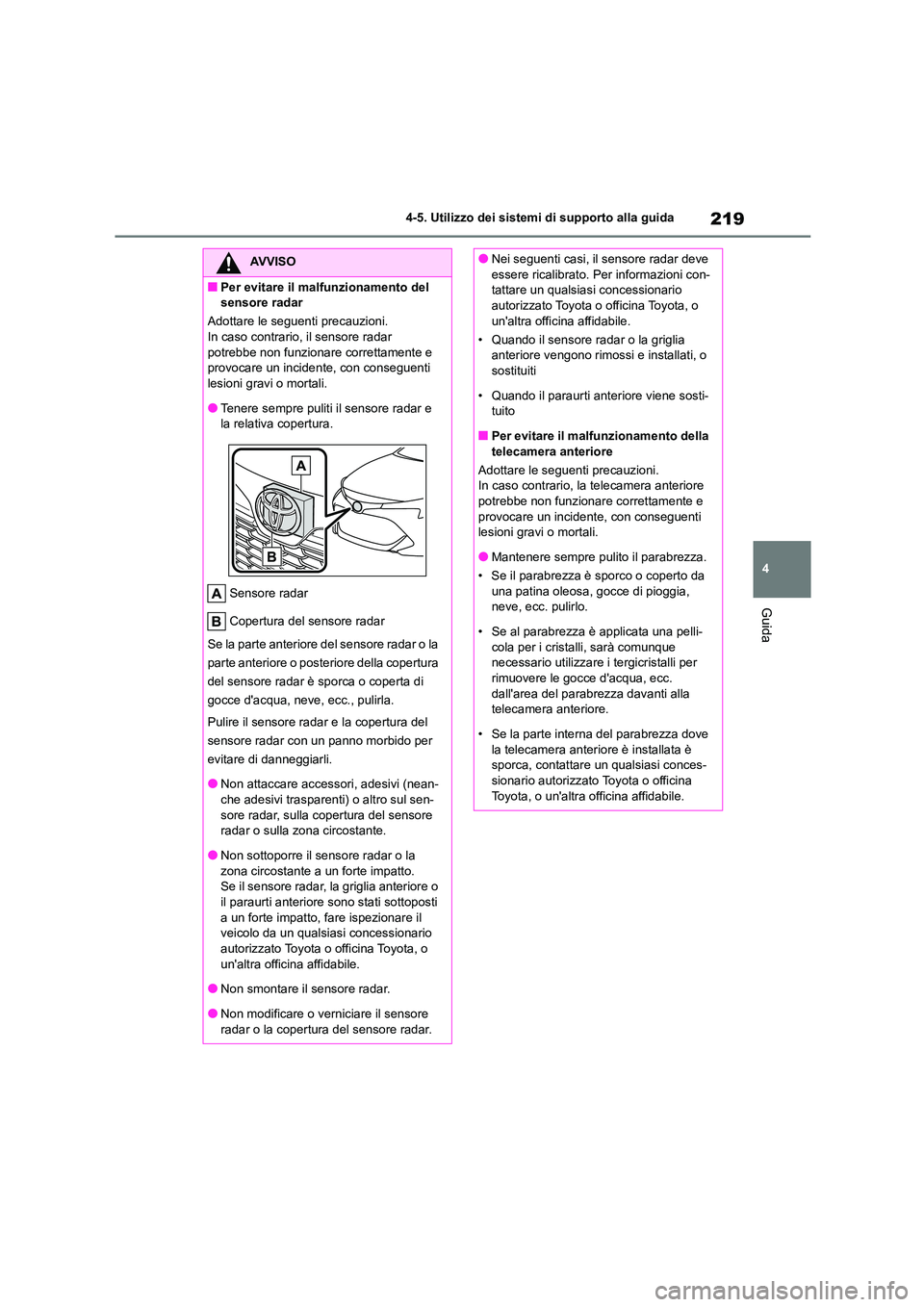

TOYOTA COROLLA HATCHBACK 2023 Manuale duso (in Italian)

219
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
AVVISO
■Per evitare il malfunzionamento del
sensore radar
Adottare le seguenti precauzioni.
In caso contrario, il sensore radar potrebbe non funzionare correttamente e
provocare un incidente, con conseguenti
lesioni gravi o mortali.
●Tenere sempre puliti il sensore radar e
la relativa copertura.
Sensore radar
Copertura del sensore radar
Se la parte anteriore del sensore radar o la
parte anteriore o posteriore della copertura
del sensore radar è sporca o coperta di
gocce d'acqua, neve, ecc., pulirla.
Pulire il sensore radar e la copertura del
sensore radar con un panno morbido per
evitare di danneggiarli.
●Non attaccare accessori, adesivi (nean-
che adesivi trasparenti) o altro sul sen-
sore radar, sulla copertura del sensore
radar o sulla zona circostante.
●Non sottoporre il sensore radar o la
zona circostante a un forte impatto.
Se il sensore radar, la griglia anteriore o il paraurti anteriore sono stati sottoposti
a un forte impatto, fare ispezionare il
veicolo da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
●Non smontare il sensore radar.
●Non modificare o verniciare il sensore
radar o la copertura del sensore radar.
●Nei seguenti casi, il sensore radar deve
essere ricalibrato. Per informazioni con-
tattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
• Quando il sensore radar o la griglia
anteriore vengono rimossi e installati, o sostituiti
• Quando il paraurti anteriore viene sosti-
tuito
■Per evitare il malfunzionamento della telecamera anteriore
Adottare le seguenti precauzioni.
In caso contrario, la telecamera anteriore
potrebbe non funzionare correttamente e provocare un incidente, con conseguenti
lesioni gravi o mortali.
●Mantenere sempre pulito il parabrezza.
• Se il parabrezza è sporco o coperto da una patina oleosa, gocce di pioggia,
neve, ecc. pulirlo.
• Se al parabrezza è applicata una pelli- cola per i cristalli, sarà comunque
necessario utilizzare i tergicristalli per
rimuovere le gocce d'acqua, ecc. dall'area del parabrezza davanti alla
telecamera anteriore.
• Se la parte interna del parabrezza dove la telecamera anteriore è installata è
sporca, contattare un qualsiasi conces-
sionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.

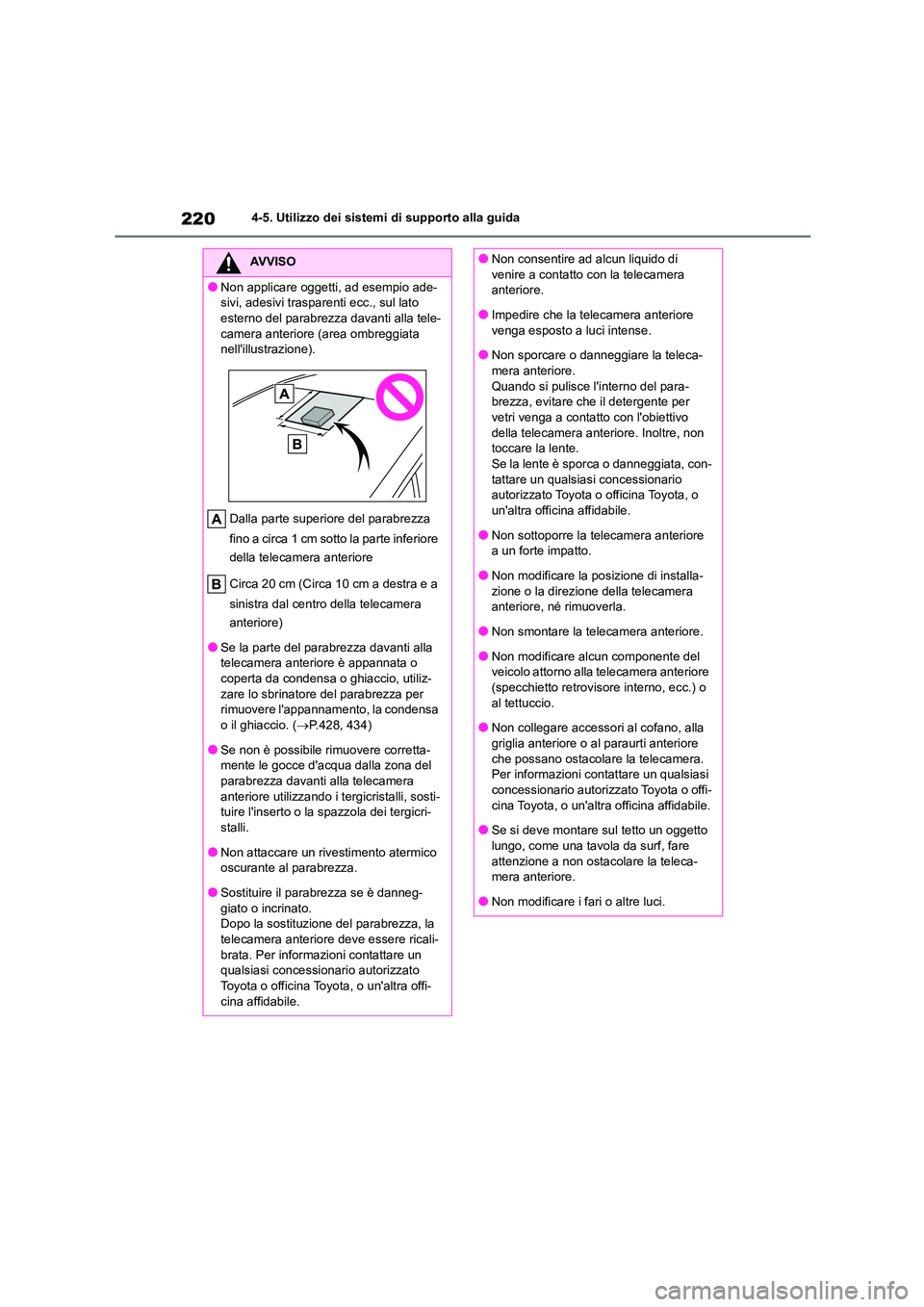

2204-5. Utilizzo dei sistemi di supporto alla guida
AVVISO
●Non applicare oggetti, ad esempio ade-
sivi, adesivi trasparenti ecc., sul lato
esterno del parabrezza davanti alla tele- camera anteriore (area ombreggiata
nell'illustrazione).
Dalla parte superiore del parabrezza
fino a circa 1 cm sotto la parte inferiore
della telecamera anteriore
Circa 20 cm (Circa 10 cm a destra e a
sinistra dal centro della telecamera
anteriore)
●Se la parte del parabrezza davanti alla telecamera anteriore è appannata o
coperta da condensa o ghiaccio, utiliz-
zare lo sbrinatore del parabrezza per rimuovere l'appannamento, la condensa
o il ghiaccio. ( P.428, 434)
●Se non è possibile rimuovere corretta- mente le gocce d'acqua dalla zona del
parabrezza davanti alla telecamera
anteriore utilizzando i tergicristalli, sosti-
tuire l'inserto o la spazzola dei tergicri- stalli.
●Non attaccare un rivestimento atermico
oscurante al parabrezza.
●Sostituire il parabrezza se è danneg-
giato o incrinato.
Dopo la sostituzione del parabrezza, la telecamera anteriore deve essere ricali-
brata. Per informazioni contattare un
qualsiasi concessi onario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile.
●Non consentire ad alcun liquido di
venire a contatto con la telecamera
anteriore.
●Impedire che la telecamera anteriore
venga esposto a luci intense.
●Non sporcare o danneggiare la teleca- mera anteriore.
Quando si pulisce l'interno del para-
brezza, evitare che il detergente per
vetri venga a contatto con l'obiettivo della telecamera anteriore. Inoltre, non
toccare la lente.
Se la lente è sporca o danneggiata, con- tattare un qualsiasi concessionario
autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
●Non sottoporre la telecamera anteriore
a un forte impatto.
●Non modificare la posizione di installa- zione o la direzione della telecamera
anteriore, né rimuoverla.
●Non smontare la telecamera anteriore.
●Non modificare alcun componente del
veicolo attorno alla telecamera anteriore
(specchietto retrovisore interno, ecc.) o al tettuccio.
●Non collegare accessori al cofano, alla
griglia anteriore o al paraurti anteriore che possano ostacolare la telecamera.
Per informazioni contattare un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.
●Se si deve montare sul tetto un oggetto
lungo, come una tavola da surf, fare attenzione a non ostacolare la teleca-
mera anteriore.
●Non modificare i fari o altre luci.

221
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

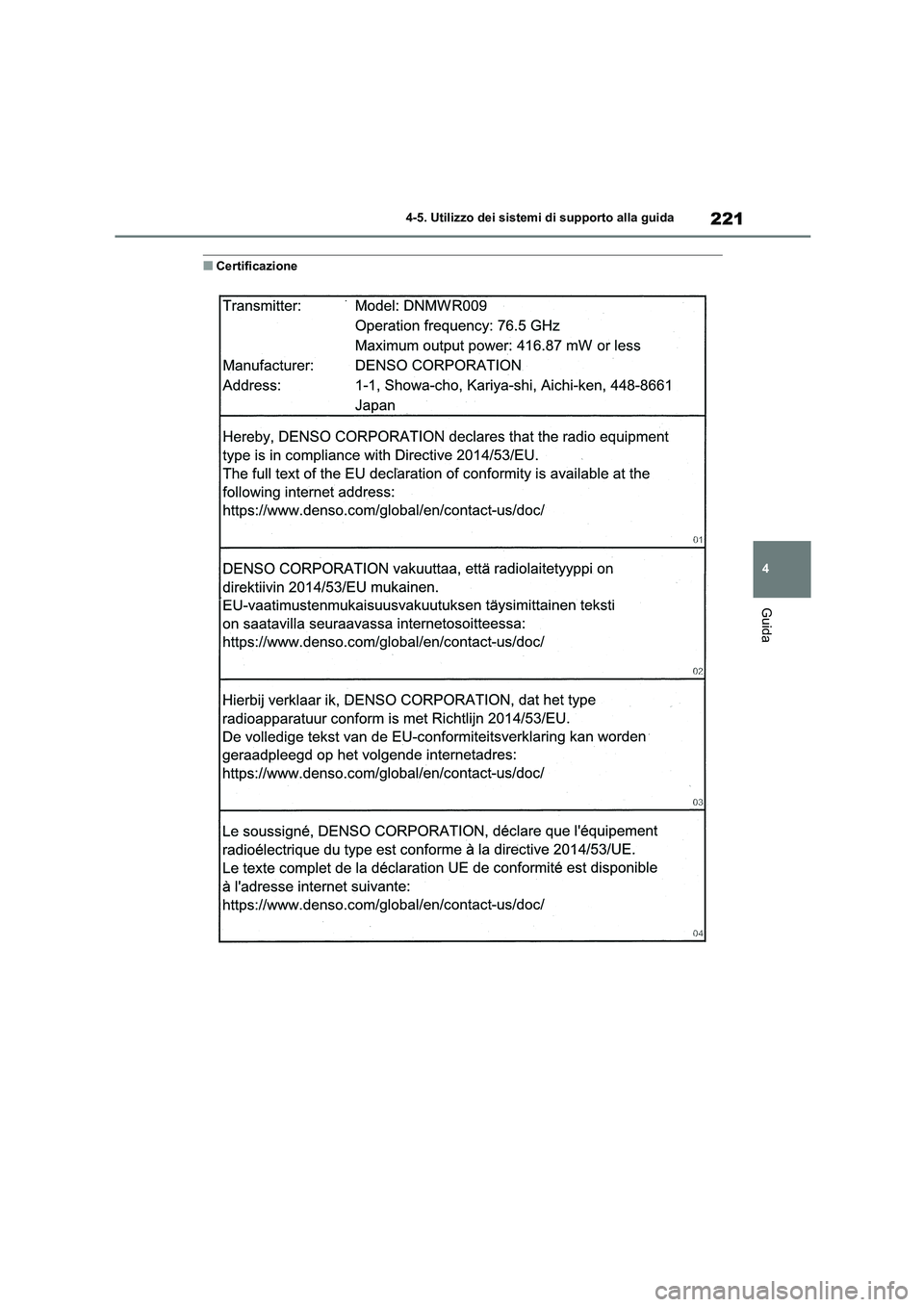

■Certificazione

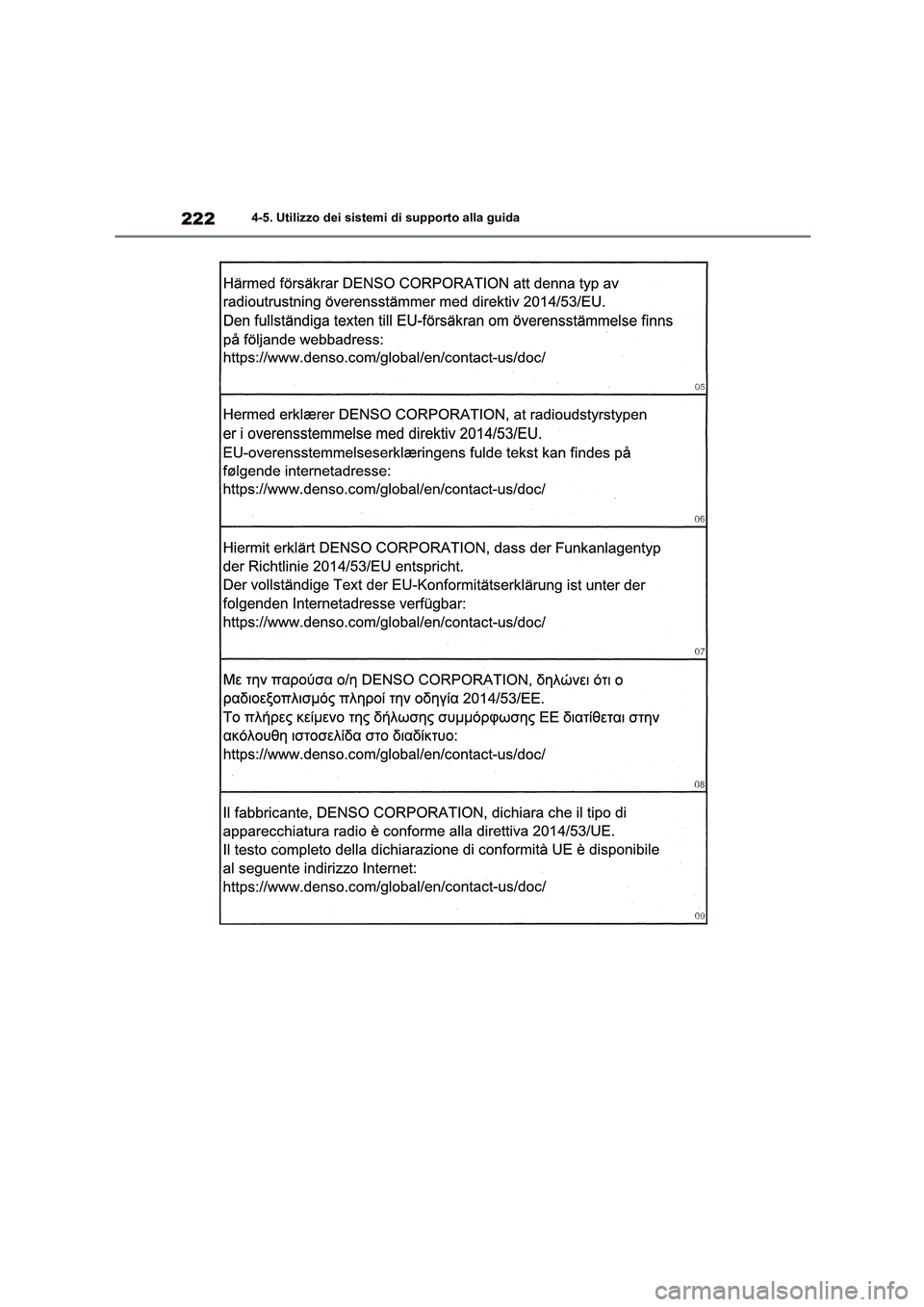

2224-5. Utilizzo dei sistemi di supporto alla guida

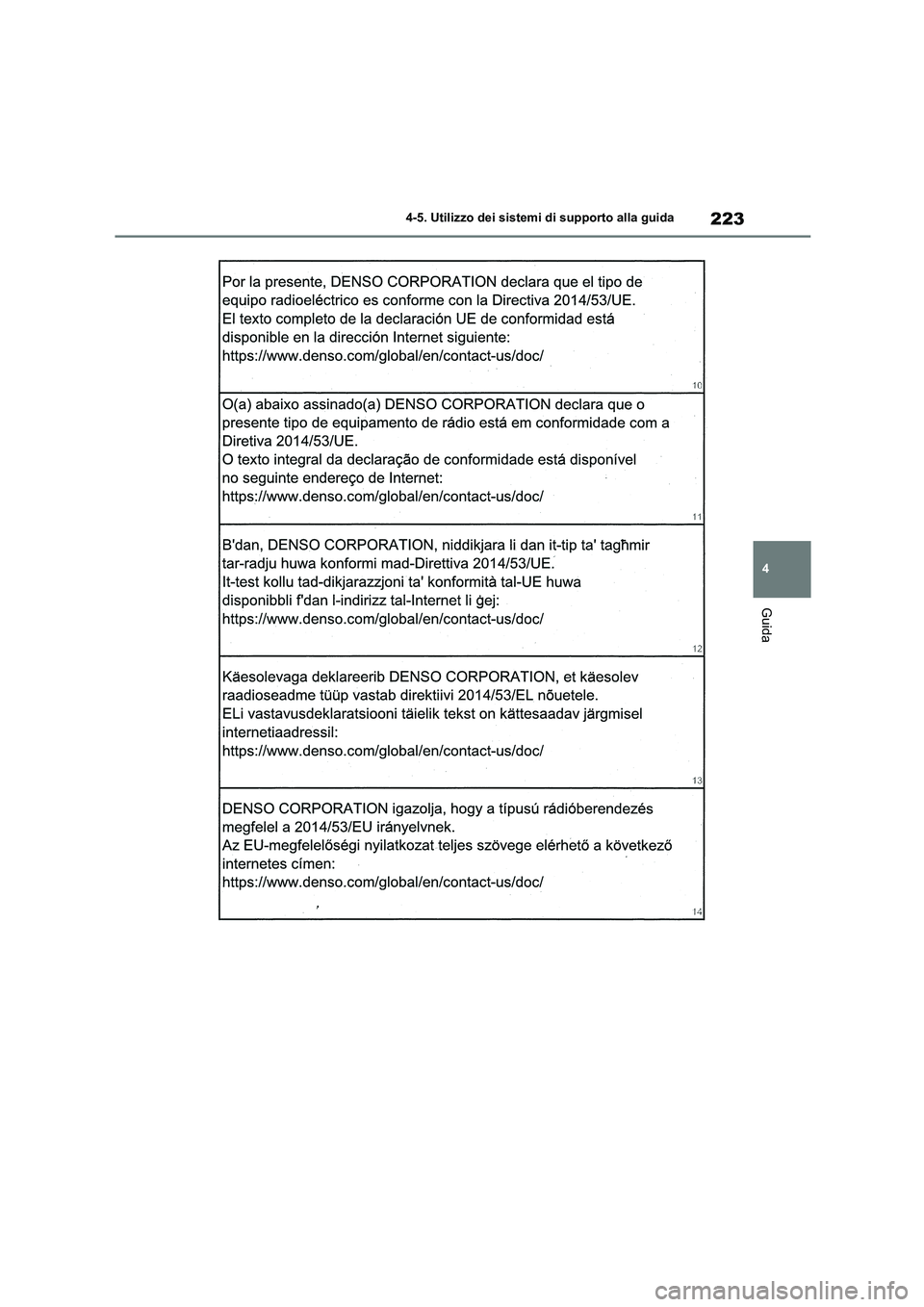

223
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

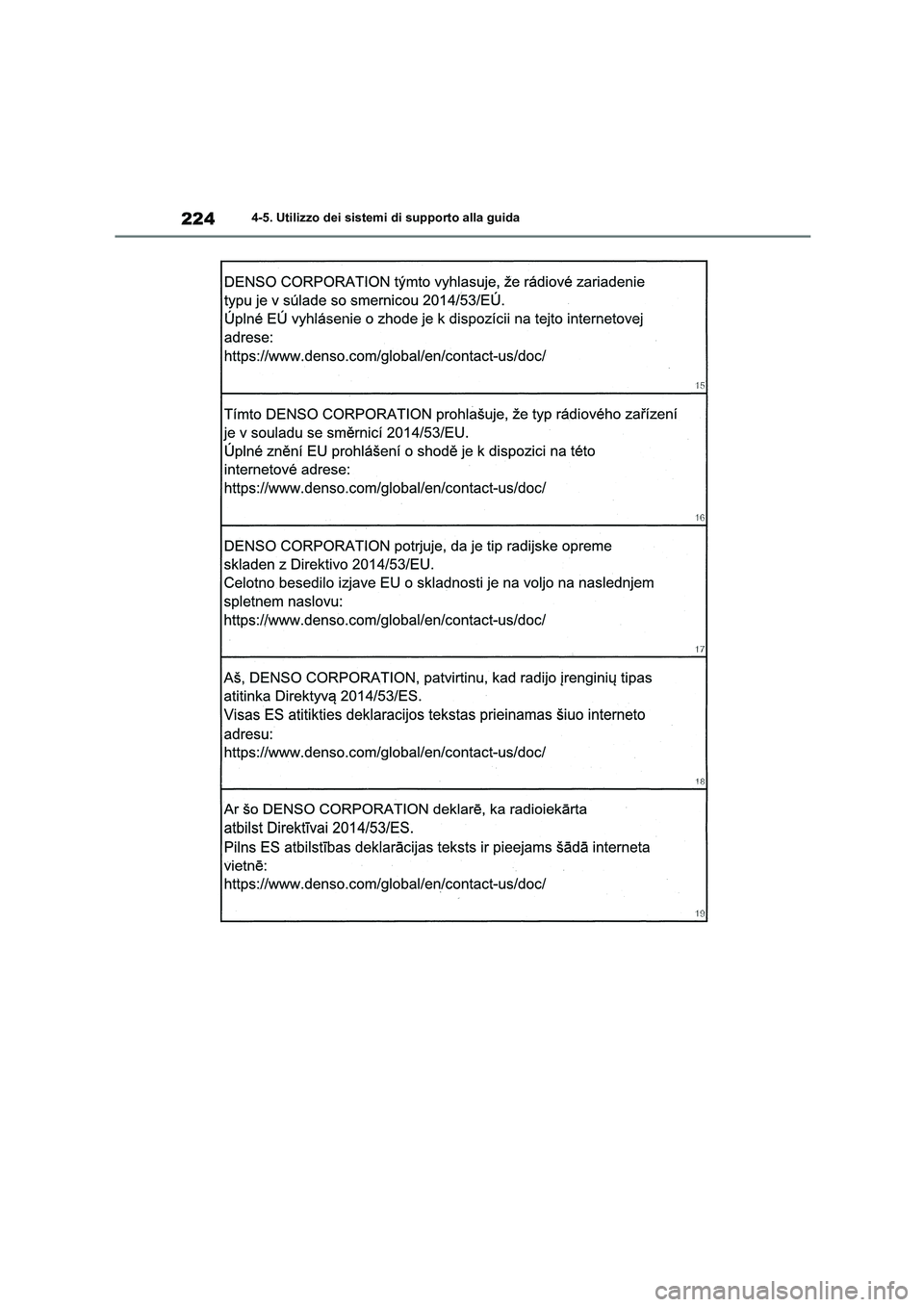

2244-5. Utilizzo dei sistemi di supporto alla guida

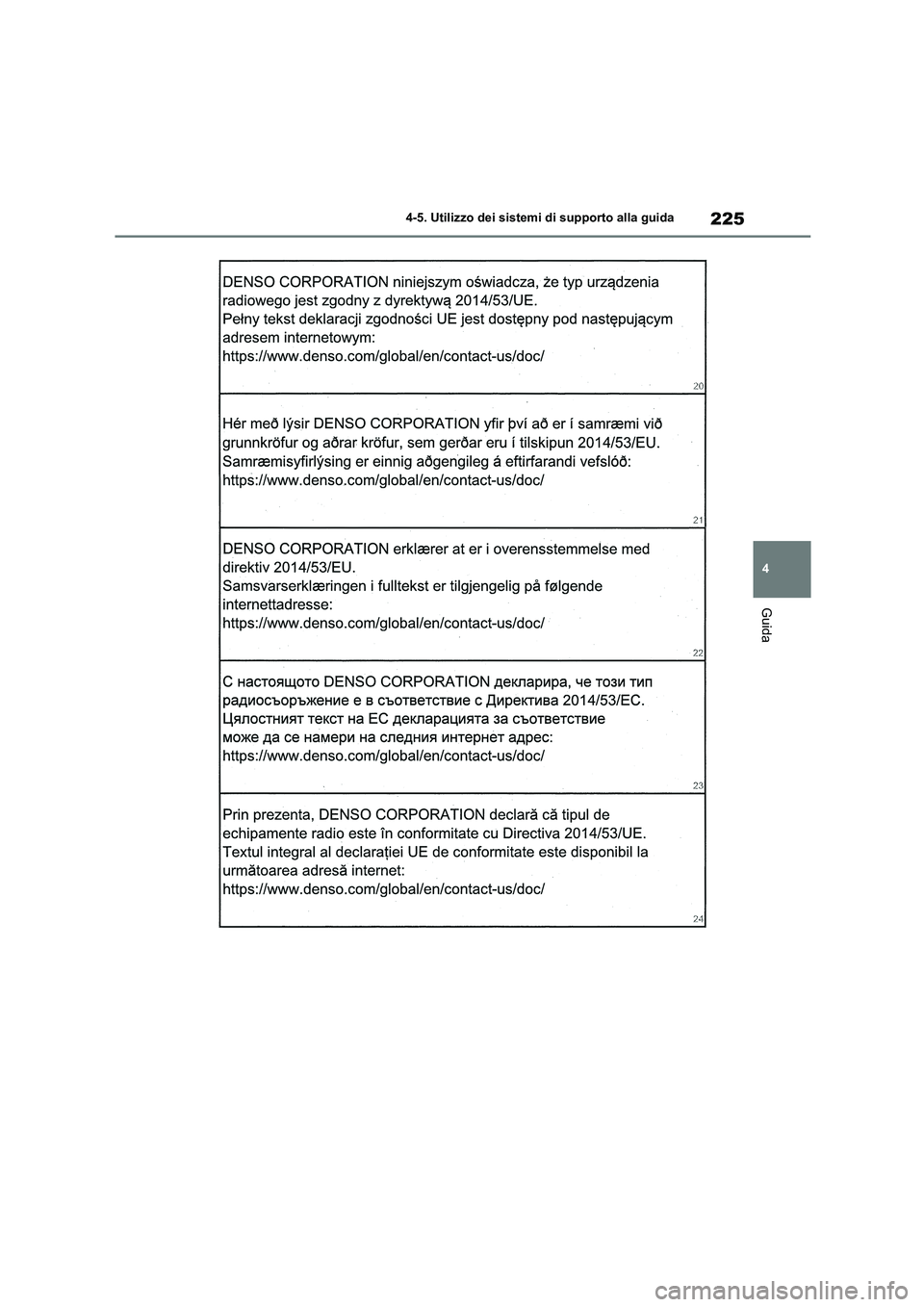

225
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

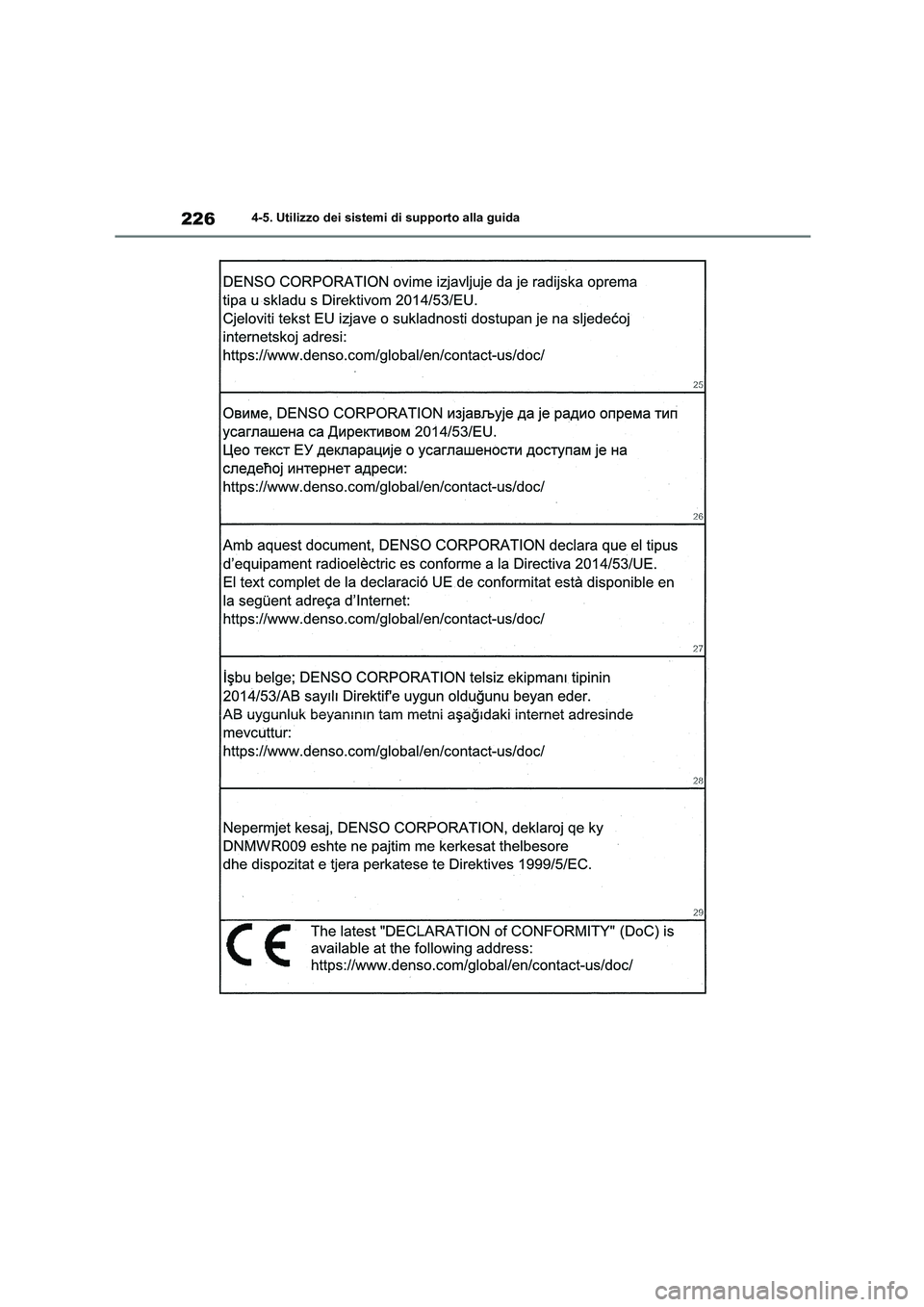

2264-5. Utilizzo dei sistemi di supporto alla guida

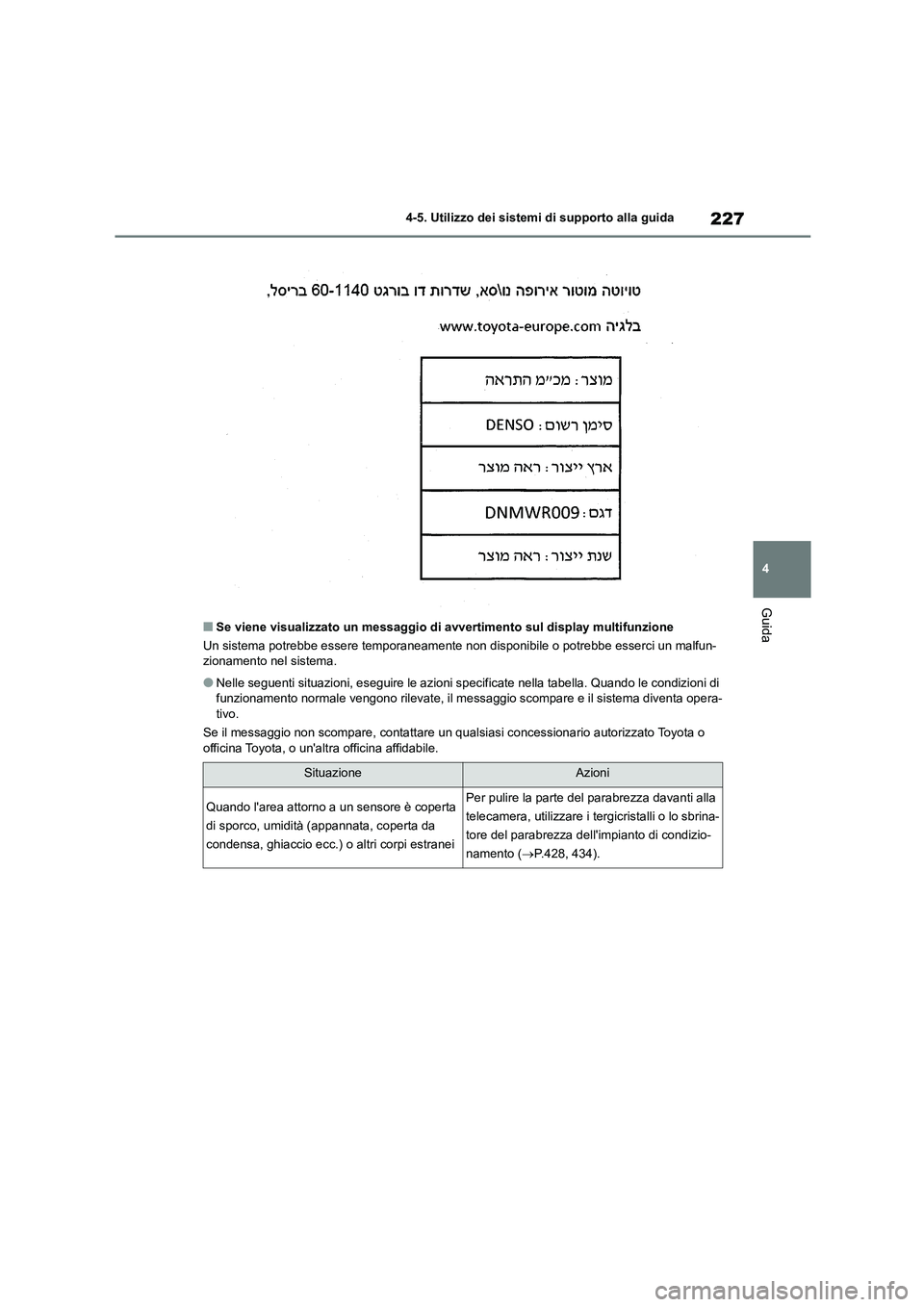

227
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
■Se viene visualizzato un messaggio di avvertimento sul display multifunzione
Un sistema potrebbe essere temporaneamente non disponibile o potrebbe esserci un malfun- zionamento nel sistema.
●Nelle seguenti situazioni, eseguire le azioni s pecificate nella tabella. Quando le condizioni di funzionamento normale vengono rilevate, il mess aggio scompare e il sistema diventa opera-
tivo.
Se il messaggio non scompare, contattare un qual siasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affidabile.
SituazioneAzioni
Quando l'area attorno a un sensore è coperta
di sporco, umidità (appannata, coperta da
condensa, ghiaccio ecc.) o altri corpi estranei
Per pulire la parte del parabrezza davanti alla
telecamera, utilizzare i tergicristalli o lo sbrina-
tore del parabrezza dell 'impianto di condizio-
namento ( P.428, 434).

2284-5. Utilizzo dei sistemi di supporto alla guida
●Nelle seguenti situazioni, se la situazione è cambiata (o il veicolo è stato guidato per un po')
e vengono rilevate le condizioni di funzi onamento normali, il messaggio scompare e il
sistema diventa operativo.
Se il messaggio non scompare, contattare un qual siasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
• Quando la temperatura intorno al sensore radar è al di fuori dell'intervallo operativo, ad
esempio quando il veicolo è esposto al sole o viene lasciato in un ambiente estremamente freddo
• Quando la telecamera anteriore non è in grado di rilevare oggetti davanti al veicolo, ad
esempio quando si guida al buio, nella neve o nella nebbia, o quando la telecamera ante- riore viene colpita da luci forti
Quando la temperatura intorno alla teleca-
mera anteriore è al di fuori dell'intervallo ope-
rativo, ad esempio quando il veicolo è esposto
al sole o viene lasciato in un ambiente estre-
mamente freddo
Se la telecamera anteriore è calda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
al sole, utilizzare l'impianto di condiziona-
mento aria per ridurre la temperatura attorno
alla telecamera anteriore.
Se quando il veicolo era parcheggiato è stato
utilizzato un parasole, a seconda del tipo, la
luce solare riflessa dalla superficie del para-
sole può causare un aumento eccessivo della
temperatura della telecamera anteriore.
Se la telecamera anteriore è fredda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
in un ambiente estremamente freddo, utiliz-
zare l'impianto di c ondizionamento aria per
aumentare la temperatura attorno alla teleca-
mera anteriore.
L'area davanti alla telecamera anteriore è
ostruita, ad esempio quando il cofano è aperto
o se un adesivo è attaccato alla parte di para-
brezza davanti alla telecamera anteriore.
Chiudere il cofano, rimuovere l'adesivo ecc.
per rimuovere l'ostruzione.
SituazioneAzioni
