TOYOTA COROLLA HATCHBACK 2023 Manuale duso (in Italian)

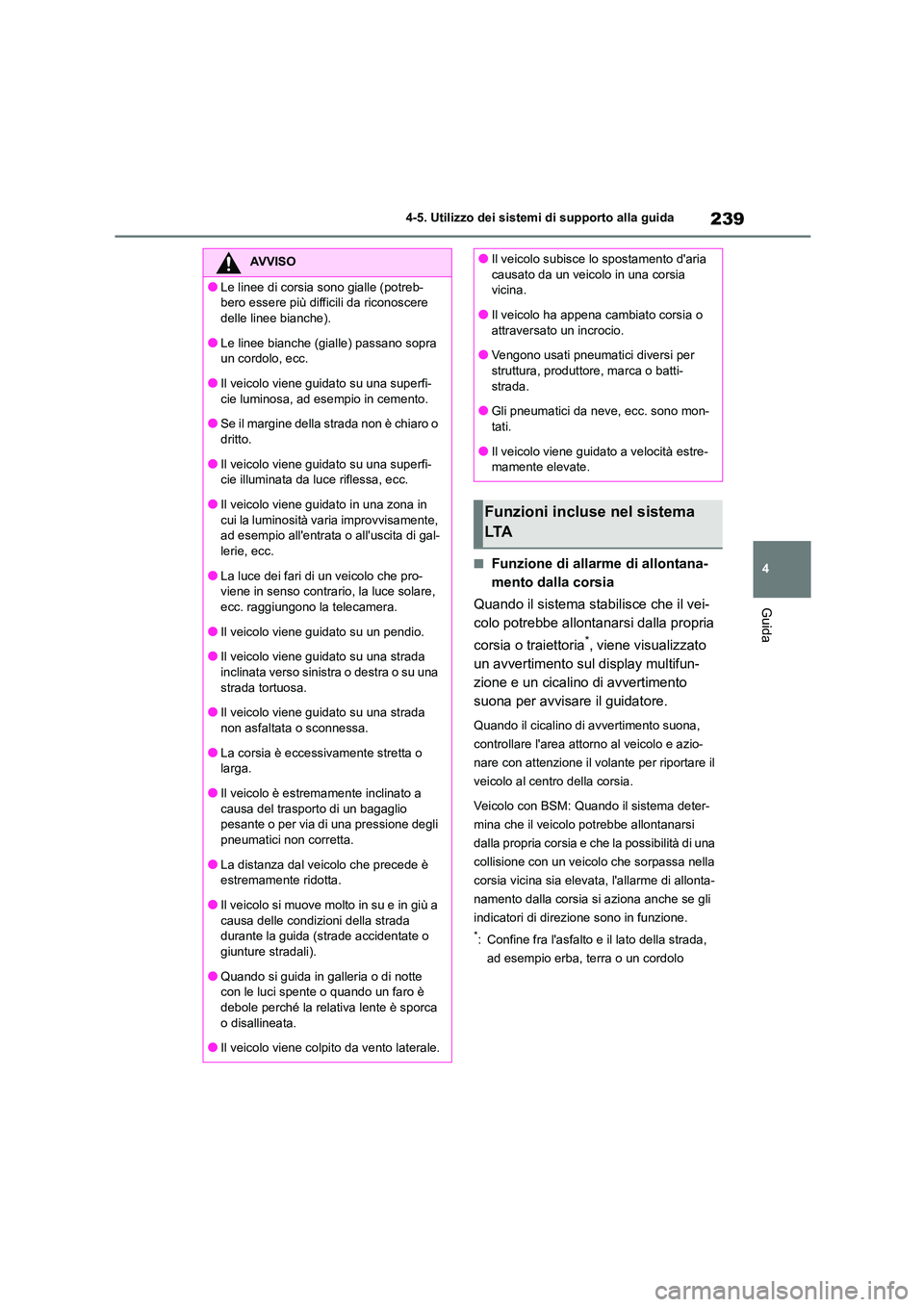

239
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
■Funzione di allarme di allontana-
mento dalla corsia
Quando il sistema stabilisce che il vei-
colo potrebbe allontanarsi dalla propria
corsia o traiettoria*, viene visualizzato
un avvertimento su l display multifun-
zione e un cicalino di avvertimento
suona per avvisare il guidatore.
Quando il cicalino di avvertimento suona,
controllare l'area attorno al veicolo e azio-
nare con attenzione il volante per riportare il
veicolo al centro della corsia.
Veicolo con BSM: Quando il sistema deter-
mina che il veicolo potrebbe allontanarsi
dalla propria corsia e che la possibilità di una
collisione con un veicolo che sorpassa nella
corsia vicina sia elevata, l'allarme di allonta-
namento dalla corsia si aziona anche se gli
indicatori di direzione sono in funzione.
*: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
AVVISO
●Le linee di corsia sono gialle (potreb-
bero essere più diff icili da riconoscere
delle linee bianche).
●Le linee bianche (gialle) passano sopra
un cordolo, ecc.
●Il veicolo viene guidato su una superfi- cie luminosa, ad esempio in cemento.
●Se il margine della strada non è chiaro o
dritto.
●Il veicolo viene guidato su una superfi-
cie illuminata da luce riflessa, ecc.
●Il veicolo viene guidato in una zona in cui la luminosità varia improvvisamente,
ad esempio all'entrata o all'uscita di gal-
lerie, ecc.
●La luce dei fari di un veicolo che pro-
viene in senso contrario, la luce solare,
ecc. raggiungono la telecamera.
●Il veicolo viene guidato su un pendio.
●Il veicolo viene guidato su una strada
inclinata verso sinistra o destra o su una strada tortuosa.
●Il veicolo viene guidato su una strada
non asfaltata o sconnessa.
●La corsia è eccessivamente stretta o larga.
●Il veicolo è estremamente inclinato a
causa del trasporto di un bagaglio pesante o per via di una pressione degli
pneumatici non corretta.
●La distanza dal veicolo che precede è estremamente ridotta.
●Il veicolo si muove molto in su e in giù a
causa delle condizi oni della strada durante la guida (strade accidentate o
giunture stradali).
●Quando si guida in galleria o di notte con le luci spente o quando un faro è
debole perché la relativa lente è sporca
o disallineata.
●Il veicolo viene colpito da vento laterale.
●Il veicolo subisce lo spostamento d'aria
causato da un veicolo in una corsia
vicina.
●Il veicolo ha appena cambiato corsia o
attraversato un incrocio.
●Vengono usati pneumatici diversi per struttura, produttore, marca o batti-
strada.
●Gli pneumatici da neve, ecc. sono mon-
tati.
●Il veicolo viene guidato a velocità estre-
mamente elevate.
Funzioni incluse nel sistema
LTA

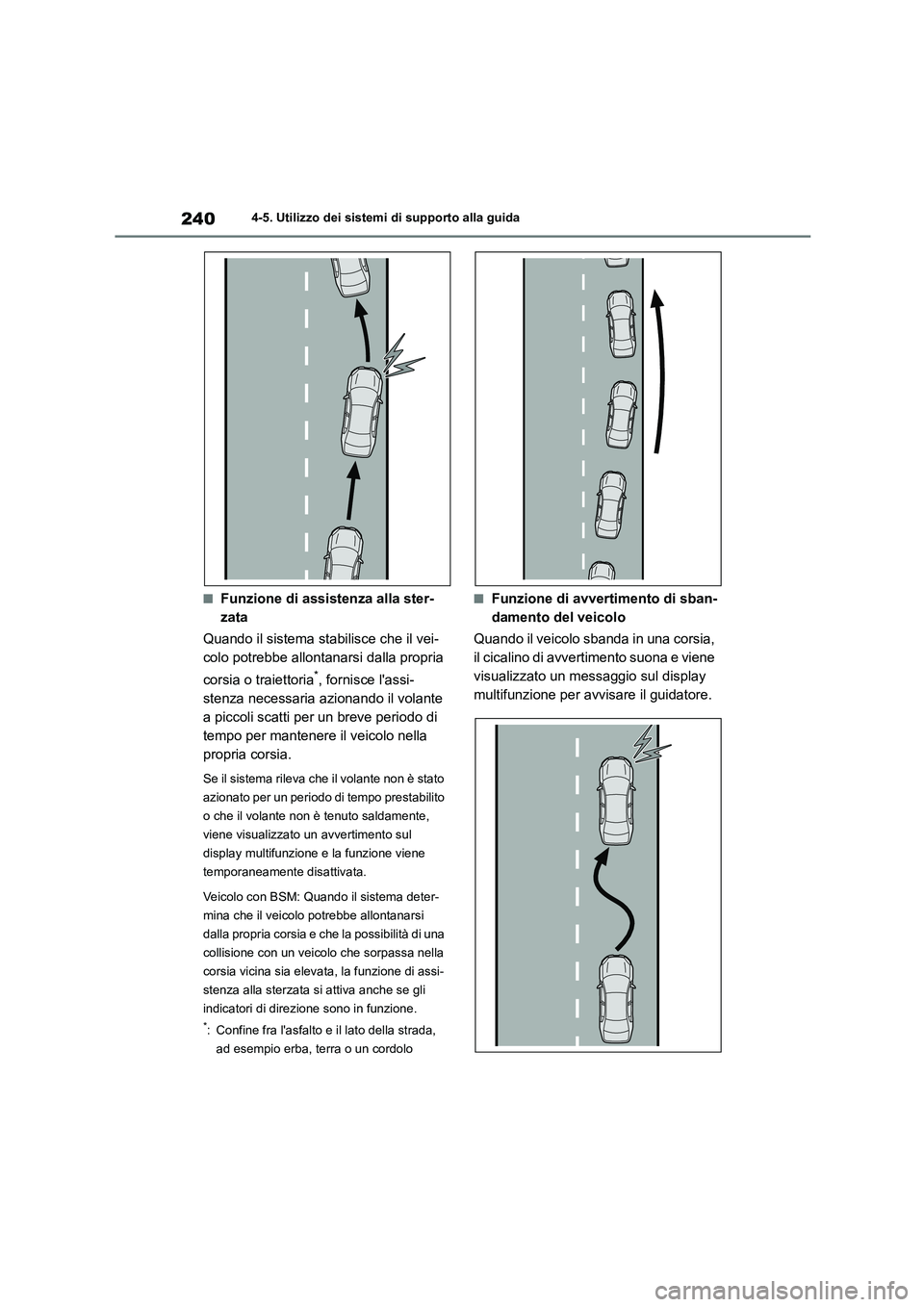

2404-5. Utilizzo dei sistemi di supporto alla guida
■Funzione di assistenza alla ster-
zata
Quando il sistema stabilisce che il vei-
colo potrebbe allontanarsi dalla propria
corsia o traiettoria*, fornisce l'assi-
stenza necessaria azionando il volante
a piccoli scatti per un breve periodo di
tempo per mantenere il veicolo nella
propria corsia.
Se il sistema rileva che il volante non è stato
azionato per un periodo di tempo prestabilito
o che il volante non è tenuto saldamente,
viene visualizzato un avvertimento sul
display multifunzione e la funzione viene
temporaneamente disattivata.
Veicolo con BSM: Quando il sistema deter-
mina che il veicolo potrebbe allontanarsi
dalla propria corsia e che la possibilità di una
collisione con un veicolo che sorpassa nella
corsia vicina sia elevat a, la funzione di assi-
stenza alla sterzata si attiva anche se gli
indicatori di direzi one sono in funzione.
*: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
■Funzione di avvertimento di sban-
damento del veicolo
Quando il veicolo sbanda in una corsia,
il cicalino di avvertimento suona e viene
visualizzato un messa ggio sul display
multifunzione per avvisare il guidatore.

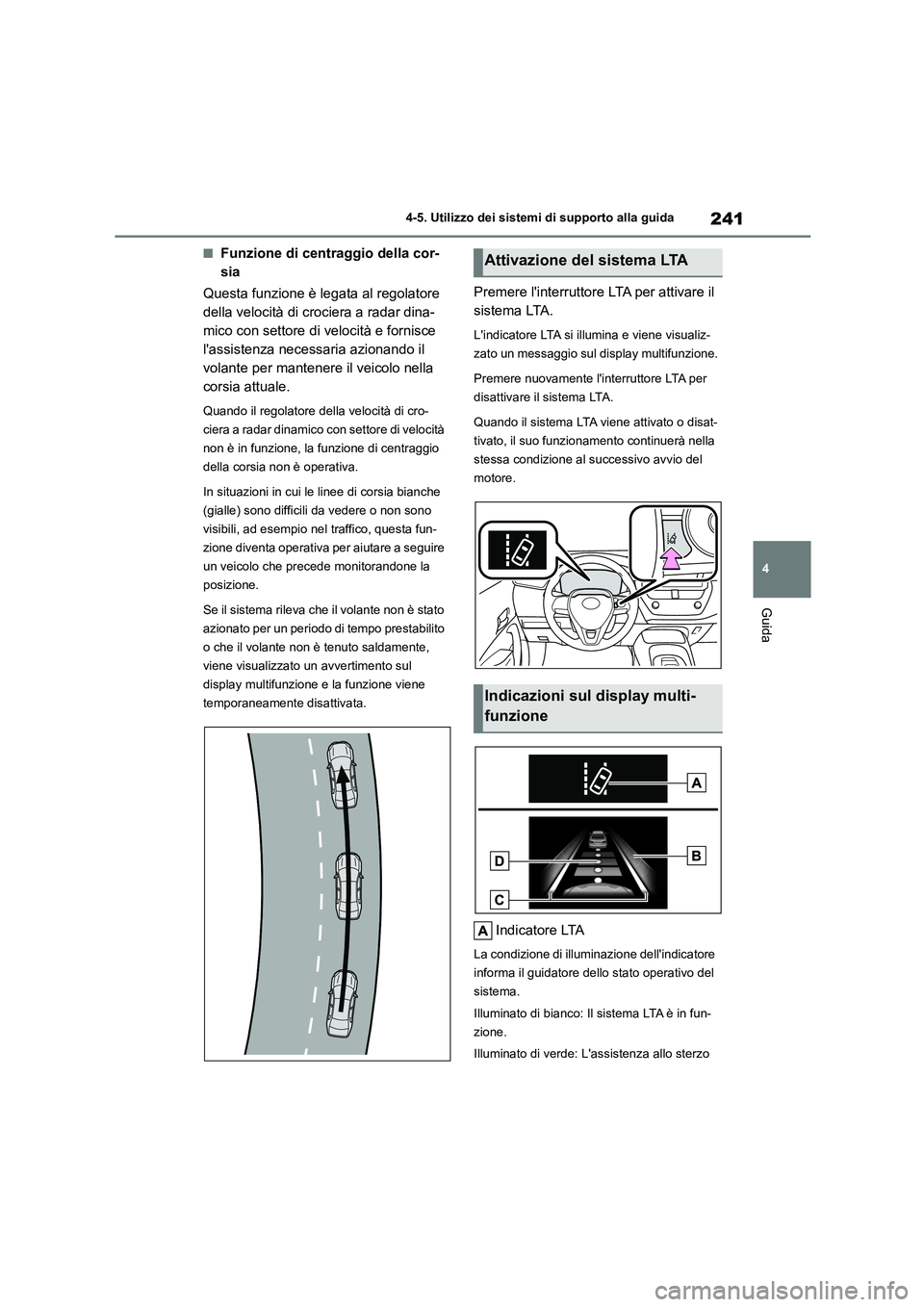

241
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
■Funzione di centraggio della cor-
sia
Questa funzione è legata al regolatore
della velocità di crociera a radar dina-
mico con settore di velocità e fornisce
l'assistenza necessaria azionando il
volante per mantenere il veicolo nella
corsia attuale.
Quando il regolatore della velocità di cro-
ciera a radar dinamico con settore di velocità
non è in funzione, la funzione di centraggio
della corsia non è operativa.
In situazioni in cui le linee di corsia bianche
(gialle) sono difficili da vedere o non sono
visibili, ad esempio nel traffico, questa fun-
zione diventa operativa per aiutare a seguire
un veicolo che precede monitorandone la
posizione.
Se il sistema rileva che il volante non è stato
azionato per un periodo di tempo prestabilito
o che il volante non è tenuto saldamente,
viene visualizzato un avvertimento sul
display multifunzione e la funzione viene
temporaneamente disattivata.
Premere l'interruttore LTA per attivare il
sistema LTA.
L'indicatore LTA si il lumina e viene visualiz-
zato un messaggio sul display multifunzione.
Premere nuovamente l'interruttore LTA per
disattivare il sistema LTA.
Quando il sistema LTA viene attivato o disat-
tivato, il suo funzionamento continuerà nella
stessa condizione al su ccessivo avvio del
motore.
Indicatore LTA
La condizione di illuminazione dell'indicatore
informa il guidatore dello stato operativo del
sistema.
Illuminato di bianco: Il sistema LTA è in fun-
zione.
Illuminato di verde: L'assistenza allo sterzo
Attivazione del sistema LTA
Indicazioni sul display multi-
funzione

2424-5. Utilizzo dei sistemi di supporto alla guida
della funzione di assistenza alla sterzata o la
funzione di centraggio della corsia è opera-
tiva.
Lampeggiante arancione: La funzione di
allarme di allontanamento dalla corsia è
operativa.
Visualizzazione funzionamento del
supporto operativo del volante
Visualizzato quando il display multifunzione
viene commutato alla schermata di informa-
zioni dei sistemi di supporto alla guida.
Indica che l'assistenza allo sterzo della fun-
zione di assistenza alla sterzata o la fun-
zione di centraggio della corsia è operativa.
Entrambi i lati esterni della corsia sono
visualizzati: Indica che l'assistenza allo
sterzo della funzione di centraggio della cor-
sia è operativa.
Un solo lato esterno della corsia è visualiz-
zato: Indica che l'assist enza allo sterzo della
funzione di assistenza alla sterzata è opera-
tiva.
Entrambi i lati esterni della corsia lampeg-
giano: Avverte il guidatore che è necessario
il suo contributo per rimanere al centro della
corsia (funzione di centraggio della corsia).
Visualizzazione della funzione di
allarme di allontanamento dalla cor-
sia
Visualizzato quando il display multifunzione
viene commutato alla schermata di informa-
zioni dei sistemi di supporto alla guida.
L'interno delle linee visualizzate è
bianco
Indica che il sistema sta riconoscendo
le linee bianche (gialle) o il lato della
strada*. Quando il veicolo si allontana
dalla propria corsia, la linea bianca
visualizzata sul lato da cui il veicolo si
allontana diviene arancione lampeg-
giante.
L'interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di
riconoscere le linee bianche (gialle) o il
lato della strada* o è temporaneamente
disinserito.
*: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
Visualizzazione marcia in colonna
Visualizzato quando il display multifunzione
viene commutato alla schermata di informa-
zioni dei sistemi di supporto alla guida.
Indica che l'assistenza alla sterzata della

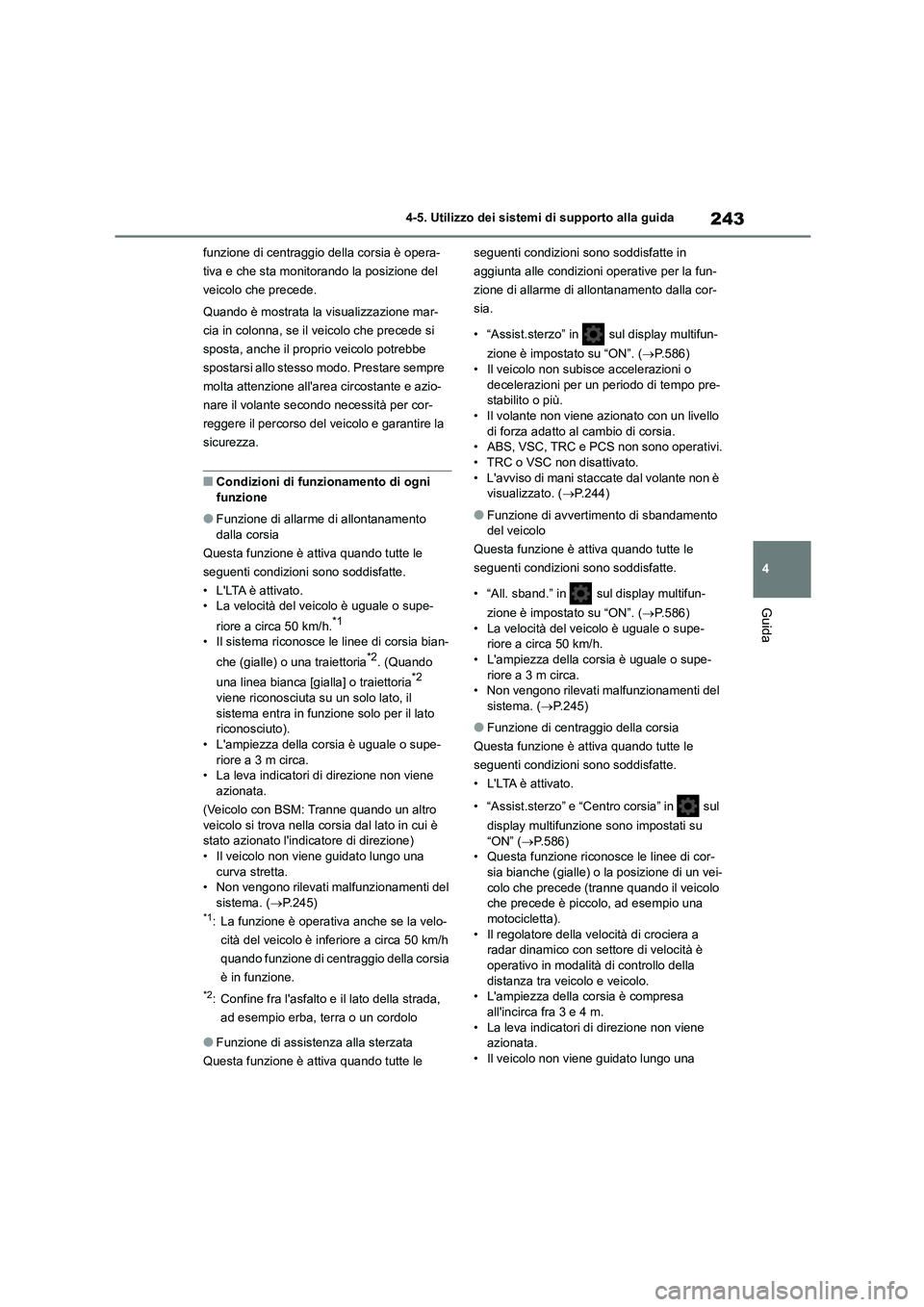

243
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
funzione di centraggio della corsia è opera-
tiva e che sta monitorando la posizione del
veicolo che precede.
Quando è mostrata la visualizzazione mar-
cia in colonna, se il veicolo che precede si
sposta, anche il proprio veicolo potrebbe
spostarsi allo stesso modo. Prestare sempre
molta attenzione all'area circostante e azio-
nare il volante secondo necessità per cor-
reggere il percorso del veicolo e garantire la
sicurezza.
■Condizioni di funzionamento di ogni
funzione
●Funzione di allarme di allontanamento
dalla corsia
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte.
• L'LTA è attivato.
• La velocità del veicolo è uguale o supe-
riore a circa 50 km/h.*1
• Il sistema riconosce le linee di corsia bian-
che (gialle) o una traiettoria*2. (Quando
una linea bianca [gialla] o traiettoria*2 viene riconosciuta su un solo lato, il
sistema entra in funzione solo per il lato
riconosciuto). • L'ampiezza della corsia è uguale o supe-
riore a 3 m circa.
• La leva indicatori di direzione non viene azionata.
(Veicolo con BSM: Tranne quando un altro
veicolo si trova nella corsia dal lato in cui è
stato azionato l'indicatore di direzione) • Il veicolo non viene guidato lungo una
curva stretta.
• Non vengono rilevati malfunzionamenti del sistema. ( P.245)*1: La funzione è operativa anche se la velo-
cità del veicolo è inferiore a circa 50 km/h
quando funzione di centraggio della corsia
è in funzione.
*2: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
●Funzione di assistenza alla sterzata
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte in
aggiunta alle condizioni operative per la fun-
zione di allarme di allontanamento dalla cor-
sia.
• “Assist.sterzo” in sul display multifun-
zione è impostato su “ON”. ( P.586)
• Il veicolo non subisce accelerazioni o
decelerazioni per un periodo di tempo pre- stabilito o più.
• Il volante non viene azionato con un livello
di forza adatto al cambio di corsia. • ABS, VSC, TRC e PCS non sono operativi.
• TRC o VSC non disattivato.
• L'avviso di mani staccate dal volante non è visualizzato. ( P.244)
●Funzione di avvertimento di sbandamento del veicolo
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte.
• “All. sband.” in sul display multifun-
zione è impostato su “ON”. ( P.586) • La velocità del veicolo è uguale o supe-
riore a circa 50 km/h.
• L'ampiezza della corsia è uguale o supe- riore a 3 m circa.
• Non vengono rilevati malfunzionamenti del
sistema. ( P.245)
●Funzione di centraggio della corsia
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte.
• L'LTA è attivato.
• “Assist.sterzo” e “Centro corsia” in sul
display multifunzione sono impostati su
“ON” ( P.586) • Questa funzione riconosce le linee di cor-
sia bianche (gialle) o la posizione di un vei-
colo che precede (tranne quando il veicolo che precede è piccolo, ad esempio una
motocicletta).
• Il regolatore della velocità di crociera a radar dinamico con settore di velocità è
operativo in modalità di controllo della
distanza tra veicolo e veicolo. • L'ampiezza della corsia è compresa
all'incirca fra 3 e 4 m.
• La leva indicatori di direzione non viene azionata.
• Il veicolo non viene guidato lungo una

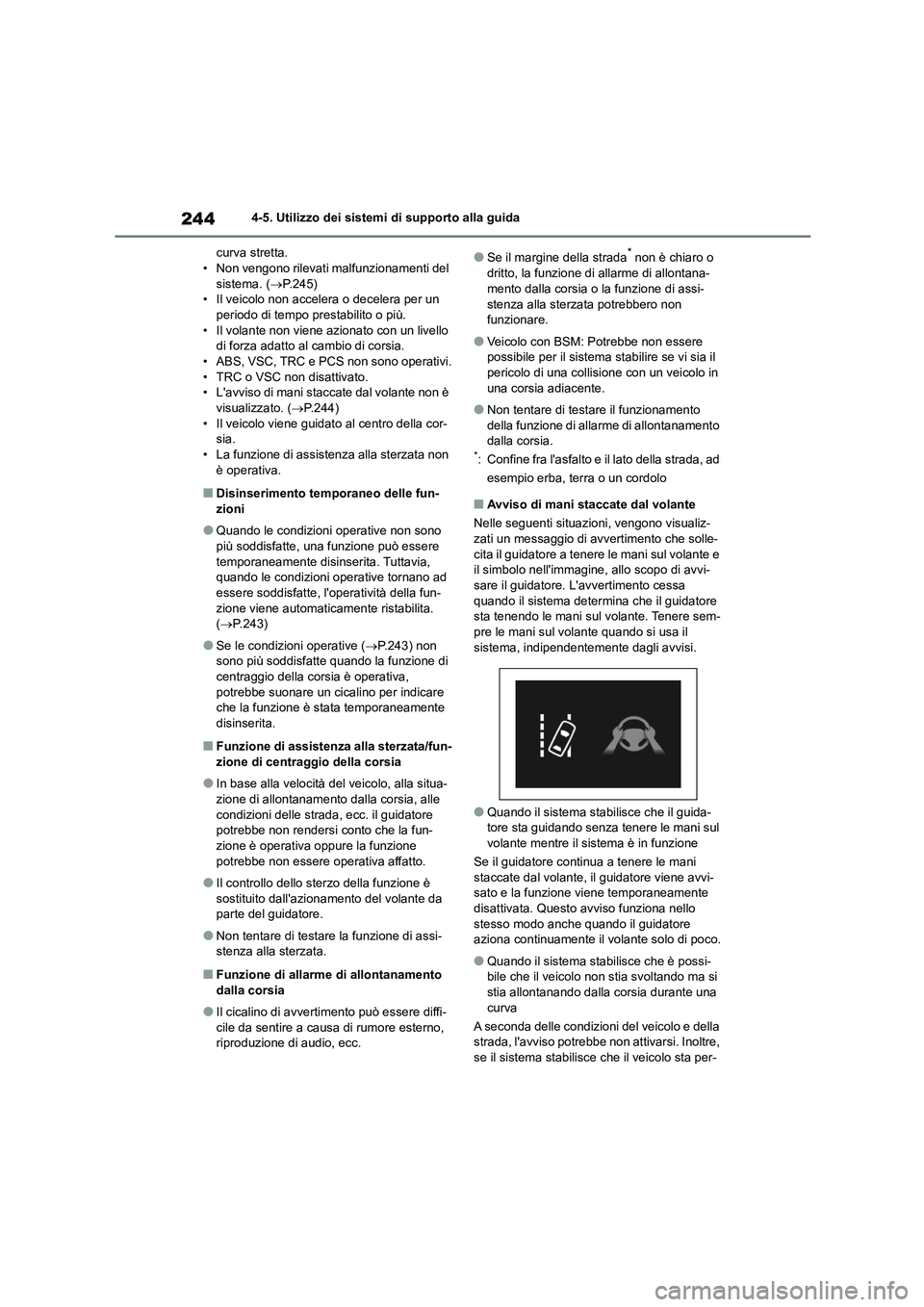

2444-5. Utilizzo dei sistemi di supporto alla guida
curva stretta. • Non vengono rilevati malfunzionamenti del
sistema. ( P.245)
• Il veicolo non accelera o decelera per un periodo di tempo prestabilito o più.
• Il volante non viene azionato con un livello
di forza adatto al cambio di corsia. • ABS, VSC, TRC e PCS non sono operativi.
• TRC o VSC non disattivato.
• L'avviso di mani staccate dal volante non è visualizzato. ( P.244)
• Il veicolo viene guidato al centro della cor-
sia.
• La funzione di assistenza alla sterzata non è operativa.
■Disinserimento temporaneo delle fun-
zioni
●Quando le condizioni operative non sono
più soddisfatte, una funzione può essere
temporaneamente disinserita. Tuttavia, quando le condizioni operative tornano ad
essere soddisfatte, l'operatività della fun-
zione viene automaticamente ristabilita. ( P.243)
●Se le condizioni operative (P.243) non sono più soddisfatte quando la funzione di
centraggio della corsia è operativa,
potrebbe suonare un cicalino per indicare che la funzione è stata temporaneamente
disinserita.
■Funzione di assistenza alla sterzata/fun-
zione di centraggio della corsia
●In base alla velocità del veicolo, alla situa-
zione di allontanamento dalla corsia, alle condizioni delle strada, ecc. il guidatore
potrebbe non rendersi conto che la fun-
zione è operativa oppure la funzione potrebbe non essere operativa affatto.
●Il controllo dello sterzo della funzione è sostituito dall'aziona mento del volante da
parte del guidatore.
●Non tentare di testare la funzione di assi-
stenza alla sterzata.
■Funzione di allarme di allontanamento
dalla corsia
●Il cicalino di avvertim ento può essere diffi-
cile da sentire a causa di rumore esterno, riproduzione di audio, ecc.
●Se il margine della strada* non è chiaro o
dritto, la funzione di allarme di allontana-
mento dalla corsia o la funzione di assi-
stenza alla sterzata potrebbero non funzionare.
●Veicolo con BSM: Potrebbe non essere possibile per il sistema stabilire se vi sia il
pericolo di una collisi one con un veicolo in
una corsia adiacente.
●Non tentare di testare il funzionamento
della funzione di allarme di allontanamento dalla corsia.*: Confine fra l'asfalto e il lato della strada, ad
esempio erba, terra o un cordolo
■Avviso di mani staccate dal volante
Nelle seguenti situaz ioni, vengono visualiz- zati un messaggio di avvertimento che solle-
cita il guidatore a tenere le mani sul volante e
il simbolo nell'immagine, allo scopo di avvi- sare il guidatore. L'avvertimento cessa
quando il sistema determina che il guidatore
sta tenendo le mani sul volante. Tenere sem- pre le mani sul volante quando si usa il
sistema, indipendentemente dagli avvisi.
●Quando il sistema stabilisce che il guida- tore sta guidando senza tenere le mani sul
volante mentre il sistema è in funzione
Se il guidatore continua a tenere le mani
staccate dal volante, il guidatore viene avvi- sato e la funzione viene temporaneamente
disattivata. Questo avviso funziona nello
stesso modo anche quando il guidatore aziona continuamente il volante solo di poco.
●Quando il sistema stabilisce che è possi-bile che il veicolo non stia svoltando ma si
stia allontanando dalla corsia durante una
curva
A seconda delle condizioni del veicolo e della strada, l'avviso potrebbe non attivarsi. Inoltre,
se il sistema stabilisce che il veicolo sta per-

245
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

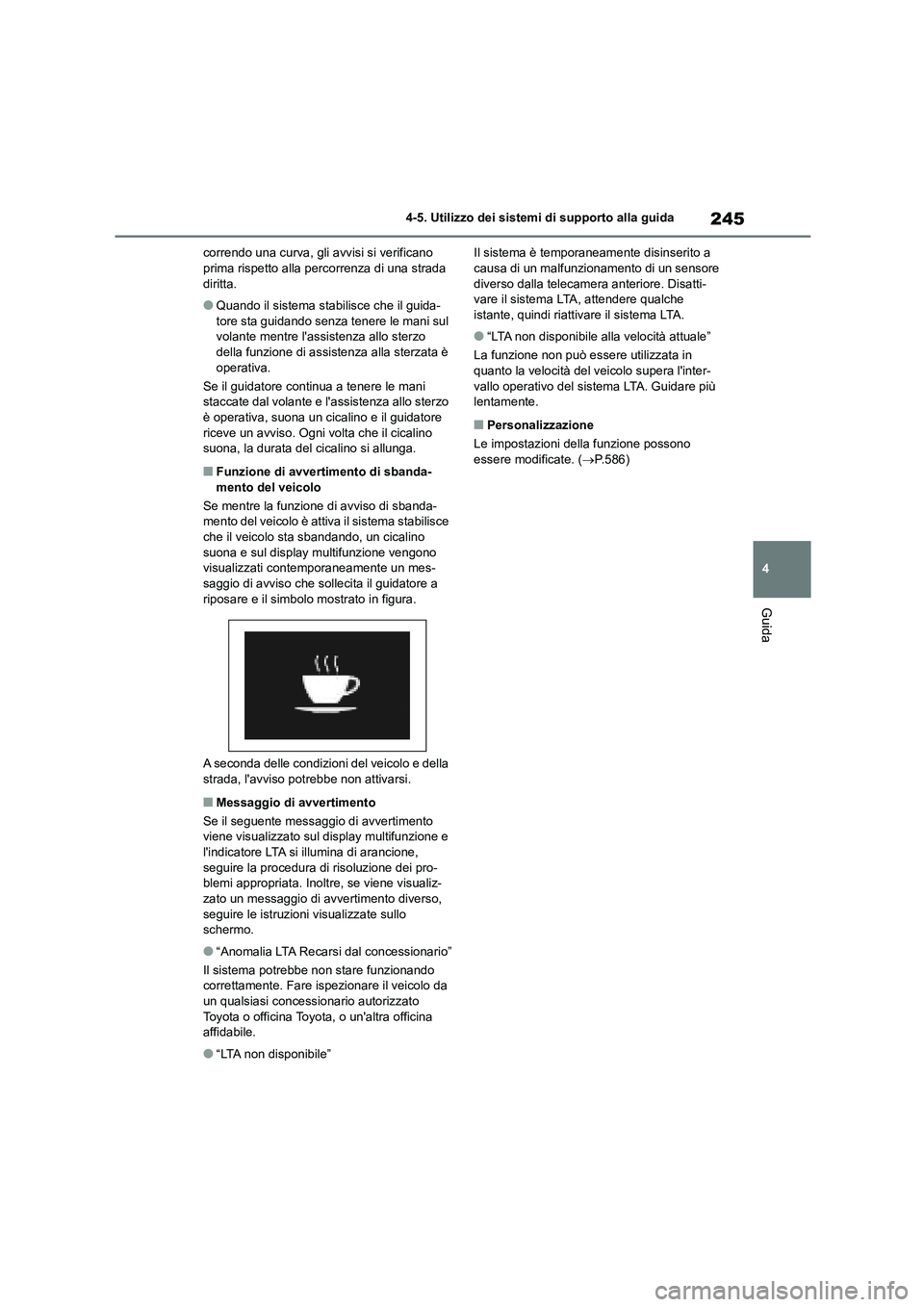

correndo una curva, gli avvisi si verificano prima rispetto alla percorrenza di una strada
diritta.
●Quando il sistema stabilisce che il guida-
tore sta guidando senza tenere le mani sul
volante mentre l'assistenza allo sterzo della funzione di assistenza alla sterzata è
operativa.
Se il guidatore continua a tenere le mani
staccate dal volante e l' assistenza allo sterzo è operativa, suona un cicalino e il guidatore
riceve un avviso. Ogni volta che il cicalino
suona, la durata del cicalino si allunga.
■Funzione di avvertimento di sbanda-
mento del veicolo
Se mentre la funzione di avviso di sbanda- mento del veicolo è attiva il sistema stabilisce
che il veicolo sta sbandando, un cicalino
suona e sul display multifunzione vengono visualizzati contemporaneamente un mes-
saggio di avviso che so llecita il guidatore a
riposare e il simbolo mostrato in figura.
A seconda delle condizioni del veicolo e della
strada, l'avviso pot rebbe non attivarsi.
■Messaggio di avvertimento
Se il seguente messaggio di avvertimento viene visualizzato sul display multifunzione e
l'indicatore LTA si illumina di arancione,
seguire la procedura di risoluzione dei pro- blemi appropriata. Inoltre, se viene visualiz-
zato un messaggio di avvertimento diverso,
seguire le istruzioni visualizzate sullo schermo.
●“Anomalia LTA Recarsi dal concessionario”
Il sistema potrebbe non stare funzionando correttamente. Fare ispezionare il veicolo da
un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina affidabile.
●“LTA non disponibile”
Il sistema è temporaneamente disinserito a causa di un malfunzi onamento di un sensore
diverso dalla telecamera anteriore. Disatti-
vare il sistema LTA, attendere qualche istante, quindi riattivare il sistema LTA.
●“LTA non disponibile alla velocità attuale”
La funzione non può essere utilizzata in quanto la velocità del veicolo supera l'inter-
vallo operativo del sistema LTA. Guidare più
lentamente.
■Personalizzazione
Le impostazioni della funzione possono
essere modificate. ( P.586)

2464-5. Utilizzo dei sistemi di supporto alla guida
*: Se presente

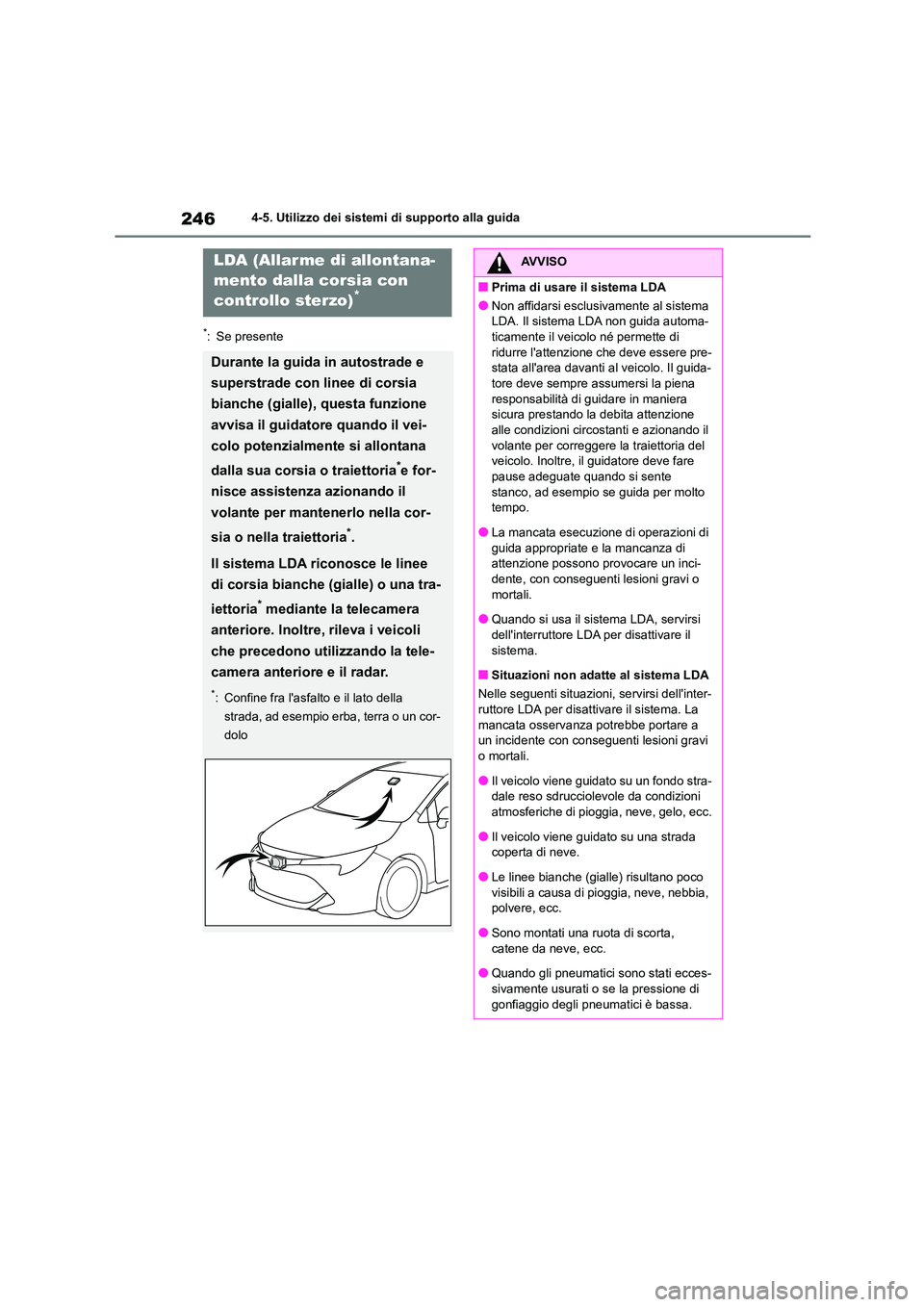

LDA (Allar me di allontana-
mento dalla corsia con
controllo sterzo)*
Durante la guida in autostrade e
superstrade con linee di corsia
bianche (gialle), questa funzione
avvisa il guidatore quando il vei-
colo potenzialmente si allontana
dalla sua corsia o traiettoria*e for-
nisce assistenza azionando il
volante per mantenerlo nella cor-
sia o nella traiettoria*.
Il sistema LDA riconosce le linee
di corsia bianche (gialle) o una tra-
iettoria* mediante la telecamera
anteriore. Inoltre, rileva i veicoli
che precedono utilizzando la tele-
camera anteriore e il radar.
*: Confine fra l'asfalto e il lato della
strada, ad esempio erba, terra o un cor-
dolo
AVVISO
■Prima di usare il sistema LDA
●Non affidarsi esclusivamente al sistema
LDA. Il sistema LDA non guida automa-
ticamente il veicolo né permette di ridurre l'attenzione che deve essere pre-
stata all'area davanti al veicolo. Il guida-
tore deve sempre assumersi la piena responsabilità di guidare in maniera
sicura prestando la debita attenzione
alle condizioni circ ostanti e azionando il volante per correggere la traiettoria del
veicolo. Inoltre, il guidatore deve fare
pause adeguate quando si sente stanco, ad esempio se guida per molto
tempo.
●La mancata esecuzione di operazioni di guida appropriate e la mancanza di
attenzione possono provocare un inci-
dente, con conseguenti lesioni gravi o mortali.
●Quando si usa il sistema LDA, servirsi
dell'interruttore LDA per disattivare il sistema.
■Situazioni non adatte al sistema LDA
Nelle seguenti situazioni, servirsi dell'inter-
ruttore LDA per disattivare il sistema. La
mancata osservanza potrebbe portare a un incidente con conseguenti lesioni gravi
o mortali.
●Il veicolo viene guidato su un fondo stra- dale reso sdrucciolevole da condizioni
atmosferiche di pioggia, neve, gelo, ecc.
●Il veicolo viene guidato su una strada coperta di neve.
●Le linee bianche (gialle) risultano poco
visibili a causa di pioggia, neve, nebbia, polvere, ecc.
●Sono montati una ruota di scorta,
catene da neve, ecc.
●Quando gli pneumatici sono stati ecces-
sivamente usurati o se la pressione di
gonfiaggio degli pneumatici è bassa.

247
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

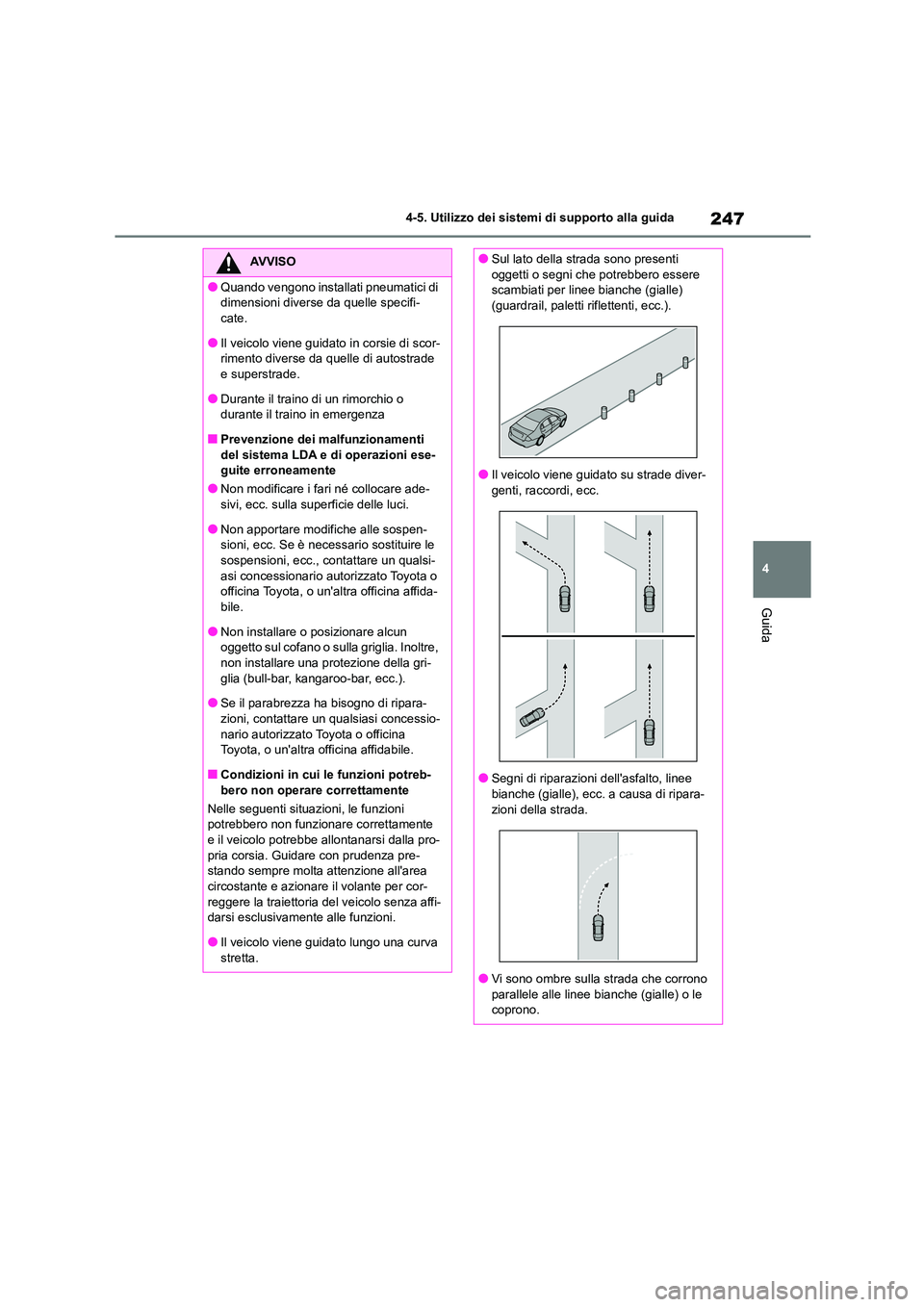

AVVISO
●Quando vengono installati pneumatici di
dimensioni diverse da quelle specifi-
cate.
●Il veicolo viene guidato in corsie di scor-
rimento diverse da quelle di autostrade
e superstrade.
●Durante il traino di un rimorchio o
durante il traino in emergenza
■Prevenzione dei malfunzionamenti del sistema LDA e di operazioni ese-
guite erroneamente
●Non modificare i fari né collocare ade-
sivi, ecc. sulla superficie delle luci.
●Non apportare modifiche alle sospen-
sioni, ecc. Se è necessario sostituire le
sospensioni, ecc., contattare un qualsi- asi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affida-
bile.
●Non installare o posizionare alcun
oggetto sul cofano o sulla griglia. Inoltre,
non installare una protezione della gri- glia (bull-bar, kangaroo-bar, ecc.).
●Se il parabrezza ha bisogno di ripara-
zioni, contattare un qualsiasi concessio-
nario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
■Condizioni in cui le funzioni potreb-
bero non operare correttamente
Nelle seguenti situazioni, le funzioni potrebbero non funzionare correttamente
e il veicolo potrebbe allontanarsi dalla pro-
pria corsia. Guidare con prudenza pre- stando sempre molta attenzione all'area
circostante e azionare il volante per cor-
reggere la traiettoria del veicolo senza affi- darsi esclusivamente alle funzioni.
●Il veicolo viene guidato lungo una curva
stretta.
●Sul lato della strada sono presenti
oggetti o segni che potrebbero essere
scambiati per linee bianche (gialle) (guardrail, paletti riflettenti, ecc.).
●Il veicolo viene guidato su strade diver-
genti, raccordi, ecc.
●Segni di riparazioni dell'asfalto, linee bianche (gialle), ecc. a causa di ripara-
zioni della strada.
●Vi sono ombre sulla strada che corrono
parallele alle linee bianche (gialle) o le
coprono.

2484-5. Utilizzo dei sistemi di supporto alla guida
■Funzione di allarme di allontana-
mento dalla corsia
Quando il sistema stabilisce che il vei-
colo potrebbe allontanarsi dalla propria
corsia o traiettoria*, viene visualizzato
un avvertimento su l display multifun-
zione e un cicalino di avvertimento
suona per avvisare il guidatore.
Quando il cicalino di avvertimento suona,
controllare l'area attorno al veicolo e azio-
nare con attenzione il volante per riportare il
veicolo al centro della corsia.
Veicolo con BSM: Quando il sistema deter-
mina che il veicolo potrebbe allontanarsi
dalla propria corsia e che la possibilità di una
collisione con un veicolo che sorpassa nella
corsia vicina sia elevata, l'allarme di allonta-
AVVISO
●Il veicolo viene guidato in un'area senza
linee bianche (gialle), ad esempio
davanti a un casello o checkpoint, oppure a un incrocio, ecc.
●Le linee bianche (gialle) sono rovinate,
sono presenti “indicat ori rialzati sulla pavimentazione” o pietre.
●Le linee bianche (gialle) non si vedono o
sono difficili da vedere a causa di sab- bia, ecc.
●Il veicolo viene guidato su un fondo stra-
dale bagnato a causa di pioggia, poz- zanghere, ecc.
●Le linee di corsia sono gialle (potreb-
bero essere più diff icili da riconoscere delle linee bianche).
●Le linee bianche (gialle) passano sopra
un cordolo, ecc.
●Il veicolo viene guidato su una superfi-
cie luminosa, ad esempio in cemento.
●Se il margine della strada non è chiaro o dritto.
●Il veicolo viene guidato su una superfi-
cie illuminata da luce riflessa, ecc.
●Il veicolo viene guidato in una zona in cui la luminosità varia improvvisamente,
ad esempio all'entrata o all'uscita di gal-
lerie, ecc.
●La luce dei fari di un veicolo che pro-
viene in senso contrario, la luce solare,
ecc. raggiungono la telecamera.
●Il veicolo viene guidato su un pendio.
●Il veicolo viene guidato su una strada
inclinata verso sinistra o destra o su una strada tortuosa.
●Il veicolo viene guidato su una strada
non asfaltata o sconnessa.
●La corsia è eccessivamente stretta o
larga.
●Il veicolo è estremamente inclinato a
causa del trasporto di un bagaglio
pesante o per via di una pressione degli pneumatici non corretta.
●La distanza dal veicolo che precede è
estremamente ridotta.
●Il veicolo si muove molto in su e in giù a
causa delle condizioni della strada
durante la guida (strade accidentate o
giunture stradali).
●Quando si guida in galleria o di notte
con le luci spente o quando un faro è
debole perché la relativa lente è sporca o disallineata.
●Il veicolo viene colpito da vento laterale.
●Il veicolo ha appena cambiato corsia o attraversato un incrocio.
●Vengono usati pneumatici diversi per
struttura, produttore, marca o batti- strada.
●Gli pneumatici da neve, ecc. sono mon-
tati.
Funzioni incluse nel sistema
LDA
