TOYOTA COROLLA HATCHBACK 2023 Návod na použití (in Czech)

469
7

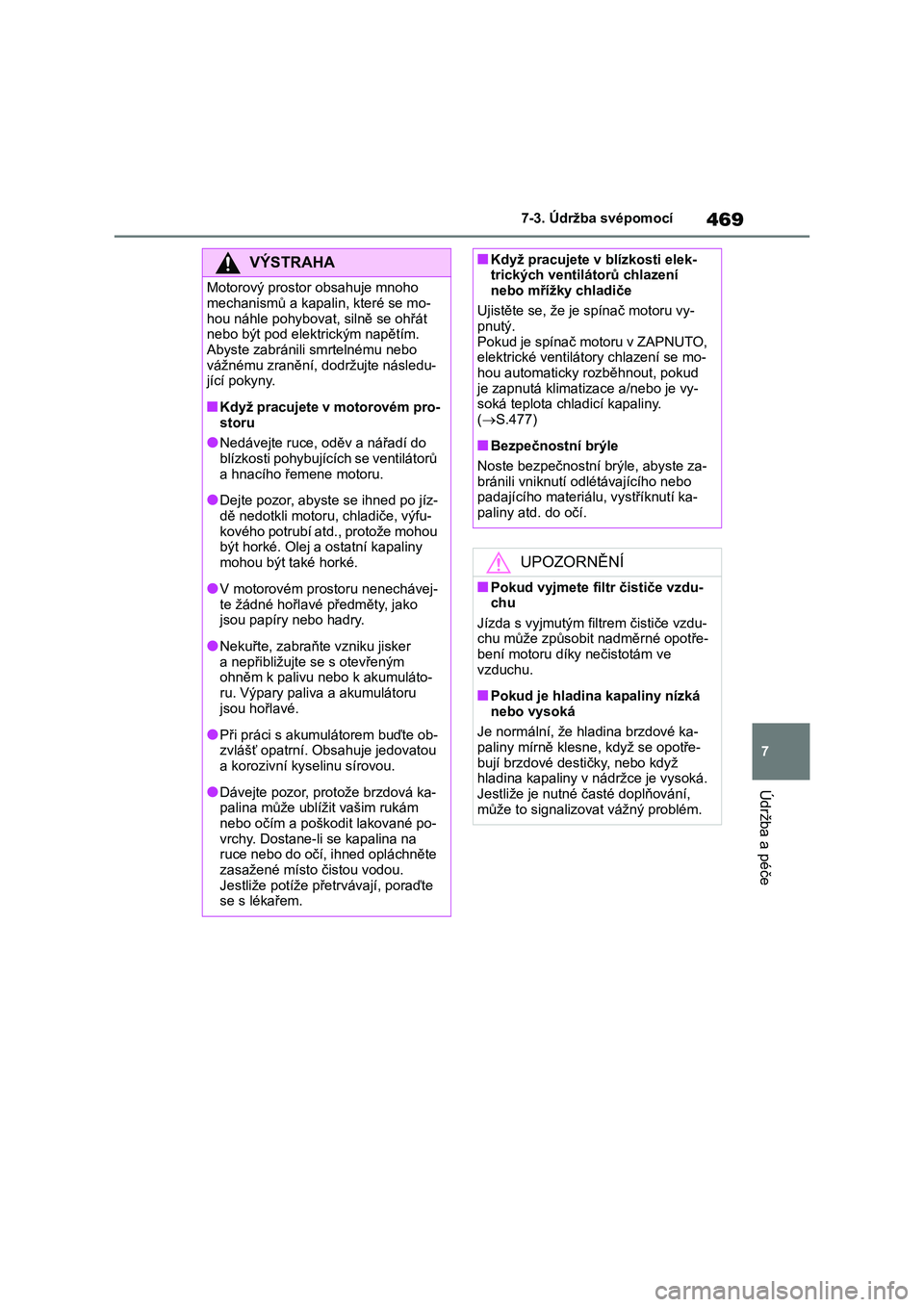

7-3. Údržba svépomocí
Údržba a péče
VÝSTRAHA
Motorový prostor obsahuje mnoho
mechanismů a kapalin, které se mo-
hou náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím.
Abyste zabránili smrtelnému nebo
vážnému zranění, dodržujte následu- jící pokyny.
■Když pracujete v motorovém pro-
storu
●Nedávejte ruce, oděv a nářadí do
blízkosti pohybujících se ventilátorů
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jíz-
dě nedotkli motoru, chladiče, výfu- kového potrubí atd., protože mohou
být horké. Olej a ostatní kapaliny
mohou být také horké.
●V motorovém prostoru nenechávej-
te žádné hořlavé předměty, jako jsou papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným
ohněm k palivu nebo k akumuláto-
ru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumul átorem buďte ob- zvlášť opatrní. Obsahuje jedovatou
a korozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová ka-
palina může ublížit vašim rukám
nebo očím a poškodit lakované po- vrchy. Dostane-li se kapalina na
ruce nebo do očí, ihned opláchněte
zasažené místo čistou vodou. Jestliže potíže přetrvávají, poraďte
se s lékařem.
■Když pracujete v blízkosti elek- trických ventilátorů chlazení
nebo mřížky chladiče
Ujistěte se, že je spínač motoru vy- pnutý.
Pokud je spínač motoru v ZAPNUTO,
elektrické ventiláto ry chlazení se mo- hou automaticky rozběhnout, pokud
je zapnutá klimatizace a/nebo je vy-
soká teplota chladicí kapaliny. ( S.477)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste za-
bránili vniknutí odlétávajícího nebo
padajícího materiálu, vystříknutí ka- paliny atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzdu-
chu
Jízda s vyjmutým filtrem čističe vzdu- chu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve
vzduchu.
■Pokud je hladina kapaliny nízká
nebo vysoká
Je normální, že hladina brzdové ka-
paliny mírně klesne , když se opotře-
bují brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Jestliže je nutné ča sté doplňování,
může to signalizovat vážný problém.

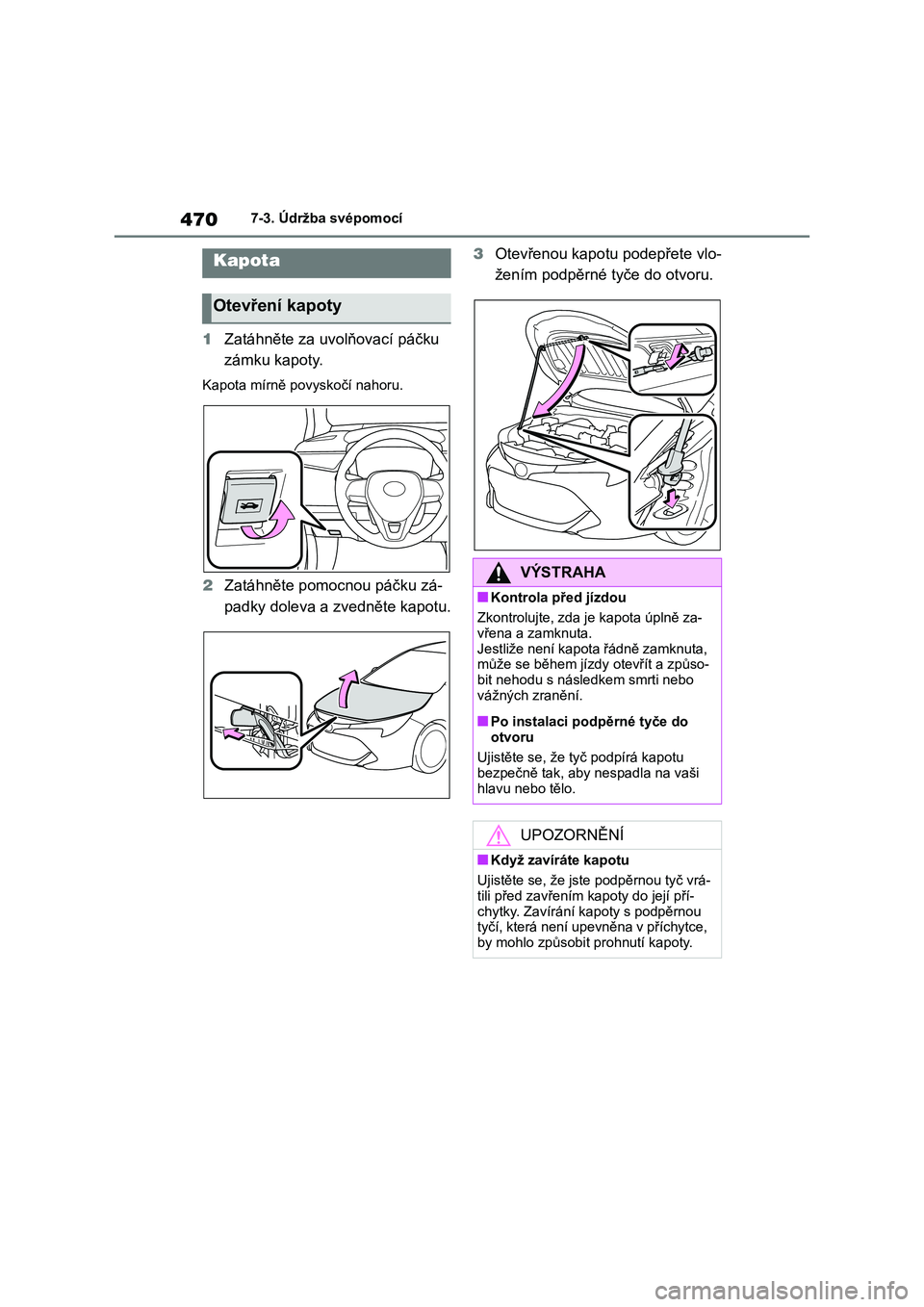

4707-3. Údržba svépomocí
1Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Zatáhněte pomocnou páčku zá-
padky doleva a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.Kapota
Otevření kapoty
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda j e kapota úplně za-
vřena a zamknuta.
Jestliže není kapota řádně zamknuta,
může se během jízdy otevřít a způso- bit nehodu s následkem smrti nebo
vážných zranění.
■Po instalaci podpěrné tyče do
otvoru
Ujistěte se, že t yč podpírá kapotu bezpečně tak, aby nespadla na vaši
hlavu nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že js te podpěrnou tyč vrá-
tili před zavřením kapoty do její pří-
chytky. Zavírání k apoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.

471
7
7-3. Údržba svépomocí
Údržba a péče
■Vpředu
■Vzadu
Hatchback
Kombi
Umístění podlahového
zvedáku
Když používáte podlahový zve-
dák, dodržujte pokyny uvedené
v příručce dodávané ke zvedá-
ku a provádějte činnost bez-
pečně.
Když vaše vozidl o zvedáte po-
mocí podlahového zvedáku,
umístěte zvedák správně. Ne-
správné umístění může vaše
vozidlo poškodit nebo způsobit
zranění.
Umístění zvedacího místa

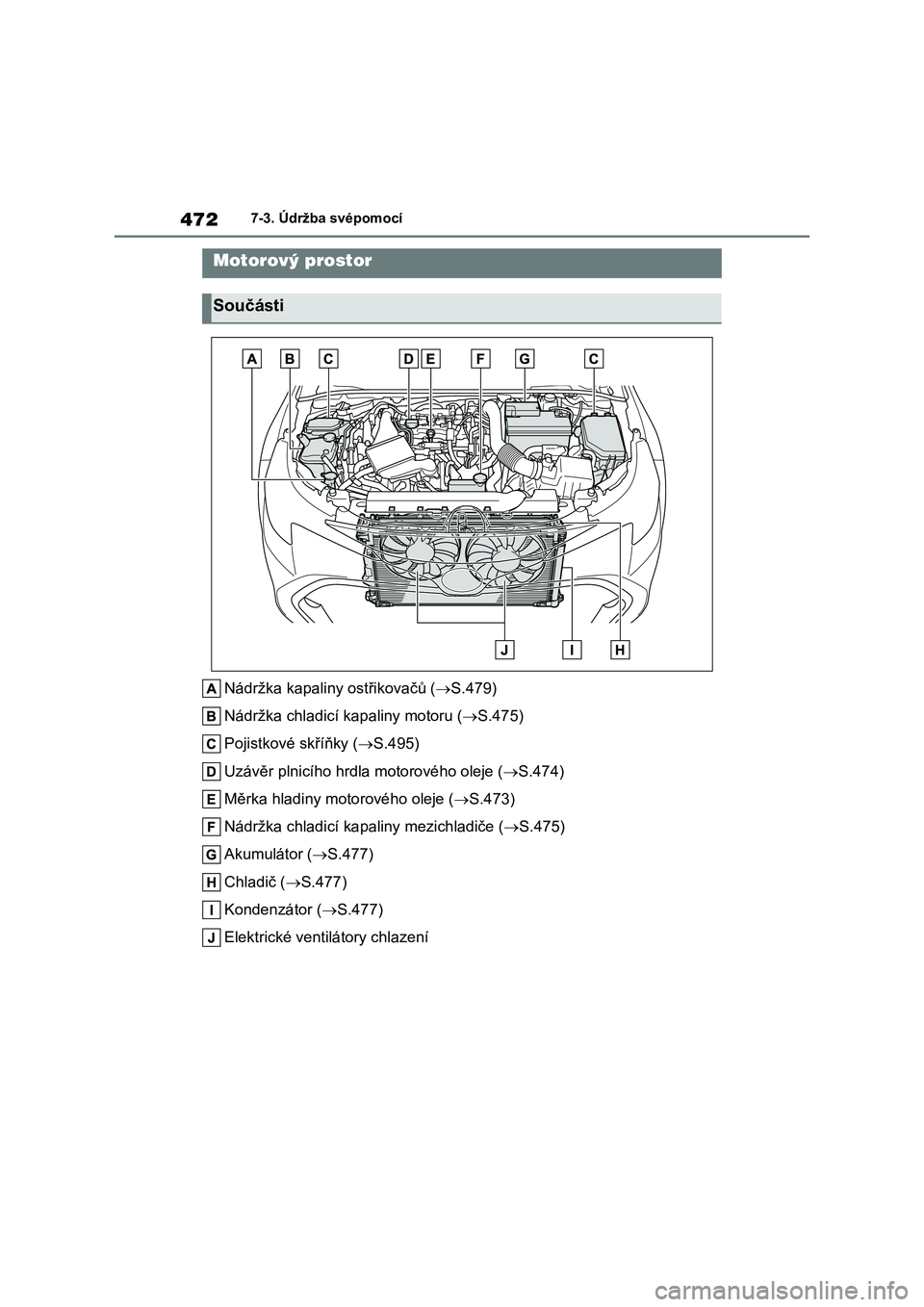

4727-3. Údržba svépomocí
Nádržka kapaliny ostřikovačů (S.479)
Nádržka chladicí k apaliny motoru (S.475)
Pojistkové skříňky ( S.495)
Uzávěr plnicího hrdla motorového oleje ( S.474)
Měrka hladiny motorového oleje ( S.473)
Nádržka chladicí kapa liny mezichladiče (S.475)
Akumulátor ( S.477)
Chladič ( S.477)
Kondenzátor ( S.477)
Elektrické ventilátory chlazení
Motorový prostor
Součásti

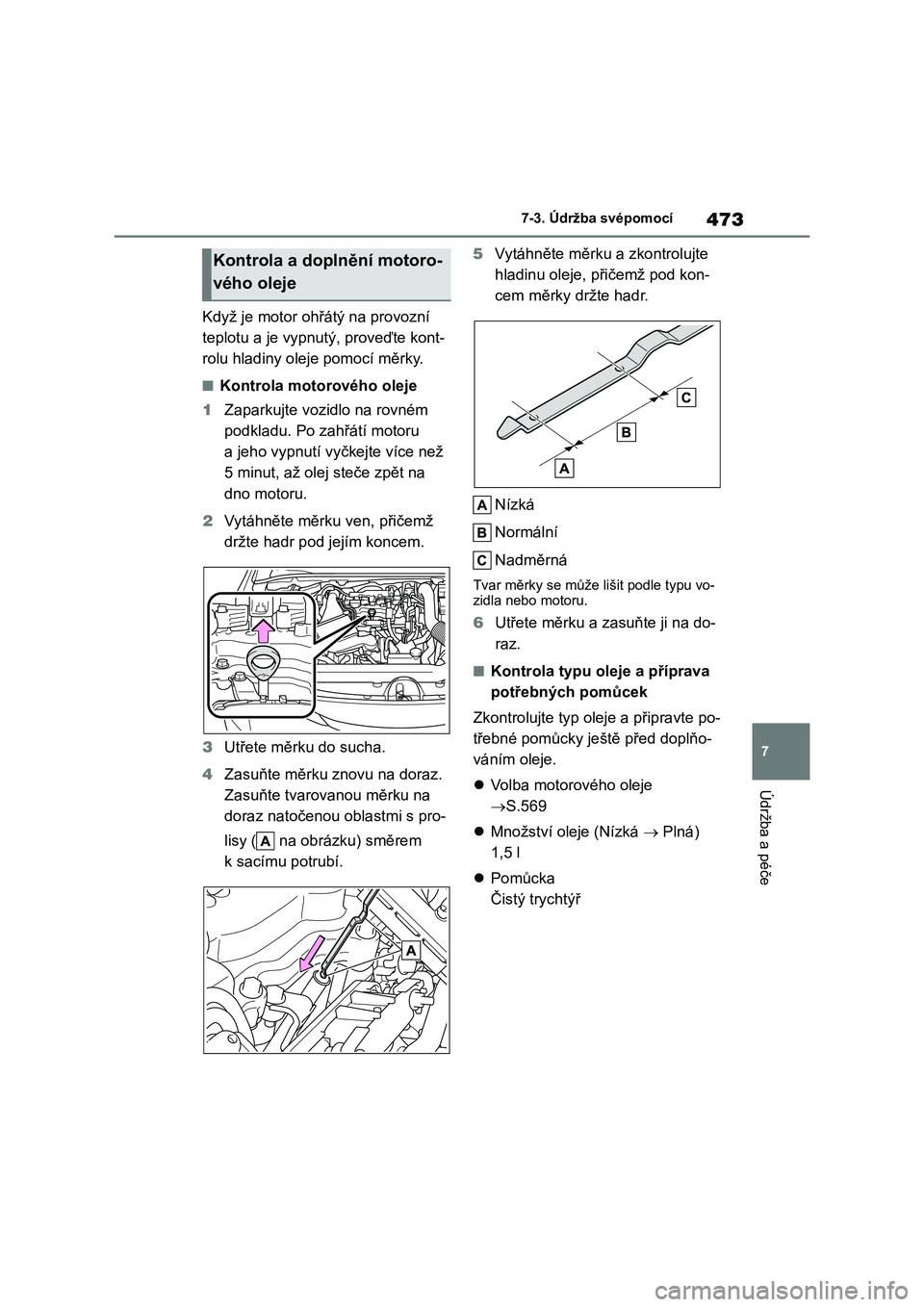

473
7
7-3. Údržba svépomocí
Údržba a péče
Když je motor ohřá tý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny ole je pomocí měrky.
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a jeho vypnutí vyčkejte více než
5 minut, až olej steče zpět na
dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
Zasuňte tvarovanou měrku na
doraz natočenou oblastmi s pro-
lisy ( na obrázku) směrem
k sacímu potrubí.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
 S.569
 Množství oleje (Nízká  Plná)
1,5 l
 Pomůcka
Čistý trychtýř
Kontrola a doplnění motoro-
vého oleje

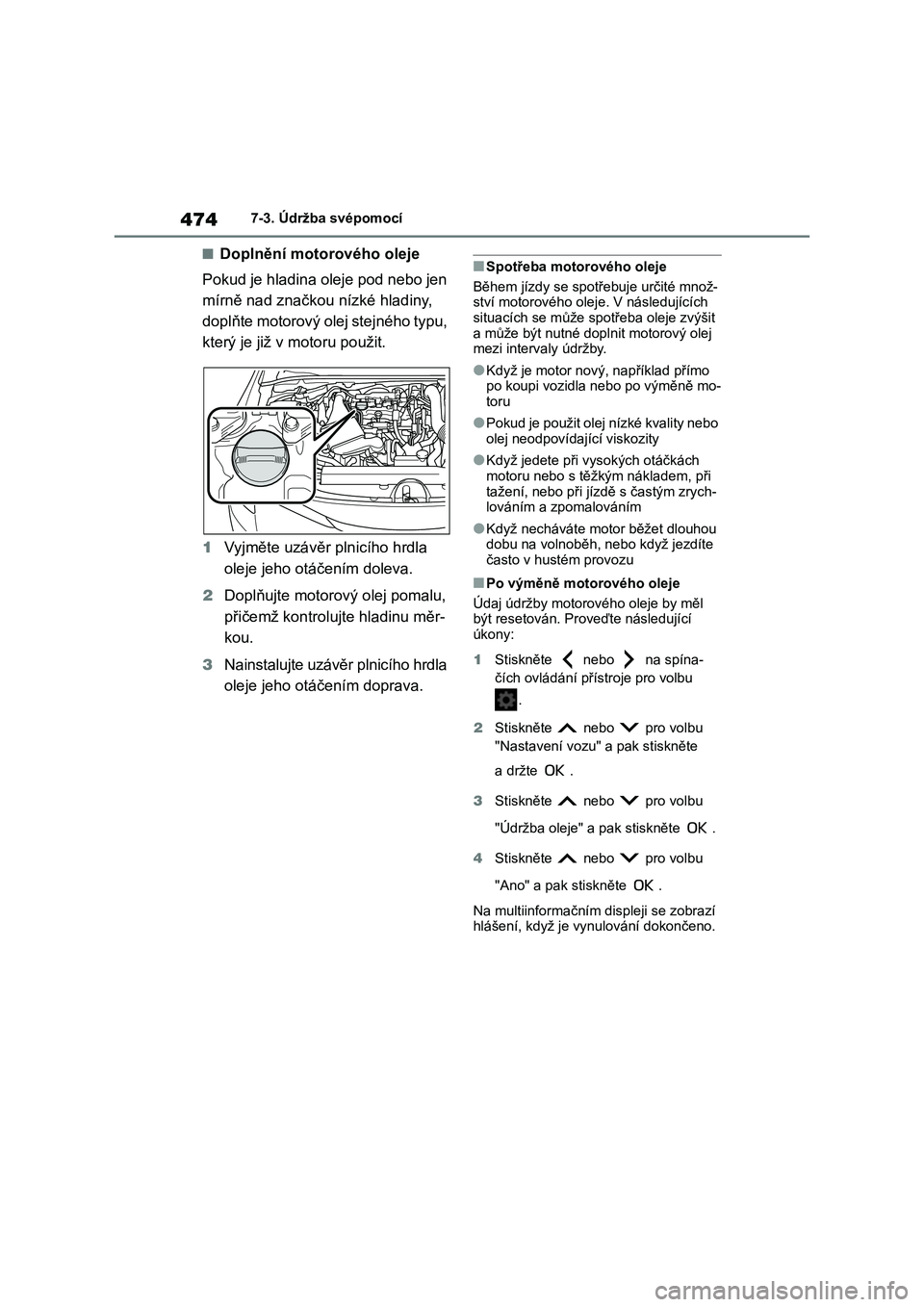

4747-3. Údržba svépomocí
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový olej stejného typu,
který je již v motoru použit.
1 Vyjměte uzávěr plnicího hrdla
oleje jeho otáčením doleva.
2 Doplňujte motorový olej pomalu,
přičemž kontrolujte hladinu měr-
kou.
3 Nainstalujte uzávěr plnicího hrdla
oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množ-
ství motorového ole je. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový olej
mezi intervaly údržby.
●Když je motor nový, například přímo
po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo
olej neodpovídající viskozity
●Když jedete při vysokých otáčkách
motoru nebo s těžkým nákladem, při tažení, nebo př i jízdě s častým zrych-
lováním a zpomalováním
●Když necháváte motor běžet dlouhou
dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■Po výměně motorového oleje
Údaj údržby motoro vého oleje by měl
být resetován. Proveďte následující
úkony:
1 Stiskněte nebo na spína-
čích ovládání přístroje pro volbu
.
2 Stiskněte nebo pro volbu
"Nastavení vozu" a pak stiskněte
a držte .
3 Stiskněte nebo pro volbu
"Údržba oleje" a pak stiskněte .
4 Stiskněte nebo pro volbu
"Ano" a pak stiskněte .
Na multiinformačním d ispleji se zobrazí hlášení, když je vynulování dokončeno.

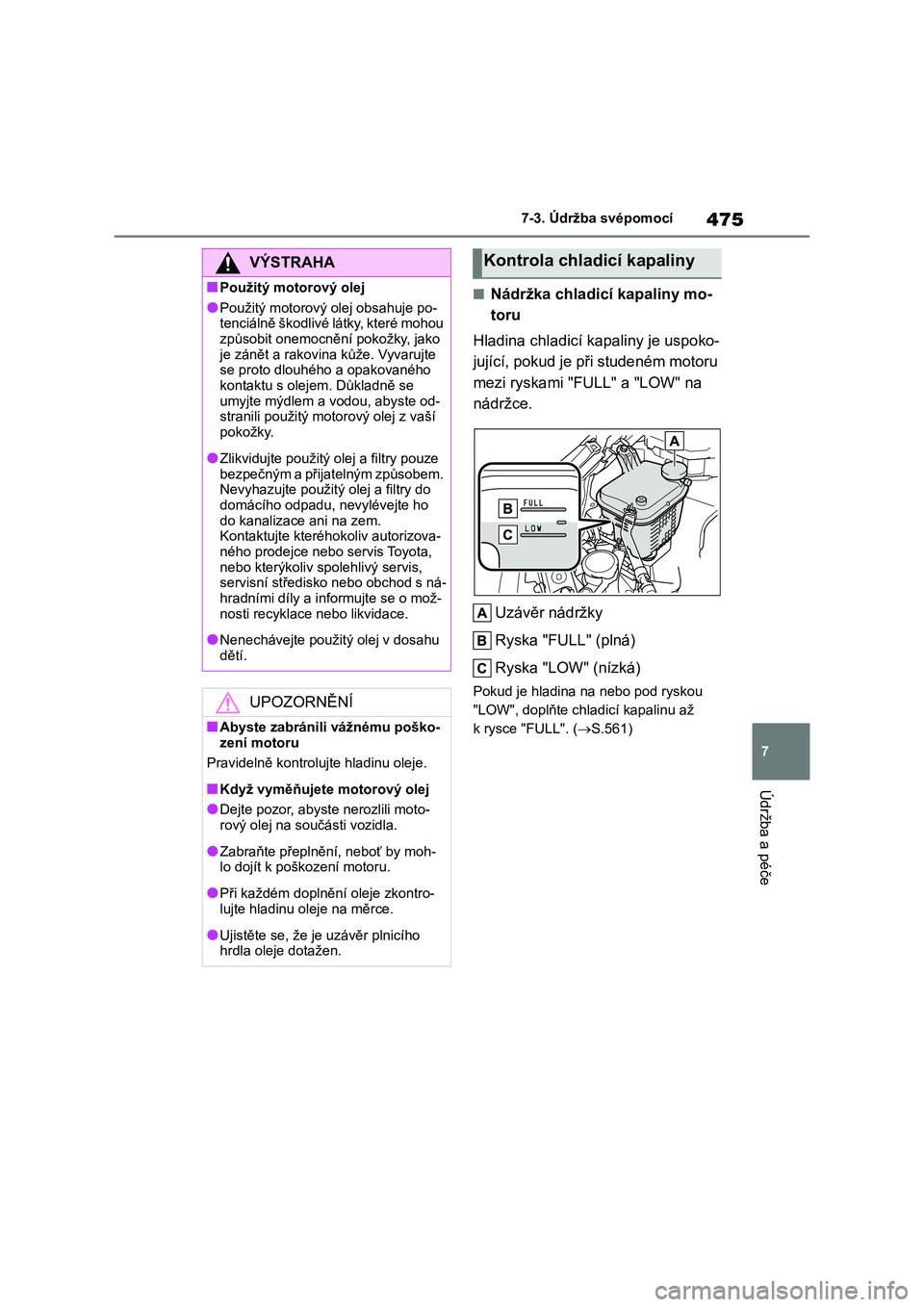

475
7
7-3. Údržba svépomocí
Údržba a péče
■Nádržka chladicí kapaliny mo-
toru
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném motoru
mezi ryskami "FULL" a "LOW" na
nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.561)
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje po-
tenciálně škodlivé látky, které mohou způsobit onemocnění pokožky, jako
je zánět a rakovina kůže. Vyvarujte
se proto dlouhého a opakovaného kontaktu s olejem. Důkladně se
umyjte mýdlem a vo dou, abyste od-
stranili použitý motorový olej z vaší
pokožky.
●Zlikvidujte použitý o lej a filtry pouze
bezpečným a přijatelným způsobem. Nevyhazujte použitý olej a filtry do
domácího odpadu, nevylévejte ho
do kanalizace ani na zem. Kontaktujte kteréh okoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv sp olehlivý servis, servisní středisko nebo obchod s ná-
hradními díly a informujte se o mož-
nosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu
dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poško-
zení motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili moto- rový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by moh-lo dojít k poškození motoru.
●Při každém doplnění oleje zkontro- lujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
Kontrola chladicí kapaliny

4767-3. Údržba svépomocí

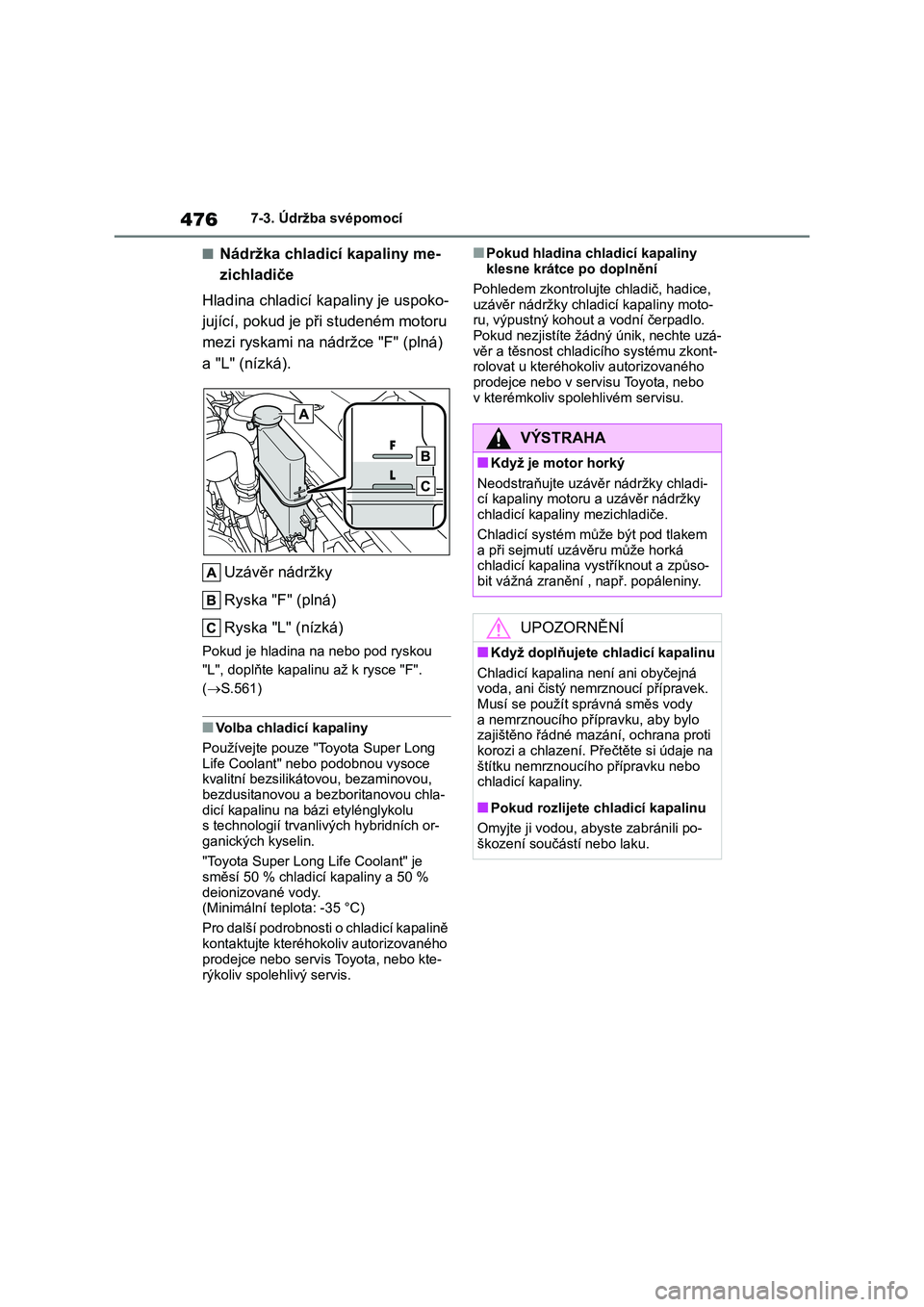

■Nádržka chladicí kapaliny me-
zichladiče
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném motoru
mezi ryskami na nádržce "F" (plná)
a "L" (nízká).
Uzávěr nádržky
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je hladina na nebo pod ryskou
"L", doplňte kapali nu až k rysce "F".
( S.561)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long
Life Coolant" nebo podobnou vysoce kvalitní bezsilikátovou, bezaminovou,
bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních or-
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 %
deionizované vody.
(Minimální teplota: -35 °C)
Pro další podrobnosti o chladicí kapalině
kontaktujte kteréhok oliv autorizovaného
prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny
klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice,
uzávěr nádržky chladi cí kapaliny moto-
ru, výpustný kohou t a vodní čerpadlo. Pokud nezjistíte žádný únik, nechte uzá-
věr a těsnost chladi cího systému zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr nádržky chladi- cí kapaliny motoru a uzávěr nádržky
chladicí kapaliny mezichladiče.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vyst říknout a způso-
bit vážná zranění , např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná
voda, ani čistý nemrznoucí přípravek. Musí se použít správná směs vody
a nemrznoucího přípravku, aby bylo
zajištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo
chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, ab yste zabránili po- škození součástí nebo laku.

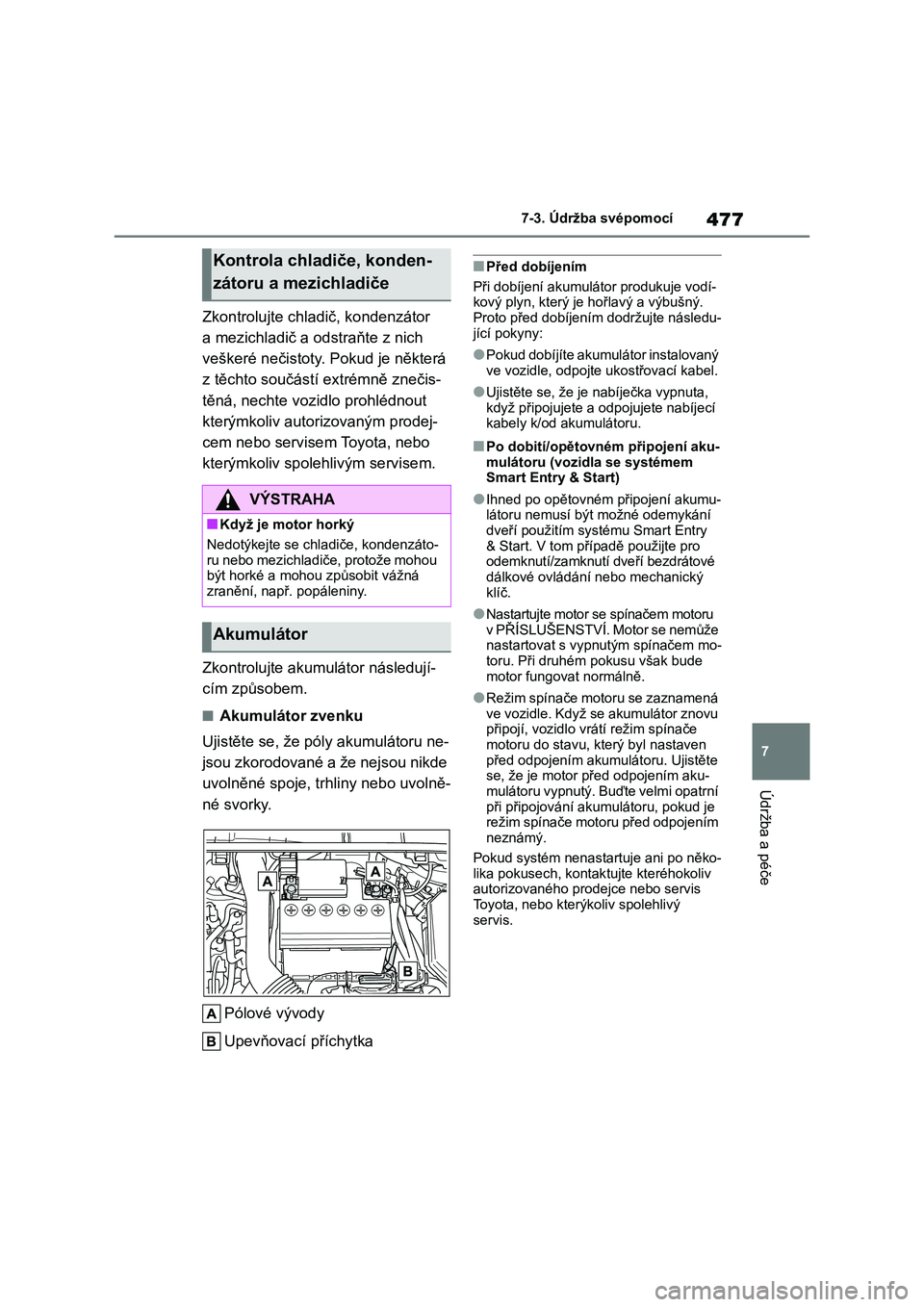

477
7
7-3. Údržba svépomocí
Údržba a péče
Zkontrolujte chladič, kondenzátor
a mezichladič a odstraňte z nich
veškeré nečistoty. Pokud je některá
z těchto součástí extrémně znečis-
těná, nechte vozidlo prohlédnout
kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Zkontrolujte akumulátor následují-
cím způsobem.
■Akumulátor zvenku
Ujistěte se, že póly akumulátoru ne-
jsou zkorodované a že nejsou nikde
uvolněné spoje, trhliny nebo uvolně-
né svorky.
Pólové vývody
Upevňovací příchytka
■Před dobíjením
Při dobíjení akumulátor produkuje vodí-
kový plyn, který je ho řlavý a výbušný.
Proto před dobíjením dodržujte následu- jící pokyny:
●Pokud dobíjíte akumulátor instalovaný ve vozidle, odpojte ukostřovací kabel.
●Ujistěte se, že je nabíječka vypnuta, když připojujete a odpojujete nabíjecí
kabely k/od akumulátoru.
■Po dobití/opětovném připojení aku-
mulátoru (vozidla se systémem Smart Entry & Start)
●Ihned po opětovném připojení akumu-látoru nemusí být možné odemykání
dveří použitím systému Smart Entry
& Start. V tom případě použijte pro odemknutí/zamknutí dveří bezdrátové
dálkové ovládání nebo mechanický
klíč.
●Nastartujte motor se spínačem motoru
v PŘÍSLUŠENSTVÍ. Motor se nemůže nastartovat s vypnut ým spínačem mo-
toru. Při druhém pokusu však bude
motor fungovat normálně.
●Režim spínače motoru se zaznamená
ve vozidle. Když se akumulátor znovu připojí, vozidlo vrátí režim spínače
motoru do stavu, který byl nastaven
před odpojením akumulátoru. Ujistěte
se, že je motor před odpojením aku- mulátoru vypnutý. Buďte velmi opatrní
při připojování akum ulátoru, pokud je
režim spínače motoru před odpojením neznámý.
Pokud systém nenastartuje ani po něko-
lika pokusech, kontak tujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kter ýkoliv spolehlivý
servis.
Kontrola chladiče, konden-
zátoru a mezichladiče
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladiče, kondenzáto-
ru nebo mezichladiče, protože mohou být horké a mohou způsobit vážná
zranění, např. popáleniny.
Akumulátor

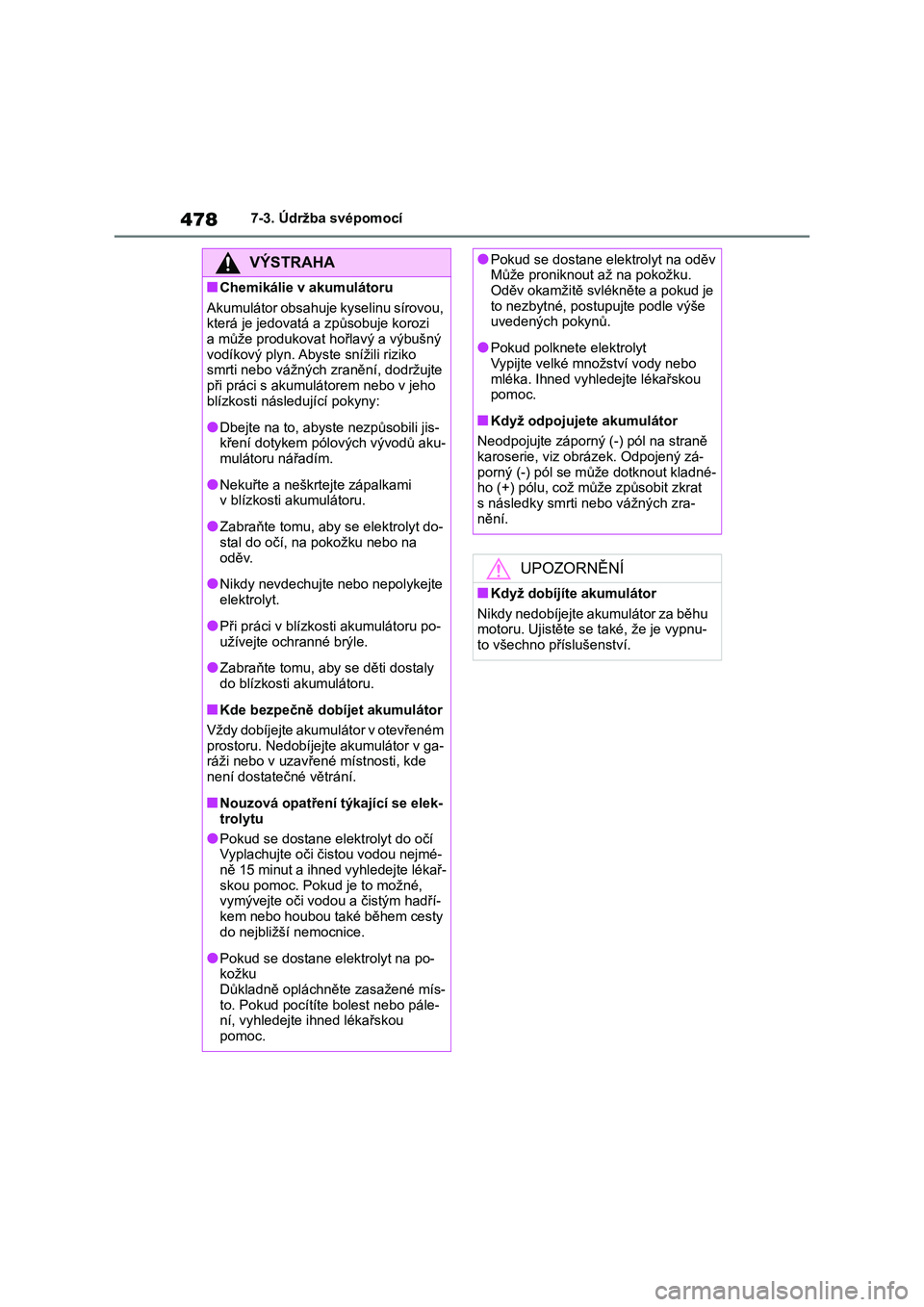

4787-3. Údržba svépomocí
VÝSTRAHA
■Chemikálie v akumulátoru
Akumulátor obsahuje kyselinu sírovou,
která je jedovatá a způsobuje korozi a může produkovat hořlavý a výbušný
vodíkový plyn. Abyst e snížili riziko
smrti nebo vážných zranění, dodržujte při práci s akumulát orem nebo v jeho
blízkosti následující pokyny:
●Dbejte na to, abyste nezpůsobili jis- kření dotykem pól ových vývodů aku-
mulátoru nářadím.
●Nekuřte a neškrte jte zápalkami
v blízkosti akumulátoru.
●Zabraňte tomu, aby se elektrolyt do-
stal do očí, na pokožku nebo na
oděv.
●Nikdy nevdechujte nebo nepolykejte
elektrolyt.
●Při práci v blízkosti akumulátoru po-
užívejte ochranné brýle.
●Zabraňte tomu, aby se děti dostaly
do blízkosti akumulátoru.
■Kde bezpečně dobíjet akumulátor
Vždy dobíjejte akumulátor v otevřeném prostoru. Nedobíjejte akumulátor v ga-
ráži nebo v uzavřené místnosti, kde
není dostatečné větrání.
■Nouzová opatření týkající se elek-
trolytu
●Pokud se dostane e lektrolyt do očí
Vyplachujte oči či stou vodou nejmé-
ně 15 minut a ihned vyhledejte lékař- skou pomoc. Pokud je to možné,
vymývejte oči vodo u a čistým hadří-
kem nebo houbou také během cesty do nejbližší nemocnice.
●Pokud se dostane e lektrolyt na po- kožku
Důkladně opláchněte zasažené mís-
to. Pokud pocítíte bolest nebo pále- ní, vyhledejte ihned lékařskou
pomoc.
●Pokud se dostane elektrolyt na oděv Může proniknout až na pokožku.
Oděv okamžitě svlékněte a pokud je
to nezbytné, post upujte podle výše uvedených pokynů.
●Pokud polknete elektrolytVypijte velké množství vody nebo
mléka. Ihned vyhledejte lékařskou
pomoc.
■Když odpojujete akumulátor
Neodpojujte záporný (-) pól na straně karoserie, viz obrázek. Odpojený zá-
porný (-) pól se může dotknout kladné-
ho (+) pólu, což může způsobit zkrat s následky smrti nebo vážných zra-
nění.
UPOZORNĚNÍ
■Když dobíjíte akumulátor
Nikdy nedobíjejte akumulátor za běhu motoru. Ujistěte se také, že je vypnu-
to všechno příslušenství.
