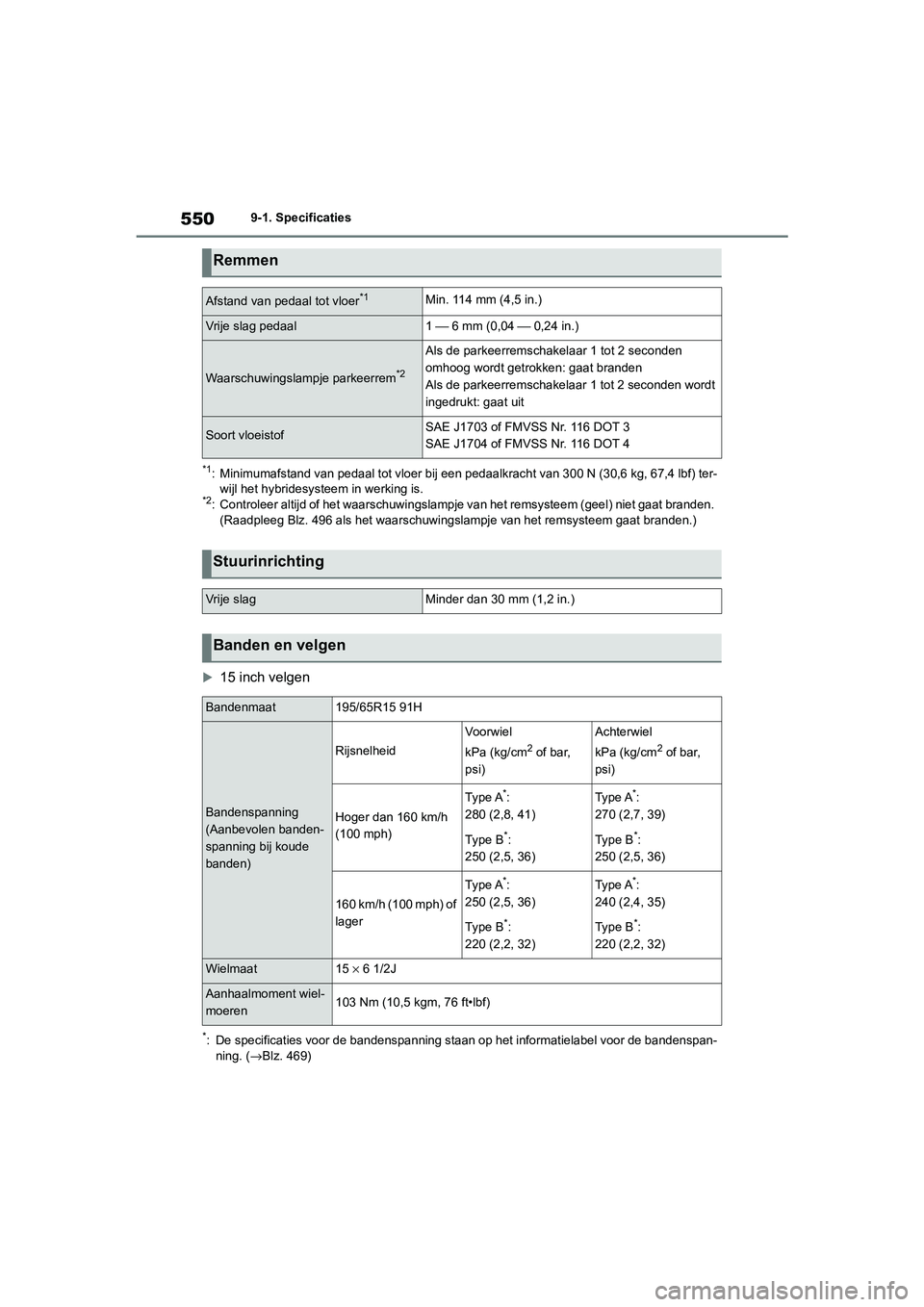

TOYOTA COROLLA HYBRID 2020 Instructieboekje (in Dutch)

550
COROLLA HV_TMMT_EE9-1. Specificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 3
00 N (30,6 kg, 67,4 lbf) ter-
wijl het hybridesysteem in werking is.
*2: Controleer altijd of het waarschuwingslampje van het remsystee m (geel) niet gaat branden.
(Raadpleeg Blz. 496 als het waarschuwingslampje van het remsysteem gaat branden.)

15 inch velgen
*: De specificaties voor de bandenspanning staan op het informati elabel voor de bandenspan-
ning. ( →Blz. 469)
Remmen
Afstand van pedaal tot vloer*1Min. 114 mm (4,5 in.)
Vrije slag pedaal1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Waarschuwingslampje parkeerrem*2
Als de parkeerremschakelaar 1 tot 2 seconden
omhoog wordt getrokken: gaat branden
Als de parkeerremschakelaar 1 tot 2 seconden wordt
ingedrukt: gaat uit
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Hoger dan 160 km/h
(100 mph)
Type A*:
280 (2,8, 41)
Type B
*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B
*:
250 (2,5, 36)
160 km/h (100 mph) of
lager
Type A*:
250 (2,5, 36)
Type B
*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B
*:
220 (2,2, 32)
Wielmaat15 × 6 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 550 Thursday, October 3, 2019 10:56 AM

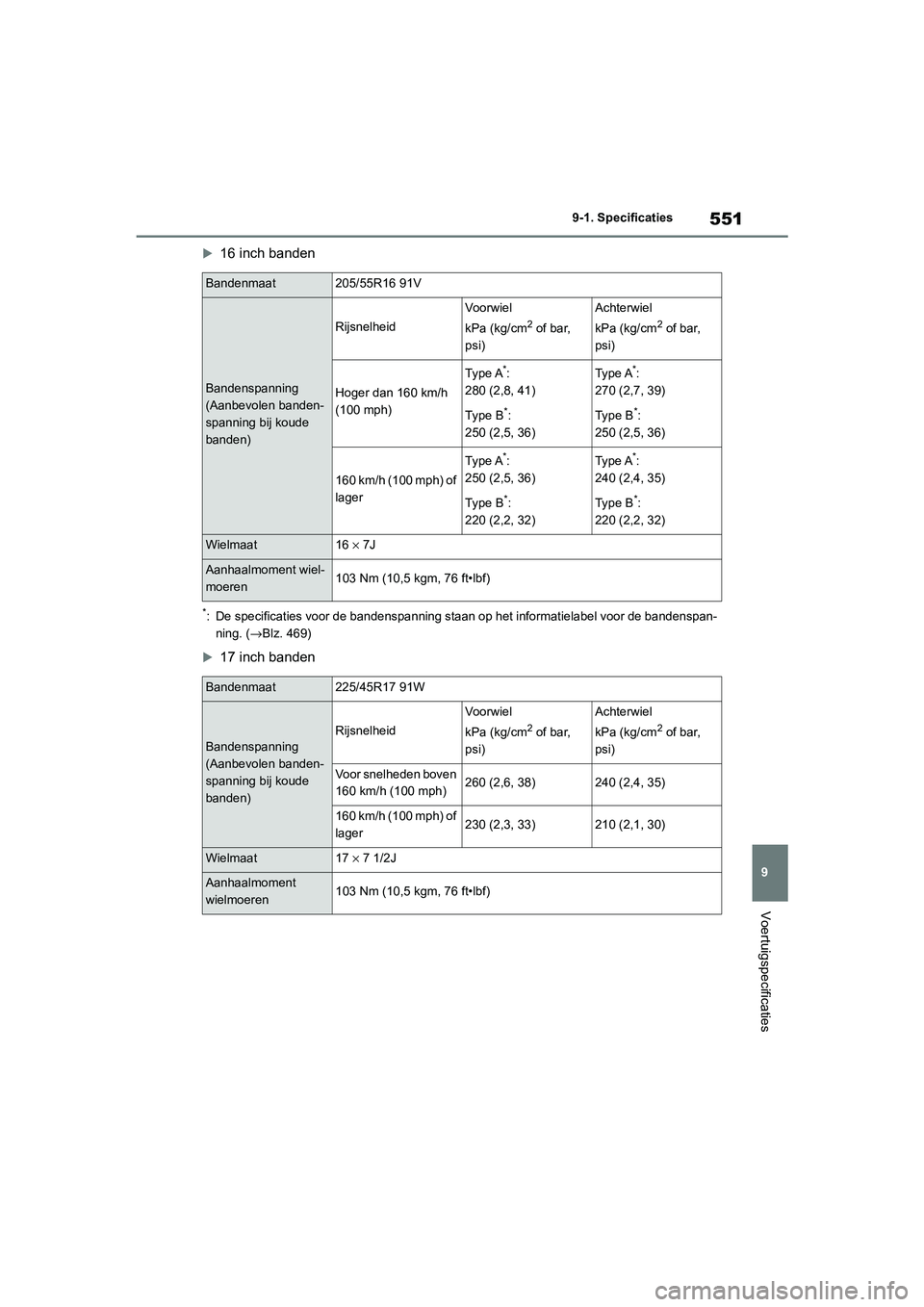

551
9
COROLLA HV_TMMT_EE 9-1. Specificaties
Voertuigspecificaties
16 inch banden
*: De specificaties voor de bandenspanning staan op het informati
elabel voor de bandenspan-
ning. ( →Blz. 469)

17 inch banden
Bandenmaat205/55R16 91V
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Hoger dan 160 km/h
(100 mph)
Type A*:
280 (2,8, 41)
Type B
*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B
*:
250 (2,5, 36)
160 km/h (100 mph) of
lager
Type A*:
250 (2,5, 36)
Type B
*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B
*:
220 (2,2, 32)
Wielmaat16 × 7J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/45R17 91W
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) of
lager230 (2,3, 33)210 (2,1, 30)
Wielmaat17 × 7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 551 Thursday, October 3, 2019 10:56 AM

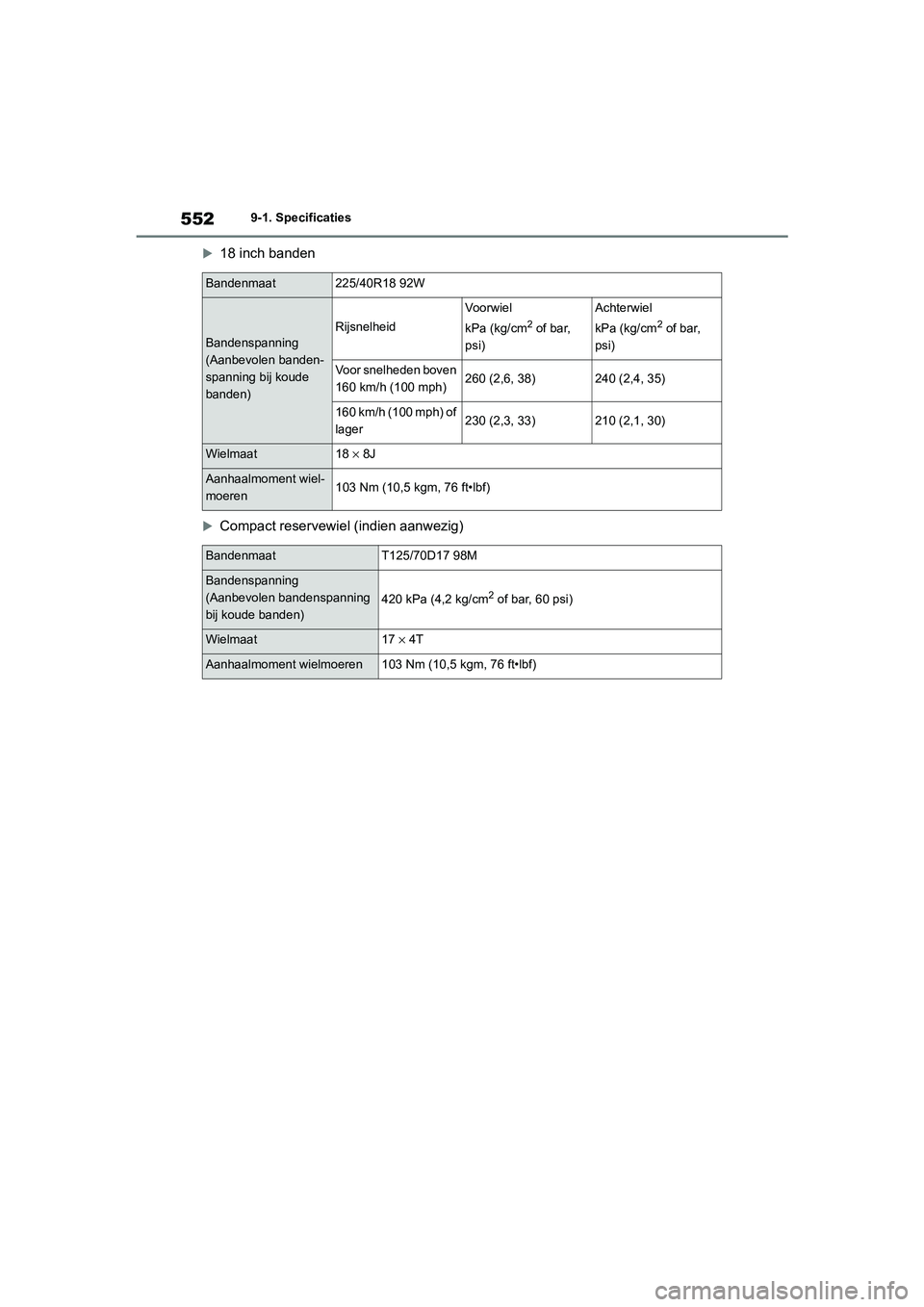

552
COROLLA HV_TMMT_EE9-1. Specificaties

18 inch banden
Compact reservewiel (indien aanwezig)
Bandenmaat225/40R18 92W
Bandenspanning
(Aanbevolen banden-
spanning bij koude
banden)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) of
lager230 (2,3, 33)210 (2,1, 30)
Wielmaat18 × 8J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT125/70D17 98M
Bandenspanning
(Aanbevolen bandenspanning
bij koude banden)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 552 Thursday, October 3, 2019 10:56 AM

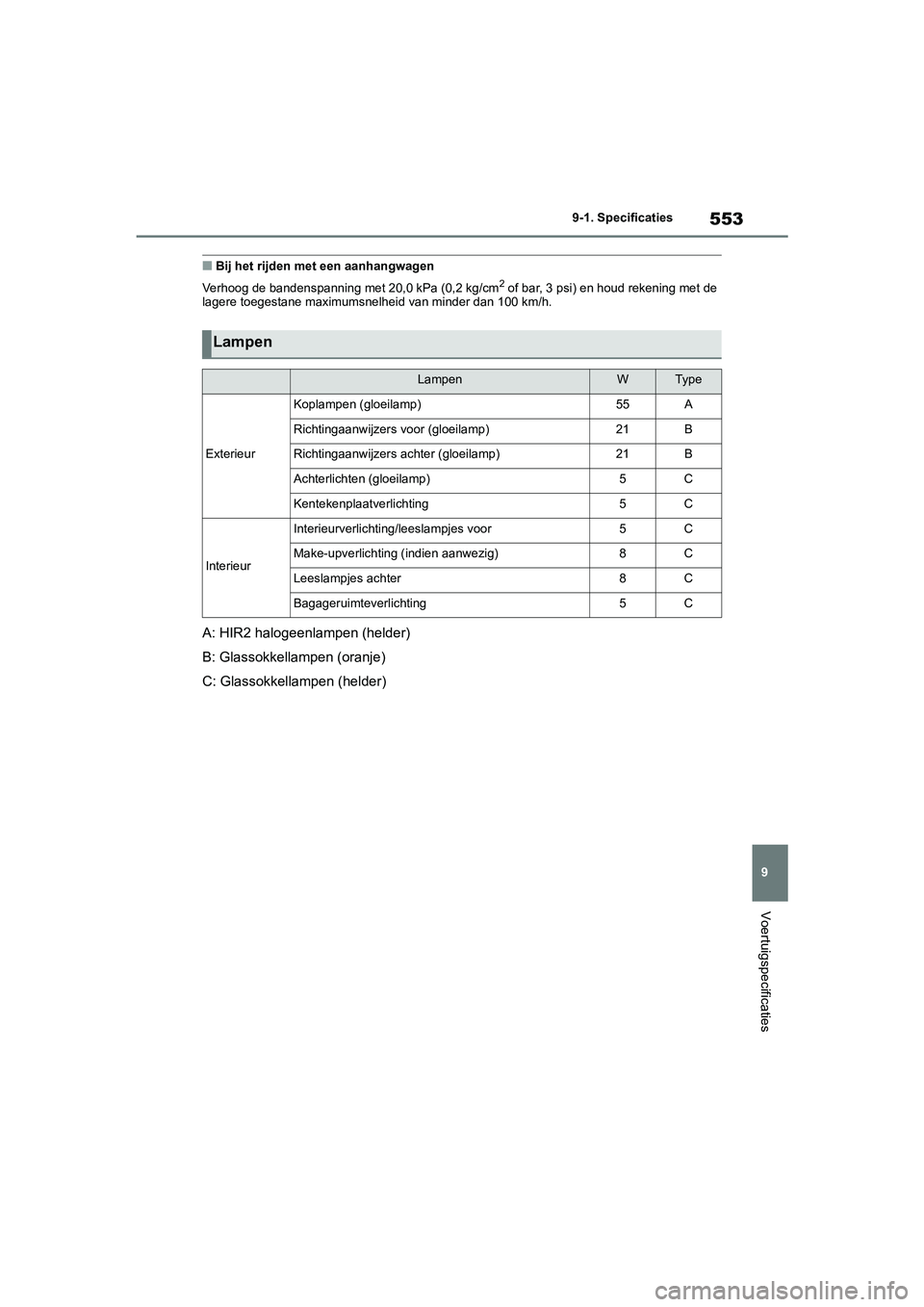

553
9
COROLLA HV_TMMT_EE 9-1. Specificaties
Voertuigspecificaties
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar, 3 psi) en houd rekening met de
lagere toegestane maximumsnelheid van minder dan 100 km/h.
A: HIR2 halogeenlampen (helder)
B: Glassokkellampen (oranje)
C: Glassokkellampen (helder)
Lampen
LampenWTy p e
Exterieur
Koplampen (gloeilamp)55A
Richtingaanwijzers voor (gloeilamp)21B
Richtingaanwijzers achter (gloeilamp)21B
Achterlichten (gloeilamp)5C
Kentekenplaatverlichting5C
Interieur
Interieurverlichting/leeslampjes voor5C
Make-upverlichting (indien aanwezig)8C
Leeslampjes achter8C
Bagageruimteverlichting5C
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 553 Thursday, October 3, 2019 10:56 AM

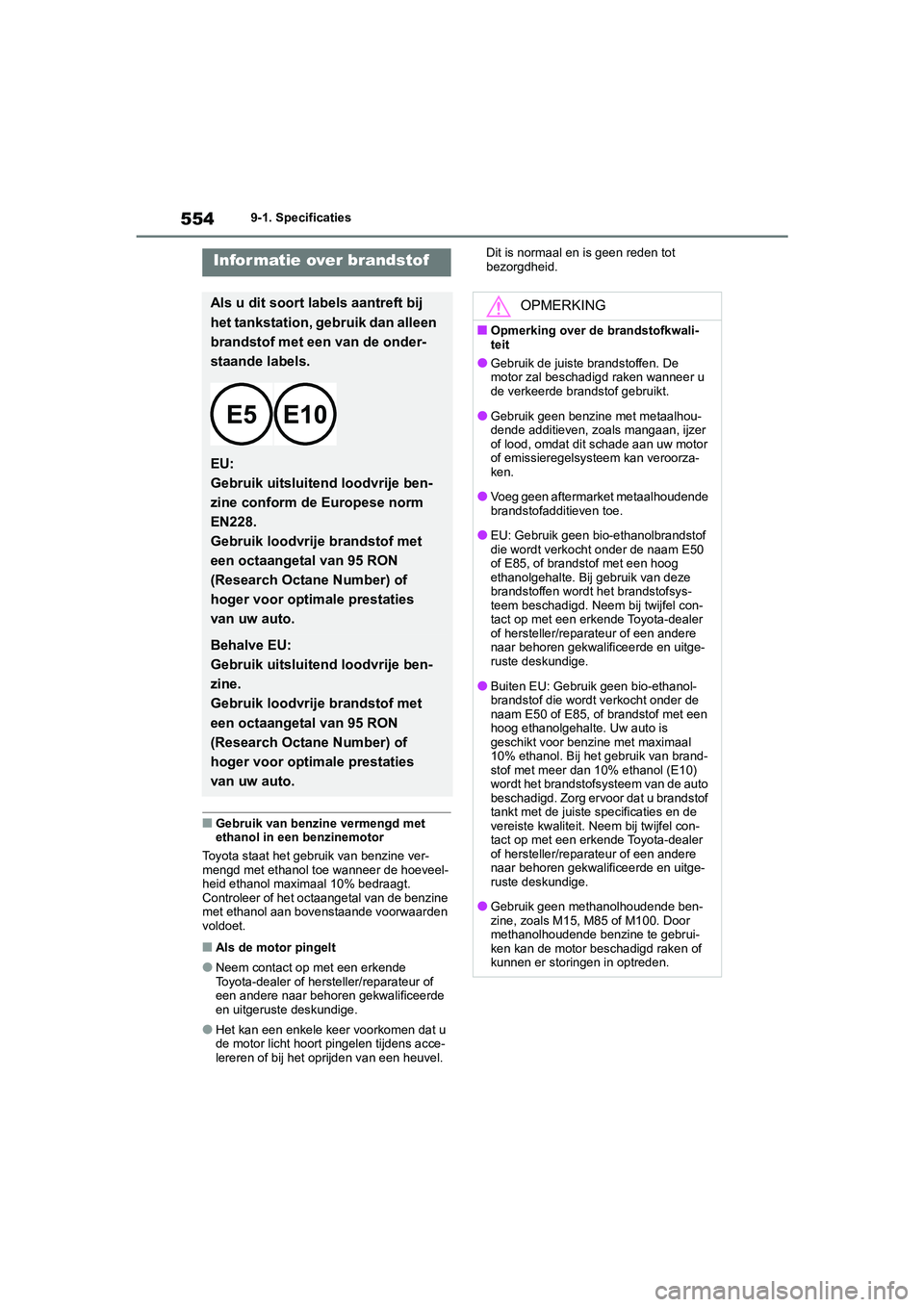

554
COROLLA HV_TMMT_EE9-1. Specificaties
■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine ver-
mengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt.
Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden
voldoet.
■Als de motor pingelt
●Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u
de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel. Dit is normaal en is geen reden tot
bezorgdheid.
Infor matie over brandstof
Als u dit soort la
bels aantreft bij
het tankstation, gebruik dan alleen
brandstof met een van de onder-
staande labels.
EU:
Gebruik uitsluitend loodvrije ben-
zine conform de Europese norm
EN228.
Gebruik loodvrije brandstof met
een octaangetal van 95 RON
(Research Octane Number) of
hoger voor optimale prestaties
van uw auto.
Behalve EU:
Gebruik uitsluitend loodvrije ben-
zine.
Gebruik loodvrije brandstof met
een octaangetal van 95 RON
(Research Octane Number) of
hoger voor optimale prestaties
van uw auto.
OPMERKING
■Opmerking over de brandstofkwali-
teit
●Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen benzine met metaalhou-
dende additieven, zoals mangaan, ijzer
of lood, omdat dit schade aan uw motor
of emissieregelsysteem kan veroorza-
ken.
●Voeg geen aftermarket metaalhoudende
brandstofadditieven toe.
●EU: Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50
of E85, of brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het brandstofsys-
teem beschadigd. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Buiten EU: Gebruik geen bio-ethanol-
brandstof die wordt verkocht onder de
naam E50 of E85, of brandstof met een
hoog ethanolgehalte. Uw auto is
geschikt voor benzine met maximaal
10% ethanol. Bij het gebruik van brand-
stof met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de auto
beschadigd. Zorg ervoor dat u brandstof
tankt met de juiste specificaties en de
vereiste kwaliteit. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Gebruik geen methanolhoudende ben-
zine, zoals M15, M85 of M100. Door
methanolhoudende benzine te gebrui-
ken kan de motor beschadigd raken of
kunnen er storingen in optreden.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 554 Thursday, October 3, 2019 10:56 AM

555
9

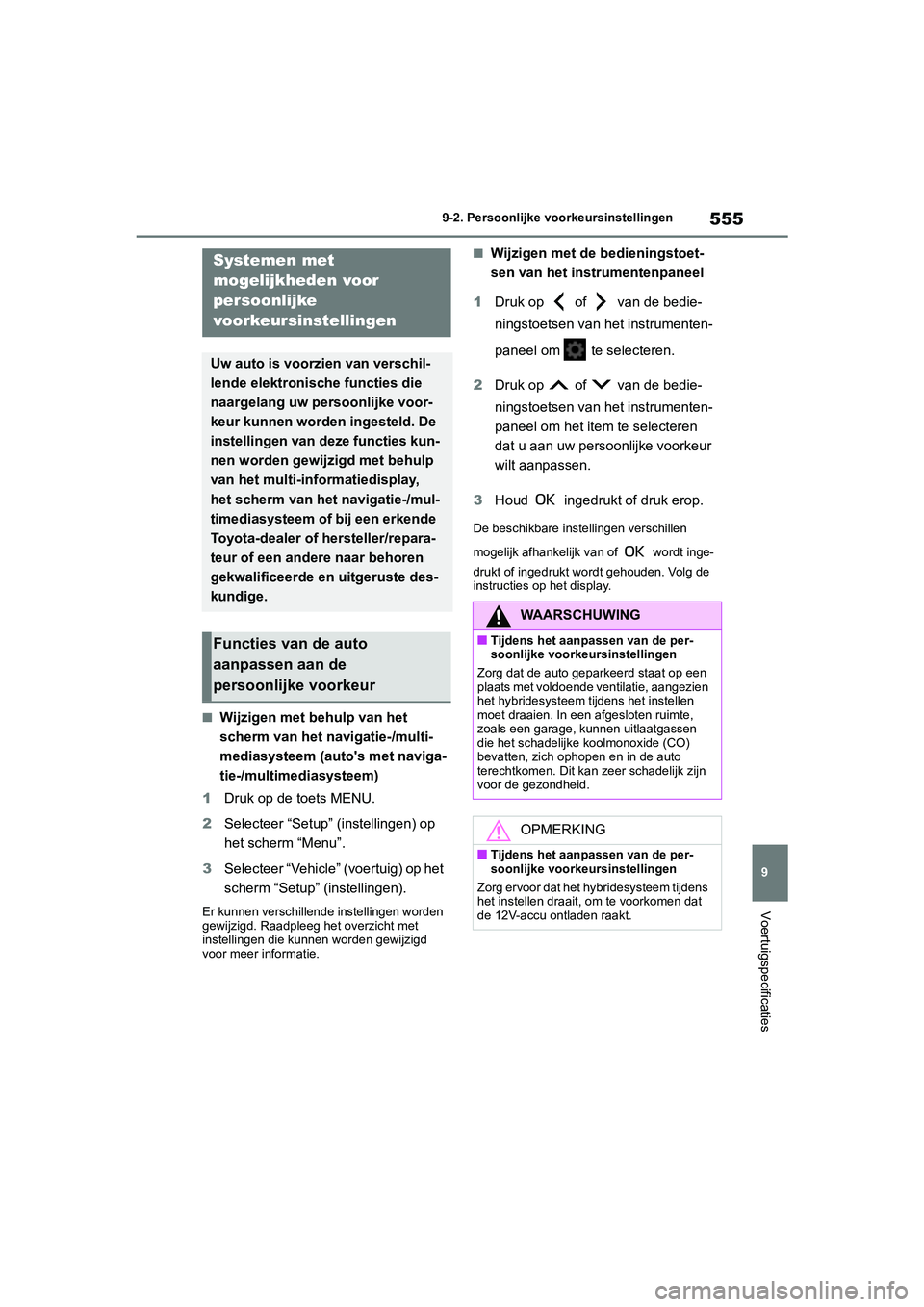

COROLLA HV_TMMT_EE 9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
9-2.Persoonlijke voorkeursinstellingen
■Wijzigen met behulp van het
scherm van het navigatie-/multi-
mediasysteem (auto's met naviga-
tie-/multimediasysteem)
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “Vehicle” (voertuig) op het
scherm “Setup” (instellingen).
Er kunnen verschillende instellingen worden
gewijzigd. Raadpleeg het overzicht met
instellingen die kunnen worden gewijzigd
voor meer informatie.
■Wijzigen met de bedieningstoet-
sen van het instrumentenpaneel
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om te selecteren.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om het item te selecteren
dat u aan uw persoonlijke voorkeur
wilt aanpassen.
3 Houd ingedrukt of druk erop.
De beschikbare instellingen verschillen
mogelijk afhankelijk van of wordt inge-
drukt of ingedrukt wordt gehouden. Volg de
instructies op het display.
Systemen met
mogelijkheden voor
persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschil-
lende elektronische functies die
naargelang uw persoonlijke voor-
keur kunnen worden ingesteld. De
instellingen van deze functies kun-
nen worden gewijzigd met behulp
van het multi-informatiedisplay,
het scherm van het navigatie-/mul-
timediasysteem of bij een erkende
Toyota-dealer of h ersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Functies van de auto
aanpassen aan de
persoonlijke voorkeur
WAARSCHUWING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie, aangezien
het hybridesysteem ti jdens het instellen
moet draaien. In een afgesloten ruimte,
zoals een garage, kunnen uitlaatgassen
die het schadelijke k oolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg ervoor dat het hybridesysteem tijdens
het instellen draait, om te voorkomen dat
de 12V-accu ontladen raakt.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 555 Thursday, October 3, 2019 10:56 AM

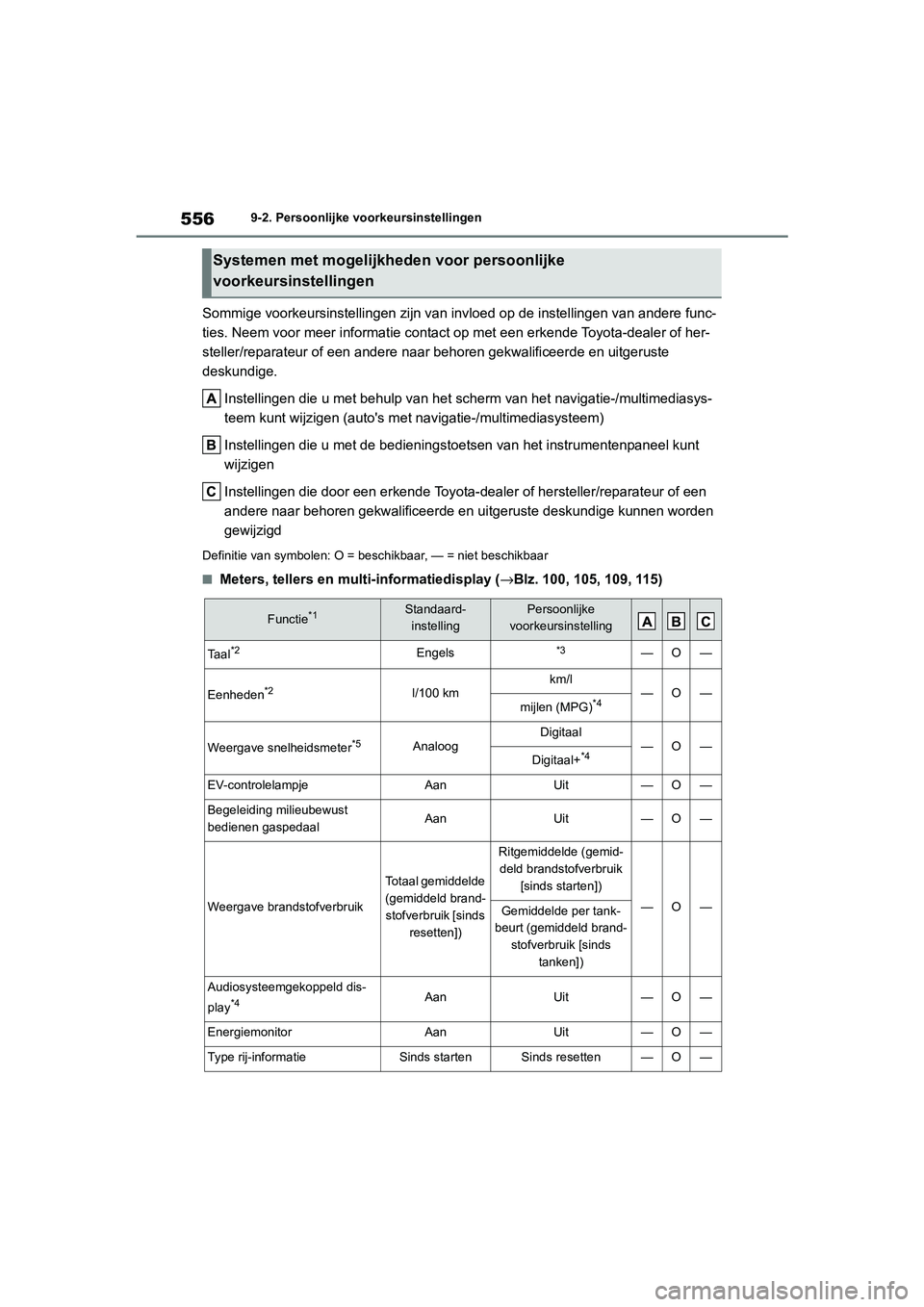

556
COROLLA HV_TMMT_EE9-2. Persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zij
n van invloed op de instelling en van andere func-
ties. Neem voor meer informatie contact op met een erkende Toyo ta-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Instellingen die u met behulp va n het scherm van het navigatie-/multimediasys-
teem kunt wijzi gen (auto's met navigat ie-/multimediasysteem)
Instellingen die u met de bedieni ngstoetsen van het instrumentenpaneel kunt
wijzigen
Instellingen die door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificee rde en uitgeruste deskundige kunnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, — = niet beschikbaar
■Meters, tellers en multi-informatiedisplay ( →Blz. 100, 105, 109, 115)
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
Functie*1Standaard-
instellingPersoonlijke
voorkeursinstelling
Taal*2Engels*3—O—
Eenheden*2l/100 kmkm/l—O—mijlen (MPG)*4
Weergave snelheidsmeter*5AnaloogDigitaal—O—Digitaal+*4
EV-controlelampjeAanUit—O—
Begeleiding milieubewust
bedienen gaspedaalAanUit—O—
Weergave brandstofverbruik
Totaal gemiddelde
(gemiddeld brand- stofverbruik [sinds resetten])
Ritgemiddelde (gemid-deld brandstofverbruik [sinds starten])
—O—Gemiddelde per tank-
beurt (gemiddeld brand-
stofverbruik [sinds tanken])
Audiosysteemgekoppeld dis-
play*4AanUit—O—
EnergiemonitorAanUit—O—
Type rij-informatieSinds startenSinds resetten—O—
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 556 Thursday, October 3, 2019 10:56 AM

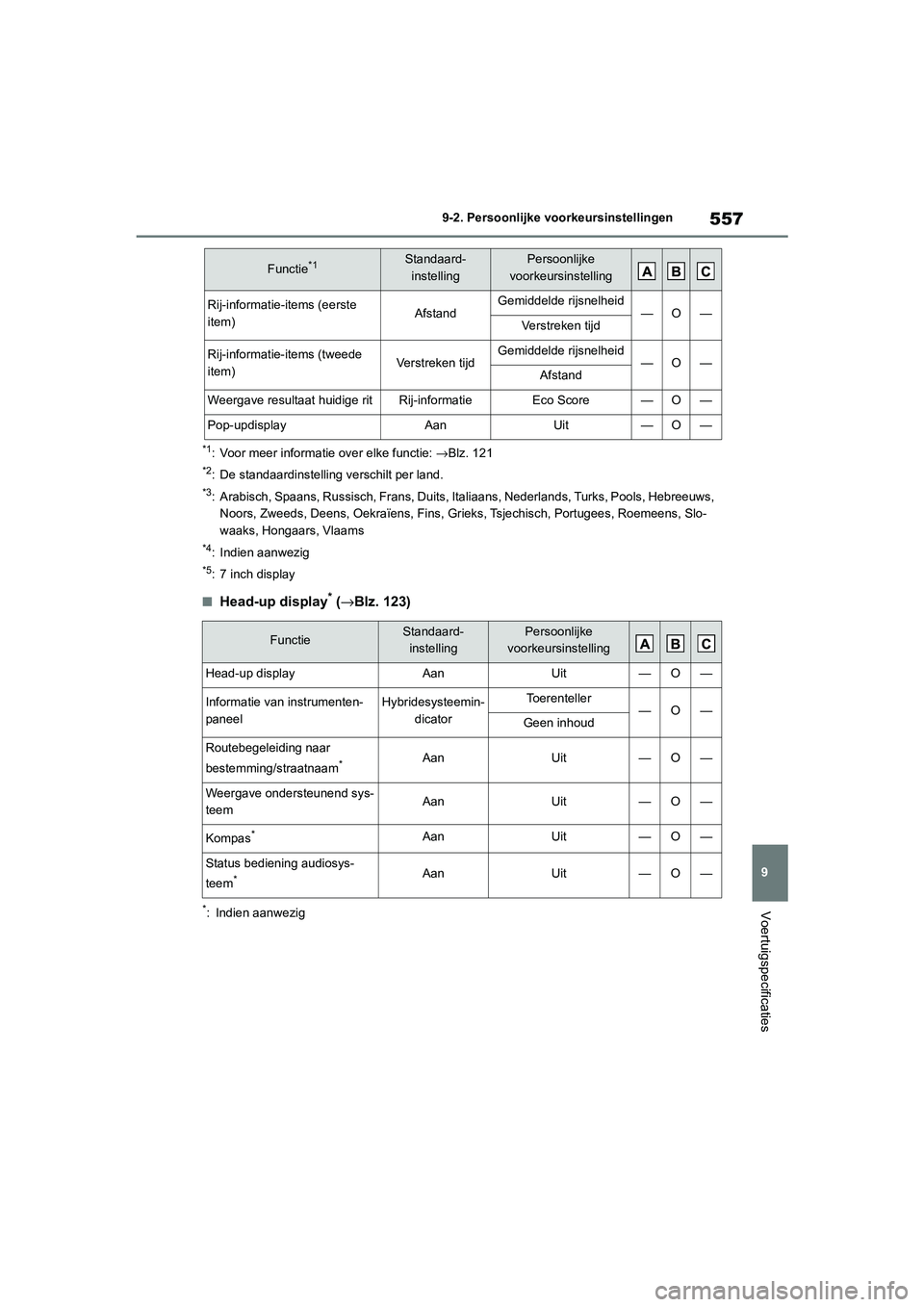

557
9
COROLLA HV_TMMT_EE 9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
*1: Voor meer informatie over elke functie:
→Blz. 121
*2: De standaardinstelli ng verschilt per land.
*3: Arabisch, Spaans, Russisch, Frans, Duits, Italiaans, Nederland s, Turks, Pools, Hebreeuws,
Noors, Zweeds, Deens, Oekraïens, F ins, Grieks, Tsjechisch, Portugees, Roemeens, Slo-
waaks, Hongaars, Vlaams
*4: Indien aanwezig
*5: 7 inch display
■Head-up display* ( → Blz. 123)
*: Indien aanwezig
Rij-informatie-items (eerste
item)AfstandGemiddelde rijsnelheid—O—Verstreken tijd
Rij-informatie-items (tweede
item)Verstreken tijdGemiddelde rijsnelheid—O—Afstand
Weergave resultaat huidige ritRij-informatieEco Score—O—
Pop-updisplayAanUit—O—
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Head-up displayAanUit—O—
Informatie van instrumenten-
paneelHybridesysteemin-
dicatorToerenteller—O—Geen inhoud
Routebegeleiding naar
bestemming/straatnaam*AanUit—O—
Weergave ondersteunend sys-
teemAanUit—O—
Kompas*AanUit—O—
Status bediening audiosys-
teem*AanUit—O—
Functie*1Standaard-instellingPersoonlijke
voorkeursinstelling
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 557 Thursday, October 3, 2019 10:56 AM

558

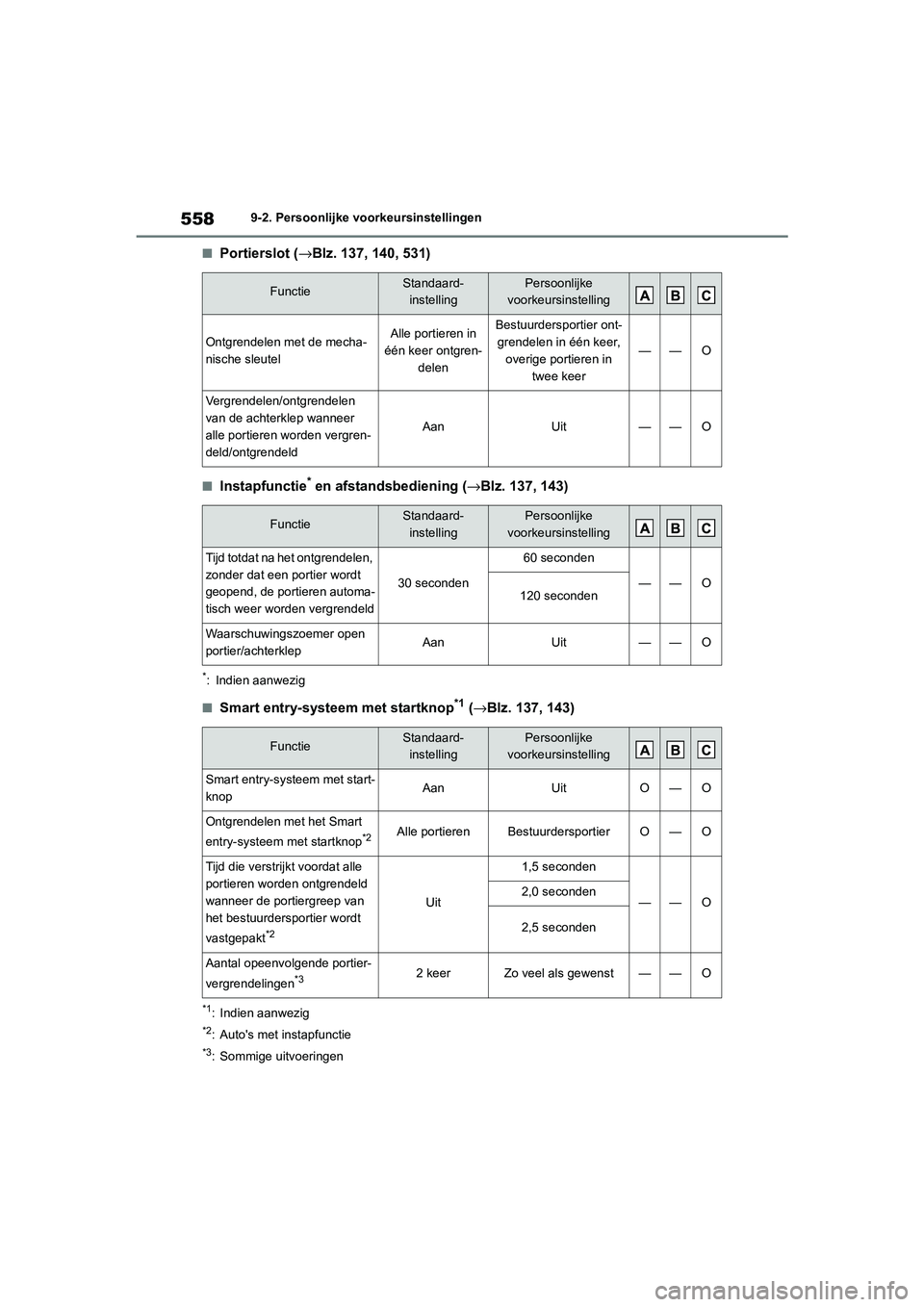

COROLLA HV_TMMT_EE9-2. Persoonlijke voorkeursinstellingen
■Portierslot (
→Blz. 137, 140, 531)
■Instapfunctie* en afstandsbediening ( →Blz. 137, 143)
*: Indien aanwezig
■Smart entry-systeem met startknop*1 (→Blz. 137, 143)
*1: Indien aanwezig
*2: Auto's met instapfunctie
*3: Sommige uitvoeringen
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Ontgrendelen met de mecha-
nische sleutelAlle portieren in
één keer ontgren- delenBestuurdersportier ont-grendelen in één keer, overige portieren in
twee keer
——O
Vergrendelen/ontgrendelen
van de achterklep wanneer
alle portieren worden vergren-
deld/ontgrendeld
AanUit——O
FunctieStandaard-instellingPersoonlijke
voorkeursinstelling
Tijd totdat na het ontgrendelen,
zonder dat een portier wordt
geopend, de portieren automa-
tisch weer worden vergrendeld
30 seconden
60 seconden
——O120 seconden
Waarschuwingszoemer open
portier/achterklepAanUit——O
FunctieStandaard- instellingPersoonlijke
voorkeursinstelling
Smart entry-systeem met start-
knopAanUitO—O
Ontgrendelen met het Smart
entry-systeem met startknop*2Alle portierenBestuurdersportierO—O
Tijd die verstrijkt voordat alle
portieren worden ontgrendeld
wanneer de portiergreep van
het bestuurdersportier wordt
vastgepakt
*2
Uit
1,5 seconden
——O2,0 seconden
2,5 seconden
Aantal opeenvolgende portier-
vergrendelingen*32 keerZo veel als gewenst——O
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 558 Thursday, October 3, 2019 10:56 AM

559
9

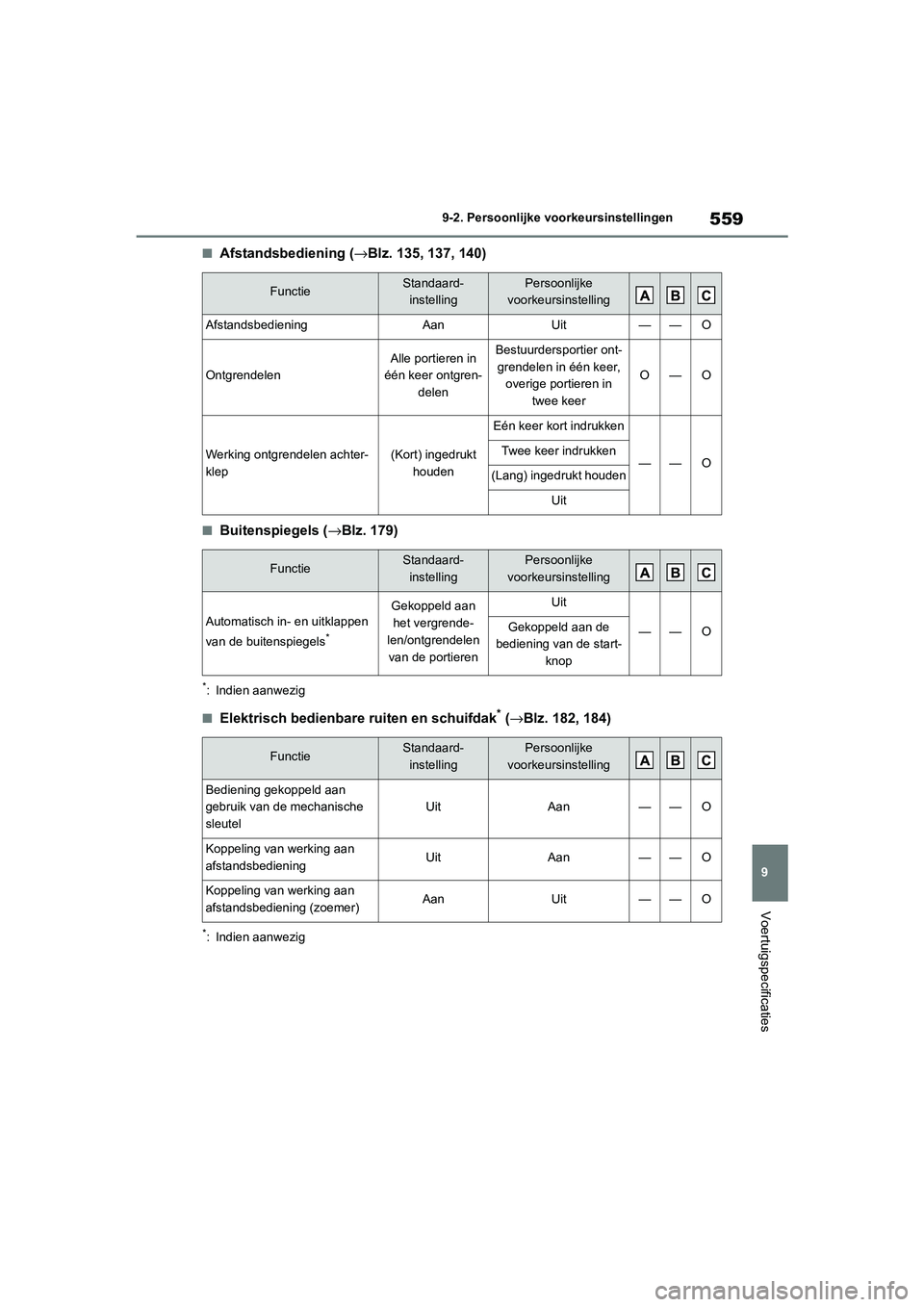

COROLLA HV_TMMT_EE 9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
■Afstandsbediening (
→Blz. 135, 137, 140)
■Buitenspiegels (→Blz. 179)
*: Indien aanwezig
■Elektrisch bedienbare ruiten en schuifdak* (→ Blz. 182, 184)
*: Indien aanwezig
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
AfstandsbedieningAanUit——O
Ontgrendelen
Alle portieren in
één keer ontgren-
delenBestuurdersportier ont-grendelen in één keer, overige portieren in twee keer
O—O
Werking ontgrendelen achter-
klep(Kort) ingedrukt houden
Eén keer kort indrukken
——OTwee keer indrukken
(Lang) ingedrukt houden
Uit
FunctieStandaard-instellingPersoonlijke
voorkeursinstelling
Automatisch in- en uitklappen
van de buitenspiegels*
Gekoppeld aan het vergrende-
len/ontgrendelen
van de portierenUit
——OGekoppeld aan de
bediening van de start- knop
FunctieStandaard-instellingPersoonlijke
voorkeursinstelling
Bediening gekoppeld aan
gebruik van de mechanische
sleutel
UitAan——O
Koppeling van werking aan
afstandsbedieningUitAan——O
Koppeling van werking aan
afstandsbediening (zoemer)AanUit——O
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 559 Thursday, October 3, 2019 10:56 AM
