TOYOTA COROLLA HYBRID 2020 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2020, Model line: COROLLA HYBRID, Model: TOYOTA COROLLA HYBRID 2020Pages: 586, PDF Size: 99.76 MB

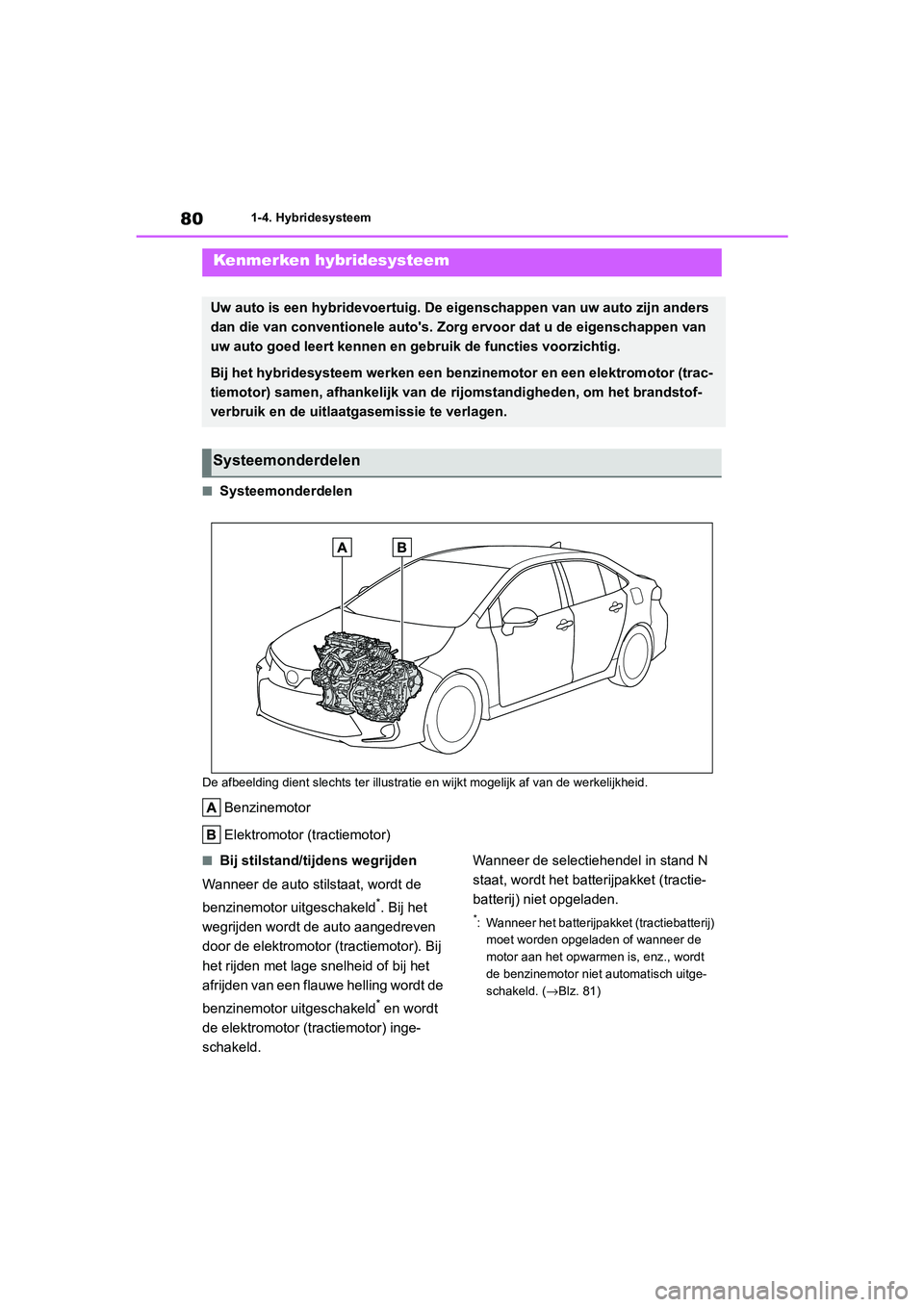

Page 81 of 586

80
COROLLA HV_TMMT_EE1-4. Hybridesysteem
1-4.Hybridesysteem
■Systeemonderdelen
De afbeelding dient slechts ter
illustratie en wijkt mogelijk af van de werkelijkheid.
Benzinemotor
Elektromotor (tractiemotor)
■Bij stilstand/tijdens wegrijden
Wanneer de auto stilstaat, wordt de
benzinemotor uitgeschakeld
*. Bij het
wegrijden wordt de auto aangedreven
door de elektromotor (tractiemotor). Bij
het rijden met lage snelheid of bij het
afrijden van een flauwe helling wordt de
benzinemotor uitgeschakeld
* en wordt
de elektromotor (t ractiemotor) inge-
schakeld. Wanneer de selectiehendel in stand N
staat, wordt het batte
rijpakket (tractie-
batterij) niet opgeladen.
*: Wanneer het batterijpakket (tractiebatterij) moet worden opgeladen of wanneer de
motor aan het opwarmen is, enz., wordt
de benzinemotor niet automatisch uitge-
schakeld. ( →Blz. 81)
Kenmerken hybridesysteem
Uw auto is een hybridevoertuig. De eigenschappen van uw auto zi jn anders
dan die van convention ele auto's. Zorg ervoor dat u de eigensch appen van
uw auto goed leert kennen en ge bruik de functies voorzichtig.
Bij het hybridesysteem werken een benzinemotor en een elektromo tor (trac-
tiemotor) samen, afhankelijk van d e rijomstandigheden, om het brandstof-
verbruik en de uitlaat gasemissie te verlagen.
Systeemonderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 80 T hursday, October 3, 2019 10:56 AM

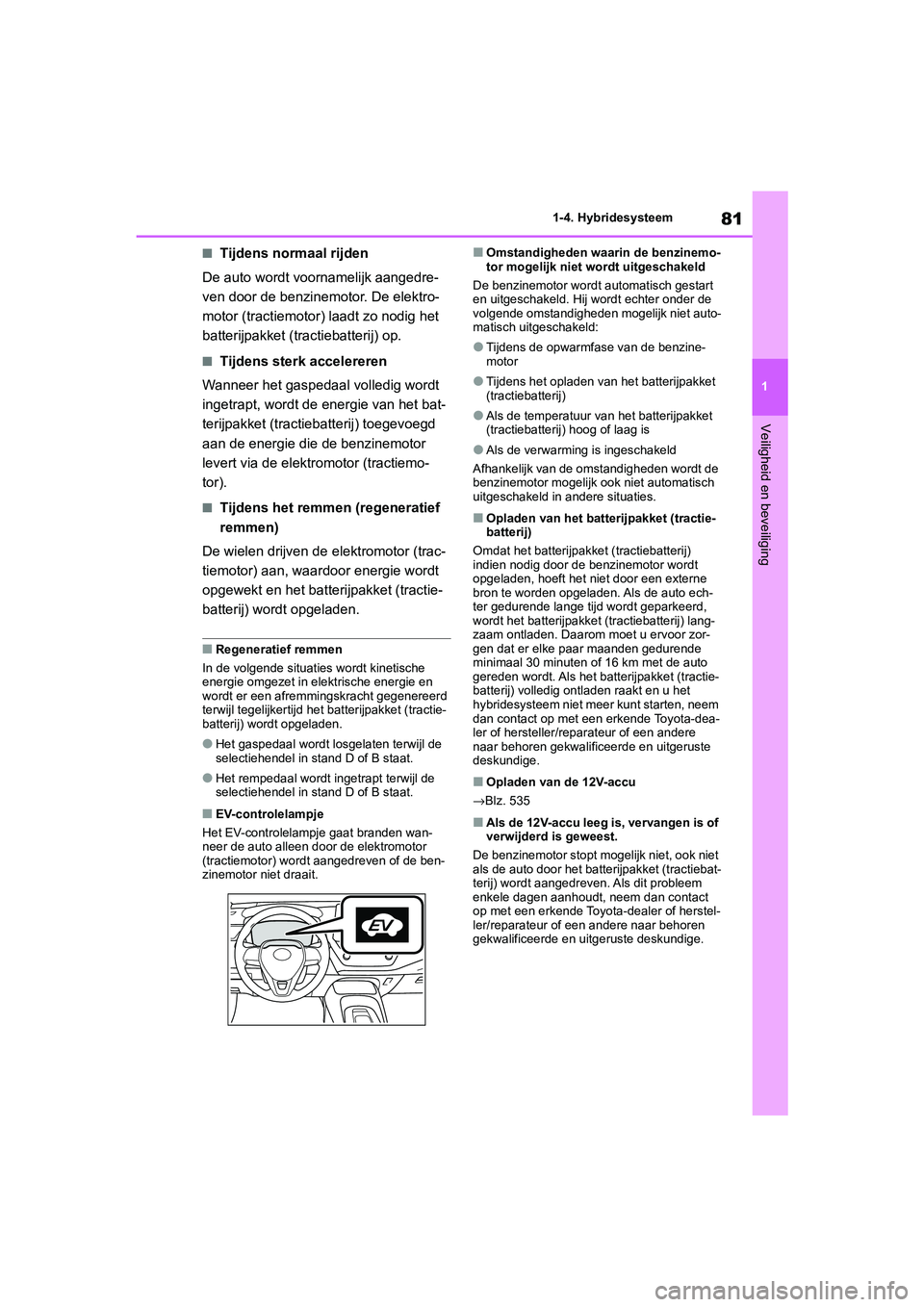

Page 82 of 586

81
1
COROLLA HV_TMMT_EE 1-4. Hybridesysteem
Veiligheid en beveiliging
■Tijdens normaal rijden
De auto wordt voornamelijk aangedre-
ven door de benzinemotor. De elektro-
motor (tractiemotor) laadt zo nodig het
batterijpakket (tractiebatterij) op.
■Tijdens sterk accelereren
Wanneer het gaspedaal volledig wordt
ingetrapt, wordt de energie van het bat-
terijpakket (tractiebatterij) toegevoegd
aan de energie die de benzinemotor
levert via de elektr omotor (tractiemo-
tor).
■Tijdens het remmen (regeneratief
remmen)
De wielen drijven de elektromotor (trac-
tiemotor) aan, waardoor energie wordt
opgewekt en het batterijpakket (tractie-
batterij) wordt opgeladen.
■Regeneratief remmen
In de volgende situaties wordt kinetische
energie omgezet in elektrische energie en
wordt er een afremmingskracht gegenereerd
terwijl tegelijkertijd he t batterijpakket (tractie-
batterij) wordt opgeladen.
●Het gaspedaal wordt losgelaten terwijl de
selectiehendel in stand D of B staat.
●Het rempedaal wordt ingetrapt terwijl de
selectiehendel in stand D of B staat.
■EV-controlelampje
Het EV-controlelampje gaat branden wan-
neer de auto alleen door de elektromotor
(tractiemotor) wordt aangedreven of de ben-
zinemotor niet draait.
■Omstandigheden waarin de benzinemo-
tor mogelijk niet wordt uitgeschakeld
De benzinemotor wordt automatisch gestart
en uitgeschakeld. Hij wordt echter onder de
volgende omstandigheden mogelijk niet auto-
matisch uitgeschakeld:
●Tijdens de opwarmfase van de benzine-
motor
●Tijdens het opladen van het batterijpakket
(tractiebatterij)
●Als de temperatuur van het batterijpakket
(tractiebatterij) hoog of laag is
●Als de verwarming is ingeschakeld
Afhankelijk van de omstandigheden wordt de
benzinemotor mogelijk ook niet automatisch
uitgeschakeld in andere situaties.
■Opladen van het batterijpakket (tractie-
batterij)
Omdat het batterijpakket (tractiebatterij)
indien nodig door de benzinemotor wordt
opgeladen, hoeft het niet door een externe
bron te worden opgeladen. Als de auto ech-
ter gedurende lange tijd wordt geparkeerd,
wordt het batterijpakket (tractiebatterij) lang-
zaam ontladen. Daarom moet u ervoor zor-
gen dat er elke paar maanden gedurende
minimaal 30 minuten of 16 km met de auto
gereden wordt. Als het batterijpakket (tractie-
batterij) volledig ontladen raakt en u het
hybridesysteem niet meer kunt starten, neem
dan contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
■Opladen van de 12V-accu
→ Blz. 535
■Als de 12V-accu leeg is, vervangen is of
verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet
als de auto door het batterijpakket (tractiebat-
terij) wordt aangedreven. Als dit probleem
enkele dagen aanhoudt, neem dan contact
op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 81 T hursday, October 3, 2019 10:56 AM

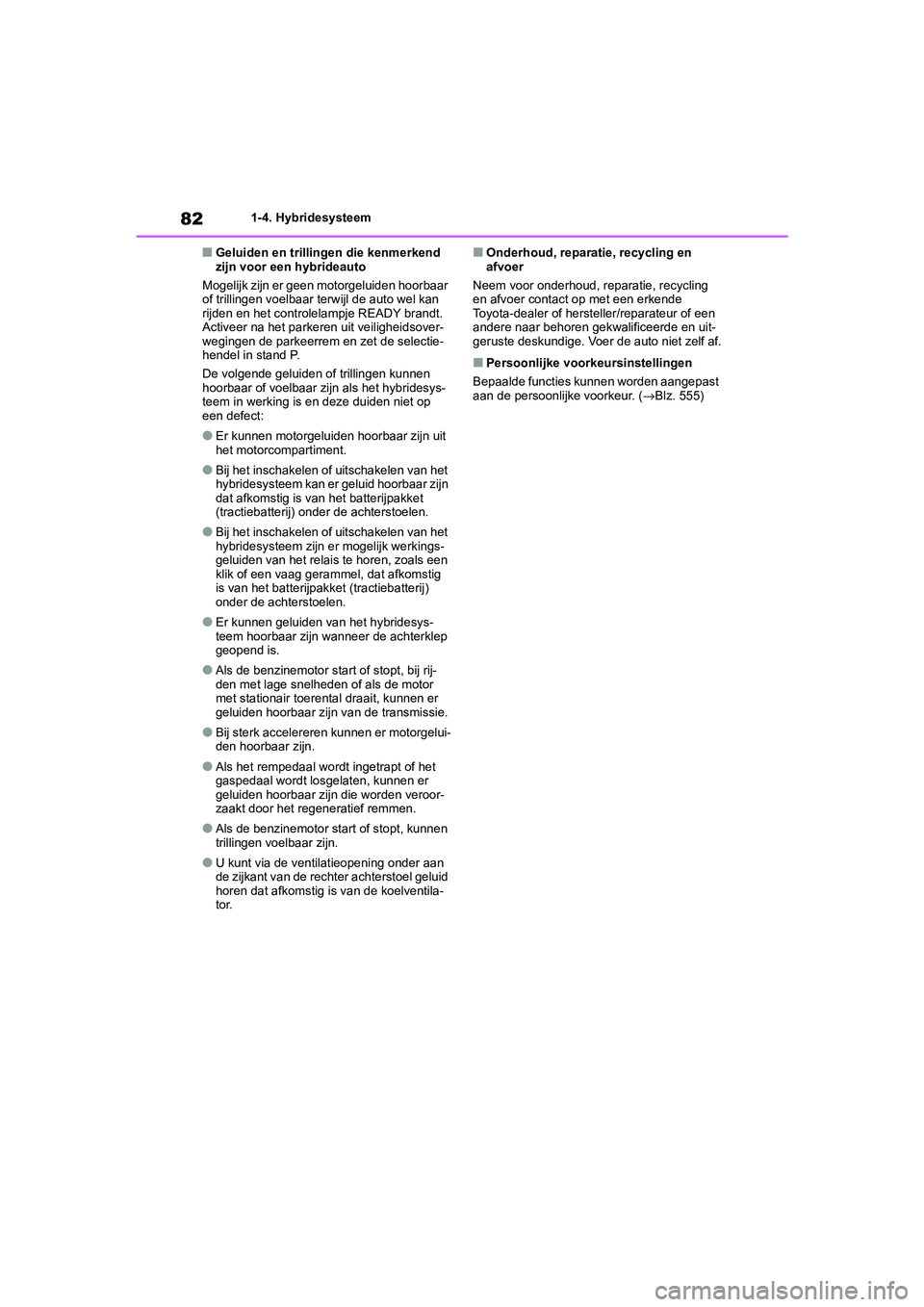

Page 83 of 586

82
COROLLA HV_TMMT_EE1-4. Hybridesysteem
■Geluiden en trillingen die kenmerkend
zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar
of trillingen voelbaar terwijl de auto wel kan
rijden en het controlelampje READY brandt.
Activeer na het parkeren uit veiligheidsover-
wegingen de parkeerrem en zet de selectie-
hendel in stand P.
De volgende geluiden of trillingen kunnen
hoorbaar of voelbaar zijn als het hybridesys-
teem in werking is en deze duiden niet op
een defect:
●Er kunnen motorgeluiden hoorbaar zijn uit
het motorcompartiment.
●Bij het inschakelen of uitschakelen van het
hybridesysteem kan er geluid hoorbaar zijn
dat afkomstig is van het batterijpakket
(tractiebatterij) onder de achterstoelen.
●Bij het inschakelen of uitschakelen van het
hybridesysteem zijn er mogelijk werkings-
geluiden van het relais te horen, zoals een
klik of een vaag gerammel, dat afkomstig
is van het batterijpakke t (tractiebatterij)
onder de achterstoelen.
●Er kunnen geluiden van het hybridesys-
teem hoorbaar zijn wanneer de achterklep
geopend is.
●Als de benzinemotor start of stopt, bij rij-
den met lage snelheden of als de motor
met stationair toerental draait, kunnen er
geluiden hoorbaar zijn van de transmissie.
●Bij sterk accelereren kunnen er motorgelui-
den hoorbaar zijn.
●Als het rempedaal wordt ingetrapt of het
gaspedaal wordt losgelaten, kunnen er
geluiden hoorbaar zijn die worden veroor-
zaakt door het regeneratief remmen.
●Als de benzinemotor start of stopt, kunnen
trillingen voelbaar zijn.
●U kunt via de ventilatieopening onder aan
de zijkant van de rechter achterstoel geluid
horen dat afkomstig is van de koelventila-
tor.
■Onderhoud, reparatie, recycling en
afvoer
Neem voor onderhoud, reparatie, recycling
en afvoer contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige. Voer de auto niet zelf af.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 555)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 82 T hursday, October 3, 2019 10:56 AM

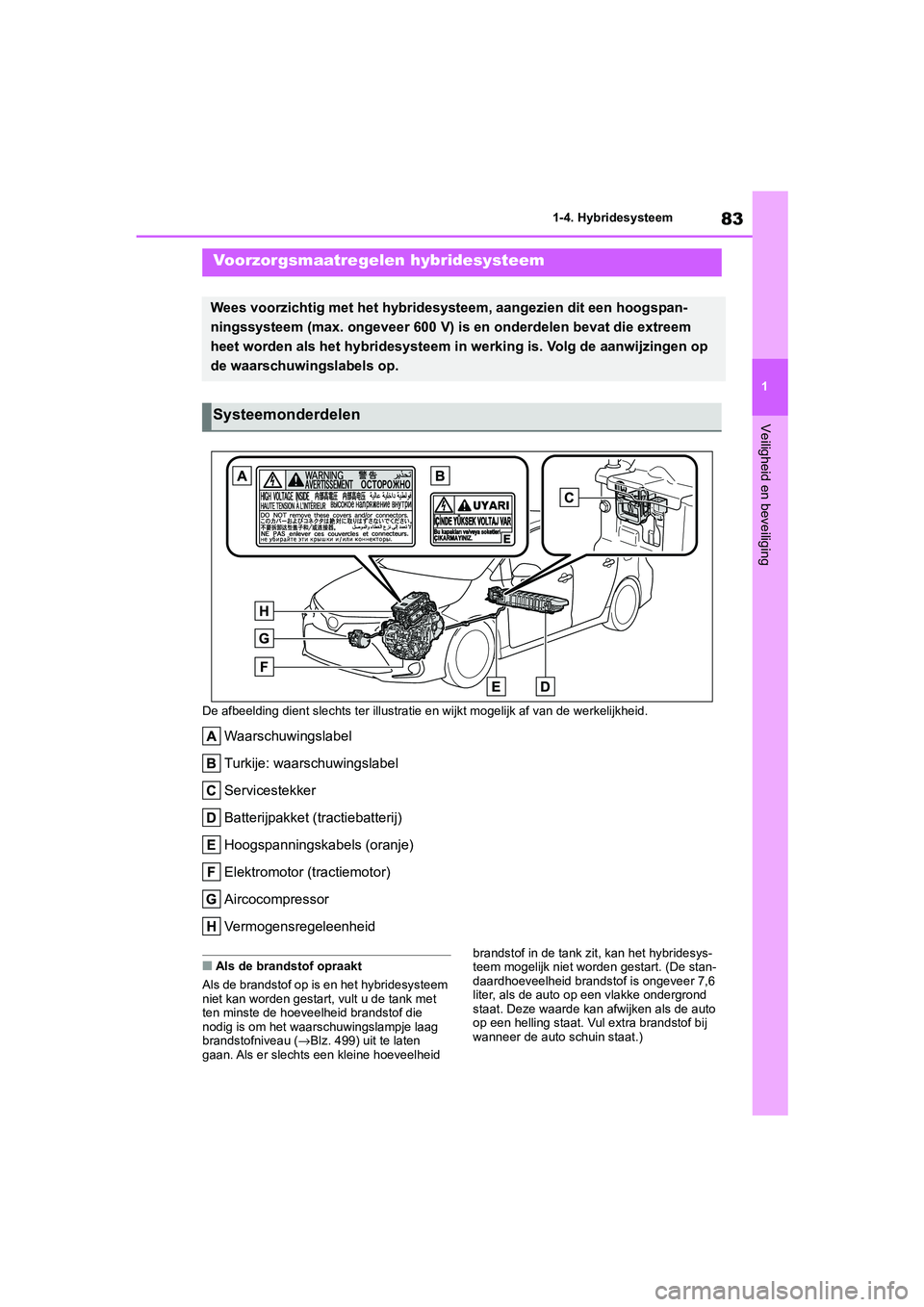

Page 84 of 586

83
1
COROLLA HV_TMMT_EE 1-4. Hybridesysteem
Veiligheid en beveiliging
De afbeelding dient slechts ter
illustratie en wijkt mogelijk af van de werkelijkheid.
Waarschuwingslabel
Turkije: waarschuwingslabel
Servicestekker
Batterijpakket (tractiebatterij)
Hoogspanningskabels (oranje)
Elektromotor (tractiemotor)
Aircocompressor
Vermogensregeleenheid
■Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem
niet kan worden gestart, vult u de tank met
ten minste de hoeveelheid brandstof die
nodig is om het waarschuwingslampje laag
brandstofniveau ( →Blz. 499) uit te laten
gaan. Als er slechts een kleine hoeveelheid brandstof in de tank zi
t, kan het hybridesys-
teem mogelijk niet worden gestart. (De stan-
daardhoeveelheid brandstof is ongeveer 7,6
liter, als de auto op een vlakke ondergrond
staat. Deze waarde kan afwijken als de auto
op een helling staat. Vul extra brandstof bij
wanneer de auto schuin staat.)
Voorzorgsmaatregelen hybridesysteem
Wees voorzichtig met het hybridesysteem, aangezien dit een hoog span-
ningssysteem (max. ongeveer 600 V) is en onderdelen bevat die e xtreem
heet worden als het hybridesyst eem in werking is. Volg de aanwi jzingen op
de waarschuwingslabels op.
Systeemonderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 83 T hursday, October 3, 2019 10:56 AM

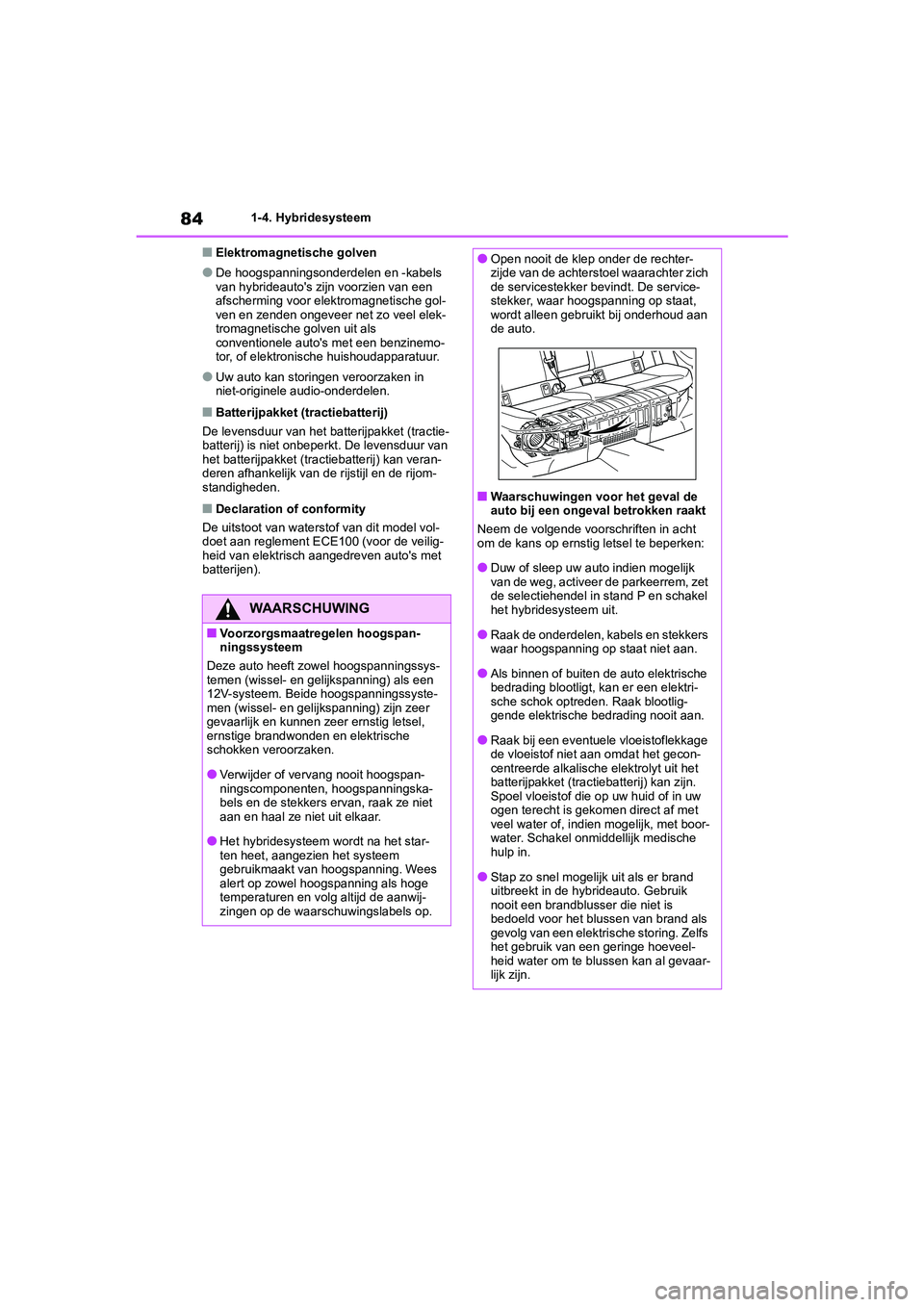

Page 85 of 586

84
COROLLA HV_TMMT_EE1-4. Hybridesysteem
■Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels
van hybrideauto's zi
jn voorzien van een
afscherming voor elektromagnetische gol-
ven en zenden ongeveer net zo veel elek-
tromagnetische golven uit als
conventionele auto's met een benzinemo-
tor, of elektronische huishoudapparatuur.
●Uw auto kan storingen veroorzaken in
niet-originele audio-onderdelen.
■Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractie-
batterij) is niet onbeperkt. De levensduur van
het batterijpakket (trac tiebatterij) kan veran-
deren afhankelijk van de rijstijl en de rijom-
standigheden.
■Declaration of conformity
De uitstoot van waters tof van dit model vol-
doet aan reglement ECE100 (voor de veilig-
heid van elektrisch aangedreven auto's met
batterijen).
WAARSCHUWING
■Voorzorgsmaatregelen hoogspan-
ningssysteem
Deze auto heeft zowel hoogspanningssys-
temen (wissel- en gelijkspanning) als een
12V-systeem. Beide hoogspanningssyste-
men (wissel- en gelij kspanning) zijn zeer
gevaarlijk en kunnen zeer ernstig letsel,
ernstige brandwonden en elektrische
schokken veroorzaken.
●Verwijder of vervang nooit hoogspan-
ningscomponenten, hoogspanningska-
bels en de stekkers ervan, raak ze niet
aan en haal ze niet uit elkaar.
●Het hybridesysteem wordt na het star-
ten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees
alert op zowel hoogspanning als hoge
temperaturen en volg altijd de aanwij-
zingen op de waarschuwingslabels op.
●Open nooit de klep onder de rechter-
zijde van de achterstoel waarachter zich
de servicestekker bevindt. De service-
stekker, waar hoogspanning op staat,
wordt alleen gebruikt bij onderhoud aan
de auto.
■Waarschuwingen voor het geval de
auto bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht
om de kans op ernstig letsel te beperken:
●Duw of sleep uw auto indien mogelijk
van de weg, activeer de parkeerrem, zet
de selectiehendel in stand P en schakel
het hybridesysteem uit.
●Raak de onderdelen, kabels en stekkers
waar hoogspanning op staat niet aan.
●Als binnen of buiten de auto elektrische
bedrading blootligt, k an er een elektri-
sche schok optreden. Raak blootlig-
gende elektrische bedrading nooit aan.
●Raak bij een eventuele vloeistoflekkage
de vloeistof niet aan omdat het gecon-
centreerde alkalische elektrolyt uit het
batterijpakket (tracti ebatterij) kan zijn.
Spoel vloeistof die op uw huid of in uw
ogen terecht is gekomen direct af met
veel water of, indien mogelijk, met boor-
water. Schakel onmiddellijk medische
hulp in.
●Stap zo snel mogelijk uit als er brand
uitbreekt in de hybrideauto. Gebruik
nooit een brandblusser die niet is
bedoeld voor het blussen van brand als
gevolg van een elektris che storing. Zelfs
het gebruik van een geringe hoeveel-
heid water om te blussen kan al gevaar-
lijk zijn.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 84 T hursday, October 3, 2019 10:56 AM

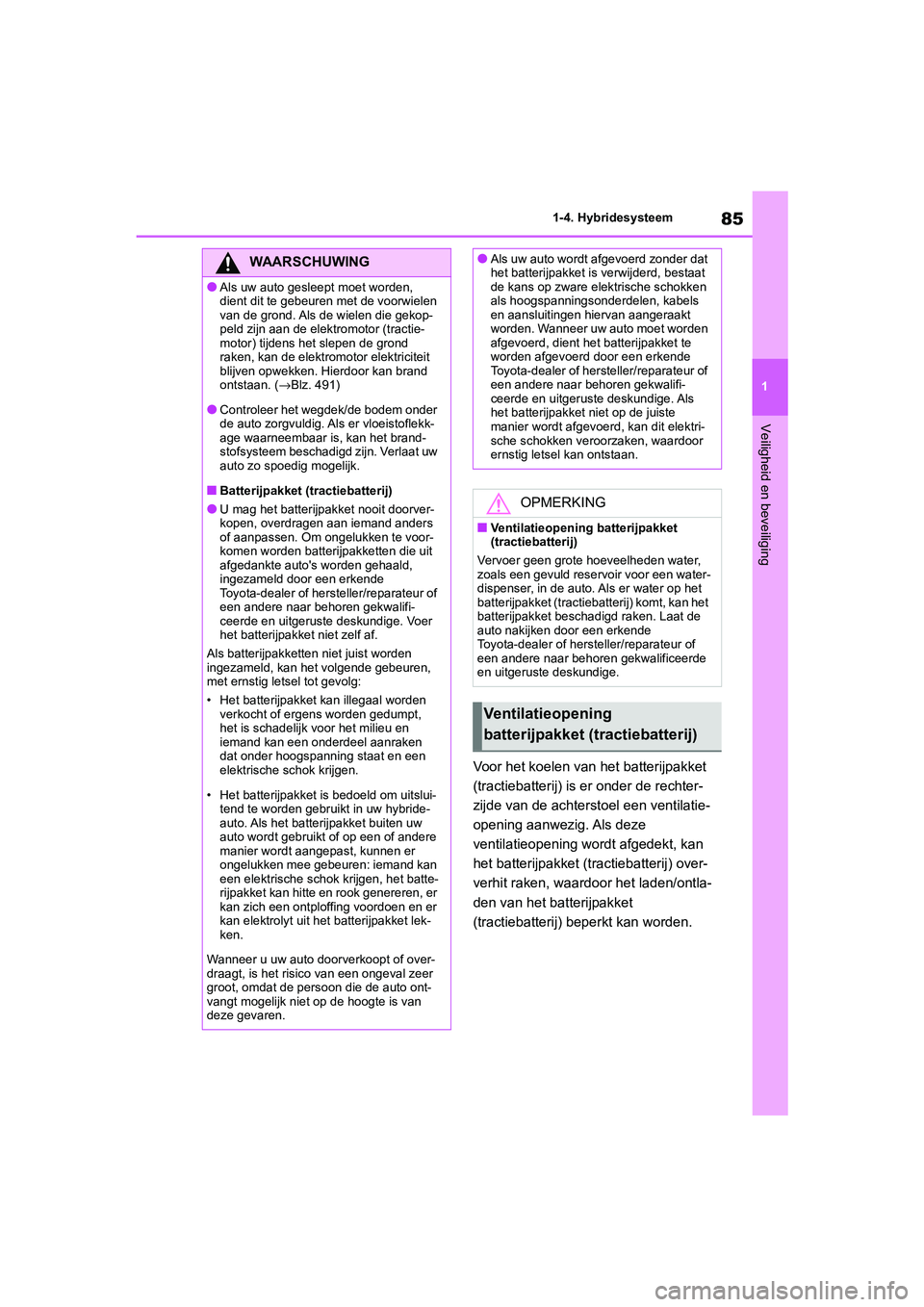

Page 86 of 586

85
1
COROLLA HV_TMMT_EE 1-4. Hybridesysteem
Veiligheid en beveiliging
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de rechter-
zijde van de achter
stoel een ventilatie-
opening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij) over-
verhit raken, waardoor het laden/ontla-
den van het bat terijpakket
(tractiebatterij) beperkt kan worden.
WAARSCHUWING
●Als uw auto gesleept moet worden,
dient dit te gebeuren met de voorwielen
van de grond. Als de wielen die gekop-
peld zijn aan de elektromotor (tractie-
motor) tijdens het slepen de grond
raken, kan de elektromotor elektriciteit
blijven opwekken. Hierdoor kan brand
ontstaan. ( →Blz. 491)
●Controleer het wegdek/de bodem onder
de auto zorgvuldig. Als er vloeistoflekk-
age waarneembaar is, kan het brand-
stofsysteem beschadigd zijn. Verlaat uw
auto zo spoedig mogelijk.
■Batterijpakket (tractiebatterij)
●U mag het batterijpakket nooit doorver-
kopen, overdragen aan iemand anders
of aanpassen. Om ongelukken te voor-
komen worden batterijpakketten die uit
afgedankte auto's worden gehaald,
ingezameld door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Voer
het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden
ingezameld, kan het volgende gebeuren,
met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden gedumpt,
het is schadelijk voor het milieu en
iemand kan een onderdeel aanraken
dat onder hoogspanning staat en een
elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitslui- tend te worden gebruikt in uw hybride-
auto. Als het batterijpakket buiten uw
auto wordt gebruikt of op een of andere
manier wordt aangepast, kunnen er
ongelukken mee gebeuren: iemand kan
een elektrische schok krijgen, het batte-
rijpakket kan hitte en rook genereren, er
kan zich een ontploffing voordoen en er
kan elektrolyt uit he t batterijpakket lek-
ken.
Wanneer u uw auto doorverkoopt of over-
draagt, is het risico van een ongeval zeer
groot, omdat de persoon die de auto ont-
vangt mogelijk niet op de hoogte is van
deze gevaren.
●Als uw auto wordt afgevoerd zonder dat
het batterijpakket is verwijderd, bestaat
de kans op zware elektrische schokken
als hoogspanningsonderdelen, kabels
en aansluitingen hiervan aangeraakt
worden. Wanneer uw auto moet worden
afgevoerd, dient het batterijpakket te
worden afgevoerd door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Als
het batterijpakket niet op de juiste
manier wordt afgevoerd, kan dit elektri-
sche schokken veroorzaken, waardoor
ernstig letsel kan ontstaan.
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
Vervoer geen grote hoeveelheden water,
zoals een gevuld reservoir voor een water-
dispenser, in de auto. Als er water op het
batterijpakket (tractiebatterij) komt, kan het
batterijpakket beschadigd raken. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Ventilatieopening
batterijpakket (tractiebatterij)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 85 T hursday, October 3, 2019 10:56 AM
Page 87 of 586

86
COROLLA HV_TMMT_EE1-4. Hybridesysteem
Het uitschak
elsysteem voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakel d als de botsings-
sensor een aanrijdi ng met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem
voor noodgevallen
in werking is getrede n, kunt u uw auto
niet meer star ten. Neem voor het her-
starten van het hyb ridesysteem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalif iceerde en uitge-
ruste deskundige.
Als er een storing in het hybridesys-
teem optreedt, o f als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dit geval het systeem opnieuw te star-
ten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
●Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de ventilatie-
opening blokkeren. Als deze ventilatie-
opening wordt afgedekt, kan het
batterijpakket (tractiebatterij) oververhit
raken, waardoor het laden/ontladen van
het batterijpakket (tractiebatterij)
beperkt kan worden, waardoor er moge-
lijk een storing kan ontstaan.
●Reinig de ventilatieopening regelmatig
om oververhitting van het batterijpakket
(tractiebatterij) te voorkomen.
●Laat de ventilatieopening niet nat of vuil
worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractie-
batterij) beschadigd raken.
●Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening
nog zichtbaar vuil is, raden wij u aan het
filter te reinigen of vervangen. Raad-
pleeg Blz. 474 voor meer informatie
over het reinigen van de filters.
Uitschakelsysteem voor
noodgevallen
Waarschuwingsmelding
hybridesysteem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 86 T hursday, October 3, 2019 10:56 AM
Page 88 of 586

87
1
COROLLA HV_TMMT_EE 1-5. Antidiefstalsysteem
Veiligheid en beveiliging

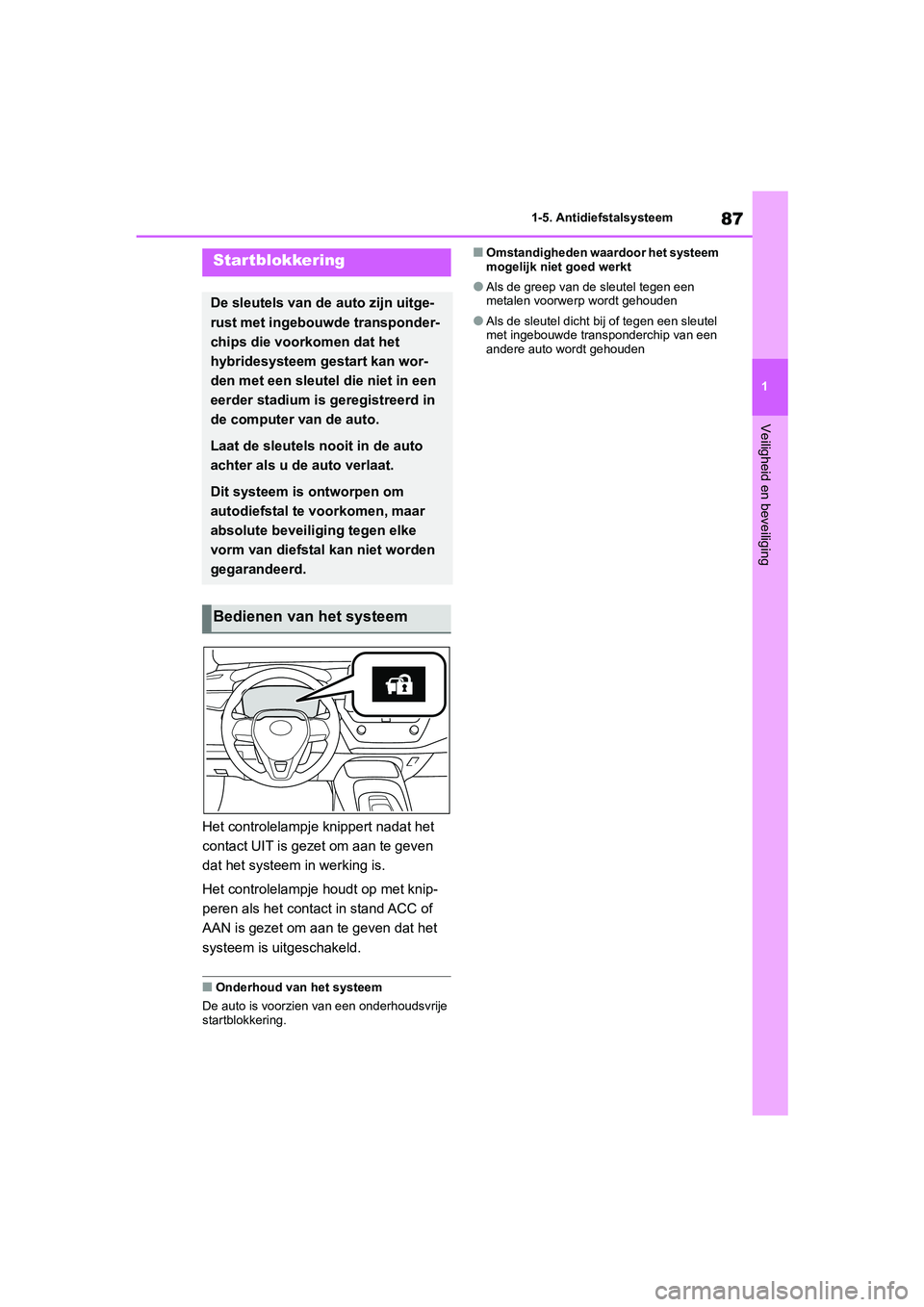

1-5.Antidiefstalsysteem
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het syst
eem in werking is.
Het controlelampje houdt op met knip-
peren als het contact in stand ACC of
AAN is gezet om aan te geven dat het
systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije
startblokkering.
■Omstandigheden waardoor het systeem
mogelijk niet goed werkt
●Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
●Als de sleutel dicht bij of tegen een sleutel
met ingebouwde transponderchip van een
andere auto wordt gehouden
Startblokkering
De sleutels van de auto zijn uitge-
rust met ingebouwde transponder-
chips die voorkomen dat het
hybridesysteem gestart kan wor-
den met een sleutel die niet in een
eerder stadium is geregistreerd in
de computer van de auto.
Laat de sleutels nooit in de auto
achter als u de auto verlaat.
Dit systeem is ontworpen om
autodiefstal te voorkomen, maar
absolute beveiliging tegen elke
vorm van diefstal kan niet worden
gegarandeerd.
Bedienen van het systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 87 T hursday, October 3, 2019 10:56 AM
Page 89 of 586

88
COROLLA HV_TMMT_EE1-5. Antidiefstalsysteem

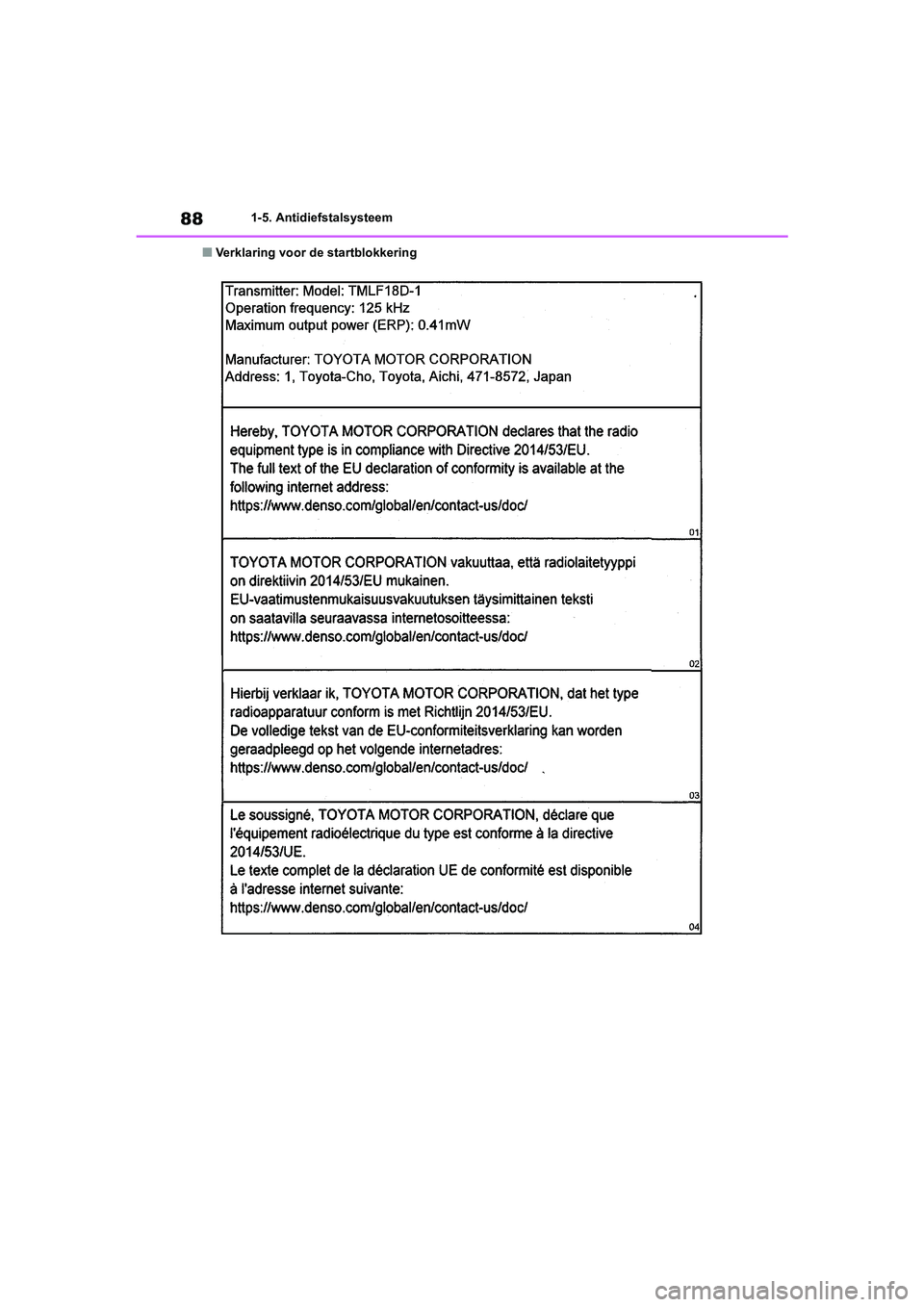

■Verklaring voor de startblokkering
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 88 T
hursday, October 3, 2019 10:56 AM
Page 90 of 586

89
1
COROLLA HV_TMMT_EE 1-5. Antidiefstalsysteem
Veiligheid en beveiliging
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 89 T
hursday, October 3, 2019 10:56 AM
