TOYOTA COROLLA HYBRID 2021 Instructieboekje (in Dutch)

1202-1. Instrumentenpaneel
COROLLA HV_TMMT_EE
*: Indien aanwezig
De afbeeldingen die hier worden gebruikt, dienen slechts als voorbeeld en verschillen mogelijk
van de daadwerkelijk door het head-up display weergegeven afbeelding.
Status ondersteunend systeem/aan navig atiesysteem gekoppelde displayzone
(indien aanwezig) ( Blz. 122)
Weergave schakelstand/displayzone RSA (Road Sign Assist) (indien aanwezig)
( Blz. 223, 290)
Weergave rijsnelheid
Displayzone hybridesysteemindicator/ toerenteller/buitentemperatuur
( Blz. 123)
■Het head-up display werkt wanneer
Het contact AAN staat.
■Bij gebruik van het head-up display
Met een (gepolariseerde) zonnebril op is het
head-up display soms moeilijk afleesbaar.
Pas de helderheid van het head-up display
aan of zet uw zonnebril af.
■Weergave straatnaam (auto's met navi-
gatiesysteem)
Alleen in de kaartgegevens geregistreerde
straatnamen worden weergegeven.
Head-up display*
Het head-up display projecteert allerl ei rijgerelateerde informatie en de
bedrijfsstatus van de ondersteunende systemen op de voorruit.
Systeemonderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 120 Tuesday, August 25, 2020 9:11 AM

121
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE
Selecteer op het multi-informatie-
display (
Blz. 117) en vervolgens
“HUD Main”.
■Inschakelen/uitschakelen van het
head-up display
Druk op van de bedieningstoetsen
van het instrumentenpaneel om het
head-up display in of uit te schakelen.
■Wijzigen van de instellingen van
het head-up display
Houd van de bedieningstoetsen
van het instrumentenpaneel ingedrukt
om de volgende instellingen te wijzigen:
 Helderheid en verticale positie van
het head-up display
Hiermee kunnen de helderheid en de verti-
cale positie van het head-up display worden
ingesteld.
Informatie op het display
Hiermee kunt u de weergave wijzigen tussen
de onderwerpen:
• Geen inhoud
• Hybridesysteemindicator
• Toerenteller
Hiermee kan de weergave van de volgende
onderwerpen worden in- of uitgeschakeld:
• Routebegeleiding naar bestemming
(indien aanwezig)
• Weergave ondersteunend systeem
• Kompas (weergave met rijrichting boven) (indien aanwezig)
• Status bediening audiosysteem (indien aanwezig)
 Hoek display
Hiermee kan de hoek van het head-up dis-
play worden ingesteld.
WAARSCHUWING
■Bij gebruik van het head-up display
●Controleer of de positie en de helder-
heid van het head-up display geen
belemmering vormen voor veilig rijden.
Als de positie of de helderheid van het
display niet goed is afgesteld, kan het
zicht van de bestuurder worden belem-
merd, waardoor een ongeval en ernstig
letsel kunnen ontstaan.
●Kijk tijdens het rijden niet voortdurend
op het head-up display, aangezien u
anders voetgangers, objecten op de
weg, enz. over het hoofd kunt zien.
OPMERKING
■Projector head-up display
●Plaats geen bekers of blikjes drinken in
de buurt van de projector van het
head-up display. Als de projector nat
wordt, kunnen er elektrische storingen
ontstaan.
●Plaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
●Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Dit kan tot mechanische defecten lei-
den.
Gebruik van het head-up
display
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 121 Tuesday, August 25, 2020 9:11 AM

1222-1. Instrumentenpaneel
COROLLA HV_TMMT_EE
■Inschakelen/uitschakelen van het
head-up display
Als het head-up display is uitgeschakeld, blijft
het uitgeschakeld als het contact UIT en ver-
volgens weer AAN wordt gezet.
■Helderheid display
De helderheid van het head-up display kan
worden ingesteld via op het multi-infor-
matiedisplay. Bovendien wordt de helderheid
automatisch aangepast aan de lichtsterkte
van de omgeving.
■Weergave status ondersteunend
systeem
Hiermee wordt de status van de vol-
gende systemen weergegeven:
 Dynamic Radar Cruise Control met
volledig snelheidsbereik ( Blz. 274)
LTA (Lane Tracing Assist)
(Blz. 265)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de
desbetreffende systemen voor meer infor-
matie.
■Aan navigatiesysteem gekop-
pelde displayzone (indien aanwe-
zig)
De volgende gegevens van het naviga-
tiesysteem worden weergegeven:
 Straatnaam
 Routebegeleiding naar bestemming
 Kompas (weergave rijrichting boven)
Pop-updisplays voor de onderstaande
systemen worden i ndien nodig weerge-
geven:
■Ondersteunende systemen
Geeft een waarschuwing/melding/tip of
de bedrijfsst atus van een relevant sys-
teem weer.
 PCS (Pre-Crash Safety-systeem)
(Blz. 256)
 Brake Override-systeem
(Blz. 204)
 Wegrijregeling ( Blz. 205)
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display. Zie de beschrijving van de
desbetreffende systemen voor meer infor-
matie.
WAARSCHUWING
■Waarschuwing met betrekking tot het
instellen van het head-up display
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie als het
hybridesysteem tijdens het wijzigen van
instellingen op het scherm instellingen in
werking is. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten,
zich ophopen en in de auto terechtkomen.
Dit kan zeer schadelijk zijn voor de
gezondheid.
OPMERKING
■Bij het wijzigen van de instellingen
van het head-up display
Zorg ervoor dat het hybridesysteem tijdens
het instellen van het head-up display
draait, om te voorkomen dat de 12V-accu
ontladen raakt.
Status ondersteunend
systeem/aan navigatiesysteem
gekoppelde displayzone
(indien aanwezig)
Pop-updisplay
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 122 Tuesday, August 25, 2020 9:11 AM

123
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE
■Icoon
Wordt weergegeven als op het
multi-informatiedisplay een waarschu-
wingsmelding wordt weergegeven.
(Blz. 526)
■Waarschuwingsmelding
Sommige waarschuwingsmeldingen
worden indien nodig weergegeven,
overeenkomstig bepaalde voorwaar-
den.
Gedetailleerde inhoud die op het head-up
display wordt weergegeven verschilt moge-
lijk van de weergave op het multi-informatie-
display.
■Status bediening audiosysteem
(indien aanwezig)
Wordt weergegeven wanneer de bedie-
ningstoetsen voor het audiosysteem op
het stuurwiel worden bediend.
■Status handsfree-systeem (indien
aanwezig)
Wordt weergegeven als het hands-
free-systeem wordt bediend.
■Wanneer er een pop-updisplay wordt
weergegeven
Wanneer er een pop-updisplay wordt weer-
gegeven, wordt het actuele display mogelijk
niet langer weergegeven. In dat geval keert
het display terug zodra het pop-updisplay is
verdwenen.
■Hybridesysteemindicator
Laadgebied
Hybride eco-gebied
Eco-gebied
PWR-gebied
Er wordt dezelfde informatie weergegeven
als op het multi-informatiedisplay (hybride-
systeemindicator). Zie Blz. 114 voor meer
informatie.
■Toerenteller
Geeft het motortoerental aan in
omwentelingen per minuut.
■Weergave buitentemperatuur
Weergegeven als het contact AAN
staat of als het controlelampje lage bui-
tentemperatuur knippert.
■Weergave buitentemperatuur
●Wanneer de omgevingstemperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje lage buitentemperatuur gedurende
ongeveer 10 seconden knipperen en dooft
de weergave van de buitentemperatuur. In
dit geval wordt het display opnieuw weer-
gegeven wanneer de buitentemperatuur
ongeveer 5°C of hoger wordt.
Weergave hybridesysteem-
indicator/toerenteller/
buitentemperatuur
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 123 Tuesday, August 25, 2020 9:11 AM

1242-1. Instrumentenpaneel
COROLLA HV_TMMT_EE
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*: Indien aanwezig
Scherm audiosysteem
Multi-informatiedisplay
Bedieningstoetsen instrumentenpa-
neel
■Scherm audiosysteem
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Energiemonitor”
wordt weergegeven, selecteert u “Energie”.
■Multi-informatiedisplay
Druk een aantal keer op de bedie-
ningstoetsen van het instrumentenpa-
neel op het stuurwiel om de weergave
van de energiemonitor te selecteren.
Energiemonitor/
verbruiksscherm*
U kunt de status van het hybride-
systeem zien op het multi-informa-
tiedisplay en op het scherm van
het audiosysteem.
Systeemonderdelen
Energiemonitor
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 124 Tuesday, August 25, 2020 9:11 AM

125
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE

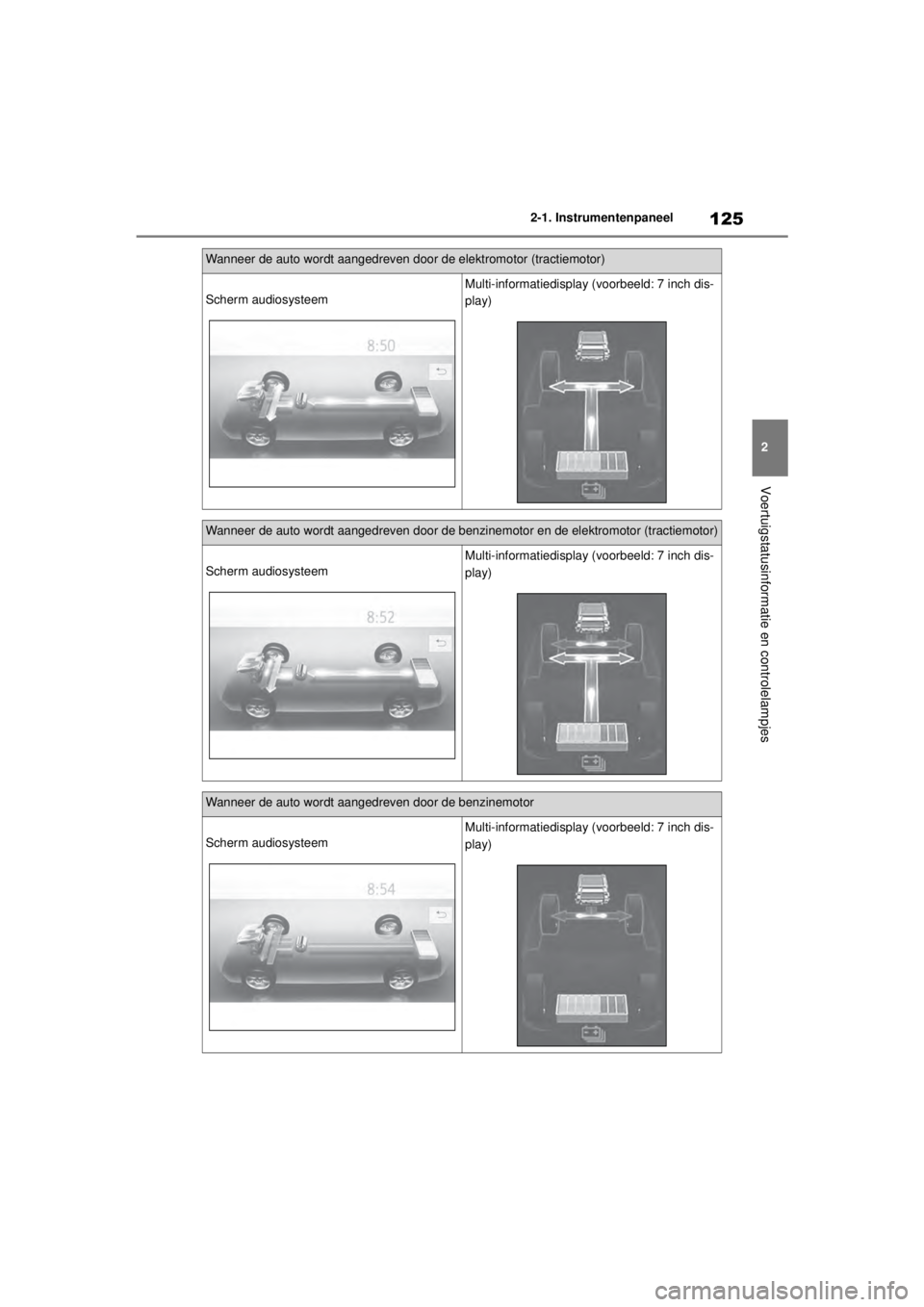

Wanneer de auto wordt aangedreven door de elektromotor (tractiemotor)
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
Wanneer de auto wordt aangedreven door de benzinemotor en de elektromotor (tractiemotor)
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
Wanneer de auto wordt aangedreven door de benzinemotor
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book
Page 125 Tuesday, August 25, 2020 9:11 AM

1262-1. Instrumentenpaneel
COROLLA HV_TMMT_EE De volgende afbeeldingen zijn slechts voorbeelden
en kunnen licht afwijken van de werkelijke
situaties.
Wanneer het batterijpakket (tractiebatterij) wordt geladen
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
Wanneer er geen energieoverdracht plaatsvindt
Scherm audiosysteem
Multi-informatiedisplay (voorbeeld: 7 inch dis-
play)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 126 Tuesday, August 25, 2020 9:11 AM

127
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
COROLLA HV_TMMT_EE
■Status batterijpakket (tractiebatte-
rij)
Scherm audiosysteem
Laag
Grootlicht
Multi-informatiedisplayDimlicht
Grootlicht
De volgende afbeeldingen zijn slechts voor-
beelden en kunnen licht afwijken van de
werkelijke situaties.
■Ritinformatie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Ritinformatie”
wordt weergegeven, selecteert u “Ritinfor-
matie”.
Resetten van de verbruiksgegevens
Het brandstofverbruik gedurende de
laatste 15 minuten
Actueel brandstofverbruik
De geregenereerde energie gedu-
rende de laatste 15 minuten
Eén symbool staat voor 30 Wh. Er worden
maximaal 5 symbolen getoond.
Gemiddelde rijsnelheid sinds het
starten van het hybridesysteem.
Verstreken tijd sinds het starten van
het hybridesysteem.
Actieradius
Het gemiddelde brandstofverbruik
gedurende de laatste 15 minuten wordt
door middel van kleuren verdeeld in
vorige gemiddelden en gemiddelden
sinds de laatste keer dat het contact
AAN is gezet. Het weergegeven gemid-
delde brandstofverbruik is een globale
waarde.
Ve rb r u i k
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 127 Tuesday, August 25, 2020 9:11 AM

1282-1. Instrumentenpaneel
COROLLA HV_TMMT_EE De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
■Geschiedenis
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Geschiedenis”
wordt weergegeven, selecteert u “Geschie-
denis”.
Het laagste gemeten brandstofver-
bruik
Recent brandstofverbruik
Vorige gemeten brandstofverbruik
De gegevens uit de geschiedenis
resetten
Het recente brandstofverbruik bij-
werken
De geschiedenis van het gemiddelde
brandstofverbruik is door middel van
kleuren verdeeld in vorige gemiddelden
en het gemiddelde brandstofverbruik
sinds de gegevens de laatste keer zijn
bijgewerkt. Het weergegeven gemid-
delde brandstofverbruik is een globale
waarde.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
■De gegevens uit de geschiedenis bij-
werken
Werk het recente brandstofverbruik bij door
“Knipsel” te selecteren om het actuele brand-
stofverbruik opnieuw te meten.
■De gegevens resetten
De verbruiksgegevens kunnen worden
gewist door “Wissen” te selecteren.
■Actieradius
Geeft de geschatte maximale afstand aan die
nog met de in de tank aanwezige brandstof
kan worden gereden.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik.
Hierdoor kan de werkelijke afstand die nog
kan worden gereden, afwijken van de weer-
gegeven afstand.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 128 Tuesday, August 25, 2020 9:11 AM

3
129
3
Voordat u gaat rijden
COROLLA HV_TMMT_EE
Voordat u gaat rijden
.3-1. Informatie over sleutelsSleutels .................................. 130
3-2. Openen, sluiten en vergrendelen van de
portieren
Portieren ................................ 133
Achterklep.............................. 136
Smart entry-systeem met startknop ...................... 139
3-3. Verstellen van de stoelen Voorstoelen............................ 186
Achterstoelen......................... 187
Hoofdsteunen ........................ 188
3-4. Verstellen van het stuurwiel en de spiegels
Stuurwiel ................................ 191
Binnenspiegel ........................ 192
Buitenspiegels ....................... 193
3-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten .. 196
Schuifdak ............................... 199
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 129 Tuesday, August 25, 2020 9:11 AM
