TOYOTA FR-S 2013 Owners Manual (in English)

391
7
For owners

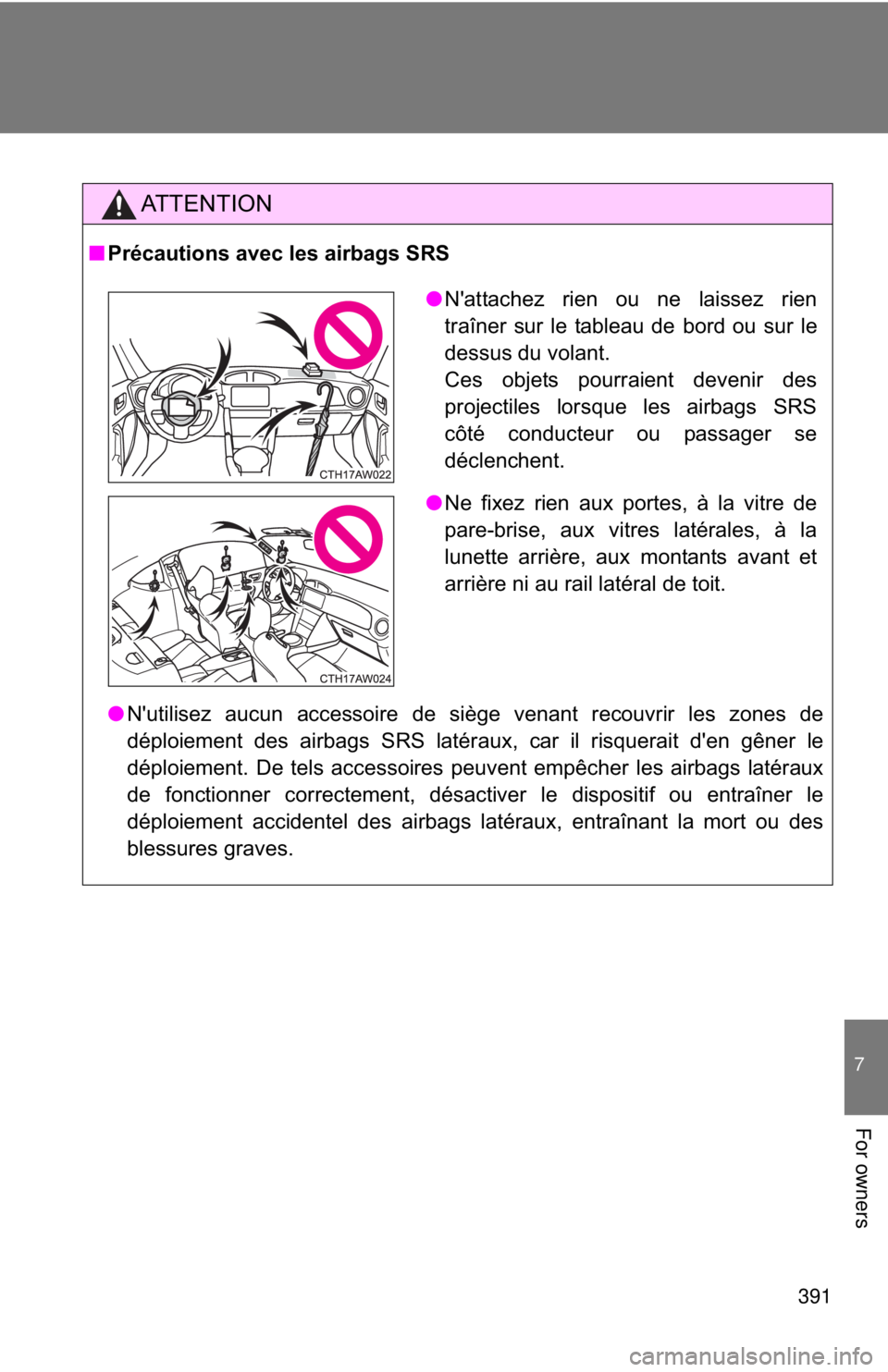

AT T E N T I O N
■Précautions avec les airbags SRS
● N'utilisez aucun accessoire de siège venant recouvrir les zones de
déploiement des airbags SRS latéraux, car il risquerait d'en gêner le
déploiement. De tels accessoires peuvent empêcher les airbags latéraux
de fonctionner correctement, désactiver le dispositif ou entraîner le
déploiement accidentel des airbags latéraux, entraînant la mort ou des
blessures graves.
●N'attachez rien ou ne laissez rien
traîner sur le tableau de bord ou sur le
dessus du volant.
Ces objets pourraient devenir des
projectiles lorsque les airbags SRS
côté conducteur ou passager se
déclenchent.
● Ne fixez rien aux portes, à la vitre de
pare-brise, aux vitres latérales, à la
lunette arrière, aux montants avant et
arrière ni au rail latéral de toit.

392

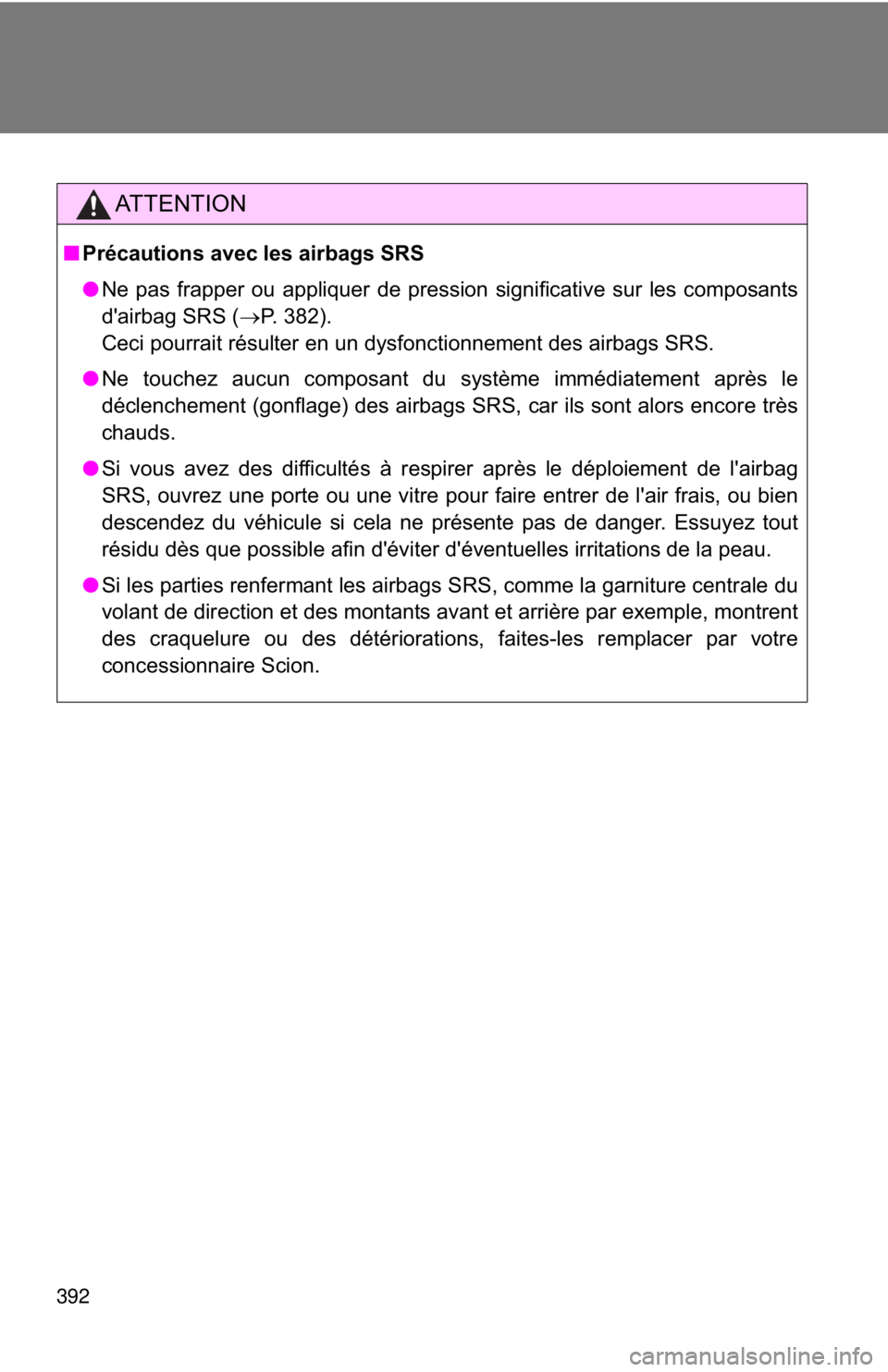

AT T E N T I O N
■Précautions avec les airbags SRS
●Ne pas frapper ou appliquer de pression significative sur les composants
d'airbag SRS ( oP. 382).
Ceci pourrait résulter en un dysfonctionnement des airbags SRS.
● Ne touchez aucun composant du système immédiatement après le
déclenchement (gonflage) des airbags SRS, car ils sont alors encore très
chauds.
● Si vous avez des difficultés à respirer après le déploiement de l'airbag
SRS, ouvrez une porte ou une vitre pour faire entrer de l'air frais, ou bien
descendez du véhicule si cela ne présente pas de danger. Essuyez tout
résidu dès que possible afin d'éviter d'éventuelles irritations de la peau.
● Si les parties renfermant les airbags SRS, comme la garniture centrale du
volant de direction et des montants avant et arrière par exemple, montrent
des craquelure ou des détériorations, faites-les remplacer par votre
concessionnaire Scion.

393
7
For owners
AT T E N T I O N

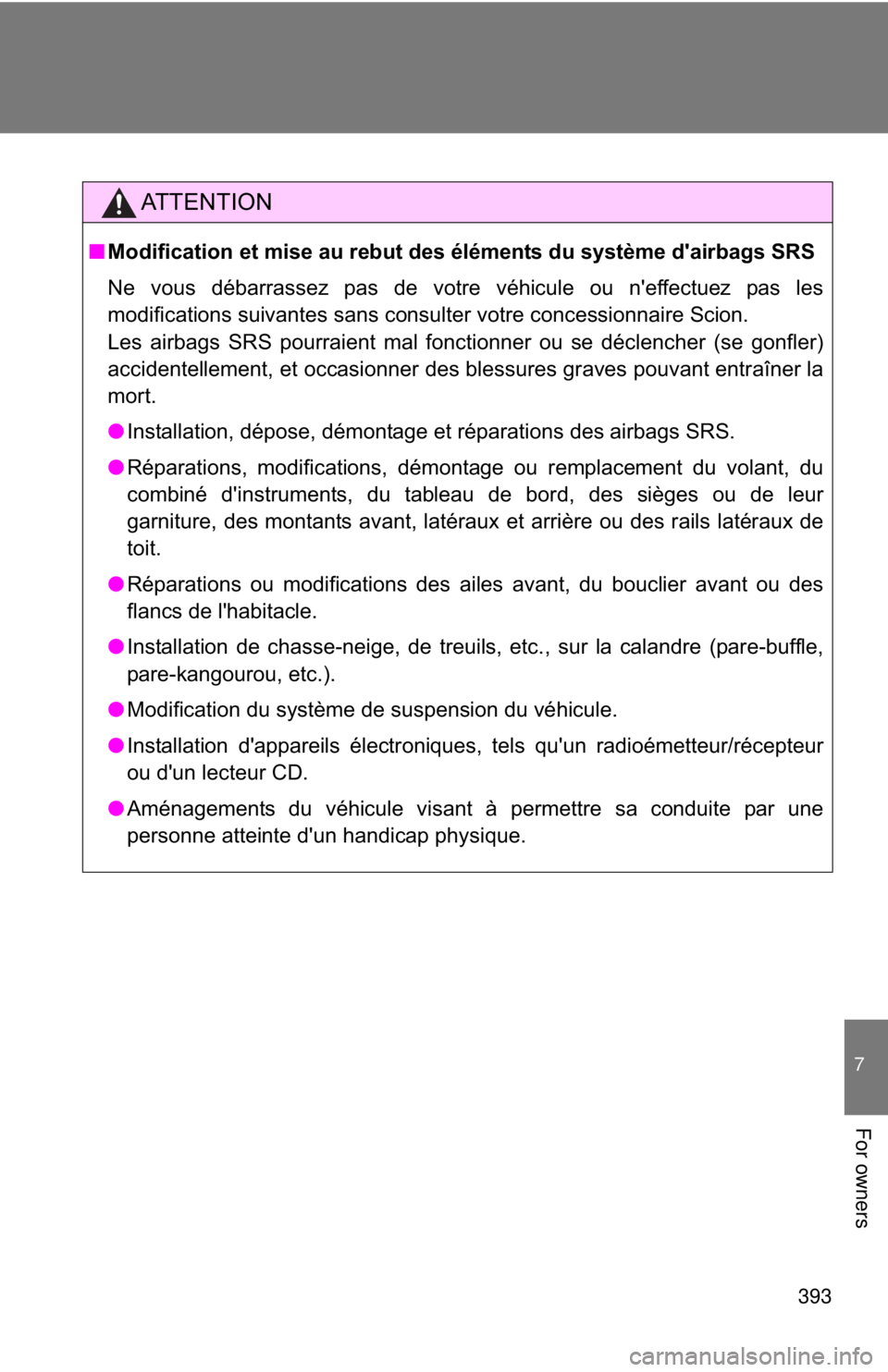

■Modification et mise au rebut des éléments du système d'airbags SRS
Ne vous débarrassez pas de votre véhicule ou n'effectuez pas les
modifications suivantes sans consulter votre concessionnaire Scion.
Les airbags SRS pourraient mal fonctionner ou se déclencher (se gonfler)
accidentellement, et occasionner des blessures graves pouvant entraîner la
mort.
● Installation, dépose, démontage et réparations des airbags SRS.
● Réparations, modifications, démontage ou remplacement du volant, du
combiné d'instruments, du tableau de bord, des sièges ou de leur
garniture, des montants avant, latéraux et arrière ou des rails latéraux de
toit.
● Réparations ou modifications des ailes avant, du bouclier avant ou des
flancs de l'habitacle.
● Installation de chasse-neige, de treuils, etc., sur la calandre (pare-buffle,
pare-kangourou, etc.).
● Modification du système de suspension du véhicule.
● Installation d'appareils électroniques, tels qu'un radioémetteur/récepteur
ou d'un lecteur CD.
● Aménagements du véhicule visant à permettre sa conduite par une
personne atteinte d'un handicap physique.

394

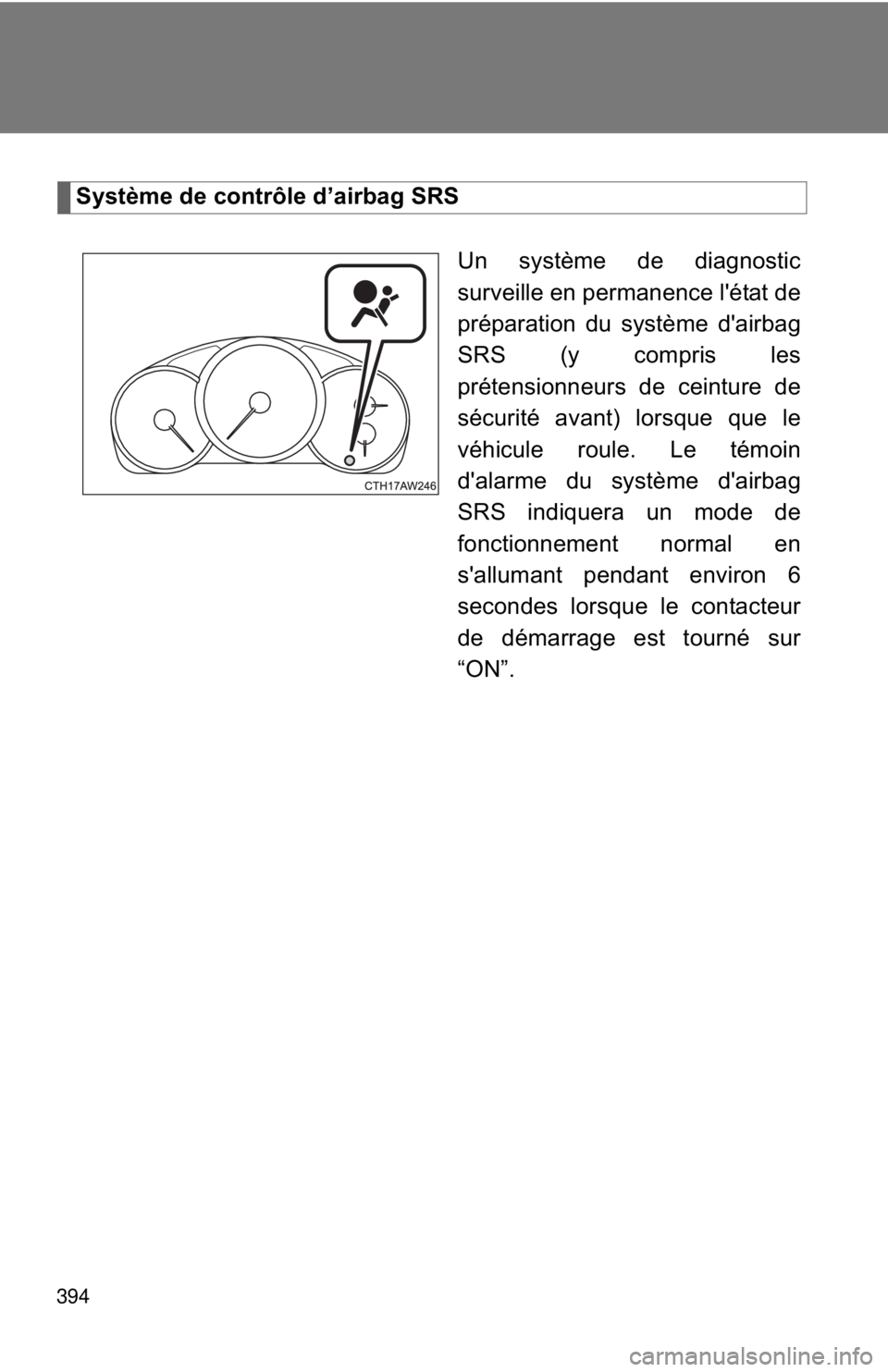

Système de contrôle d’airbag SRSUn système de diagnostic
surveille en permanence l'état de
préparation du système d'airbag
SRS (y compris les
prétensionneurs de ceinture de
sécurité avant) lorsque que le
véhicule roule. Le témoin
d'alarme du système d'airbag
SRS indiquera un mode de
fonctionnement normal en
s'allumant pendant environ 6
secondes lorsque le contacteur
de démarrage est tourné sur
“ON”.

395
7
For owners

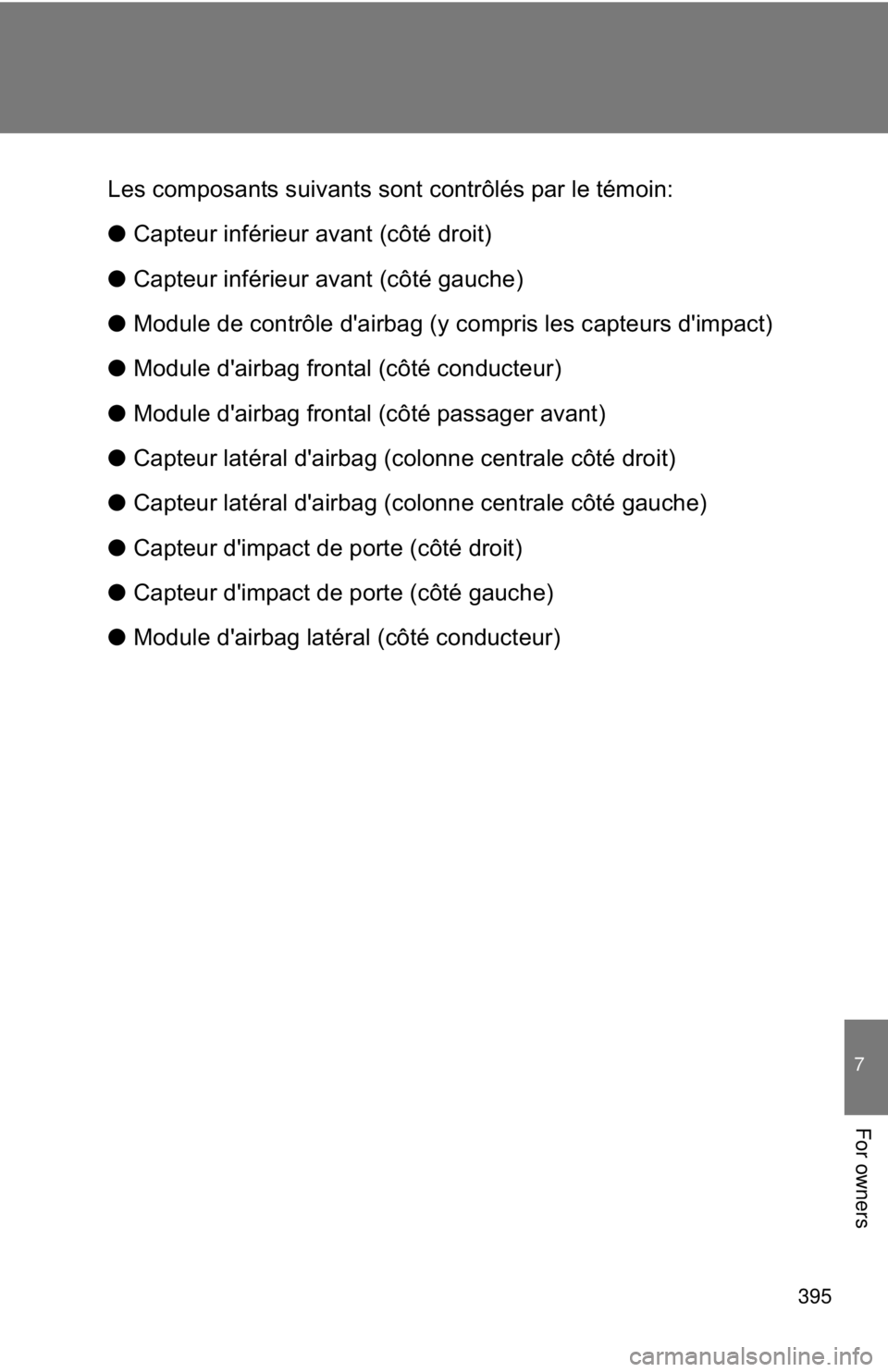

Les composants suivants sont contrôlés par le témoin:
●Capteur inférieur avant (côté droit)
● Capteur inférieur avant (côté gauche)
● Module de contrôle d'airbag (y compris les capteurs d'impact)
● Module d'airbag frontal (côté conducteur)
● Module d'airbag frontal (côté passager avant)
● Capteur latéral d'airbag (colonne centrale côté droit)
● Capteur latéral d'airbag (colonne centrale côté gauche)
● Capteur d'impact de porte (côté droit)
● Capteur d'impact de porte (côté gauche)
● Module d'airbag latéral (côté conducteur)

396

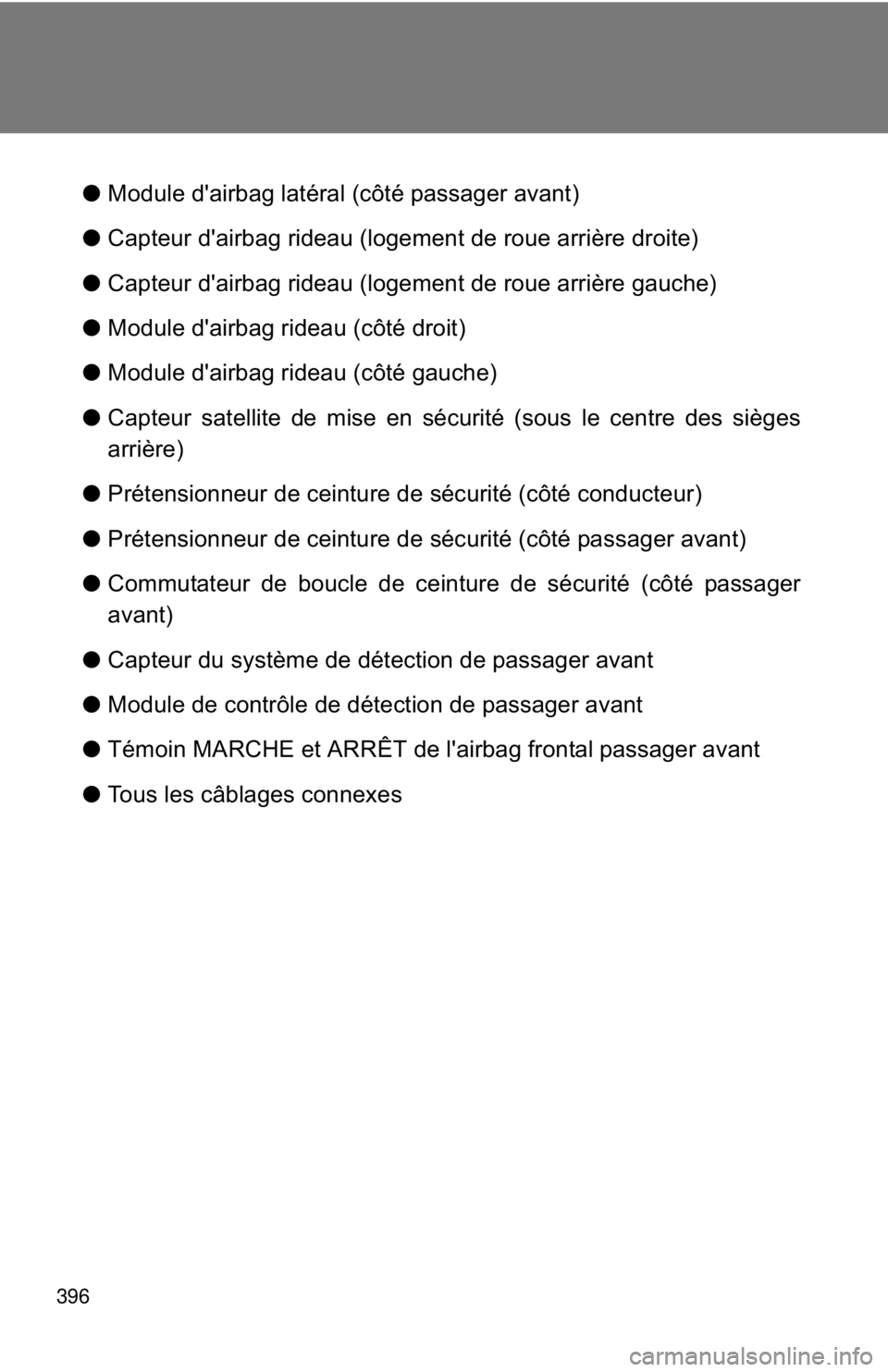

●Module d'airbag latéral (côté passager avant)
● Capteur d'airbag rideau (logement de roue arrière droite)
● Capteur d'airbag rideau (logement de roue arrière gauche)
● Module d'airbag rideau (côté droit)
● Module d'airbag rideau (côté gauche)
● Capteur satellite de mise en sécurité (sous le centre des sièges
arrière)
● Prétensionneur de ceinture de sécurité (côté conducteur)
● Prétensionneur de ceinture de sécurité (côté passager avant)
● Commutateur de boucle de ceinture de sécurité (côté passager
avant)
● Capteur du système de détection de passager avant
● Module de contrôle de détection de passager avant
● Témoin MARCHE et ARRÊT de l'airbag frontal passager avant
● Tous les câblages connexes

397
7
For owners

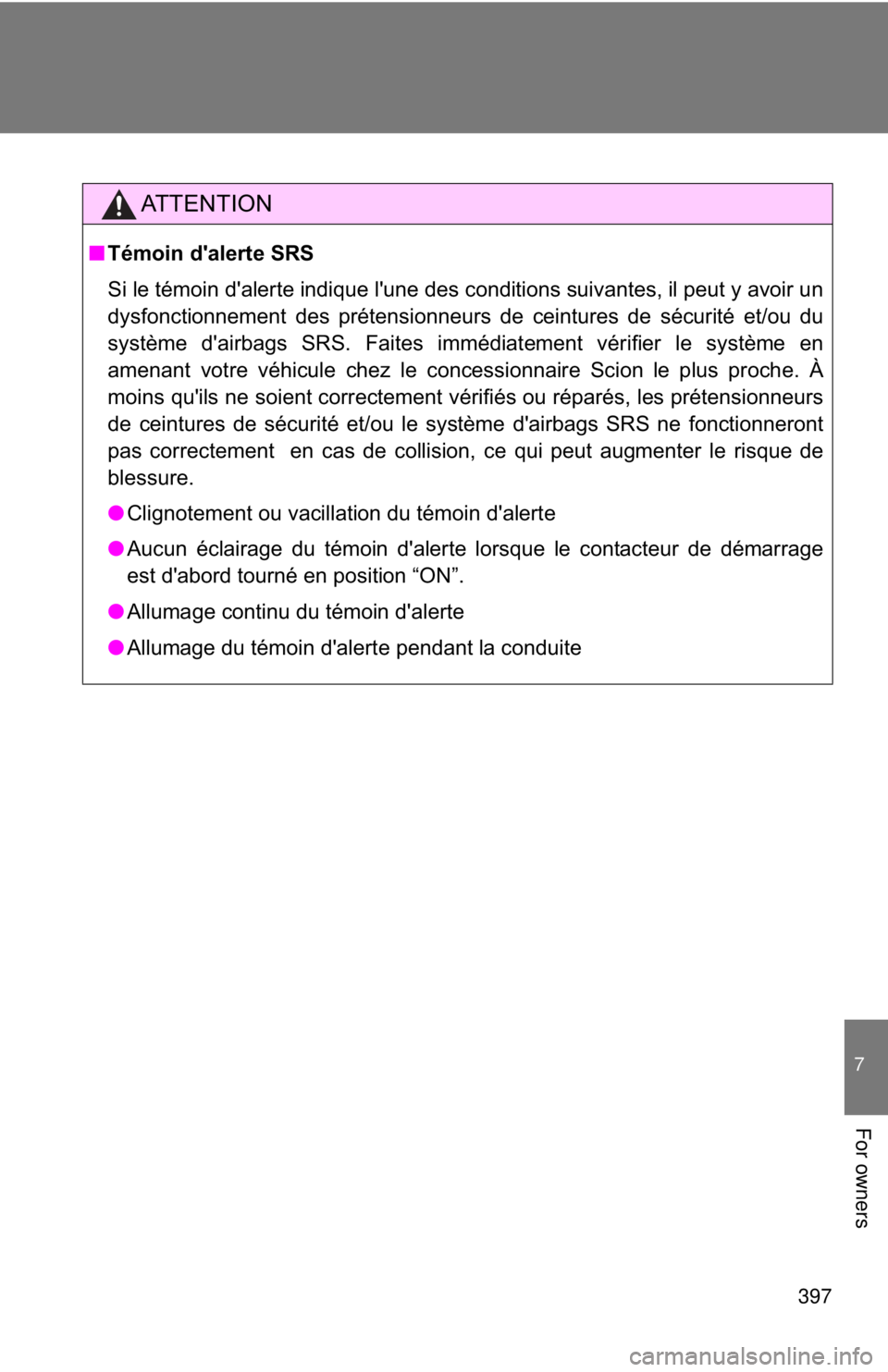

AT T E N T I O N
■Témoin d'alerte SRS
Si le témoin d'alerte indique l'une des conditions suivantes, il peut y avoir un
dysfonctionnement des prétensionneurs de ceintures de sécurité et/ou du
système d'airbags SRS. Faites immédiatement vérifier le système en
amenant votre véhicule chez le conc essionnaire Scion le plus proche. À
moins qu'ils ne soient correctement vérifiés ou réparés, les prétensionneurs
de ceintures de sécurité et/ou le système d'airbags SRS ne fonctionneront
pas correctement en cas de collision, ce qui peut augmenter le risque de
blessure.
● Clignotement ou vacillation du témoin d'alerte
● Aucun éclairage du témoin d'alerte lorsque le contacteur de démarrage
est d'abord tourné en position “ON”.
● Allumage continu du témoin d'alerte
● Allumage du témoin d'alerte pendant la conduite

398

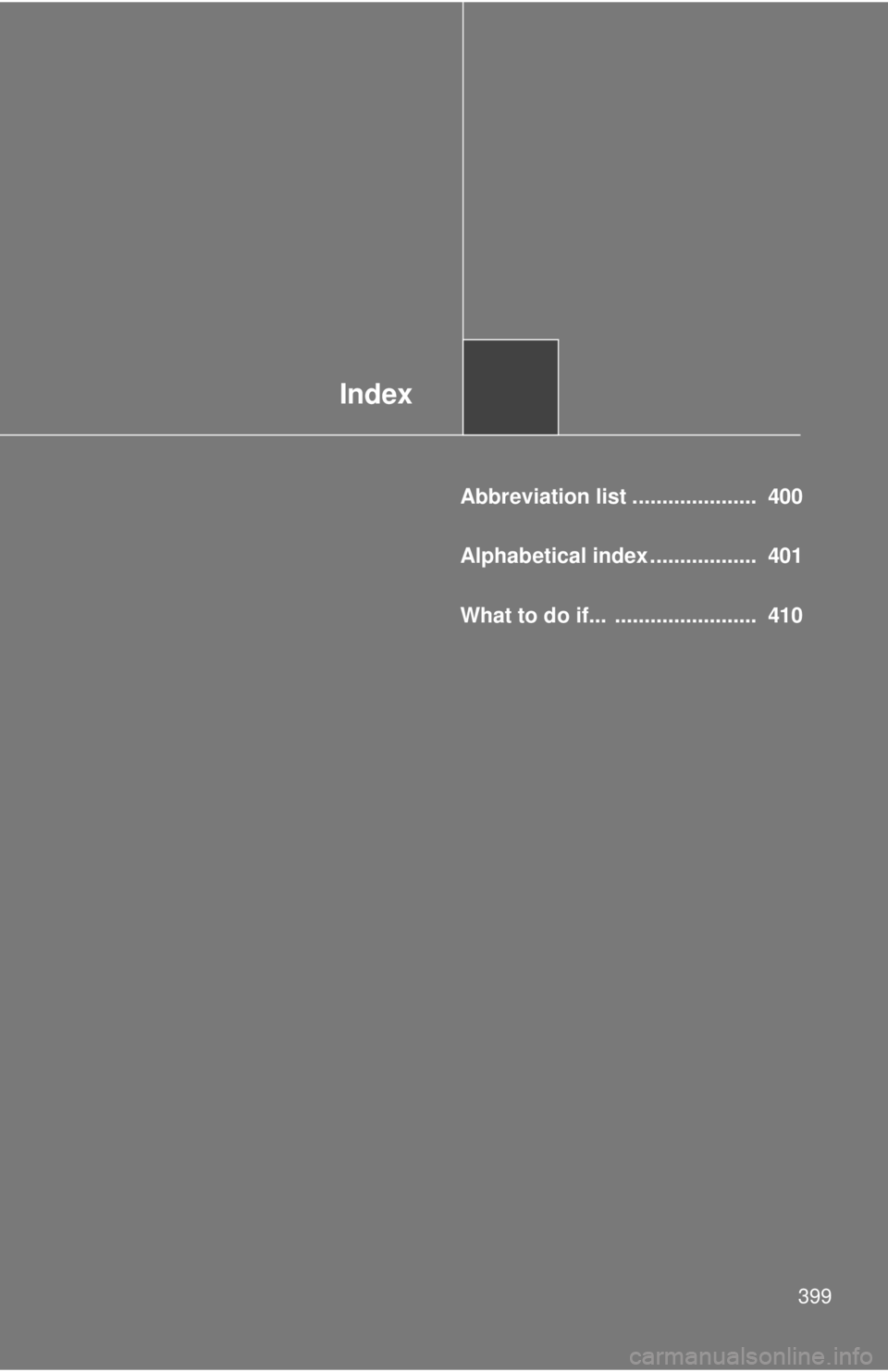

Index
399
Abbreviation list ..................... 400
Alphabetical index .................. 401
What to do if... ........................ 410

400
Abbreviation list
Abbreviation/Acronym list
ABBREVIATIONSMEANING
ABS Anti-lock Brake System
ACC Accessory
AI-SHIFT Artificial Intelligence Shift
ALR Automatic Locking Retractor
CRS Child Restraint System
DISP Display
ECU Electronic Control Unit
EDR Event Data Recorder
ELR Emergency Locking Retractor
EPS Electric Power Steering
GAWR Gross Axle Weight Ratings
GVWR Gross Vehicle Weight Rating
I/M Emission inspection and maintenance
LATCH Lower Anchors and Tethers for Children
LED Light Emitting Diode
LSD Limited Slip Differential
M + S Mud and Snow
MMT Methylcyclopentadienyl Manganese Tricarbonyl
MTBE Methyl Tertiary Butyl Ether
OBD On Board Diagnostics
SRS Supplemental Restraint System
TIN Tire Identification Number
TPMS Tire Pressure Warning System
TRAC Traction Control
VIN Vehicle Identification Number
VSC Vehicle Stability Control
