lock TOYOTA GR YARIS 2020 Bruksanvisningar (in Swedish)

3
Yaris OM52L09SE
INNEHÅLLSFÖRTECKNING
1
6 5
4
3
2
8
7
4-1. Innan du börjar köraKöra bilen............................ 124
Last och bagage ................. 130
Köra med släp..................... 131
4-2. Körrutiner Startknapp .......................... 132
Manuell växellåda ............... 135
Körriktningsvisare, spak...... 138
Parkeringsbroms................. 139
4-3. Använda strålkastare och vindrutetorkare
Strålkastaromkopplare ........ 140
Automatiskt helljus .............. 143
Dimljus, reglage .................. 146
Vindrutetorkare och spolare ....................... 146
4-4. Tanka Öppna tanklocket ................ 149
4-5. Använda förarstödsystem Toyota Safety Sense ........... 151
PCS (Aktivt krockskyddssystem) ......... 156
LTA (Linjeavkännare) .......... 168
Aktiv farthållare ................... 177
RSA (Vägskyltsigenkänning) .... 188
Stopp- och startsystem ....... 192
BSM (Dödavinkelvarnare) ......... 197
To y o t a parkeringssensor .............. 202
RCTA (Backvarnare för korsande trafik)............ 209AWD, körlägesväljare .........
213
GPF (Bensinpartikelfilter).... 214
Förarstödssystem ............... 215
4-6. Körtips Råd för vinterkörning .......... 222
5-1. Använda luftkonditionering och avfrostning
Automatisk
luftkonditionering .............. 226
Eluppvärmd ratt/stolvärme .................... 231
5-2. Använda kupébelysningen
Invändig belysning .............. 233
5-3. Använda förvaringsfacken
Förvaringsmöjligheter ......... 235
Detaljer i bagageutrymmet ............. 237
5-4. Övriga invändiga funktioner
Övriga invändiga funktioner .......................... 240
6-1. Underhåll och skötsel Rengöra och skydda bilens exteriör ................... 244
Rengöra och skydda bilens interiör .................... 247
4Körning
5Invändiga funktioner
6Underhåll och skötsel
OM52L09SE.book Page 3 Monday, January 4, 2021 5:46 PM

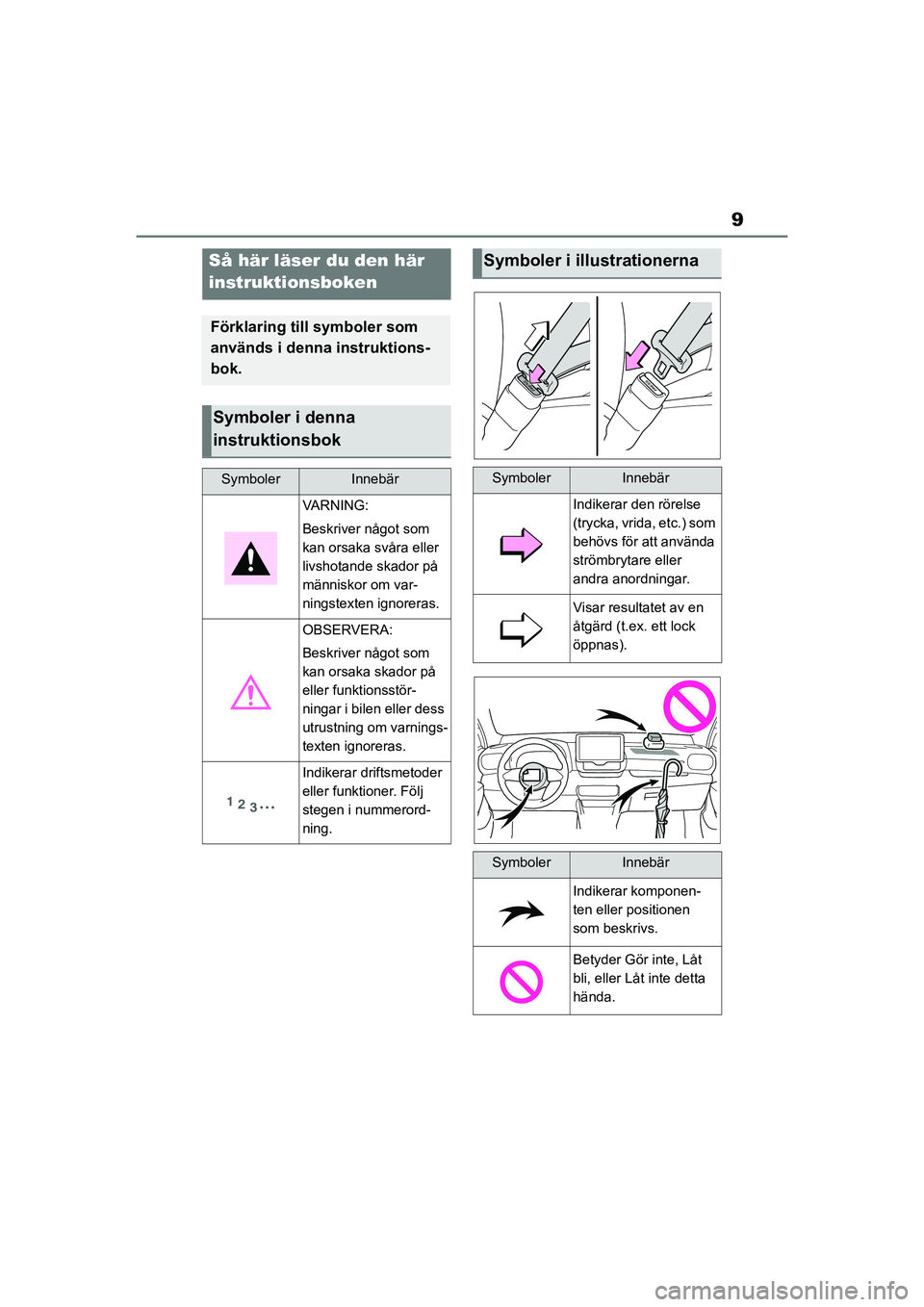

9
Yaris OM52L09SE
Så här läser du den här
instruktionsboken
Förklaring till symboler som
används i denna instruktions-
bok.
Symboler i denna
instruktionsbok
SymbolerInnebär
VA R N I N G :
Beskriver något som
kan orsaka svåra eller
livshotande skador på
människor om var-
ningstexten ignoreras.
OBSERVERA:
Beskriver något som
kan orsaka skador på
eller funktionsstör-
ningar i bilen eller dess
utrustning om varnings-
texten ignoreras.
Indikerar driftsmetoder
eller funktioner. Följ
stegen i nummerord-
ning.
Symboler i illustrationerna
SymbolerInnebär
Indikerar den rörelse
(trycka, vrida, etc.) som
behövs för att använda
strömbrytare eller
andra anordningar.
Visar resultatet av en
åtgärd (t.ex. ett lock
öppnas).
SymbolerInnebär
Indikerar komponen-
ten eller positionen
som beskrivs.
Betyder Gör inte, Låt
bli, eller Låt inte detta
hända.
OM52L09SE.book Page 9 Monday, January 4, 2021 5:46 PM

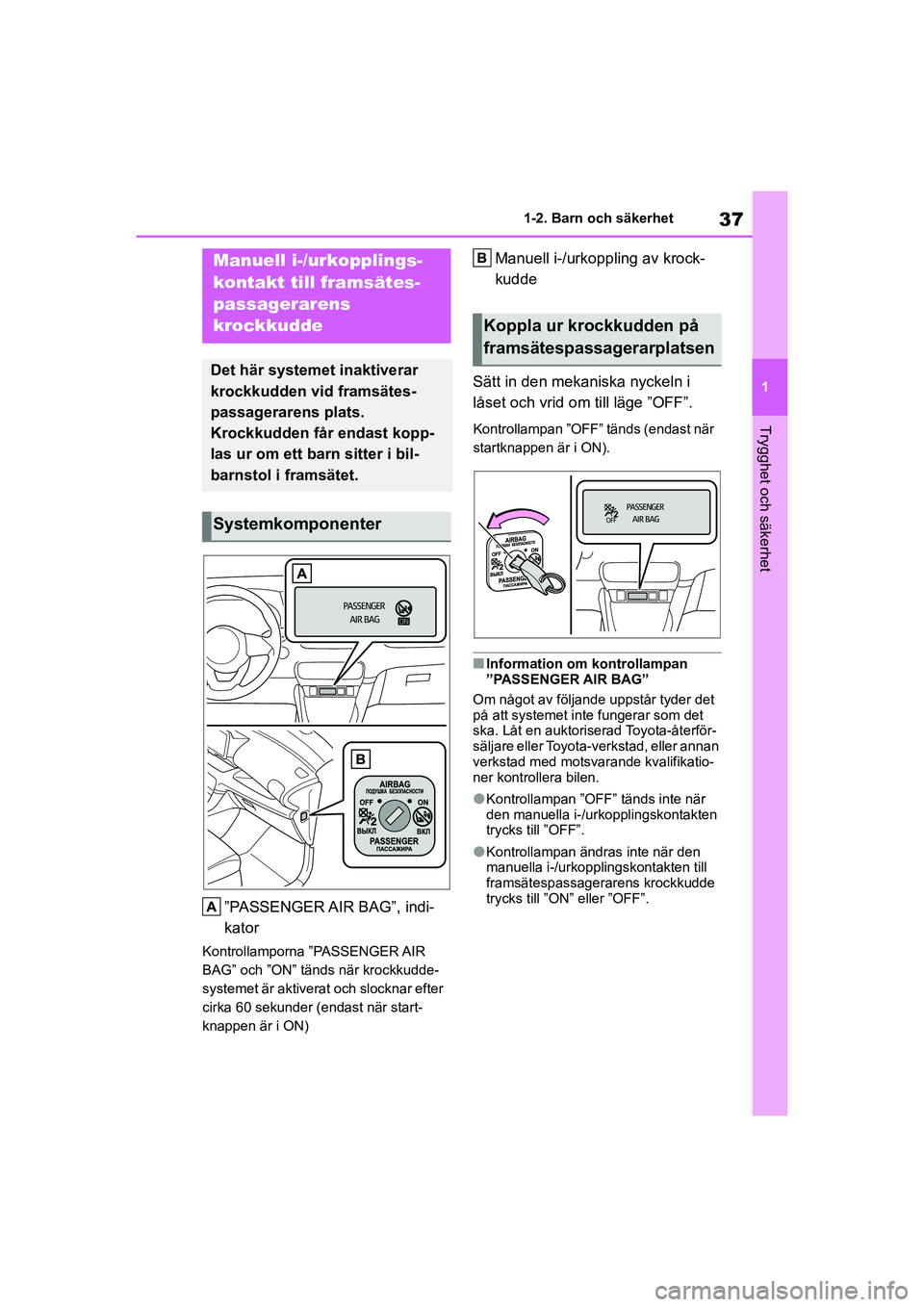

37
1
Yaris OM52L09SE
1-2. Barn och säkerhet
Trygghet och säkerhet
1-2.Barn och säkerhet
”PASSENGER AIR BAG”, indi-
kator
Kontrollamporna ”PASSENGER AIR
BAG” och ”ON” tänds när krockkudde-
systemet är aktiverat och slocknar efter
cirka 60 sekunder (endast när start-
knappen är i ON)
Manuell i-/urkoppling av krock-
kudde
Sätt in den mekaniska nyckeln i
låset och vrid om till läge ”OFF”.
Kontrollampan ”OFF” tänds (endast när
startknappen är i ON).
nInformation om kontrollampan
”PASSENGER AIR BAG”
Om något av följande uppstår tyder det
på att systemet inte fungerar som det
ska. Låt en auktorise rad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
lKontrollampan ”OFF” tänds inte när
den manuella i-/urkopplingskontakten
trycks till ”OFF”.
lKontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till ”ON” eller ”OFF”.
Manuell i-/urkopplings-
kontakt till framsätes-
passagerarens
krockkudde
Det här systemet inaktiverar
krockkudden vid framsätes-
passagerarens plats.
Krockkudden får endast kopp-
las ur om ett barn sitter i bil-
barnstol i framsätet.
Systemkomponenter
Koppla ur krockkudden på
framsätespassagerarplatsen
OM52L09SE.book Page 37 Monday, January 4, 2021 5:46 PM

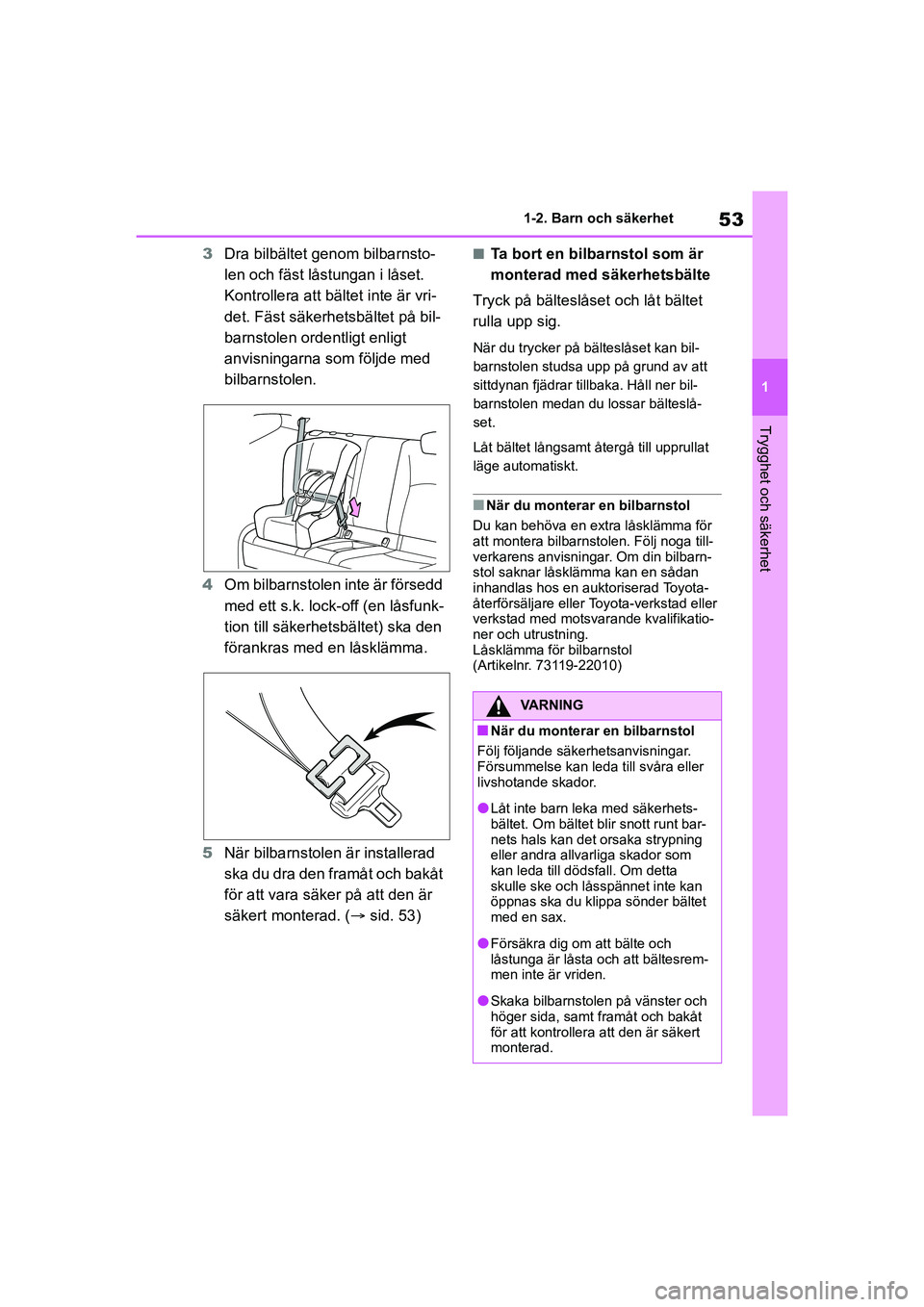

53
1
Yaris OM52L09SE
1-2. Barn och säkerhet
Trygghet och säkerhet
3Dra bilbältet genom bilbarnsto-
len och fäst låstungan i låset.
Kontrollera att bält et inte är vri-
det. Fäst säkerhetsbältet på bil-
barnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen.
4 Om bilbarnstolen inte är försedd
med ett s.k. lock-off (en låsfunk-
tion till säkerhet sbältet) ska den
förankras med en låsklämma.
5 När bilbarnstolen är installerad
ska du dra den framåt och bakåt
för att vara säker på att den är
säkert monterad. ( sid. 53)nTa bort en bilbarnstol som är
monterad med säkerhetsbälte
Tryck på bälteslåset och låt bältet
rulla upp sig.
När du trycker på bälteslåset kan bil-
barnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner bil-
barnstolen medan du lossar bälteslå-
set.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
nNär du monterar en bilbarnstol
Du kan behöva en extra låsklämma för
att montera bilbarnstolen. Följ noga till-
verkarens anvisningar. Om din bilbarn-
stol saknar låsklämma kan en sådan
inhandlas hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
verkstad med motsva rande kvalifikatio-
ner och utrustning.
Låsklämma för bilbarnstol
(Artikelnr. 73119-22010)
VARNING
nNär du monterar en bilbarnstol
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
lLåt inte barn leka med säkerhets-
bältet. Om bältet blir snott runt bar-
nets hals kan det orsaka strypning
eller andra allvarliga skador som
kan leda till dödsfall. Om detta
skulle ske och låsspännet inte kan
öppnas ska du klippa sönder bältet
med en sax.
lFörsäkra dig om att bälte och
låstunga är låsta och att bältesrem-
men inte är vriden.
lSkaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt
för att kontrollera att den är säkert
monterad.
OM52L09SE.book Page 53 Monday, January 4, 2021 5:46 PM

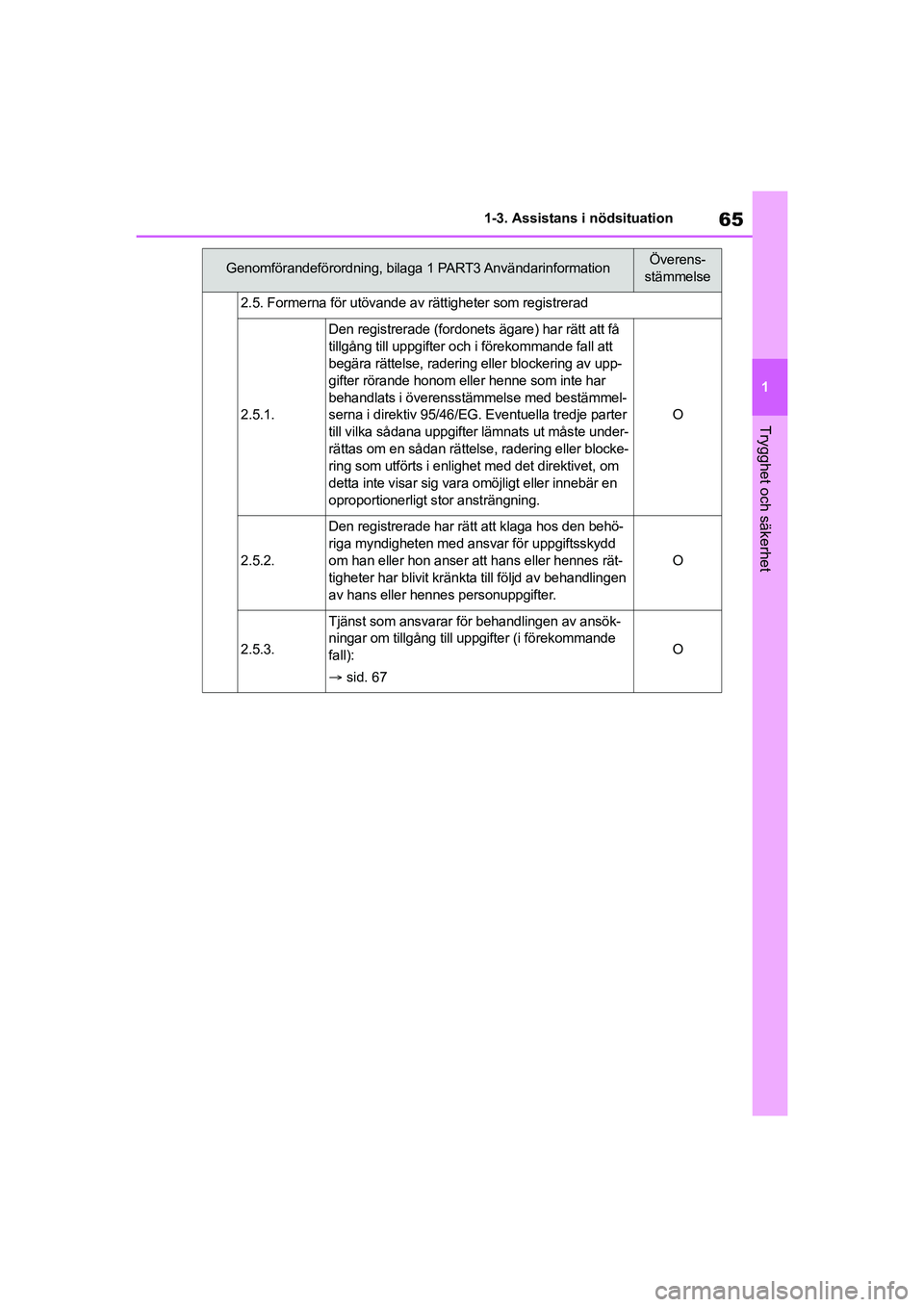

65
1
Yaris OM52L09SE
1-3. Assistans i nödsituation
Trygghet och säkerhet
2.5. Formerna för utövande av rättigheter som registrerad
2.5.1.
Den registrerade (fordonets ägare) har rätt att få
tillgång till uppgifter och i förekommande fall att
begära rättelse, radering eller blockering av upp-
gifter rörande honom eller henne som inte har
behandlats i överensstämmelse med bestämmel-
serna i direktiv 95/46/EG. Eventuella tredje parter
till vilka sådana uppgifter lämnats ut måste under-
rättas om en sådan rättelse, radering eller blocke-
ring som utförts i enlighet med det direktivet, om
detta inte visar sig vara omöjligt eller innebär en
oproportionerligt stor ansträngning.
O
2.5.2.
Den registrerade har rätt att klaga hos den behö-
riga myndigheten med ansvar för uppgiftsskydd
om han eller hon anser att hans eller hennes rät-
tigheter har blivit kränkta till följd av behandlingen
av hans eller hennes personuppgifter.
O
2.5.3.
Tjänst som ansvarar för behandlingen av ansök-
ningar om tillgång till uppgifter (i förekommande
fall):
 sid. 67
O
Genomförandeförordning, bilaga 1 PART3 AnvändarinformationÖverens-
stämmelse
OM52L09SE.book Page 65 Monday, January 4, 2021 5:46 PM

77
2
Yaris OM52L09SE
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
motorn startas, eller efter några sek-
under. Det kan vara en indikering på
systemstörning om lamporna inte
tänds, eller om de slocknar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds på informa- tionsdisplayen.
Kontrollamporna håller föraren
informerad om stat us i bilens olika
system.
Låg bränslenivå, varnings-
lampa ( sid. 311)
Förarens och framsätespas-
sagerarens säke rhetsbälte,
bältespåminnare ( sid. 312)
Baksätespassagerarnas
säkerhetsbälte, bältespå-
minnare
*2 (  sid. 312)
Däcktryckvarningslampa
*1
(  sid. 313)
(Orange)
LTA, indikator*2
(i förekommande fall)
( sid. 313)
(Blinkar)
Stopp- och Startsystem,
avstängningsindikator*1
(  sid. 313)
(Blinkar)
Toyota parkeringssensor,
avstängd, indikator*1
(i förekommande fall)
( sid. 314)
(Blinkar)
”RCTA OFF”, indikator*1
(i förekommande fall)
( sid. 314)
(Blinkar
eller lyser)
PCS, varningslampa*1
(i förekommande fall)
( sid. 315)
Slirindikering
*1 (  sid. 315)
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar motorn kan det innebära att
dessa system inte aktiveras för att
skydda dig vid en olyckshändelse, vil-
ket kan resultera i svåra eller livsho-
tande skador. Låt en auktoriserad
Toyota-återförsälja re eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrol-
lera bilen omedelbart om detta skulle
inträffa.
Indikeringslampor
Körriktningsvisare
(  sid. 138)
Bakljus ( sid. 140)
Helljus, kontrollampa
(  sid. 141)
Automatiskt helljus,
kontrollampa
(i förekommande fall)
( sid. 143)
Dimljus fram, indikator
(  sid. 146)
Dimljus bak, kontrollampa
(  sid. 146)
PCS, varningslampa
*1, 2
(i förekommande fall)
( sid. 160)
Farthållare, indikator
*3
(i förekommande fall)
( sid. 177)
Aktiv farthållare, indikator
*3
(i förekommande fall)
( sid. 177)
OM52L09SE.book Page 77 Monday, January 4, 2021 5:46 PM

78
Yaris OM52L09SE
2-1. Instrumentgrupp
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
motorn startas, e ller efter några sek-
under. Det kan vara en indikering på
systemstörning om lamporna inte
tänds, eller om de slocknar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds när systemet
stängs av.
*3: Den här lampan tänds på informa-tionsdisplayen.
*4: Beroende på rådande driftsförhållan-den kan lampans färg ändras och
om den är tänd/blinkar.
*5: Den här lampan tänds i ytterback-speglarna.
*6: Om utetemperaturen är högst 3 °C blinkar den här kontrollampan i cirka
10 sekunder och lyser sedan med
fast sken.
*7: Den här lampan tänds på mittpane-len.
Farthållare ”SET”
kontrollampa
*3
(i förekommande fall)
( sid. 177)
*4
LTA, indikator*3
(i förekommande fall)
( sid. 173)
BSM-kontrollampor på
ytterbackspegel
*1, 5
(i förekommande fall)
( sid. 197, 209)
BSM OFF, kontrollampa
*2
(i förekommande fall)
( sid. 197)
Toyota parkeringssensor,
avstängd, indikator
*1, 2
(i förekommande fall)
( sid. 203)
”RCTA OFF”, indikator
*1, 2
(i förekommande fall)
( sid. 209)
Stopp- och Startsystem,
indikator
*1 (  sid. 192)
Stopp- och Startsystem,
avstängningsindikator
*1, 2
(  sid. 192)
(Blinkar)
Slirindikering*1 ( sid. 216)
”TRC OFF”, kontrollampa
*2
(  sid. 216)
VSC OFF, kontrollampa
*1, 2
(  sid. 217)
Elektroniskt lås- och
startsystem, kontrollampa
*3
(  sid. 132)
Växellägesindikator
(  sid. 137)
Parkeringsbroms, kontrollampa ( sid. 139)
Låg utetemperatur, kontrollampa
*3, 6 (  sid. 79)
Stöldskyddssystem,
kontrollampa ( sid. 68, 70)
”PASSENGER AIR
BAG”, kontrollampa
*1, 7
(  sid. 37)
”iMT”, kontrollampa
*3
(  sid. 137)
SPORT-läge, kontrollampa
*3
(  sid. 213)
TRACK-läge, kontrollampa
*3
(  sid. 213)
EXPERT-läge, kontrollampa
*3
(  sid. 217)
OM52L09SE.book Page 78 Monday, January 4, 2021 5:46 PM

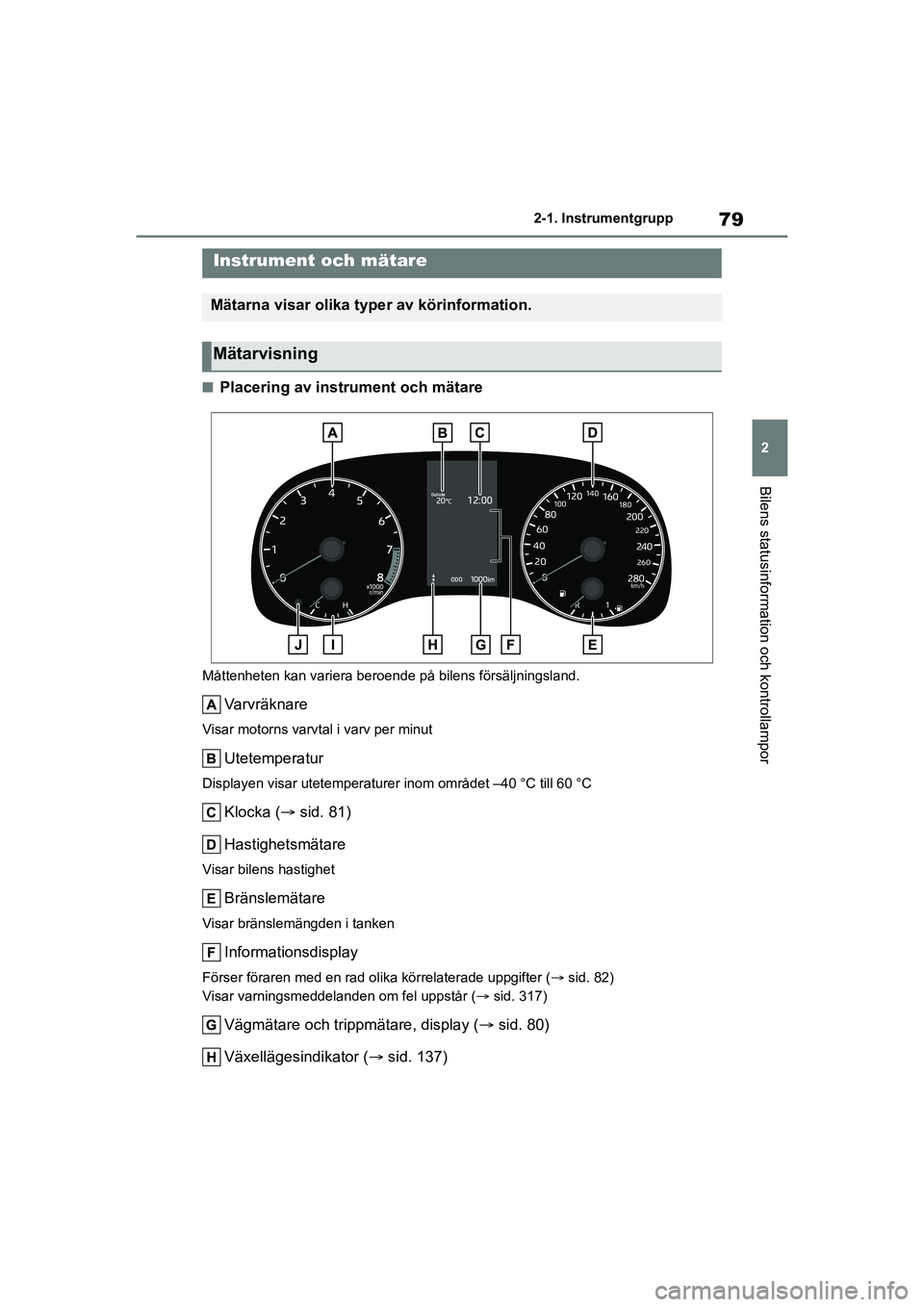

79
2
Yaris OM52L09SE
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
nPlacering av instrument och mätare
Måttenheten kan variera beroende på bilens försäljningsland.
Varvräknare
Visar motorns varvtal i varv per minut
Utetemperatur
Displayen visar utetemperaturer inom området –40 °C till 60 °C
Klocka (sid. 81)
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
Informationsdisplay
Förser föraren med en rad olika körrelaterade uppgifter ( sid. 82)
Visar varningsmeddelanden om fel uppstår ( sid. 317)
Vägmätare och trippmätare, display ( sid. 80)
Växellägesindikator ( sid. 137)
Instrument och mätare
Mätarna visar olika ty per av körinformation.
Mätarvisning
OM52L09SE.book Page 79 Monday, January 4, 2021 5:46 PM

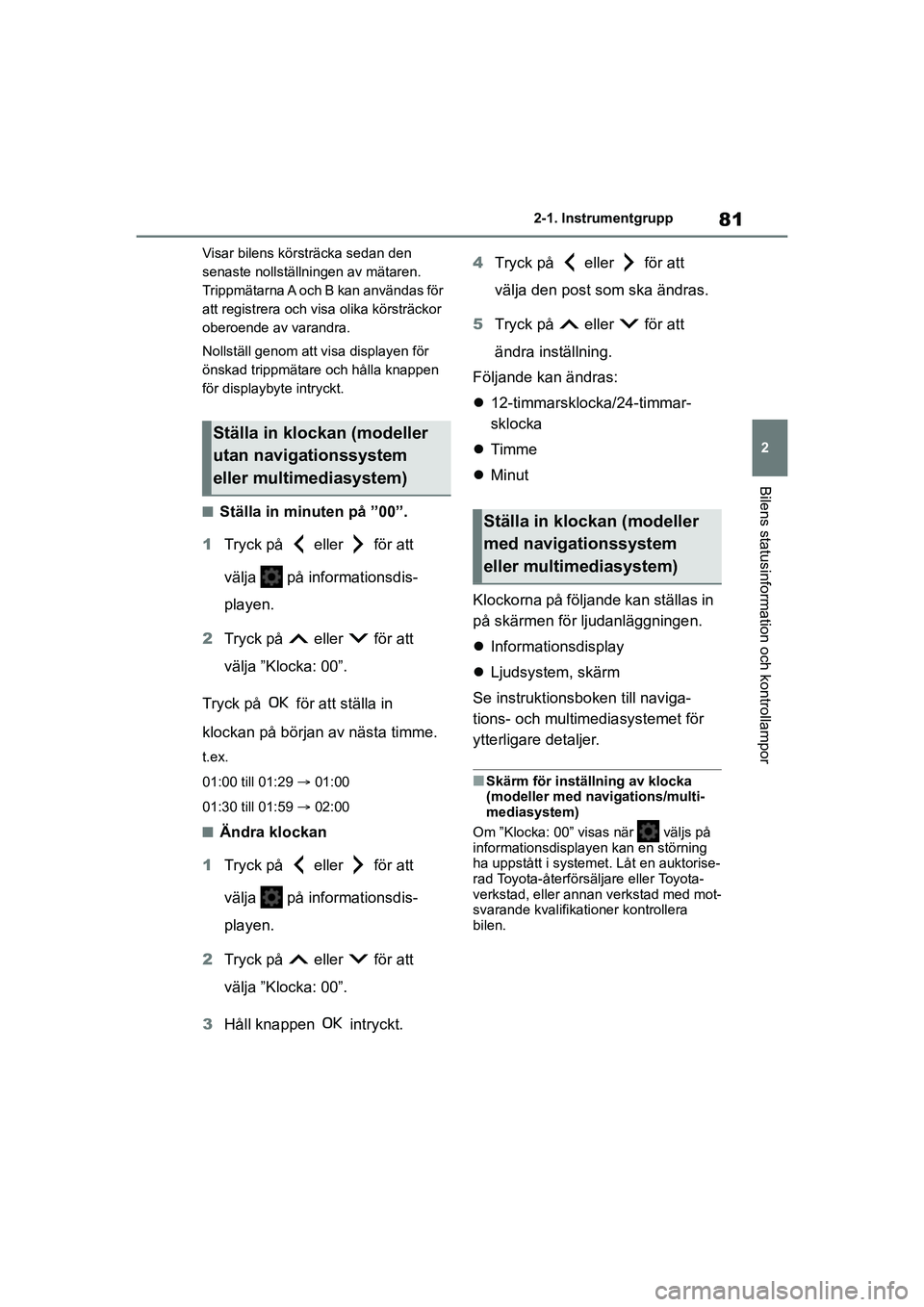

81
2
Yaris OM52L09SE
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för
att registrera och visa olika körsträckor
oberoende av varandra.
Nollställ genom att visa displayen för
önskad trippmätare och hålla knappen
för displaybyte intryckt.
nStälla in minuten på ”00”.
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka: 00”.
Tryck på för att ställa in
klockan på början av nästa timme.
t.ex.
01:00 till 01:29  01:00
01:30 till 01:59  02:00
nÄndra klockan
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka: 00”.
3 Håll knappen intryckt. 4
Tryck på eller för att
välja den post som ska ändras.
5 Tryck på eller för att
ändra inställning.
Följande kan ändras:
 12-timmarsklocka/24-timmar-
sklocka
 Timme
 Minut
Klockorna på följande kan ställas in
på skärmen för ljudanläggningen.
 Informationsdisplay
 Ljudsystem, skärm
Se instruktionsboken till naviga-
tions- och multimediasystemet för
ytterligare detaljer.
nSkärm för inställning av klocka
(modeller med navigations/multi-
mediasystem)
Om ”Klocka: 00” visas när väljs på
informationsdisplayen kan en störning
ha uppstått i systemet. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera
bilen.
Ställa in klockan (modeller
utan navigationssystem
eller multimediasystem)
Ställa in klockan (modeller
med navigationssystem
eller multimediasystem)
OM52L09SE.book Page 81 Monday, January 4, 2021 5:46 PM

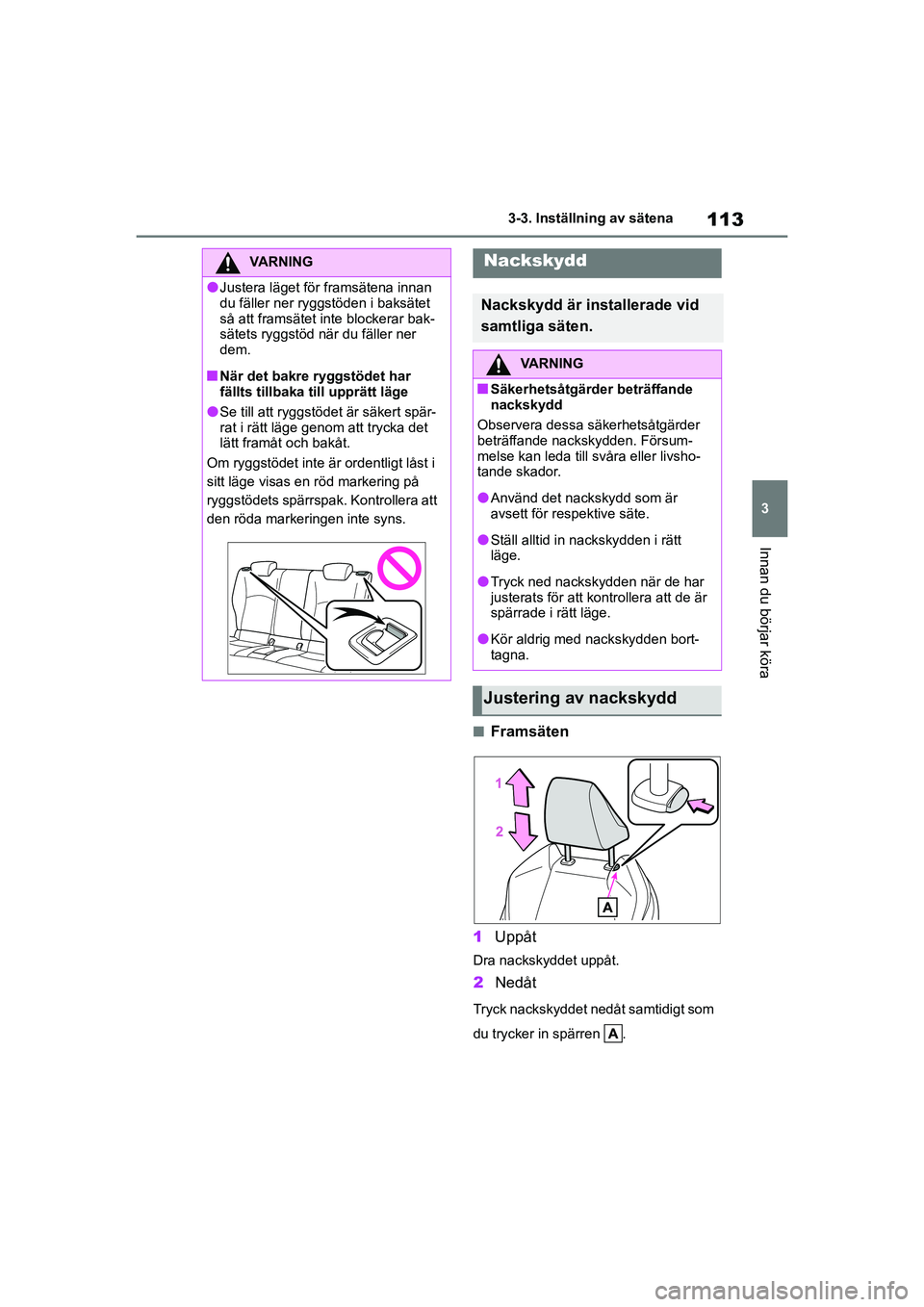

113
3
Yaris OM52L09SE
3-3. Inställning av sätena
Innan du börjar köra
nFramsäten
1 Uppåt
Dra nackskyddet uppåt.
2Nedåt
Tryck nackskyddet nedåt samtidigt som
du trycker in spärren .
VARNING
lJustera läget för framsätena innan
du fäller ner ryggstöden i baksätet
så att framsätet in te blockerar bak-
sätets ryggstöd när du fäller ner
dem.
nNär det bakre ryggstödet har
fällts tillbaka t ill upprätt läge
lSe till att ryggstödet är säkert spär-
rat i rätt läge genom att trycka det
lätt framåt och bakåt.
Om ryggstödet inte är ordentligt låst i
sitt läge visas en röd markering på
ryggstödets spärrspak. Kontrollera att
den röda markeringen inte syns.
Nackskydd
Nackskydd är installerade vid
samtliga säten.
VARNING
nSäkerhetsåtgärder beträffande
nackskydd
Observera dessa säkerhetsåtgärder
beträffande nackskydden. Försum-
melse kan leda till svåra eller livsho-
tande skador.
lAnvänd det nackskydd som är
avsett för respektive säte.
lStäll alltid in nackskydden i rätt
läge.
lTryck ned nackskydden när de har
justerats för att kontrollera att de är
spärrade i rätt läge.
lKör aldrig med nackskydden bort-
tagna.
Justering av nackskydd
OM52L09SE.book Page 113 Monday, January 4, 2021 5:46 PM
