TOYOTA GR YARIS 2020 Manuale duso (in Italian)

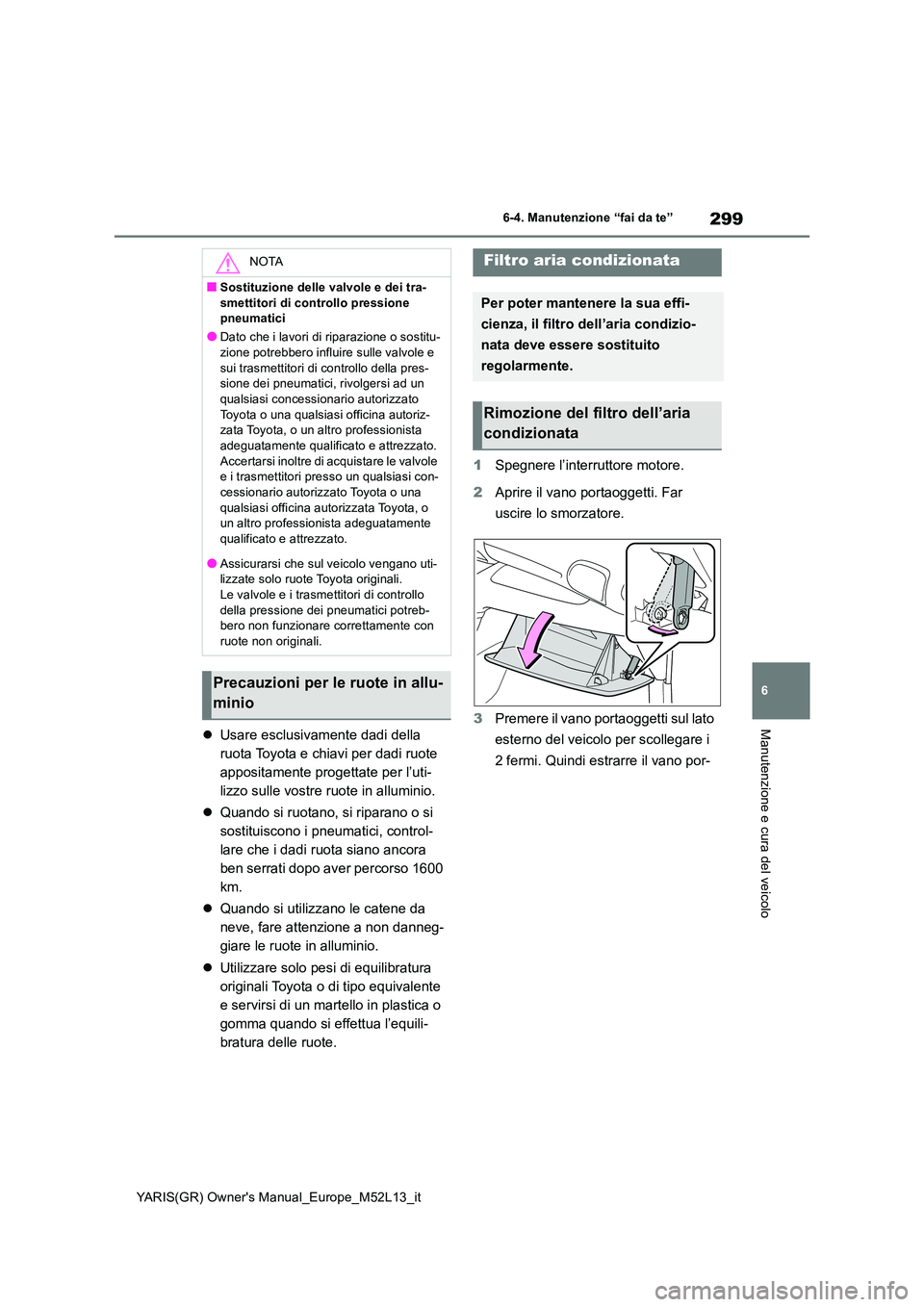

299
6
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”
Manutenzione e cura del veicoloUsare esclusivamente dadi della
ruota Toyota e chiavi per dadi ruote
appositamente progettate per l’uti-
lizzo sulle vostre ruote in alluminio.
 Quando si ruotano, si riparano o si
sostituiscono i pneumatici, control-
lare che i dadi ruota siano ancora
ben serrati dopo aver percorso 1600
km.
 Quando si utilizzano le catene da
neve, fare attenzione a non danneg-
giare le ruote in alluminio.
 Utilizzare solo pesi di equilibratura
originali Toyota o di tipo equivalente
e servirsi di un martello in plastica o
gomma quando si effettua l’equili-
bratura delle ruote.
1 Spegnere l’interruttore motore.
2 Aprire il vano portaoggetti. Far
uscire lo smorzatore.
3 Premere il vano portaoggetti sul lato
esterno del veicolo per scollegare i
2 fermi. Quindi estrarre il vano por-
NOTA
■Sostituzione delle valvole e dei tra-
smettitori di controllo pressione pneumatici
●Dato che i lavori di riparazione o sostitu-zione potrebbero influire sulle valvole e
sui trasmettitori di controllo della pres- sione dei pneumatici, rivolgersi ad un qualsiasi concessionario autorizzato
Toyota o una qualsiasi officina autoriz- zata Toyota, o un altro professionista adeguatamente qualificato e attrezzato.
Accertarsi inoltre di acquistare le valvole e i trasmettitori presso un qualsiasi con-cessionario autorizzato Toyota o una
qualsiasi officina autorizzata Toyota, o un altro professionista adeguatamente qualificato e attrezzato.
●Assicurarsi che sul veicolo vengano uti-lizzate solo ruote Toyota originali.Le valvole e i trasmettitori di controllo
della pressione dei pneumatici potreb- bero non funzionare correttamente con ruote non originali.
Precauzioni per le ruote in allu-
minio
Filtro aria condizionata
Per poter mantenere la sua effi-
cienza, il filtro dell’aria condizio-
nata deve essere sostituito
regolarmente.
Rimozione del filtro dell’aria
condizionata

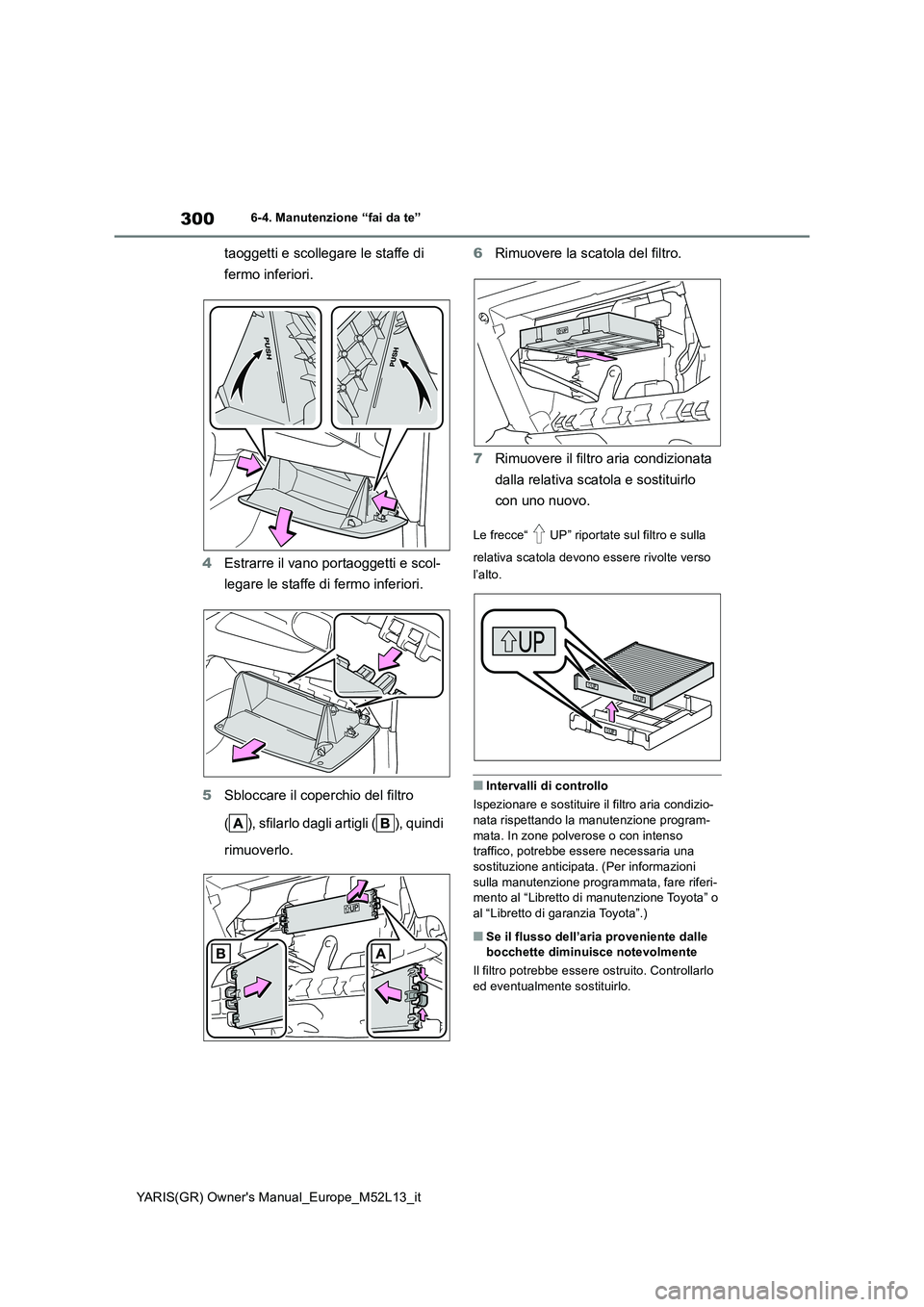

300
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”
taoggetti e scollegare le staffe di
fermo inferiori.
4 Estrarre il vano portaoggetti e scol-
legare le staffe di fermo inferiori.
5 Sbloccare il coperchio del filtro
( ), sfilarlo dagli artigli ( ), quindi
rimuoverlo.
6 Rimuovere la scatola del filtro.
7 Rimuovere il filtro aria condizionata
dalla relativa scatola e sostituirlo
con uno nuovo.
Le frecce“ UP” riportate sul filtro e sulla
relativa scatola devono essere rivolte verso
l’alto.
■Intervalli di controllo
Ispezionare e sostituire il filtro aria condizio-
nata rispettando la manutenzione program- mata. In zone polverose o con intenso traffico, potrebbe essere necessaria una
sostituzione anticipata. (Per informazioni sulla manutenzione programmata, fare riferi-mento al “Libretto di manutenzione Toyota” o
al “Libretto di garanzia Toyota”.)
■Se il flusso dell’aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere ostruito. Controllarlo ed eventualmente sostituirlo.

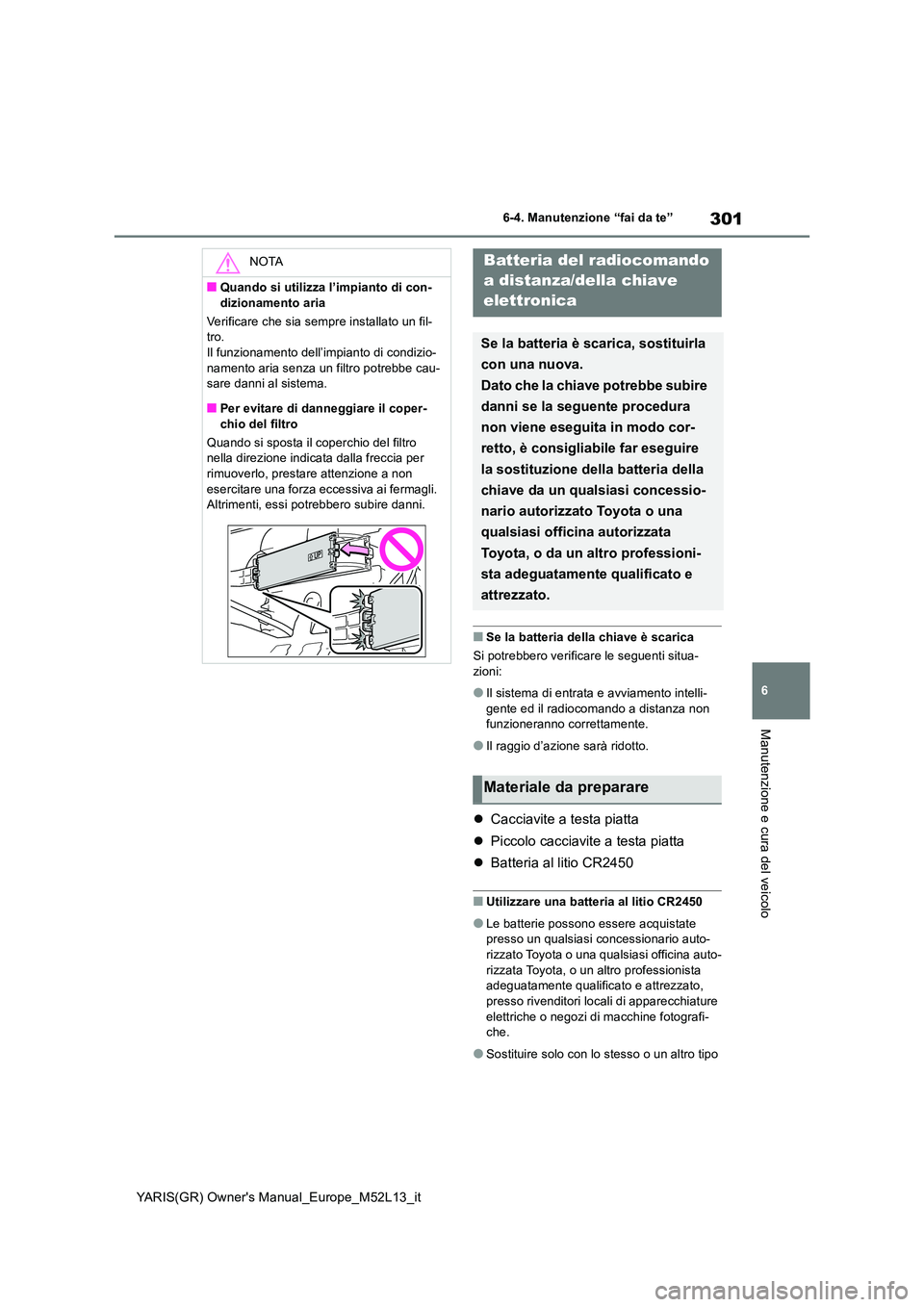

301
6
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”
Manutenzione e cura del veicolo
■Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situa-
zioni:
●Il sistema di entrata e avviamento intelli-
gente ed il radiocomando a distanza non funzioneranno correttamente.
●Il raggio d’azione sarà ridotto.
 Cacciavite a testa piatta
 Piccolo cacciavite a testa piatta
 Batteria al litio CR2450
■Utilizzare una batteria al litio CR2450
●Le batterie possono essere acquistate presso un qualsiasi concessionario auto-
rizzato Toyota o una qualsiasi officina auto- rizzata Toyota, o un altro professionista adeguatamente qualificato e attrezzato,
presso rivenditori locali di apparecchiature elettriche o negozi di macchine fotografi-che.
●Sostituire solo con lo stesso o un altro tipo
NOTA
■Quando si utilizza l’impianto di con-
dizionamento aria
Verificare che sia sempre installato un fil- tro.Il funzionamento dell’impianto di condizio-
namento aria senza un filtro potrebbe cau- sare danni al sistema.
■Per evitare di danneggiare il coper-
chio del filtro
Quando si sposta il coperchio del filtro nella direzione indicata dalla freccia per rimuoverlo, prestare attenzione a non
esercitare una forza eccessiva ai fermagli. Altrimenti, essi potrebbero subire danni.
Batteria del radiocomando
a distanza/della chiave
elettronica
Se la batteria è scarica, sostituirla
con una nuova.
Dato che la chiave potrebbe subire
danni se la seguente procedura
non viene eseguita in modo cor-
retto, è consigliabile far eseguire
la sostituzione della batteria della
chiave da un qualsiasi concessio-
nario autorizzato Toyota o una
qualsiasi officina autorizzata
Toyota, o da un altro professioni-
sta adeguatamente qualificato e
attrezzato.
Materiale da preparare

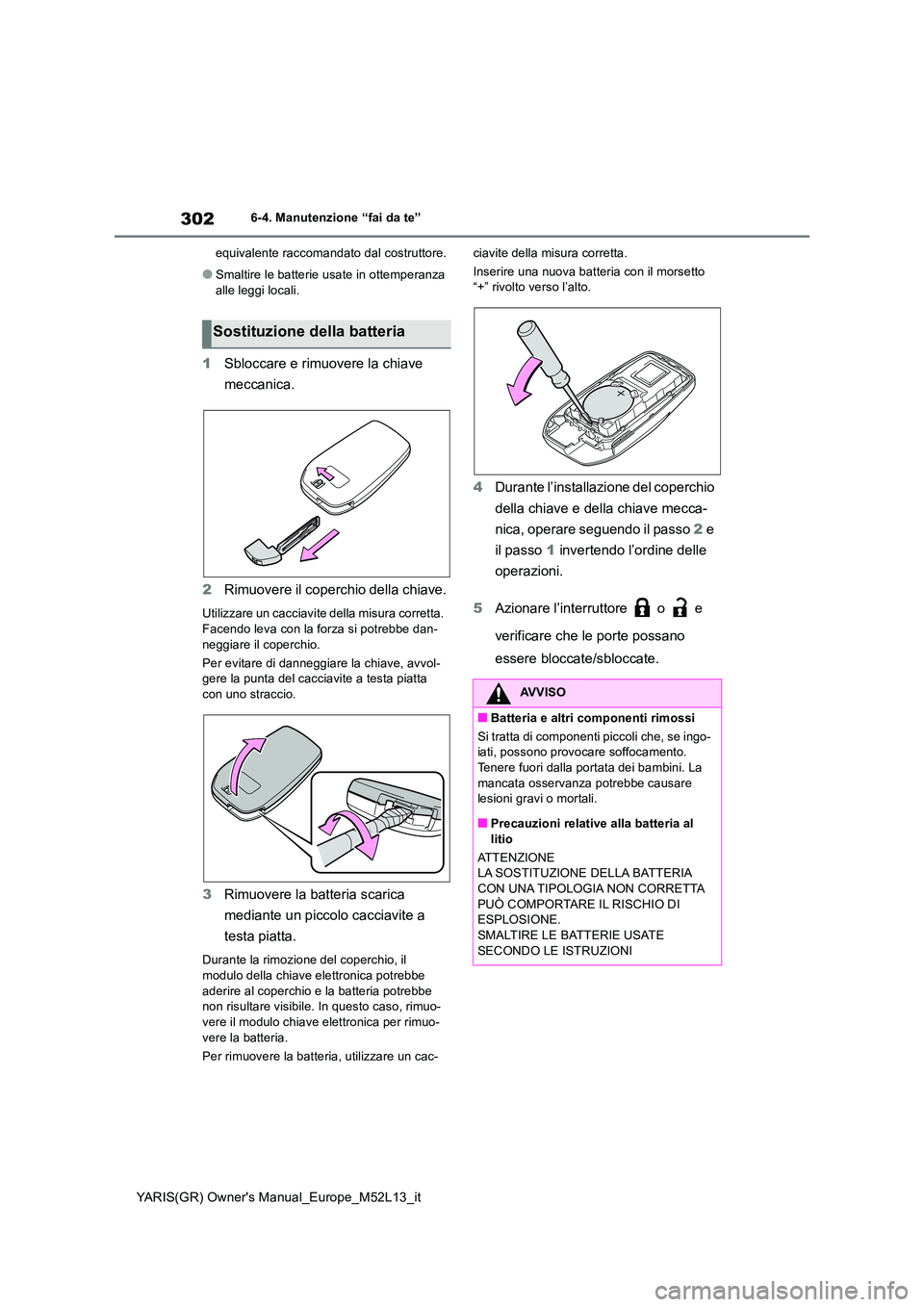

302
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”
equivalente raccomandato dal costruttore.
●Smaltire le batterie usate in ottemperanza
alle leggi locali.
1 Sbloccare e rimuovere la chiave
meccanica.
2 Rimuovere il coperchio della chiave.
Utilizzare un cacciavite della misura corretta. Facendo leva con la forza si potrebbe dan-
neggiare il coperchio.
Per evitare di danneggiare la chiave, avvol- gere la punta del cacciavite a testa piatta con uno straccio.
3 Rimuovere la batteria scarica
mediante un piccolo cacciavite a
testa piatta.
Durante la rimozione del coperchio, il modulo della chiave elettronica potrebbe
aderire al coperchio e la batteria potrebbe non risultare visibile. In questo caso, rimuo-vere il modulo chiave elettronica per rimuo-
vere la batteria.
Per rimuovere la batteria, utilizzare un cac-
ciavite della misura corretta.
Inserire una nuova batteria con il morsetto “+” rivolto verso l’alto.
4 Durante l’installazione del coperchio
della chiave e della chiave mecca-
nica, operare seguendo il passo 2 e
il passo 1 invertendo l’ordine delle
operazioni.
5 Azionare l’interruttore o e
verificare che le porte possano
essere bloccate/sbloccate.
Sostituzione della batteria
AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingo- iati, possono provocare soffocamento.
Tenere fuori dalla portata dei bambini. La mancata osservanza potrebbe causare lesioni gravi o mortali.
■Precauzioni relative alla batteria al litio
ATTENZIONE LA SOSTITUZIONE DELLA BATTERIA
CON UNA TIPOLOGIA NON CORRETTA PUÒ COMPORTARE IL RISCHIO DI ESPLOSIONE.
SMALTIRE LE BATTERIE USATE SECONDO LE ISTRUZIONI

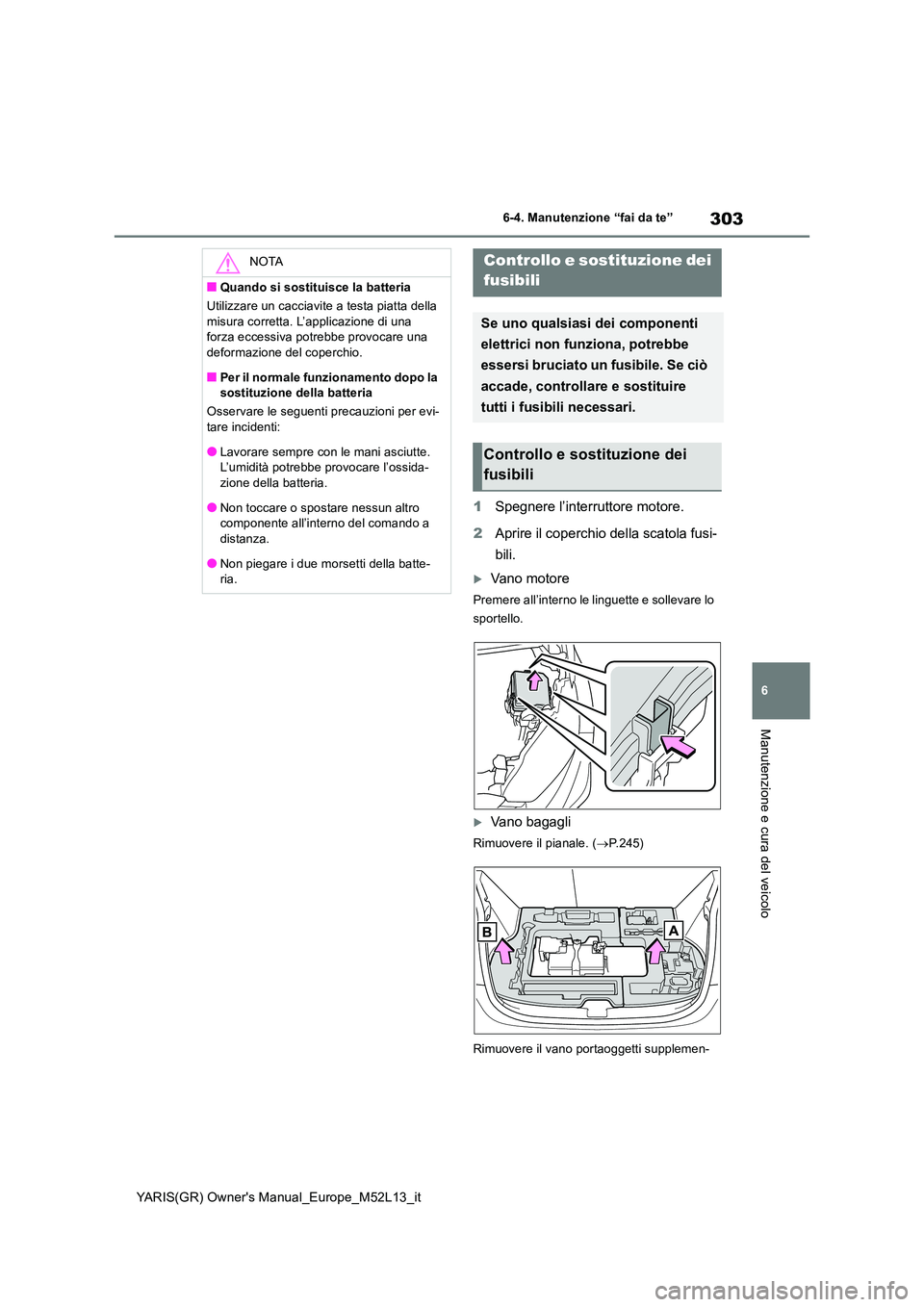

303
6
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”
Manutenzione e cura del veicolo
1Spegnere l’interruttore motore.
2 Aprire il coperchio della scatola fusi-
bili.
Vano motore
Premere all’interno le linguette e sollevare lo
sportello.
Vano bagagli
Rimuovere il pianale. ( P.245)
Rimuovere il vano portaoggetti supplemen-
NOTA
■Quando si sostituisce la batteria
Utilizzare un cacciavite a testa piatta della
misura corretta. L’applicazione di una forza eccessiva potrebbe provocare una deformazione del coperchio.
■Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evi- tare incidenti:
●Lavorare sempre con le mani asciutte.L’umidità potrebbe provocare l’ossida-zione della batteria.
●Non toccare o spostare nessun altro componente all’interno del comando a distanza.
●Non piegare i due morsetti della batte-ria.
Controllo e sostituzione dei
fusibili
Se uno qualsiasi dei componenti
elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò
accade, controllare e sostituire
tutti i fusibili necessari.
Controllo e sostituzione dei
fusibili

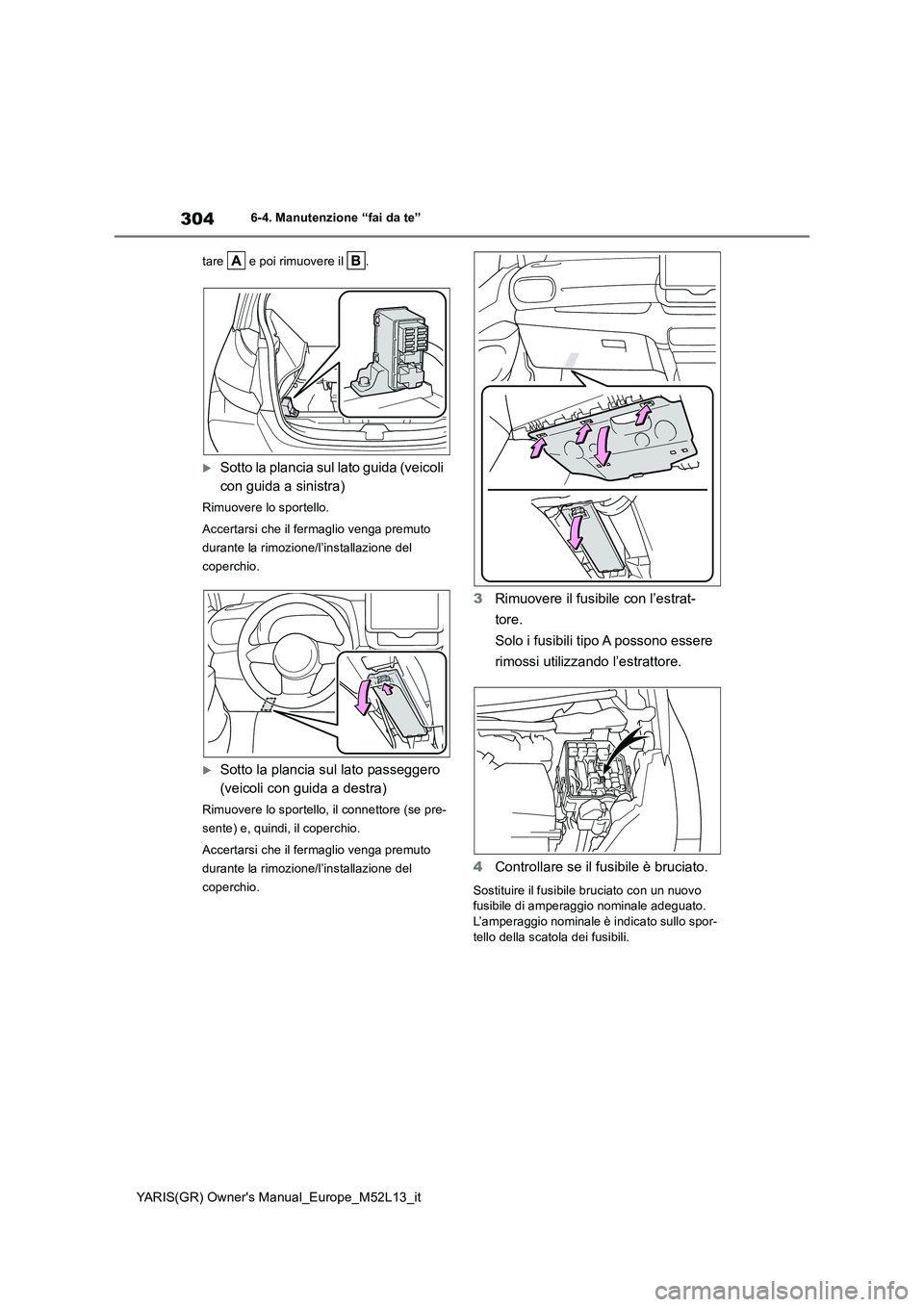

304
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”
tare e poi rimuovere il .
Sotto la plancia sul lato guida (veicoli
con guida a sinistra)
Rimuovere lo sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
Sotto la plancia sul lato passeggero
(veicoli con guida a destra)
Rimuovere lo sportello, il connettore (se pre-
sente) e, quindi, il coperchio.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
3 Rimuovere il fusibile con l’estrat-
tore.
Solo i fusibili tipo A possono essere
rimossi utilizzando l’estrattore.
4 Controllare se il fusibile è bruciato.
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale adeguato.
L’amperaggio nominale è indicato sullo spor- tello della scatola dei fusibili.

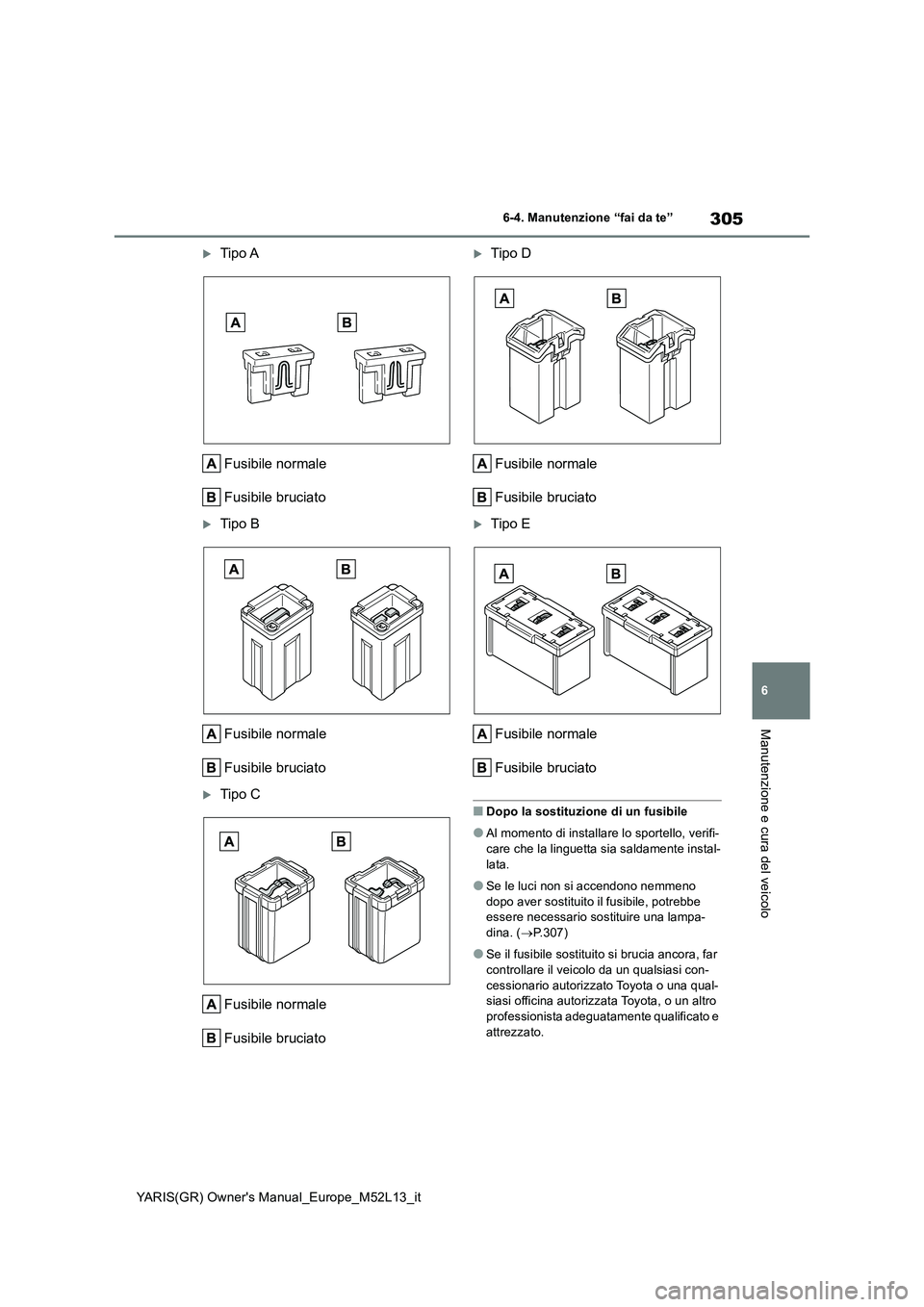

305
6
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Tipo A
Fusibile normale
Fusibile bruciato
Tipo B
Fusibile normale
Fusibile bruciato
Tipo C
Fusibile normale
Fusibile bruciato
Tipo D
Fusibile normale
Fusibile bruciato
Tipo E
Fusibile normale
Fusibile bruciato
■Dopo la sostituzione di un fusibile
●Al momento di installare lo sportello, verifi- care che la linguetta sia saldamente instal-
lata.
●Se le luci non si accendono nemmeno
dopo aver sostituito il fusibile, potrebbe essere necessario sostituire una lampa-dina. ( P.307)
●Se il fusibile sostituito si brucia ancora, far controllare il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o una qual- siasi officina autorizzata Toyota, o un altro professionista adeguatamente qualificato e
attrezzato.

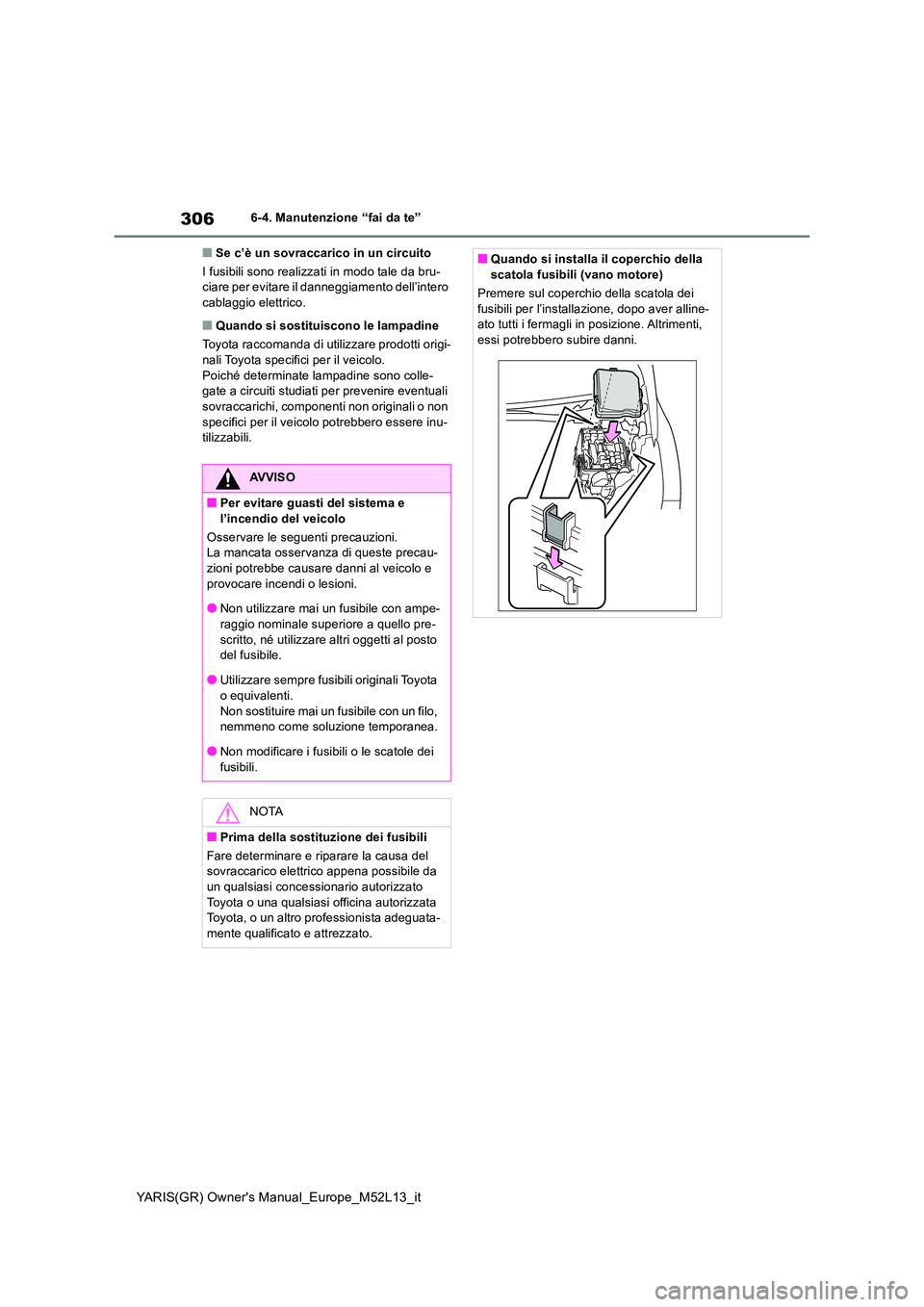

306
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”
■Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bru- ciare per evitare il danneggiamento dell’intero cablaggio elettrico.
■Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti origi-
nali Toyota specifici per il veicolo. Poiché determinate lampadine sono colle-gate a circuiti studiati per prevenire eventuali
sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere inu-tilizzabili.
AVVISO
■Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni. La mancata osservanza di queste precau-
zioni potrebbe causare danni al veicolo e provocare incendi o lesioni.
●Non utilizzare mai un fusibile con ampe-
raggio nominale superiore a quello pre- scritto, né utilizzare altri oggetti al posto del fusibile.
●Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
●Non modificare i fusibili o le scatole dei
fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da
un qualsiasi concessionario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro professionista adeguata-
mente qualificato e attrezzato.
■Quando si installa il coperchio della scatola fusibili (vano motore)
Premere sul coperchio della scatola dei
fusibili per l’installazione, dopo aver alline- ato tutti i fermagli in posizione. Altrimenti, essi potrebbero subire danni.

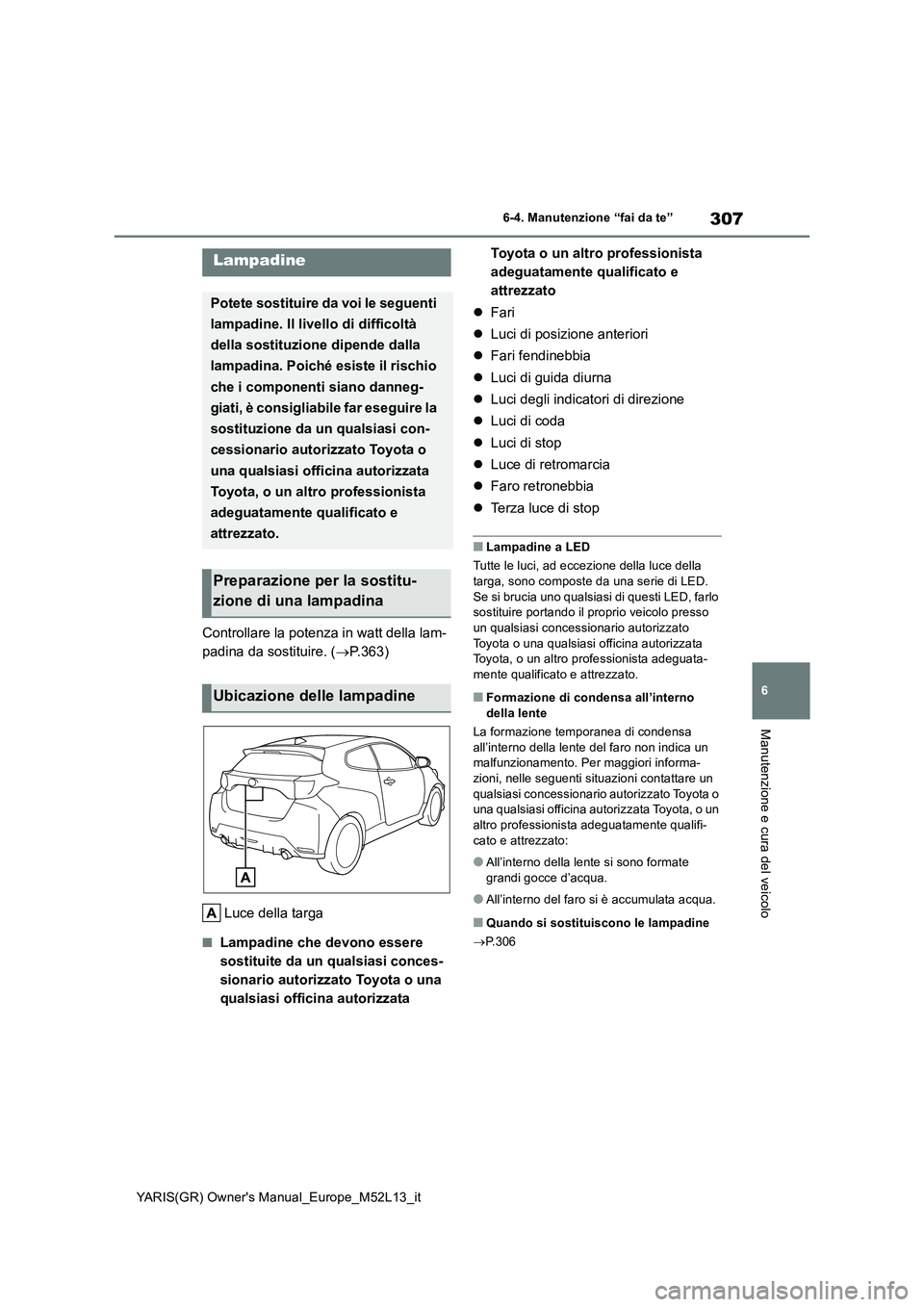

307
6
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Controllare la potenza in watt della lam-
padina da sostituire. ( P.363)
Luce della targa
■Lampadine che devono essere
sostituite da un qualsiasi conces-
sionario autorizzato Toyota o una
qualsiasi officina autorizzata
Toyota o un altro professionista
adeguatamente qualificato e
attrezzato
 Fari
 Luci di posizione anteriori
 Fari fendinebbia
 Luci di guida diurna
 Luci degli indicatori di direzione
 Luci di coda
 Luci di stop
 Luce di retromarcia
 Faro retronebbia
 Terza luce di stop
■Lampadine a LED
Tutte le luci, ad eccezione della luce della targa, sono composte da una serie di LED.
Se si brucia uno qualsiasi di questi LED, farlo sostituire portando il proprio veicolo presso un qualsiasi concessionario autorizzato
Toyota o una qualsiasi officina autorizzata Toyota, o un altro professionista adeguata-mente qualificato e attrezzato.
■Formazione di condensa all’interno
della lente
La formazione temporanea di condensa all’interno della lente del faro non indica un malfunzionamento. Per maggiori informa-
zioni, nelle seguenti situazioni contattare un qualsiasi concessionario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un
altro professionista adeguatamente qualifi- cato e attrezzato:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
 P.306
Lampadine
Potete sostituire da voi le seguenti
lampadine. Il livello di difficoltà
della sostituzione dipende dalla
lampadina. Poiché esiste il rischio
che i componenti siano danneg-
giati, è consigliabile far eseguire la
sostituzione da un qualsiasi con-
cessionario autorizzato Toyota o
una qualsiasi officina autorizzata
Toyota, o un altro professionista
adeguatamente qualificato e
attrezzato.
Preparazione per la sostitu-
zione di una lampadina
Ubicazione delle lampadine

308
YARIS(GR) Owner's Manual_Europe_M52L13_it
6-4. Manutenzione “fai da te”

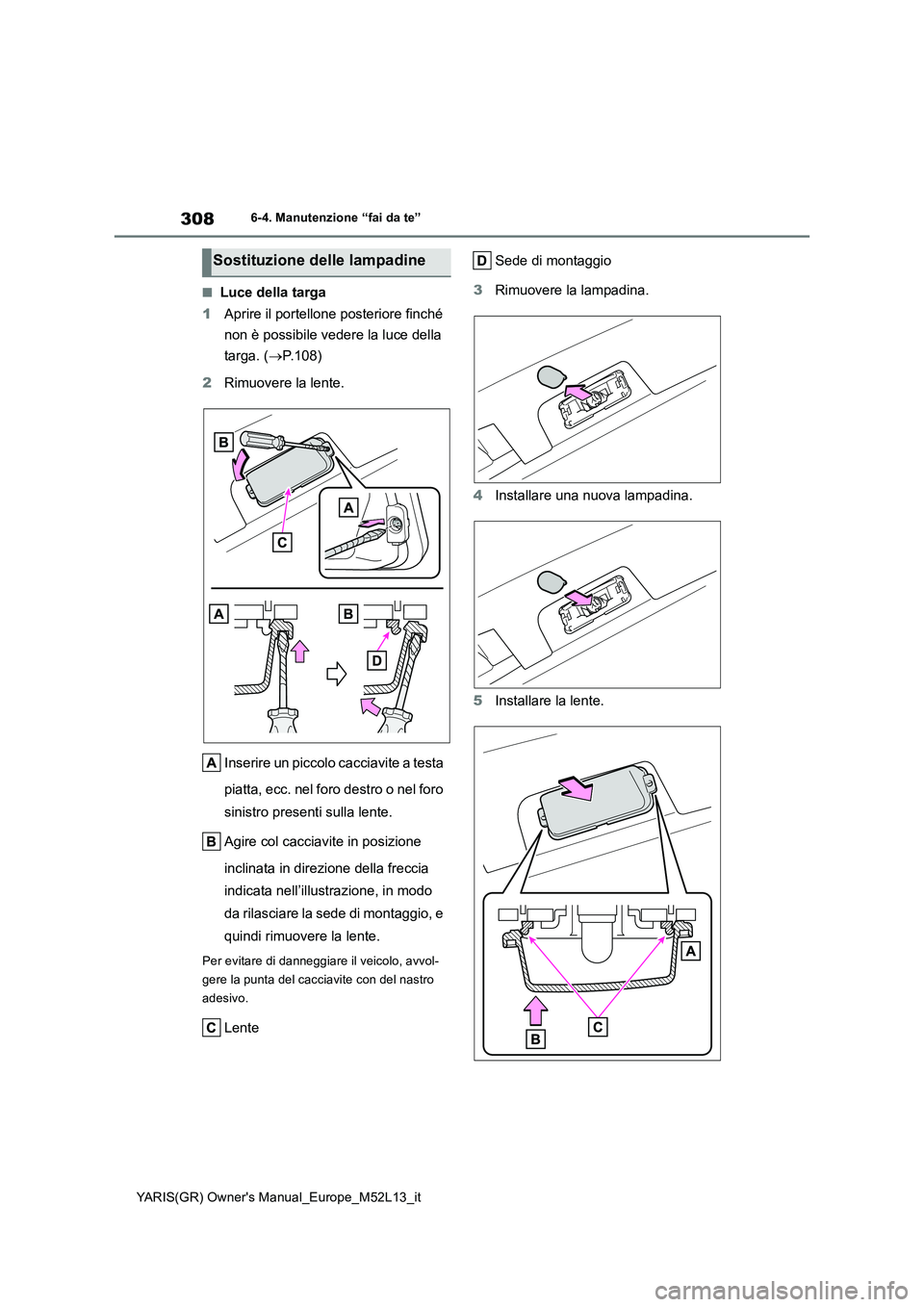

■Luce della targa
1 Aprire il portellone posteriore finché
non è possibile vedere la luce della
targa. ( P.108)
2 Rimuovere la lente.
Inserire un piccolo cacciavite a testa
piatta, ecc. nel foro destro o nel foro
sinistro presenti sulla lente.
Agire col cacciavite in posizione
inclinata in direzione della freccia
indicata nell’illustrazione, in modo
da rilasciare la sede di montaggio, e
quindi rimuovere la lente.
Per evitare di danneggiare il veicolo, avvol-
gere la punta del cacciavite con del nastro
adesivo.
Lente
Sede di montaggio
3 Rimuovere la lampadina.
4 Installare una nuova lampadina.
5 Installare la lente.
Sostituzione delle lampadine
