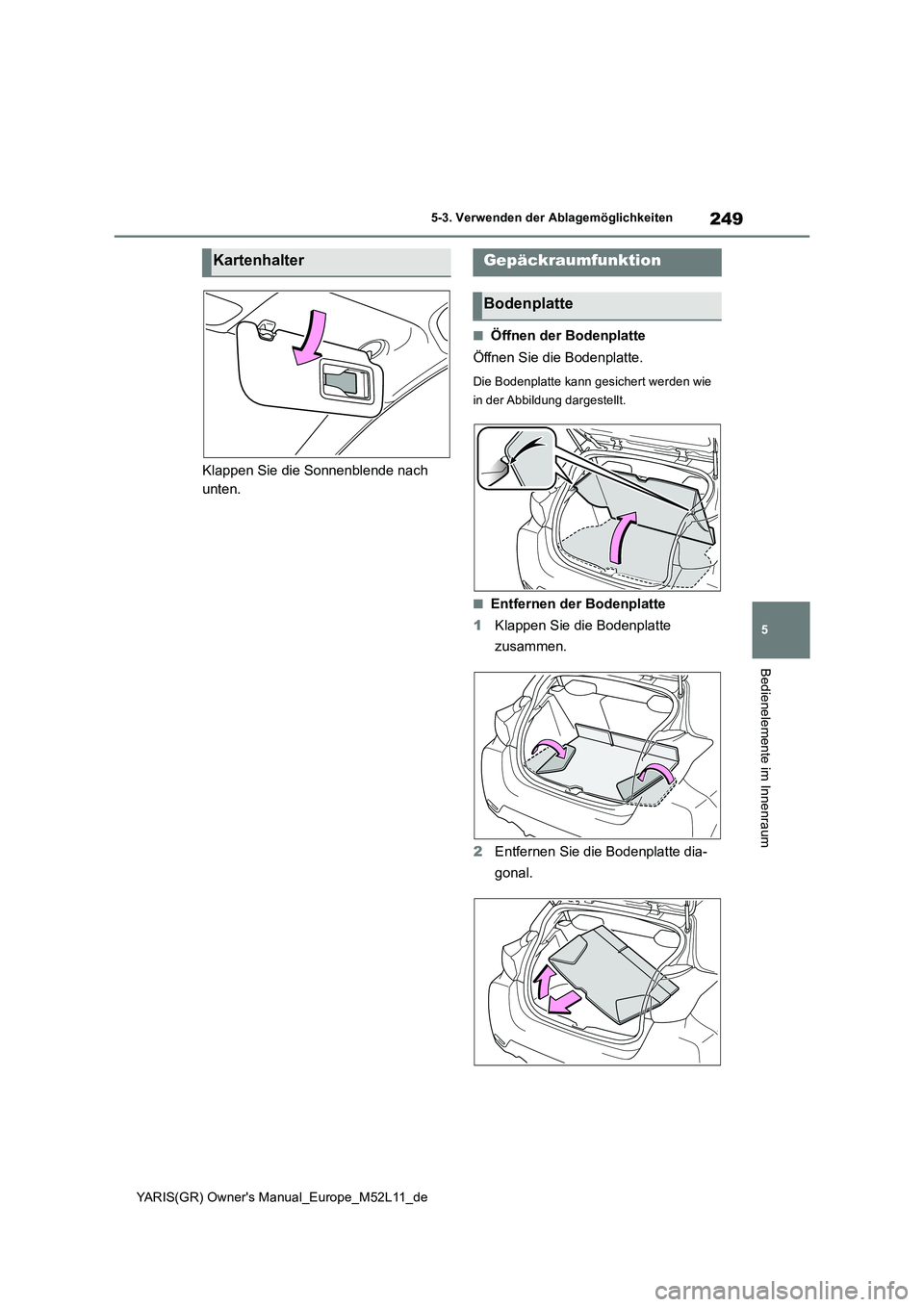

249
5
YARIS(GR) Owner's Manual_Europe_M52L11_de
5-3. Verwenden der Ablagemöglichkeiten
Bedienelemente im Innenraum
Klappen Sie die Sonnenblende nach
unten.
■Öffnen der Bodenplatte
Öffnen Sie die Bodenplatte.
Die Bodenplatte kann gesichert werden wie
in der Abbildung dargestellt.
■Entfernen der Bodenplatte
1 Klappen Sie die Bodenplatte
zusammen.
2 Entfernen Sie die Bodenplatte dia-
gonal.
KartenhalterGepäckraumfunktion
Bodenplatte
Page 252 of 470

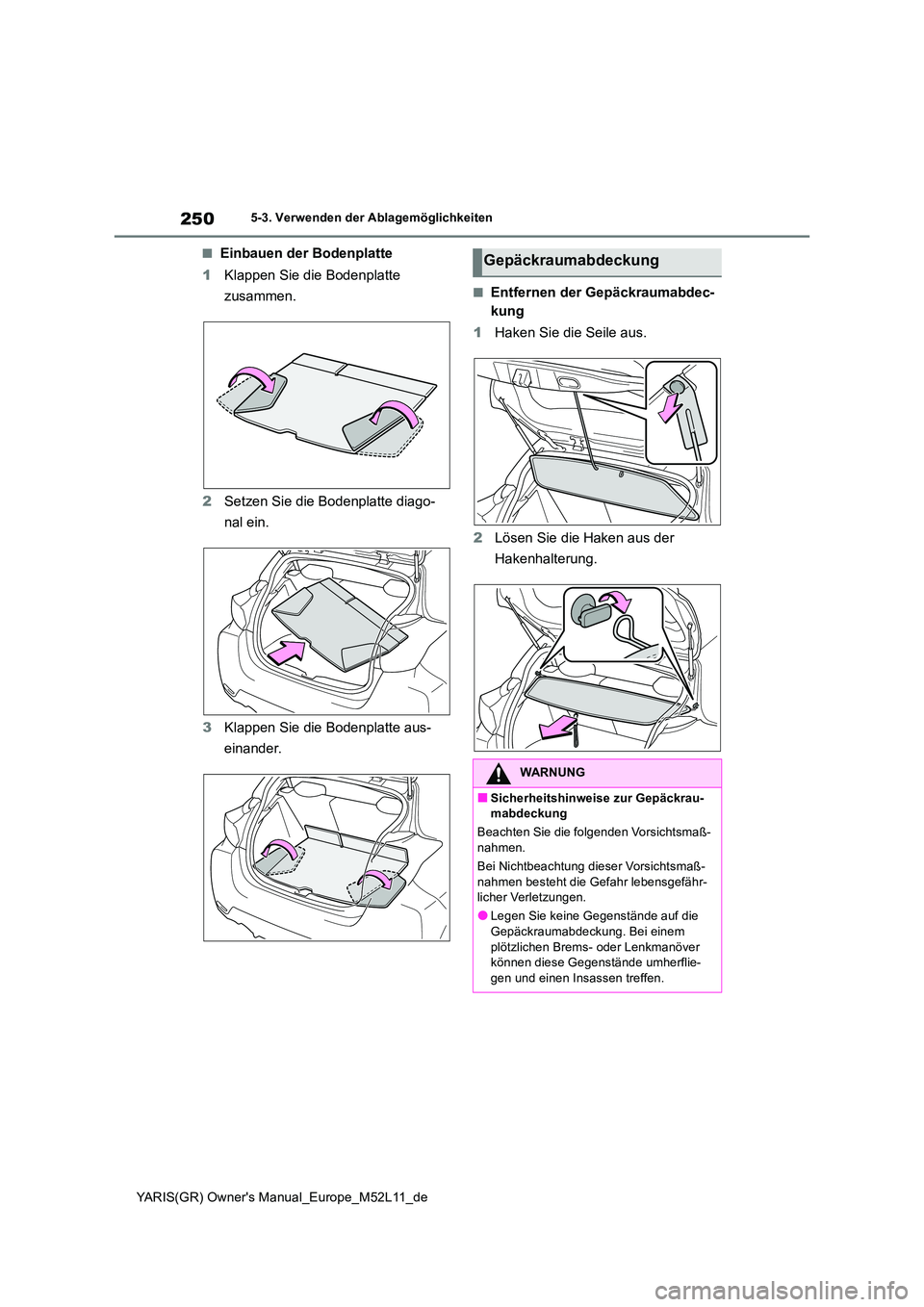

250
YARIS(GR) Owner's Manual_Europe_M52L11_de
5-3. Verwenden der Ablagemöglichkeiten
■Einbauen der Bodenplatte
1 Klappen Sie die Bodenplatte
zusammen.
2 Setzen Sie die Bodenplatte diago-
nal ein.
3 Klappen Sie die Bodenplatte aus-
einander.
■Entfernen der Gepäckraumabdec-
kung
1 Haken Sie die Seile aus.
2 Lösen Sie die Haken aus der
Hakenhalterung.
Gepäckraumabdeckung
WARNUNG
■Sicherheitshinweise zur Gepäckrau- mabdeckung
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Bei Nichtbeachtung dieser Vorsichtsmaß-
nahmen besteht die Gefahr lebensgefähr- licher Verletzungen.
●Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Bei einem
plötzlichen Brems- oder Lenkmanöver können diese Gegenstände umherflie-gen und einen Insassen treffen.
Page 253 of 470

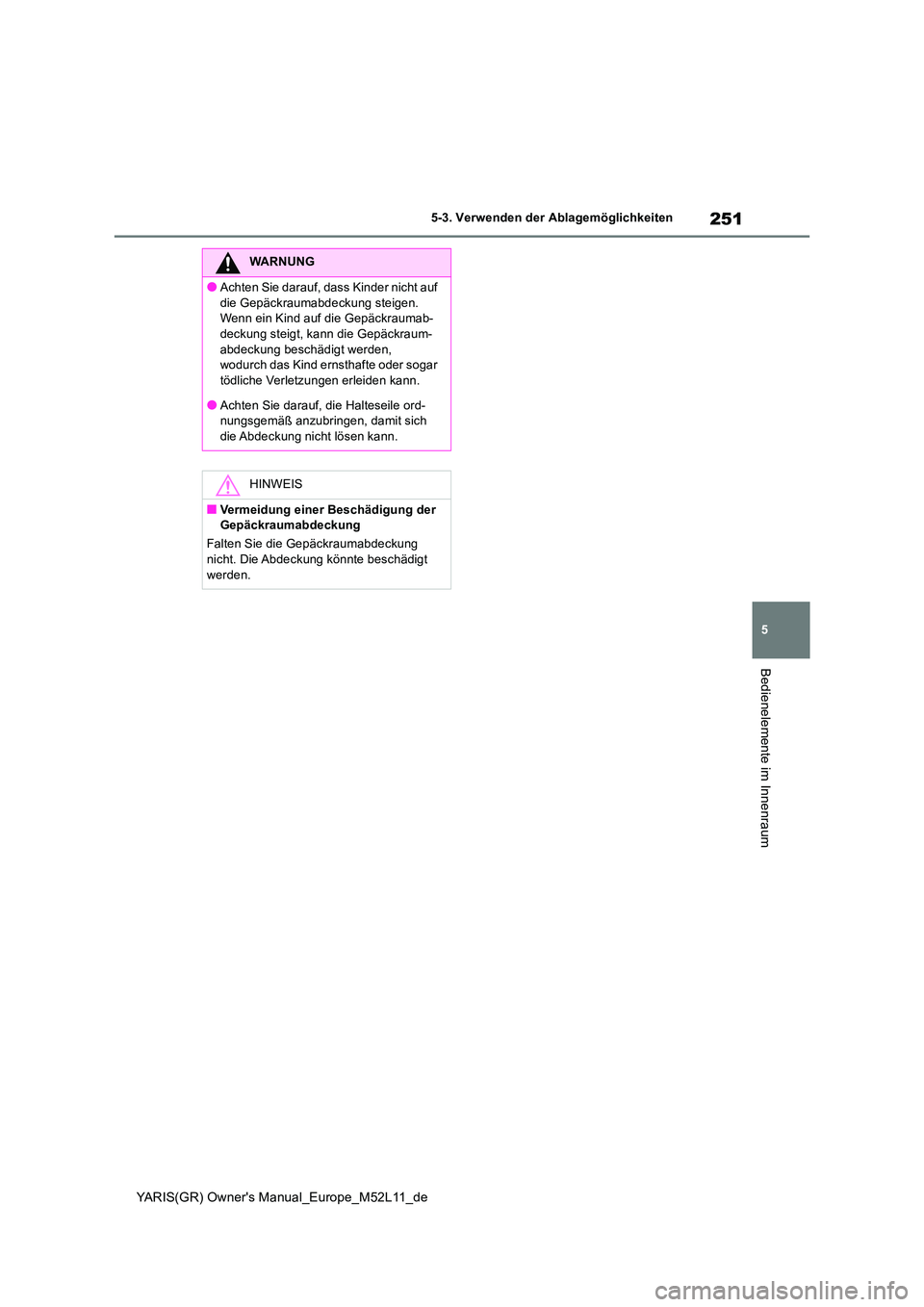

251
5
YARIS(GR) Owner's Manual_Europe_M52L11_de
5-3. Verwenden der Ablagemöglichkeiten
Bedienelemente im Innenraum
WARNUNG
●Achten Sie darauf, dass Kinder nicht auf
die Gepäckraumabdeckung steigen. Wenn ein Kind auf die Gepäckraumab-deckung steigt, kann die Gepäckraum-
abdeckung beschädigt werden, wodurch das Kind ernsthafte oder sogar tödliche Verletzungen erleiden kann.
●Achten Sie darauf, die Halteseile ord-nungsgemäß anzubringen, damit sich die Abdeckung nicht lösen kann.
HINWEIS
■Vermeidung einer Beschädigung der Gepäckraumabdeckung
Falten Sie die Gepäckraumabdeckung nicht. Die Abdeckung könnte beschädigt
werden.
Page 254 of 470

252
YARIS(GR) Owner's Manual_Europe_M52L11_de
5-4. Sonstige Bedienelemente im Innenraum
5-4.Sons tige Bediene leme nte im Innen rau m
An die Steckdose können Nebenver-
braucher mit 12 V angeschlossen wer-
den, die mit maximal 10 A zu betreiben
sind.
Öffnen Sie den Deckel.
Ty p A
Ty p B
■Die Steckdose kann in den folgenden
Situationen benutzt werden
Der Motorschalter befindet sich im Modus ACC oder ON.
■Wenn der Motorschalter ausgeschaltet wird
Trennen Sie elektrische Geräte mit Ladefunk-
tionen, wie z.B. mobile Akkupacks. Wenn solche Geräte angeschlossen bleiben, kann der Motorschalter unter Umständen
nicht normal ausgeschaltet werden.
1 Um die Sonnenblende in die vor-
dere Position zu bringen, klappen
Sie diese nach unten.
2 Um die Sonnenblende in die seitli-
che Position zu bringen, klappen
Sie diese nach unten, haken sie
aus, und schwenken sie zur Seite.
Zum Öffnen schieben Sie die Abdec-
kung zur Seite.
Sonstige Bedienelemente
im Innenraum
Steckdose
HINWEIS
■Verhindern des Durchbrennens der
Sicherung
Verwenden Sie kein Zubehör, das mehr als 12 V/10 A benötigt.
■Verhindern von Schäden an der Stec-
kdose
Schließen Sie den Deckel der Steckdose, wenn die Steckdose nicht benutzt wird.In die Steckdose eindringende Fremdkör-
per oder Flüssigkeiten können einen Kurz- schluss verursachen.
■Vermeiden einer Entladung der Batte-
rie
Benutzen Sie die Steckdose bei ausge- schaltetem Motor nicht länger als nötig.
Sonnenblenden
Schminkspiegel
Page 255 of 470

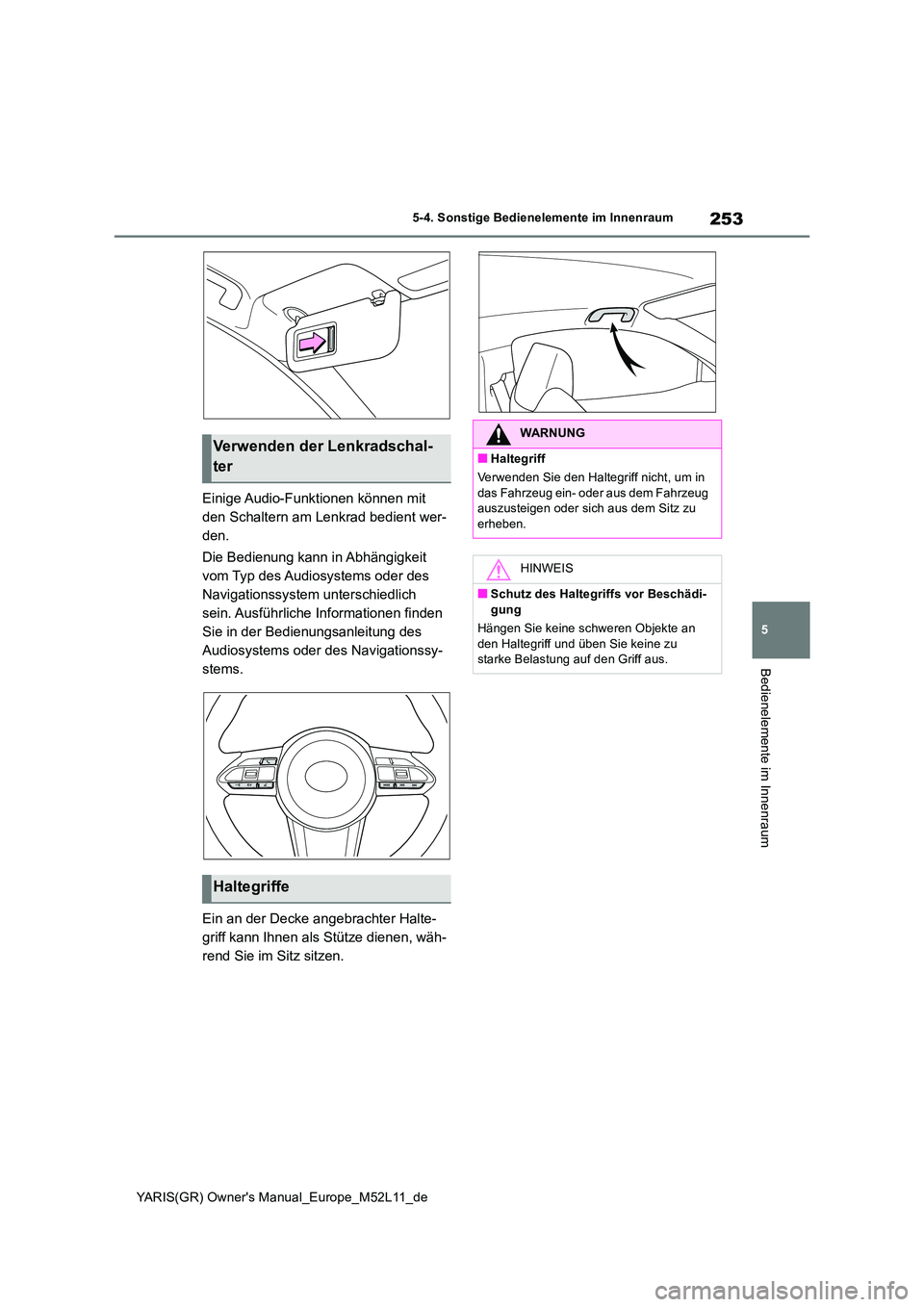

253
5
YARIS(GR) Owner's Manual_Europe_M52L11_de
5-4. Sonstige Bedienelemente im Innenraum
Bedienelemente im Innenraum
Einige Audio-Funktionen können mit
den Schaltern am Lenkrad bedient wer-
den.
Die Bedienung kann in Abhängigkeit
vom Typ des Audiosystems oder des
Navigationssystem unterschiedlich
sein. Ausführliche Informationen finden
Sie in der Bedienungsanleitung des
Audiosystems oder des Navigationssy-
stems.
Ein an der Decke angebrachter Halte-
griff kann Ihnen als Stütze dienen, wäh-
rend Sie im Sitz sitzen.
Verwenden der Lenkradschal-
ter
Haltegriffe
WARNUNG
■Haltegriff
Verwenden Sie den Haltegriff nicht, um in das Fahrzeug ein- oder aus dem Fahrzeug auszusteigen oder sich aus dem Sitz zu
erheben.
HINWEIS
■Schutz des Haltegriffs vor Beschädi-
gung
Hängen Sie keine schweren Objekte an den Haltegriff und üben Sie keine zu starke Belastung auf den Griff aus.
Page 256 of 470

254
YARIS(GR) Owner's Manual_Europe_M52L11_de
5-4. Sonstige Bedienelemente im Innenraum
Page 257 of 470

6

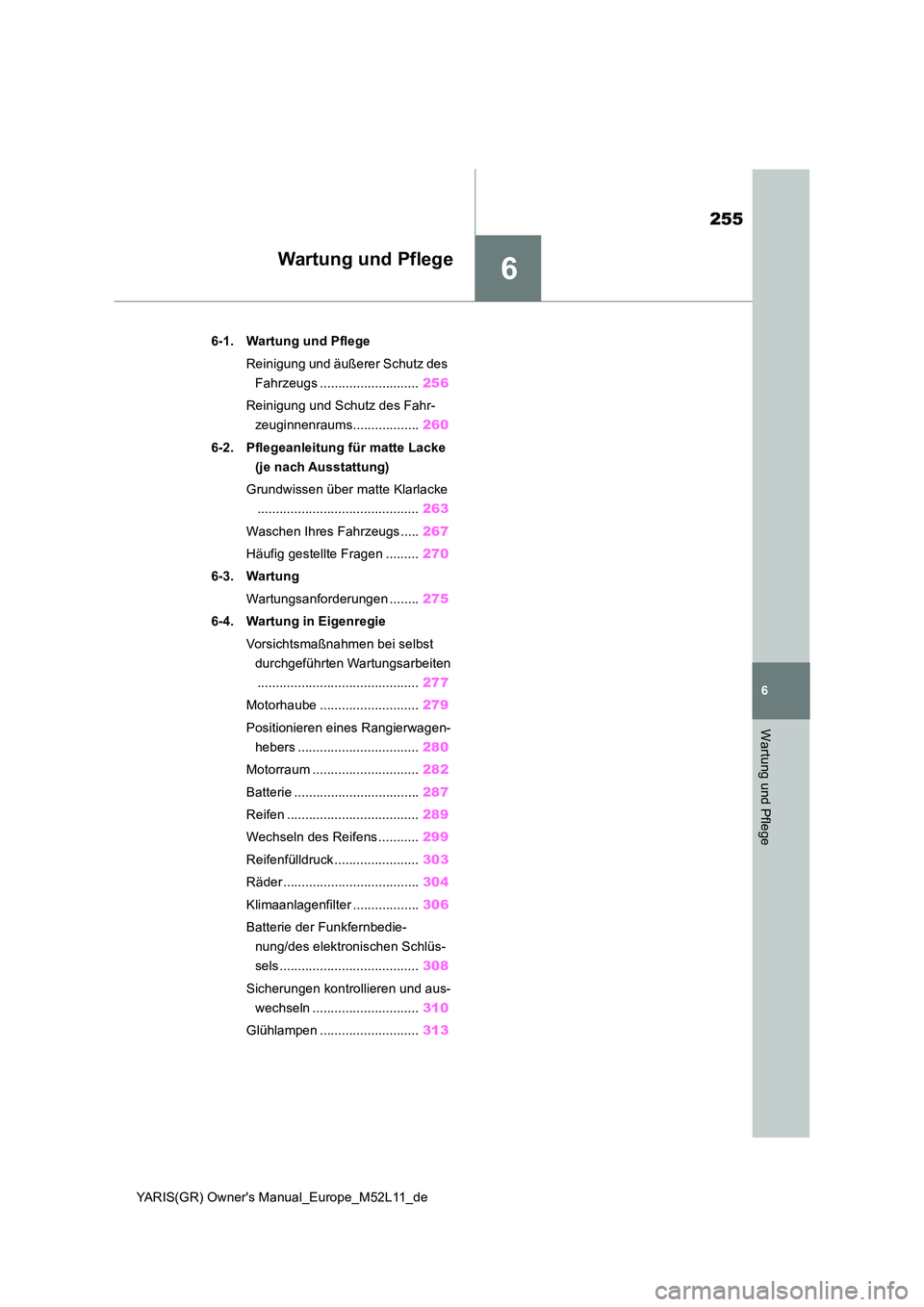

255
YARIS(GR) Owner's Manual_Europe_M52L11_de
6
Wartung und Pflege
Wartung und Pflege
6-1. Wartung und Pflege
Reinigung und äußerer Schutz des
Fahrzeugs ........................... 256
Reinigung und Schutz des Fahr-
zeuginnenraums.................. 260
6-2. Pflegeanleitung für matte Lacke
(je nach Ausstattung)
Grundwissen über matte Klarlacke
............................................ 263
Waschen Ihres Fahrzeugs ..... 267
Häufig gestellte Fragen ......... 270
6-3. Wartung
Wartungsanforderungen ........ 275
6-4. Wartung in Eigenregie
Vorsichtsmaßnahmen bei selbst
durchgeführten Wartungsarbeiten
............................................ 277
Motorhaube ........................... 279
Positionieren eines Rangierwagen-
hebers ................................. 280
Motorraum ............................. 282
Batterie .................................. 287
Reifen .................................... 289
Wechseln des Reifens ........... 299
Reifenfülldruck ....................... 303
Räder ..................................... 304
Klimaanlagenfilter .................. 306
Batterie der Funkfernbedie-
nung/des elektronischen Schlüs-
sels ...................................... 308
Sicherungen kontrollieren und aus-
wechseln ............................. 310
Glühlampen ........................... 313
Page 258 of 470

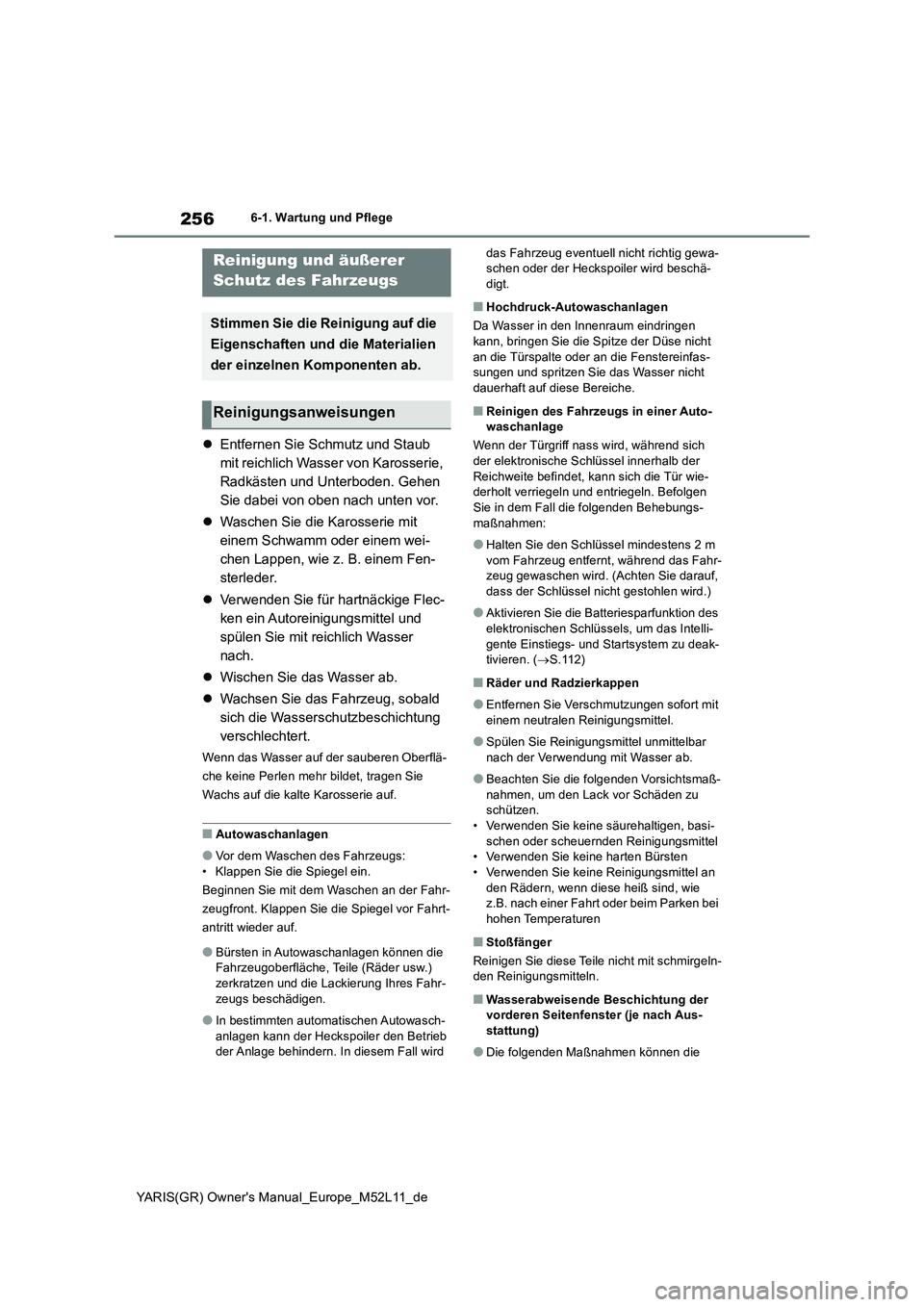

256
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-1. Wartung und Pflege
6-1.Wartun g u nd Pflege
Entfernen Sie Schmutz und Staub
mit reichlich Wasser von Karosserie,
Radkästen und Unterboden. Gehen
Sie dabei von oben nach unten vor.
Waschen Sie die Karosserie mit
einem Schwamm oder einem wei-
chen Lappen, wie z. B. einem Fen-
sterleder.
Verwenden Sie für hartnäckige Flec-
ken ein Autoreinigungsmittel und
spülen Sie mit reichlich Wasser
nach.
Wischen Sie das Wasser ab.
Wachsen Sie das Fahrzeug, sobald
sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberflä-
che keine Perlen mehr bildet, tragen Sie
Wachs auf die kalte Karosserie auf.
■Autowaschanlagen
●Vor dem Waschen des Fahrzeugs:
• Klappen Sie die Spiegel ein.
Beginnen Sie mit dem Waschen an der Fahr-
zeugfront. Klappen Sie die Spiegel vor Fahrt-
antritt wieder auf.
●Bürsten in Autowaschanlagen können die Fahrzeugoberfläche, Teile (Räder usw.)
zerkratzen und die Lackierung Ihres Fahr- zeugs beschädigen.
●In bestimmten automatischen Autowasch-anlagen kann der Heckspoiler den Betrieb der Anlage behindern. In diesem Fall wird
das Fahrzeug eventuell nicht richtig gewa- schen oder der Heckspoiler wird beschä-digt.
■Hochdruck-Autowaschanlagen
Da Wasser in den Innenraum eindringen
kann, bringen Sie die Spitze der Düse nicht an die Türspalte oder an die Fenstereinfas-sungen und spritzen Sie das Wasser nicht
dauerhaft auf diese Bereiche.
■Reinigen des Fahrzeugs in einer Auto- waschanlage
Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der
Reichweite befindet, kann sich die Tür wie- derholt verriegeln und entriegeln. Befolgen Sie in dem Fall die folgenden Behebungs-
maßnahmen:
●Halten Sie den Schlüssel mindestens 2 m
vom Fahrzeug entfernt, während das Fahr- zeug gewaschen wird. (Achten Sie darauf, dass der Schlüssel nicht gestohlen wird.)
●Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das Intelli-
gente Einstiegs- und Startsystem zu deak- tivieren. ( S.112)
■Räder und Radzierkappen
●Entfernen Sie Verschmutzungen sofort mit einem neutralen Reinigungsmittel.
●Spülen Sie Reinigungsmittel unmittelbar nach der Verwendung mit Wasser ab.
●Beachten Sie die folgenden Vorsichtsmaß-nahmen, um den Lack vor Schäden zu schützen.
• Verwenden Sie keine säurehaltigen, basi- schen oder scheuernden Reinigungsmittel• Verwenden Sie keine harten Bürsten
• Verwenden Sie keine Reinigungsmittel an den Rädern, wenn diese heiß sind, wie z.B. nach einer Fahrt oder beim Parken bei
hohen Temperaturen
■Stoßfänger
Reinigen Sie diese Teile nicht mit schmirgeln- den Reinigungsmitteln.
■Wasserabweisende Beschichtung der vorderen Seitenfenster (je nach Aus-
stattung)
●Die folgenden Maßnahmen können die
Reinigung und äußerer
Schutz des Fahrzeugs
Stimmen Sie die Reinigung auf die
Eigenschaften und die Materialien
der einzelnen Komponenten ab.
Reinigungsanweisungen
Page 259 of 470

257
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-1. Wartung und Pflege
Wartung und Pflege
Wirksamkeit und Haltbarkeit der wasserab- weisenden Beschichtung erhöhen.• Beseitigen Sie regelmäßig Schmutz usw.
von den vorderen Seitenfenstern. • Achten Sie darauf, dass sich Schmutz und Staub nicht über einen langen Zeitraum an
den Fenstern ansammelt. Reinigen Sie die Fenster schnellstmöglich mit einem wei-chen, angefeuchteten Tuch.
• Verwenden Sie für die Reinigung der Fen- ster keine Wachse oder Glasreiniger, die Scheuermittel enthalten.
• Verwenden Sie keine metallischen Gegen- stände zum Entfernen von Beschlägen.
●Wenn die wasserabweisende Wirkung nachlässt, kann die Beschichtung repariert werden. Wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Ver- tragswerkstatt oder einen anderen kompe-tenten Fachbetrieb.
■Beschichtete Bereiche
Wenn die Verschmutzung nicht beseitigt wer-
den kann, reinigen Sie die Teile wie folgt:
●Wischen Sie den Schmutz mit einem wei-
chen Tuch ab, dass mit einer Lösung aus etwa 5% neutralem Reinigungsmittel und Wasser befeuchtet ist.
●Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um ver-
bliebene Feuchtigkeit vollständig zu entfer- nen.
●Verwenden Sie zum Entfernen von Ölrück-ständen alkoholgetränkte Feuchttücher oder ein ähnliches Produkt.
■Carbonfolie (je nach Ausstattung)
●Montieren Sie keinen Dachgepäckträger auf der Carbonfolie. Dadurch kann die
Oberfläche der Folie beschädigt werden.
●Verwenden Sie nur Wasser mit niedriger
Temperatur (50°C oder weniger) für auto- matische Waschanlagen und Hochdruck-reiniger.
Verwenden Sie Hochdruckreiniger nicht am
Rand der Folie, da sich diese dadurch lösen
kann.
●Bringen Sie kein heißes Wasser mit mehr als 90°C direkt auf. Dadurch kann sich die Folie lösen.
●Verwenden Sie nur neutrale Reinigungs-mittel, die für die Kfz-Wäsche zugelassen sind, und Wasser.
●Wachsen Sie das Fahrzeug nicht und brin-gen Sie keine Beschichtungen auf die
Folie auf, um ihr texturiertes Aussehen zu erhalten.
●Schmutz, wie z.B. Vogelkot und Öl, sollte sofort mit einem neutralen Reinigungsmit-tel beseitigt werden.
■Bremse
●Lackierte Bremssättel• Verwenden Sie nur neutrale Reinigungs-
mittel. Verwenden Sie keine harten Bür- sten oder scheuernde Reiniger, da dadurch der Lack beschädigt wird.
• Bringen Sie keine Reinigungsmittel auf die Bremssättel auf, wenn diese heiß sind.• Spülen Sie Reinigungsmittel nach dem
Aufbringen sofort wieder ab.
●Es kann sich Rost bilden, wenn das Fahr-
zeug mit feuchten Bremsbelägen oder Bremsscheiben abgestellt wird, wodurch diese aneinander haften können. Fahren
Sie nach einer Fahrzeugwäsche langsam und betätigen Sie die Bremse mehrmals, um die Teile zu trocknen, bevor Sie das
Fahrzeug abstellen.
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motor-
raum. Dies kann einen Brand der elektri- schen Bauteile verursachen.
Page 260 of 470

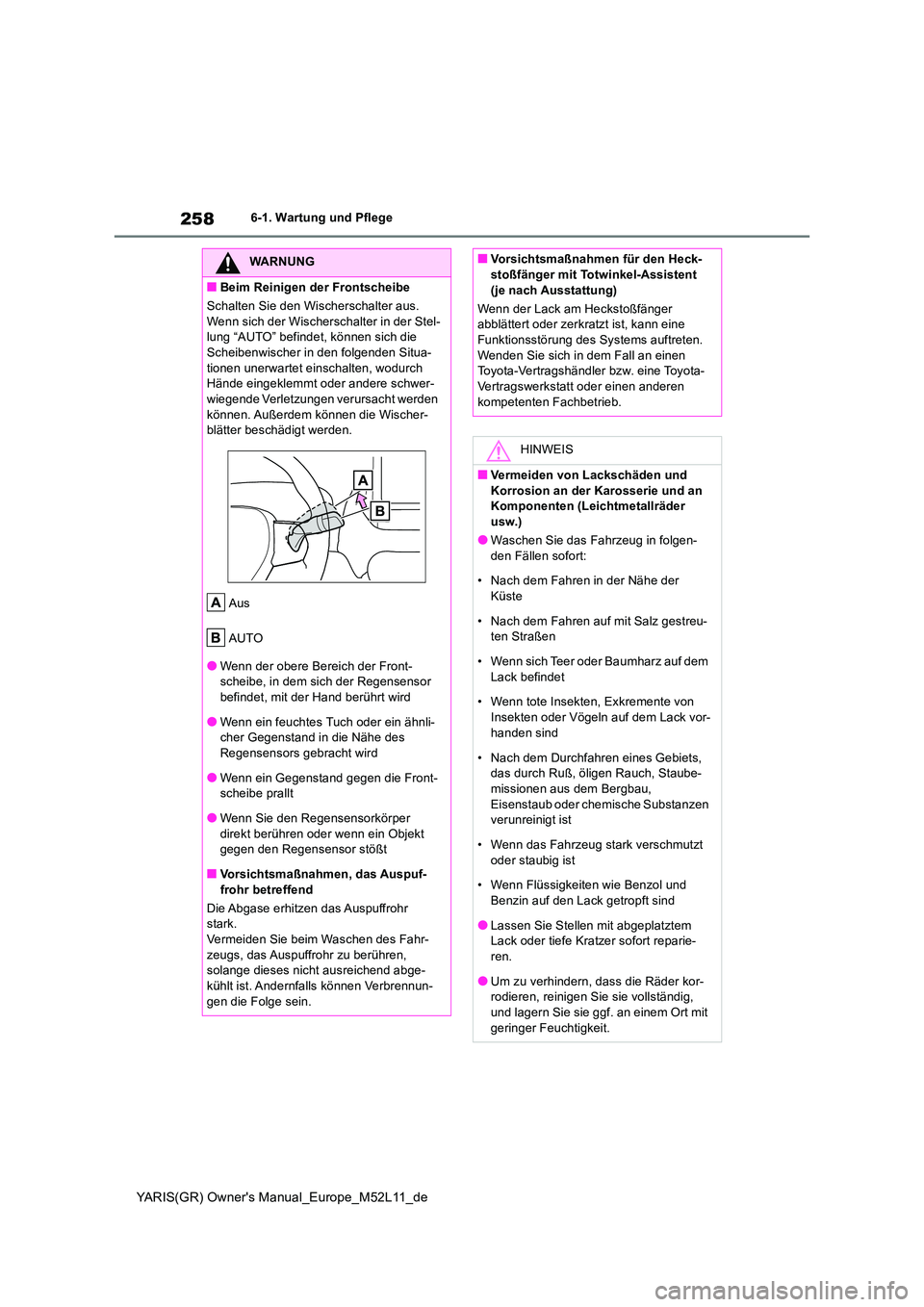

258
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-1. Wartung und Pflege
WARNUNG
■Beim Reinigen der Frontscheibe
Schalten Sie den Wischerschalter aus.
Wenn sich der Wischerschalter in der Stel- lung “AUTO” befindet, können sich die Scheibenwischer in den folgenden Situa-
tionen unerwartet einschalten, wodurch Hände eingeklemmt oder andere schwer-wiegende Verletzungen verursacht werden
können. Außerdem können die Wischer- blätter beschädigt werden.
Aus
AUTO
●Wenn der obere Bereich der Front- scheibe, in dem sich der Regensensor befindet, mit der Hand berührt wird
●Wenn ein feuchtes Tuch oder ein ähnli-cher Gegenstand in die Nähe des Regensensors gebracht wird
●Wenn ein Gegenstand gegen die Front-scheibe prallt
●Wenn Sie den Regensensorkörper
direkt berühren oder wenn ein Objekt gegen den Regensensor stößt
■Vorsichtsmaßnahmen, das Auspuf-
frohr betreffend
Die Abgase erhitzen das Auspuffrohr stark.Vermeiden Sie beim Waschen des Fahr-
zeugs, das Auspuffrohr zu berühren, solange dieses nicht ausreichend abge-kühlt ist. Andernfalls können Verbrennun-
gen die Folge sein.
■Vorsichtsmaßnahmen für den Heck- stoßfänger mit Totwinkel-Assistent
(je nach Ausstattung)
Wenn der Lack am Heckstoßfänger abblättert oder zerkratzt ist, kann eine Funktionsstörung des Systems auftreten.
Wenden Sie sich in dem Fall an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
HINWEIS
■Vermeiden von Lackschäden und Korrosion an der Karosserie und an Komponenten (Leichtmetallräder
usw.)
●Waschen Sie das Fahrzeug in folgen- den Fällen sofort:
• Nach dem Fahren in der Nähe der
Küste
• Nach dem Fahren auf mit Salz gestreu- ten Straßen
• Wenn sich Teer oder Baumharz auf dem Lack befindet
• Wenn tote Insekten, Exkremente von
Insekten oder Vögeln auf dem Lack vor- handen sind
• Nach dem Durchfahren eines Gebiets, das durch Ruß, öligen Rauch, Staube-missionen aus dem Bergbau,
Eisenstaub oder c hemische Substanzen verunreinigt ist
• Wenn das Fahrzeug stark verschmutzt
oder staubig ist
• Wenn Flüssigkeiten wie Benzol und Benzin auf den Lack getropft sind
●Lassen Sie Stellen mit abgeplatztem Lack oder tiefe Kratzer sofort reparie-ren.
●Um zu verhindern, dass die Räder kor-rodieren, reinigen Sie sie vollständig, und lagern Sie sie ggf. an einem Ort mit
geringer Feuchtigkeit.
