TOYOTA GR YARIS 2021 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2021, Model line: GR YARIS, Model: TOYOTA GR YARIS 2021Pages: 470, PDF-Größe: 106.59 MB

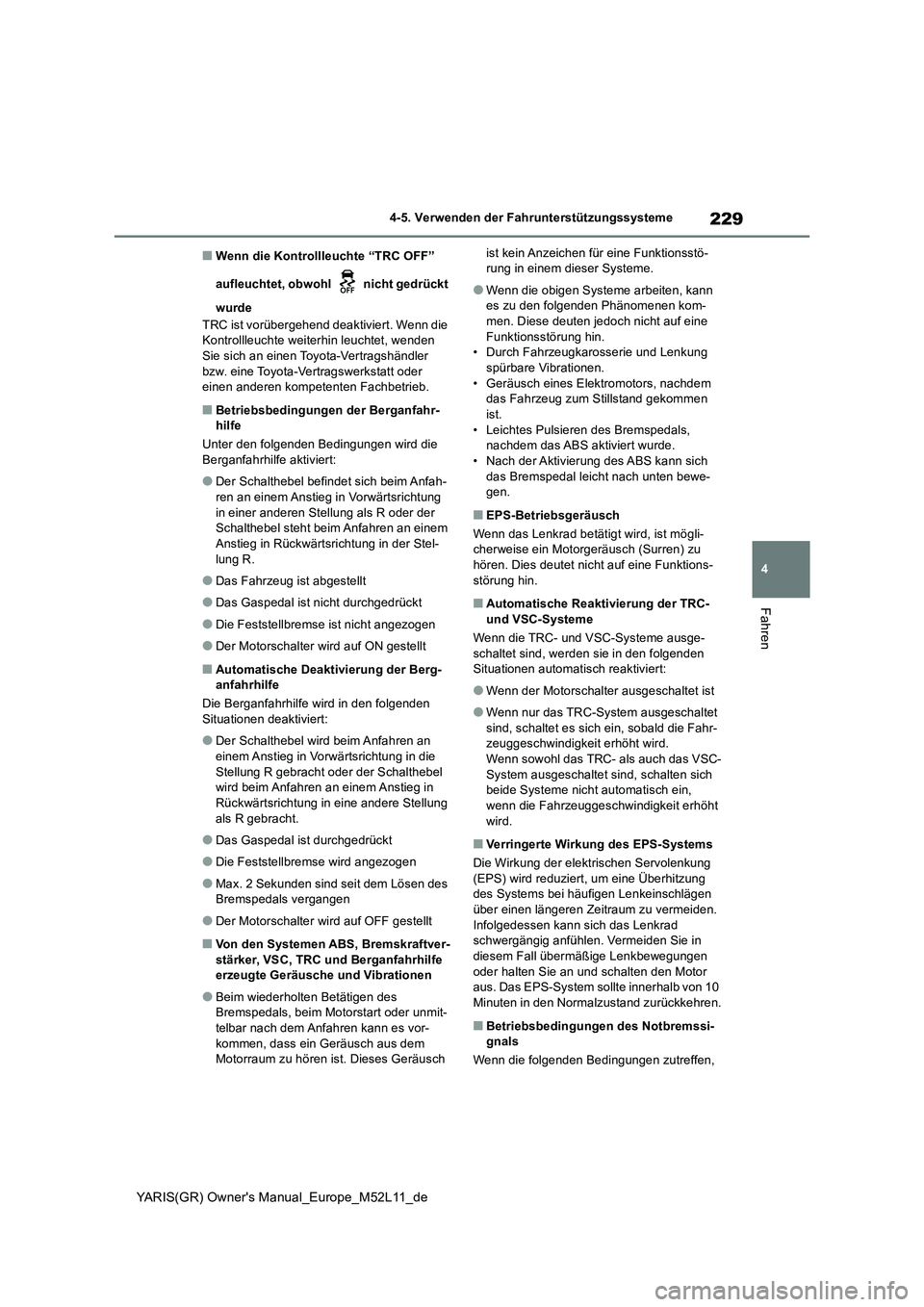

Page 231 of 470

229
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Wenn die Kontrollleuchte “TRC OFF”
aufleuchtet, obwohl nicht gedrückt
wurde
TRC ist vorübergehend deaktiviert. Wenn die Kontrollleuchte weiterhin leuchtet, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
■Betriebsbedingungen der Berganfahr-hilfe
Unter den folgenden Bedingungen wird die
Berganfahrhilfe aktiviert:
●Der Schalthebel befindet sich beim Anfah-
ren an einem Anstieg in Vorwärtsrichtung in einer anderen Stellung als R oder der Schalthebel steht beim Anfahren an einem
Anstieg in Rückwärtsrichtung in der Stel- lung R.
●Das Fahrzeug ist abgestellt
●Das Gaspedal ist nicht durchgedrückt
●Die Feststellbremse ist nicht angezogen
●Der Motorschalter wird auf ON gestellt
■Automatische Deaktivierung der Berg-anfahrhilfe
Die Berganfahrhilfe wird in den folgenden Situationen deaktiviert:
●Der Schalthebel wird beim Anfahren an einem Anstieg in Vorwärtsrichtung in die
Stellung R gebracht oder der Schalthebel wird beim Anfahren an einem Anstieg in Rückwärtsrichtung in eine andere Stellung
als R gebracht.
●Das Gaspedal ist durchgedrückt
●Die Feststellbremse wird angezogen
●Max. 2 Sekunden sind seit dem Lösen des Bremspedals vergangen
●Der Motorschalter wird auf OFF gestellt
■Von den Systemen ABS, Bremskraftver-stärker, VSC, TRC und Berganfahrhilfe erzeugte Geräusche und Vibrationen
●Beim wiederholten Betätigen des Bremspedals, beim Motorstart oder unmit-
telbar nach dem Anfahren kann es vor- kommen, dass ein Geräusch aus dem Motorraum zu hören ist. Dieses Geräusch
ist kein Anzeichen für eine Funktionsstö- rung in einem dieser Systeme.
●Wenn die obigen Systeme arbeiten, kann es zu den folgenden Phänomenen kom-men. Diese deuten jedoch nicht auf eine
Funktionsstörung hin. • Durch Fahrzeugkarosserie und Lenkung spürbare Vibrationen.
• Geräusch eines Elektromotors, nachdem das Fahrzeug zum Stillstand gekommen ist.
• Leichtes Pulsieren des Bremspedals, nachdem das ABS aktiviert wurde.• Nach der Aktivierung des ABS kann sich
das Bremspedal leicht nach unten bewe- gen.
■EPS-Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist mögli- cherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktions- störung hin.
■Automatische Reaktivierung der TRC- und VSC-Systeme
Wenn die TRC- und VSC-Systeme ausge-
schaltet sind, werden sie in den folgenden Situationen automatisch reaktiviert:
●Wenn der Motorschalter ausgeschaltet ist
●Wenn nur das TRC-System ausgeschaltet
sind, schaltet es sich ein, sobald die Fahr- zeuggeschwindigkeit erhöht wird.Wenn sowohl das TRC- als auch das VSC-
System ausgeschaltet sind, schalten sich beide Systeme nicht automatisch ein, wenn die Fahrzeuggeschwindigkeit erhöht
wird.
■Verringerte Wirkung des EPS-Systems
Die Wirkung der elektrischen Servolenkung (EPS) wird reduziert, um eine Überhitzung des Systems bei häufigen Lenkeinschlägen
über einen längeren Zeitraum zu vermeiden. Infolgedessen kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in
diesem Fall übermäßige Lenkbewegungen oder halten Sie an und schalten den Motor aus. Das EPS-System sollte innerhalb von 10
Minuten in den Normalzustand zurückkehren.
■Betriebsbedingungen des Notbremssi- gnals
Wenn die folgenden Bedingungen zutreffen,

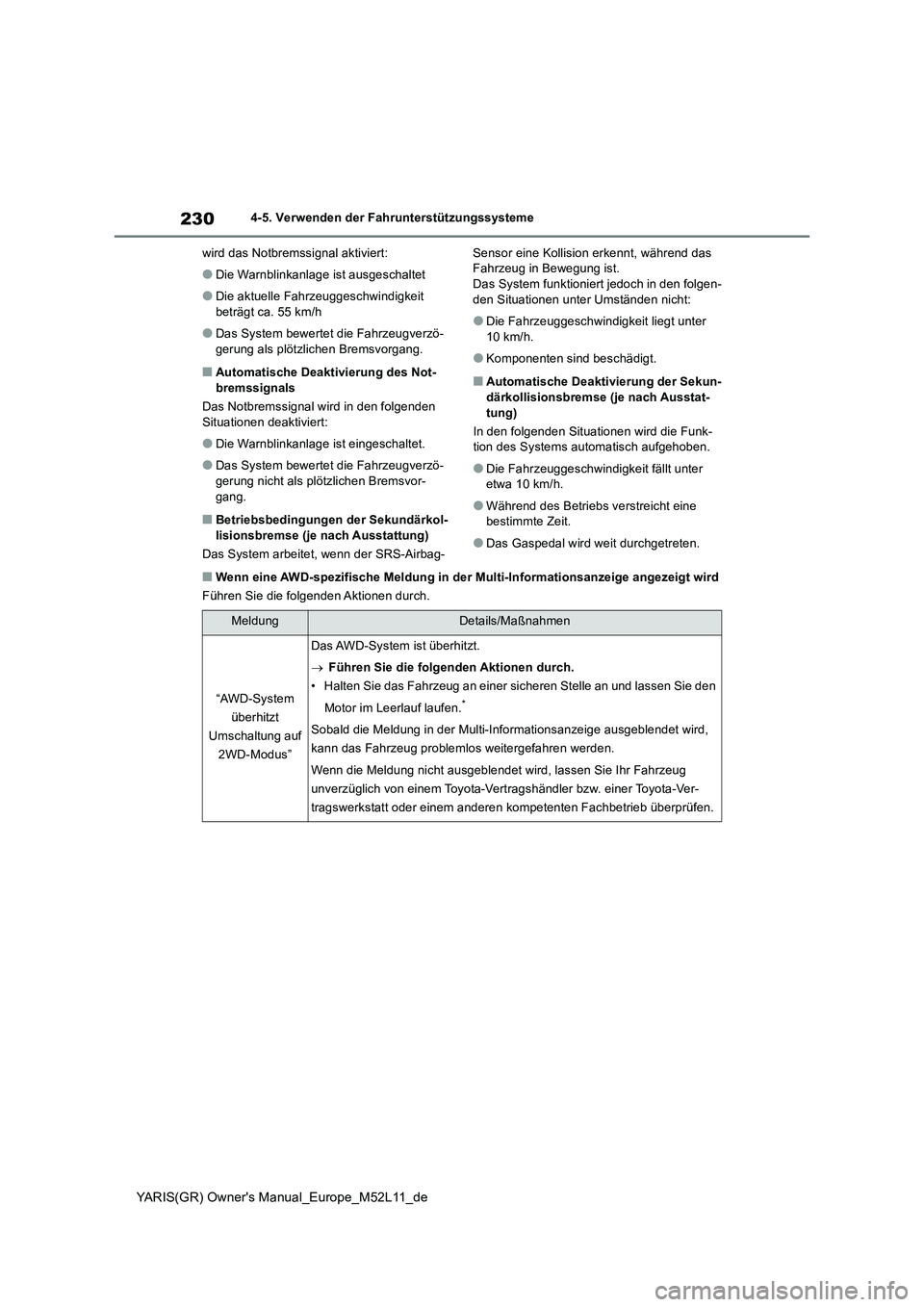

Page 232 of 470

230
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
wird das Notbremssignal aktiviert:
●Die Warnblinkanlage ist ausgeschaltet
●Die aktuelle Fahrzeuggeschwindigkeit beträgt ca. 55 km/h
●Das System bewertet die Fahrzeugverzö-gerung als plötzlichen Bremsvorgang.
■Automatische Deaktivierung des Not-
bremssignals
Das Notbremssignal wird in den folgenden Situationen deaktiviert:
●Die Warnblinkanlage ist eingeschaltet.
●Das System bewertet die Fahrzeugverzö-
gerung nicht als plötzlichen Bremsvor- gang.
■Betriebsbedingungen der Sekundärkol-lisionsbremse (je nach Ausstattung)
Das System arbeitet, wenn der SRS-Airbag-
Sensor eine Kollision erkennt, während das Fahrzeug in Bewegung ist.Das System funktioniert jedoch in den folgen-
den Situationen unter Umständen nicht:
●Die Fahrzeuggeschwindigkeit liegt unter
10 km/h.
●Komponenten sind beschädigt.
■Automatische Deaktivierung der Sekun-
därkollisionsbremse (je nach Ausstat- tung)
In den folgenden Situationen wird die Funk- tion des Systems automatisch aufgehoben.
●Die Fahrzeuggeschwindigkeit fällt unter etwa 10 km/h.
●Während des Betriebs verstreicht eine bestimmte Zeit.
●Das Gaspedal wird weit durchgetreten.
■Wenn eine AWD-spezifische Meldung in der Multi-Informationsanzeige angezeigt wird
Führen Sie die folgenden Aktionen durch.
MeldungDetails/Maßnahmen
“AWD-System
überhitzt
Umschaltung auf
2WD-Modus”
Das AWD-System ist überhitzt.
Führen Sie die folgenden Aktionen durch.
• Halten Sie das Fahrzeug an einer si cheren Stelle an und lassen Sie den
Motor im Leerlauf laufen.*
Sobald die Meldung in der Multi-Informationsanzeige ausgeblendet wird,
kann das Fahrzeug problemlos weitergefahren werden.
Wenn die Meldung nicht ausgeblendet wird, lassen Sie Ihr Fahrzeug
unverzüglich von einem Toyota-Vertr agshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen ko mpetenten Fachbetrieb überprüfen.

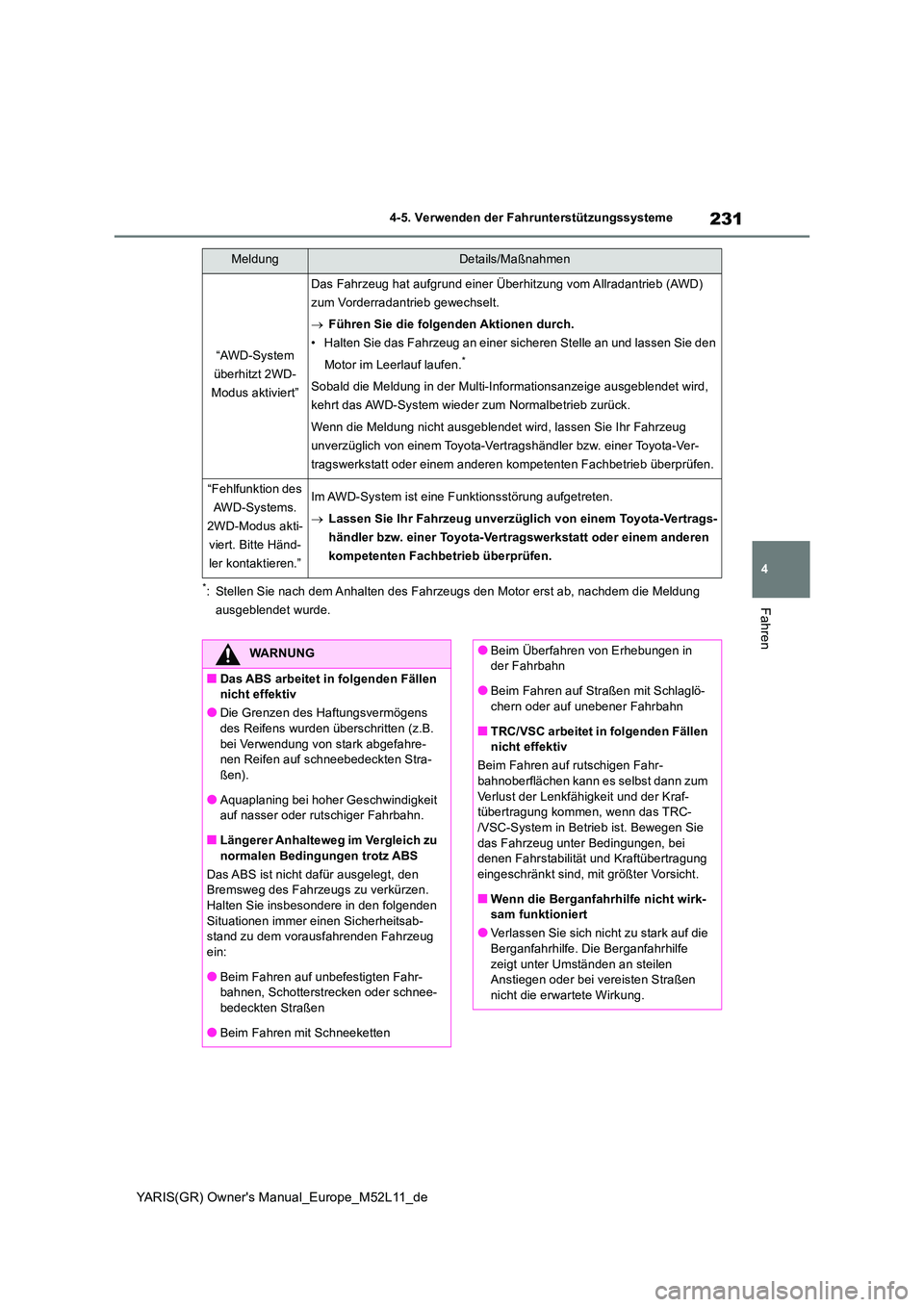

Page 233 of 470

231
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Stellen Sie nach dem Anhalten des Fahrzeugs den Motor erst ab, nachdem die Meldung
ausgeblendet wurde.
“AWD-System
überhitzt 2WD-
Modus aktiviert”
Das Fahrzeug hat aufgrund einer Überhitzung vom Allradantrieb (AWD)
zum Vorderradantrieb gewechselt.
Führen Sie die folgenden Aktionen durch.
• Halten Sie das Fahrzeug an einer si cheren Stelle an und lassen Sie den
Motor im Leerlauf laufen.*
Sobald die Meldung in der Multi-Informationsanzeige ausgeblendet wird,
kehrt das AWD-System wieder zum Normalbetrieb zurück.
Wenn die Meldung nicht ausgeblendet wird, lassen Sie Ihr Fahrzeug
unverzüglich von einem Toyota-Vertr agshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen ko mpetenten Fachbetrieb überprüfen.
“Fehlfunktion des
AWD-Systems.
2WD-Modus akti-
viert. Bitte Händ-
ler kontaktieren.”
Im AWD-System ist eine Funktionsstörung aufgetreten.
Lassen Sie Ihr Fahrzeug unverzüglich von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
MeldungDetails/Maßnahmen
WARNUNG
■Das ABS arbeitet in folgenden Fällen nicht effektiv
●Die Grenzen des Haftungsvermögens des Reifens wurden überschritten (z.B.
bei Verwendung von stark abgefahre- nen Reifen auf schneebedeckten Stra-ßen).
●Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■Längerer Anhalteweg im Vergleich zu
normalen Bedingungen trotz ABS
Das ABS ist nicht dafür ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen. Halten Sie insbesondere in den folgenden
Situationen immer einen Sicherheitsab- stand zu dem vorausfahrenden Fahrzeug ein:
●Beim Fahren auf unbefestigten Fahr-bahnen, Schotterstrecken oder schnee-bedeckten Straßen
●Beim Fahren mit Schneeketten
●Beim Überfahren von Erhebungen in der Fahrbahn
●Beim Fahren auf Straßen mit Schlaglö-chern oder auf unebener Fahrbahn
■TRC/VSC arbeitet in folgenden Fällen nicht effektiv
Beim Fahren auf rutschigen Fahr- bahnoberflächen kann es selbst dann zum
Verlust der Lenkfähigkeit und der Kraf- tübertragung kommen, wenn das TRC-/VSC-System in Betrieb ist. Bewegen Sie
das Fahrzeug unter Bedingungen, bei denen Fahrstabilität und Kraftübertragung eingeschränkt sind, mit größter Vorsicht.
■Wenn die Berganfahrhilfe nicht wirk-sam funktioniert
●Verlassen Sie sich nicht zu stark auf die Berganfahrhilfe. Die Berganfahrhilfe
zeigt unter Umständen an steilen Anstiegen oder bei vereisten Straßen nicht die erwartete Wirkung.

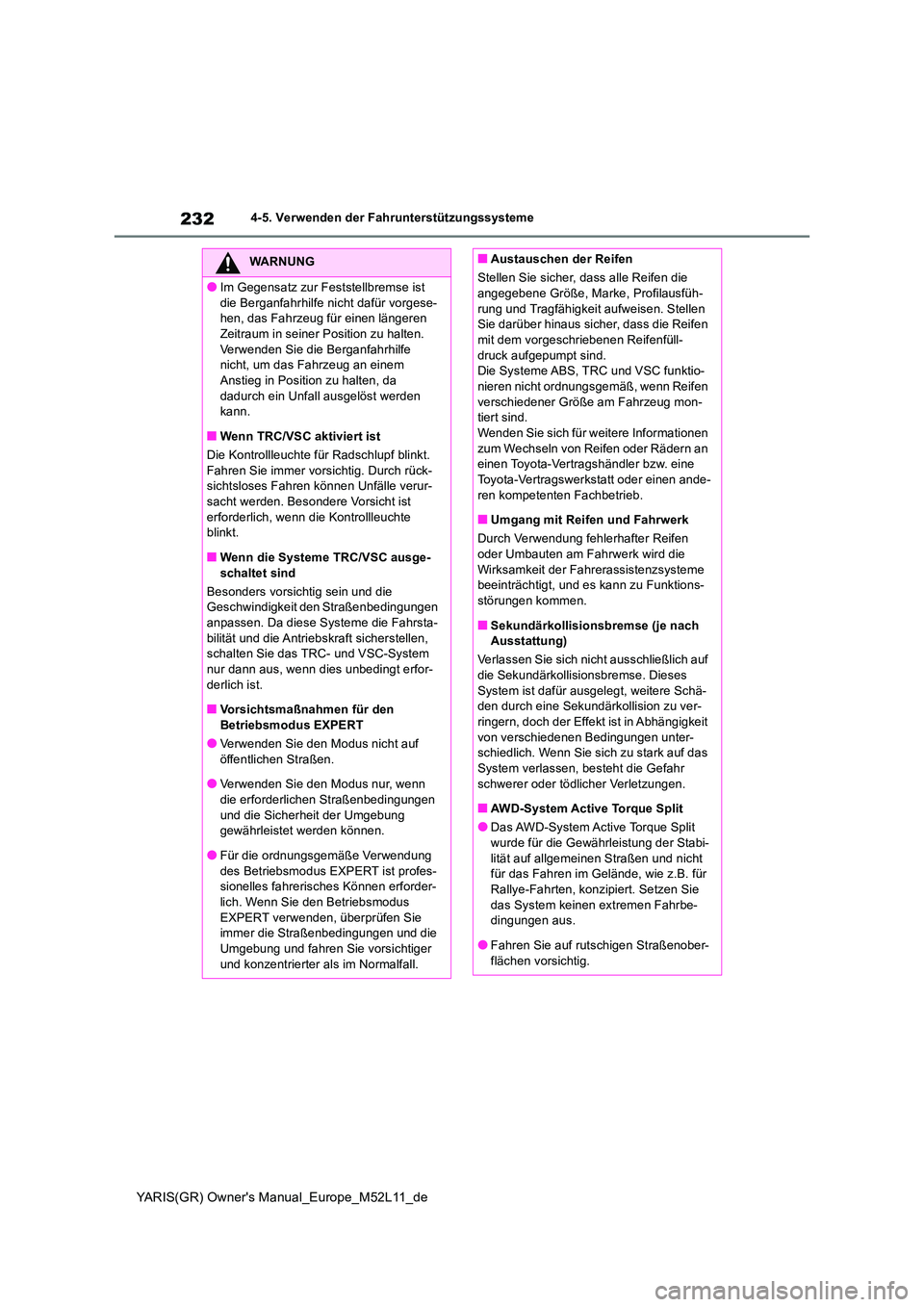

Page 234 of 470

232
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Im Gegensatz zur Feststellbremse ist
die Berganfahrhilfe nicht dafür vorgese- hen, das Fahrzeug für einen längeren Zeitraum in seiner Position zu halten.
Verwenden Sie die Berganfahrhilfe nicht, um das Fahrzeug an einem Anstieg in Position zu halten, da
dadurch ein Unfall ausgelöst werden kann.
■Wenn TRC/VSC aktiviert ist
Die Kontrollleuchte für Radschlupf blinkt.
Fahren Sie immer vorsichtig. Durch rück- sichtsloses Fahren können Unfälle verur-sacht werden. Besondere Vorsicht ist
erforderlich, wenn die Kontrollleuchte blinkt.
■Wenn die Systeme TRC/VSC ausge-
schaltet sind
Besonders vorsichtig sein und die Geschwindigkeit den Straßenbedingungen anpassen. Da diese Systeme die Fahrsta-
bilität und die Antriebskraft sicherstellen, schalten Sie das TRC- und VSC-System nur dann aus, wenn dies unbedingt erfor-
derlich ist.
■Vorsichtsmaßnahmen für den
Betriebsmodus EXPERT
●Verwenden Sie den Modus nicht auf öffentlichen Straßen.
●Verwenden Sie den Modus nur, wenn
die erforderlichen Straßenbedingungen und die Sicherheit der Umgebung gewährleistet werden können.
●Für die ordnungsgemäße Verwendung des Betriebsmodus EXPERT ist profes-sionelles fahrerisc hes Können erforder-
lich. Wenn Sie den Betriebsmodus EXPERT verwenden, überprüfen Sie immer die Straßenbedingungen und die
Umgebung und fahren Sie vorsichtiger und konzentrierter als im Normalfall.
■Austauschen der Reifen
Stellen Sie sicher, dass alle Reifen die angegebene Größe, Marke, Profilausfüh-
rung und Tragfähigkeit aufweisen. Stellen Sie darüber hinaus sicher, dass die Reifen mit dem vorgeschriebenen Reifenfüll-
druck aufgepumpt sind. Die Systeme ABS, TRC und VSC funktio-nieren nicht ordnungsgemäß, wenn Reifen
verschiedener Größe am Fahrzeug mon- tiert sind.Wenden Sie sich für weitere Informationen
zum Wechseln von Reifen oder Rädern an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
■Umgang mit Reifen und Fahrwerk
Durch Verwendung fehlerhafter Reifen oder Umbauten am Fahrwerk wird die
Wirksamkeit der Fahrerassistenzsysteme beeinträchtigt, und es kann zu Funktions-störungen kommen.
■Sekundärkollisionsbremse (je nach Ausstattung)
Verlassen Sie sich nicht ausschließlich auf die Sekundärkollisionsbremse. Dieses
System ist dafür ausgelegt, weitere Schä- den durch eine Sekundärkollision zu ver-ringern, doch der Effekt ist in Abhängigkeit
von verschiedenen Bedingungen unter- schiedlich. Wenn Sie sich zu stark auf das System verlassen, besteht die Gefahr
schwerer oder tödlicher Verletzungen.
■AWD-System Active Torque Split
●Das AWD-System Active Torque Split wurde für die Gewährleistung der Stabi-
lität auf allgemeinen Straßen und nicht für das Fahren im Gelände, wie z.B. für Rallye-Fahrten, konzipiert. Setzen Sie
das System keinen extremen Fahrbe- dingungen aus.
●Fahren Sie auf rutschigen Straßenober-
flächen vorsichtig.
Page 235 of 470

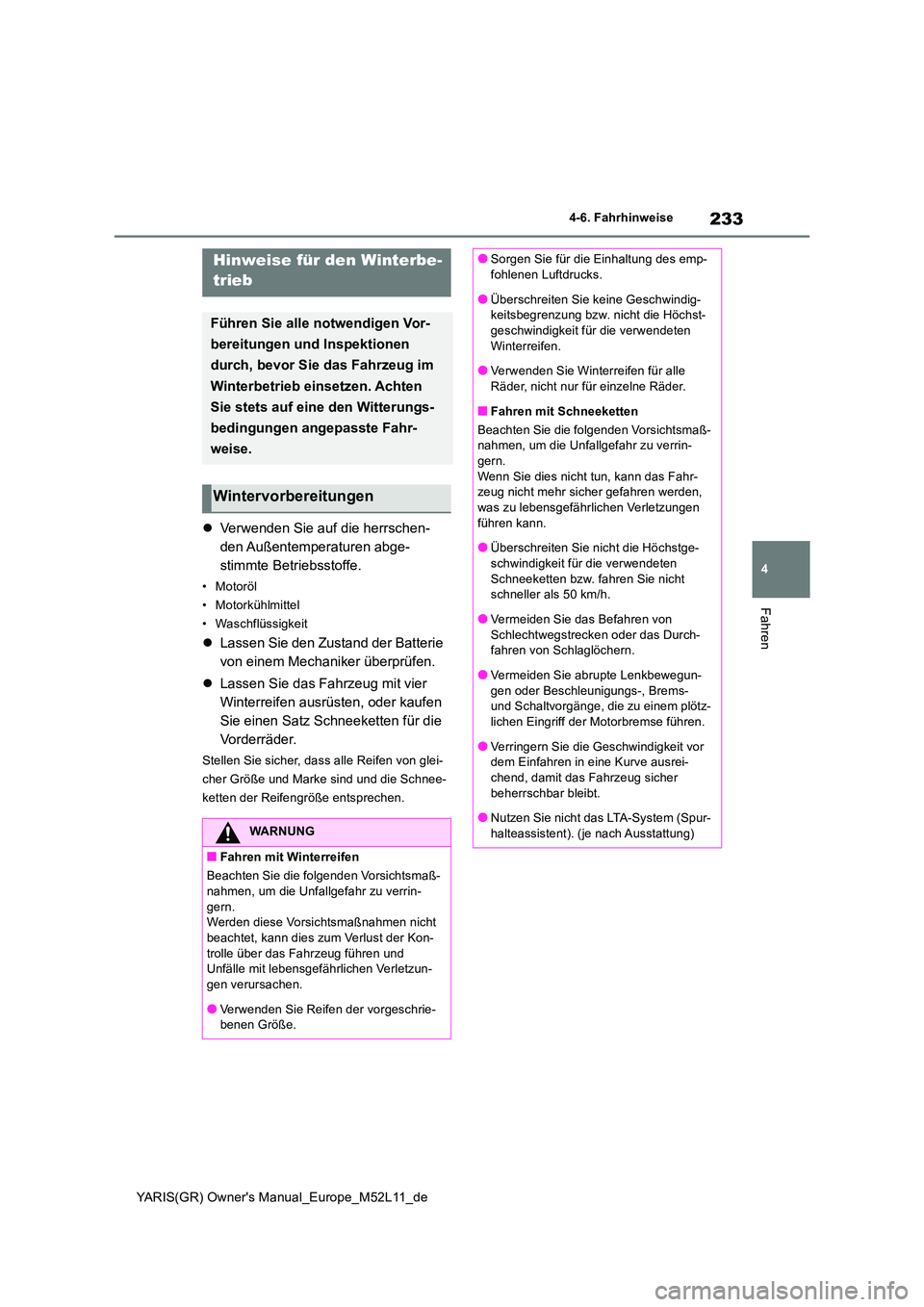

233
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-6. Fahrhinweise
Fahren
4-6.Fahrhinweise
Verwenden Sie auf die herrschen-
den Außentemperaturen abge-
stimmte Betriebsstoffe.
• Motoröl
• Motorkühlmittel
• Waschflüssigkeit
Lassen Sie den Zustand der Batterie
von einem Mechaniker überprüfen.
Lassen Sie das Fahrzeug mit vier
Winterreifen ausrüsten, oder kaufen
Sie einen Satz Schneeketten für die
Vorderräder.
Stellen Sie sicher, dass alle Reifen von glei-
cher Größe und Marke sind und die Schnee-
ketten der Reifengröße entsprechen.
Hinweise für den Winterbe-
trieb
Führen Sie alle notwendigen Vor-
bereitungen und Inspektionen
durch, bevor Sie das Fahrzeug im
Winterbetrieb einsetzen. Achten
Sie stets auf eine den Witterungs-
bedingungen angepasste Fahr-
weise.
Wintervorbereitungen
WARNUNG
■Fahren mit Winterreifen
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um die Unfallgefahr zu verrin-
gern. Werden diese Vorsichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kon-
trolle über das Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzun-gen verursachen.
●Verwenden Sie Reifen der vorgeschrie-benen Größe.
●Sorgen Sie für die Einhaltung des emp-fohlenen Luftdrucks.
●Überschreiten Sie keine Geschwindig-keitsbegrenzung bzw. nicht die Höchst-geschwindigkeit für die verwendeten
Winterreifen.
●Verwenden Sie Winterreifen für alle Räder, nicht nur für einzelne Räder.
■Fahren mit Schneeketten
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um die Unfallgefahr zu verrin-gern.
Wenn Sie dies nicht tun, kann das Fahr- zeug nicht mehr sicher gefahren werden, was zu lebensgefährlichen Verletzungen
führen kann.
●Überschreiten Sie nicht die Höchstge- schwindigkeit für die verwendeten
Schneeketten bzw. fahren Sie nicht schneller als 50 km/h.
●Vermeiden Sie das Befahren von
Schlechtwegstrecken oder das Durch- fahren von Schlaglöchern.
●Vermeiden Sie abrupte Lenkbewegun-
gen oder Beschleunigungs-, Brems- und Schaltvorgänge, die zu einem plötz-lichen Eingriff der Motorbremse führen.
●Verringern Sie die Geschwindigkeit vor dem Einfahren in eine Kurve ausrei-chend, damit das Fahrzeug sicher
beherrschbar bleibt.
●Nutzen Sie nicht das LTA-System (Spur- halteassistent). (je nach Ausstattung)
Page 236 of 470

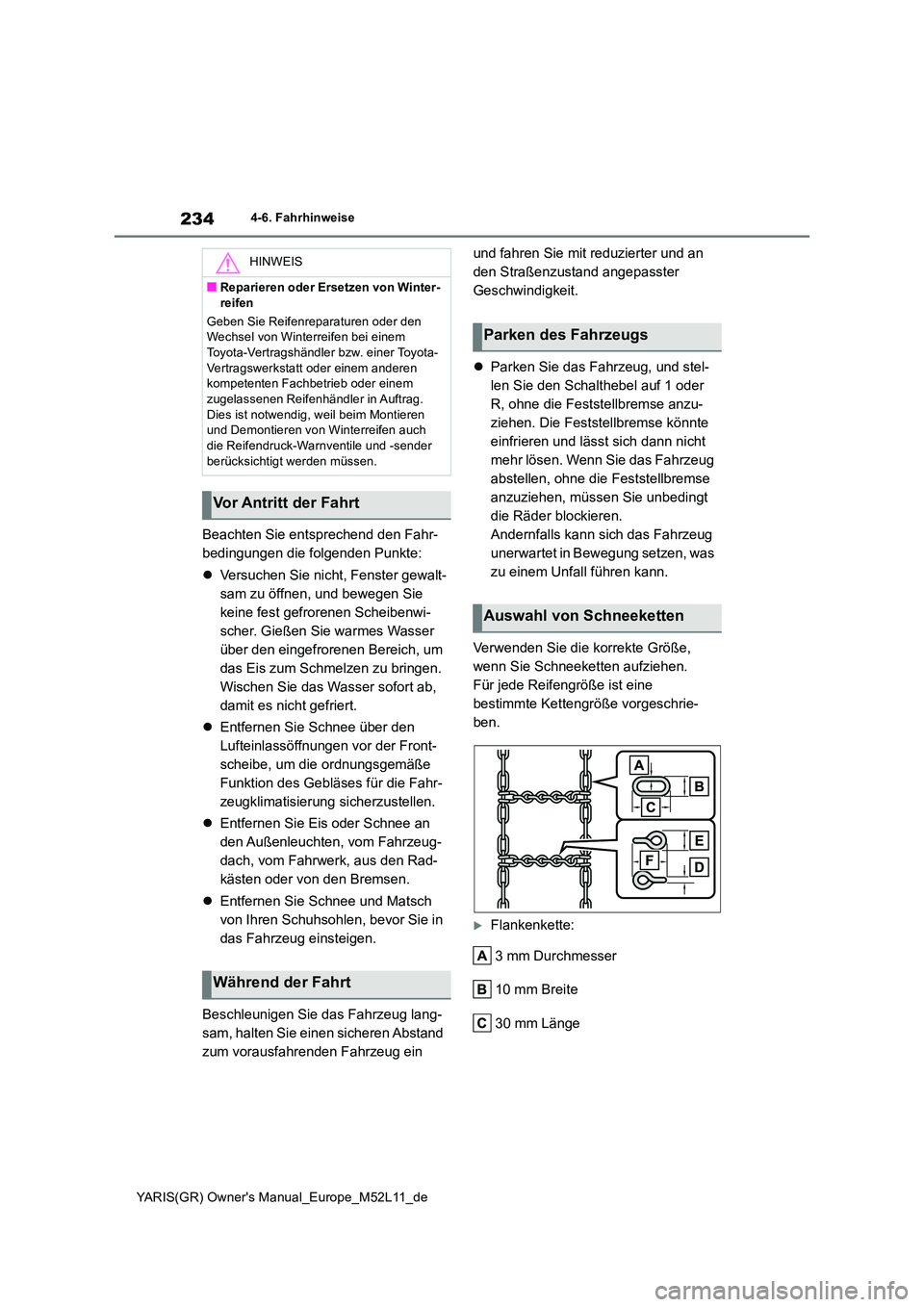

234
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-6. Fahrhinweise
Beachten Sie entsprechend den Fahr-
bedingungen die folgenden Punkte:
Versuchen Sie nicht, Fenster gewalt-
sam zu öffnen, und bewegen Sie
keine fest gefrorenen Scheibenwi-
scher. Gießen Sie warmes Wasser
über den eingefrorenen Bereich, um
das Eis zum Schmelzen zu bringen.
Wischen Sie das Wasser sofort ab,
damit es nicht gefriert.
Entfernen Sie Schnee über den
Lufteinlassöffnungen vor der Front-
scheibe, um die ordnungsgemäße
Funktion des Gebläses für die Fahr-
zeugklimatisierung sicherzustellen.
Entfernen Sie Eis oder Schnee an
den Außenleuchten, vom Fahrzeug-
dach, vom Fahrwerk, aus den Rad-
kästen oder von den Bremsen.
Entfernen Sie Schnee und Matsch
von Ihren Schuhsohlen, bevor Sie in
das Fahrzeug einsteigen.
Beschleunigen Sie das Fahrzeug lang-
sam, halten Sie einen sicheren Abstand
zum vorausfahrenden Fahrzeug ein
und fahren Sie mit reduzierter und an
den Straßenzustand angepasster
Geschwindigkeit.
Parken Sie das Fahrzeug, und stel-
len Sie den Schalthebel auf 1 oder
R, ohne die Feststellbremse anzu-
ziehen. Die Feststellbremse könnte
einfrieren und lässt sich dann nicht
mehr lösen. Wenn Sie das Fahrzeug
abstellen, ohne die Feststellbremse
anzuziehen, müssen Sie unbedingt
die Räder blockieren.
Andernfalls kann sich das Fahrzeug
unerwartet in Bewegung setzen, was
zu einem Unfall führen kann.
Verwenden Sie die korrekte Größe,
wenn Sie Schneeketten aufziehen.
Für jede Reifengröße ist eine
bestimmte Kettengröße vorgeschrie-
ben.
Flankenkette:
3 mm Durchmesser
10 mm Breite
30 mm Länge
HINWEIS
■Reparieren oder Ersetzen von Winter-
reifen
Geben Sie Reifenreparaturen oder den Wechsel von Winterreifen bei einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb oder einem zugelassenen Reifenhändler in Auftrag.
Dies ist notwendig, weil beim Montieren und Demontieren von Winterreifen auch die Reifendruck-Warnventile und -sender
berücksichtigt werden müssen.
Vor Antritt der Fahrt
Während der Fahrt
Parken des Fahrzeugs
Auswahl von Schneeketten
Page 237 of 470

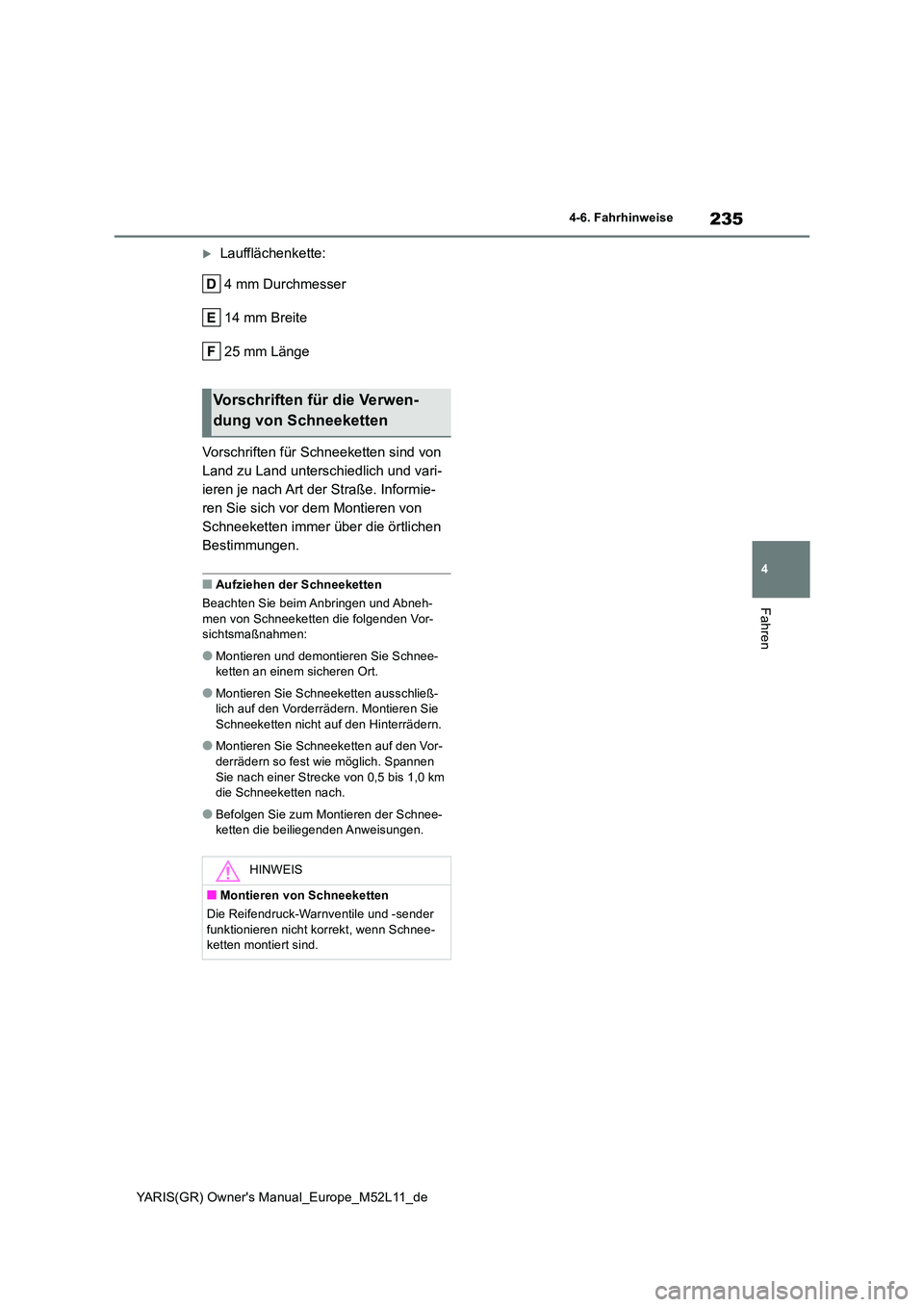

235
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-6. Fahrhinweise
Fahren
Laufflächenkette:
4 mm Durchmesser
14 mm Breite
25 mm Länge
Vorschriften für Schneeketten sind von
Land zu Land unterschiedlich und vari-
ieren je nach Art der Straße. Informie-
ren Sie sich vor dem Montieren von
Schneeketten immer über die örtlichen
Bestimmungen.
■Aufziehen der Schneeketten
Beachten Sie beim Anbringen und Abneh-
men von Schneeketten die folgenden Vor- sichtsmaßnahmen:
●Montieren und demontieren Sie Schnee-ketten an einem sicheren Ort.
●Montieren Sie Schneeketten ausschließ-lich auf den Vorderrädern. Montieren Sie Schneeketten nicht auf den Hinterrädern.
●Montieren Sie Schneeketten auf den Vor-derrädern so fest wie möglich. Spannen
Sie nach einer Strecke von 0,5 bis 1,0 km die Schneeketten nach.
●Befolgen Sie zum Montieren der Schnee-ketten die beiliegenden Anweisungen.
Vorschriften für die Verwen-
dung von Schneeketten
HINWEIS
■Montieren von Schneeketten
Die Reifendruck-Warnventile und -sender
funktionieren nicht korrekt, wenn Schnee- ketten montiert sind.
Page 238 of 470

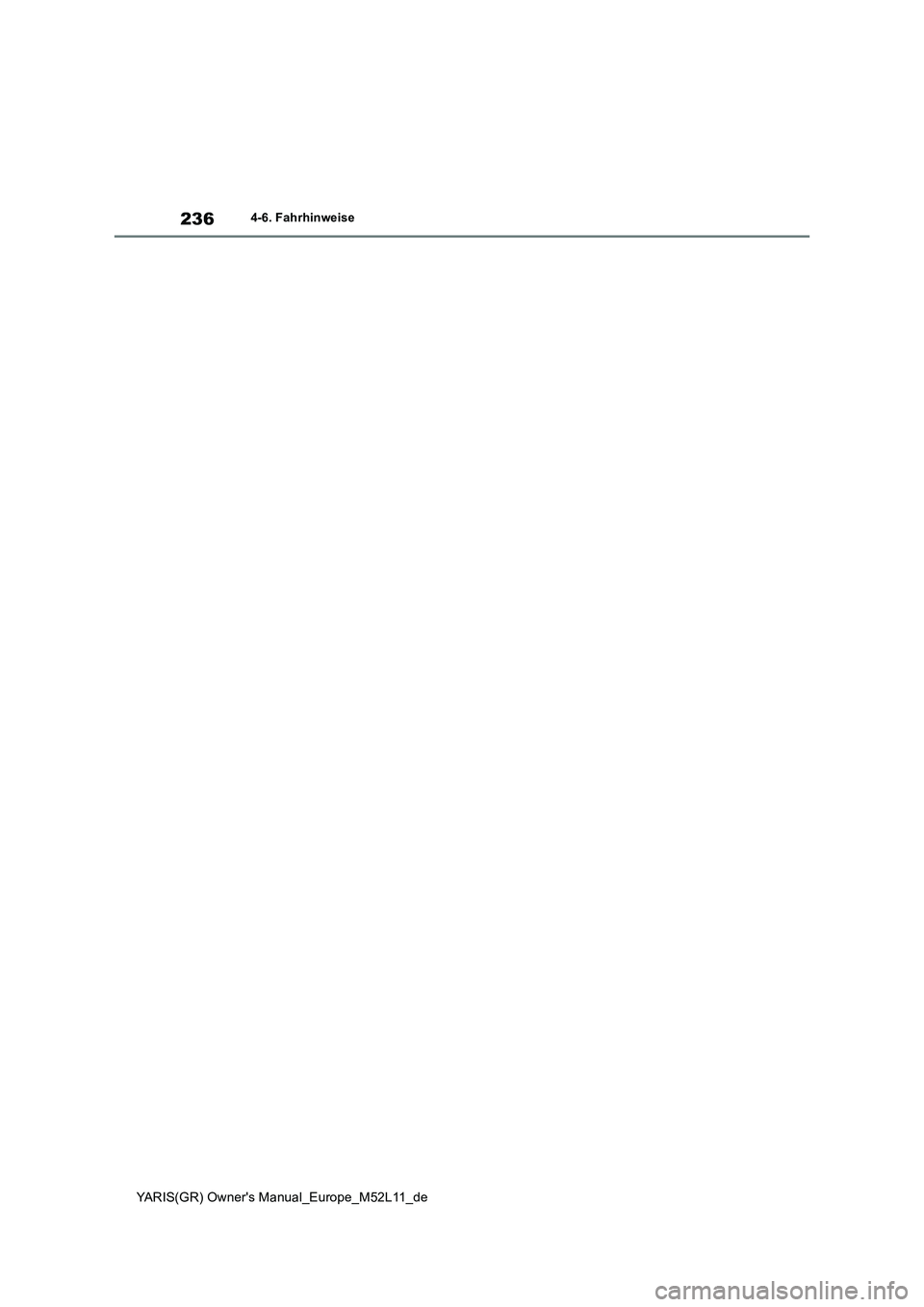

236
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-6. Fahrhinweise
Page 239 of 470

5

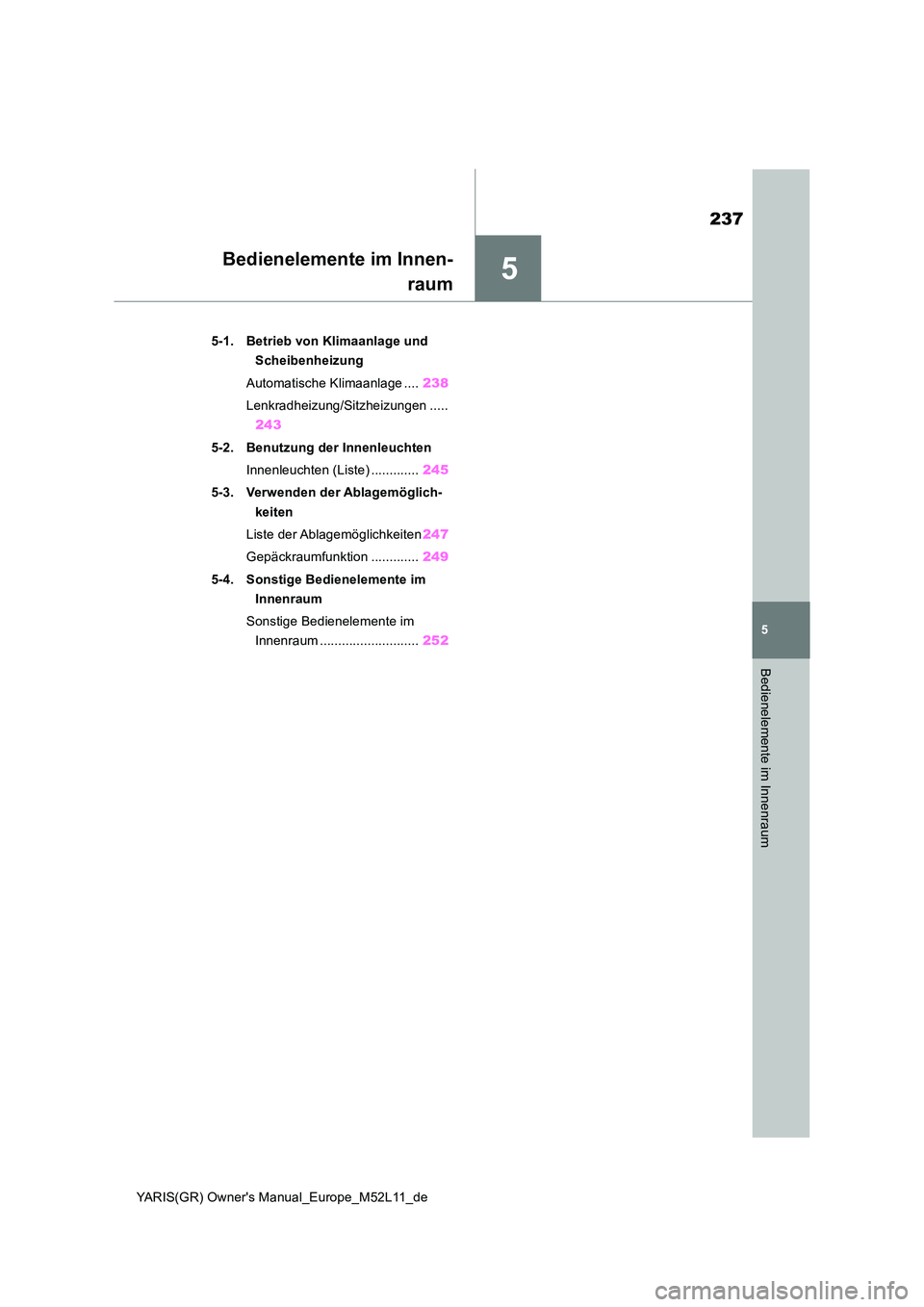

237
YARIS(GR) Owner's Manual_Europe_M52L11_de
5
Bedienelemente im Innenraum
Bedienelemente im Innen-
raum
5-1. Betrieb von Klimaanlage und
Scheibenheizung
Automatische Klimaanlage .... 238
Lenkradheizung/Sitzheizungen .....
243
5-2. Benutzung der Innenleuchten
Innenleuchten (Liste) ............. 245
5-3. Verwenden der Ablagemöglich-
keiten
Liste der Ablagemöglichkeiten 247
Gepäckraumfunktion ............. 249
5-4. Sonstige Bedienelemente im
Innenraum
Sonstige Bedienelemente im
Innenraum ........................... 252
Page 240 of 470

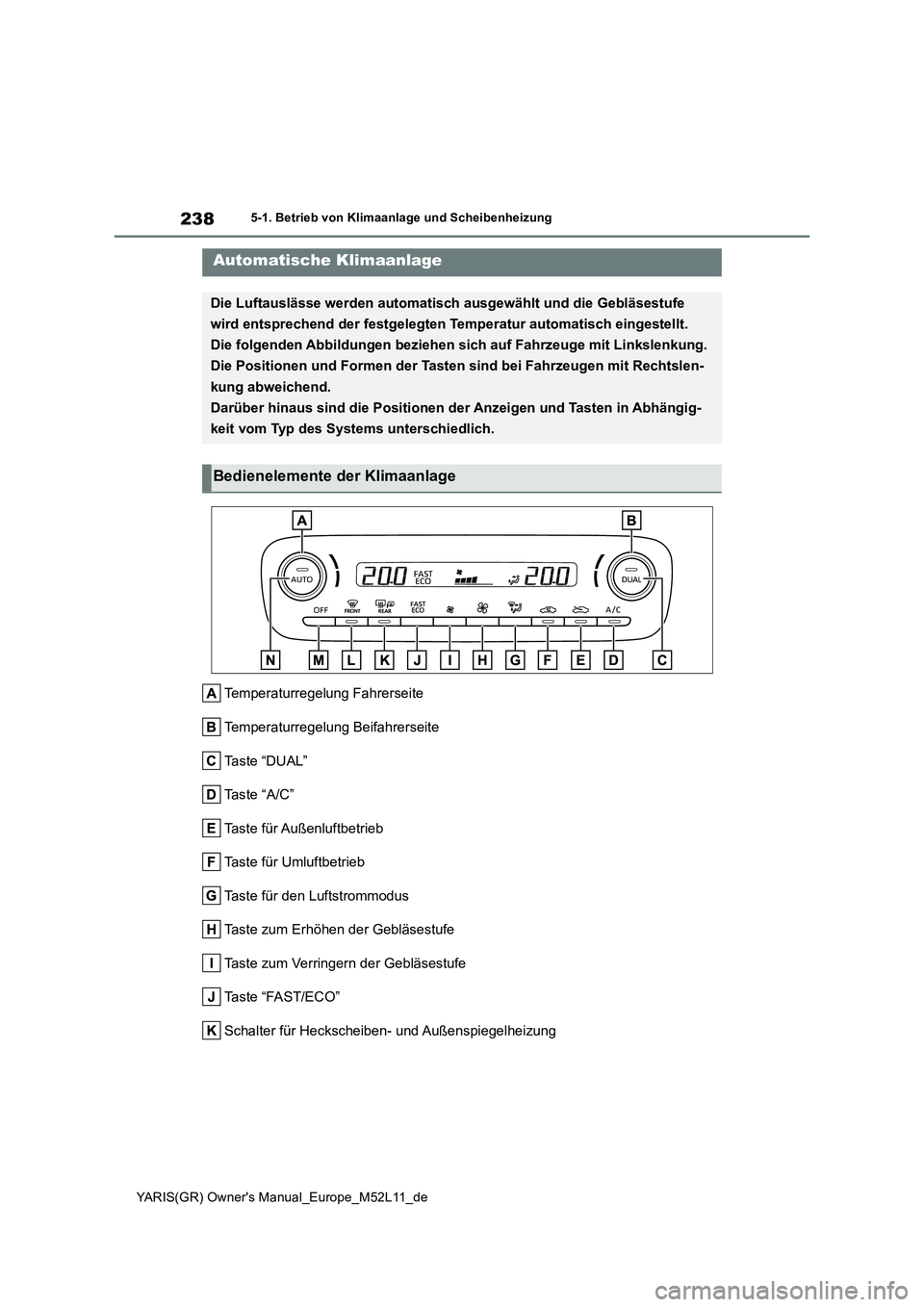

238
YARIS(GR) Owner's Manual_Europe_M52L11_de
5-1. Betrieb von Klimaanlage und Scheibenheizung
5-1.Betrieb von Klimaa nla ge und Sch eib enheizu ng
Temperaturregelung Fahrerseite
Temperaturregelung Beifahrerseite
Taste “DUAL”
Ta s t e “ A / C ”
Taste für Außenluftbetrieb
Taste für Umluftbetrieb
Taste für den Luftstrommodus
Taste zum Erhöhen der Gebläsestufe
Taste zum Verringern der Gebläsestufe
Taste “FAST/ECO”
Schalter für Heckscheiben- und Außenspiegelheizung
Automatische Klimaanlage
Die Luftauslässe werden automatisch ausgewählt und die Gebläsestufe
wird entsprechend der festgelegten Temperatur automatisch eingestellt.
Die folgenden Abbildungen beziehen sich auf Fahrzeuge mit Linkslenkung.
Die Positionen und Formen der Tasten sind bei Fahrzeugen mit Rechtslen-
kung abweichend.
Darüber hinaus sind die Positionen der Anzeigen und Tasten in Abhängig-
keit vom Typ des Systems unterschiedlich.
Bedienelemente der Klimaanlage
