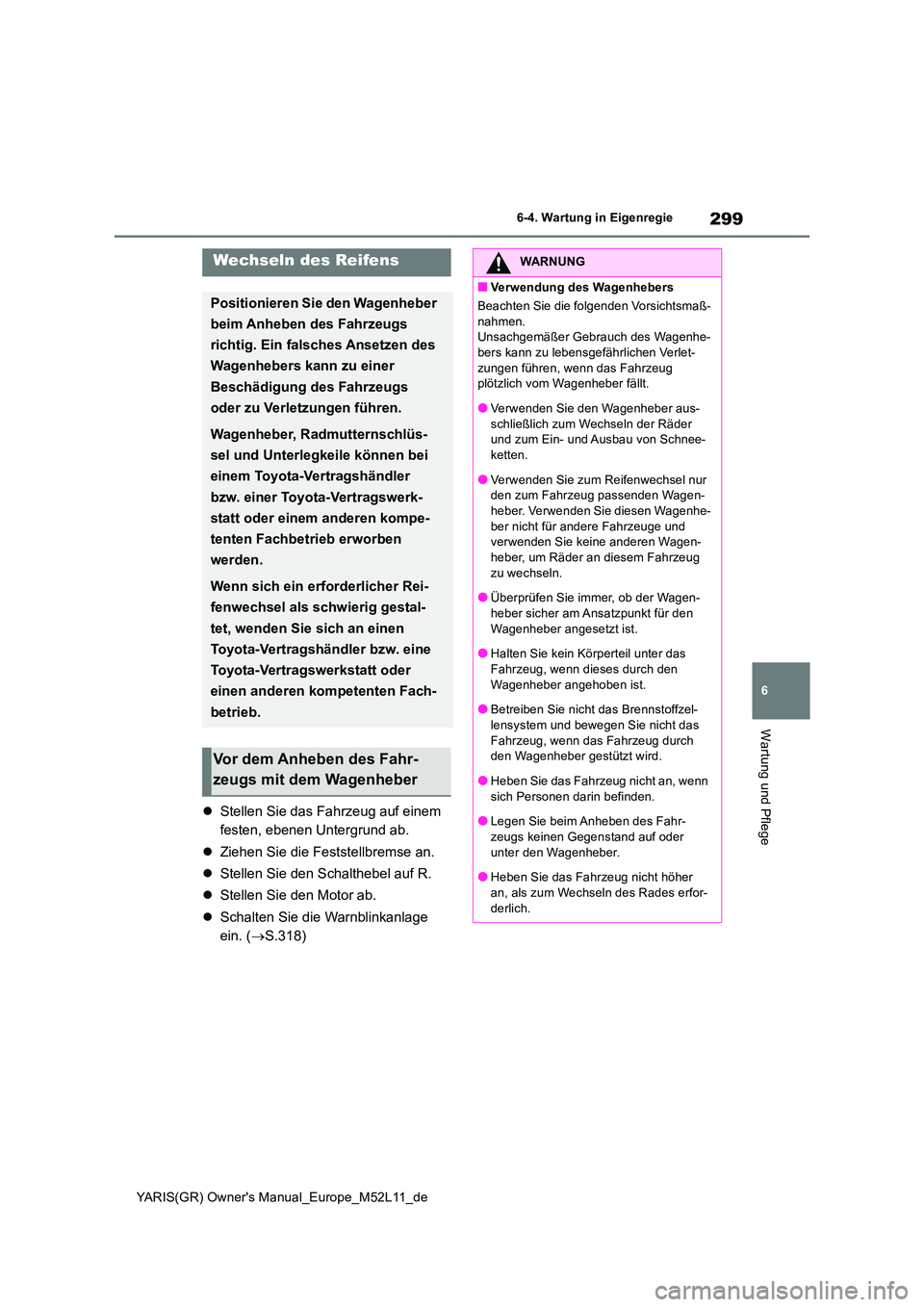

TOYOTA GR YARIS 2021 Betriebsanleitungen (in German)

299
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Wartung und Pflege
Stellen Sie das Fahrzeug auf einem
festen, ebenen Untergrund ab.
 Ziehen Sie die Feststellbremse an.
 Stellen Sie den Schalthebel auf R.
 Stellen Sie den Motor ab.
 Schalten Sie die Warnblinkanlage
ein. ( S.318)
Wechseln des Reifens
Positionieren Sie den Wagenheber
beim Anheben des Fahrzeugs
richtig. Ein falsches Ansetzen des
Wagenhebers kann zu einer
Beschädigung des Fahrzeugs
oder zu Verletzungen führen.
Wagenheber, Radmutternschlüs-
sel und Unterlegkeile können bei
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompe-
tenten Fachbetrieb erworben
werden.
Wenn sich ein erforderlicher Rei-
fenwechsel als schwierig gestal-
tet, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fach-
betrieb.
Vor dem Anheben des Fahr-
zeugs mit dem Wagenheber
WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Unsachgemäßer Gebrauch des Wagenhe-bers kann zu lebensgefährlichen Verlet-
zungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.
●Verwenden Sie den Wagenheber aus-
schließlich zum Wechseln der Räder und zum Ein- und Ausbau von Schnee-ketten.
●Verwenden Sie zum Reifenwechsel nur den zum Fahrzeug passenden Wagen-heber. Verwenden Sie diesen Wagenhe-
ber nicht für andere Fahrzeuge und verwenden Sie keine anderen Wagen-heber, um Räder an diesem Fahrzeug
zu wechseln.
●Überprüfen Sie immer, ob der Wagen- heber sicher am Ansatzpunkt für den
Wagenheber angesetzt ist.
●Halten Sie kein Körperteil unter das Fahrzeug, wenn dieses durch den
Wagenheber angehoben ist.
●Betreiben Sie nicht das Brennstoffzel-
lensystem und bewegen Sie nicht das Fahrzeug, wenn das Fahrzeug durch den Wagenheber gestützt wird.
●Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
●Legen Sie beim Anheben des Fahr-
zeugs keinen Gegenstand auf oder unter den Wagenheber.
●Heben Sie das Fahrzeug nicht höher
an, als zum Wechseln des Rades erfor- derlich.

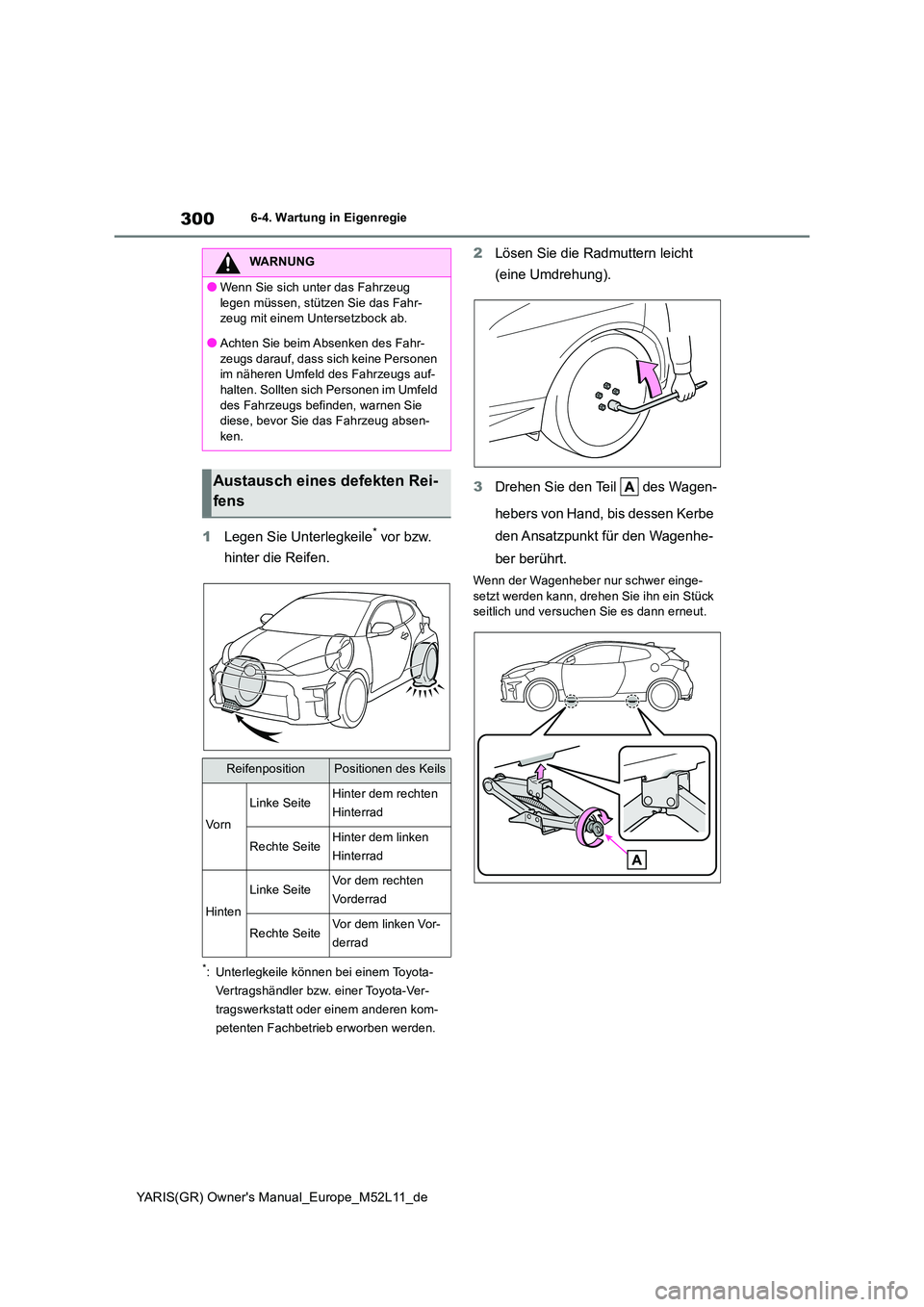

300
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
1Legen Sie Unterlegkeile* vor bzw.
hinter die Reifen.
*: Unterlegkeile können bei einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen kom-
petenten Fachbetrieb erworben werden.
2 Lösen Sie die Radmuttern leicht
(eine Umdrehung).
3 Drehen Sie den Teil des Wagen-
hebers von Hand, bis dessen Kerbe
den Ansatzpunkt für den Wagenhe-
ber berührt.
Wenn der Wagenheber nur schwer einge-
setzt werden kann, drehen Sie ihn ein Stück seitlich und versuchen Sie es dann erneut.
WARNUNG
●Wenn Sie sich unter das Fahrzeug
legen müssen, stützen Sie das Fahr- zeug mit einem Untersetzbock ab.
●Achten Sie beim Absenken des Fahr-
zeugs darauf, dass sich keine Personen im näheren Umfeld des Fahrzeugs auf-halten. Sollten sich Personen im Umfeld
des Fahrzeugs befinden, warnen Sie diese, bevor Sie das Fahrzeug absen-ken.
Austausch eines defekten Rei-
fens
ReifenpositionPositionen des Keils
Vo rn
Linke SeiteHinter dem rechten
Hinterrad
Rechte SeiteHinter dem linken
Hinterrad
Hinten
Linke SeiteVor dem rechten
Vorderrad
Rechte SeiteVor dem linken Vor-
derrad

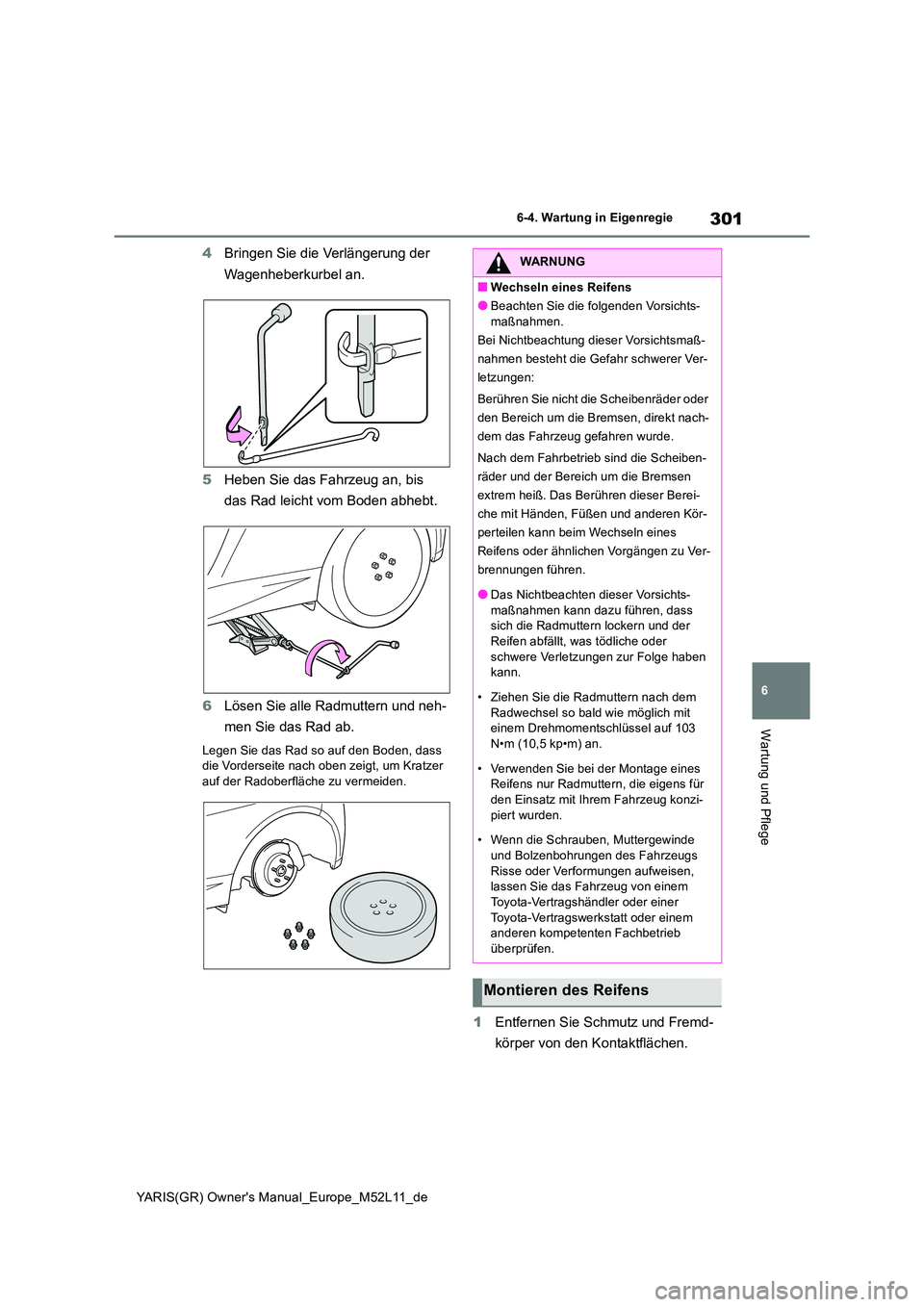

301
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Wartung und Pflege
4Bringen Sie die Verlängerung der
Wagenheberkurbel an.
5 Heben Sie das Fahrzeug an, bis
das Rad leicht vom Boden abhebt.
6 Lösen Sie alle Radmuttern und neh-
men Sie das Rad ab.
Legen Sie das Rad so auf den Boden, dass die Vorderseite nach oben zeigt, um Kratzer
auf der Radoberfläche zu vermeiden.
1 Entfernen Sie Schmutz und Fremd-
körper von den Kontaktflächen.
WARNUNG
■Wechseln eines Reifens
●Beachten Sie die folgenden Vorsichts-
maßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaß-
nahmen besteht die Gefahr schwerer Ver-
letzungen:
Berühren Sie nicht die Scheibenräder oder
den Bereich um die Bremsen, direkt nach-
dem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheiben-
räder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Berei-
che mit Händen, Füßen und anderen Kör-
perteilen kann beim Wechseln eines
Reifens oder ähnlichen Vorgängen zu Ver-
brennungen führen.
●Das Nichtbeachten dieser Vorsichts-
maßnahmen kann dazu führen, dass sich die Radmuttern lockern und der Reifen abfällt, was tödliche oder
schwere Verletzungen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem
Radwechsel so bald wie möglich mit einem Drehmomentschlüssel auf 103
N•m (10,5 kp•m) an.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
den Einsatz mit Ihrem Fahrzeug konzi- piert wurden.
• Wenn die Schrauben, Muttergewinde
und Bolzenbohrungen des Fahrzeugs Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Montieren des Reifens

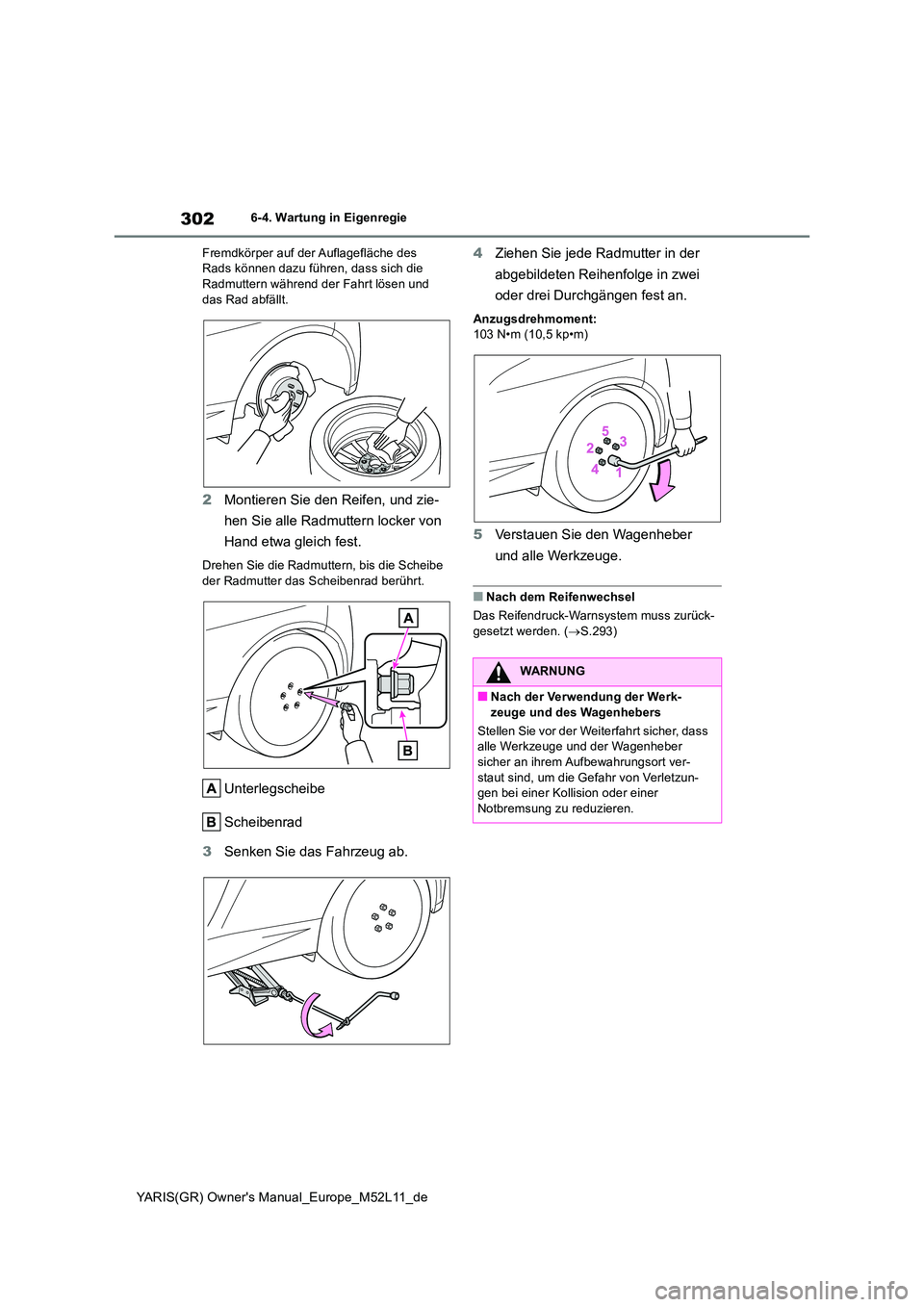

302
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Fremdkörper auf der Auflagefläche des Rads können dazu führen, dass sich die Radmuttern während der Fahrt lösen und
das Rad abfällt.
2 Montieren Sie den Reifen, und zie-
hen Sie alle Radmuttern locker von
Hand etwa gleich fest.
Drehen Sie die Radmuttern, bis die Scheibe der Radmutter das Scheibenrad berührt.
Unterlegscheibe
Scheibenrad
3 Senken Sie das Fahrzeug ab.
4 Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment: 103 N•m (10,5 kp•m)
5 Verstauen Sie den Wagenheber
und alle Werkzeuge.
■Nach dem Reifenwechsel
Das Reifendruck-Warnsystem muss zurück-
gesetzt werden. ( S.293)
WARNUNG
■Nach der Verwendung der Werk-
zeuge und des Wagenhebers
Stellen Sie vor der Weiterfahrt sicher, dass alle Werkzeuge und der Wagenheber sicher an ihrem Aufbewahrungsort ver-
staut sind, um die Gefahr von Verletzun- gen bei einer Kollision oder einer Notbremsung zu reduzieren.

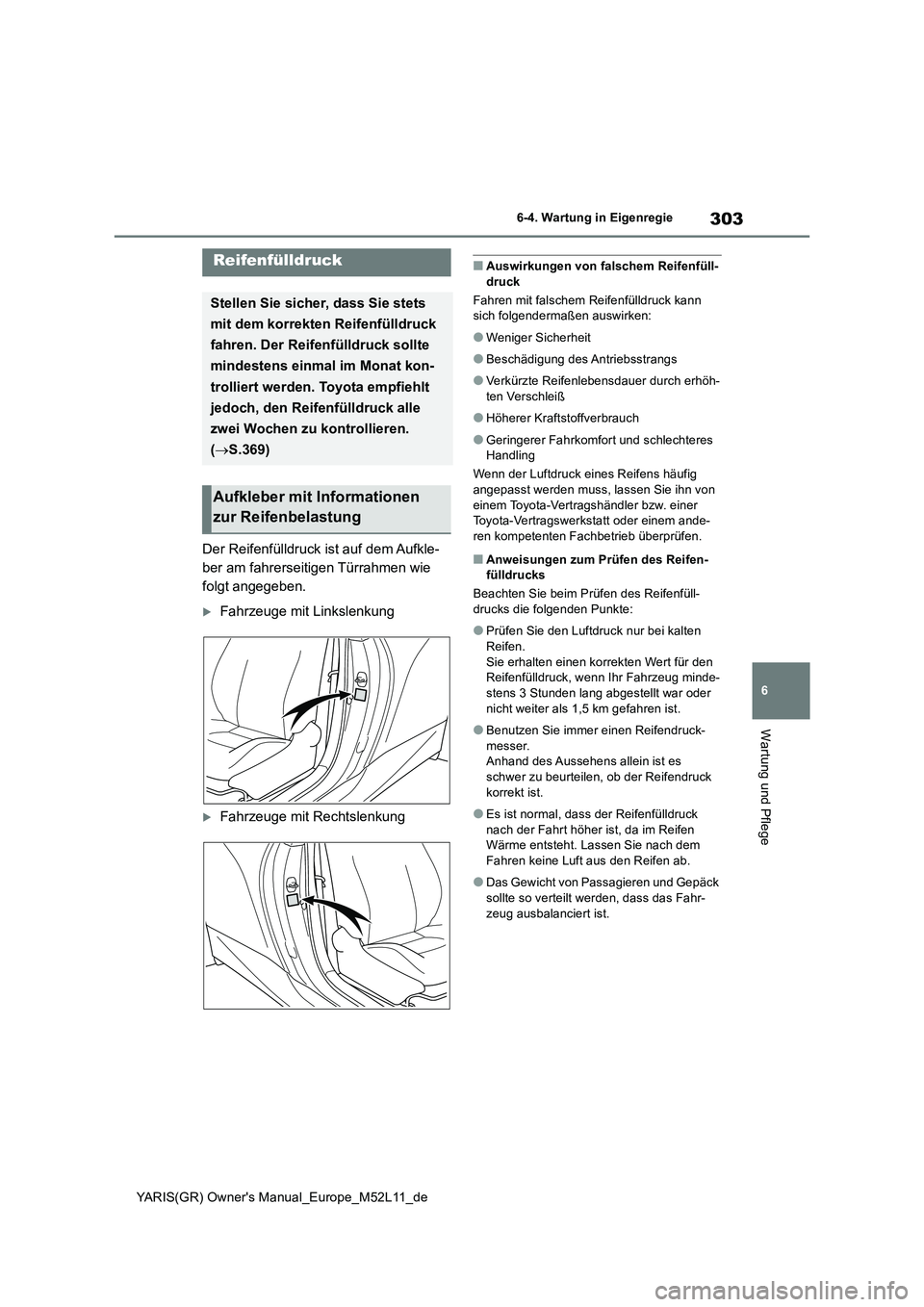

303
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Wartung und Pflege
Der Reifenfülldruck ist auf dem Aufkle-
ber am fahrerseitigen Türrahmen wie
folgt angegeben.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
■Auswirkungen von falschem Reifenfüll- druck
Fahren mit falschem Reifenfülldruck kann sich folgendermaßen auswirken:
●Weniger Sicherheit
●Beschädigung des Antriebsstrangs
●Verkürzte Reifenlebensdauer durch erhöh-
ten Verschleiß
●Höherer Kraftstoffverbrauch
●Geringerer Fahrkomfort und schlechteres Handling
Wenn der Luftdruck eines Reifens häufig
angepasst werden muss, lassen Sie ihn von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■Anweisungen zum Prüfen des Reifen- fülldrucks
Beachten Sie beim Prüfen des Reifenfüll- drucks die folgenden Punkte:
●Prüfen Sie den Luftdruck nur bei kalten Reifen.
Sie erhalten einen korrekten Wert für den Reifenfülldruck, wenn Ihr Fahrzeug minde-stens 3 Stunden lang abgestellt war oder
nicht weiter als 1,5 km gefahren ist.
●Benutzen Sie immer einen Reifendruck-
messer. Anhand des Aussehens allein ist es schwer zu beurteilen, ob der Reifendruck
korrekt ist.
●Es ist normal, dass der Reifenfülldruck
nach der Fahrt höher ist, da im Reifen Wärme entsteht. Lassen Sie nach dem Fahren keine Luft aus den Reifen ab.
●Das Gewicht von Passagieren und Gepäck sollte so verteilt werden, dass das Fahr-
zeug ausbalanciert ist.
Reifenfülldruck
Stellen Sie sicher, dass Sie stets
mit dem korrekten Reifenfülldruck
fahren. Der Reifenfülldruck sollte
mindestens einmal im Monat kon-
trolliert werden. Toyota empfiehlt
jedoch, den Reifenfülldruck alle
zwei Wochen zu kontrollieren.
( S.369)
Aufkleber mit Informationen
zur Reifenbelastung

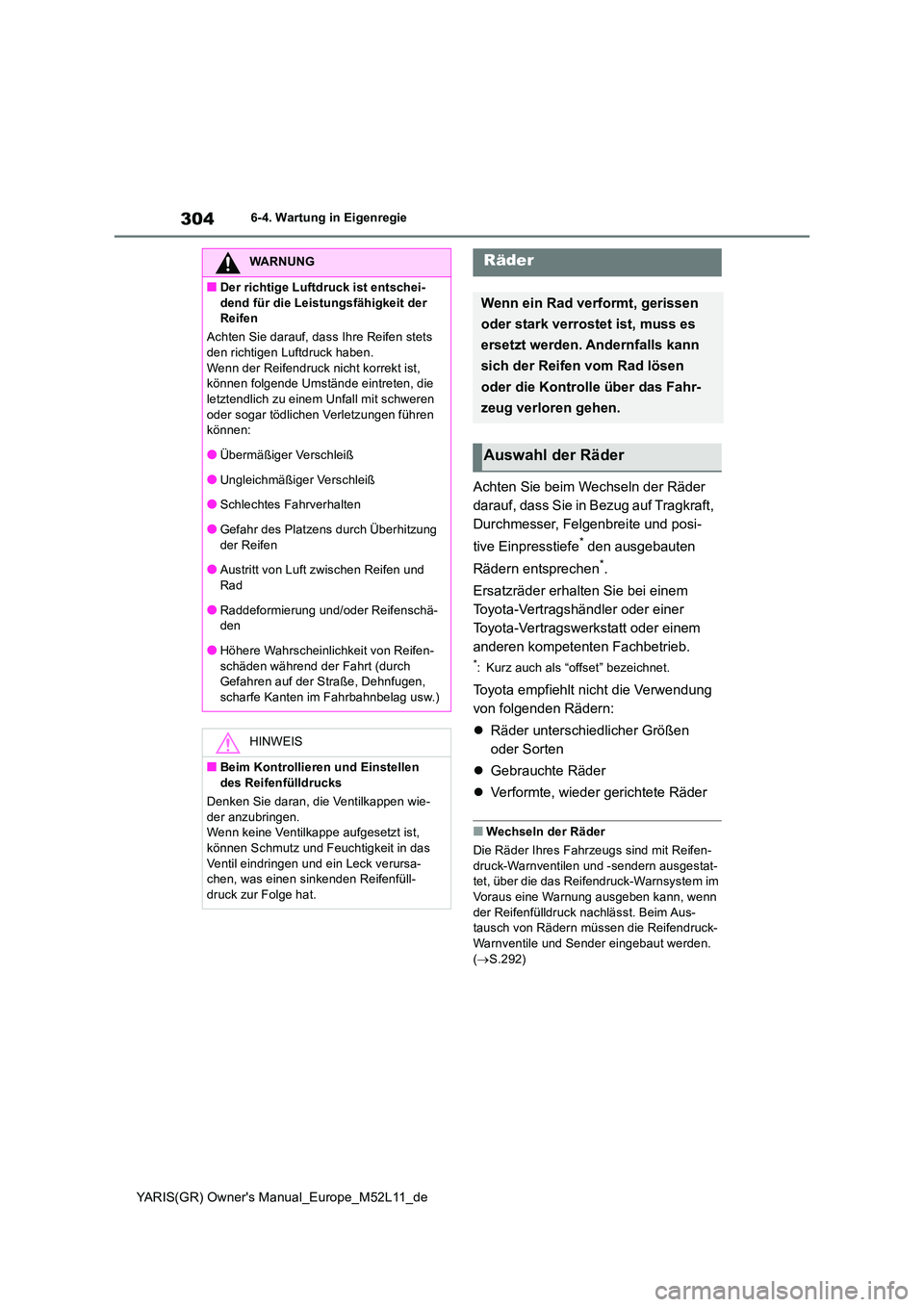

304
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Achten Sie beim Wechseln der Räder
darauf, dass Sie in Bezug auf Tragkraft,
Durchmesser, Felgenbreite und posi-
tive Einpresstiefe* den ausgebauten
Rädern entsprechen*.
Ersatzräder erhalten Sie bei einem
Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb.
*: Kurz auch als “offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung
von folgenden Rädern:
 Räder unterschiedlicher Größen
oder Sorten
 Gebrauchte Räder
 Verformte, wieder gerichtete Räder
■Wechseln der Räder
Die Räder Ihres Fahrzeugs sind mit Reifen-
druck-Warnventilen und -sendern ausgestat- tet, über die das Reifendruck-Warnsystem im Voraus eine Warnung ausgeben kann, wenn
der Reifenfülldruck nachlässt. Beim Aus- tausch von Rädern müssen die Reifendruck-Warnventile und Sender eingebaut werden.
( S.292)
WARNUNG
■Der richtige Luftdruck ist entschei-
dend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn der Reifendruck nicht korrekt ist, können folgende Umstände eintreten, die letztendlich zu einem Unfall mit schweren
oder sogar tödlichen Verletzungen führen können:
●Übermäßiger Verschleiß
●Ungleichmäßiger Verschleiß
●Schlechtes Fahrverhalten
●Gefahr des Platzens durch Überhitzung
der Reifen
●Austritt von Luft zwischen Reifen und Rad
●Raddeformierung und/oder Reifenschä-den
●Höhere Wahrscheinlichkeit von Reifen-
schäden während der Fahrt (durch Gefahren auf der Straße, Dehnfugen, scharfe Kanten im Fahrbahnbelag usw.)
HINWEIS
■Beim Kontrollieren und Einstellen des Reifenfülldrucks
Denken Sie daran, die Ventilkappen wie-
der anzubringen. Wenn keine Ventilkappe aufgesetzt ist, können Schmutz und Feuchtigkeit in das
Ventil eindringen und ein Leck verursa- chen, was einen sinkenden Reifenfüll-druck zur Folge hat.
Räder
Wenn ein Rad verformt, gerissen
oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann
sich der Reifen vom Rad lösen
oder die Kontrolle über das Fahr-
zeug verloren gehen.
Auswahl der Räder

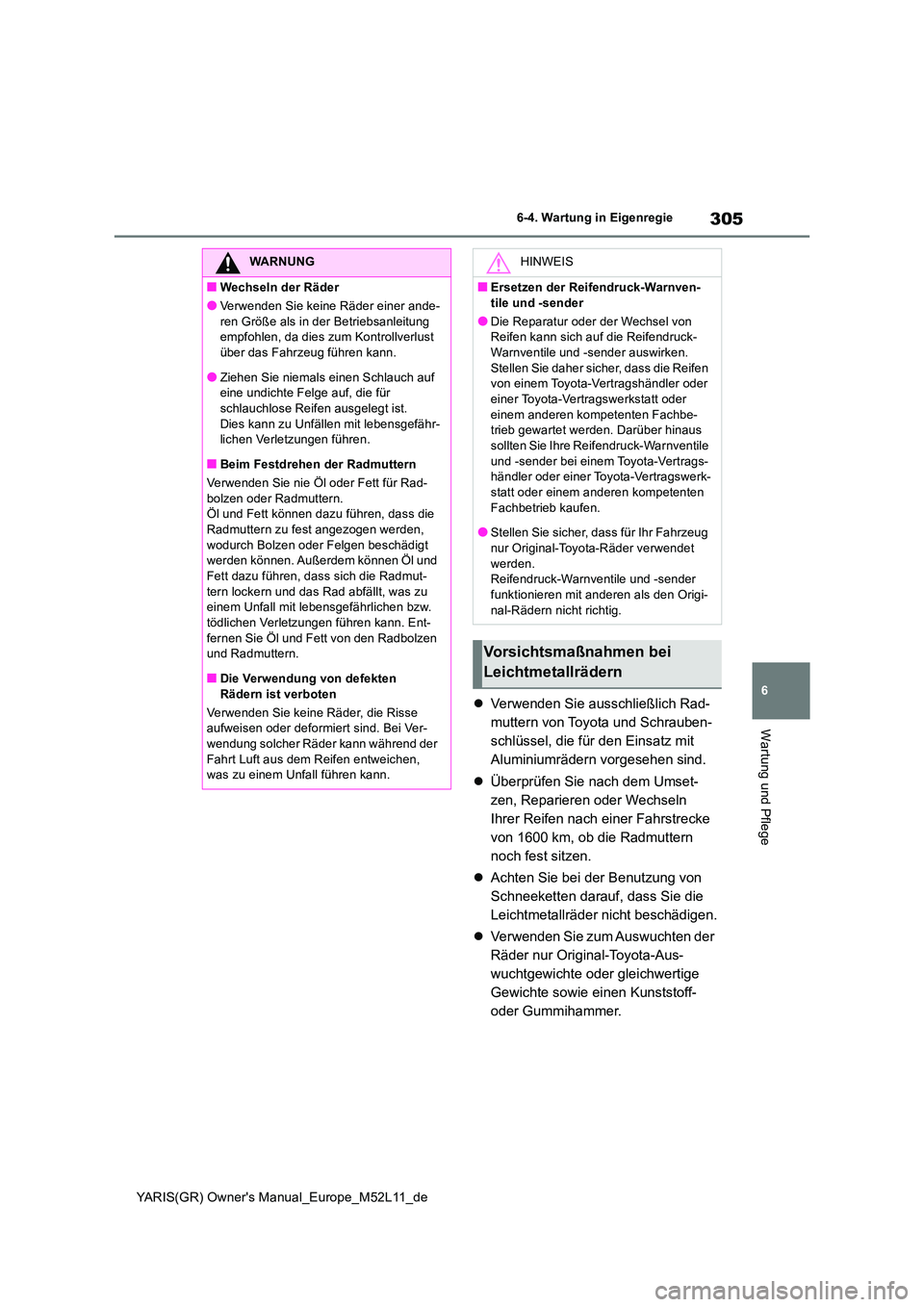

305
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Wartung und Pflege
Verwenden Sie ausschließlich Rad-
muttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit
Aluminiumrädern vorgesehen sind.
 Überprüfen Sie nach dem Umset-
zen, Reparieren oder Wechseln
Ihrer Reifen nach einer Fahrstrecke
von 1600 km, ob die Radmuttern
noch fest sitzen.
 Achten Sie bei der Benutzung von
Schneeketten darauf, dass Sie die
Leichtmetallräder nicht beschädigen.
 Verwenden Sie zum Auswuchten der
Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige
Gewichte sowie einen Kunststoff-
oder Gummihammer.
WARNUNG
■Wechseln der Räder
●Verwenden Sie keine Räder einer ande-
ren Größe als in der Betriebsanleitung empfohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
●Ziehen Sie niemals einen Schlauch auf eine undichte Felge auf, die für schlauchlose Reifen ausgelegt ist.
Dies kann zu Unfällen mit lebensgefähr- lichen Verletzungen führen.
■Beim Festdrehen der Radmuttern
Verwenden Sie nie Öl oder Fett für Rad-
bolzen oder Radmuttern. Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch Bolzen oder Felgen beschädigt werden können. Außerdem können Öl und Fett dazu führen, dass sich die Radmut-
tern lockern und das Rad abfällt, was zu einem Unfall mit lebensgefährlichen bzw. tödlichen Verletzungen führen kann. Ent-
fernen Sie Öl und Fett von den Radbolzen und Radmuttern.
■Die Verwendung von defekten
Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind. Bei Ver-
wendung solcher Räder kann während der Fahrt Luft aus dem Reifen entweichen, was zu einem Unfall führen kann.
HINWEIS
■Ersetzen der Reifendruck-Warnven-
tile und -sender
●Die Reparatur oder der Wechsel von Reifen kann sich auf die Reifendruck-Warnventile und -sender auswirken.
Stellen Sie daher sicher, dass die Reifen von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbe- trieb gewartet werden. Darüber hinaus sollten Sie Ihre Reifendruck-Warnventile
und -sender bei einem Toyota-Vertrags- händler oder einer Toyota-Vertragswerk-statt oder einem anderen kompetenten
Fachbetrieb kaufen.
●Stellen Sie sicher, dass für Ihr Fahrzeug nur Original-Toyota-Räder verwendet
werden. Reifendruck-Warnventile und -sender funktionieren mit anderen als den Origi-
nal-Rädern nicht richtig.
Vorsichtsmaßnahmen bei
Leichtmetallrädern

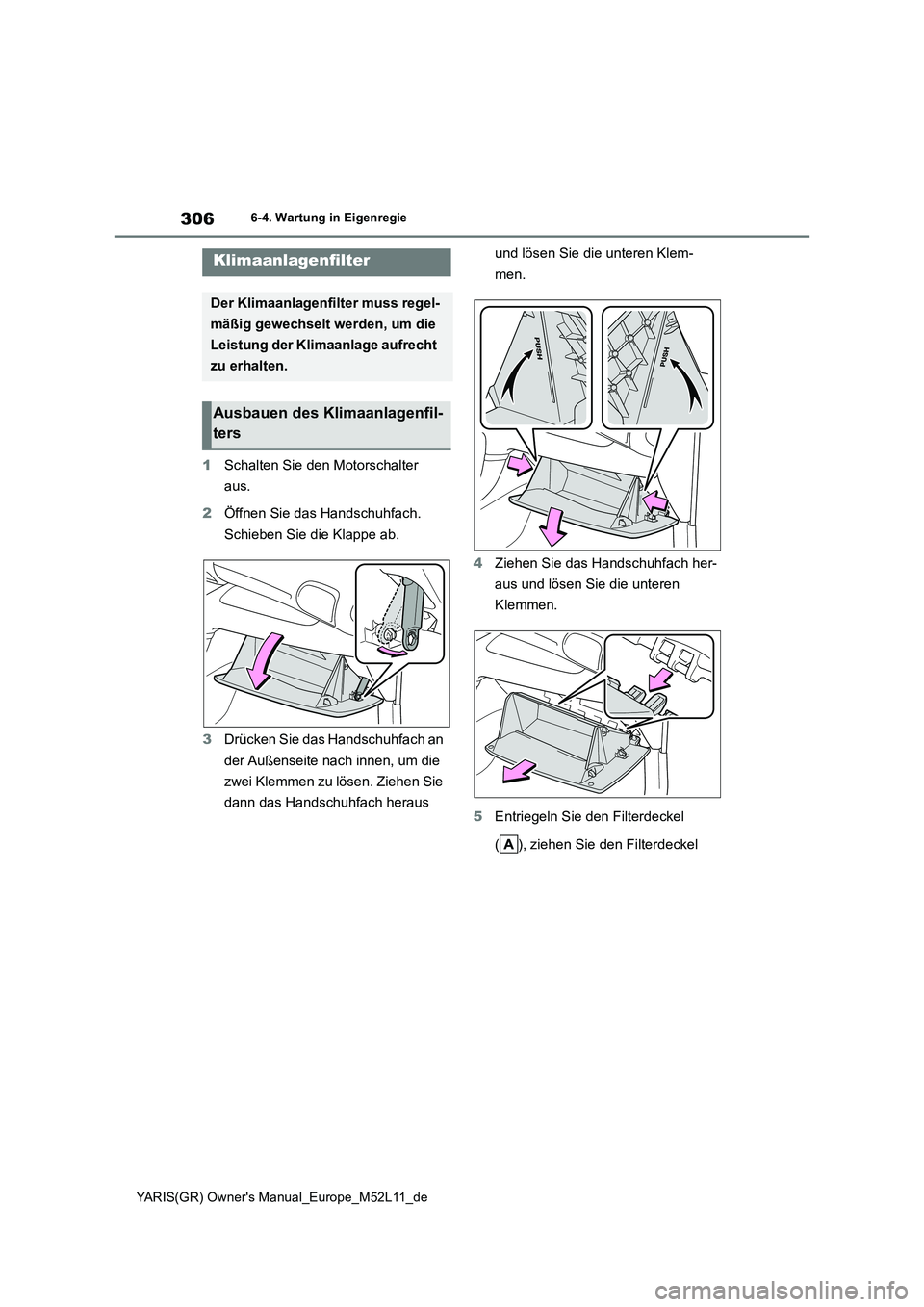

306
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
1Schalten Sie den Motorschalter
aus.
2 Öffnen Sie das Handschuhfach.
Schieben Sie die Klappe ab.
3 Drücken Sie das Handschuhfach an
der Außenseite nach innen, um die
zwei Klemmen zu lösen. Ziehen Sie
dann das Handschuhfach heraus
und lösen Sie die unteren Klem-
men.
4 Ziehen Sie das Handschuhfach her-
aus und lösen Sie die unteren
Klemmen.
5 Entriegeln Sie den Filterdeckel
( ), ziehen Sie den Filterdeckel
Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht
zu erhalten.
Ausbauen des Klimaanlagenfil-
ters

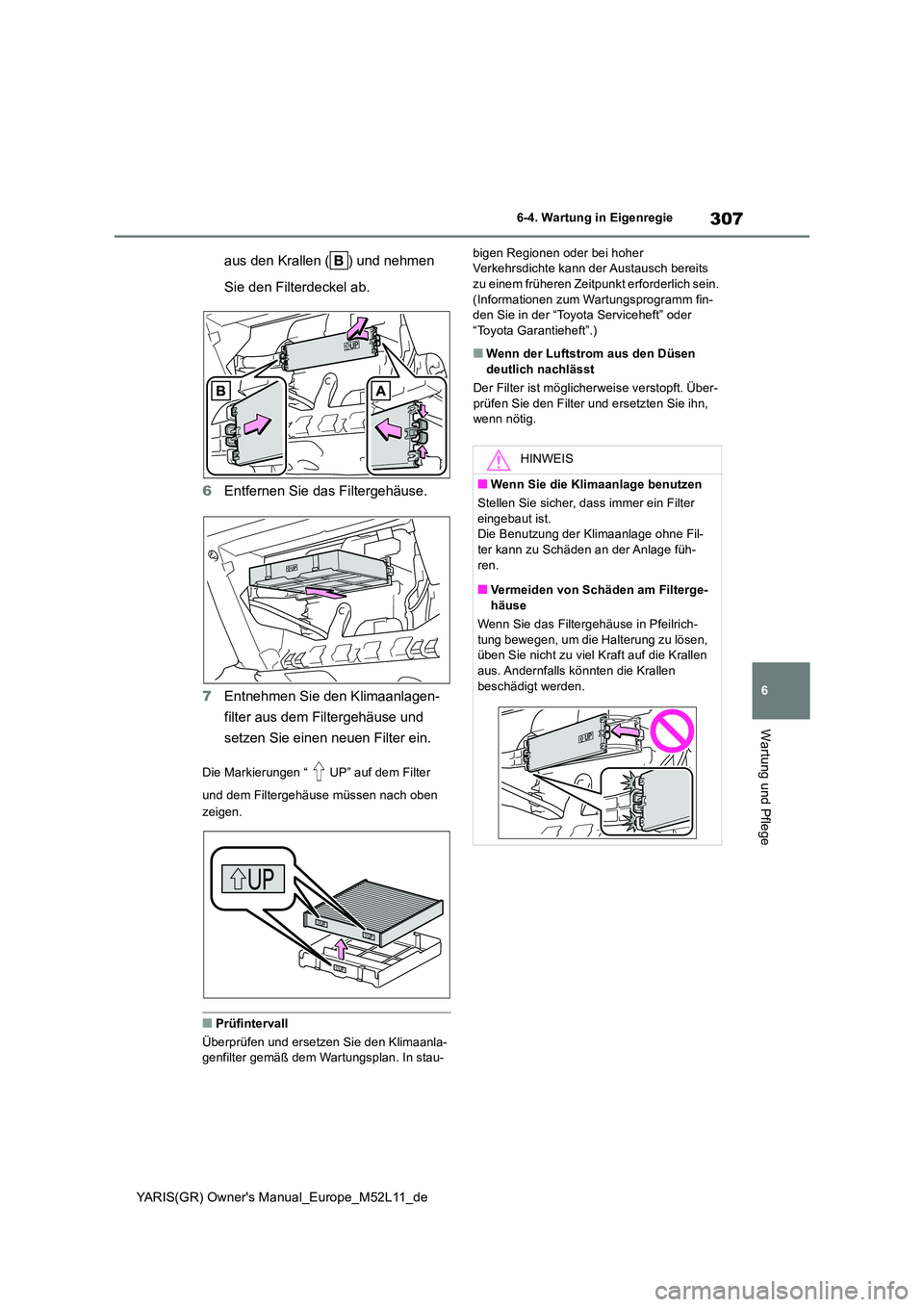

307
6
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
Wartung und Pflege
aus den Krallen ( ) und nehmen
Sie den Filterdeckel ab.
6 Entfernen Sie das Filtergehäuse.
7 Entnehmen Sie den Klimaanlagen-
filter aus dem Filtergehäuse und
setzen Sie einen neuen Filter ein.
Die Markierungen “ UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
zeigen.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanla- genfilter gemäß dem Wartungsplan. In stau-
bigen Regionen oder bei hoher Verkehrsdichte kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein.
(Informationen zum Wartungsprogramm fin- den Sie in der “Toyota Serviceheft” oder “Toyota Garantieheft”.)
■Wenn der Luftstrom aus den Düsen
deutlich nachlässt
Der Filter ist möglicherweise verstopft. Über- prüfen Sie den Filter und ersetzten Sie ihn, wenn nötig.
HINWEIS
■Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter eingebaut ist.Die Benutzung der Klimaanlage ohne Fil-
ter kann zu Schäden an der Anlage füh- ren.
■Vermeiden von Schäden am Filterge-
häuse
Wenn Sie das Filtergehäuse in Pfeilrich- tung bewegen, um die Halterung zu lösen, üben Sie nicht zu viel Kraft auf die Krallen
aus. Andernfalls könnten die Krallen beschädigt werden.

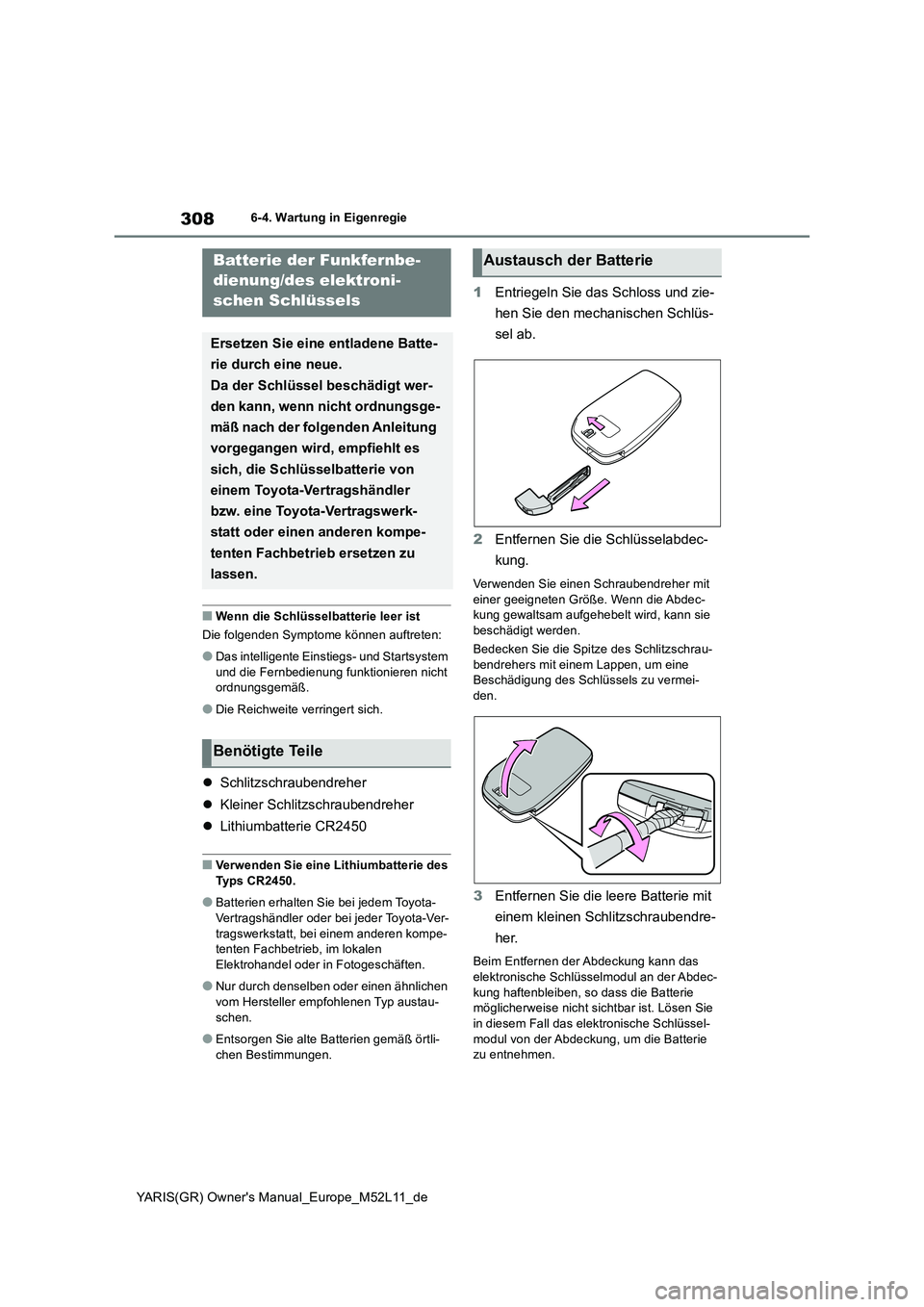

308
YARIS(GR) Owner's Manual_Europe_M52L11_de
6-4. Wartung in Eigenregie
■Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- und Startsystem
und die Fernbedienung funktionieren nicht ordnungsgemäß.
●Die Reichweite verringert sich.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithiumbatterie CR2450
■Verwenden Sie eine Lithiumbatterie des
Typs CR2450.
●Batterien erhalten Sie bei jedem Toyota-
Vertragshändler oder bei jeder Toyota-Ver- tragswerkstatt, bei einem anderen kompe-tenten Fachbetrieb, im lokalen
Elektrohandel oder in Fotogeschäften.
●Nur durch denselben oder einen ähnlichen
vom Hersteller empfohlenen Typ austau- schen.
●Entsorgen Sie alte Batterien gemäß örtli-chen Bestimmungen.
1 Entriegeln Sie das Schloss und zie-
hen Sie den mechanischen Schlüs-
sel ab.
2 Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher mit einer geeigneten Größe. Wenn die Abdec-kung gewaltsam aufgehebelt wird, kann sie
beschädigt werden.
Bedecken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen, um eine Beschädigung des Schlüssels zu vermei-
den.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Beim Entfernen der Abdeckung kann das
elektronische Schlüsselmodul an der Abdec- kung haftenbleiben, so dass die Batterie möglicherweise nicht sichtbar ist. Lösen Sie
in diesem Fall das elektronische Schlüssel- modul von der Abdeckung, um die Batterie zu entnehmen.
Batterie der Funkfernbe-
dienung/des elektroni-
schen Schlüssels
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Da der Schlüssel beschädigt wer-
den kann, wenn nicht ordnungsge-
mäß nach der folgenden Anleitung
vorgegangen wird, empfiehlt es
sich, die Schlüsselbatterie von
einem Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompe-
tenten Fachbetrieb ersetzen zu
lassen.
Benötigte Teile
Austausch der Batterie
