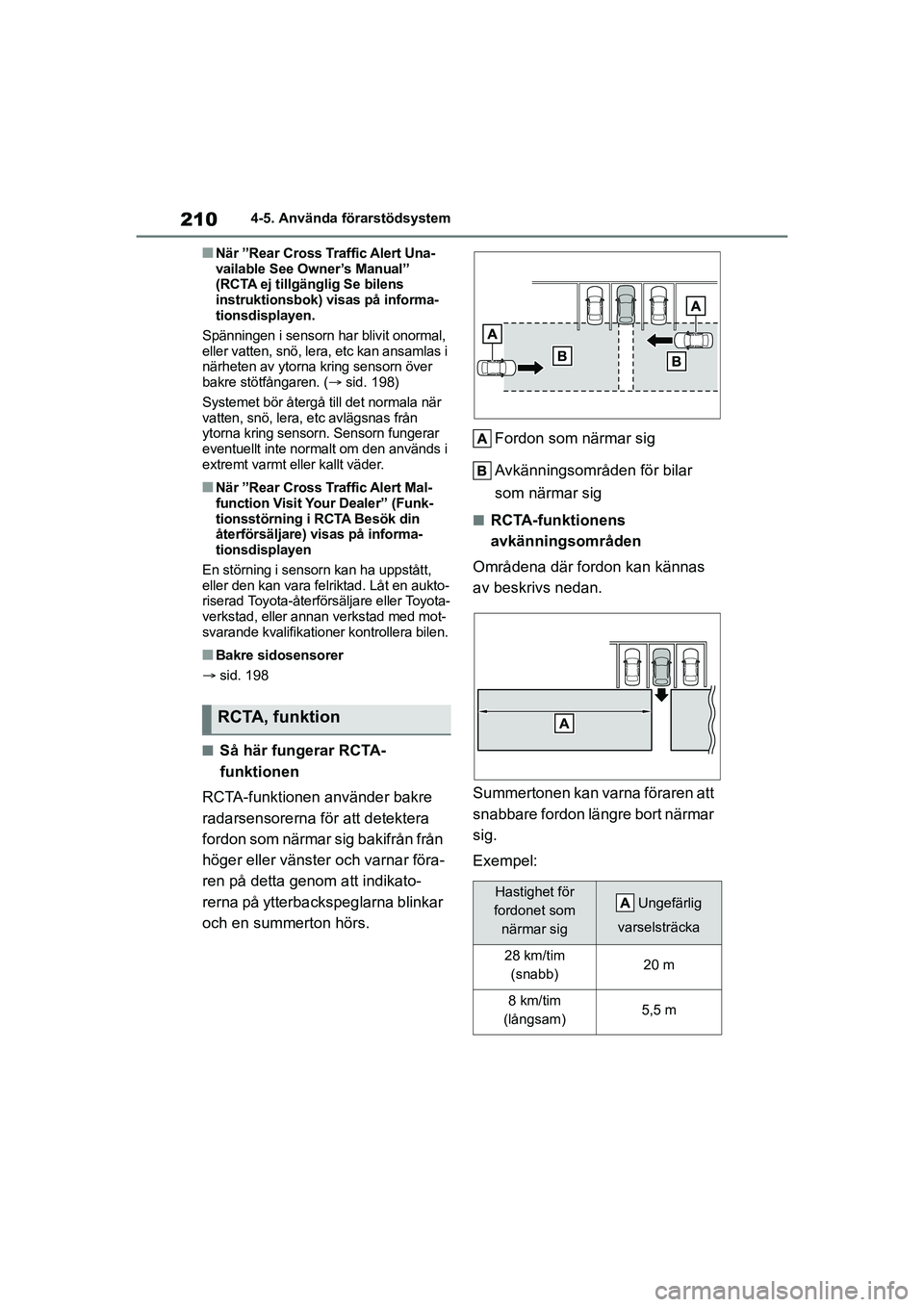

210
Yaris OM52L09SE
4-5. Använda förarstödsystem
nNär ”Rear Cross Traffic Alert Una-
vailable See Owner’s Manual”
(RCTA ej tillgänglig Se bilens
instruktionsbok) visas på informa-
tionsdisplayen.
Spänningen i sensorn har blivit onormal,
eller vatten, snö, lera, etc kan ansamlas i
närheten av ytorna kr ing sensorn över
bakre stötfångaren. ( sid. 198)
Systemet bör återgå t ill det normala när
vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn. Sensorn fungerar
eventuellt inte normalt om den används i
extremt varmt eller kallt väder.
nNär ”Rear Cross Traffic Alert Mal-
function Visit Your Dealer” (Funk-
tionsstörning i RCTA Besök din
återförsäljare) visas på informa-
tionsdisplayen
En störning i sens orn kan ha uppstått,
eller den kan vara felriktad. Låt en aukto-
riserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
nBakre sidosensorer
 sid. 198
nSå här fungerar RCTA-
funktionen
RCTA-funktionen använder bakre
radarsensorerna för att detektera
fordon som närmar sig bakifrån från
höger eller vänster och varnar föra-
ren på detta genom att indikato-
rerna på ytterbackspeglarna blinkar
och en summerton hörs. Fordon som närmar sig
Avkänningsområden för bilar
som närmar sig
nRCTA-funktionens
avkänningsområden
Områdena där fordon kan kännas
av beskrivs nedan.
Summertonen kan varna föraren att
snabbare fordon längre bort närmar
sig.
Exempel:
RCTA, funktion
Hastighet för
fordonet som närmar sig Ungefärlig
varselsträcka
28 km/tim (snabb)20 m
8 km/tim
(långsam)5,5 m
OM52L09SE.book Page 210 Monday, January 4, 2021 5:46 PM

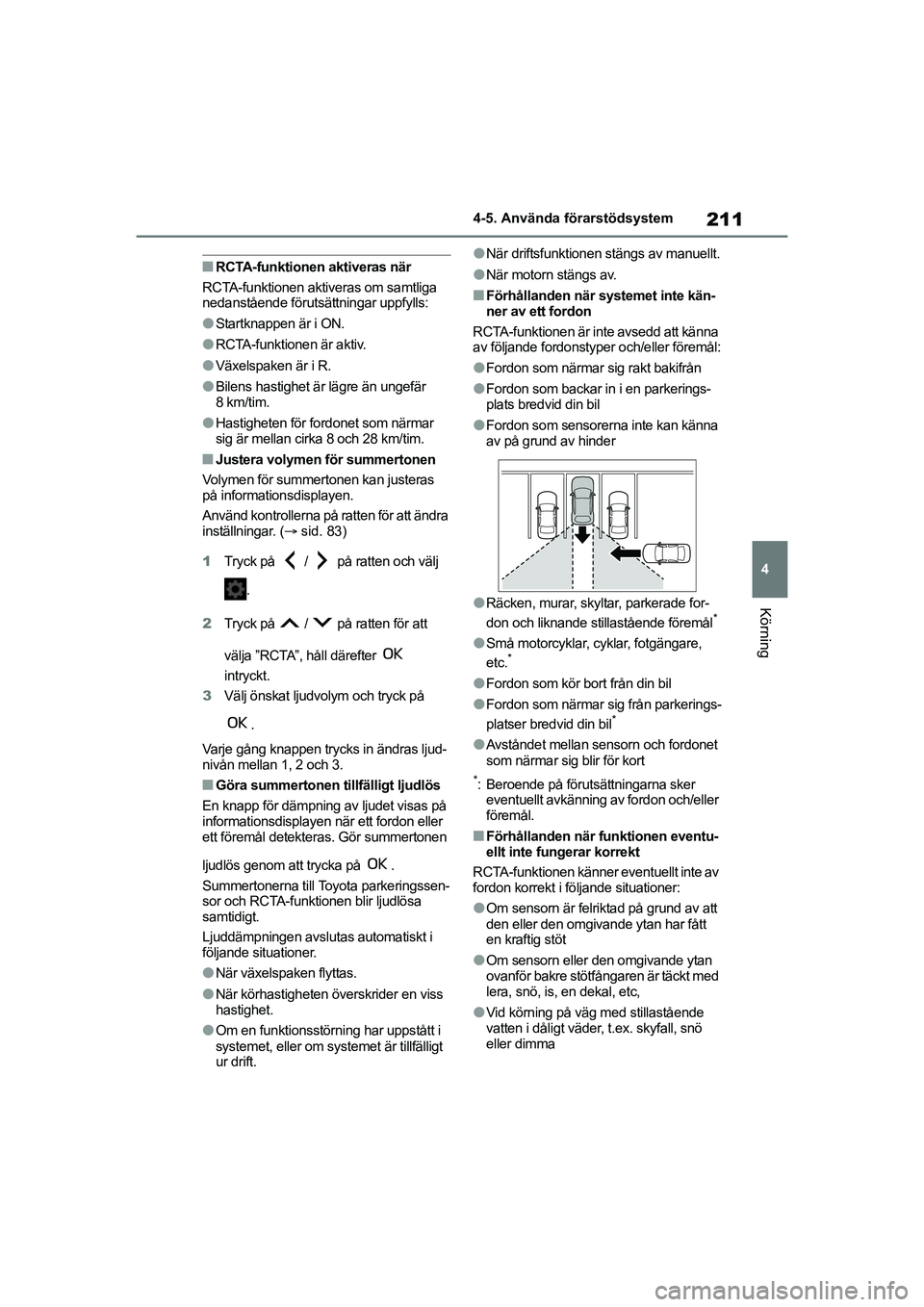

211
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
nRCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
lStartknappen är i ON.
lRCTA-funktionen är aktiv.
lVäxelspaken är i R.
lBilens hastighet är lägre än ungefär
8 km/tim.
lHastigheten för fo rdonet som närmar
sig är mellan cirka 8 och 28 km/tim.
nJustera volymen för summertonen
Volymen för summertonen kan justeras
på informationsdisplayen.
Använd kontrollerna på ratten för att ändra
inställningar. ( sid. 83)
1 Tryck på / på ratten och välj
.
2 Tryck på / på ratten för att
välja ”RCTA”, håll därefter
intryckt.
3 Välj önskat ljudvolym och tryck på
.
Varje gång knappen trycks in ändras ljud-
nivån mellan 1, 2 och 3.
nGöra summertonen tillfälligt ljudlös
En knapp för dämpning av ljudet visas på
informationsdisplayen när ett fordon eller
ett föremål detektera s. Gör summertonen
ljudlös genom att trycka på .
Summertonerna till Toyota parkeringssen-
sor och RCTA-funktionen blir ljudlösa
samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer.
lNär växelspaken flyttas.
lNär körhastigheten överskrider en viss
hastighet.
lOm en funktionsstörning har uppstått i
systemet, eller om systemet är tillfälligt
ur drift.
lNär driftsfunktionen stängs av manuellt.
lNär motorn stängs av.
nFörhållanden när systemet inte kän-
ner av ett fordon
RCTA-funktionen är inte avsedd att känna
av följande fordonstyper och/eller föremål:
lFordon som närmar sig rakt bakifrån
lFordon som backar in i en parkerings-
plats bredvid din bil
lFordon som sensorerna inte kan känna
av på grund av hinder
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående föremål*
lSmå motorcyklar, cyklar, fotgängare,
etc.*
lFordon som kör bort från din bil
lFordon som närmar sig från parkerings-
platser bredvid din bil*
lAvståndet mellan sensorn och fordonet
som närmar sig blir för kort
*: Beroende på förutsättningarna sker eventuellt avkänning av fordon och/eller
föremål.
nFörhållanden när funktionen eventu-
ellt inte fungerar korrekt
RCTA-funktionen känner eventuellt inte av
fordon korrekt i följande situationer:
lOm sensorn är felriktad på grund av att
den eller den omgivande ytan har fått
en kraftig stöt
lOm sensorn eller den omgivande ytan
ovanför bakre stötfångaren är täckt med
lera, snö, is, en dekal, etc,
lVid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
OM52L09SE.book Page 211 Monday, January 4, 2021 5:46 PM

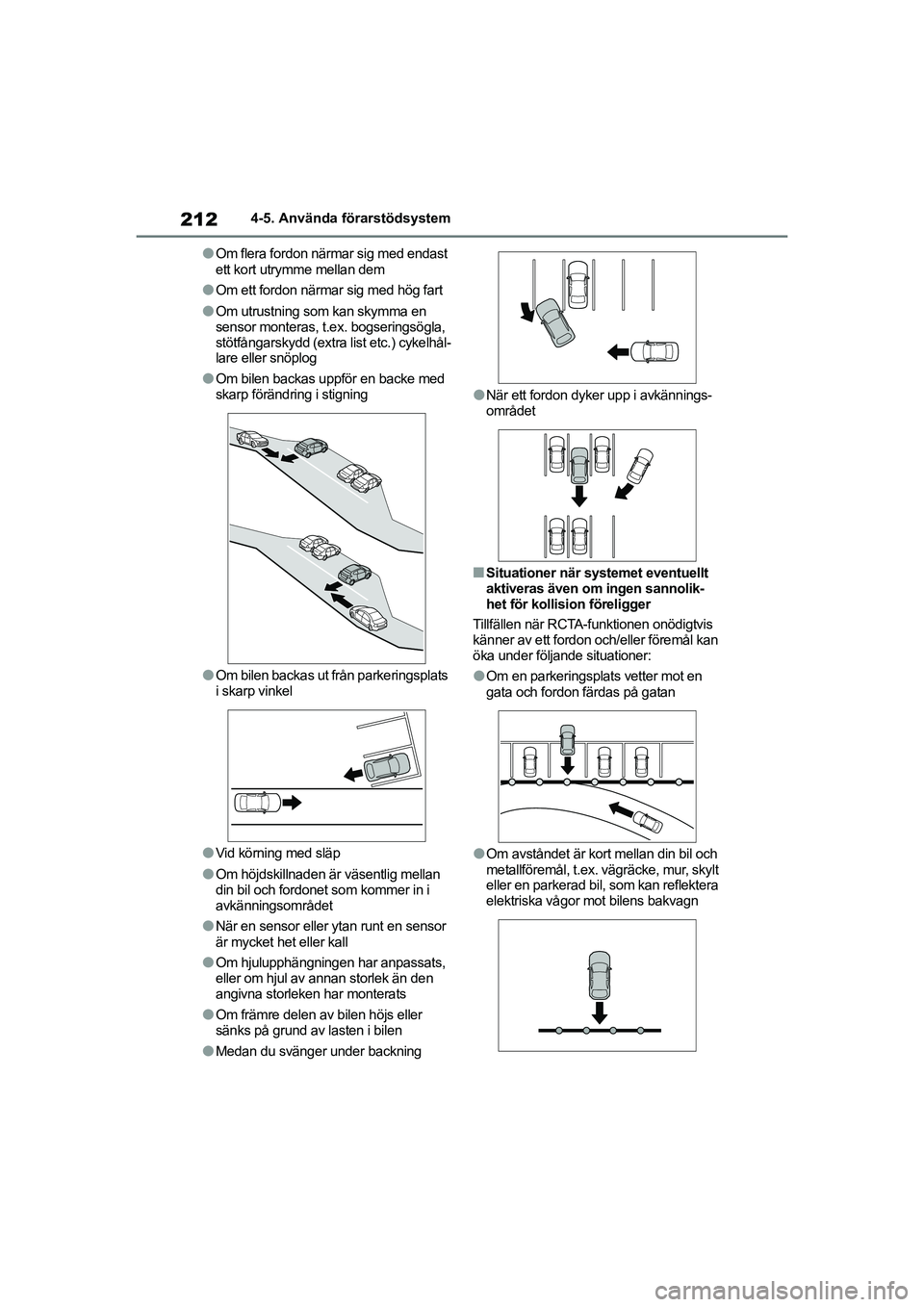

212
Yaris OM52L09SE
4-5. Använda förarstödsystem
lOm flera fordon närmar sig med endast
ett kort utrymme mellan dem
lOm ett fordon närmar sig med hög fart
lOm utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.) cykelhål-
lare eller snöplog
lOm bilen backas uppför en backe med
skarp förändring i stigning
lOm bilen backas ut från parkeringsplats
i skarp vinkel
lVid körning med släp
lOm höjdskillnaden är väsentlig mellan
din bil och fordonet som kommer in i
avkänningsområdet
lNär en sensor eller ytan runt en sensor
är mycket het eller kall
lOm hjulupphängningen har anpassats,
eller om hjul av annan storlek än den
angivna storleken har monterats
lOm främre delen av bilen höjs eller
sänks på grund av lasten i bilen
lMedan du svänger under backning
lNär ett fordon dyker upp i avkännings-
området
nSituationer när systemet eventuellt
aktiveras även om ingen sannolik-
het för kollision föreligger
Tillfällen när RCTA-funktionen onödigtvis
känner av ett fordon och/eller föremål kan
öka under följande situationer:
lOm en parkeringsplats vetter mot en
gata och fordon färdas på gatan
lOm avståndet är kort mellan din bil och
metallföremål, t.ex. vägräcke, mur, skylt
eller en parkerad bil, som kan reflektera
elektriska vågor mot bilens bakvagn
OM52L09SE.book Page 212 Monday, January 4, 2021 5:46 PM

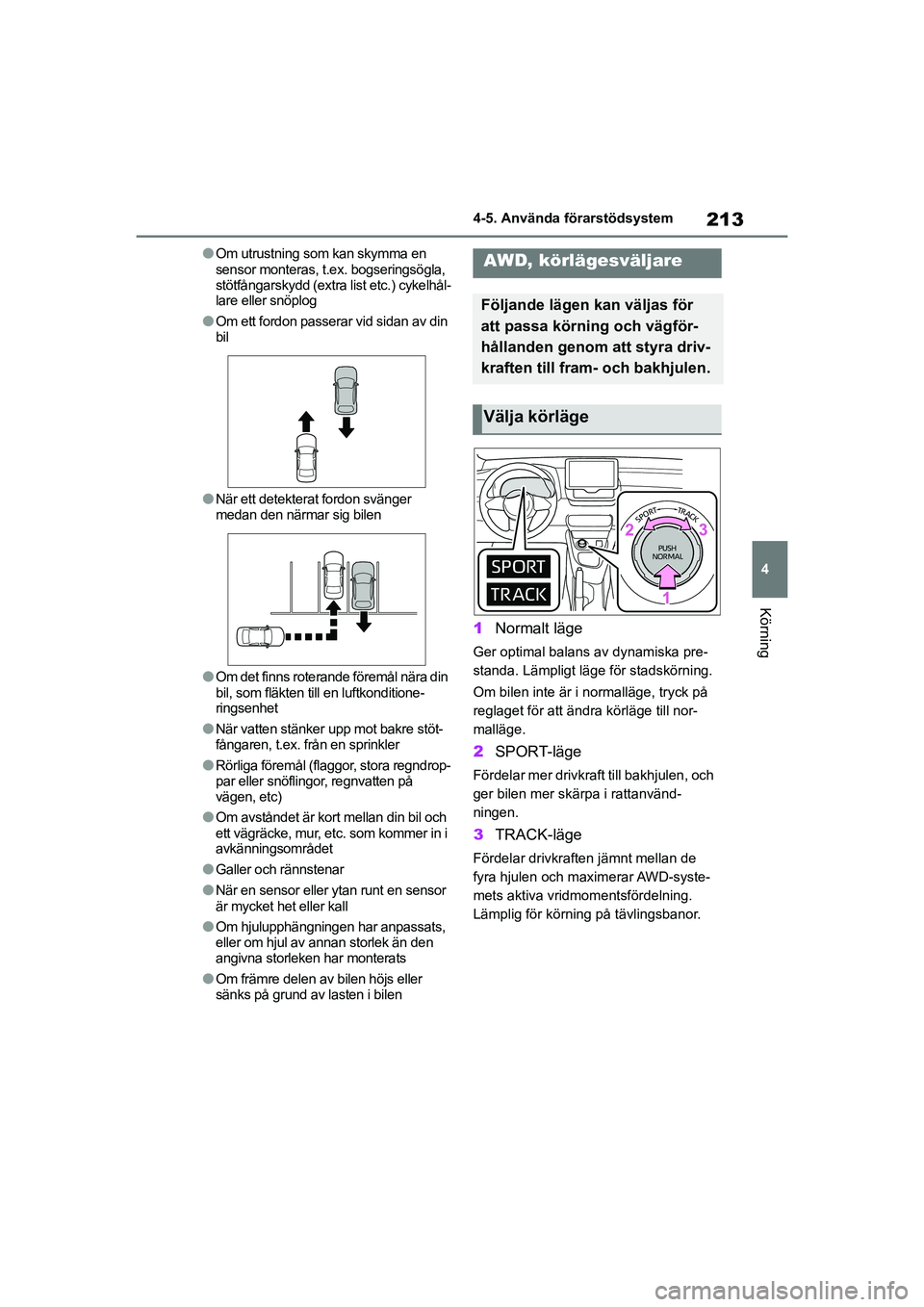

213
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
lOm utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.) cykelhål-
lare eller snöplog
lOm ett fordon passerar vid sidan av din
bil
lNär ett detekterat fordon svänger
medan den närmar sig bilen
lOm det finns roterande föremål nära din
bil, som fläkten till en luftkonditione-
ringsenhet
lNär vatten stänker upp mot bakre stöt-
fångaren, t.ex. från en sprinkler
lRörliga föremål (flaggor, stora regndrop-
par eller snöflingor, regnvatten på
vägen, etc)
lOm avståndet är kort mellan din bil och
ett vägräcke, mur, etc. som kommer in i
avkänningsområdet
lGaller och rännstenar
lNär en sensor eller ytan runt en sensor
är mycket het eller kall
lOm hjulupphängningen har anpassats,
eller om hjul av annan storlek än den
angivna storleken har monterats
lOm främre delen av bilen höjs eller
sänks på grund av lasten i bilen
1Normalt läge
Ger optimal balans av dynamiska pre-
standa. Lämpligt läge för stadskörning.
Om bilen inte är i normalläge, tryck på
reglaget för att ändra körläge till nor-
malläge.
2SPORT-läge
Fördelar mer drivkraft till bakhjulen, och
ger bilen mer skärpa i rattanvänd-
ningen.
3TRACK-läge
Fördelar drivkraften jämnt mellan de
fyra hjulen och maximerar AWD-syste-
mets aktiva vridmomentsfördelning.
Lämplig för körning på tävlingsbanor.
AWD, körlägesväljare
Följande lägen kan väljas för
att passa körning och vägför-
hållanden genom att styra driv-
kraften till fram- och bakhjulen.
Välja körläge
OM52L09SE.book Page 213 Monday, January 4, 2021 5:46 PM

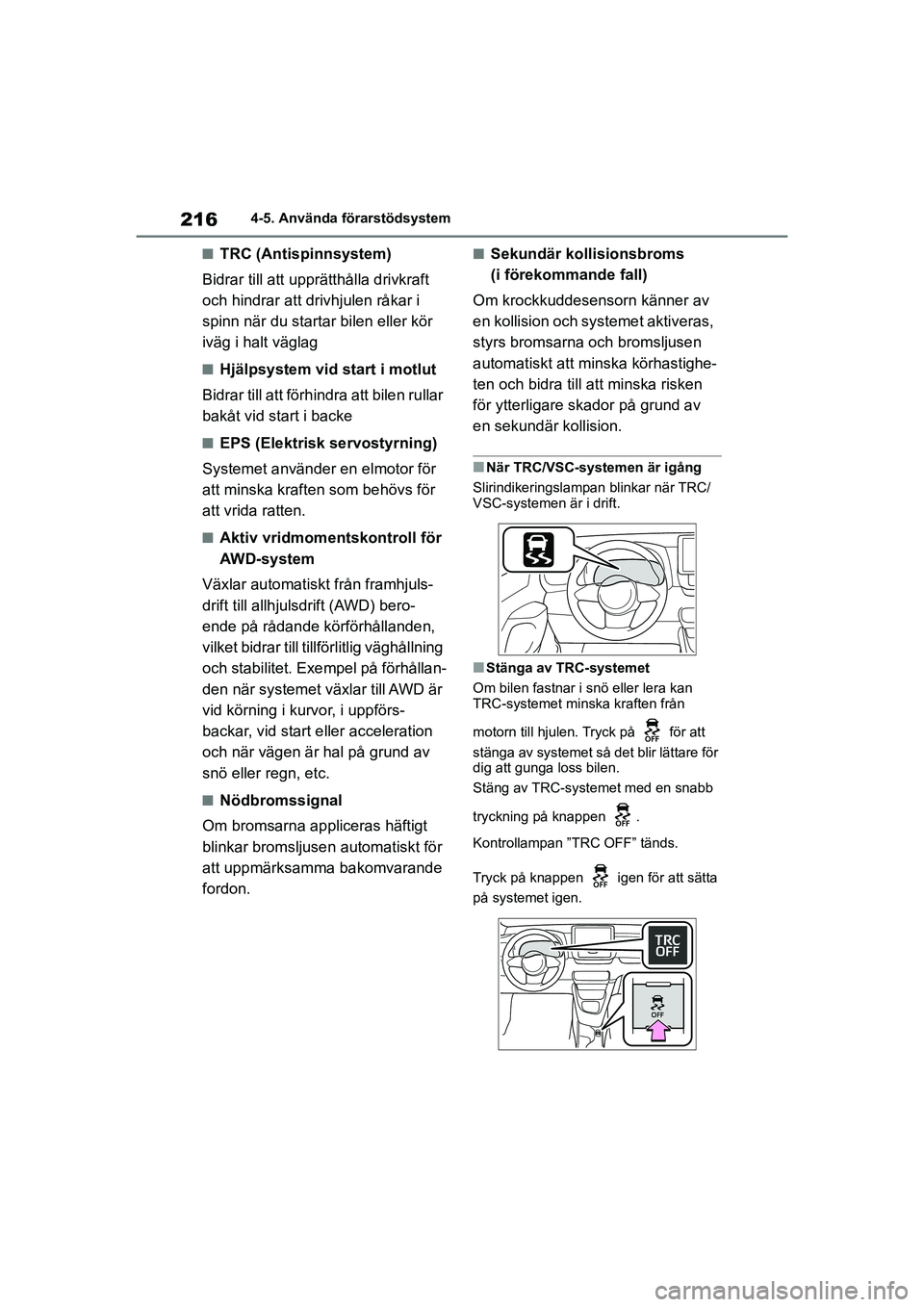

216
Yaris OM52L09SE
4-5. Använda förarstödsystem
nTRC (Antispinnsystem)
Bidrar till att uppr ätthålla drivkraft
och hindrar att drivhjulen råkar i
spinn när du startar bilen eller kör
iväg i halt väglag
nHjälpsystem vid start i motlut
Bidrar till att förhi ndra att bilen rullar
bakåt vid start i backe
nEPS (Elektrisk servostyrning)
Systemet använder en elmotor för
att minska kraften som behövs för
att vrida ratten.
nAktiv vridmomentskontroll för
AWD-system
Växlar automatiskt från framhjuls-
drift till allhjulsdrift (AWD) bero-
ende på rådande körförhållanden,
vilket bidrar till tillförlitlig väghållning
och stabilitet. Exem pel på förhållan-
den när systemet växlar till AWD är
vid körning i kurvor, i uppförs-
backar, vid start eller acceleration
och när vägen är hal på grund av
snö eller regn, etc.
nNödbromssignal
Om bromsarna appliceras häftigt
blinkar bromsljuse n automatiskt för
att uppmärksamma bakomvarande
fordon.
nSekundär kollisionsbroms
(i förekommande fall)
Om krockkuddesensorn känner av
en kollision och systemet aktiveras,
styrs bromsarna och bromsljusen
automatiskt att minska körhastighe-
ten och bidra till att minska risken
för ytterligare skador på grund av
en sekundär kollision.
nNär TRC/VSC-systemen är igång
Slirindikeringslampan blinkar när TRC/
VSC-systemen är i drift.
nStänga av TRC-systemet
Om bilen fastnar i snö eller lera kan
TRC-systemet minska kraften från
motorn till hjulen. Tryck på för att
stänga av systemet så det blir lättare för
dig att gunga loss bilen.
Stäng av TRC-systemet med en snabb
tryckning på knappen .
Kontrollampan ”TRC OFF” tänds.
Tryck på knappen igen för att sätta
på systemet igen.
OM52L09SE.book Page 216 Monday, January 4, 2021 5:46 PM

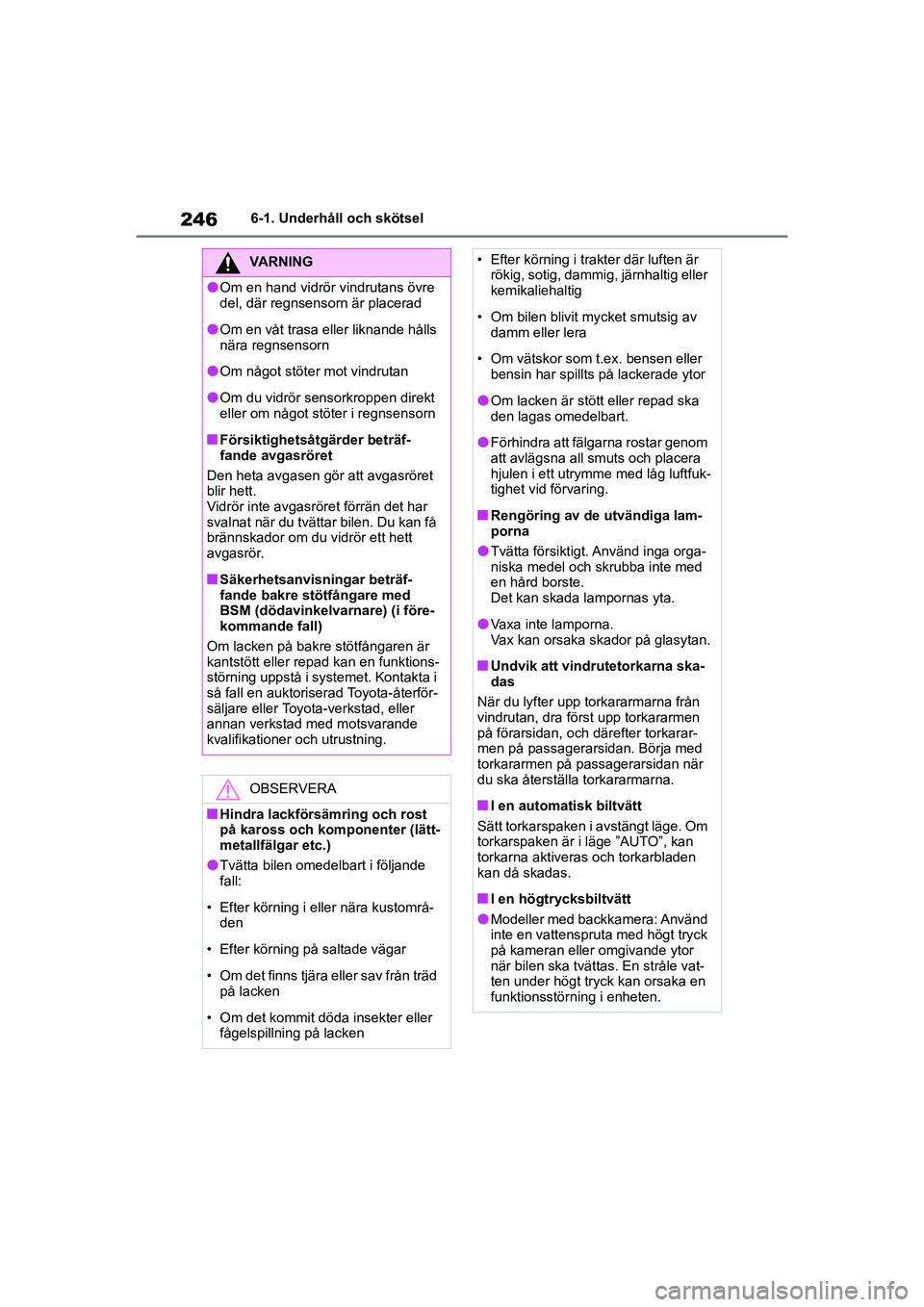

246
Yaris OM52L09SE
6-1. Underhåll och skötsel
VARNING
lOm en hand vidrör vindrutans övre
del, där regnsensorn är placerad
lOm en våt trasa eller liknande hålls
nära regnsensorn
lOm något stöter mot vindrutan
lOm du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
nFörsiktighetsåtgärder beträf-
fande avgasröret
Den heta avgasen gör att avgasröret
blir hett.
Vidrör inte avgasröret förrän det har
svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett
avgasrör.
nSäkerhetsanvisningar beträf-
fande bakre stötfångare med
BSM (dödavinkelvar nare) (i före-
kommande fall)
Om lacken på bakre stötfångaren är
kantstött eller repad kan en funktions-
störning uppstå i systemet. Kontakta i
så fall en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
OBSERVERA
nHindra lackförsämring och rost
på kaross och komponenter (lätt-
metallfälgar etc.)
lTvätta bilen omedelbart i följande
fall:
• Efter körning i el ler nära kustområ-
den
• Efter körning på saltade vägar
• Om det finns tjära eller sav från träd på lacken
• Om det kommit döda insekter eller fågelspillning på lacken
• Efter körning i trakter där luften är rökig, sotig, dammig, järnhaltig eller
kemikaliehaltig
• Om bilen blivit mycket smutsig av
damm eller lera
• Om vätskor som t.ex. bensen eller bensin har spillts på lackerade ytor
lOm lacken är stött eller repad ska
den lagas omedelbart.
lFörhindra att fälgarna rostar genom
att avlägsna all smuts och placera
hjulen i ett utrymme med låg luftfuk-
tighet vid förvaring.
nRengöring av de utvändiga lam-
porna
lTvätta försiktigt. Använd inga orga-
niska medel och skrubba inte med
en hård borste.
Det kan skada lampornas yta.
lVaxa inte lamporna.
Vax kan orsaka skador på glasytan.
nUndvik att vindrutetorkarna ska-
das
När du lyfter upp torkararmarna från
vindrutan, dra först upp torkararmen
på förarsidan, och därefter torkarar-
men på passagerars idan. Börja med
torkararmen på pa ssagerarsidan när
du ska återställa torkararmarna.
nI en automatisk biltvätt
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge ”AUTO”, kan
torkarna aktiveras och torkarbladen
kan då skadas.
nI en högtrycksbiltvätt
lModeller med backkamera: Använd
inte en vattenspruta med högt tryck
på kameran eller omgivande ytor
när bilen ska tvättas. En stråle vat-
ten under högt tryck kan orsaka en
funktionsstörning i enheten.
OM52L09SE.book Page 246 Monday, January 4, 2021 5:46 PM

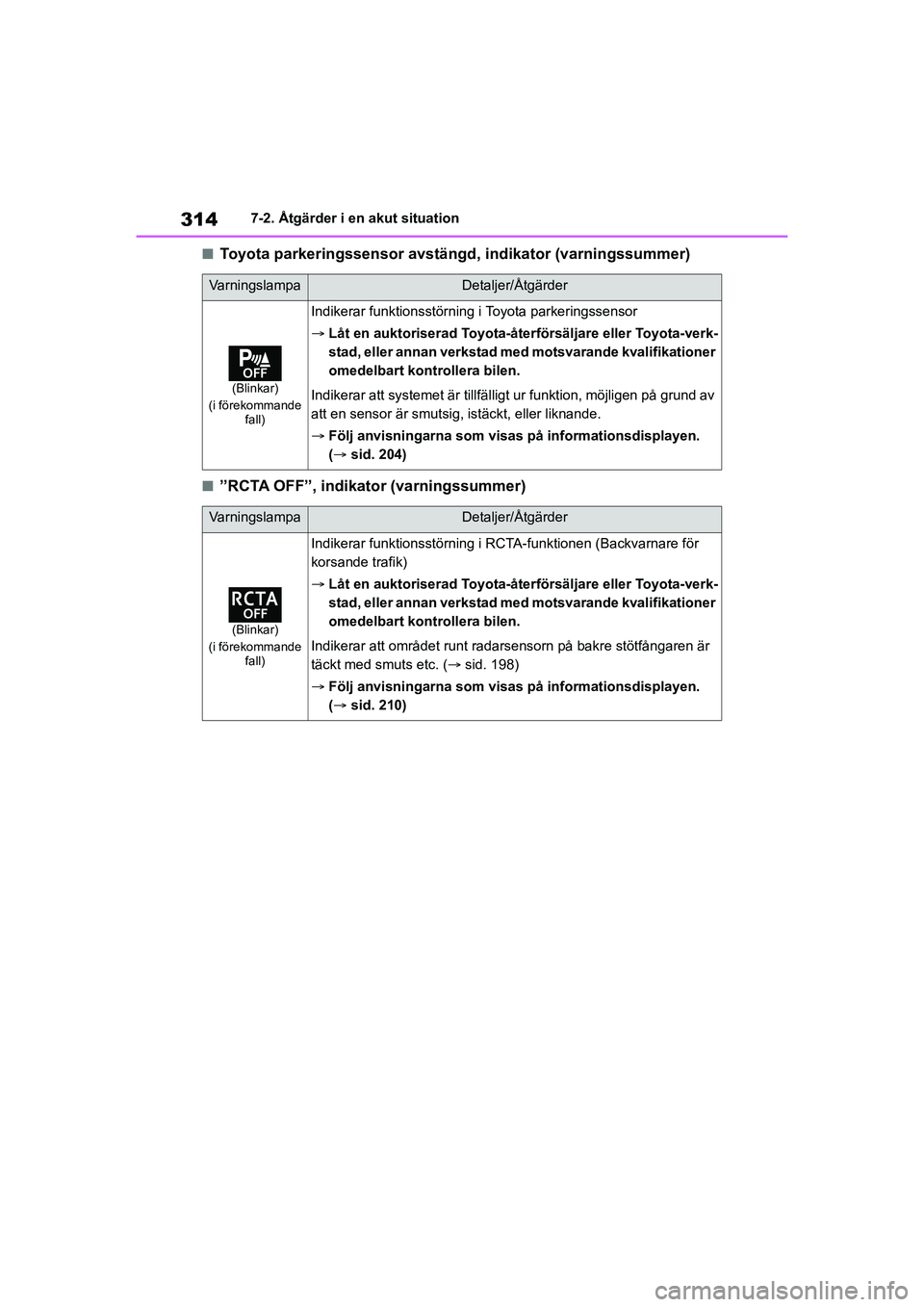

314
Yaris OM52L09SE
7-2. Åtgärder i en akut situation
nToyota parkeringssensor avstängd, indikator (varningssummer)
n”RCTA OFF”, indikator (varningssummer)
VarningslampaDetaljer/Åtgärder
(Blinkar)
(i förekommande fall)
Indikerar funktionsstörning i Toyota parkeringssensor
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer
omedelbart kontrollera bilen.
Indikerar att systemet är tillfälligt ur funktion, möjligen på grund av
att en sensor är smutsig, istäckt, eller liknande.
 Följ anvisningarna som visas på informationsdisplayen.
( sid. 204)
VarningslampaDetaljer/Åtgärder
(Blinkar)
(i förekommande fall)
Indikerar funktionsstörning i RCT A-funktionen (Backvarnare för
korsande trafik)
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer
omedelbart kontrollera bilen.
Indikerar att området runt radarsensorn på bakre stötfångaren är
täckt med smuts etc. ( sid. 198)
 Följ anvisningarna som visas på informationsdisplayen.
( sid. 210)
OM52L09SE.book Page 314 Monday, January 4, 2021 5:46 PM

315
7
Yaris OM52L09SE
7-2. Åtgärder i en akut situation
Om problem uppstår
nPCS, varningslampa
nSlirindikeringslampa
nVarningssummer
I vissa fall hörs summertonen eventuellt
inte på grund av buller från omgivningen
eller ljud från ljudanläggningen.
nPassageraravkänningssensor för
framsätet, bältespåminnare och
varningssummer
lOm bagage är placerat på framsätet
kan avkänningssensorn eventuellt få
varningslampan att blinka och var-
ningssummern att höras, även om
ingen sitter på sätet.
lOm en kudde eller dyna är placerad
på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen,
varför varningslampan eventuellt inte
aktiveras.
nOm kontrollampan för funktions-
störning tänds under körning
På vissa modeller tänds kontrollampan
för funktionsstörning om bränsletanken
är helt tom. Om bränsletanken är tom
ska du tanka omedelbart. Kontrollampan
för funktionsstörning släcks när du har
kört en stund.
VarningslampaDetaljer/Åtgärder
(Blinkar eller lyser)
(i förekommande fall)
Om en summerton hörs samtidigt:
Indikerar att en funktionsstörning har uppstått i PCS (det aktiva
krockskyddssystemet).
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer
omedelbart kontrollera bilen.
Om en summerton inte hörs:
PCS (det aktiva krocks kyddssystemet) är tillfälligt ur funktion, kor-
rigerande åtgärd kan behövas.
 Följ anvisningarna som visas på informationsdisplayen.
( sid. 154, 317)
Om PCS (det aktiva krockskyddet ) eller VSC (antisladdsystemet)
är inaktiverat tänds PCS-varningslampan.
 sid. 217
VarningslampaDetaljer/Åtgärder
Indikerar funktionsstörning i:
VSC-systemet;
 TRC-systemet; eller
 Hjälpsystem vid start i backe
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer
omedelbart kontrollera bilen.
OM52L09SE.book Page 315 Monday, January 4, 2021 5:46 PM

318
Yaris OM52L09SE
7-2. Åtgärder i en akut situation
nOm ”Engine Oil Level Low Add or
Replace” visas
Motoroljenivån är låg. Kontrollera nivån
på motoroljan och fyll på vid behov.
Det här meddelandet kan visas när bilen
står på sluttande underlag. Flytta bilen
till plant underlag och kontrollera att
meddelandet försvinner.
nOm ”Engine Stopped Steering
Power Low” (Motorn avstängd Rat-
tens kraft låg) visas
Detta meddelande visas om motorn
stängs av under körning.
Om rattmanövreringen blir tyngre än
normalt ska du hålla hårt i ratten och
vrida den med mer kraft än vanligt.
nOm ”Avoid Excessive Acceleration
Due to Temperature” (undvik alltför
kraftig acceleration pga av tempe-
ratur) visas
Detta meddelande visas eventuellt vid
körning under följande förhållanden:
lMedan motorn värms upp
lKontinuerlig körning med extremt hög
belastning
Kör bilen en stund, men undvik förutsätt-
ningar som orsakar extremt hög belast-
ning.
nOm ”Auto Power OFF to Conserve
Battery” (Automatisk avstängning
för att spara batteri) visas
Motorn stängdes av med den automa-
tiska avstängningsfunktionen. Öka
motorns varvtal något och låt motorn gå
på det varvtalet i ci rka 5 minuter för att
ladda upp batteriet i bilen nästa gång du
startar motorn.
nOm ”Headlight System Malfunc-
tion Visit Your Dealer” visas
En funktionsstörning kan ha uppstått i
följande system. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer omedelbart kont-
rollera bilen.
lLED-strålkastare
lAutomatiskt helljus (i förekommande
fall)
nOm ett meddelande som indikerar
fel i frontkameran visas
Följande system kan ev entuellt avbrytas
tills problemet som visas i meddelandet
har åtgärdats. ( sid. 154, 309)
lPCS (Aktivt krockskyddssystem) (i
förekommande fall)
lLTA (Linjeavkännare) (i förekom-
mande fall)
lAutomatiskt helljus (i förekommande
fall)
lRSA (Vägskyltsigenkänning) (i före-
kommande fall).
lAktiv farthållare (i förekommande fall)
nOm ett meddelande som indikerar
fel i radarsensorn visas
Följande system kan ev entuellt avbrytas
tills problemet som visas i meddelandet
har åtgärdats. ( sid. 154, 309)
lPCS (Aktivt krockskyddssystem) (i
förekommande fall)
lLTA (Linjeavkännare) (i förekom-
mande fall)
lAktiv farthållare (i förekommande fall)
nOm ”Radar Cruise Control Unavai-
lable See Owner's Manual” (Aktiv
farthållare ej tillgänglig Se bilens
instruktionsbok) visas (i förekom-
mande fall)
Den aktiva farthållaren upphör tillfälligt
eller tills problemet som visas i medde-
landet har lösts. (orsaker och åtgärder:
 sid. 154)
nOm ”Radar Cruise Control Unavai-
lable” (Aktiv farthållare ej tillgäng-
lig) visas (i förekommande fall)
Det aktiva farthållar systemet kan tillfäl-
ligt inte användas . Använd systemet när
det blir tillgängligt igen.
OM52L09SE.book Page 318 Monday, January 4, 2021 5:46 PM

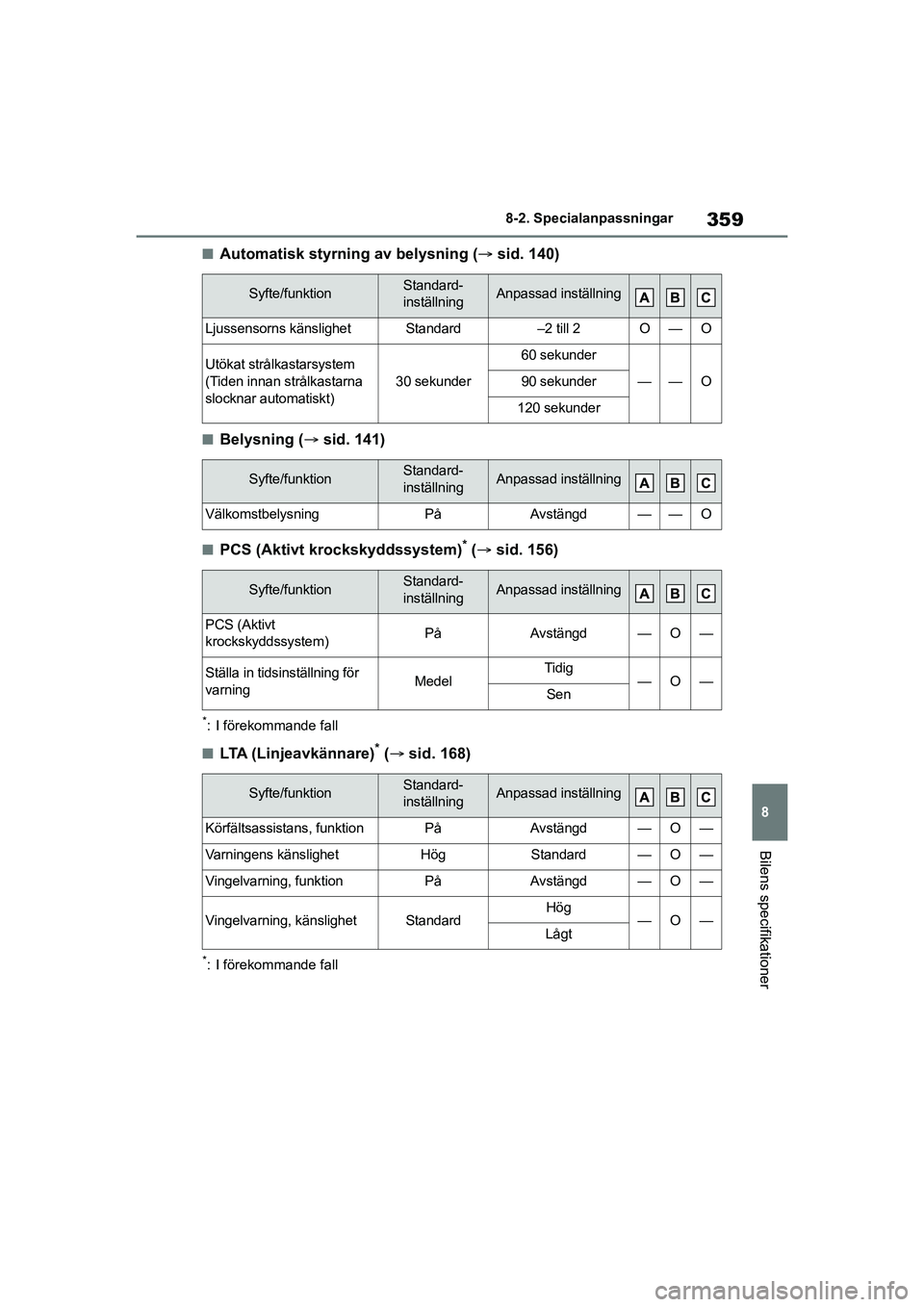

359
8
Yaris OM52L09SE
8-2. Specialanpassningar
Bilens specifikationer
nAutomatisk styrning av belysning (sid. 140)
nBelysning ( sid. 141)
nPCS (Aktivt krockskyddssystem)* ( sid. 156)
*: I förekommande fall
nLTA (Linjeavkännare)* ( sid. 168)
*: I förekommande fall
Syfte/funktionStandard-
inställningAnpassad inställning
Ljussensorns känslighetStandard–2 till 2O—O
Utökat strålkastarsystem
(Tiden innan strålkastarna
slocknar automatiskt)
30 sekunder
60 sekunder
——O90 sekunder
120 sekunder
Syfte/funktionStandard-
inställningAnpassad inställning
VälkomstbelysningPåAvstängd——O
Syfte/funktionStandard-
inställningAnpassad inställning
PCS (Aktivt krockskyddssystem)PåAvstängd—O—
Ställa in tidsinställning för
varningMedelTidig—O—Sen
Syfte/funktionStandard-
inställningAnpassad inställning
Körfältsassistans, funktionPåAvstängd—O—
Varningens känslighetHögStandard—O—
Vingelvarning, funktionPåAvstängd—O—
Vingelvarning, känslighetStandardHög—O—Lågt
OM52L09SE.book Page 359 Monday, January 4, 2021 5:46 PM
