sensor TOYOTA GR YARIS 2021 Manual de utilização (in Portuguese)

3
YARIS(GR) Owner's Manual_Europe_M52L09_en
TABELA DE CONTEÚDOS
1
6 5
4
3
2
8
7
Alavanca do sinal de
mudança de direção .........142
Travão de estacionamento .143
4-3. Funcionamento das luzes
e do limpa-para-brisas
Interruptor dos faróis ..........144
Luz Automática de Máximos .147
Interruptor da luz de nevoeiro .150
Lava e limpa-para-brisas ....150
4-4. Reabastecimento
Abertura do tampão do
depósito de combustível...153
4-5. Utilização dos sistemas
de apoio à condução
Toyota Safety Sense...........155
PCS (Sistema de Pré-colisão) ..160
LTA (Apoio ao Reconhecimen-
to do Traçado da Faixa de
Rodagem) ...........................
172
Controlo dinâmico da velo-
cidade de cruzeiro com
radar em toda a gama
de velocidades .................181
RSA (Reconhecimento
dos sinais de trânsito........192
Sistema Stop & Start ..........196
BSM (Monitorização do
Ângulo Morto) ...................201
Sensor Toyota de assistência
ao estacionamento..............
206
RCTA (Função de alerta de
tráfego traseiro) ................212
Interruptor de seleção do
modo AWD ......................217
Sistema GPF (Filtro de
Partículas, Gasolina) ........218
Sistemas de apoio à
condução ..........................219
4-6. Sugestões de condução
Sugestões para condução
no inverno.........................226
5-1. Utilização do sistema de
ar condicionado e
desembaciadores
Sistema de ar condicionado
automático ........................230
Aquecimento do volante
da direção/aquecimento
dos bancos .......................235
5-2. Utilização das luzes interiores
Lista das luzes interiores ....237
5-3. Utilização dos espaços
para arrumação
Lista dos espaços para
arrumação ........................239
Características do comparti-
mento da bagagem ...........241
5-4. Utilização de outras carac-
terísticas interiores
Outras características
interiores ...........................244
6-1. Cuidados e manutenção
Limpeza e proteção do
exterior do veículo ............248
Limpeza e proteção do
interior do veículo .............251
6-2. Guia de cuidados com a
pintura mate (se equipado)
Conhecimentos básicos
acerca do revestimento
mate..................................254
Lavagem do veículo............258
Perguntas frequentes .........261
6-3. Manutenção
Exigências da manutenção.265
5Características interiores
6Cuidados e manutenção

22
YARIS(GR) Owner's Manual_Europe_M52L09_en

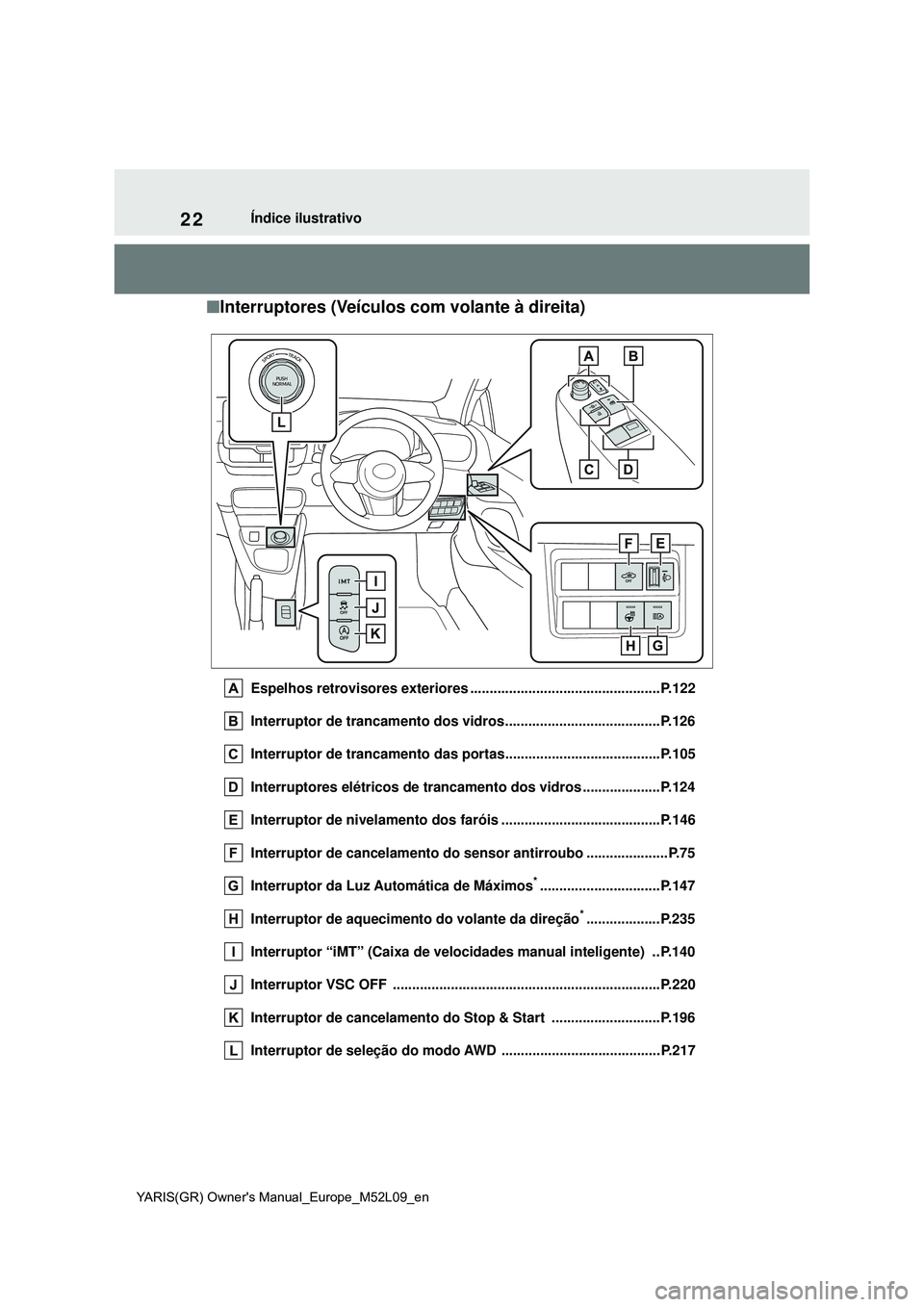

Índice ilustrativo
Interruptores (Veículos com volante à direita)
Espelhos retrovisores exteriores .................................................P.122
Interruptor de trancamento dos vidros........................................P.126
Interruptor de trancamento das portas........................................P.105
Interruptores elétricos de trancamento dos vidros ....................P.124
Interruptor de nivelamento dos faróis .........................................P.146
Interruptor de cancelamento do sensor antirroubo .....................P.75
Interruptor da Luz Automática de Máximos
*...............................P.147
Interruptor de aquecimento do volante da direção
*...................P.235
Interruptor “iMT” (Caixa de velocidades manual inteligente) ..P.140
Interruptor VSC OFF .....................................................................P.220
Interruptor de cancelamento do Stop & Start ............................P.196
Interruptor de seleção do modo AWD .........................................P.217

35
1
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Para uma utilização segura

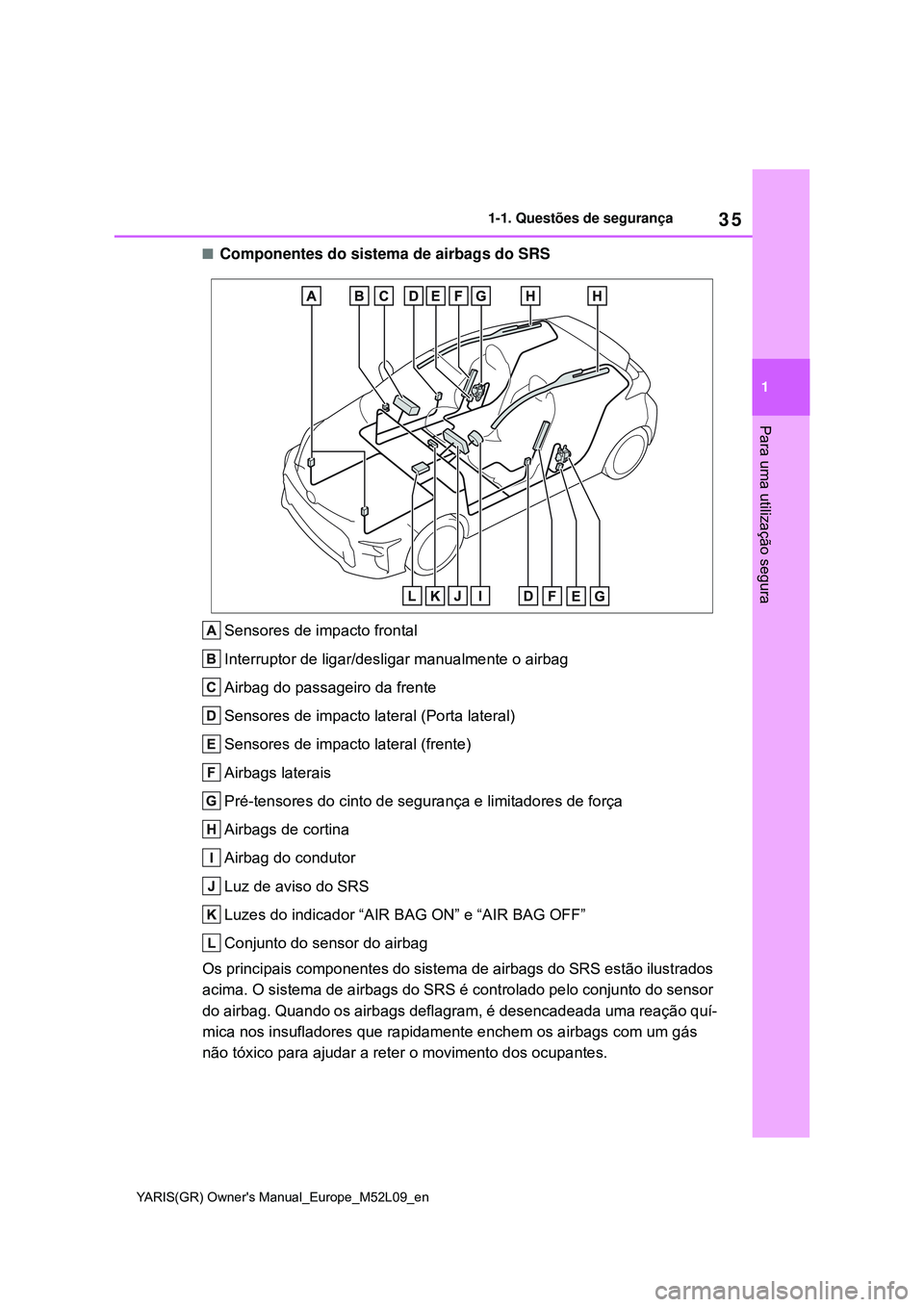

Componentes do sistema de airbags do SRS
Sensores de impacto frontal
Interruptor de ligar/desligar manualmente o airbag
Airbag do passageiro da frente
Sensores de impacto lateral (Porta lateral)
Sensores de impacto lateral (frente)
Airbags laterais
Pré-tensores do cinto de segurança e limitadores de força
Airbags de cortina
Airbag do condutor
Luz de aviso do SRS
Luzes do indicador “AIR BAG ON” e “AIR BAG OFF”
Conjunto do sensor do airbag
Os principais componentes do sistema de airbags do SRS estão ilustrados
acima. O sistema de airbags do SRS é controlado pelo conjunto do sensor
do airbag. Quando os airbags deflagram, é desencadeada uma reação quí-
mica nos insufladores que rapidamente enchem os airbags com um gás
não tóxico para ajudar a reter o movimento dos ocupantes.

67
1
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Para uma utilização segura

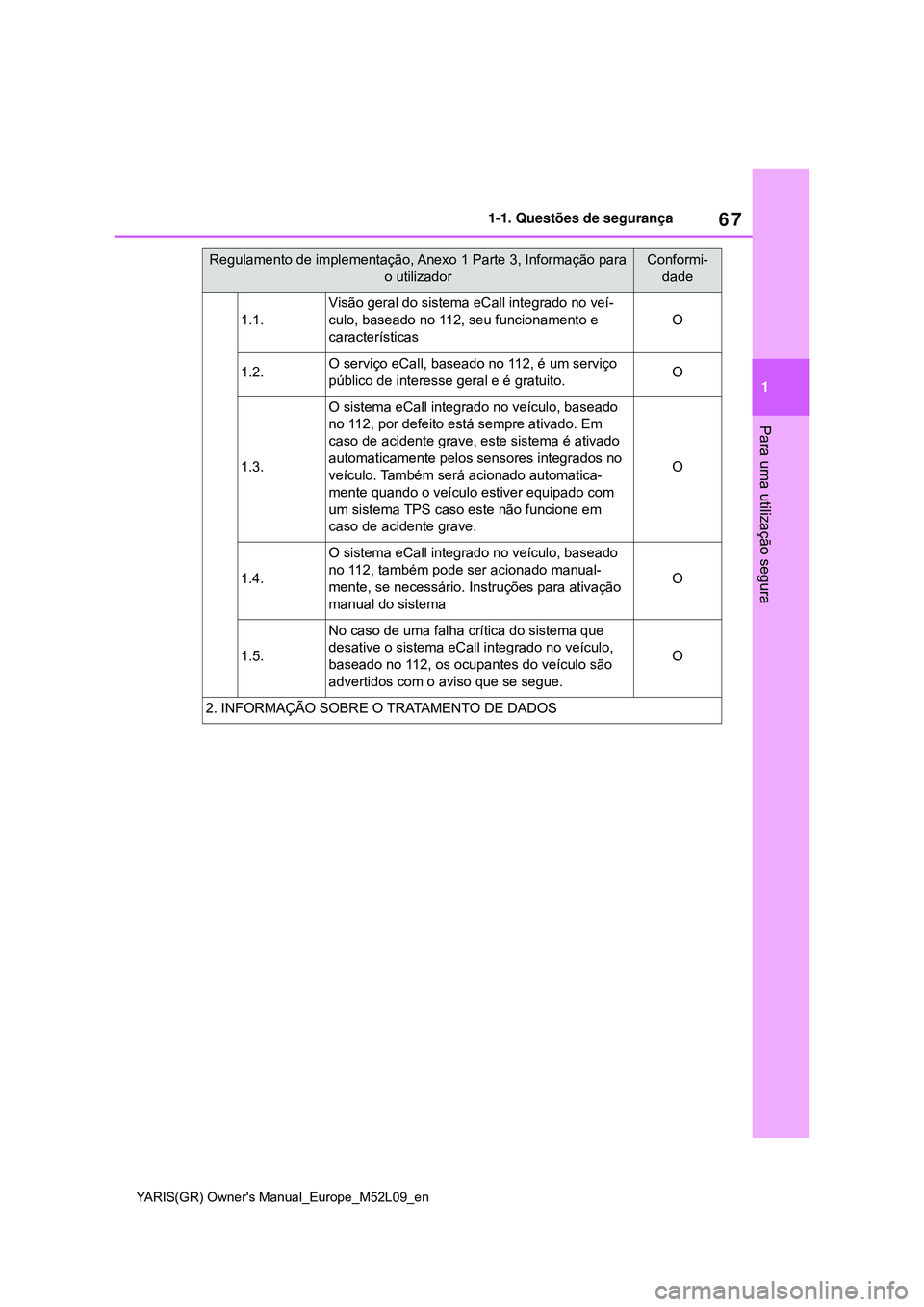

1.1.
Visão geral do sistema eCall integrado no veí-
culo, baseado no 112, seu funcionamento e
características
O
1.2.O serviço eCall, baseado no 112, é um serviço
público de interesse geral e é gratuito.O
1.3.
O sistema eCall integrado no veículo, baseado
no 112, por defeito está sempre ativado. Em
caso de acidente grave, este sistema é ativado
automaticamente pelos sensores integrados no
veículo. Também será acionado automatica-
mente quando o veículo estiver equipado com
um sistema TPS caso este não funcione em
caso de acidente grave.
O
1.4.
O sistema eCall integrado no veículo, baseado
no 112, também pode ser acionado manual-
mente, se necessário. Instruções para ativação
manual do sistema
O
1.5.
No caso de uma falha crítica do sistema que
desative o sistema eCall integrado no veículo,
baseado no 112, os ocupantes do veículo são
advertidos com o aviso que se segue.
O
2. INFORMAÇÃO SOBRE O TRATAMENTO DE DADOS
Regulamento de implementação, Anexo 1 Parte 3, Informação para
o utilizadorConformi-
dade

75
1
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Para uma utilização segura

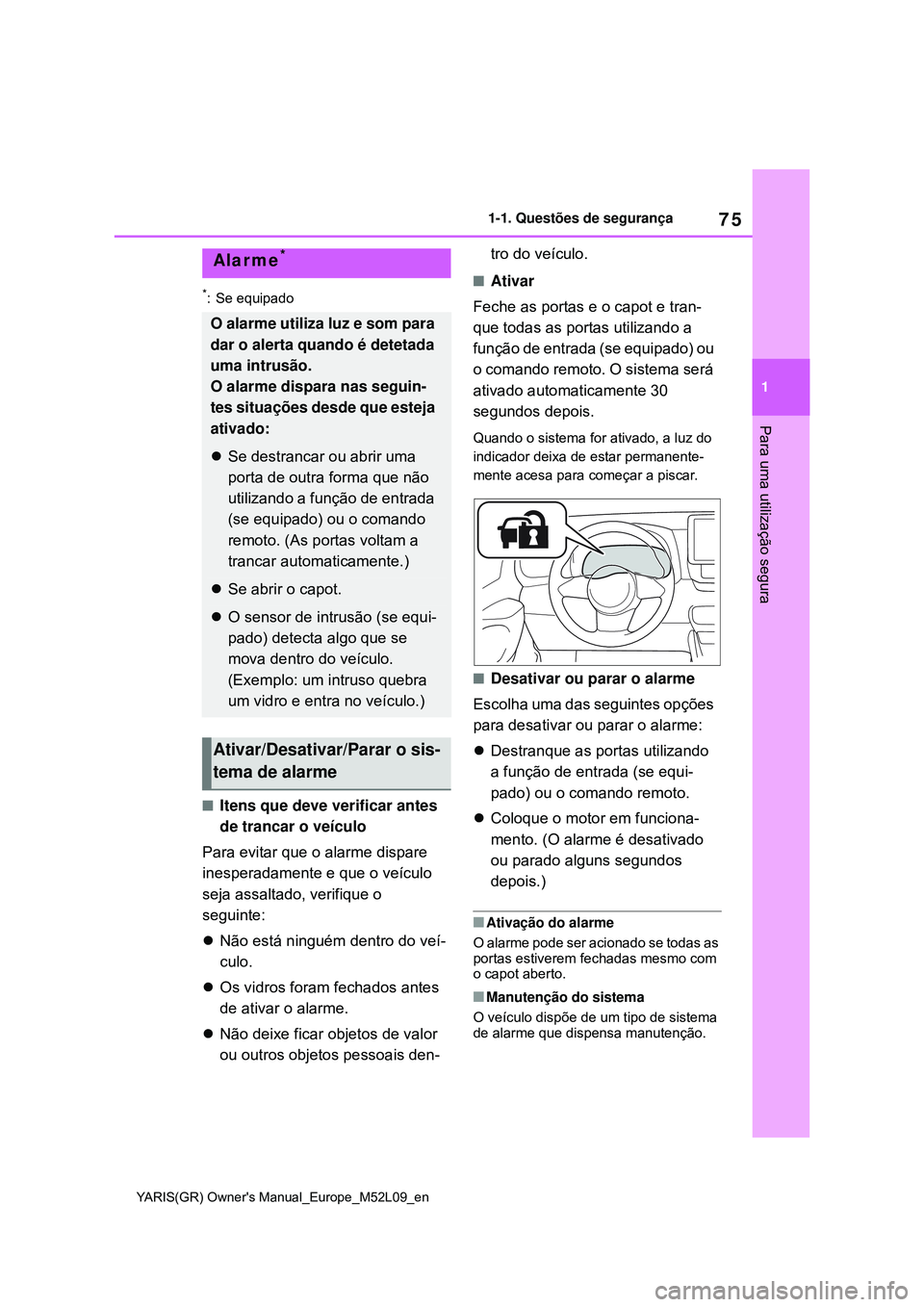

*: Se equipado
Itens que deve verificar antes
de trancar o veículo
Para evitar que o alarme dispare
inesperadamente e que o veículo
seja assaltado, verifique o
seguinte:
Não está ninguém dentro do veí-
culo.
Os vidros foram fechados antes
de ativar o alarme.
Não deixe ficar objetos de valor
ou outros objetos pessoais den-tro do veículo.
Ativar
Feche as portas e o capot e tran-
que todas as portas utilizando a
função de entrada (se equipado) ou
o comando remoto. O sistema será
ativado automaticamente 30
segundos depois.
Quando o sistema for ativado, a luz do
indicador deixa de estar permanente-
mente acesa para começar a piscar.
Desativar ou parar o alarme
Escolha uma das seguintes opções
para desativar ou parar o alarme:
Destranque as portas utilizando
a função de entrada (se equi-
pado) ou o comando remoto.
Coloque o motor em funciona-
mento. (O alarme é desativado
ou parado alguns segundos
depois.)
Ativação do alarme
O alarme pode ser acionado se todas as
portas estiverem fechadas mesmo com
o capot aberto.
Manutenção do sistema
O veículo dispõe de um tipo de sistema
de alarme que dispensa manutenção.
Alarme*
O alarme utiliza luz e som para
dar o alerta quando é detetada
uma intrusão.
O alarme dispara nas seguin-
tes situações desde que esteja
ativado:
Se destrancar ou abrir uma
porta de outra forma que não
utilizando a função de entrada
(se equipado) ou o comando
remoto. (As portas voltam a
trancar automaticamente.)
Se abrir o capot.
O sensor de intrusão (se equi-
pado) detecta algo que se
mova dentro do veículo.
(Exemplo: um intruso quebra
um vidro e entra no veículo.)
Ativar/Desativar/Parar o sis-
tema de alarme

76
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança

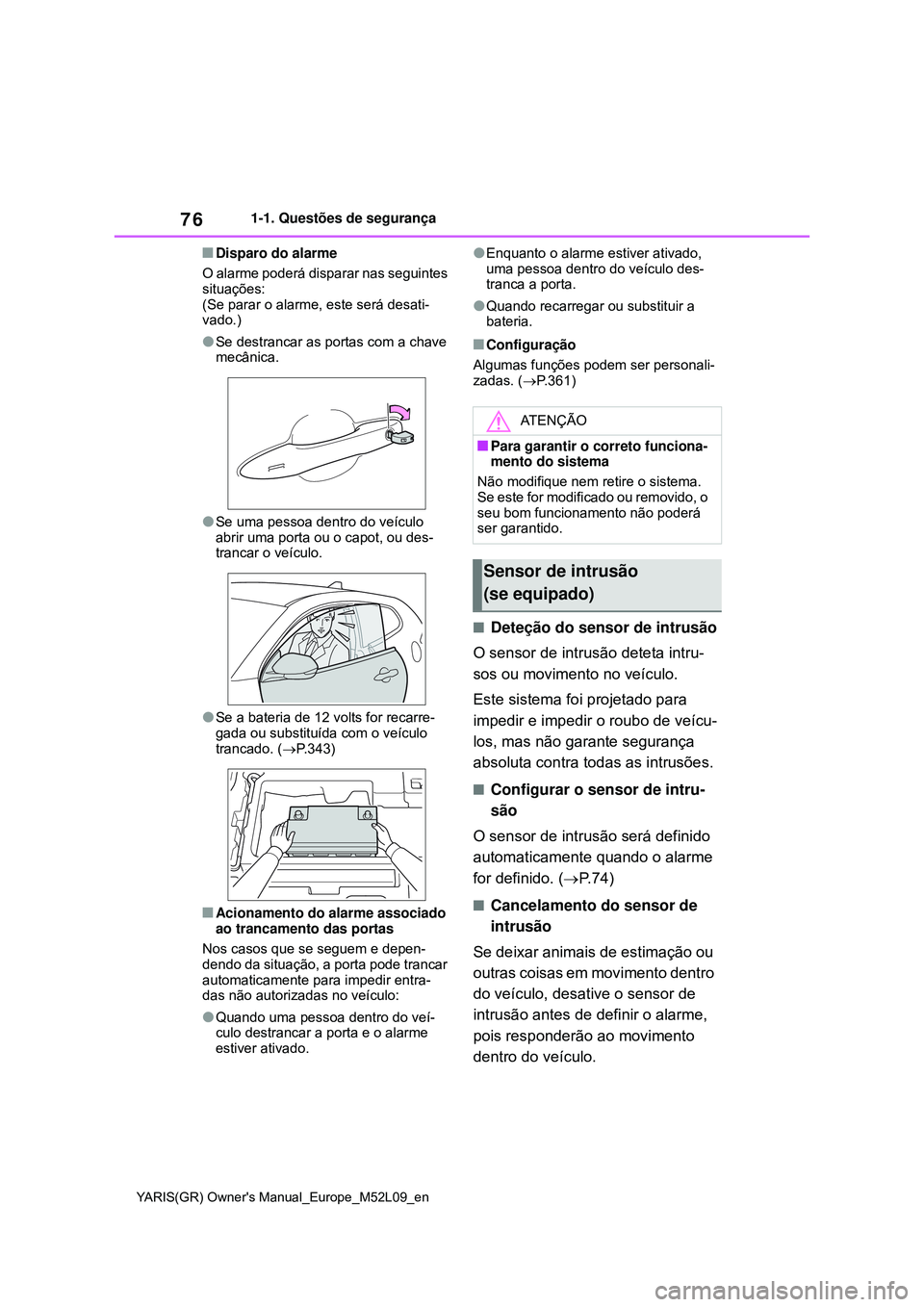

Disparo do alarme
O alarme poderá disparar nas seguintes
situações:
(Se parar o alarme, este será desati-
vado.)
Se destrancar as portas com a chave
mecânica.
Se uma pessoa dentro do veículo
abrir uma porta ou o capot, ou des-
trancar o veículo.
Se a bateria de 12 volts for recarre-
gada ou substituída com o veículo
trancado. (P.343)
Acionamento do alarme associado
ao trancamento das portas
Nos casos que se seguem e depen-
dendo da situação, a porta pode trancar
automaticamente para impedir entra-
das não autorizadas no veículo:
Quando uma pessoa dentro do veí-
culo destrancar a porta e o alarme
estiver ativado.
Enquanto o alarme estiver ativado,
uma pessoa dentro do veículo des-
tranca a porta.
Quando recarregar ou substituir a
bateria.
Configuração
Algumas funções podem ser personali-
zadas. (P.361)
Deteção do sensor de intrusão
O sensor de intrusão deteta intru-
sos ou movimento no veículo.
Este sistema foi projetado para
impedir e impedir o roubo de veícu-
los, mas não garante segurança
absoluta contra todas as intrusões.
Configurar o sensor de intru-
são
O sensor de intrusão será definido
automaticamente quando o alarme
for definido. (P. 7 4 )
Cancelamento do sensor de
intrusão
Se deixar animais de estimação ou
outras coisas em movimento dentro
do veículo, desative o sensor de
intrusão antes de definir o alarme,
pois responderão ao movimento
dentro do veículo.
ATENÇÃO
Para garantir o correto funciona-
mento do sistema
Não modifique nem retire o sistema.
Se este for modificado ou removido, o
seu bom funcionamento não poderá
ser garantido.
Sensor de intrusão
(se equipado)

77
1
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança
Para uma utilização segura

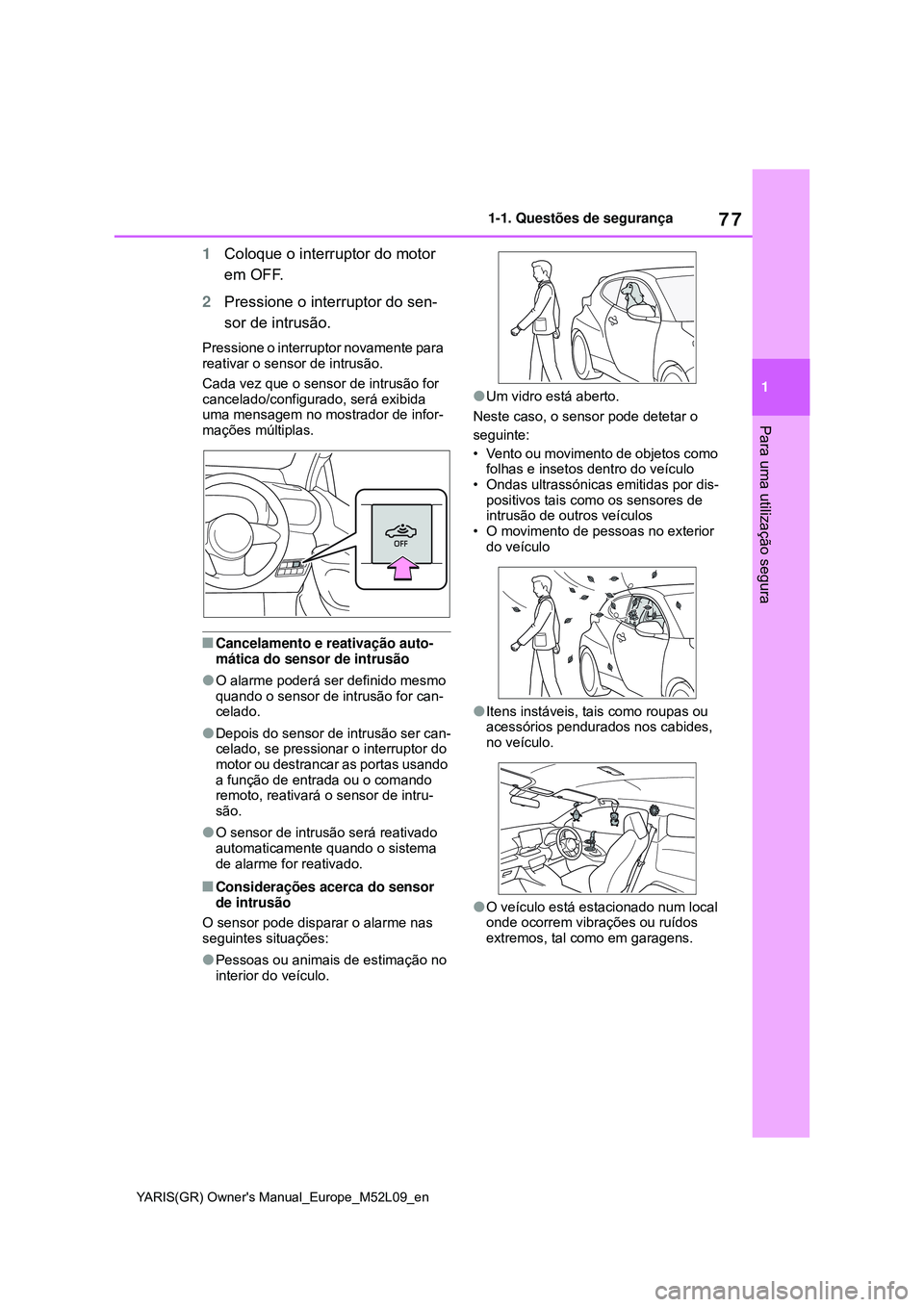

1Coloque o interruptor do motor
em OFF.
2Pressione o interruptor do sen-
sor de intrusão.
Pressione o interruptor novamente para
reativar o sensor de intrusão.
Cada vez que o sensor de intrusão for
cancelado/configurado, será exibida
uma mensagem no mostrador de infor-
mações múltiplas.
Cancelamento e reativação auto-
mática do sensor de intrusão
O alarme poderá ser definido mesmo
quando o sensor de intrusão for can-
celado.
Depois do sensor de intrusão ser can-
celado, se pressionar o interruptor do
motor ou destrancar as portas usando
a função de entrada ou o comando
remoto, reativará o sensor de intru-
são.
O sensor de intrusão será reativado
automaticamente quando o sistema
de alarme for reativado.
Considerações acerca do sensor
de intrusão
O sensor pode disparar o alarme nas
seguintes situações:
Pessoas ou animais de estimação no
interior do veículo.
Um vidro está aberto.
Neste caso, o sensor pode detetar o
seguinte:
• Vento ou movimento de objetos como
folhas e insetos dentro do veículo
• Ondas ultrassónicas emitidas por dis-
positivos tais como os sensores de
intrusão de outros veículos
• O movimento de pessoas no exterior
do veículo
Itens instáveis, tais como roupas ou
acessórios pendurados nos cabides,
no veículo.
O veículo está estacionado num local
onde ocorrem vibrações ou ruídos
extremos, tal como em garagens.

78
YARIS(GR) Owner's Manual_Europe_M52L09_en
1-1. Questões de segurança

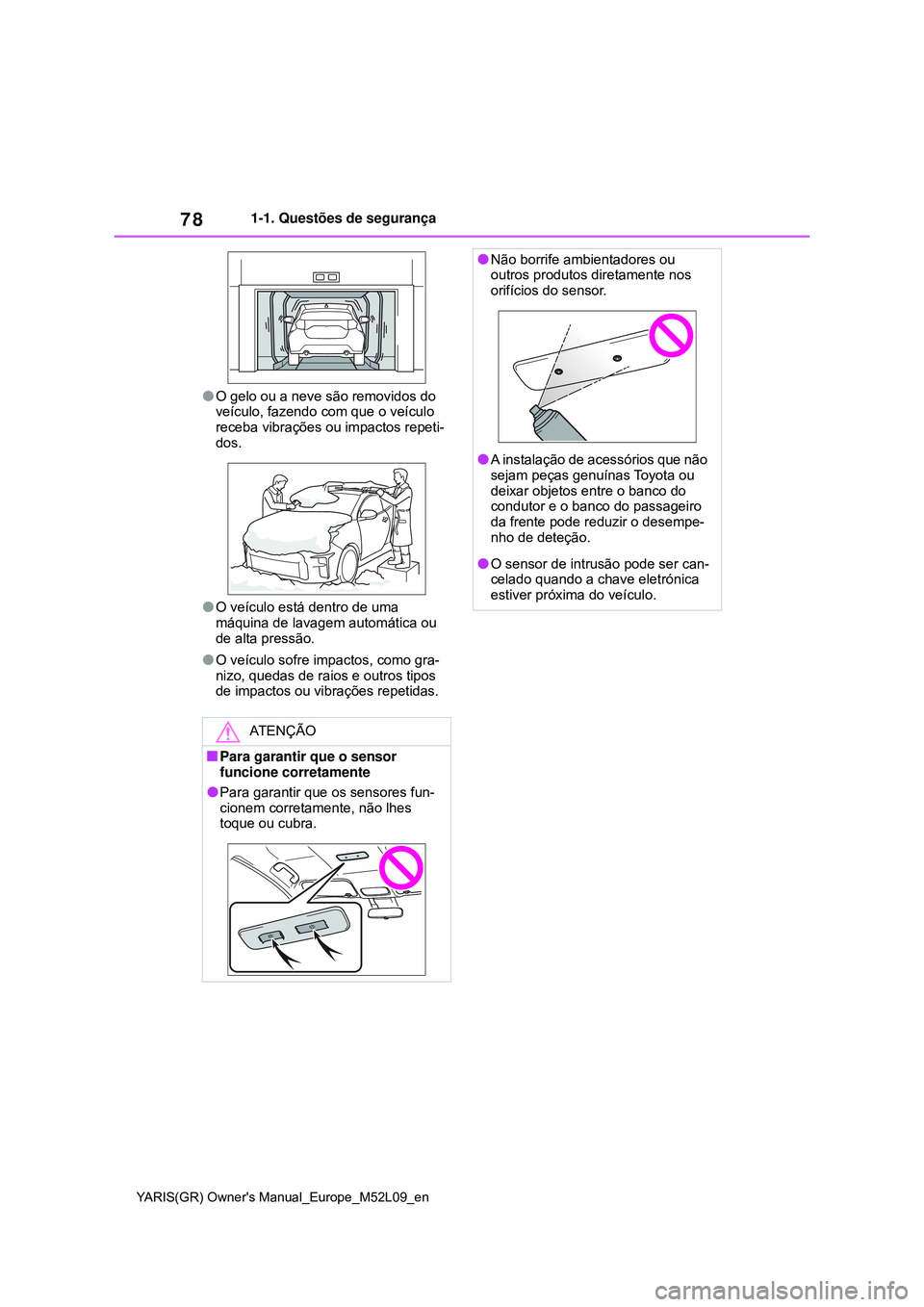

O gelo ou a neve são removidos do
veículo, fazendo com que o veículo
receba vibrações ou impactos repeti-
dos.
O veículo está dentro de uma
máquina de lavagem automática ou
de alta pressão.
O veículo sofre impactos, como gra-
nizo, quedas de raios e outros tipos
de impactos ou vibrações repetidas.
ATENÇÃO
Para garantir que o sensor
funcione corretamente
Para garantir que os sensores fun-
cionem corretamente, não lhes
toque ou cubra.
Não borrife ambientadores ou
outros produtos diretamente nos
orifícios do sensor.
A instalação de acessórios que não
sejam peças genuínas Toyota ou
deixar objetos entre o banco do
condutor e o banco do passageiro
da frente pode reduzir o desempe-
nho de deteção.
O sensor de intrusão pode ser can-
celado quando a chave eletrónica
estiver próxima do veículo.

81
2
YARIS(GR) Owner's Manual_Europe_M52L09_en
Agrupamento de instrumentos
Informação e indicadores do estado do veículo
*1: Estas luzes acendem quando colocar
o interruptor Power em ON para indi-
car que está a ser efetuada a verifica-
ção a um sistema. As luzes apagam
depois de colocar o motor em funcio-
namento ou ao fim de alguns segun-
dos. Se as luzes não acenderem ou
não apagarem, poderá existir uma
avaria num sistema. Leve o seu veí-
culo a um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou
a qualquer reparador da sua confiança
para que este proceda a uma verifica-
ção.
*2: Esta luz acende no mostrador de informações múltiplas.
Os indicadores informam o condutor
sobre o estado de funcionamento
dos vários sistemas do veículo.
Luz de aviso de cinto de
segurança do condutor e do
passageiro da frente
(P.318)
Luz de aviso dos cintos
de segurança dos passa-
geiros do banco da
frente
*2 (P.318)
Luz de aviso do sistema de
aviso da pressão dos
pneus
*1 (P.319)
(Laranja)
Indicador LTA*2
(se equipado) (P.319)
(Pisca)
Indicador de cancelamento
do Stop & Start*1 (P.319)
(Pisca)
Indicador OFF do sensor
Toyota de assistência ao
estacionamento
*1
(se equipado) (P.320)
(Pisca)
Indicador “RCTA OFF”*1
(se equipado) (P.320)
(Pisca ou
acende)
Luz de aviso do PCS*1
(se equipado) (P.321)
Indicador de derrapagem
*1
(P.321)
AV I S O
Se a luz de aviso de um sistema
de segurança não acender
Se a luz de aviso de um sistema de segu-
rança, tal como a luz de aviso do ABS e
SRS, não acender quando colocar o
motor em funcionamento, tal pode signifi-
car que estes sistemas não estão disponí-
veis para o proteger em caso de acidente,
o que pode resultar em morte ou ferimen-
tos graves. Se tal ocorrer, leve imediata-
mente o veículo a um concessionário
Toyota autorizado, reparador Toyota auto-
rizado ou a qualquer reparador da sua
confiança para que este proceda a uma
inspeção.
Indicadores
Indicador do sinal de
mudança de direção
(P.142)
Indicador das luzes de
presença (P.144)
Indicador das luzes de
máximos (P.145)
Indicador da Luz Automática
de Máximos
(se equipado) (P.147)
Indicador da luz de nevoeiro
da frente (P.150)
Indicador da luz de nevoeiro
traseira (P.150)
Luz de aviso PCS
*1, 2
(se equipado) (P.164)
Indicador do controlo da
velocidade de cruzeiro
*3
(se equipado) (P.181)

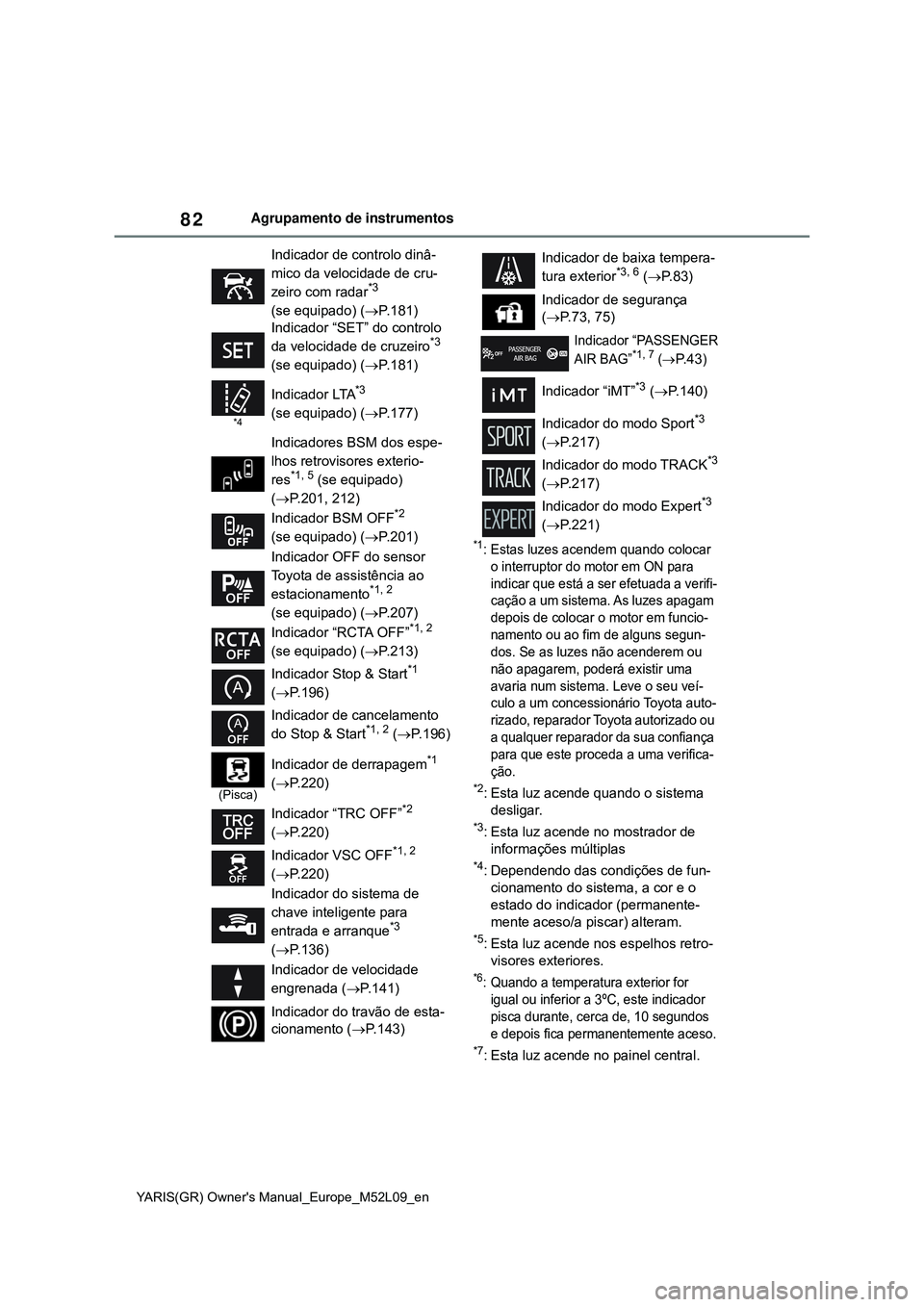

82
YARIS(GR) Owner's Manual_Europe_M52L09_en
Agrupamento de instrumentos
*1: Estas luzes acendem quando colocar
o interruptor do motor em ON para
indicar que está a ser efetuada a verifi-
cação a um sistema. As luzes apagam
depois de colocar o motor em funcio-
namento ou ao fim de alguns segun-
dos. Se as luzes não acenderem ou
não apagarem, poderá existir uma
avaria num sistema. Leve o seu veí-
culo a um concessionário Toyota auto-
rizado, reparador Toyota autorizado ou
a qualquer reparador da sua confiança
para que este proceda a uma verifica-
ção.
*2: Esta luz acende quando o sistema
desligar.
*3: Esta luz acende no mostrador de
informações múltiplas
*4: Dependendo das condições de fun-
cionamento do sistema, a cor e o
estado do indicador (permanente-
mente aceso/a piscar) alteram.
*5: Esta luz acende nos espelhos retro-
visores exteriores.
*6: Quando a temperatura exterior for
igual ou inferior a 3ºC, este indicador
pisca durante, cerca de, 10 segundos
e depois fica permanentemente aceso.
*7: Esta luz acende no painel central. Indicador de controlo dinâ-
mico da velocidade de cru-
zeiro com radar
*3
(se equipado) (P.181)
Indicador “SET” do controlo
da velocidade de cruzeiro
*3
(se equipado) (P.181)
*4
Indicador LTA*3
(se equipado) (P.177)
Indicadores BSM dos espe-
lhos retrovisores exterio-
res
*1, 5 (se equipado)
(P.201, 212)
Indicador BSM OFF
*2
(se equipado) (P.201)
Indicador OFF do sensor
Toyota de assistência ao
estacionamento
*1, 2
(se equipado) (P.207)
Indicador “RCTA OFF”
*1, 2
(se equipado) (P.213)
Indicador Stop & Start
*1
(P.196)
Indicador de cancelamento
do Stop & Start
*1, 2 (P.196)
(Pisca)
Indicador de derrapagem*1
(P.220)
Indicador “TRC OFF”
*2
(P.220)
Indicador VSC OFF
*1, 2
(P.220)
Indicador do sistema de
chave inteligente para
entrada e arranque
*3
(P.136)
Indicador de velocidade
engrenada (P.141)
Indicador do travão de esta-
cionamento (P.143)
Indicador de baixa tempera-
tura exterior*3, 6 (P.83)
Indicador de segurança
(P.73, 75)
Indicador “PASSENGER
AIR BAG”*1, 7 (P. 4 3)
Indicador “iMT”*3 (P.140)
Indicador do modo Sport
*3
(P.217)
Indicador do modo TRACK
*3
(P.217)
Indicador do modo Expert
*3
(P.221)
