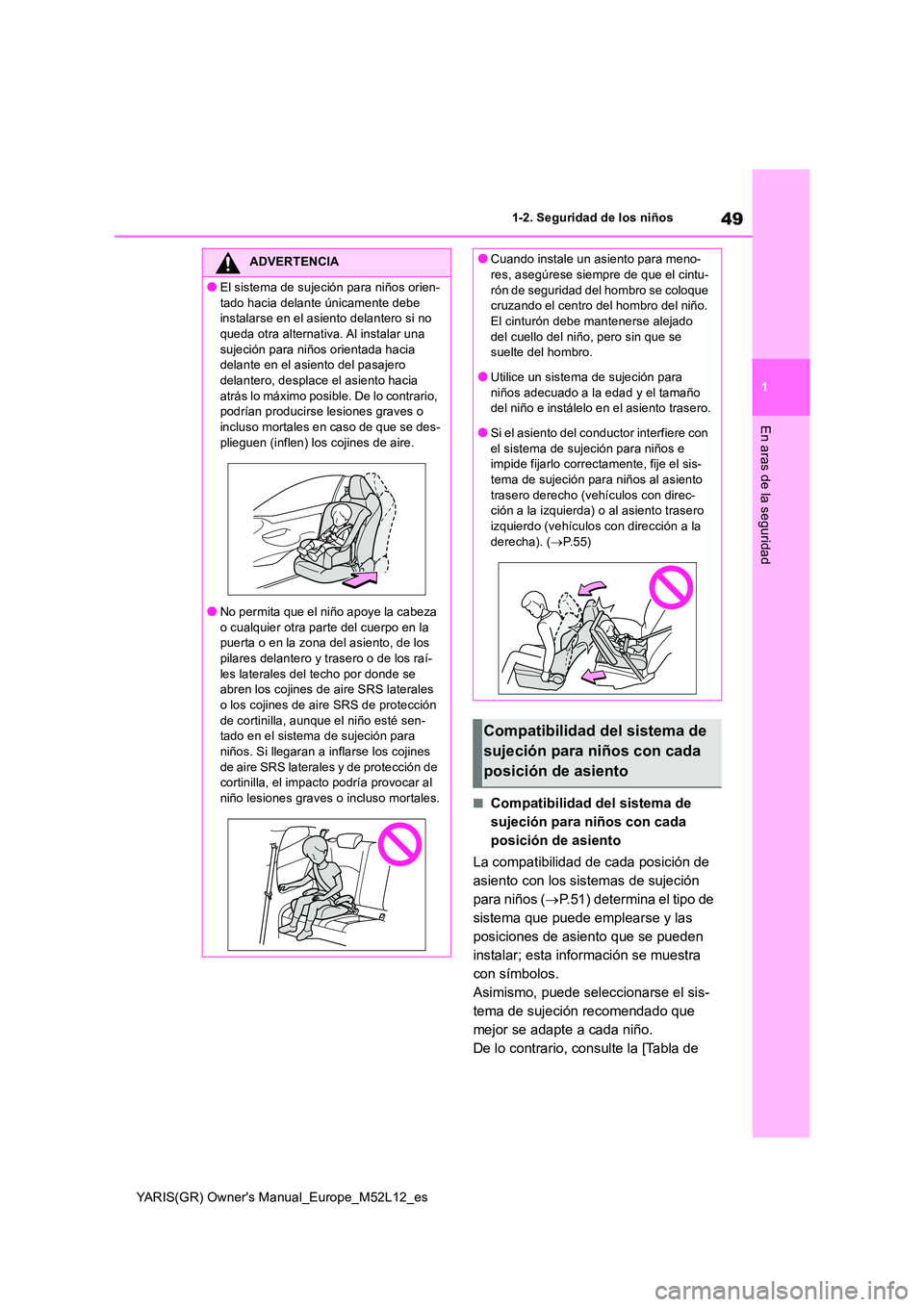

1-2. Seguridad de los niños
En aras de la seguridad
■Compatibilidad del sistema de
sujeción para niños con cada
posición de asiento
La compatibilidad de cada posición de
asiento con los sistemas de sujeción
para niños ( P.51) determina el tipo de
sistema que puede emplearse y las
posiciones de asiento que se pueden
instalar; esta información se muestra
con símbolos.
Asimismo, puede seleccionarse el sis-
tema de sujeción recomendado que
mejor se adapte a cada niño.
De lo contrario, consulte la [Tabla de
ADVERTENCIA
●El sistema de sujeción para niños orien-
tado hacia delante únicamente debe instalarse en el asiento delantero si no queda otra alternativa. Al instalar una
sujeción para niños orientada hacia delante en el asiento del pasajero delantero, desplace el asiento hacia
atrás lo máximo posible. De lo contrario, podrían producirse lesiones graves o incluso mortales en caso de que se des-
plieguen (inflen) los cojines de aire.
●No permita que el niño apoye la cabeza
o cualquier otra parte del cuerpo en la puerta o en la zona del asiento, de los pilares delantero y trasero o de los raí-
les laterales del techo por donde se abren los cojines de aire SRS laterales o los cojines de aire SRS de protección
de cortinilla, aunque el niño esté sen- tado en el sistema de sujeción para
niños. Si llegaran a inflarse los cojines de aire SRS laterales y de protección de cortinilla, el impacto podría provocar al
niño lesiones graves o incluso mortales.
●Cuando instale un asiento para meno- res, asegúrese siempre de que el cintu-
rón de seguridad del hombro se coloque cruzando el centro del hombro del niño. El cinturón debe mantenerse alejado
del cuello del niño, pero sin que se suelte del hombro.
●Utilice un sistema de sujeción para
niños adecuado a la edad y el tamaño del niño e instálelo en el asiento trasero.
●Si el asiento del conductor interfiere con
el sistema de sujeción para niños e impide fijarlo correctamente, fije el sis-tema de sujeción para niños al asiento
trasero derecho (vehículos con direc- ción a la izquierda) o al asiento trasero izquierdo (vehículos con dirección a la
derecha). ( P.55)
Compatibilidad del sistema de
sujeción para niños con cada
posición de asiento

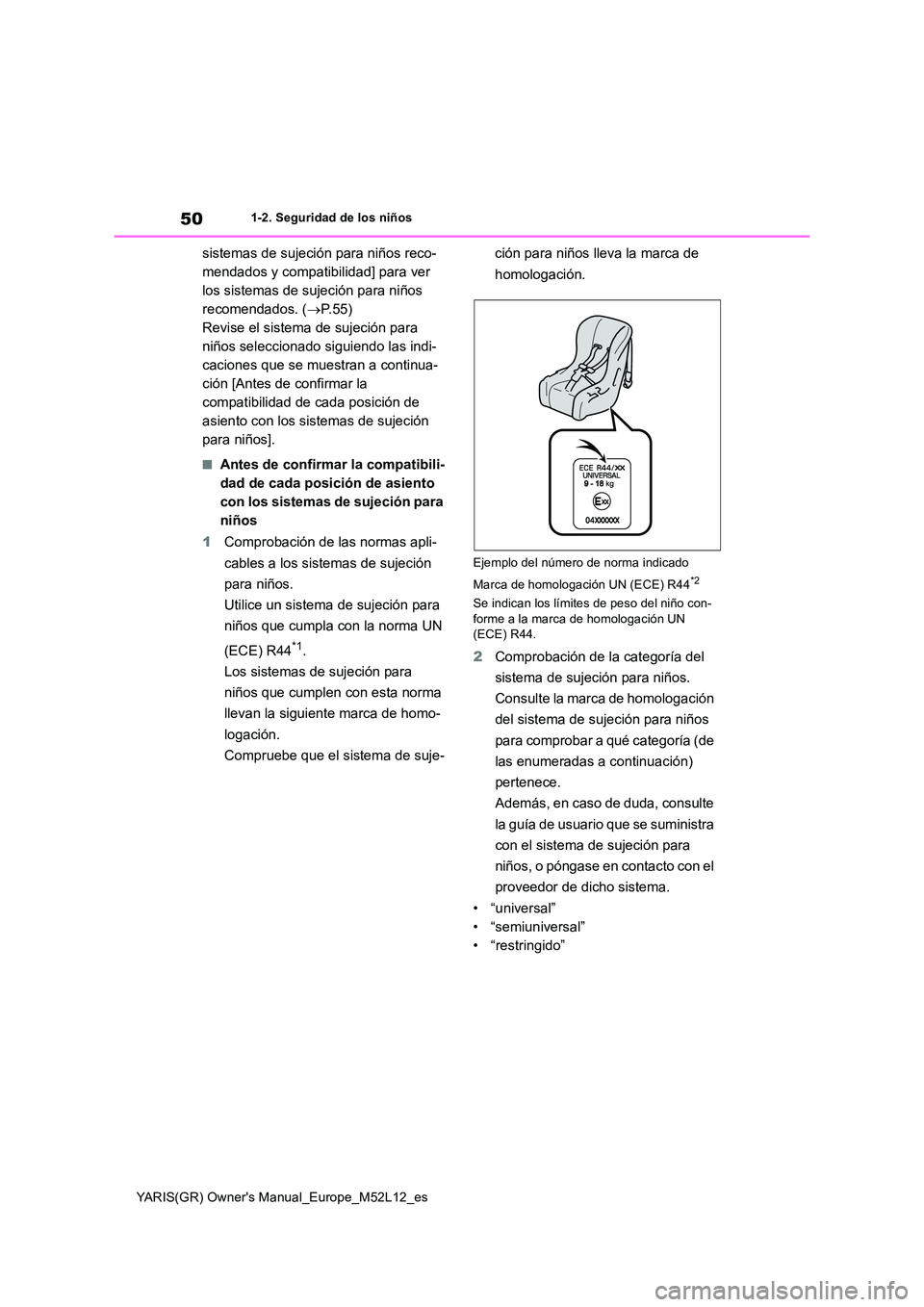

50
YARIS(GR) Owner's Manual_Europe_M52L12_es
1-2. Seguridad de los niños
sistemas de sujeción para niños reco-
mendados y compatibilidad] para ver
los sistemas de sujeción para niños
recomendados. ( P.55)
Revise el sistema de sujeción para
niños seleccionado siguiendo las indi-
caciones que se muestran a continua-
ción [Antes de confirmar la
compatibilidad de cada posición de
asiento con los sistemas de sujeción
para niños].
■Antes de confirmar la compatibili-
dad de cada posición de asiento
con los sistemas de sujeción para
niños
1 Comprobación de las normas apli-
cables a los sistemas de sujeción
para niños.
Utilice un sistema de sujeción para
niños que cumpla con la norma UN
(ECE) R44*1.
Los sistemas de sujeción para
niños que cumplen con esta norma
llevan la siguiente marca de homo-
logación.
Compruebe que el sistema de suje-
ción para niños lleva la marca de
homologación.
Ejemplo del número de norma indicado
Marca de homologación UN (ECE) R44*2
Se indican los límites de peso del niño con- forme a la marca de homologación UN (ECE) R44.
2 Comprobación de la categoría del
sistema de sujeción para niños.
Consulte la marca de homologación
del sistema de sujeción para niños
para comprobar a qué categoría (de
las enumeradas a continuación)
pertenece.
Además, en caso de duda, consulte
la guía de usuario que se suministra
con el sistema de sujeción para
niños, o póngase en contacto con el
proveedor de dicho sistema.
• “universal”
• “semiuniversal”
• “restringido”

51
1
YARIS(GR) Owner's Manual_Europe_M52L12_es
1-2. Seguridad de los niños
En aras de la seguridad

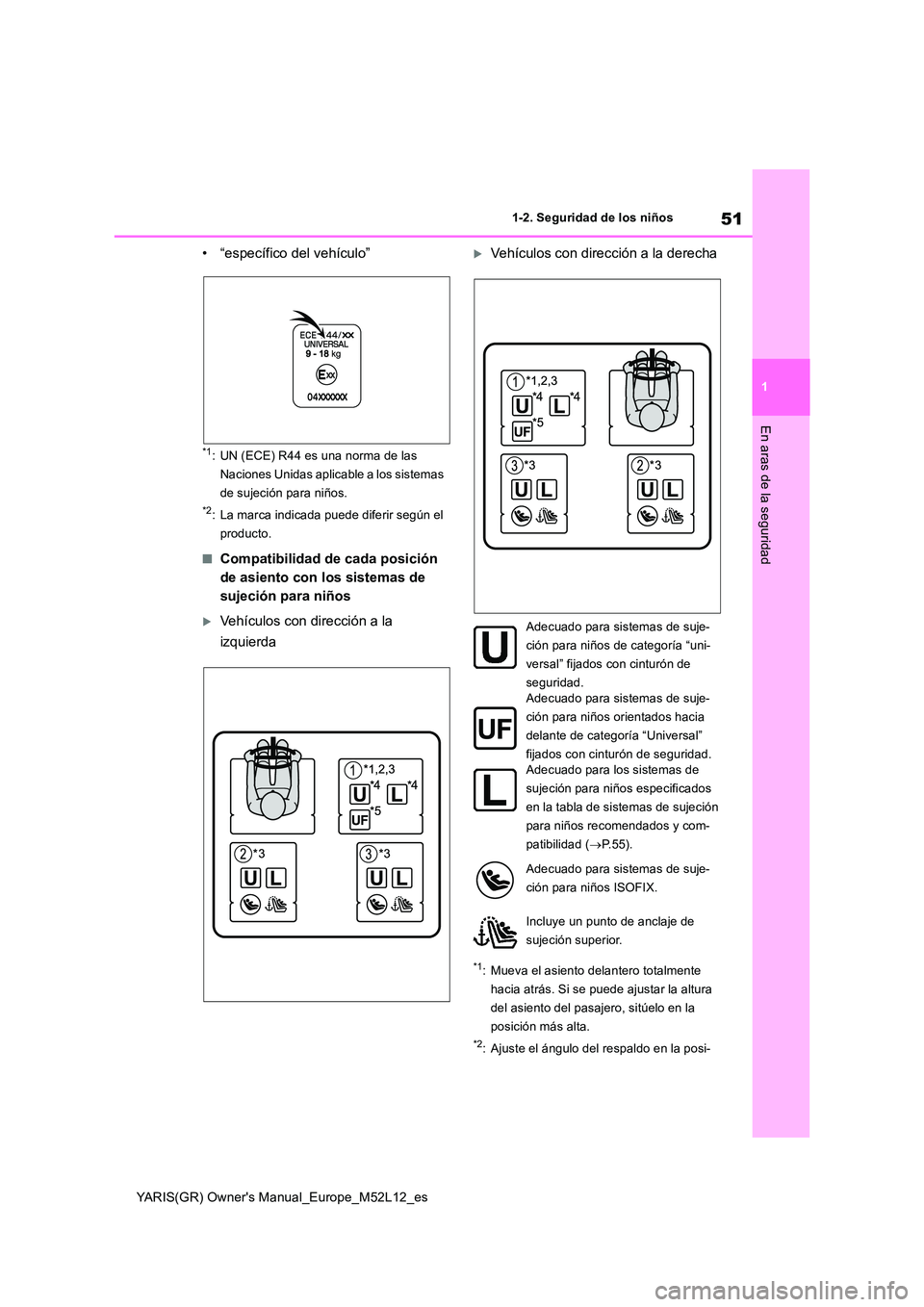

• “específico del vehículo”
*1: UN (ECE) R44 es una norma de las
Naciones Unidas aplicable a los sistemas
de sujeción para niños.
*2: La marca indicada puede diferir según el
producto.
■Compatibilidad de cada posición
de asiento con los sistemas de
sujeción para niños
Vehículos con dirección a la
izquierda
Vehículos con dirección a la derecha
*1: Mueva el asiento delantero totalmente
hacia atrás. Si se puede ajustar la altura
del asiento del pasajero, sitúelo en la
posición más alta.
*2: Ajuste el ángulo del respaldo en la posi-
Adecuado para sistemas de suje-
ción para niños de categoría “uni-
versal” fijados con cinturón de
seguridad.
Adecuado para sistemas de suje-
ción para niños orientados hacia
delante de categoría “Universal”
fijados con cinturón de seguridad. Adecuado para los sistemas de
sujeción para niños especificados
en la tabla de sistemas de sujeción
para niños recomendados y com-
patibilidad ( P.55).
Adecuado para sistemas de suje-
ción para niños ISOFIX.
Incluye un punto de anclaje de
sujeción superior.

52
YARIS(GR) Owner's Manual_Europe_M52L12_es
1-2. Seguridad de los niños

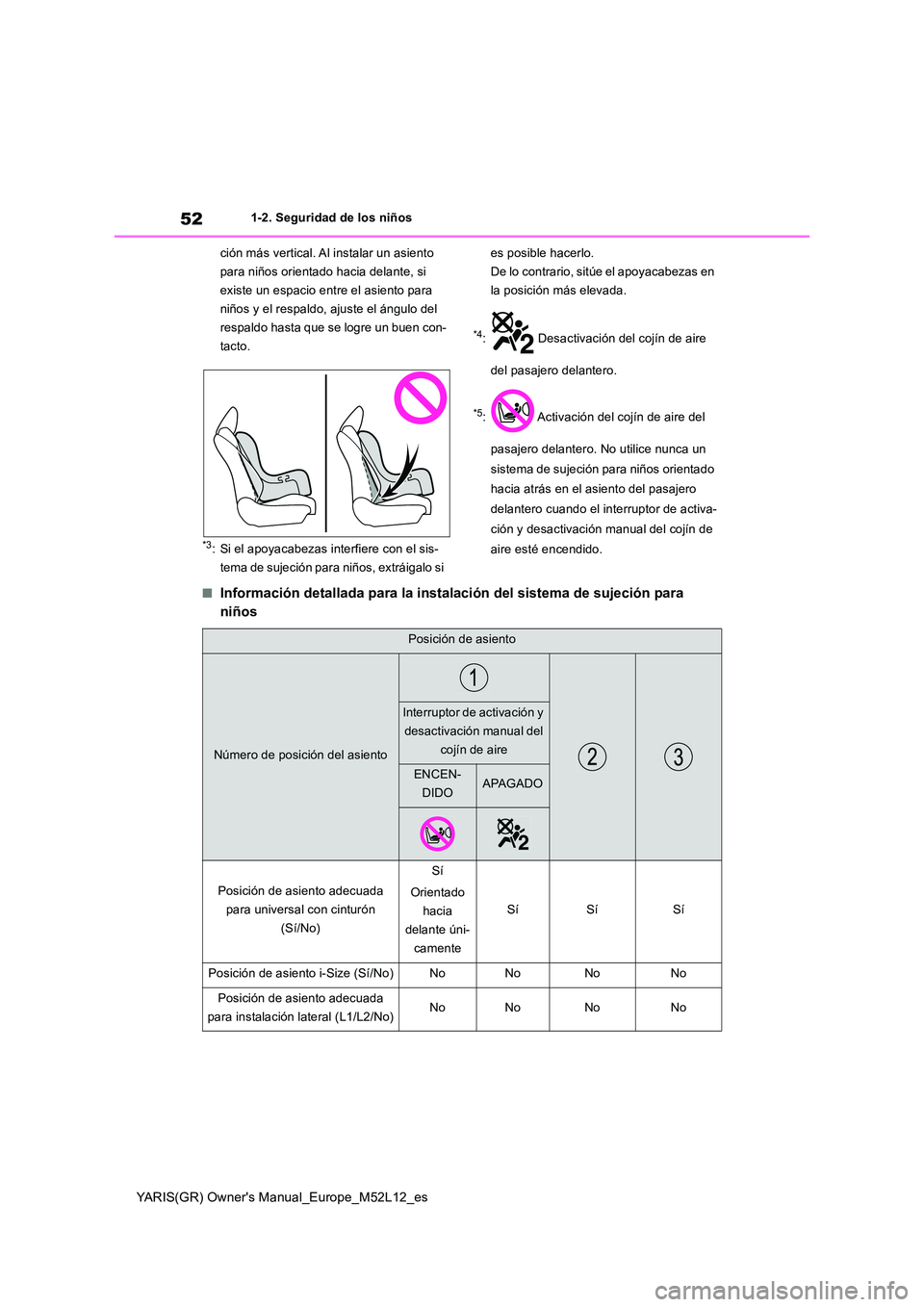

ción más vertical. Al instalar un asiento
para niños orientado hacia delante, si
existe un espacio entre el asiento para
niños y el respaldo, ajuste el ángulo del
respaldo hasta que se logre un buen con-
tacto.
*3: Si el apoyacabezas interfiere con el sis-
tema de sujeción para niños, extráigalo si
es posible hacerlo.
De lo contrario, sitúe el apoyacabezas en
la posición más elevada.
*4: Desactivación del cojín de aire
del pasajero delantero.
*5: Activación del cojín de aire del
pasajero delantero. No utilice nunca un
sistema de sujeción para niños orientado
hacia atrás en el asiento del pasajero
delantero cuando el interruptor de activa-
ción y desactivación manual del cojín de
aire esté encendido.
■Información detallada para la instalación del sistema de sujeción para
niños
Posición de asiento
Número de posición del asiento
Interruptor de activación y
desactivación manual del
cojín de aire
ENCEN-
DIDOAPAGADO
Posición de asiento adecuada
para universal con cinturón
(Sí/No)
Sí
Orientado
hacia
delante úni-
camente
SíSíSí
Posición de asiento i-Size (Sí/No)NoNoNoNo
Posición de asiento adecuada
para instalación lateral (L1/L2/No)NoNoNoNo

53
1
YARIS(GR) Owner's Manual_Europe_M52L12_es
1-2. Seguridad de los niños
En aras de la seguridad

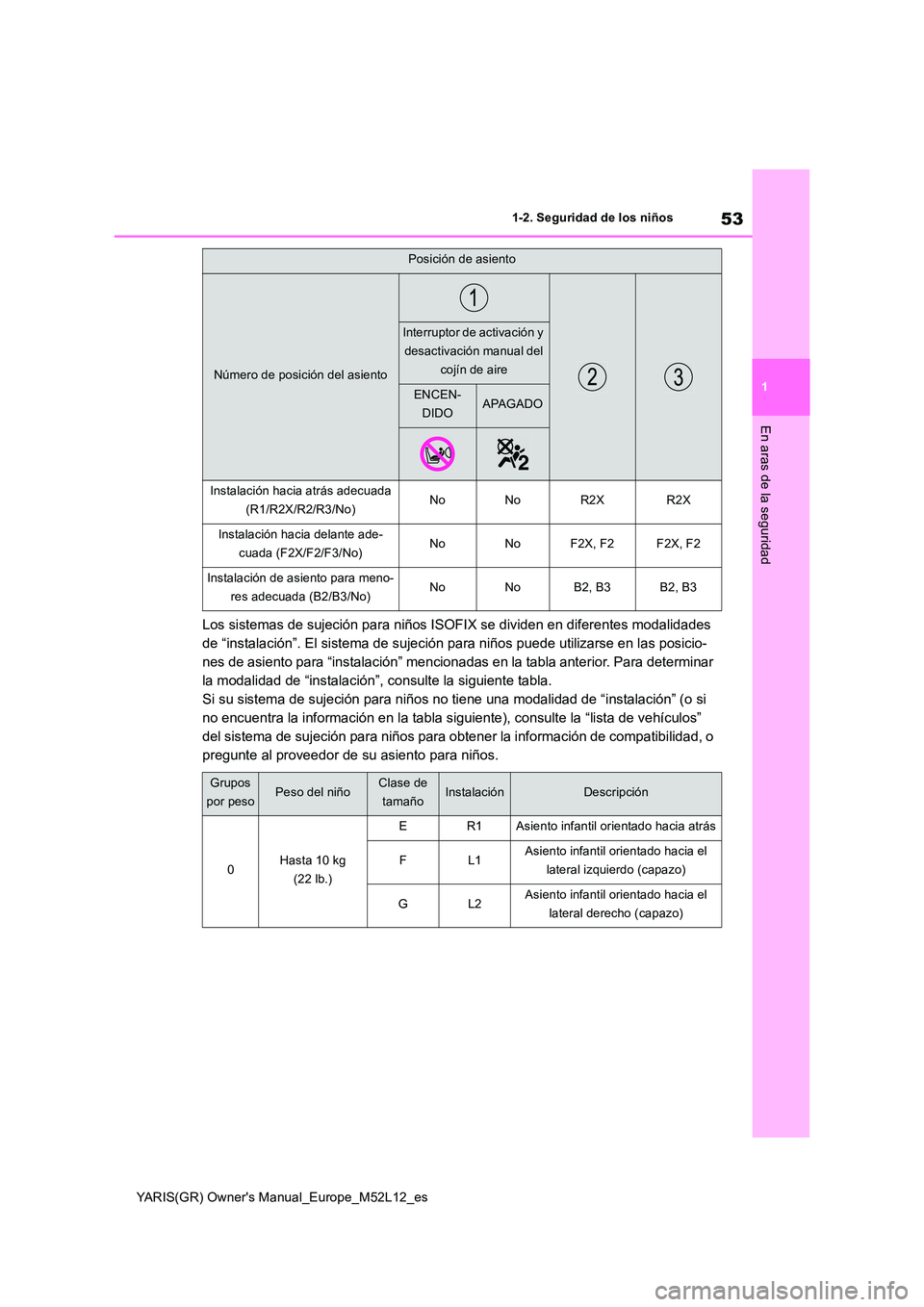

Los sistemas de sujeción para niños ISOFIX se dividen en diferentes modalidades
de “instalación”. El sistema de sujeción para niños puede utilizarse en las posicio-
nes de asiento para “instalación” mencionadas en la tabla anterior. Para determinar
la modalidad de “instalación”, consulte la siguiente tabla.
Si su sistema de sujeción para niños no tiene una modalidad de “instalación” (o si
no encuentra la información en la tabla siguiente), consulte la “lista de vehículos”
del sistema de sujeción para niños para obtener la información de compatibilidad, o
pregunte al proveedor de su asiento para niños.
Instalación hacia atrás adecuada
(R1/R2X/R2/R3/No)NoNoR2XR2X
Instalación hacia delante ade-
cuada (F2X/F2/F3/No)NoNoF2X, F2F2X, F2
Instalación de asiento para meno-
res adecuada (B2/B3/No)NoNoB2, B3B2, B3
Grupos
por pesoPeso del niñoClase de
tamañoInstalaciónDescripción
0Hasta 10 kg
(22 lb.)
ER1Asiento infantil orientado hacia atrás
FL1Asiento infantil orientado hacia el
lateral izquierdo (capazo)
GL2Asiento infantil orientado hacia el
lateral derecho (capazo)
Posición de asiento
Número de posición del asiento
Interruptor de activación y
desactivación manual del
cojín de aire
ENCEN-
DIDOAPAGADO

54
YARIS(GR) Owner's Manual_Europe_M52L12_es
1-2. Seguridad de los niños

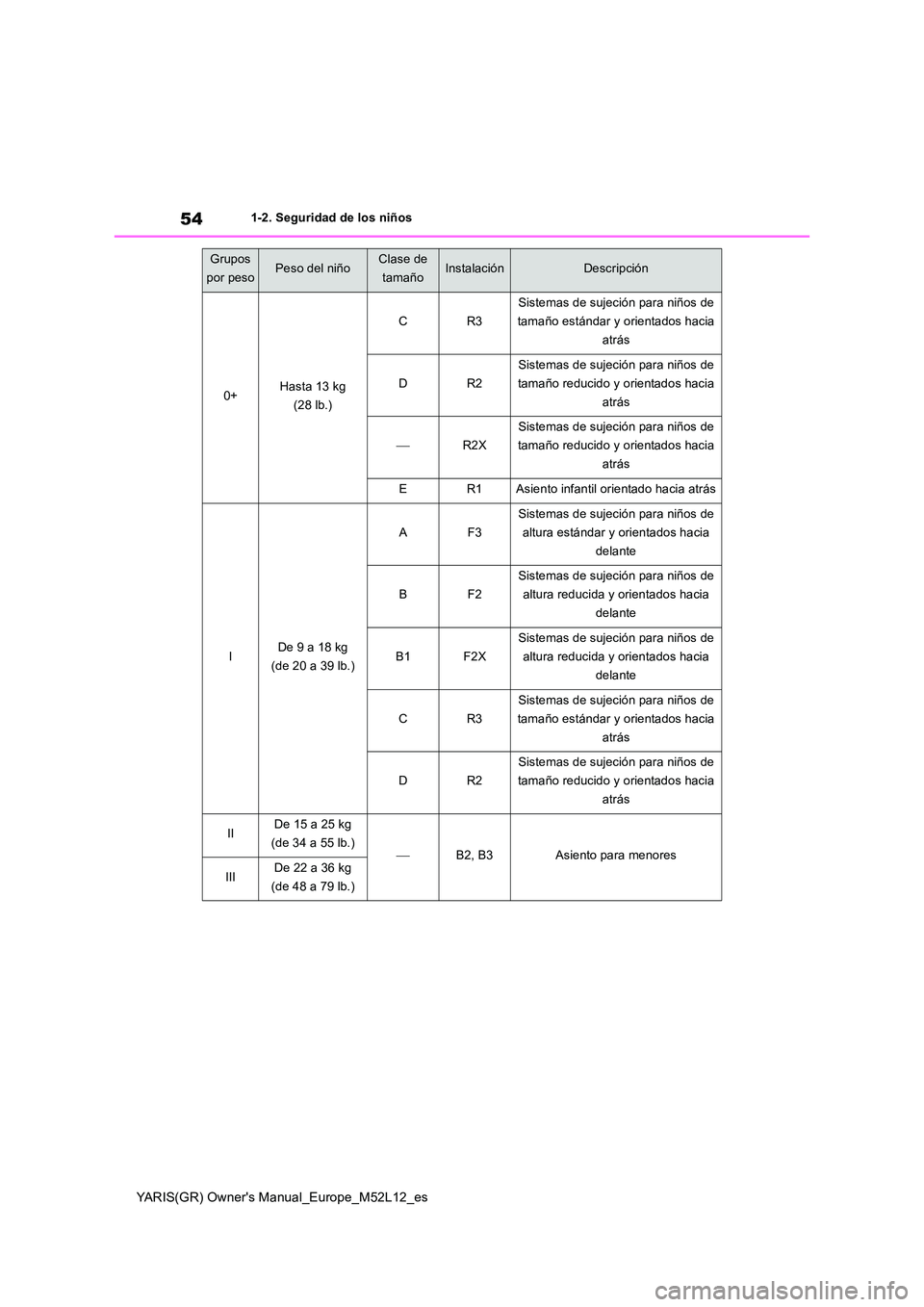

0+Hasta 13 kg
(28 lb.)
CR3
Sistemas de sujeción para niños de
tamaño estándar y orientados hacia
atrás
DR2
Sistemas de sujeción para niños de
tamaño reducido y orientados hacia
atrás
R2X
Sistemas de sujeción para niños de
tamaño reducido y orientados hacia
atrás
ER1Asiento infantil orientado hacia atrás
IDe 9 a 18 kg
(de 20 a 39 lb.)
AF3
Sistemas de sujeción para niños de
altura estándar y orientados hacia
delante
BF2
Sistemas de sujeción para niños de
altura reducida y orientados hacia
delante
B1F2X
Sistemas de sujeción para niños de
altura reducida y orientados hacia
delante
CR3
Sistemas de sujeción para niños de
tamaño estándar y orientados hacia
atrás
DR2
Sistemas de sujeción para niños de
tamaño reducido y orientados hacia
atrás
IIDe 15 a 25 kg
(de 34 a 55 lb.)B2, B3Asiento para menores
IIIDe 22 a 36 kg
(de 48 a 79 lb.)
Grupos
por pesoPeso del niñoClase de
tamañoInstalaciónDescripción

55
1
YARIS(GR) Owner's Manual_Europe_M52L12_es
1-2. Seguridad de los niños
En aras de la seguridad

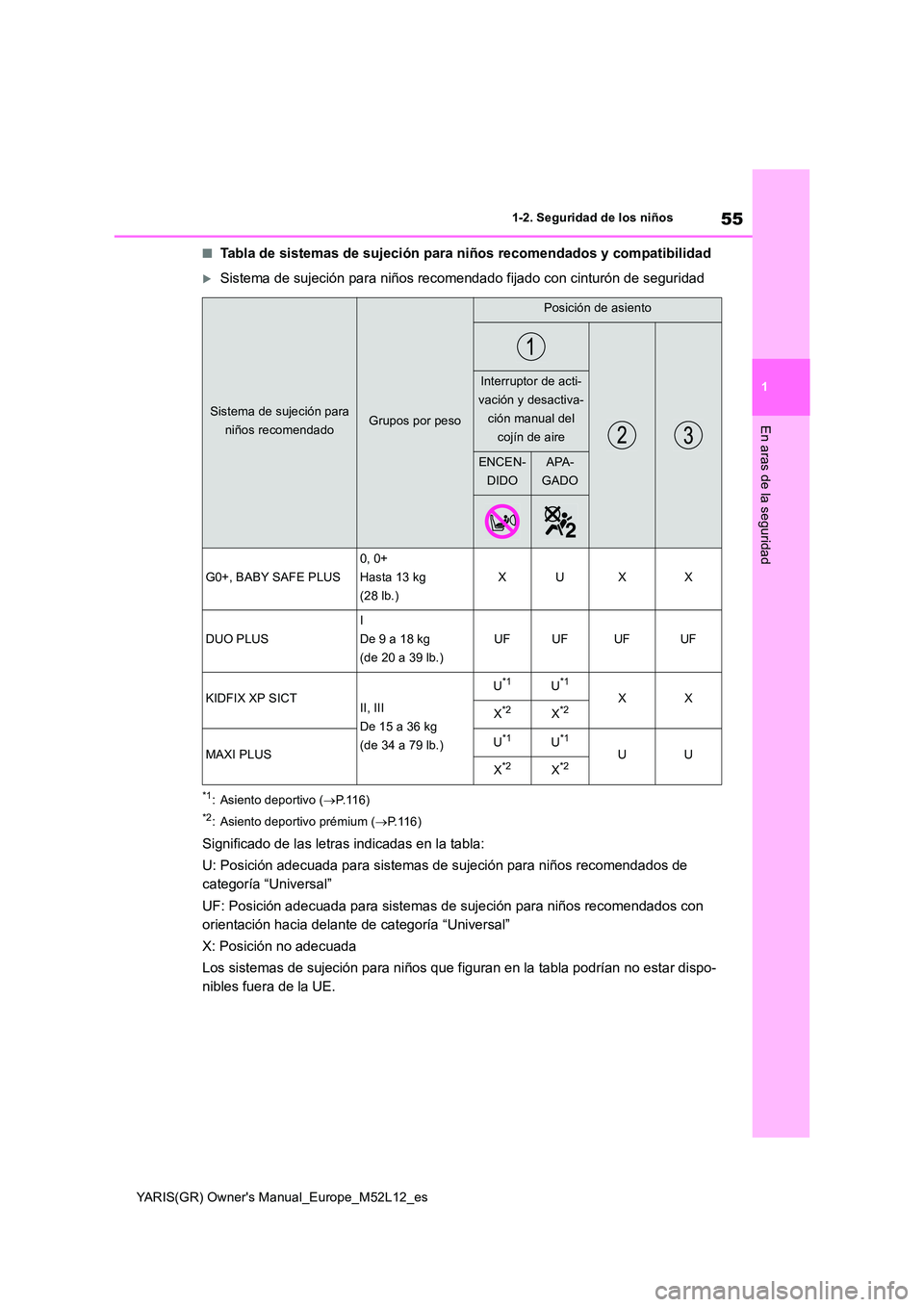

■Tabla de sistemas de sujeción para niños recomendados y compatibilidad
Sistema de sujeción para niños recomendado fijado con cinturón de seguridad
*1: Asiento deportivo (P. 1 1 6 )
*2: Asiento deportivo prémium (P.116)
Significado de las letras indicadas en la tabla:
U: Posición adecuada para sistemas de sujeción para niños recomendados de
categoría “Universal”
UF: Posición adecuada para sistemas de sujeción para niños recomendados con
orientación hacia delante de categoría “Universal”
X: Posición no adecuada
Los sistemas de sujeción para niños que figuran en la tabla podrían no estar dispo-
nibles fuera de la UE.
Sistema de sujeción para
niños recomendadoGrupos por peso
Posición de asiento
Interruptor de acti-
vación y desactiva-
ción manual del
cojín de aire
ENCEN-
DIDO
APA-
GADO
G0+, BABY SAFE PLUS
0, 0+
Hasta 13 kg
(28 lb.)
XUXX
DUO PLUS
I
De 9 a 18 kg
(de 20 a 39 lb.)
UFUFUFUF
KIDFIX XP SICTII, III
De 15 a 36 kg
(de 34 a 79 lb.)
U*1U*1
XX
X*2X*2
MAXI PLUSU*1U*1
UU
X*2X*2

56
YARIS(GR) Owner's Manual_Europe_M52L12_es
1-2. Seguridad de los niños

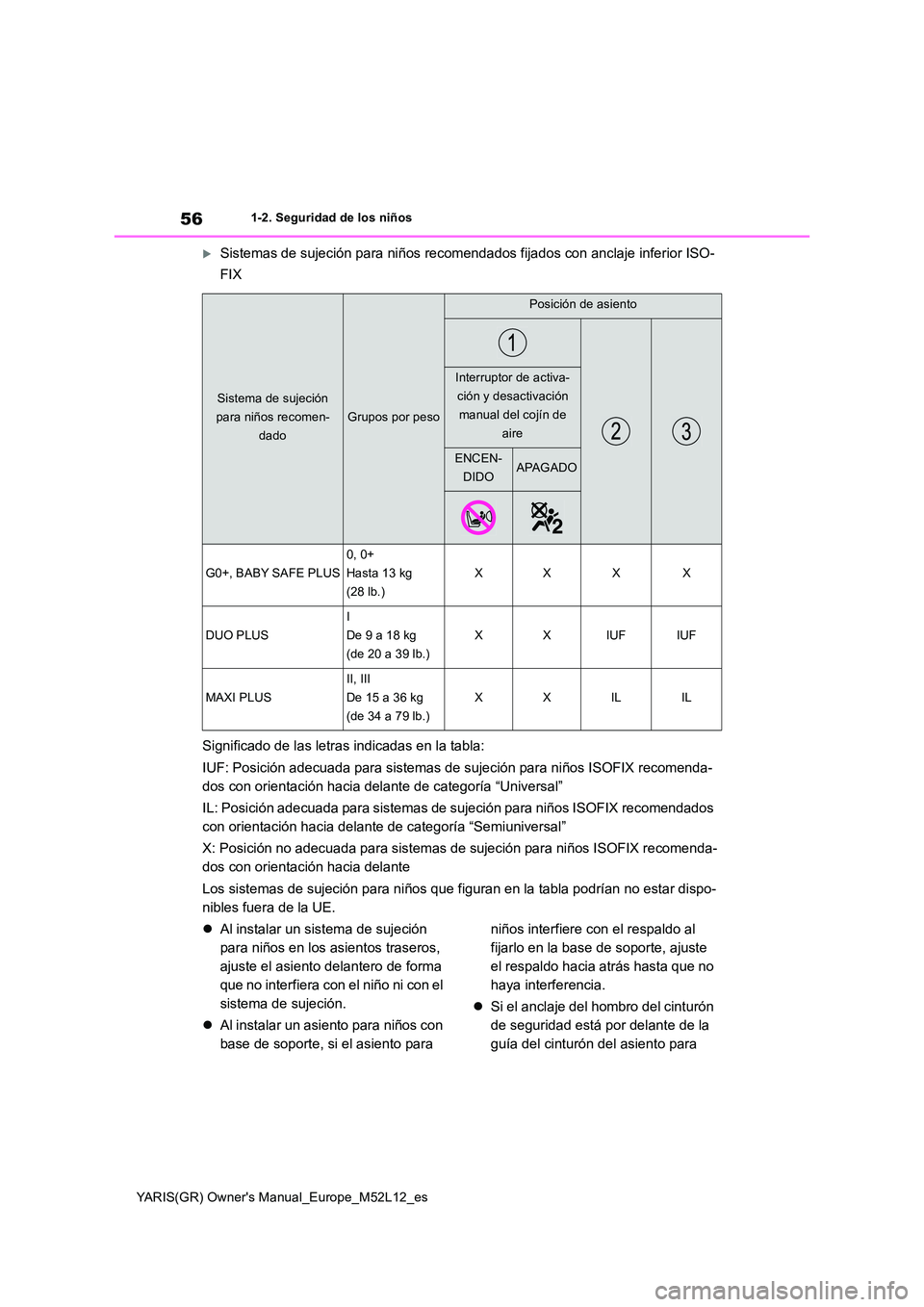

Sistemas de sujeción para niños recomendados fijados con anclaje inferior ISO-
FIX
Significado de las letras indicadas en la tabla:
IUF: Posición adecuada para sistemas de sujeción para niños ISOFIX recomenda-
dos con orientación hacia delante de categoría “Universal”
IL: Posición adecuada para sistemas de sujeción para niños ISOFIX recomendados
con orientación hacia delante de categoría “Semiuniversal”
X: Posición no adecuada para sistemas de sujeción para niños ISOFIX recomenda-
dos con orientación hacia delante
Los sistemas de sujeción para niños que figuran en la tabla podrían no estar dispo-
nibles fuera de la UE.
 Al instalar un sistema de sujeción
para niños en los asientos traseros,
ajuste el asiento delantero de forma
que no interfiera con el niño ni con el
sistema de sujeción.
 Al instalar un asiento para niños con
base de soporte, si el asiento para
niños interfiere con el respaldo al
fijarlo en la base de soporte, ajuste
el respaldo hacia atrás hasta que no
haya interferencia.
 Si el anclaje del hombro del cinturón
de seguridad está por delante de la
guía del cinturón del asiento para
Sistema de sujeción
para niños recomen-
dado
Grupos por peso
Posición de asiento
Interruptor de activa-
ción y desactivación
manual del cojín de
aire
ENCEN-
DIDOAPAGADO
G0+, BABY SAFE PLUS
0, 0+
Hasta 13 kg
(28 lb.)
XXXX
DUO PLUS
I
De 9 a 18 kg
(de 20 a 39 lb.)
XXIUFIUF
MAXI PLUS
II, III
De 15 a 36 kg
(de 34 a 79 lb.)
XXILIL

57
1
YARIS(GR) Owner's Manual_Europe_M52L12_es
1-2. Seguridad de los niños
En aras de la seguridad
niños, mueva el cojín del asiento
hacia delante.
 Al instalar un asiento para menores,
si el niño está en una posición muy
vertical en el sistema de sujeción
para niños, ajuste el ángulo del res-
paldo a la posición más cómoda. Si
el anclaje del hombro del cinturón de
seguridad está por delante de la
guía del cinturón del asiento para
niños, mueva el cojín del asiento
hacia delante.
Verifique la instalación del sistema de sujeción para niños con el manual de uso que
acompaña al sistema de sujeción para niños.
Método de instalación del sistema de sujeción para niños
Método de instalaciónPágina
Fijación del cinturón de segu-
ridadP. 5 8

58

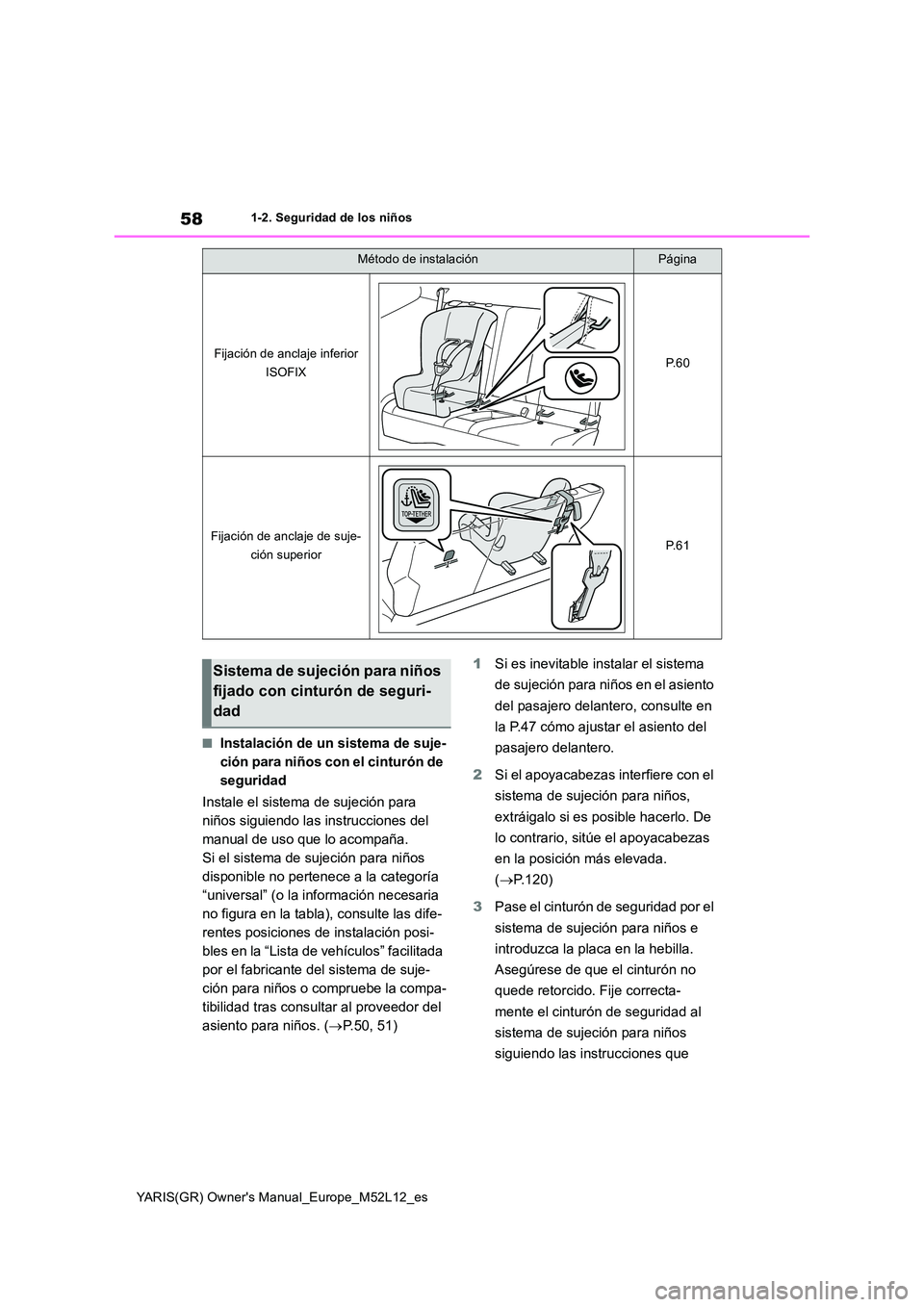

YARIS(GR) Owner's Manual_Europe_M52L12_es
1-2. Seguridad de los niños
■Instalación de un sistema de suje-
ción para niños con el cinturón de
seguridad
Instale el sistema de sujeción para
niños siguiendo las instrucciones del
manual de uso que lo acompaña.
Si el sistema de sujeción para niños
disponible no pertenece a la categoría
“universal” (o la información necesaria
no figura en la tabla), consulte las dife-
rentes posiciones de instalación posi-
bles en la “Lista de vehículos” facilitada
por el fabricante del sistema de suje-
ción para niños o compruebe la compa-
tibilidad tras consultar al proveedor del
asiento para niños. ( P.50, 51)
1 Si es inevitable instalar el sistema
de sujeción para niños en el asiento
del pasajero delantero, consulte en
la P.47 cómo ajustar el asiento del
pasajero delantero.
2 Si el apoyacabezas interfiere con el
sistema de sujeción para niños,
extráigalo si es posible hacerlo. De
lo contrario, sitúe el apoyacabezas
en la posición más elevada.
( P.120)
3 Pase el cinturón de seguridad por el
sistema de sujeción para niños e
introduzca la placa en la hebilla.
Asegúrese de que el cinturón no
quede retorcido. Fije correcta-
mente el cinturón de seguridad al
sistema de sujeción para niños
siguiendo las instrucciones que
Fijación de anclaje inferior
ISOFIXP. 6 0
Fijación de anclaje de suje-
ción superiorP. 6 1
Método de instalaciónPágina
Sistema de sujeción para niños
fijado con cinturón de seguri-
dad
