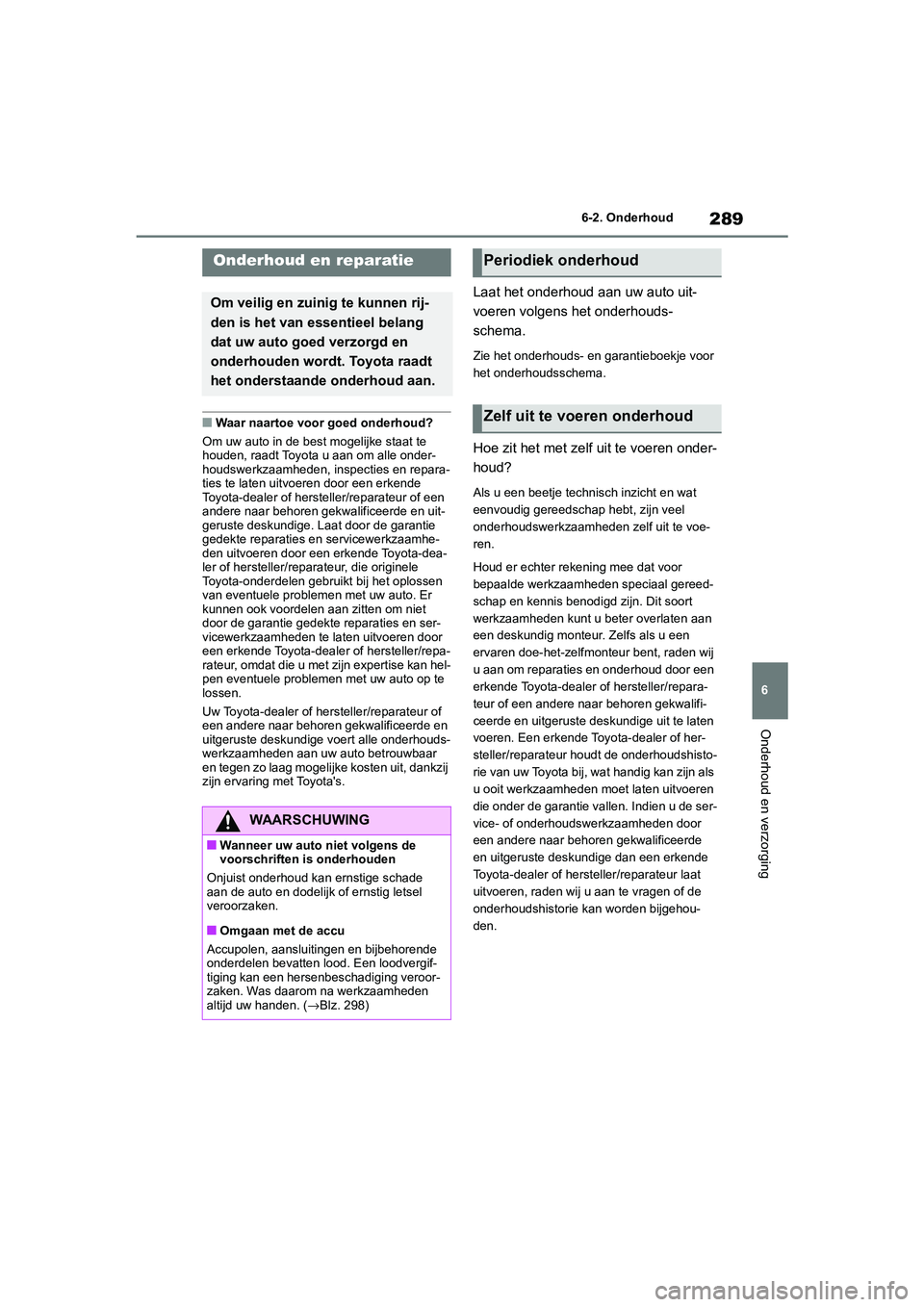

TOYOTA GR86 2022 Instructieboekje (in Dutch)

289
6 6-2. Onderhoud
Onderhoud en verzorging
6-2.Onderhoud
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle onder-
houdswerkzaamheden, inspecties en repara-
ties te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige. Laat door de garantie
gedekte reparaties en servicewerkzaamhe-
den uitvoeren door een erkende Toyota-dea-
ler of hersteller/reparateur, die originele
Toyota-onderdelen gebruikt bij het oplossen
van eventuele problemen met uw auto. Er
kunnen ook voordelen aan zitten om niet
door de garantie gedekte reparaties en ser-
vicewerkzaamheden te laten uitvoeren door
een erkende Toyota-dealer of hersteller/repa-
rateur, omdat die u met zijn expertise kan hel-
pen eventuele problemen met uw auto op te
lossen.
Uw Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en
uitgeruste deskundige voert alle onderhouds-
werkzaamheden aan uw auto betrouwbaar
en tegen zo laag mogelijke kosten uit, dankzij
zijn ervaring met Toyota's.
Laat het onderhoud aan uw auto uit-
voeren volgens het onderhouds-
schema.
Zie het onderhouds- en garantieboekje voor
het onderhoudsschema.
Hoe zit het met zelf uit te voeren onder-
houd?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te voe-
ren.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal gereed-
schap en kennis benodigd zijn. Dit soort
werkzaamheden kunt u beter overlaten aan
een deskundig monteur. Zelfs als u een
ervaren doe-het-zelfmonteur bent, raden wij
u aan om reparaties en onderhoud door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige uit te laten
voeren. Een erkende Toyota-dealer of her-
steller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als
u ooit werkzaamheden moet laten uitvoeren
die onder de garantie vallen. Indien u de ser-
vice- of onderhoudswerkzaamheden door
een andere naar behoren gekwalificeerde
en uitgeruste deskundige dan een erkende
Toyota-dealer of hersteller/reparateur laat
uitvoeren, raden wij u aan te vragen of de
onderhoudshistorie kan worden bijgehou-
den.
Onderhoud en reparatie
Om veilig en zuinig te kunnen rij-
den is het van essentieel belang
dat uw auto goed verzorgd en
onderhouden wordt. Toyota raadt
het onderstaande onderhoud aan.
WAARSCHUWING
■Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en dodelijk of ernstig letsel
veroorzaken.
■Omgaan met de accu
Accupolen, aansluitingen en bijbehorende
onderdelen bevatten lood. Een loodvergif-
tiging kan een hersenbeschadiging veroor-
zaken. Was daarom na werkzaamheden
altijd uw handen. (→Blz. 298)
Periodiek onderhoud
Zelf uit te voeren onderhoud
GR 86_OM_Europe_OM18131E_1_2203.book Page 289 Tuesday, February 22, 2022 9:51 AM

2906-2. Onderhoud

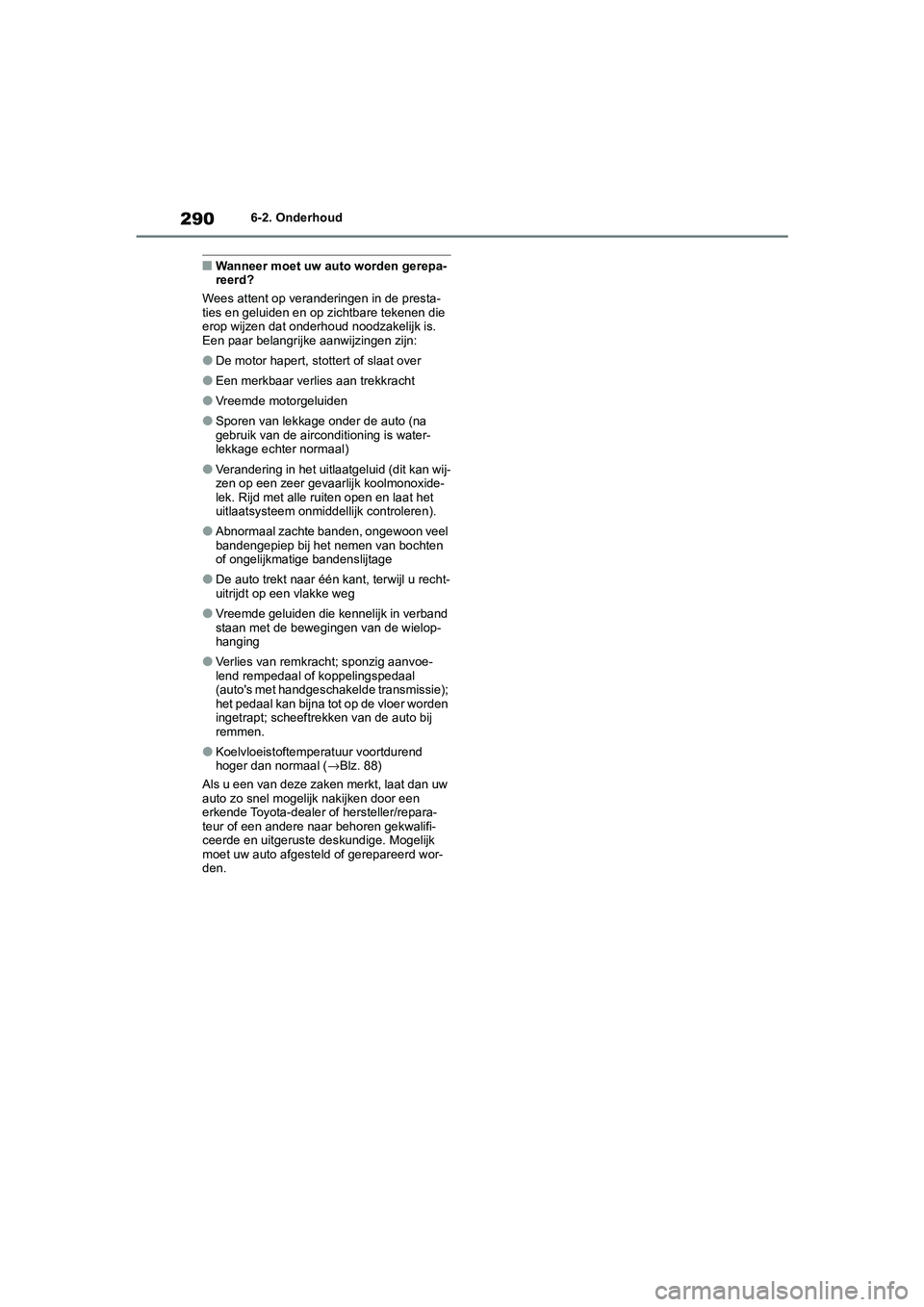

■Wanneer moet uw auto worden gerepa-
reerd?
Wees attent op veranderingen in de presta-
ties en geluiden en op zichtbare tekenen die
erop wijzen dat onderhoud noodzakelijk is.
Een paar belangrijke aanwijzingen zijn:
●De motor hapert, stottert of slaat over
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na
gebruik van de airconditioning is water-
lekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan wij-
zen op een zeer gevaarlijk koolmonoxide-
lek. Rijd met alle ruiten open en laat het
uitlaatsysteem onmiddellijk controleren).
●Abnormaal zachte banden, ongewoon veel
bandengepiep bij het nemen van bochten
of ongelijkmatige bandenslijtage
●De auto trekt naar één kant, terwijl u recht-
uitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in verband
staan met de bewegingen van de wielop-
hanging
●Verlies van remkracht; sponzig aanvoe-
lend rempedaal of koppelingspedaal
(auto's met handgeschakelde transmissie);
het pedaal kan bijna tot op de vloer worden
ingetrapt; scheeftrekken van de auto bij
remmen.
●Koelvloeistoftemperatuur voortdurend
hoger dan normaal (→Blz. 88)
Als u een van deze zaken merkt, laat dan uw
auto zo snel mogelijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Mogelijk
moet uw auto afgesteld of gerepareerd wor-
den.
GR 86_OM_Europe_OM18131E_1_2203.book Page 290 Tuesday, February 22, 2022 9:51 AM

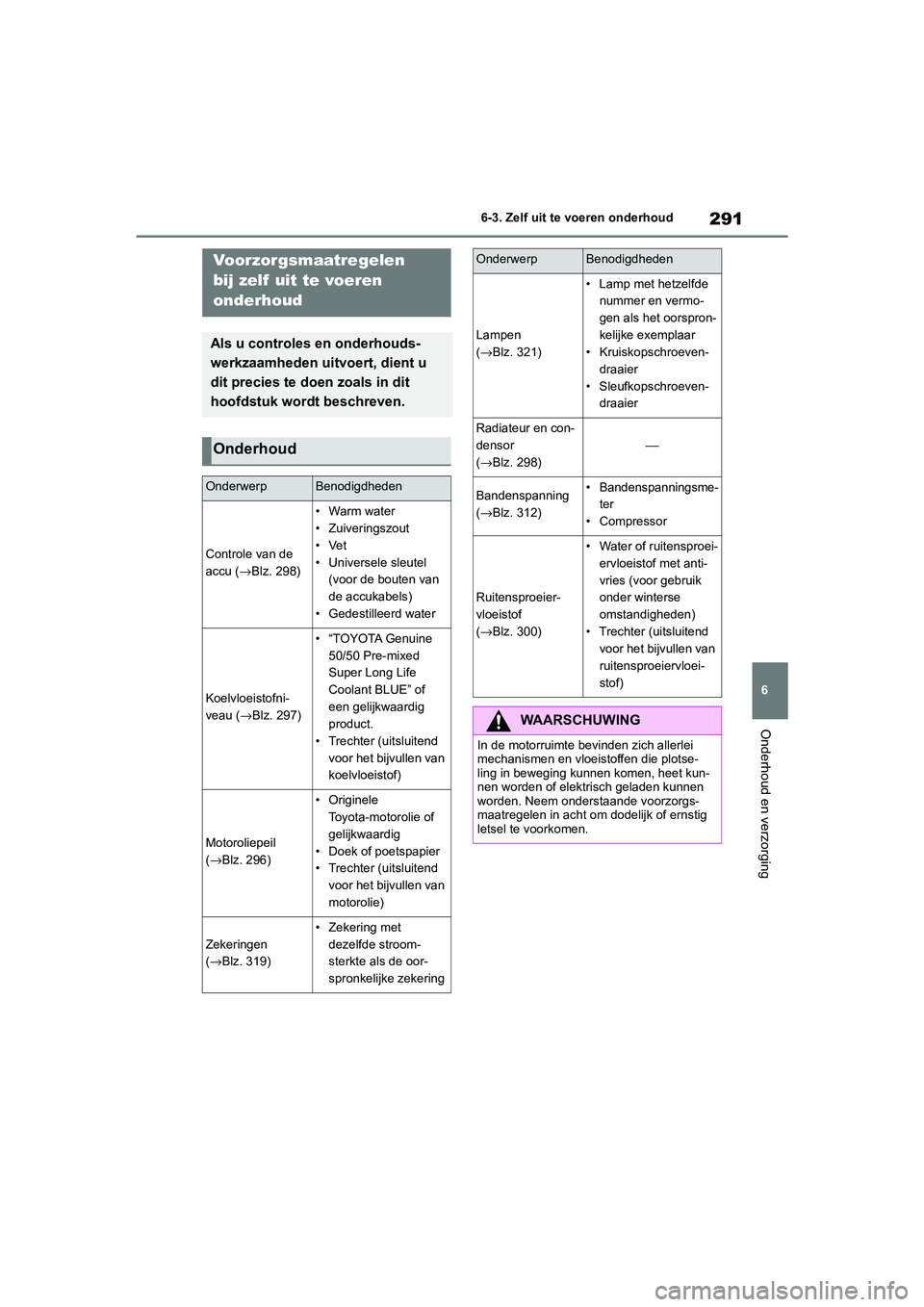

291
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Controle van de
accu (→Blz. 298)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel
(voor de bouten van
de accukabels)
• Gedestilleerd water
Koelvloeistofni-
veau (→Blz. 297)
• “TOYOTA Genuine
50/50 Pre-mixed
Super Long Life
Coolant BLUE” of
een gelijkwaardig
product.
• Trechter (uitsluitend
voor het bijvullen van
koelvloeistof)
Motoroliepeil
(→Blz. 296)
• Originele
Toyota-motorolie of
gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend
voor het bijvullen van
motorolie)
Zekeringen
(→Blz. 319)
• Zekering met
dezelfde stroom-
sterkte als de oor-
spronkelijke zekering
Lampen
(→Blz. 321)
• Lamp met hetzelfde
nummer en vermo-
gen als het oorspron-
kelijke exemplaar
• Kruiskopschroeven-
draaier
• Sleufkopschroeven-
draaier
Radiateur en con-
densor
(→Blz. 298)
⎯
Bandenspanning
(→Blz. 312)• Bandenspanningsme-
ter
• Compressor
Ruitensproeier-
vloeistof
(→Blz. 300)
• Water of ruitensproei-
ervloeistof met anti-
vries (voor gebruik
onder winterse
omstandigheden)
• Trechter (uitsluitend
voor het bijvullen van
ruitensproeiervloei-
stof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om dodelijk of ernstig
letsel te voorkomen.
OnderwerpBenodigdheden
GR 86_OM_Europe_OM18131E_1_2203.book Page 291 Tuesday, February 22, 2022 9:51 AM

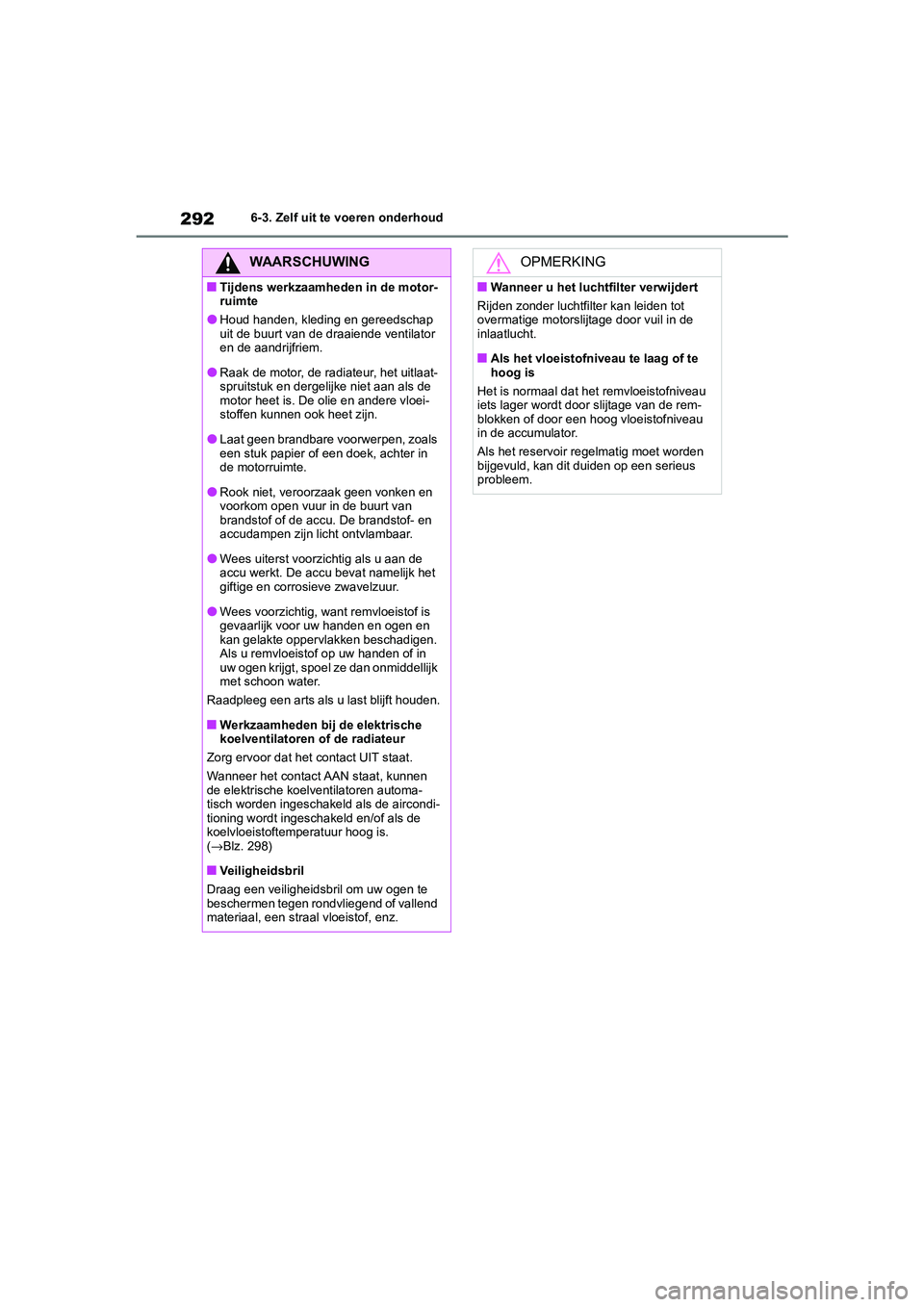

2926-3. Zelf uit te voeren onderhoud
WAARSCHUWING
■Tijdens werkzaamheden in de motor-
ruimte
●Houd handen, kleding en gereedschap
uit de buurt van de draaiende ventilator
en de aandrijfriem.
●Raak de motor, de radiateur, het uitlaat-
spruitstuk en dergelijke niet aan als de
motor heet is. De olie en andere vloei-
stoffen kunnen ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van
brandstof of de accu. De brandstof- en
accudampen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de
accu werkt. De accu bevat namelijk het
giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk
met schoon water.
Raadpleeg een arts als u last blijft houden.
■Werkzaamheden bij de elektrische
koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen
de elektrische koelventilatoren automa-
tisch worden ingeschakeld als de aircondi-
tioning wordt ingeschakeld en/of als de
koelvloeistoftemperatuur hoog is.
(→Blz. 298)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
GR 86_OM_Europe_OM18131E_1_2203.book Page 292 Tuesday, February 22, 2022 9:51 AM

293
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

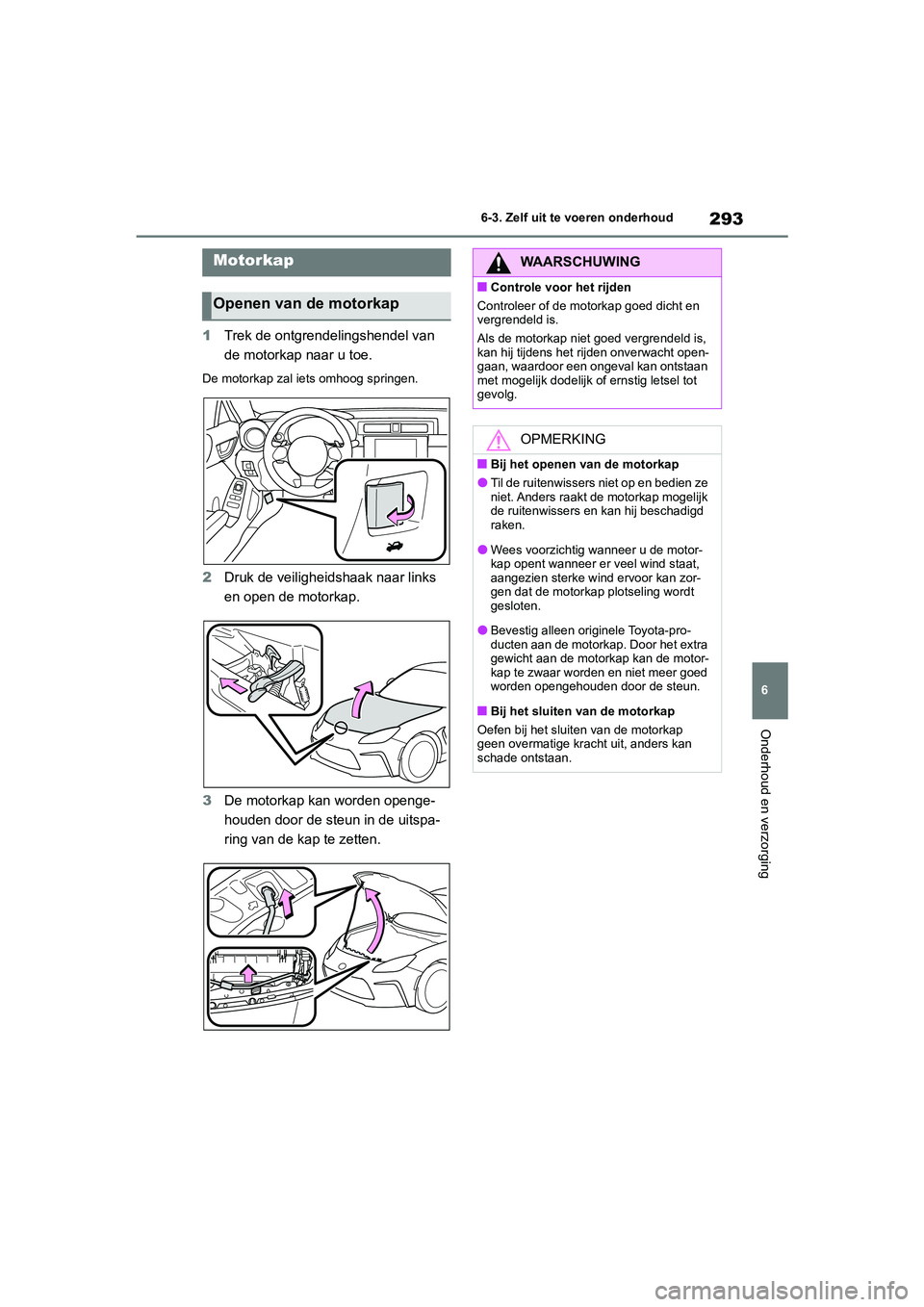

1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar links
en open de motorkap.
3De motorkap kan worden openge-
houden door de steun in de uitspa-
ring van de kap te zetten.
Motorkap
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk dodelijk of ernstig letsel tot
gevolg.
OPMERKING
■Bij het openen van de motorkap
●Til de ruitenwissers niet op en bedien ze
niet. Anders raakt de motorkap mogelijk
de ruitenwissers en kan hij beschadigd
raken.
●Wees voorzichtig wanneer u de motor-
kap opent wanneer er veel wind staat,
aangezien sterke wind ervoor kan zor-
gen dat de motorkap plotseling wordt
gesloten.
●Bevestig alleen originele Toyota-pro-
ducten aan de motorkap. Door het extra
gewicht aan de motorkap kan de motor-
kap te zwaar worden en niet meer goed
worden opengehouden door de steun.
■Bij het sluiten van de motorkap
Oefen bij het sluiten van de motorkap
geen overmatige kracht uit, anders kan
schade ontstaan.
GR 86_OM_Europe_OM18131E_1_2203.book Page 293 Tuesday, February 22, 2022 9:51 AM

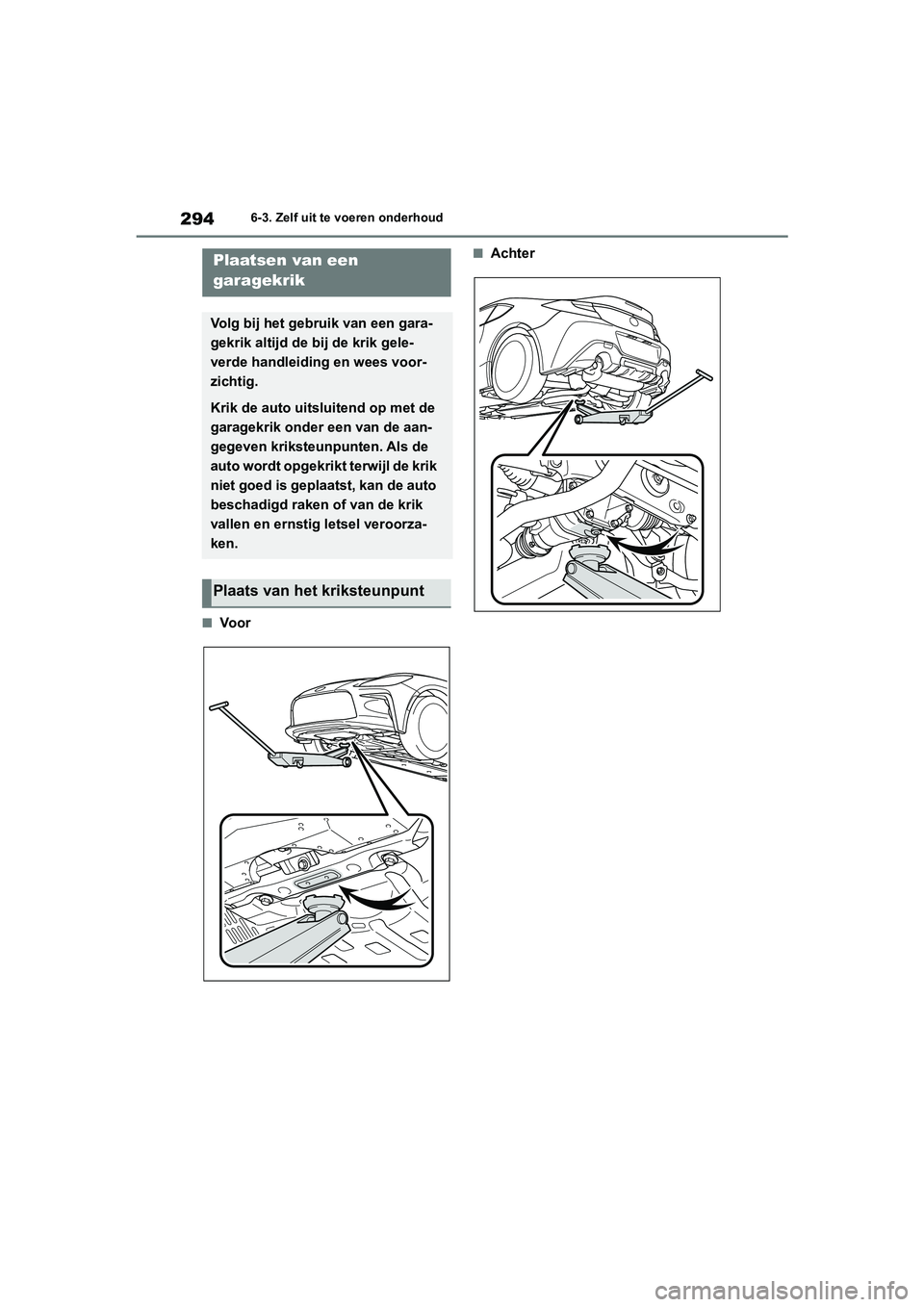

2946-3. Zelf uit te voeren onderhoud
■Vo o r
■AchterPlaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees voor-
zichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de
auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik
vallen en ernstig letsel veroorza-
ken.
Plaats van het kriksteunpunt
GR 86_OM_Europe_OM18131E_1_2203.book Page 294 Tuesday, February 22, 2022 9:51 AM

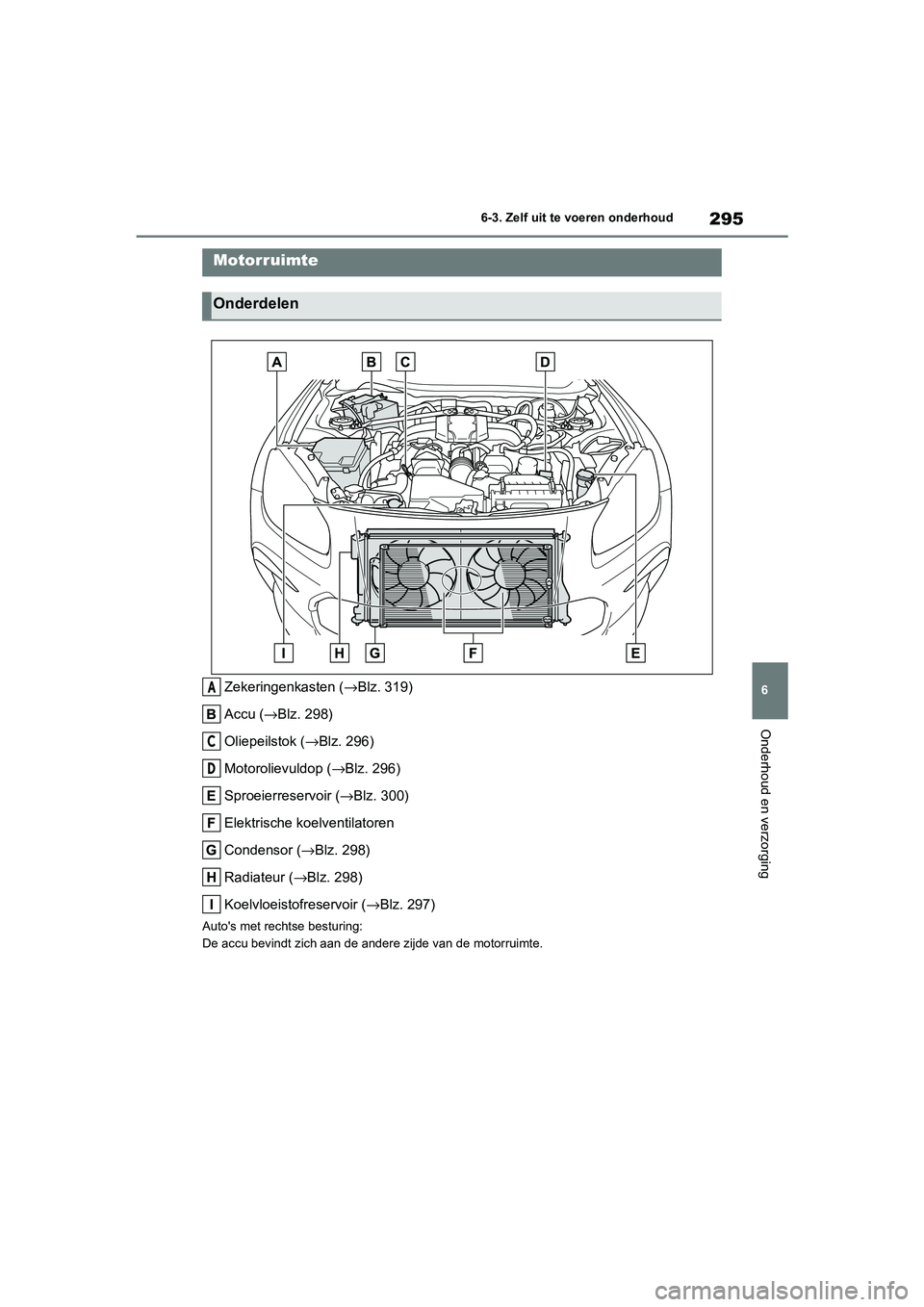

295
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Zekeringenkasten (→Blz. 319)
Accu (→Blz. 298)
Oliepeilstok (→Blz. 296)
Motorolievuldop (→Blz. 296)
Sproeierreservoir (→Blz. 300)
Elektrische koelventilatoren
Condensor (→Blz. 298)
Radiateur (→Blz. 298)
Koelvloeistofreservoir (→Blz. 297)
Auto's met rechtse besturing:
De accu bevindt zich aan de andere zijde van de motorruimte.
Motorruimte
Onderdelen
A
C
D
GR 86_OM_Europe_OM18131E_1_2203.book Page 295 Tuesday, February 22, 2022 9:51 AM

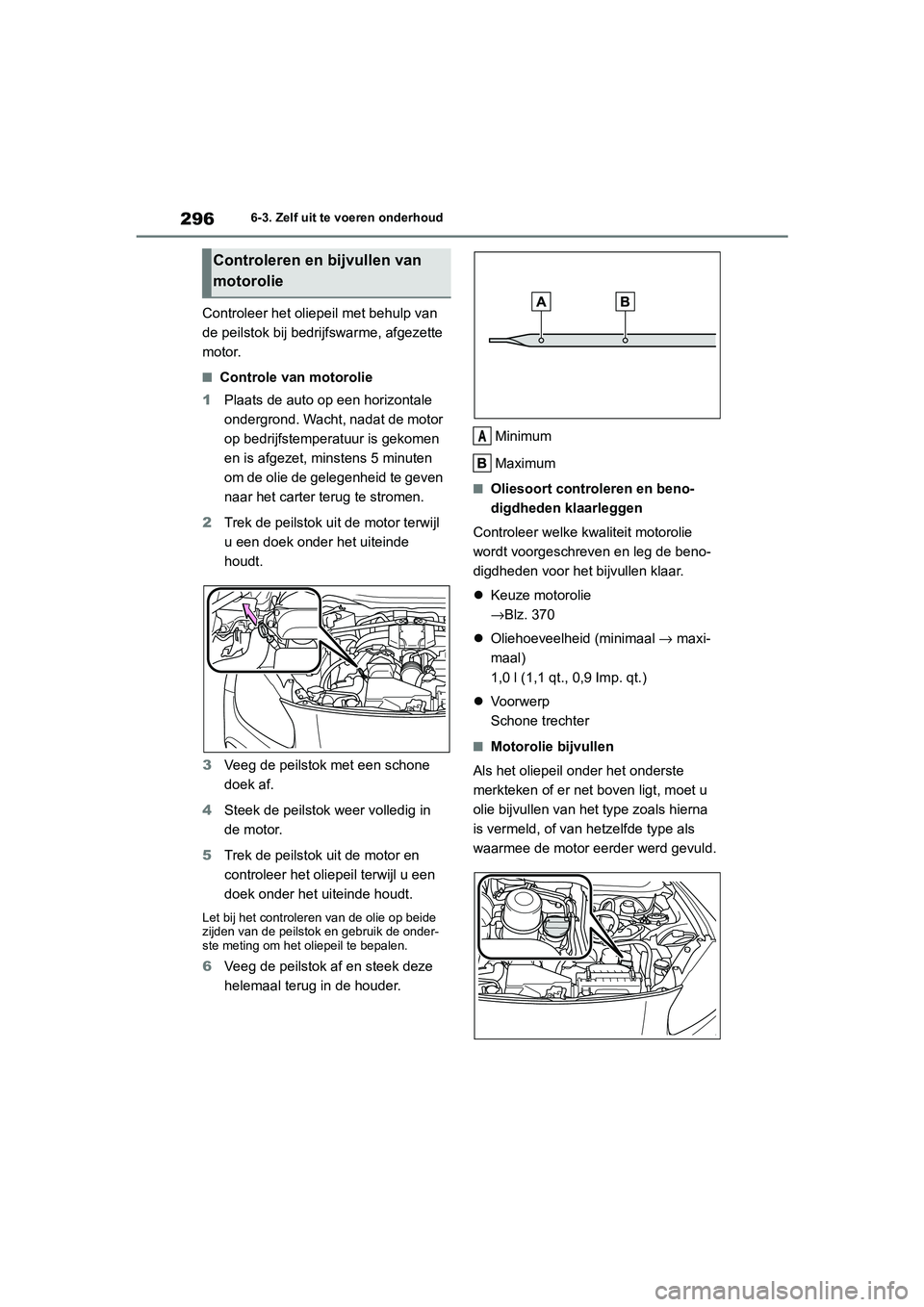

2966-3. Zelf uit te voeren onderhoud
Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
■Controle van motorolie
1Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en is afgezet, minstens 5 minuten
om de olie de gelegenheid te geven
naar het carter terug te stromen.
2Trek de peilstok uit de motor terwijl
u een doek onder het uiteinde
houdt.
3Veeg de peilstok met een schone
doek af.
4Steek de peilstok weer volledig in
de motor.
5Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Let bij het controleren van de olie op beide
zijden van de peilstok en gebruik de onder-
ste meting om het oliepeil te bepalen.
6Veeg de peilstok af en steek deze
helemaal terug in de houder.Minimum
Maximum
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
Keuze motorolie
→Blz. 370
Oliehoeveelheid (minimaal → maxi-
maal)
1,0 l (1,1 qt., 0,9 Imp. qt.)
Voorwerp
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
Controleren en bijvullen van
motorolie
A
GR 86_OM_Europe_OM18131E_1_2203.book Page 296 Tuesday, February 22, 2022 9:51 AM

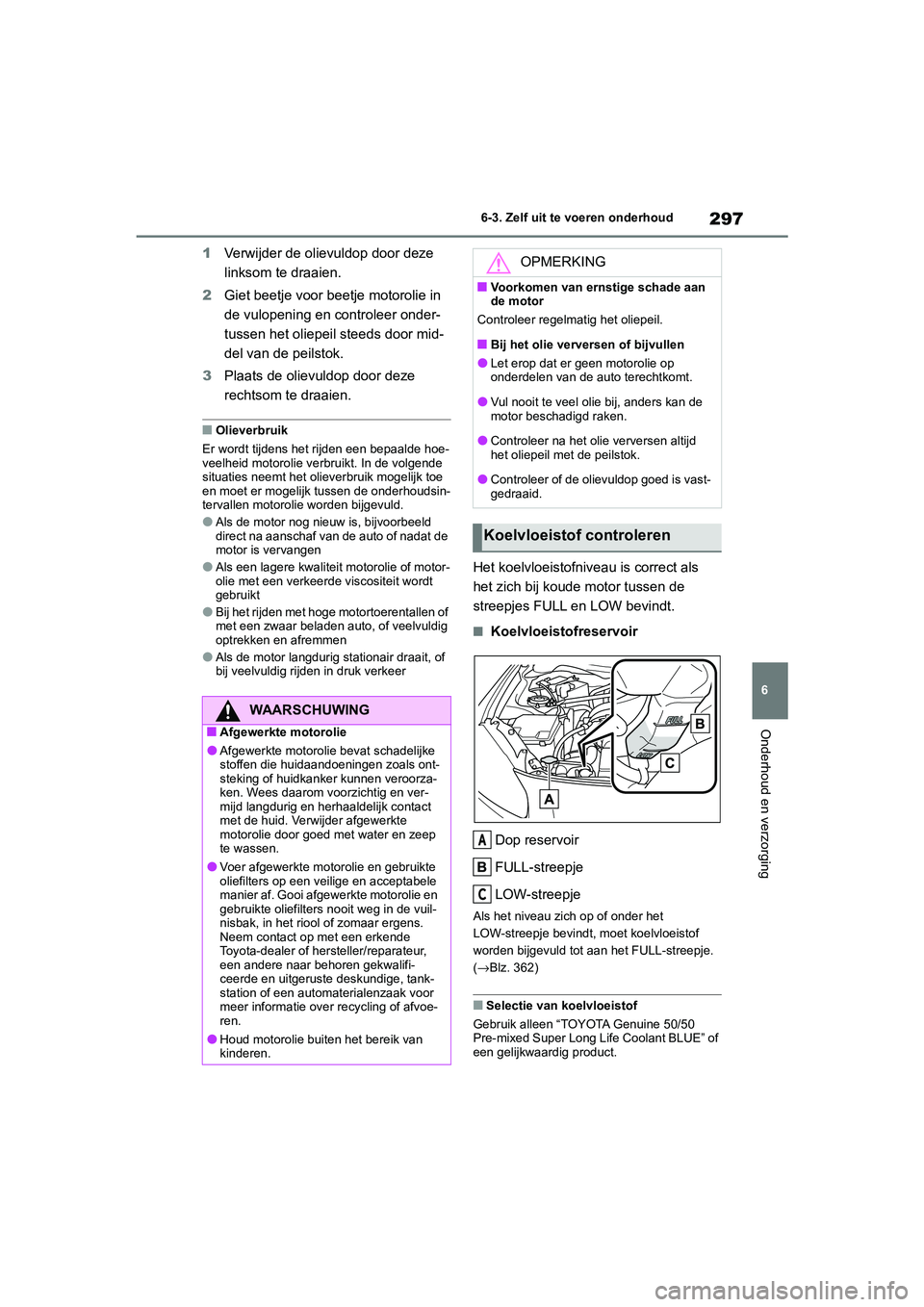

297
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Verwijder de olievuldop door deze
linksom te draaien.
2Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen of
met een zwaar beladen auto, of veelvuldig
optrekken en afremmen
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
■Koelvloeistofreservoir
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloeistof
worden bijgevuld tot aan het FULL-streepje.
(→Blz. 362)
■Selectie van koelvloeistof
Gebruik alleen “TOYOTA Genuine 50/50
Pre-mixed Super Long Life Coolant BLUE” of
een gelijkwaardig product.
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en ver-
mijd langdurig en herhaaldelijk contact
met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
Koelvloeistof controleren
A
C
GR 86_OM_Europe_OM18131E_1_2203.book Page 297 Tuesday, February 22, 2022 9:51 AM

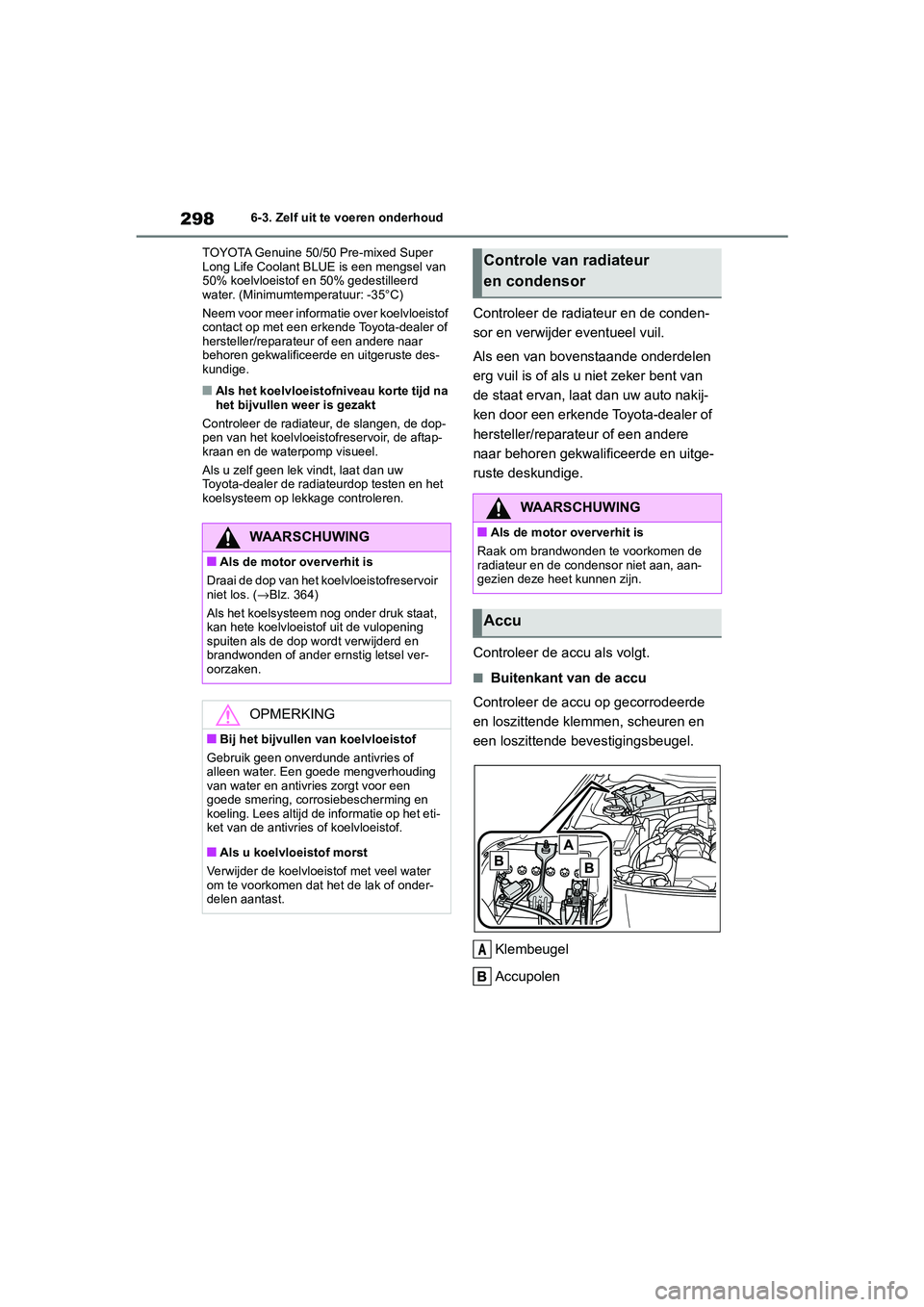

2986-3. Zelf uit te voeren onderhoud
TOYOTA Genuine 50/50 Pre-mixed Super
Long Life Coolant BLUE is een mengsel van
50% koelvloeistof en 50% gedestilleerd
water. (Minimumtemperatuur: -35°C)
Neem voor meer informatie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van het koelvloeistofreservoir, de aftap-
kraan en de waterpomp visueel.
Als u zelf geen lek vindt, laat dan uw
Toyota-dealer de radiateurdop testen en het
koelsysteem op lekkage controleren.
Controleer de radiateur en de conden-
sor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Controleer de accu als volgt.
■Buitenkant van de accu
Controleer de accu op gecorrodeerde
en loszittende klemmen, scheuren en
een loszittende bevestigingsbeugel.
Klembeugel
Accupolen
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir
niet los. (→Blz. 364)
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur
en condensor
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de
radiateur en de condensor niet aan, aan-
gezien deze heet kunnen zijn.
Accu
A
GR 86_OM_Europe_OM18131E_1_2203.book Page 298 Tuesday, February 22, 2022 9:51 AM
