TOYOTA GR86 2022 Instructieboekje (in Dutch)

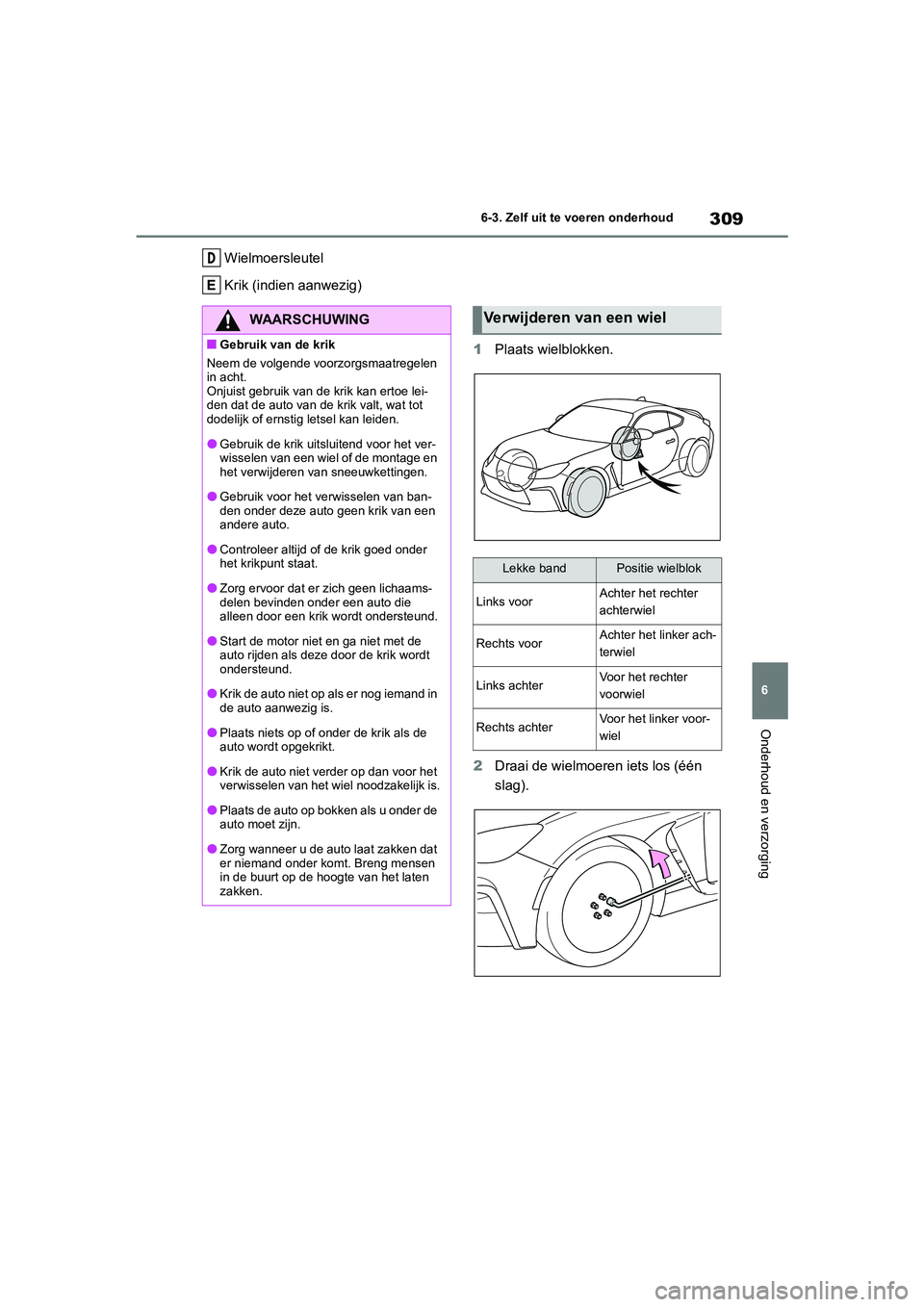

309
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Wielmoersleutel
Krik (indien aanwezig)
1Plaats wielblokken.
2Draai de wielmoeren iets los (één
slag).D
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen
in acht.
Onjuist gebruik van de krik kan ertoe lei-
den dat de auto van de krik valt, wat tot
dodelijk of ernstig letsel kan leiden.
●Gebruik de krik uitsluitend voor het ver-
wisselen van een wiel of de montage en
het verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van ban-
den onder deze auto geen krik van een
andere auto.
●Controleer altijd of de krik goed onder
het krikpunt staat.
●Zorg ervoor dat er zich geen lichaams-
delen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start de motor niet en ga niet met de
auto rijden als deze door de krik wordt
ondersteund.
●Krik de auto niet op als er nog iemand in
de auto aanwezig is.
●Plaats niets op of onder de krik als de
auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het
verwisselen van het wiel noodzakelijk is.
●Plaats de auto op bokken als u onder de
auto moet zijn.
●Zorg wanneer u de auto laat zakken dat
er niemand onder komt. Breng mensen
in de buurt op de hoogte van het laten
zakken.
Verwijderen van een wiel
Lekke bandPositie wielblok
Links voorAchter het rechter
achterwiel
Rechts voorAchter het linker ach-
terwiel
Links achterVoor het rechter
voorwiel
Rechts achterVoor het linker voor-
wiel
GR 86_OM_Europe_OM18131E_1_2203.book Page 309 Tuesday, February 22, 2022 9:51 AM

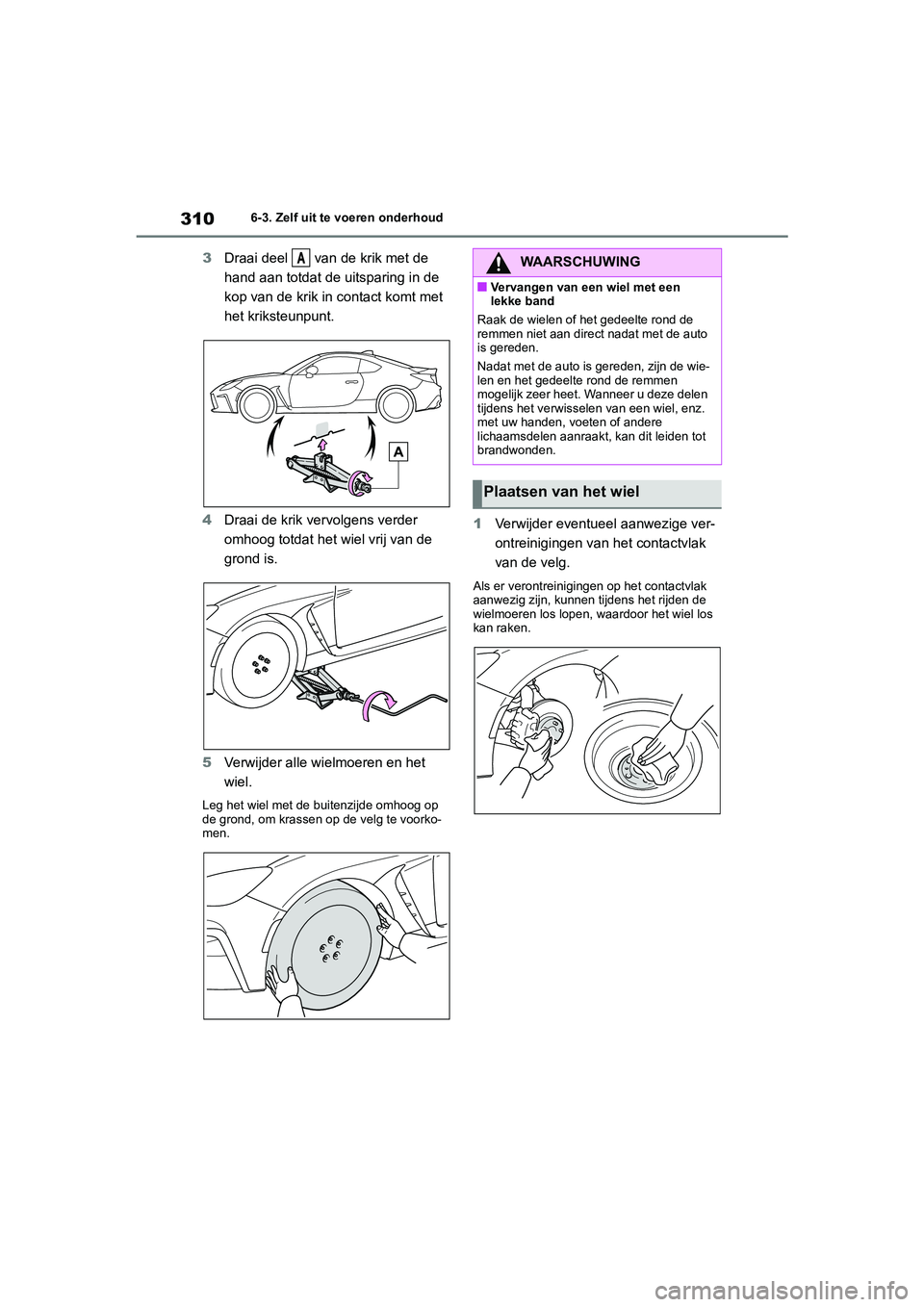

3106-3. Zelf uit te voeren onderhoud
3Draai deel van de krik met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
4Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
5Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde omhoog op
de grond, om krassen op de velg te voorko-
men.
1Verwijder eventueel aanwezige ver-
ontreinigingen van het contactvlak
van de velg.
Als er verontreinigingen op het contactvlak
aanwezig zijn, kunnen tijdens het rijden de
wielmoeren los lopen, waardoor het wiel los
kan raken.
AWAARSCHUWING
■Vervangen van een wiel met een
lekke band
Raak de wielen of het gedeelte rond de
remmen niet aan direct nadat met de auto
is gereden.
Nadat met de auto is gereden, zijn de wie-
len en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze delen
tijdens het verwisselen van een wiel, enz.
met uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit leiden tot
brandwonden.
Plaatsen van het wiel
GR 86_OM_Europe_OM18131E_1_2203.book Page 310 Tuesday, February 22, 2022 9:51 AM

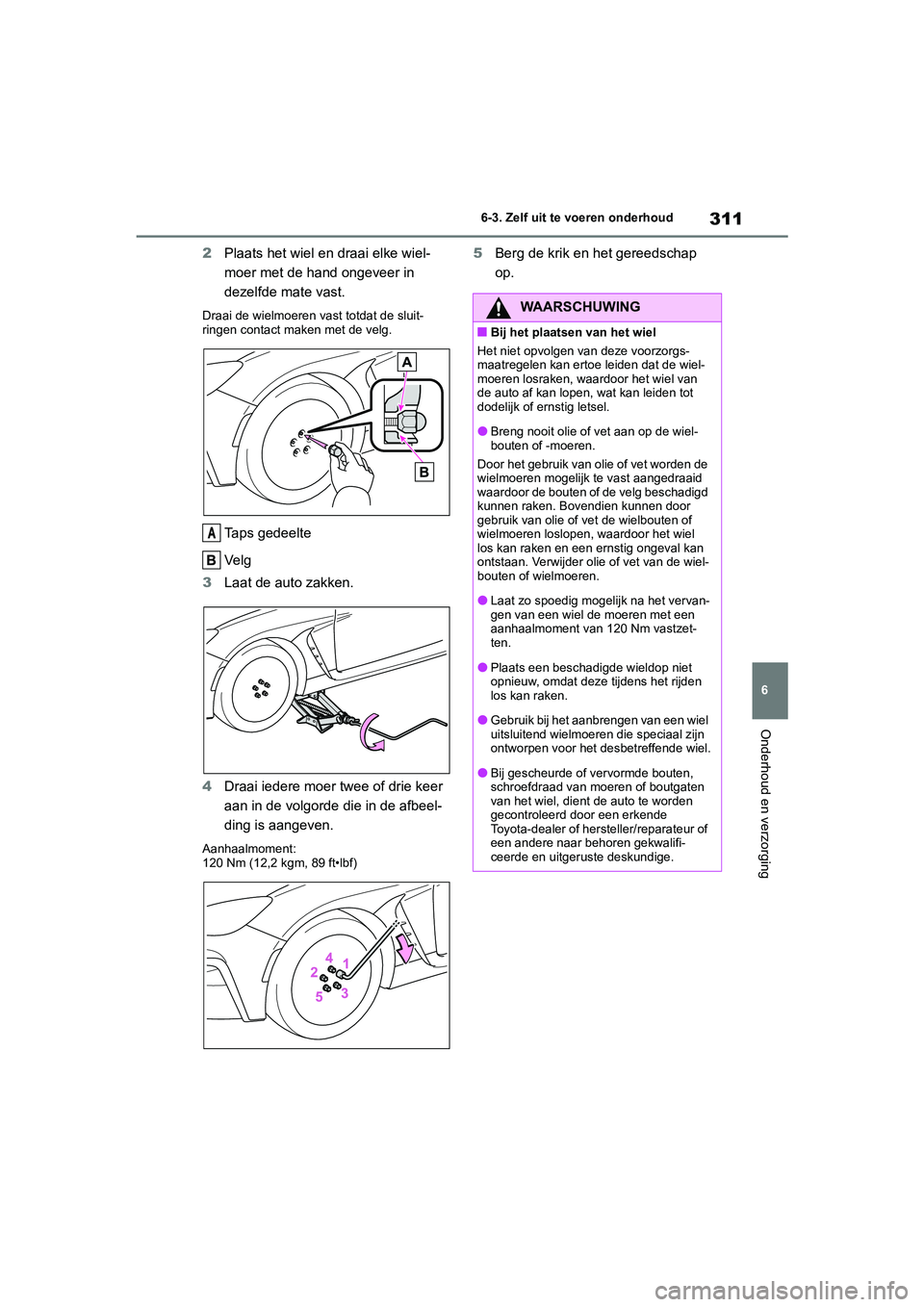

311
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
2Plaats het wiel en draai elke wiel-
moer met de hand ongeveer in
dezelfde mate vast.
Draai de wielmoeren vast totdat de sluit-
ringen contact maken met de velg.
Taps gedeelte
Ve l g
3Laat de auto zakken.
4Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
120 Nm (12,2 kgm, 89 ft•lbf)
5Berg de krik en het gereedschap
op.
A
WAARSCHUWING
■Bij het plaatsen van het wiel
Het niet opvolgen van deze voorzorgs-
maatregelen kan ertoe leiden dat de wiel-
moeren losraken, waardoor het wiel van
de auto af kan lopen, wat kan leiden tot
dodelijk of ernstig letsel.
●Breng nooit olie of vet aan op de wiel-
bouten of -moeren.
Door het gebruik van olie of vet worden de
wielmoeren mogelijk te vast aangedraaid
waardoor de bouten of de velg beschadigd
kunnen raken. Bovendien kunnen door
gebruik van olie of vet de wielbouten of
wielmoeren loslopen, waardoor het wiel
los kan raken en een ernstig ongeval kan
ontstaan. Verwijder olie of vet van de wiel-
bouten of wielmoeren.
●Laat zo spoedig mogelijk na het vervan-
gen van een wiel de moeren met een
aanhaalmoment van 120 Nm vastzet-
ten.
●Plaats een beschadigde wieldop niet
opnieuw, omdat deze tijdens het rijden
los kan raken.
●Gebruik bij het aanbrengen van een wiel
uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
●Bij gescheurde of vervormde bouten,
schroefdraad van moeren of boutgaten
van het wiel, dient de auto te worden
gecontroleerd door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
GR 86_OM_Europe_OM18131E_1_2203.book Page 311 Tuesday, February 22, 2022 9:51 AM

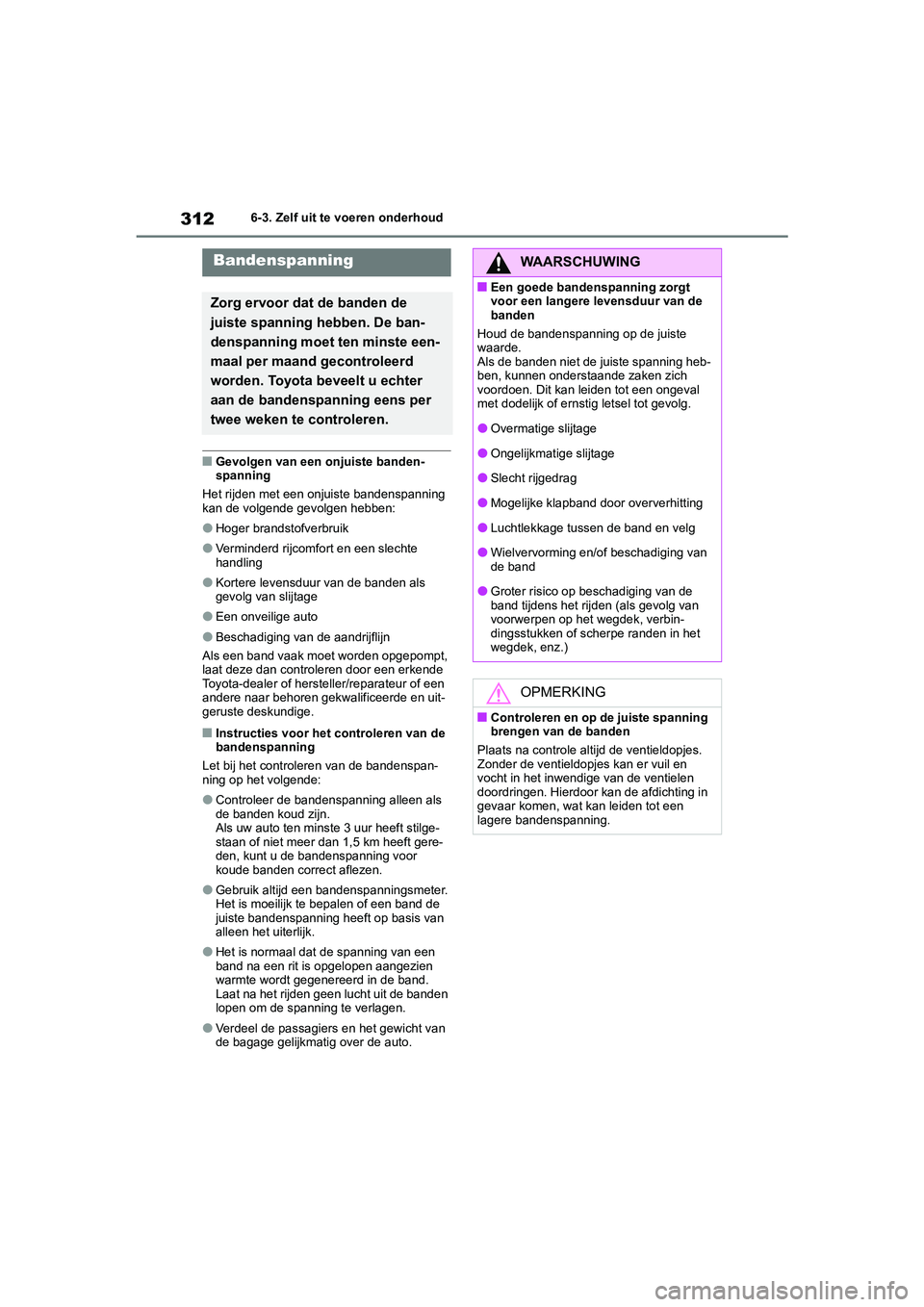

3126-3. Zelf uit te voeren onderhoud
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
●Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
met dodelijk of ernstig letsel tot gevolg.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
GR 86_OM_Europe_OM18131E_1_2203.book Page 312 Tuesday, February 22, 2022 9:51 AM

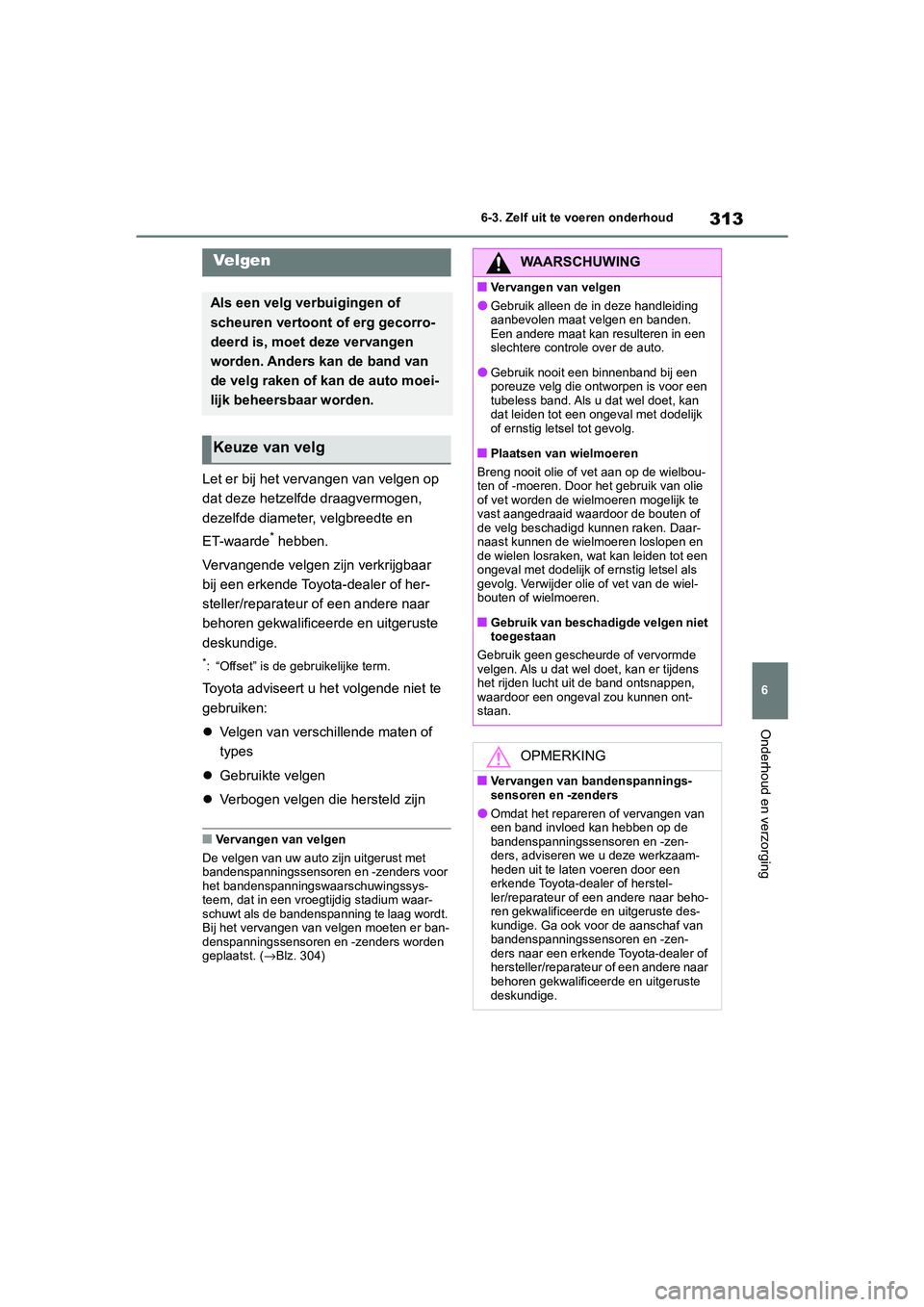

313
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en
ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
Velgen van verschillende maten of
types
Gebruikte velgen
Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. (→Blz. 304)
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band. Als u dat wel doet, kan
dat leiden tot een ongeval met dodelijk
of ernstig letsel tot gevolg.
■Plaatsen van wielmoeren
Breng nooit olie of vet aan op de wielbou-
ten of -moeren. Door het gebruik van olie
of vet worden de wielmoeren mogelijk te
vast aangedraaid waardoor de bouten of
de velg beschadigd kunnen raken. Daar-
naast kunnen de wielmoeren loslopen en
de wielen losraken, wat kan leiden tot een
ongeval met dodelijk of ernstig letsel als
gevolg. Verwijder olie of vet van de wiel-
bouten of wielmoeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er tijdens
het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ont-
staan.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste des-
kundige. Ga ook voor de aanschaf van
bandenspanningssensoren en -zen-
ders naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
GR 86_OM_Europe_OM18131E_1_2203.book Page 313 Tuesday, February 22, 2022 9:51 AM

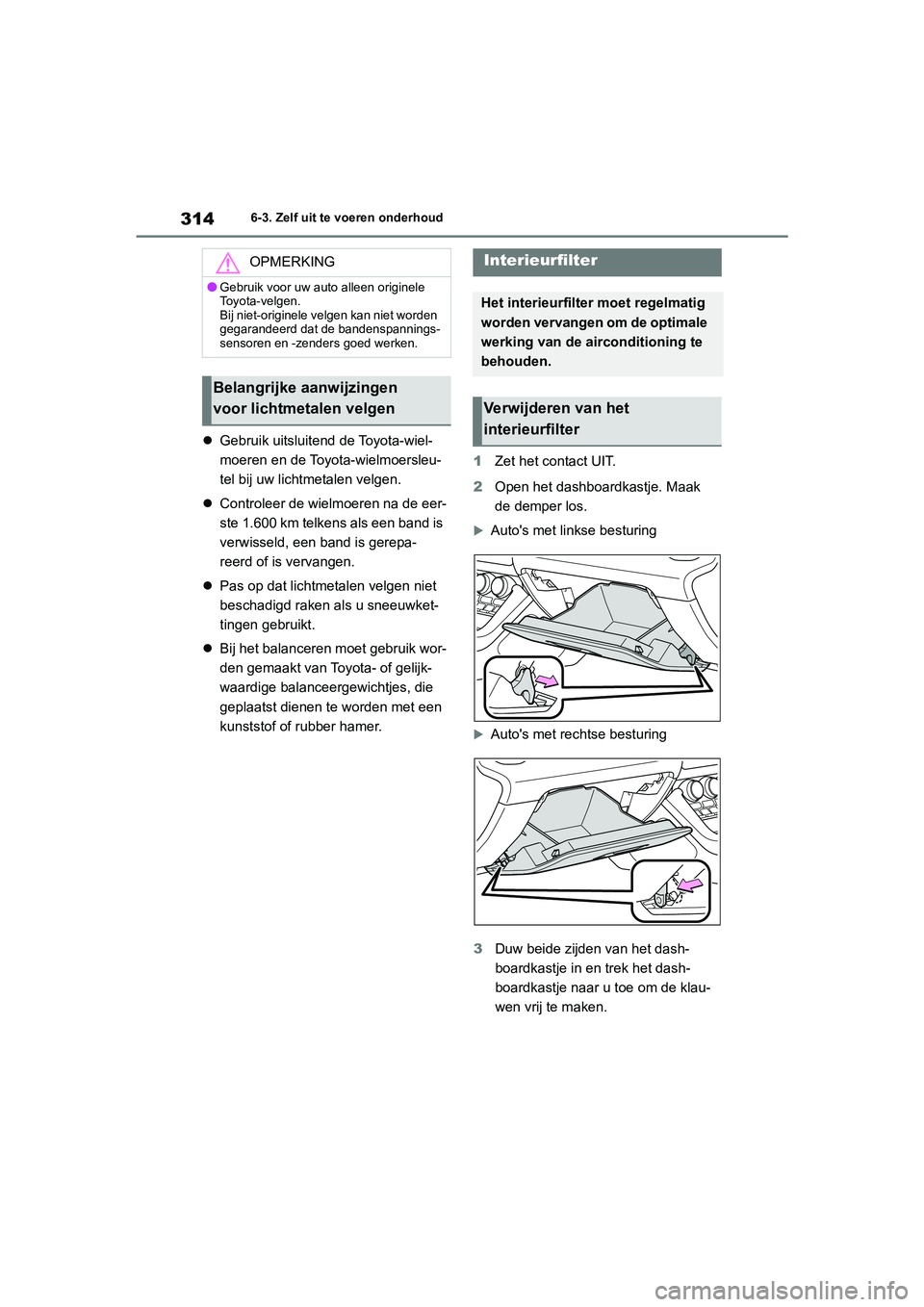

3146-3. Zelf uit te voeren onderhoud
Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoersleu-
tel bij uw lichtmetalen velgen.
Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepa-
reerd of is vervangen.
Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer.1Zet het contact UIT.
2Open het dashboardkastje. Maak
de demper los.

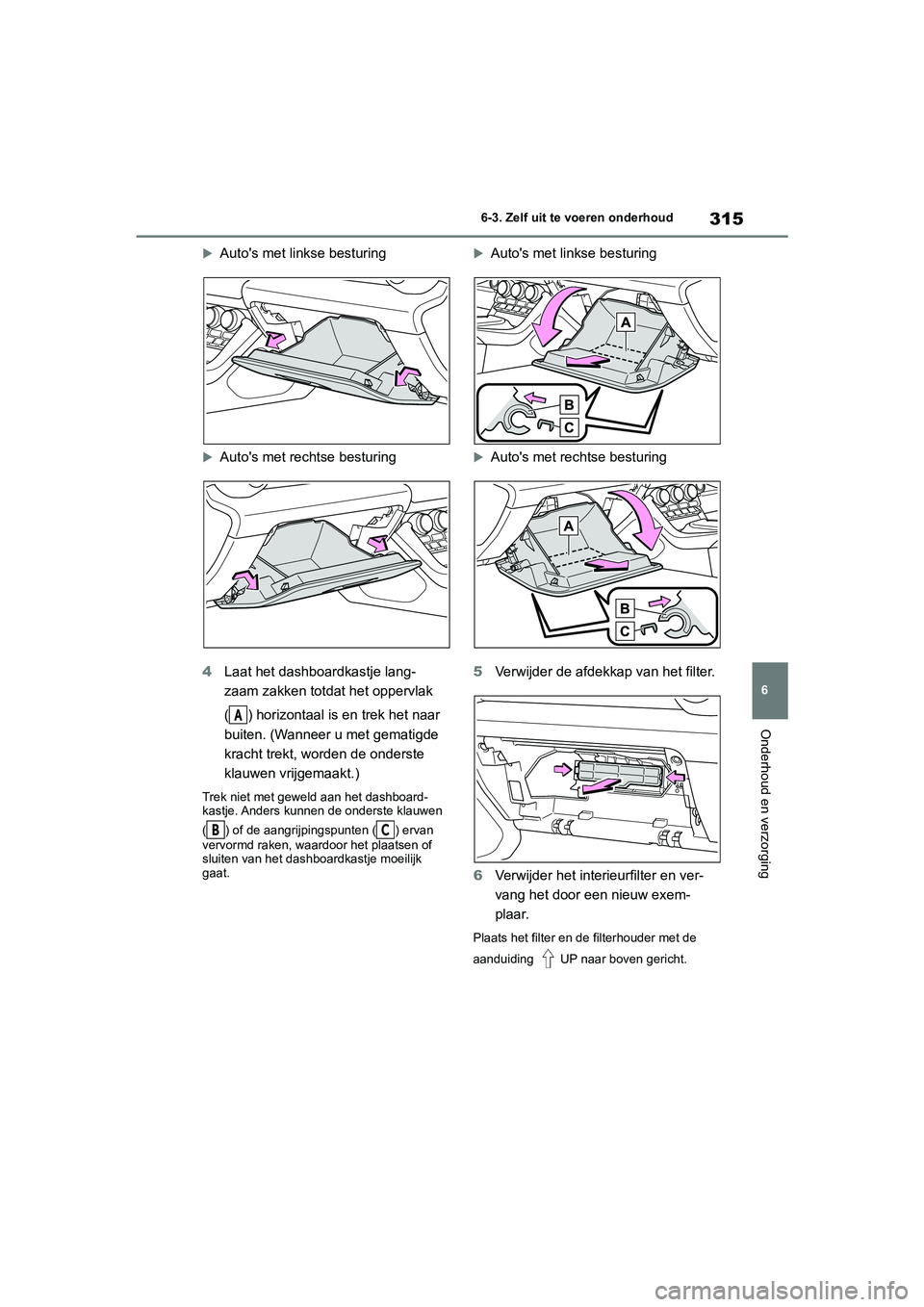

Auto's met linkse besturing
Auto's met rechtse besturing
3Duw beide zijden van het dash-
boardkastje in en trek het dash-
boardkastje naar u toe om de klau-
wen vrij te maken.
OPMERKING
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele velgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwijzingen
voor lichtmetalen velgen
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het
interieurfilter
GR 86_OM_Europe_OM18131E_1_2203.book Page 314 Tuesday, February 22, 2022 9:51 AM

315
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Auto's met linkse besturing
Auto's met rechtse besturing
4Laat het dashboardkastje lang-
zaam zakken totdat het oppervlak
( ) horizontaal is en trek het naar
buiten. (Wanneer u met gematigde
kracht trekt, worden de onderste
klauwen vrijgemaakt.)
Trek niet met geweld aan het dashboard-
kastje. Anders kunnen de onderste klauwen
( ) of de aangrijpingspunten ( ) ervan
vervormd raken, waardoor het plaatsen of
sluiten van het dashboardkastje moeilijk
gaat.
Auto's met linkse besturing
Auto's met rechtse besturing
5Verwijder de afdekkap van het filter.
6Verwijder het interieurfilter en ver-
vang het door een nieuw exem-
plaar.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.
A
BC
GR 86_OM_Europe_OM18131E_1_2203.book Page 315 Tuesday, February 22, 2022 9:51 AM

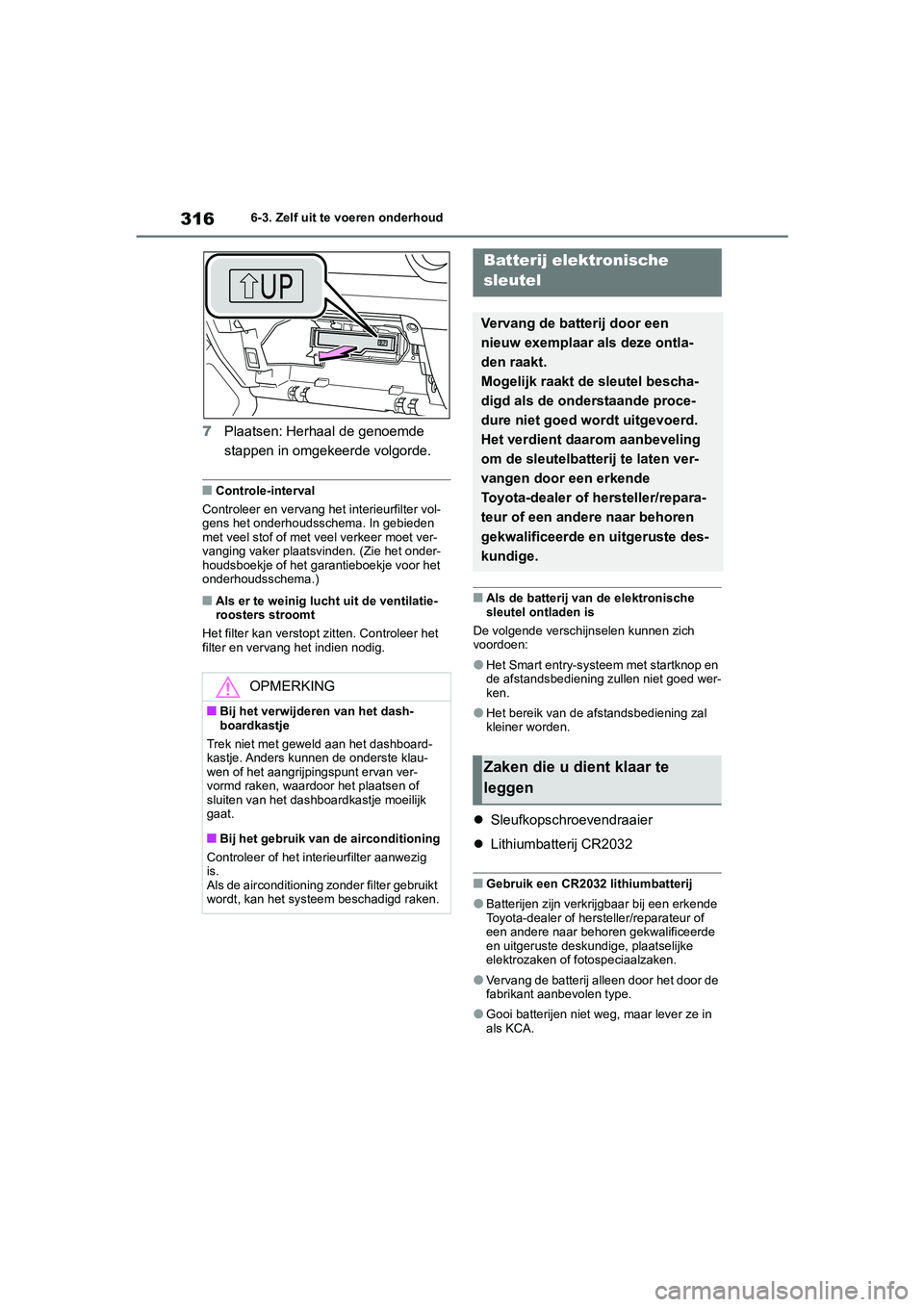

3166-3. Zelf uit te voeren onderhoud
7Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.■Als de batterij van de elektronische
sleutel ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-systeem met startknop en
de afstandsbediening zullen niet goed wer-
ken.
●Het bereik van de afstandsbediening zal
kleiner worden.
Sleufkopschroevendraaier
Lithiumbatterij CR2032
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
●Vervang de batterij alleen door het door de
fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze in
als KCA.
OPMERKING
■Bij het verwijderen van het dash-
boardkastje
Trek niet met geweld aan het dashboard-
kastje. Anders kunnen de onderste klau-
wen of het aangrijpingspunt ervan ver-
vormd raken, waardoor het plaatsen of
sluiten van het dashboardkastje moeilijk
gaat.
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
Batterij elektronische
sleutel
Vervang de batterij door een
nieuw exemplaar als deze ontla-
den raakt.
Mogelijk raakt de sleutel bescha-
digd als de onderstaande proce-
dure niet goed wordt uitgevoerd.
Het verdient daarom aanbeveling
om de sleutelbatterij te laten ver-
vangen door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Zaken die u dient klaar te
leggen
GR 86_OM_Europe_OM18131E_1_2203.book Page 316 Tuesday, February 22, 2022 9:51 AM

317
6 6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Neem de mechanische sleutel uit
de houder.
2Steek de kop van een sleufkop-
schroevendraaier in de groef ( )
en verwijder het deksel.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om schade
aan de sleutel te voorkomen.
3Verwijder de lege batterij.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om schade
aan de sleutel te voorkomen.
4Plaats een nieuwe batterij met de
positieve aansluiting + naar boven,
zoals aangegeven in de afbeelding.
5Breng het uitstekende deel in lijn
met de uitsparing en plaats het dek-
sel.Batterij vervangen
A
WAARSCHUWING
■Voorzorgsmaatregelen met betrek-
king tot de accu
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of ern-
stig letsel tot gevolg hebben.
●Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
●De elektronische sleutel is uitgerust met
een knoopcel, ook wel knoopbatterij
genoemd. Als een batterij wordt inge-
slikt, kan deze binnen 2 uur ernstige
chemische brandwonden veroorzaken,
met dodelijk of ernstig letsel als gevolg.
●Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
GR 86_OM_Europe_OM18131E_1_2203.book Page 317 Tuesday, February 22, 2022 9:51 AM

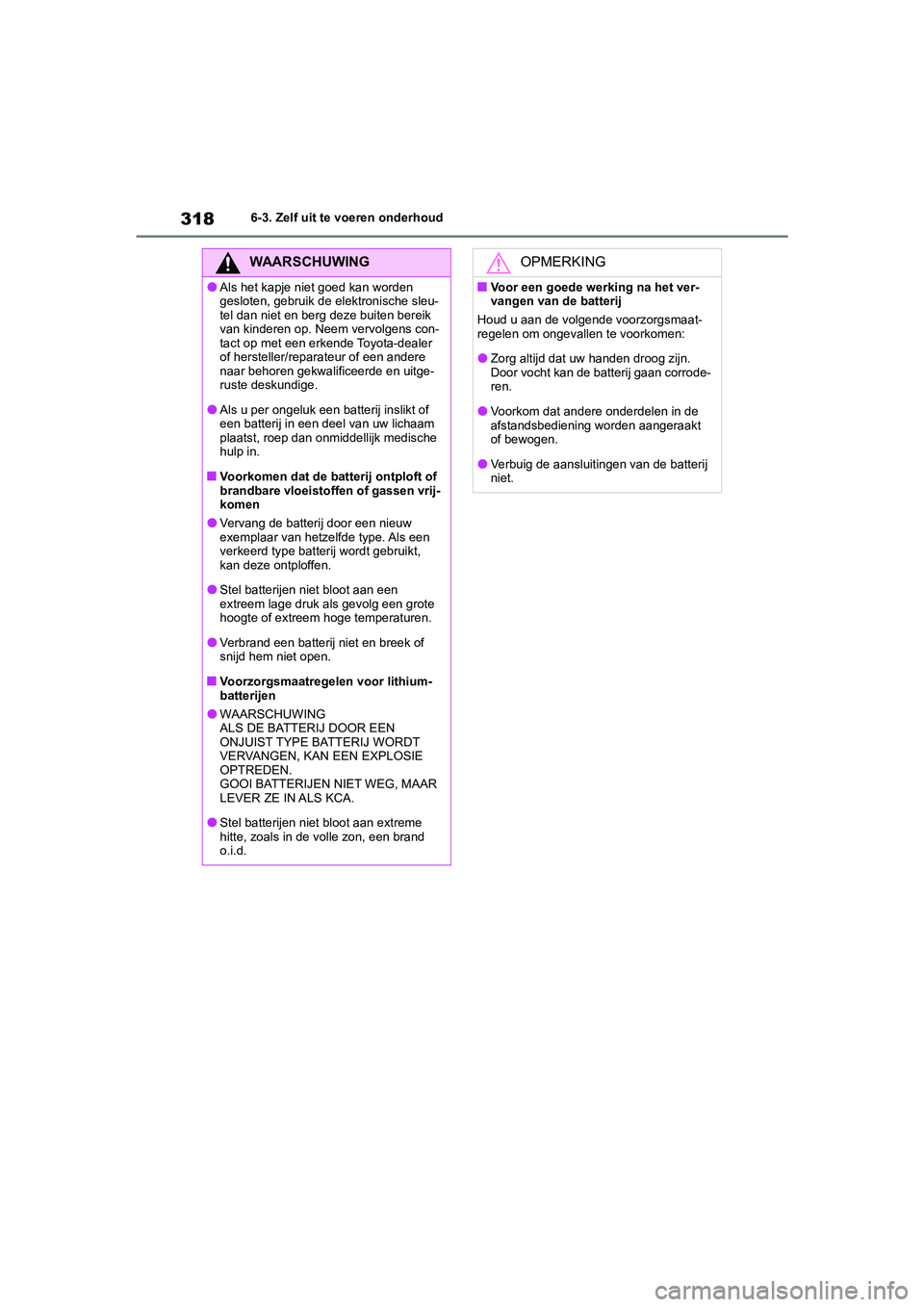

3186-3. Zelf uit te voeren onderhoud
WAARSCHUWING
●Als het kapje niet goed kan worden
gesloten, gebruik de elektronische sleu-
tel dan niet en berg deze buiten bereik
van kinderen op. Neem vervolgens con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Als u per ongeluk een batterij inslikt of
een batterij in een deel van uw lichaam
plaatst, roep dan onmiddellijk medische
hulp in.
■Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen vrij-
komen
●Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als een
verkeerd type batterij wordt gebruikt,
kan deze ontploffen.
●Stel batterijen niet bloot aan een
extreem lage druk als gevolg een grote
hoogte of extreem hoge temperaturen.
●Verbrand een batterij niet en breek of
snijd hem niet open.
■Voorzorgsmaatregelen voor lithium-
batterijen
●WAARSCHUWING
ALS DE BATTERIJ DOOR EEN
ONJUIST TYPE BATTERIJ WORDT
VERVANGEN, KAN EEN EXPLOSIE
OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
●Stel batterijen niet bloot aan extreme
hitte, zoals in de volle zon, een brand
o.i.d.
OPMERKING
■Voor een goede werking na het ver-
vangen van de batterij
Houd u aan de volgende voorzorgsmaat-
regelen om ongevallen te voorkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corrode-
ren.
●Voorkom dat andere onderdelen in de
afstandsbediening worden aangeraakt
of bewogen.
●Verbuig de aansluitingen van de batterij
niet.
GR 86_OM_Europe_OM18131E_1_2203.book Page 318 Tuesday, February 22, 2022 9:51 AM
