ESP TOYOTA GR86 2022 Notices Demploi (in French)

301
6
6-3. Entretien à faire soi-même
Entretien et soin
6-3.Entretien à faire soi-mêmePrécautions concer nant
l'entretien à faire
soi-même
Si vous décidez d'effectuer
vous-même les opérations d'entre-
tien, veillez à bien suivre la procé-
dure décrite dans les sections
correspondantes.
Entretien
ÉlémentsPièces et outils
État de la batterie
( P.308)
• Eau chaude
• Bicarbonate de
soude
• Graisse
• Clé conventionnelle
(pour les boulons de
bridage des bornes)
• Eau distillée
Niveau de liquide
de refroidisse-
ment moteur
( P.307)
• Le “TOYOTA
Genuine 50/50
Pre-mixed Super
Long Life Coolant
BLUE” «Réfrigérant
BLEU à longue durée
de vie pré-mélangé
50/50 original
TOYOTA» ou un
liquide de refroidisse-
ment haut de gamme
équivalent, à base
d'éthylène glycol, ne
contenant ni silicates,
ni amines, ni nitrites,
ni borates et issu de
la technologie des
acides organiques
hybrides longue
durée.
Niveau de liquide
de refroidisse-
ment moteur
( P.307)
• Entonnoir (réservé
aux ajouts de liquide
de refroidissement)
Niveau d'huile
moteur ( P.305)
• Huile “Toyota
Genuine Motor Oil”
«Huile moteur Toyota
d’origine» ou équiva-
lent
• Chiffon ou
essuie-tout en papier
• Entonnoir (réservé
aux appoints en huile
moteur)
Fusibles ( P.330)
• Fusible de même
ampérage que celui
d'origine

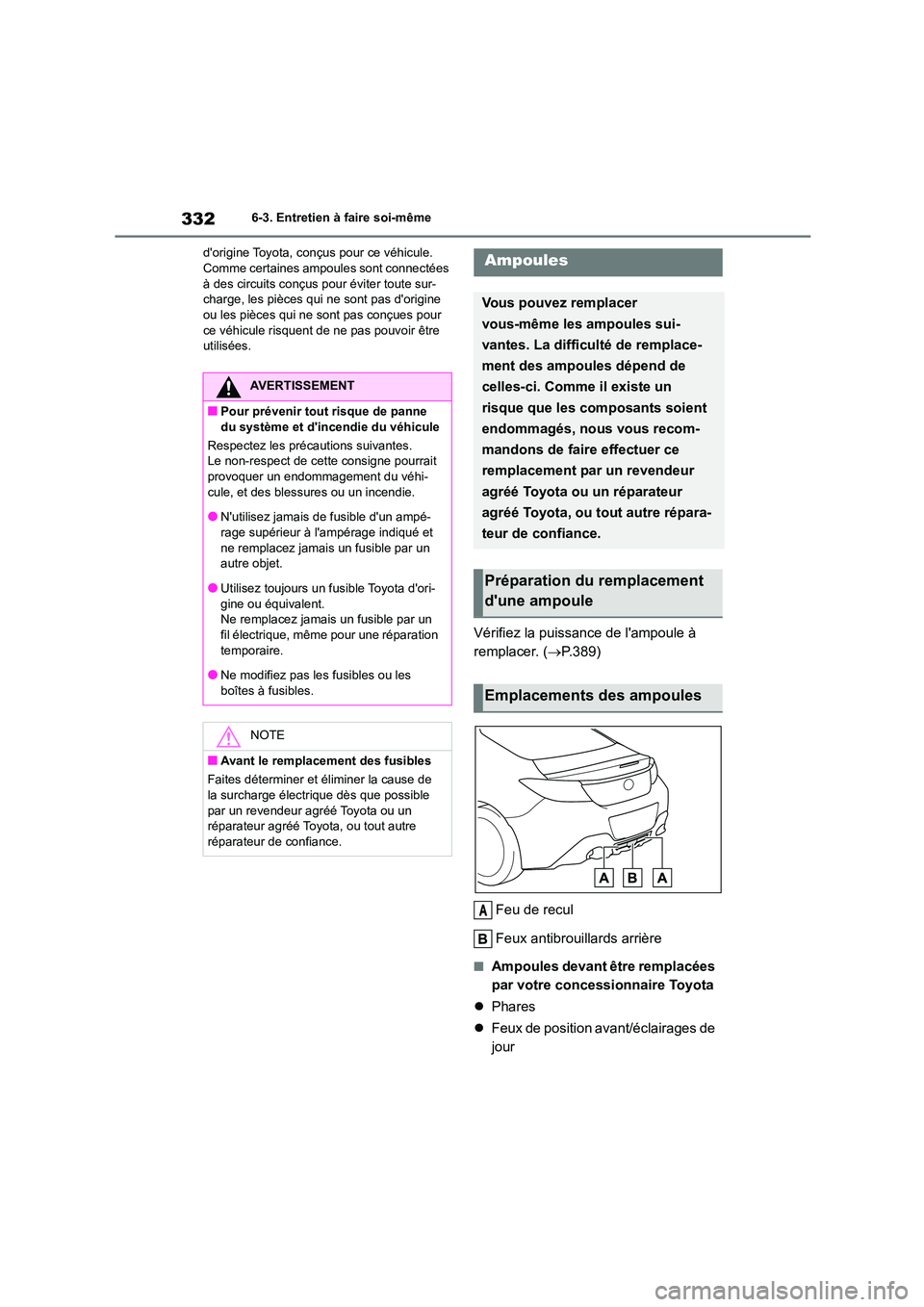

Ampoules
( P.332)
• Ampoule avec même
numéro et même
puissance que celle
d'origine
• Tournevis cruciforme
• Tournevis plat
Radiateur et
condenseur
( P.308)


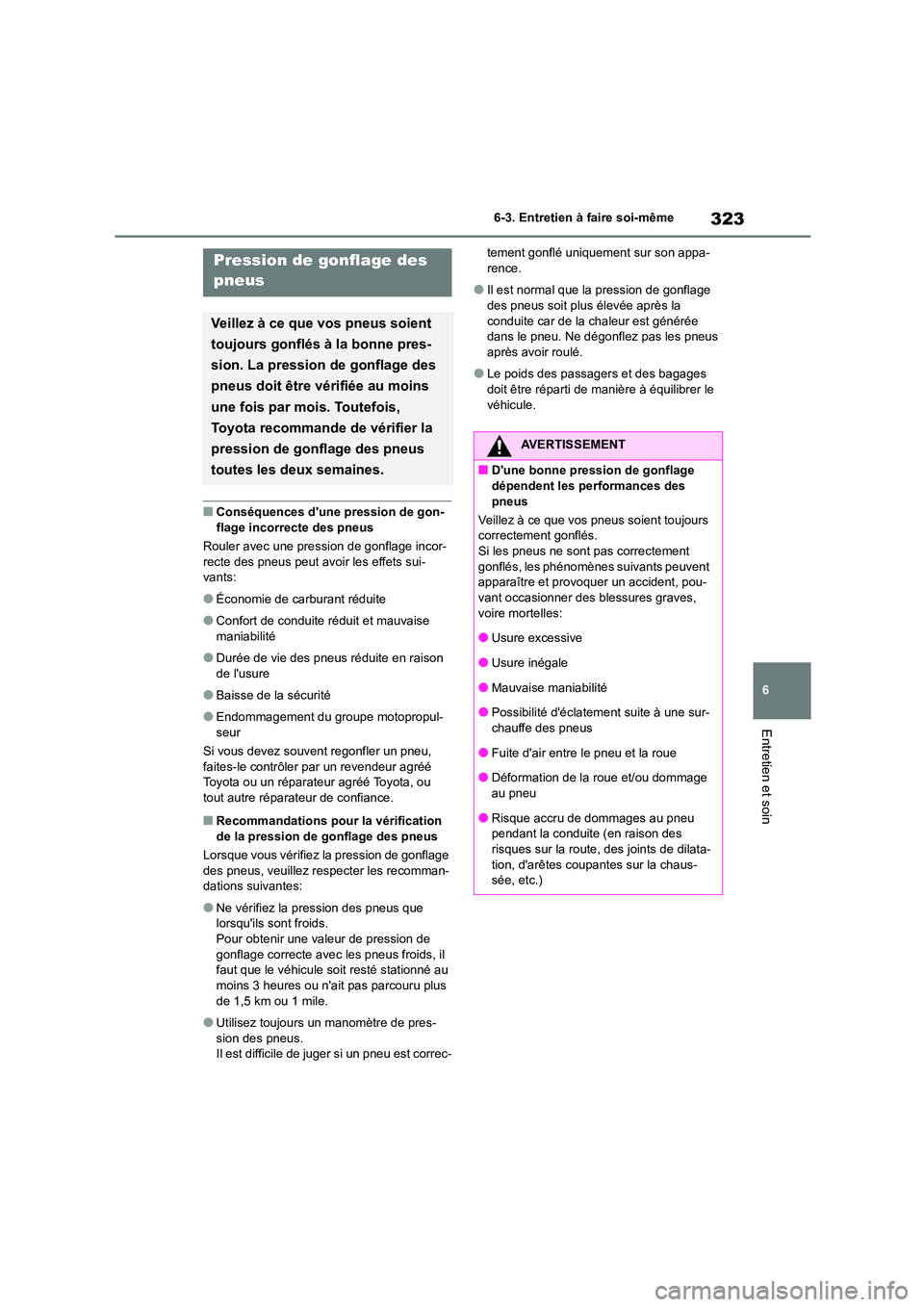

Pression de gon-
flage des pneus
( P.323)
• Manomètre de pres-
sion des pneus
• Source d'air com-
primé
Liquide de
lave-vitre
( P.311)
• Eau ou liquide de
lave-vitre contenant
de l'antigel (pour une
utilisation en hiver)
• Entonnoir (réservé
aux ajouts d'eau ou
de liquide de
lave-vitre)
ÉlémentsPièces et outils

307
6
6-3. Entretien à faire soi-même
Entretien et soin
moteur entre les intervalles d'entretien de l'huile.
●Lorsque le moteur est neuf, immédiate-ment après l'achat du véhicule ou après le
remplacement du moteur, par exemple
●Si une huile de qualité insuffisante ou
d'une viscosité inappropriée est utilisée
●Lors de la conduite à grande vitesse ou
avec des charges lourdes, ou en accélé-
rant ou en décélérant fréquemment
●Lorsque vous laissez le moteur au ralenti
pendant une longue période ou si vous
conduisez fréquemment dans un trafic dense
Le niveau du liquide de refroidissement
est correct lorsqu'il se trouve entre les
repères “FULL” et “LOW” du réservoir,
lorsque le moteur est froid.
■Réservoir de liquide de refroidis-
sement moteur
Bouchon du réservoir
Repère “FULL”
Repère “LOW”
Si le niveau est sur ou sous le repère “LOW”
, faites l'appoint en liquide de refroidisse-
ment, jusqu'au repère “FULL”. ( P.376)
■Sélection du liquide de refroidissement
Utilisez uniquement le liquide “TOYOTA
Genuine 50/50 Pre-mixed Super Long Life
Coolant BLUE” «Réfrigérant BLEU à longue
AVERTISSEMENT
■Huile moteur usagée
●L'huile moteur contient des contami-
nants potentiellement nocifs suscep- tibles de provoquer des problèmes de
peau, tels que des inflammations et un
cancer de la peau, vous devez donc évi- ter tout contact prolongé et répété avec
celle-ci. Pour retirer de l'huile moteur
usagée de votre peau, lavez-vous abon- damment avec de l'eau et du savon.
●Mettez votre huile et vos filtres usagés
au rebut de manière sûre et respon-
sable. Ne jetez pas l'huile et les filtres usagés avec les déchets ménagers,
dans les égouts ou sur le sol. Pour toute
information relative à la mise au rebut et au recyclage, appelez un concession-
naire ou un réparateur agréé Toyota,
une station-service ou un magasin d'accessoires auto, ou encore tout autre
professionnel qualif ié et convenable-
ment équipé.
●Ne laissez pas l'huile moteur usagée à
la portée des enfants.
NOTE
■Pour prévenir tout dommage grave
du moteur
Vérifiez régulièrement le niveau d'huile.
■Lorsque vous faites une vidange
d'huile moteur
●Veillez à ne pas verser d'huile moteur
sur les composants du véhicule.
●Évitez de trop remplir, sous peine
d'occasionner des dommages au
moteur.
●Vérifiez le niveau d'huile sur la jauge
chaque fois que vous en ajoutez.
●Veillez à bien revisser et serrer le bou-
chon de remplissage d'huile moteur.
Vérification du liquide de
refroidissement
A
C

3086-3. Entretien à faire soi-même
durée de vie pré-mélangé 50/50 original TOYOTA» ou un liquide de refroidissement
haut de gamme équivalent, à base d'éthylène
glycol, ne contenant ni si licates, ni amines, ni nitrites, ni borates et issu de la technologie
des acides organiques hybrides longue
durée.
Le liquide “TOYOTA Genuine 50/50 Pre-mixed Super Long Life Coolant BLUE”
«Réfrigérant BLEU à longue durée de vie
pré-mélangé 50/50 original TOYOTA» est un
mélange composé à 50% de liquide de refroi- dissement et à 50% d'eau déminéralisée.
(Température minimum: -35°C [-31°F])
Pour de plus amples renseignements sur le
liquide de refroidissement moteur, contactez un concessionnaire ou un réparateur agréé
Toyota, ou tout autre professionnel qualifié et
convenablement équipé.
■Si le niveau du liquide de refroidisse- ment redescend peu de temps après le
remplissage
Contrôlez visuellement le radiateur, les
durites, les bouchons du réservoir de liquide de refroidissement moteur, le robinet de
vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à
votre concessionnaire Toyota d'effectuer un contrôle sous pression du bouchon et de
rechercher les fuites éventuelles dans le cir-
cuit de refroidissement.
Vérifiez le radiateur et le condenseur et
débarrassez-les de tout corps étranger.
Si vous constatez que l'une des pièces
ci-dessus est très sale ou si vous n'êtes
pas sûr de son état, faites contrôler
votre véhicule par un revendeur agréé
Toyota ou un réparateur agréé Toyota,
ou tout autre réparateur de confiance.
Contrôlez la batterie comme suit.
■Extérieur de la batterie
Vérifiez que les bornes de la batterie ne
sont pas corrodées, que les connexions
ne sont pas desserrées, que les câbles
ne sont pas entaillés et que la bride est
AVERTISSEMENT
■Lorsque le moteur est chaud
N'ouvrez pas le bouchon du réservoir de liquide de refroidissement moteur.
( P.378)
Le liquide de refroidissement, brûlant et
sous pression, risque de gicler si vous reti- rez le bouchon, et de vous blesser grave-
ment, en vous brûlant.
NOTE
■Lorsque vous faites l'appoint en
liquide de refroidissement
Le liquide de refroidissement n'est ni de
l'eau pure, ni un antigel classique. Le mélange correct entre eau et antigel doit
être respecté pour garantir une lubrifica-
tion, une protection anticorrosion et un refroidissement perform ants. Veuillez lire
l'étiquette du bidon d'antigel ou du liquide
de refroidissement.
■Si vous renversez du liquide de
refroidissement
Rincez abondamment à l'eau claire pour
éviter tout dommage aux pièces ou à la peinture.
Vérification du radiateur et du
condenseur
AVERTISSEMENT
■Lorsque le moteur est chaud
Ne touchez pas le radiateur ou le conden-
seur, qui peuvent être très chauds et donc vous blesser gravement, en vous brûlant
par exemple.
Batterie

3106-3. Entretien à faire soi-même
pour verrouiller/déverrouiller les portes.
●Démarrez le moteur avec le contact du
moteur sur ACC. Le moteur peut ne pas démarrer lorsque le contact du moteur est
placé sur arrêt. Cependant, le moteur fonc-
tionne normalement à partir de la deu- xième tentative.
●Le mode du contact du moteur est enregis-tré par le véhicule. Si la batterie est
débranchée et rebranchée, le véhicule
rétablit le mode dans lequel se trouvait le
contact du moteur avant que la batterie ne soit débranchée. Assurez-vous d'arrêter le
moteur avant de débrancher la batterie.
Soyez particulièrement prudent au moment de brancher la batterie si vous
ignorez dans quel mode était le contact du
moteur avant que la batterie ne soit débranchée.
Si le moteur ne démarre pas même après
plusieurs tentatives, contactez un conces-
sionnaire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et convena-
blement équipé.
AVERTISSEMENT
■Composants chimiques de la batterie
Les batteries contiennent de l'acide sulfu-
rique toxique et corrosif, produisant des vapeurs d'hydrogène inflammables et
explosives. Pour réduir e les risques d'acci-
dent grave, voire mortel, respectez les précautions suivantes lorsque vous inter-
venez sur ou à proximité de la batterie:
●Ne provoquez pas d'étincelles en tou- chant les bornes de la batterie avec des
outils.
●Ne fumez pas et n'utilisez pas d'allu- mette à proximité de la batterie.
●Évitez tout contact avec les yeux, la
peau et les vêtements.
●N'ingérez ou n'inhalez jamais l'électro-
lyte.
●Portez des lunettes de protection lorsque vous travaillez à proximité de la
batterie.
●Ne laissez pas les enfants s'approcher
de la batterie.
■Où charger la batterie en toute sécu- rité
Rechargez toujours la batterie à l'air libre.
Ne chargez pas la batterie dans un garage
ou un local fermé sans aération suffisante.
■Mesures d'urgence concernant l'élec-
trolyte
●En cas de contact de l'électrolyte avec
les yeux
Rincez-vous les yeux à l'eau claire pen-
dant 15 minutes au moins et consultez immédiatement un médecin. Dans la
mesure du possible, continuez à appliquer
de l'eau sur les yeux, à l'aide d'une éponge ou d'une serviette, pendant le tra-
jet jusqu'au service médical le plus proche.
●En cas de contact de l'électrolyte avec la peau
Lavez abondamment la partie concernée.
Consultez immédiatement un médecin si
vous ressentez une douleur ou une brû- lure.
●En cas de contact de l'électrolyte avec
les vêtements
Il risque de traverser les vêtements et d'atteindre la peau. Retirez immédiate-
ment le vêtement et appliquez si néces-
saire la procédure décrite précédemment.
●En cas d'ingestion accidentelle d'élec-
trolyte
Buvez de l'eau ou du lait en grande quan-
tité. Consultez un médecin de toute urgence.
NOTE
■Lorsque vous rechargez la batterie
Ne rechargez jamais la batterie lorsque le moteur tourne. Veillez également à ce que
tous les accessoires soient hors tension.

313
6
6-3. Entretien à faire soi-même
Entretien et soin
Permutez les roues dans l'ordre indi-
qué.
Avant
Afin d'uniformiser l'usure des pneus et de
prolonger leur durée de vie, Toyota vous
recommande de procéder à leur permutation
aux mêmes périodicités que leur contrôle.
AVERTISSEMENT
■Lorsque vous inspectez ou rempla-
cez les pneus
Respectez les précautions suivantes pour
prévenir tout risque d'accident. Ne pas respecter ces consignes risque de
causer des dommages aux pièces de la
transmission et d'être à l'origine de carac- téristiques de mani abilité dangereuses,
susceptibles de causer un accident grave,
voire mortel.
●Veillez à ce que les 4 pneus soient
conformes aux préconisations en
dimensions et à ce qu'ils soient tous les 4 de même dimension, fabricant,
marque et profil.
●Ne montez pas des pneus de dimen- sions différentes de celles recomman-
dées par Toyota.
●Utilisez uniquement des pneus à struc- ture radiale.
●Ne montez pas sur le même véhicule
des pneus été, neige et toutes saisons.
●N'utilisez pas des pneus ayant été utili-
sés sur un autre véhicule.
N'utilisez pas des pneus si vous ne
savez pas comment ils ont été utilisés auparavant.
NOTE
■Pneus taille basse
Les pneus taille basse risquent de causer
plus de dommages aux jantes que les pneus standard, en cas de choc violent
avec le revêtement de la route. Par consé-
quent, soyez attentif aux recommanda- tions suivantes:
●Veillez à ce que vos pneus soient tou-
jours gonflés à la bonne pression. Si les pneus sont sous-gonflés, ils sont expo-
sés à des dommages plus importants.
●Évitez les nids-de- poule, les chaussées
inégales, les bordures de trottoir et
autres obstacles sur la route. Le non-respect de ces précautions peut
causer des dommages graves aux
pneus et aux roues.
■Si la pression de gonflage de tous les
pneus baisse pendant la conduite
Arrêtez-vous, sous peine de détériorer
complètement vos pneus et/ou vos jantes.
■Conduite sur routes en mauvais état
Faites très attention lorsque vous roulez sur des routes dont le revêtement est ins-
table ou comporte des nids-de-poule.
Ces conditions sont susceptibles d'occa- sionner une perte de pression de gonflage
des pneus, réduisant la capacité d'absorp-
tion des chocs des pneus. Par ailleurs, les pneus eux-mêmes, mais aussi les jantes
et la carrosserie du véhicule peuvent être
endommagés en cas de conduite sur une route en mauvais état.
Permutation des roues
A

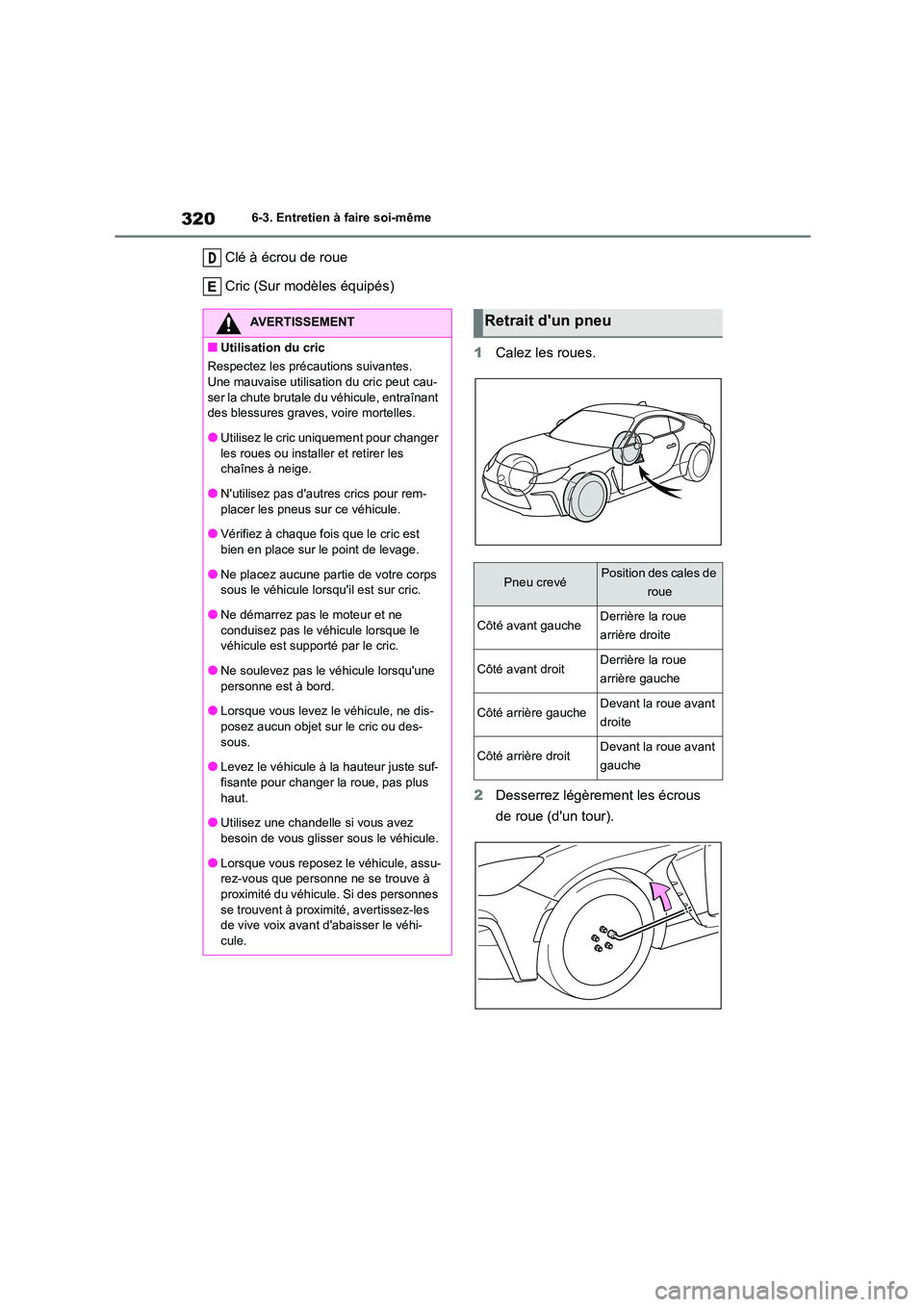

3206-3. Entretien à faire soi-même
Clé à écrou de roue
Cric (Sur modèles équipés)
1 Calez les roues.
2 Desserrez légèrement les écrous
de roue (d'un tour).
D
AVERTISSEMENT
■Utilisation du cric
Respectez les précautions suivantes.
Une mauvaise utilisation du cric peut cau-
ser la chute brutale du véhicule, entraînant des blessures graves, voire mortelles.
●Utilisez le cric uniquement pour changer
les roues ou installer et retirer les chaînes à neige.
●N'utilisez pas d'autres crics pour rem-
placer les pneus sur ce véhicule.
●Vérifiez à chaque fois que le cric est
bien en place sur le point de levage.
●Ne placez aucune partie de votre corps sous le véhicule lorsqu'il est sur cric.
●Ne démarrez pas le moteur et ne
conduisez pas le véhicule lorsque le véhicule est supporté par le cric.
●Ne soulevez pas le véhicule lorsqu'une
personne est à bord.
●Lorsque vous levez le véhicule, ne dis-
posez aucun objet sur le cric ou des-
sous.
●Levez le véhicule à la hauteur juste suf-
fisante pour changer la roue, pas plus
haut.
●Utilisez une chandelle si vous avez besoin de vous glisser sous le véhicule.
●Lorsque vous reposez le véhicule, assu-
rez-vous que personne ne se trouve à proximité du véhicule . Si des personnes
se trouvent à proximité, avertissez-les
de vive voix avant d'abaisser le véhi- cule.
Retrait d'un pneu
Pneu crevéPosition des cales de
roue
Côté avant gaucheDerrière la roue
arrière droite
Côté avant droitDerrière la roue
arrière gauche
Côté arrière gaucheDevant la roue avant
droite
Côté arrière droitDevant la roue avant
gauche

3226-3. Entretien à faire soi-même
des rondelles avec le voile de la jante.
Partie conique
Voile de la jante
3 Reposez le véhicule au sol.
4 Serrez fermement chaque écrou de
roue, à deux ou trois reprises, dans
l'ordre indiqué sur la figure.
Couple de serrage:
120 N•m (12,2 kgf•m, 89 ft•lbf)
5 Rangez le cric et tous les outils.
A
AVERTISSEMENT
■Lors de l'installation d'un pneu
Le non-respect de ces précautions peut
causer le desserrage des écrous de roue
et la perte de la roue, entraînant des bles- sures graves, voire mortelles.
●Ne mettez jamais d'huile ou de graisse
sur les boulons ou les écrous de roue.
L'huile et la graisse pourraient provoquer un serrage excessif des écrous de roue et
causer des dommages au boulon ou à la
roue à disque. De plus, l'huile ou la graisse risque d'être à l'origine d'un desserrage
des écrous de roue et de la perte de la
roue, avec pour conséquence un risque d'accident grave. Nettoyez l'huile ou la
graisse éventuellement présente sur les
boulons ou les écrous de roue.
●Après tout changement de roue, faites
resserrer les écrous de roue à la clé
dynamométrique dans les plus brefs délais, au couple de 120 N•m (12,2
kgf•m, 89 ft•lbf).
●Ne remontez pas l'enjoliveur s'il est en très mauvais état, car il risquerait de se
décrocher de la roue pendant la marche
du véhicule.
●Lors de l'installation d'un pneu, utilisez uniquement des écrous de roue spécia-
lement conçus pour le type de roue
concerné.
●Si vous constatez la moindre entaille ou
déformation au niveau des boulons, du
filetage des écrous ou du logement des boulons de la roue, faites contrôler votre
véhicule par un revendeur agréé Toyota
ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.

323
6
6-3. Entretien à faire soi-même
Entretien et soin
■Conséquences d'une pression de gon-
flage incorrecte des pneus
Rouler avec une pression de gonflage incor-
recte des pneus peut avoir les effets sui- vants:
●Économie de carburant réduite
●Confort de conduite réduit et mauvaise
maniabilité
●Durée de vie des pneus réduite en raison
de l'usure
●Baisse de la sécurité
●Endommagement du groupe motopropul-
seur
Si vous devez souvent regonfler un pneu,
faites-le contrôler par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou
tout autre réparateur de confiance.
■Recommandations pour la vérification
de la pression de gonflage des pneus
Lorsque vous vérifiez la pression de gonflage des pneus, veuillez respecter les recomman-
dations suivantes:
●Ne vérifiez la pression des pneus que
lorsqu'ils sont froids.
Pour obtenir une valeur de pression de gonflage correcte avec les pneus froids, il
faut que le véhicule soit resté stationné au
moins 3 heures ou n'ait pas parcouru plus de 1,5 km ou 1 mile.
●Utilisez toujours un manomètre de pres-sion des pneus.
Il est difficile de juger si un pneu est correc-
tement gonflé uniquement sur son appa- rence.
●Il est normal que la pression de gonflage des pneus soit plus élevée après la
conduite car de la chaleur est générée
dans le pneu. Ne dégonflez pas les pneus après avoir roulé.
●Le poids des passagers et des bagages doit être réparti de manière à équilibrer le
véhicule.
Pression de gonflage des
pneus
Veillez à ce que vos pneus soient
toujours gonflés à la bonne pres-
sion. La pression de gonflage des
pneus doit être vérifiée au moins
une fois par mois. Toutefois,
Toyota recommande de vérifier la
pression de gonflage des pneus
toutes les deux semaines.
AVERTISSEMENT
■D'une bonne pression de gonflage
dépendent les performances des pneus
Veillez à ce que vos pneus soient toujours
correctement gonflés.
Si les pneus ne sont pas correctement gonflés, les phénomènes suivants peuvent
apparaître et provoquer un accident, pou-
vant occasionner des blessures graves, voire mortelles:
●Usure excessive
●Usure inégale
●Mauvaise maniabilité
●Possibilité d'éclatement suite à une sur-
chauffe des pneus
●Fuite d'air entre le pneu et la roue
●Déformation de la roue et/ou dommage
au pneu
●Risque accru de dommages au pneu pendant la conduite (en raison des
risques sur la route, des joints de dilata-
tion, d'arêtes coupantes sur la chaus- sée, etc.)

329
6
6-3. Entretien à faire soi-même
Entretien et soin
4 Insérez une pile neuve, borne “+”
orientée vers le haut, comme indi-
quée sur l'illustration.
5 Alignez la partie saillante avec la
fente et installez le cache.
AVERTISSEMENT
■Précautions relatives à la batterie
Respectez les précautions suivantes. Le non-respect de ces précautions peut occa-
sionner des blessures graves, voire mor-
telles.
●N'avalez pas la pile. Cela pourrait pro-
voquer des brûlures chimiques.
●La clé électronique est alimentée par une pile bouton. Si une pile est avalée,
elle peut causer de graves brûlures
chimiques en seulement 2 heures et peut entraîner la mort ou des blessures
graves.
●Gardez les piles neuves et retirées hors
de portée des enfants.
●Si le couvercle ne peut pas être ferme-
ment fermé, cessez d'utiliser la clé élec-
tronique et rangez la clé à un endroit que les enfants ne peuvent pas
atteindre, puis contactez un revendeur
agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de
confiance.
●Si vous avalez accidentellement une pile ou si vous mettez une pile dans une
partie de votre corps, consultez immé-
diatement un médecin.
■Pour éviter l'explosion de la pile ou la fuite de liquide ou de gaz inflam-
mable
●Remplacez la pile par une pile neuve du
même type. Si un mauvais type de pile est utilisé, elle peut exploser.
●N'exposez pas les piles à une pression
extrêmement basse due à la haute alti- tude ou à des températures extrême-
ment élevées.
●Ne brûlez pas, ne cassez pas et ne découpez pas une pile.
■Précautions relatives à la pile au
lithium
●AT T E N T I O NIL Y A UN RISQUE D'EXPLOSION
SI LA PILE EST REMPLACÉE PAR
UN TYPE DE PILE INCORRECT.DÉBARRASSEZ-VOUS DES PILES
USAGÉES CONFORMÉMENT AUX
INSTRUCTIONS
●Les piles ne doivent pas être exposées
à une source de chaleur excessive, telle
que le rayonnement solaire, le feu, etc.
NOTE
■Pour retrouver un fonctionnement
normal après remplacement de la pile
Respectez les précautions suivantes pour
prévenir tout risque d'accident:

3326-3. Entretien à faire soi-même
d'origine Toyota, conçus pour ce véhicule. Comme certaines ampoul es sont connectées
à des circuits conçus pour éviter toute sur-
charge, les pièces qui ne sont pas d'origine ou les pièces qui ne sont pas conçues pour
ce véhicule risquent de ne pas pouvoir être
utilisées.
Vérifiez la puissance de l'ampoule à
remplacer. ( P.389)
Feu de recul
Feux antibrouillards arrière
■Ampoules devant être remplacées
par votre concessionnaire Toyota
 Phares
 Feux de position avant/éclairages de
jour
AVERTISSEMENT
■Pour prévenir tout risque de panne du système et d'incendie du véhicule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait
provoquer un endommagement du véhi- cule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampé-
rage supérieur à l'ampérage indiqué et ne remplacez jamais un fusible par un
autre objet.
●Utilisez toujours un fusible Toyota d'ori- gine ou équivalent.
Ne remplacez jamais un fusible par un
fil électrique, même pour une réparation temporaire.
●Ne modifiez pas les fusibles ou les
boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites déterminer et éliminer la cause de la surcharge électrique dès que possible
par un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout autre réparateur de confiance.
Ampoules
Vous pouvez remplacer
vous-même les ampoules sui-
vantes. La difficulté de remplace-
ment des ampoules dépend de
celles-ci. Comme il existe un
risque que les composants soient
endommagés, nous vous recom-
mandons de faire effectuer ce
remplacement par un revendeur
agréé Toyota ou un réparateur
agréé Toyota, ou tout autre répara-
teur de confiance.
Préparation du remplacement
d'une ampoule
Emplacements des ampoules
A
