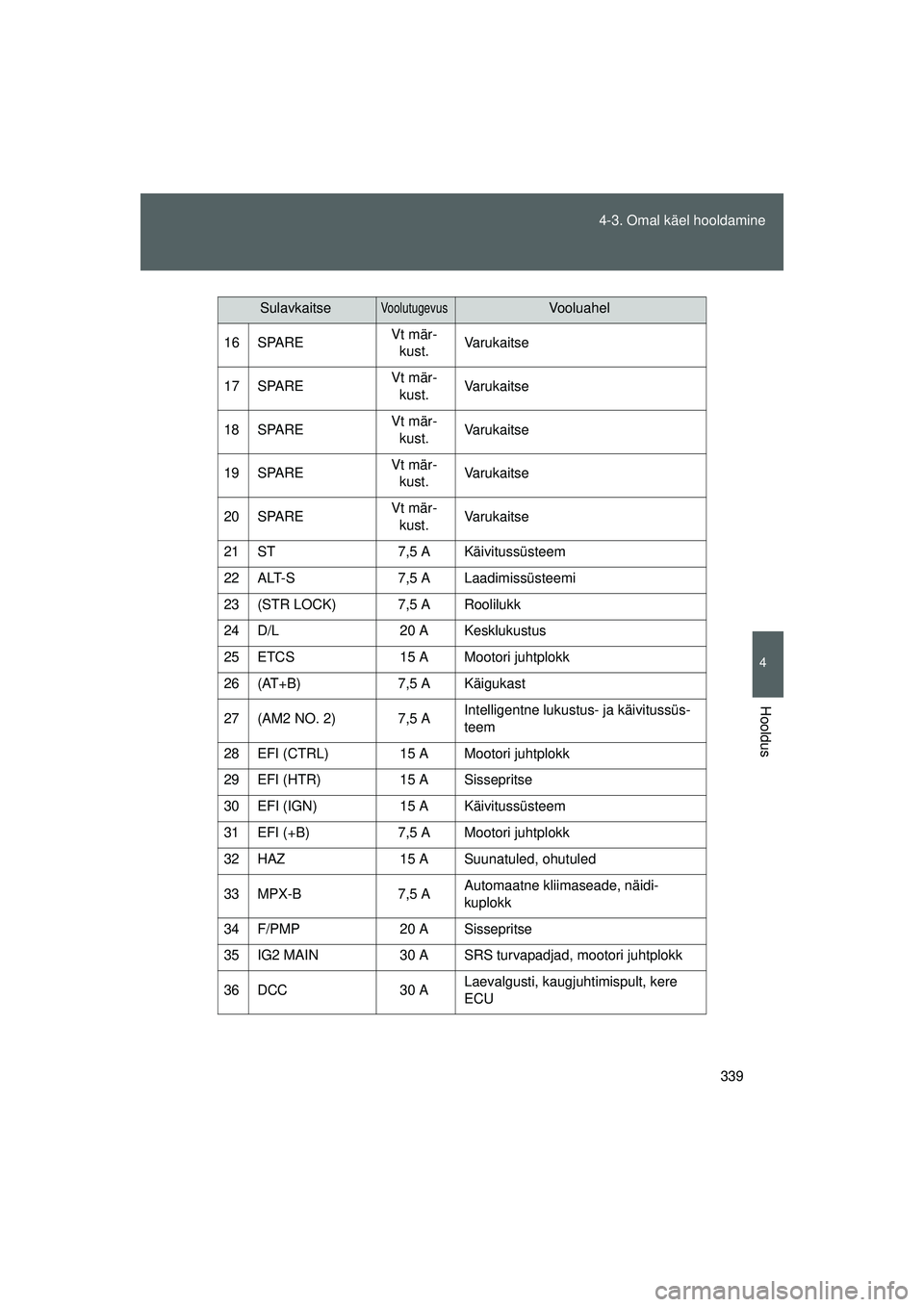

4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
16 SPARE
Vt mär-
kust. Varukaitse
17 SPARE Vt mär-
kust. Varukaitse
18 SPARE Vt mär-
kust. Varukaitse
19 SPARE Vt mär-
kust. Varukaitse
20 SPARE Vt mär-
kust. Varukaitse
21 ST 7,5 A Käivitussüsteem
22 ALT-S 7,5 A Laadimissüsteemi
23 (STR LOCK) 7,5 A Roolilukk
24 D/L 20 A Kesklukustus
25 ETCS 15 A Mootori juhtplokk
26 (AT+B) 7,5 A Käigukast
27 (AM2 NO. 2) 7,5 A Intelligentne lukust
us- ja käivitussüs-
teem
28 EFI (CTRL) 15 A Mootori juhtplokk
29 EFI (HTR) 15 A Sissepritse
30 EFI (IGN) 15 A Käivitussüsteem
31 EFI (+B) 7,5 A Mootori juhtplokk
32 HAZ 15 A Suunatuled, ohutuled
33 MPX-B 7,5 A Automaatne kliimaseade, näidi-
kuplokk
34 F/PMP 20 A Sissepritse
35 IG2 MAIN 30 A SRS turvapadjad, mootori juhtplokk
36 DCC 30 A Laevalgusti, kaugjuhtimispult, kere
ECU
SulavkaitseVoolutugevusVooluahel
86_EE_18044EE.book Page 339 Sund
ay, September 21, 2014 6:33 PM

340
4-3. Omal käel hooldamine
GT86_EE
Märkus
Üks järgnevatest kaitsmetest: 7.5 A,
10 A, 15 A, 20 A, 25 A, 30 A.
37 HORN NO. 2 7,5 A Signaal
38 HORN NO. 1 7,5 A Signaal
39 H-LP LH LO 15 A Vasakpoolsed põhituled (lähituled)
40 H-LP RH LO 15 A Parempoolne lähituli
41 H-LP RH HI 10 A Vasakpoolne kaugtuli
42 H-LP RH HI 10 A Parempoolne kaugtuli
43 INJ 30 A Sissepritse
44 H-LP WASHER 30 A Esitulede puhastid
45 AM2 NO. 1 40 A Starter, mootori juhtplokk
46 EPS 80 A Elektriline roolivõimendi
47 A/B MAIN 15 A Turvapadjasüsteemis
48 ECU-B 7,5 A Kaugjuhtimispult, kere ECU
49 DOME 20 A Laevalgusti
50 IG2 7,5 A Mootori juhtplokk
SulavkaitseVoolutugevusVooluahel
86_EE_18044EE.book Page 340 Sunday, September 21, 2014 6:33 PM

341
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
■

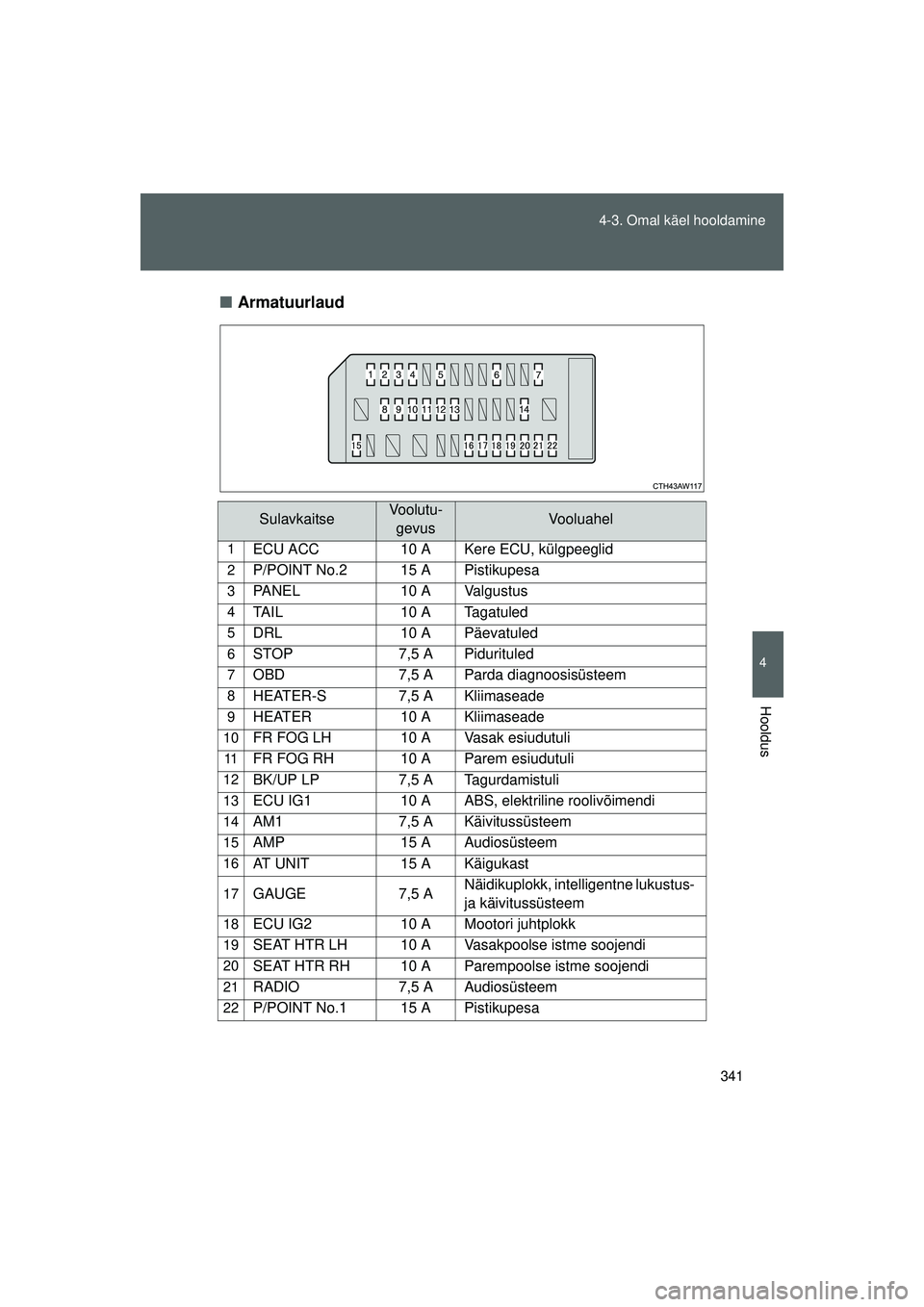

Armatuurlaud
SulavkaitseVoolutu-
gevusVooluahel
1ECU ACC 10 A Kere ECU, külgpeeglid
2P/POINT No.2 15 A Pistikupesa
3PANEL 10 A Valgustus
4TAIL 10 A Tagatuled
5DRL 10 A Päevatuled
6STOP 7,5 A Pidurituled
7OBD 7,5 A Parda diagnoosisüsteem
8HEATER-S 7,5 A Kliimaseade
9HEATER 10 A Kliimaseade
10FR FOG LH 10 A Vasak esiudutuli
11FR FOG RH 10 A Parem esiudutuli
12BK/UP LP 7,5 A Tagurdamistuli
13ECU IG1 10 A ABS, elektriline roolivõimendi
14AM1 7,5 A Käivitussüsteem
15AMP 15 A Audiosüsteem
16AT UNIT 15 A Käigukast
17GAUGE 7,5 A Näidikuplokk, intelligentne lukustus-
ja käivitussüsteem
18ECU IG2 10 A Mootori juhtplokk
19SEAT HTR LH 10 A Vasakpoolse istme soojendi
20SEAT HTR RH 10 A Parempoolse istme soojendi
21RADIO 7,5 A Audiosüsteem
22P/POINT No.1 15 A Pistikupesa
86_EE_18044EE.book Page 341 Sund
ay, September 21, 2014 6:33 PM

342
4-3. Omal käel hooldamine
GT86_EE
■

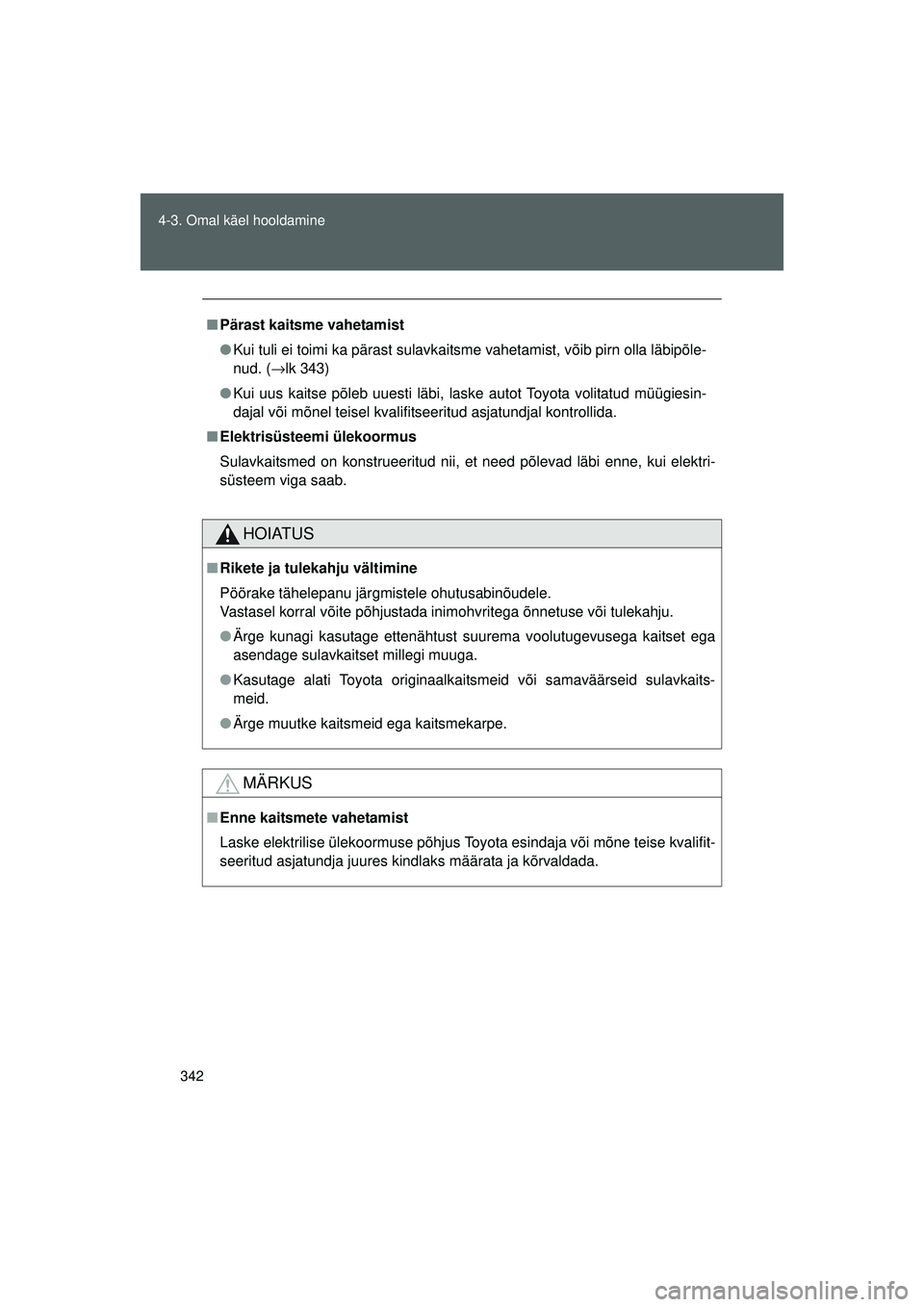

Pärast kaitsme vahetamist
● Kui tuli ei toimi ka pärast sulavkaitsme vahetamist, võib pirn olla läbipõle-
nud. ( →lk 343)
● Kui uus kaitse põleb uuesti läbi, laske autot Toyota volitatud müügiesin-
dajal või mõnel teisel kvalifitseeritud asjatundjal kontrollida.
■ Elektrisüsteemi ülekoormus
Sulavkaitsmed on konstrueeritud nii, et need põlevad läbi enne, kui elektri-
süsteem viga saab.
HOIATUS
■Rikete ja tulekahju vältimine
Pöörake tähelepanu järgmistele ohutusabinõudele.
Vastasel korral võite põhjustada inimohvritega õnnetuse või tulekahju.
● Ärge kunagi kasutage ettenähtust suurema voolutugevusega kaitset ega
asendage sulavkaitset millegi muuga.
● Kasutage alati Toyota originaalkaitsmeid või samaväärseid sulavkaits-
meid.
● Ärge muutke kaitsmeid ega kaitsmekarpe.
MÄRKUS
■Enne kaitsmete vahetamist
Laske elektrilise ülekoormuse põhjus Toyota esindaja või mõne teise kvalifit-
seeritud asjatundja juures kindlaks määrata ja kõrvaldada.
86_EE_18044EE.book Page 342 Sund ay, September 21, 2014 6:33 PM

343
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE

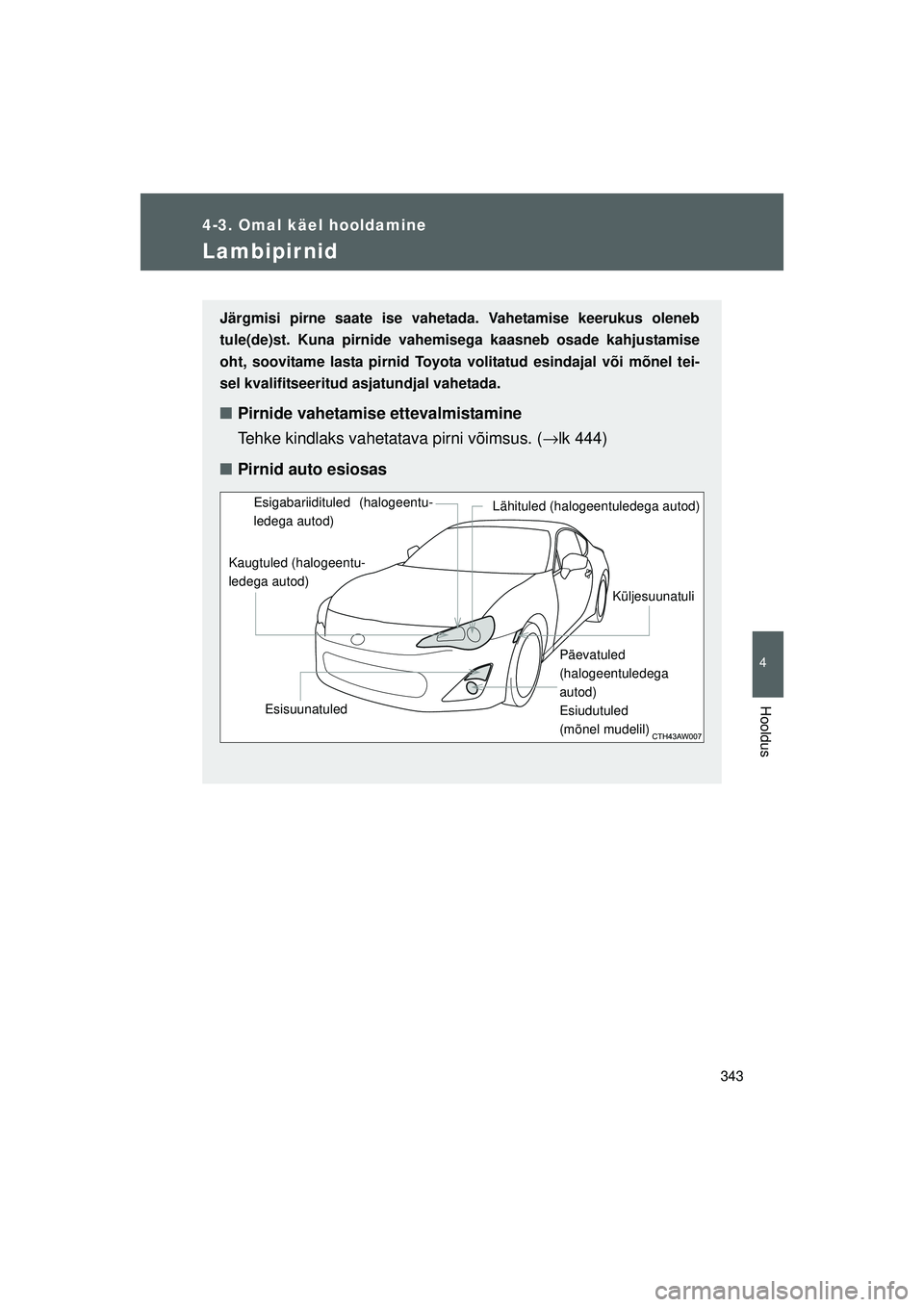

Lambipirnid
Järgmisi pirne saate ise vahetada. Vahetamise keerukus oleneb
tule(de)st. Kuna pirnide vahemisega kaasneb osade kahjustamise
oht, soovitame lasta pirnid Toyota volitatud esindajal või mõnel tei-
sel kvalifitseeritud asjatundjal vahetada.
■ Pirnide vahetamise ettevalmistamine
Tehke kindlaks vahetatava pirni võimsus. ( →lk 444)
■ Pirnid auto esiosas
Kaugtuled (halogeentu-
ledega autod)
Lähituled (halogeentuledega autod)
Küljesuunatuli
EsisuunatuledEsigabariidituled (halogeentu-
ledega autod)
Päevatuled
(halogeentuledega
autod)
Esiudutuled
(mõnel mudelil)
86_EE_18044EE.book Page 343 Sund ay, September 21, 2014 6:33 PM

344
4-3. Omal käel hooldamine
GT86_EE
■

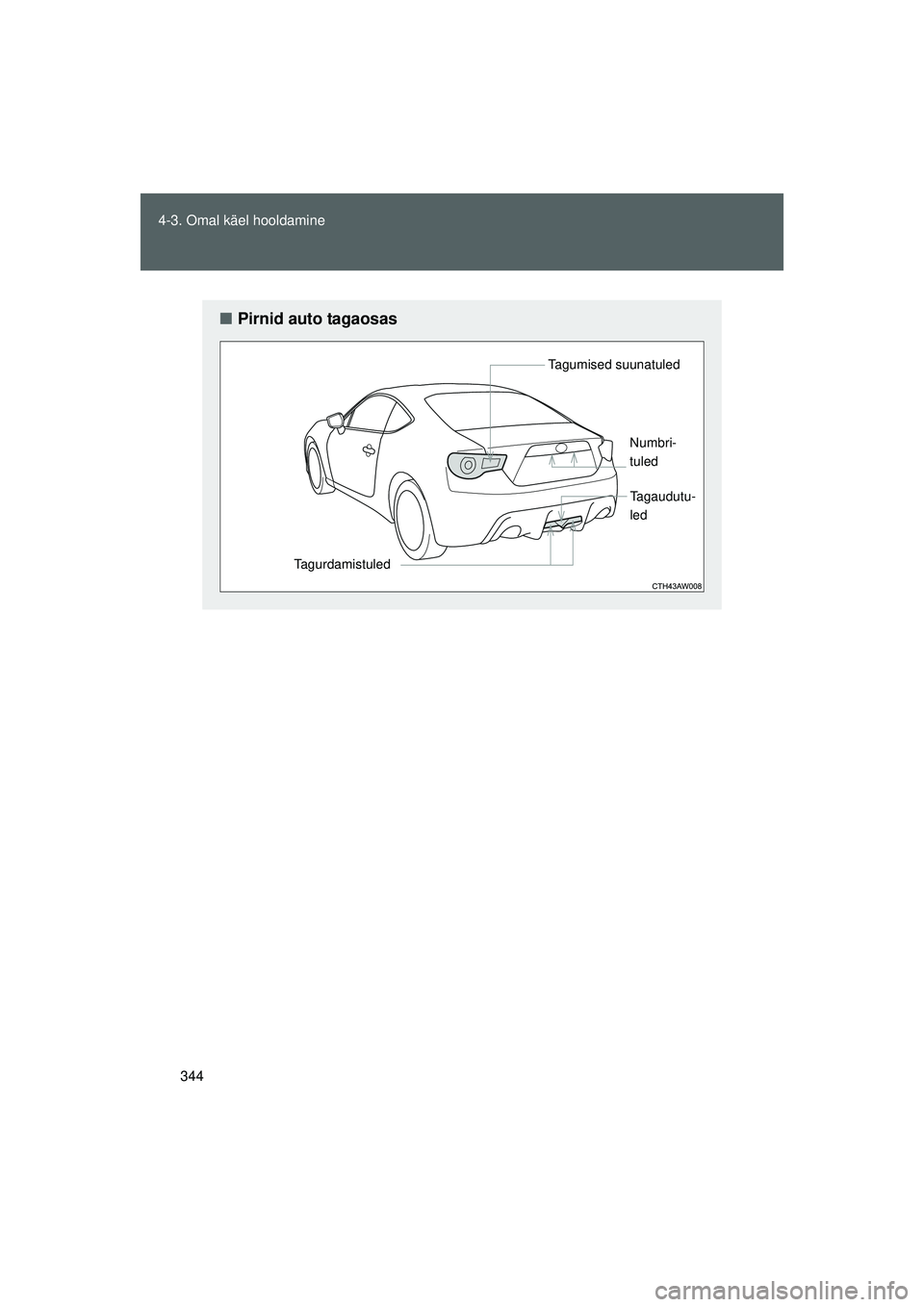

Pirnid auto tagaosas
Tagumised suunatuled
Tagurdamistuled Numbri-
tuled
Tagaudutu-
led
86_EE_18044EE.book Page 344 Sund
ay, September 21, 2014 6:33 PM

345
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE

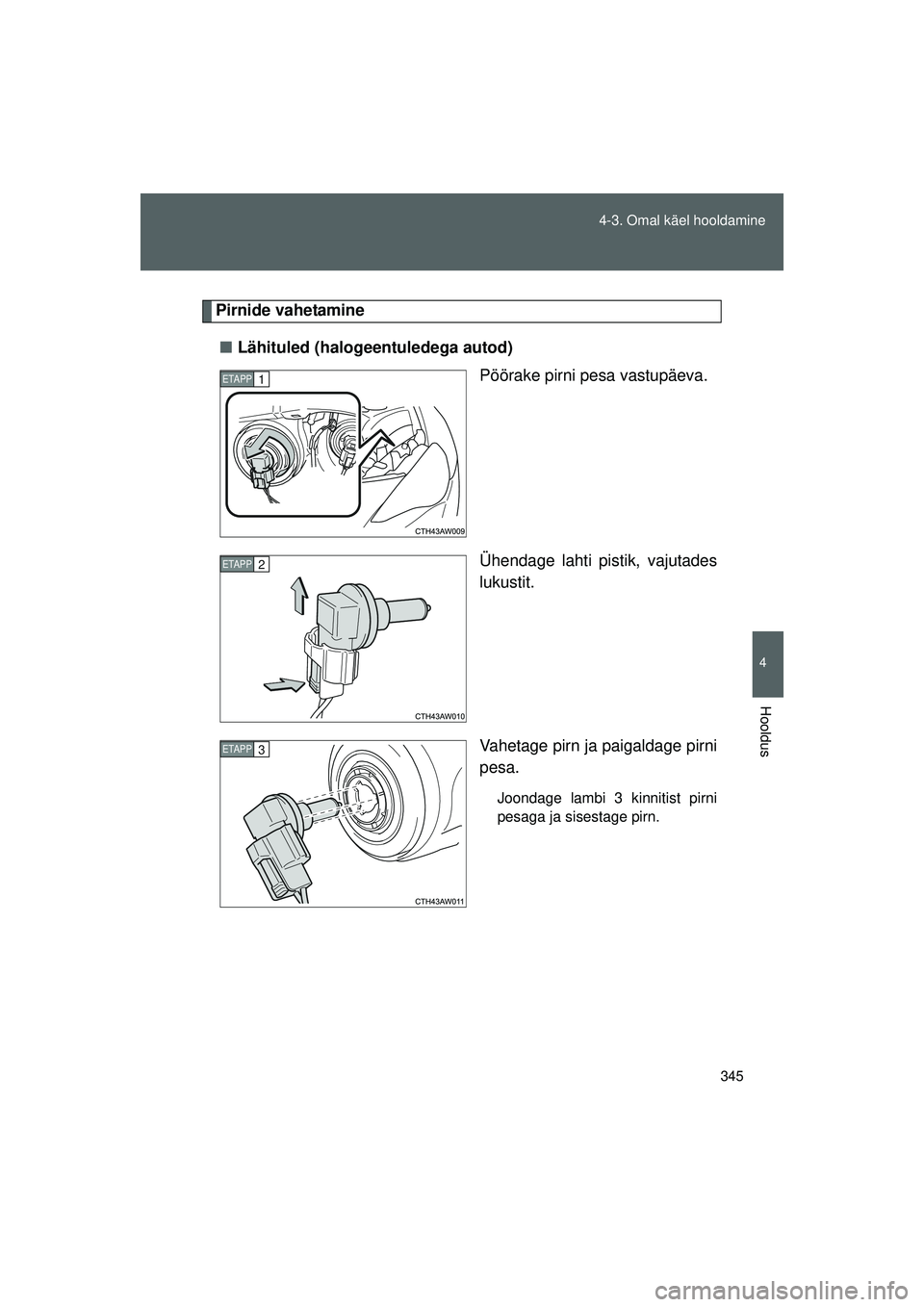

Pirnide vahetamine
■ Lähituled (halogeentuledega autod)
Pöörake pirni pesa vastupäeva.
Ühendage lahti pistik, vajutades
lukustit.
Vahetage pirn ja paigaldage pirni
pesa.
Joondage lambi 3 kinnitist pirni
pesaga ja sisestage pirn.
ETAPP1
ETAPP2
ETAPP3
86_EE_18044EE.book Page 345 Sund ay, September 21, 2014 6:33 PM

346
4-3. Omal käel hooldamine
GT86_EE
Pöörake pirni pesa ja kinnitage
see.
Raputage pirni pesa kergelt kont-
rollimaks, et pirn seisab kindlalt,
lülitage põhituled korraks sisse ja
kontrollige, et valgus ei hajuks
korpuses.
■

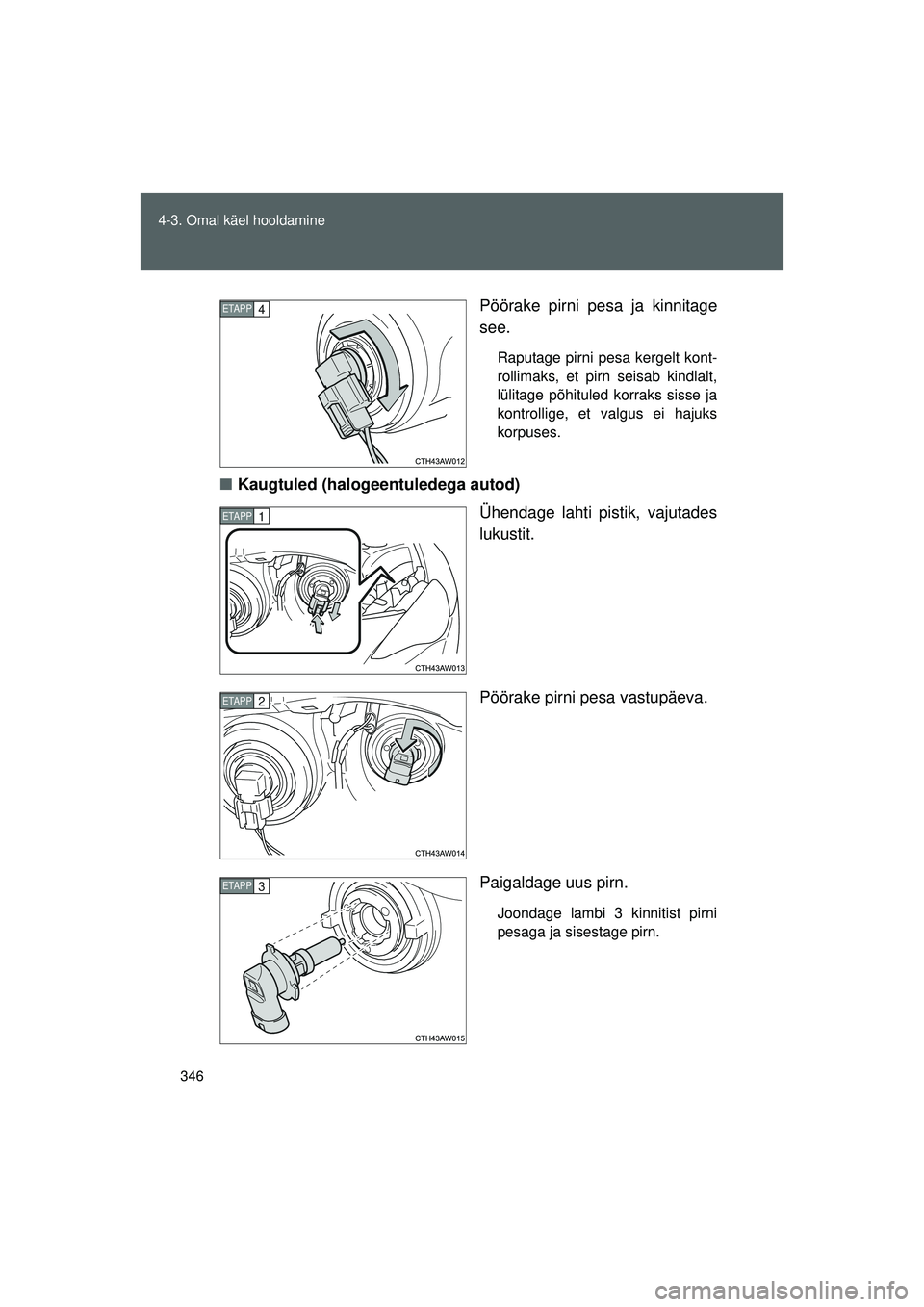

Kaugtuled (halogeentuledega autod)
Ühendage lahti pistik, vajutades
lukustit.
Pöörake pirni pesa vastupäeva.
Paigaldage uus pirn.
Joondage lambi 3 kinnitist pirni
pesaga ja sisestage pirn.
ETAPP4
ETAPP1
ETAPP2
ETAPP3
86_EE_18044EE.book Page 346 Sund ay, September 21, 2014 6:33 PM

347
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
Pöörake pirni ja kinnitage see.
Ühendage pistik.
Raputage pirni pesa kergelt kont-
rollimaks, et pirn seisab kindlalt,
lülitage põhituled korraks sisse ja
kontrollige, et valgus ei hajuks
korpuses.
■

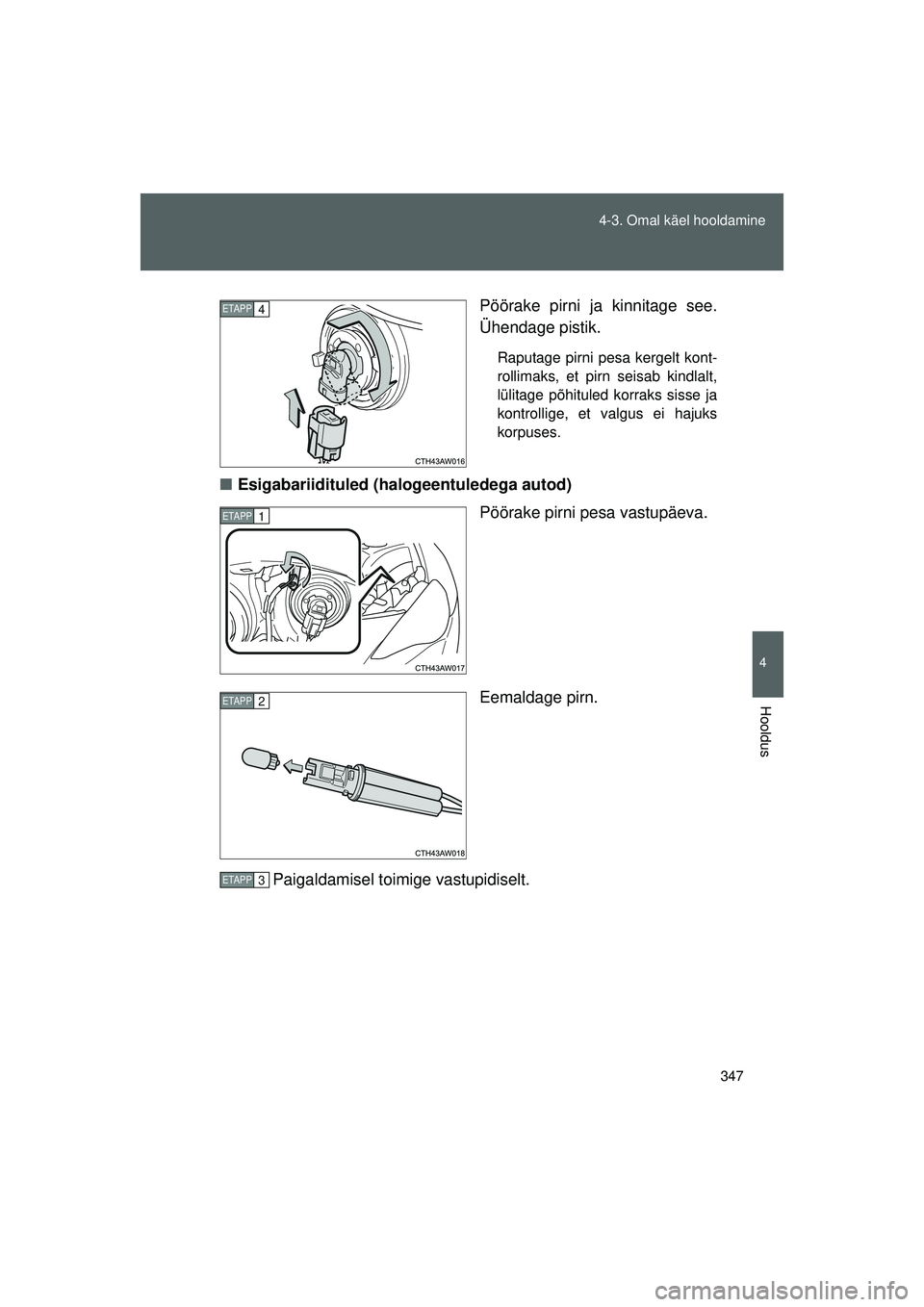

Esigabariidituled (halogeentuledega autod)
Pöörake pirni pesa vastupäeva.
Eemaldage pirn.
Paigaldamisel toimige vastupidiselt.
ETAPP4
ETAPP1
ETAPP2
ETAPP3
86_EE_18044EE.book Page 347 Sund ay, September 21, 2014 6:33 PM

348
4-3. Omal käel hooldamine
GT86_EE
■

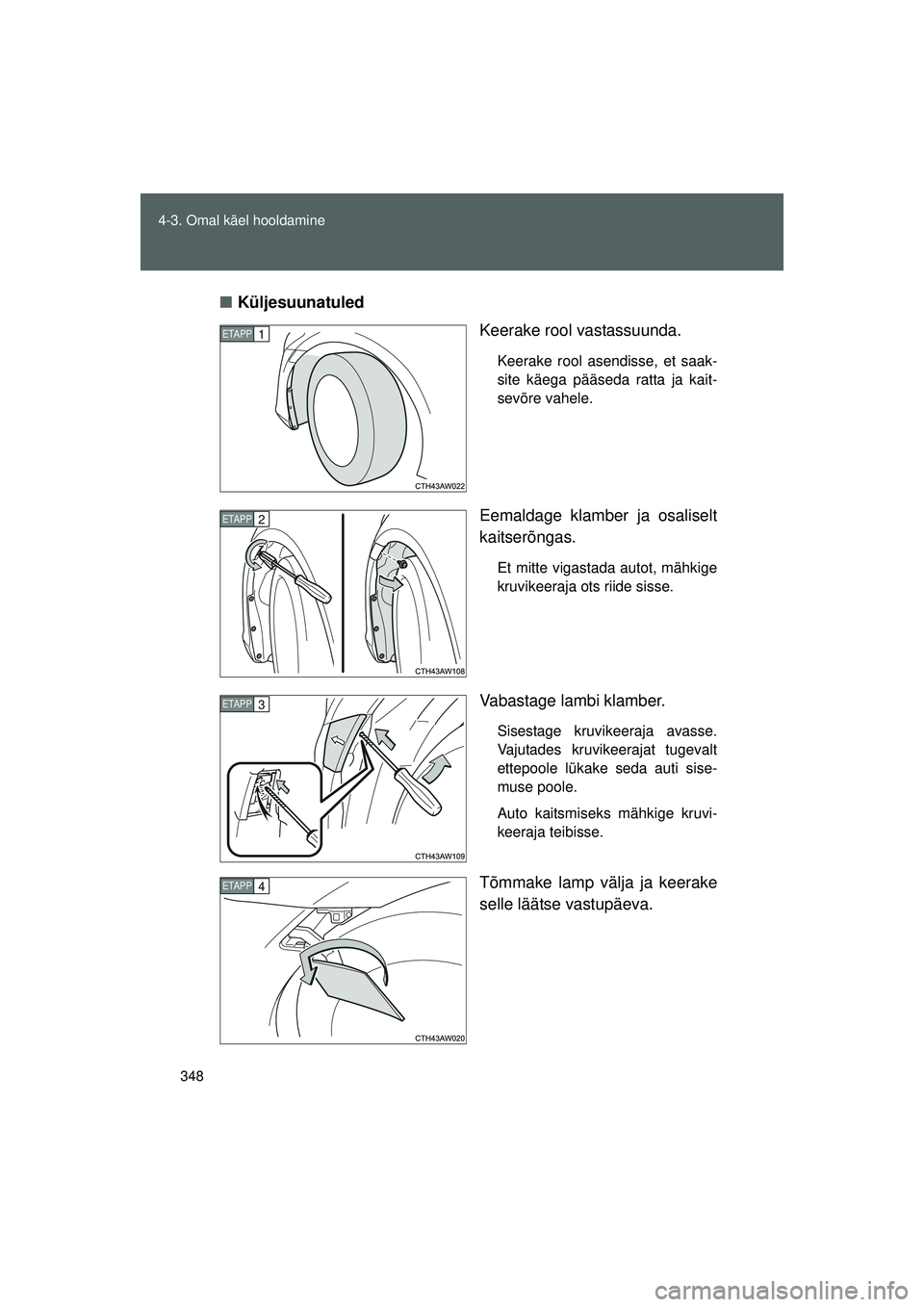

Küljesuunatuled
Keerake rool vastassuunda.
Keerake rool asendisse, et saak-
site käega pääseda ratta ja kait-
sevõre vahele.
Eemaldage klamber ja osaliselt
kaitserõngas.
Et mitte vigastada autot, mähkige
kruvikeeraja ots riide sisse.
Vabastage lambi klamber.
Sisestage kruvikeeraja avasse.
Vajutades kruvikeerajat tugevalt
ettepoole lükake seda auti sise-
muse poole.
Auto kaitsmiseks mähkige kruvi-
keeraja teibisse.
Tõmmake lamp välja ja keerake
selle läätse vastupäeva.
ETAPP1
ETAPP2
ETAPP3
ETAPP4
86_EE_18044EE.book Page 348 Sund ay, September 21, 2014 6:33 PM
