TOYOTA GT86 2015 Kasutusjuhend (in Estonian)

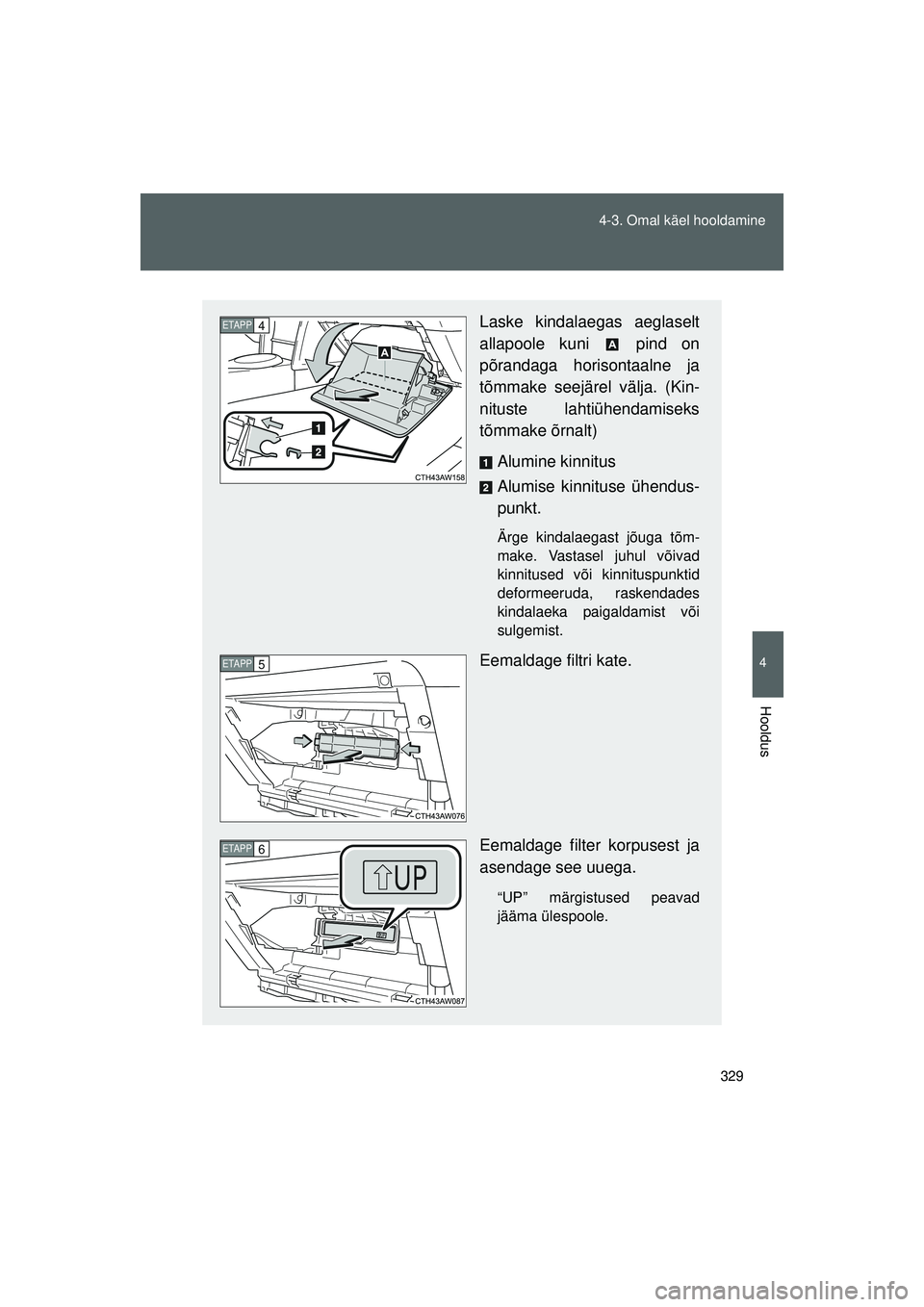

329
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
Laske kindalaegas aeglaselt
allapoole kuni pind on
põrandaga horisontaalne ja
tõmmake seejärel välja. (Kin-
nituste lahtiühendamiseks
tõmmake õrnalt)
Alumine kinnitus
Alumise kinnituse ühendus-
punkt.
Ärge kindalaegast jõuga tõm-
make. Vastasel juhul võivad
kinnitused või kinnituspunktid
deformeeruda, raskendades
kindalaeka paigaldamist või
sulgemist.
Eemaldage filtri kate.
Eemaldage filter korpusest ja
asendage see uuega.
“UP” märgistused peavad
jääma ülespoole.
ETAPP4
ETAPP5
ETAPP6
86_EE_18044EE.book Page 329 Sund ay, September 21, 2014 6:33 PM

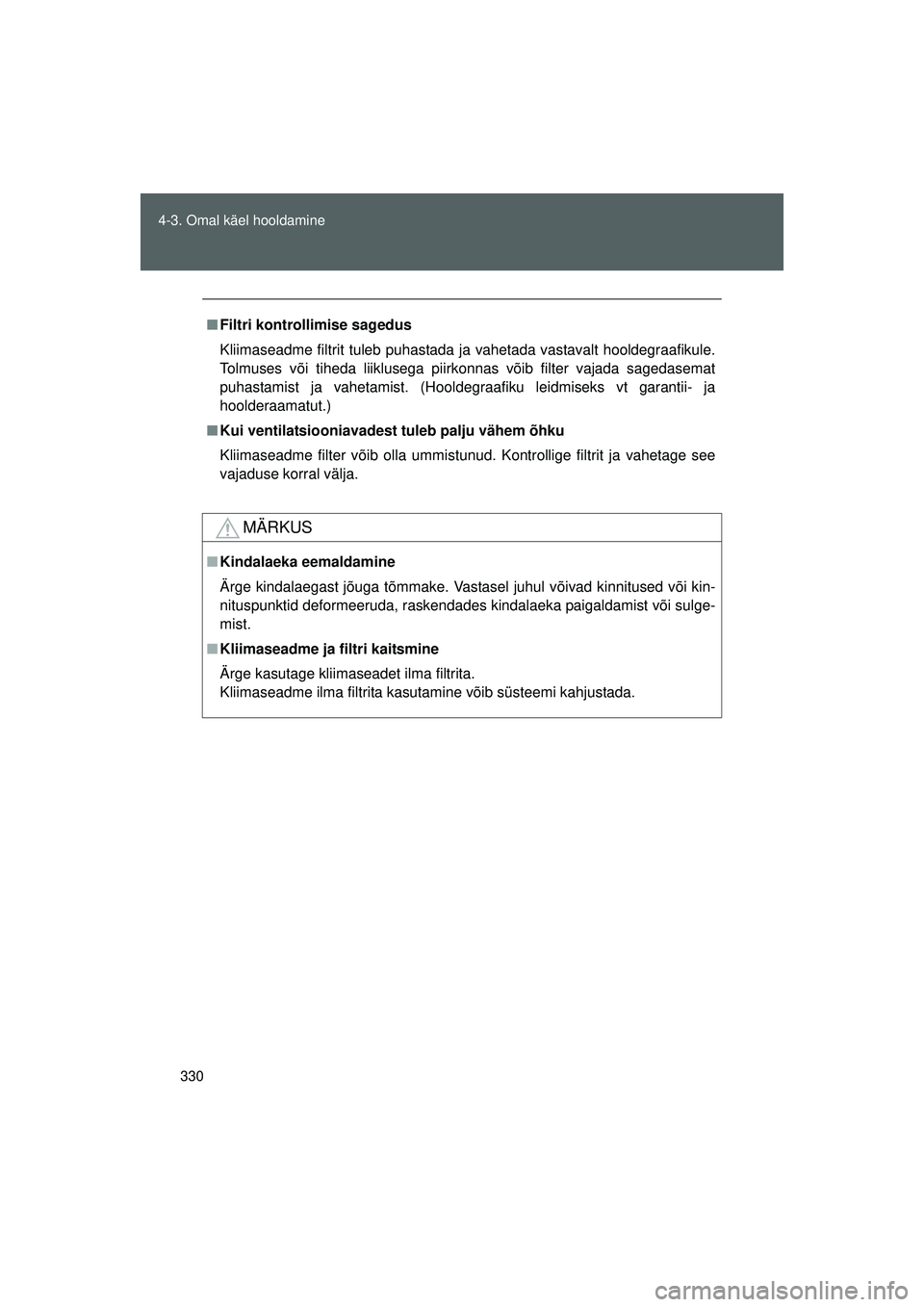

330
4-3. Omal käel hooldamine
GT86_EE
■
Filtri kontrollimise sagedus
Kliimaseadme filtrit tuleb puhastada ja vahetada vastavalt hooldegraafikule.
Tolmuses või tiheda liiklusega piirkonnas võib filter vajada sagedasemat
puhastamist ja vahetamist. (Hooldegraafiku leidmiseks vt garantii- ja
hoolderaamatut.)
■ Kui ventilatsiooniavadest tuleb palju vähem õhku
Kliimaseadme filter võib olla ummistunud. Kontrollige filtrit ja vahetage see
vajaduse korral välja.
MÄRKUS
■Kindalaeka eemaldamine
Ärge kindalaegast jõuga tõmmake. Vastasel juhul võivad kinnitused või kin-
nituspunktid deformeeruda, raskendades kindalaeka paigaldamist või sulge-
mist.
■ Kliimaseadme ja filtri kaitsmine
Ärge kasutage kliimaseadet ilma filtrita.
Kliimaseadme ilma filtrita kasutamine võib süsteemi kahjustada.
86_EE_18044EE.book Page 330 Sund ay, September 21, 2014 6:33 PM

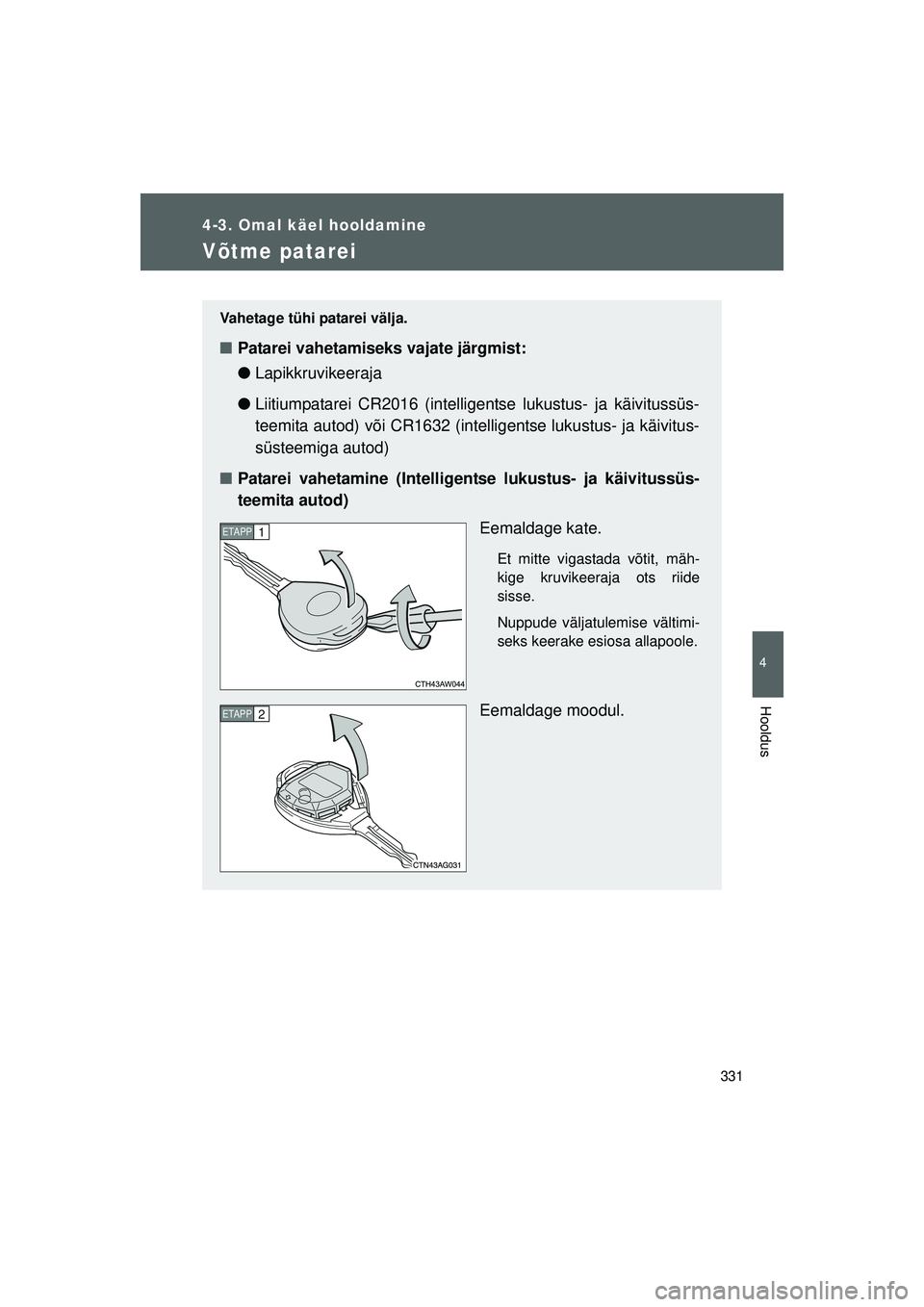

331
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
Võtme patarei
Vahetage tühi patarei välja.
■Patarei vahetamiseks vajate järgmist:
●Lapikkruvikeeraja
● Liitiumpatarei CR2016 (intelligentse lukustus- ja käivitussüs-
teemita autod) või CR1632 (intelligentse lukustus- ja käivitus-
süsteemiga autod)
■ Patarei vahetamine (Intelligent se lukustus- ja käivitussüs-
teemita autod)
Eemaldage kate.
Et mitte vigastada võtit, mäh-
kige kruvikeeraja ots riide
sisse.
Nuppude väljatulemise vältimi-
seks keerake esiosa allapoole.
Eemaldage moodul.
ETAPP1
ETAPP2
86_EE_18044EE.book Page 331 Sund ay, September 21, 2014 6:33 PM

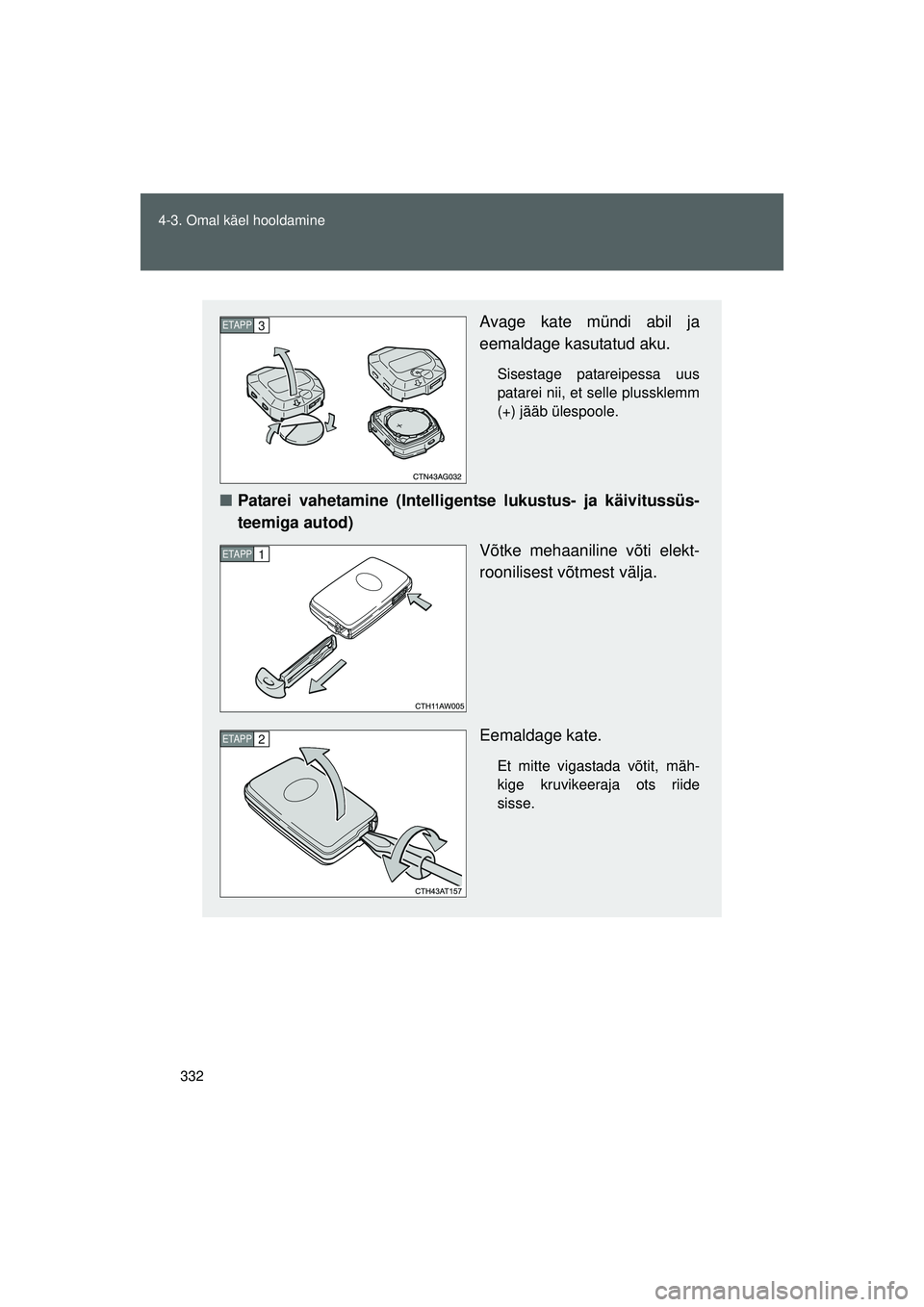

332
4-3. Omal käel hooldamine
GT86_EE
Avage kate mündi abil ja
eemaldage kasutatud aku.
Sisestage patareipessa uus
patarei nii, et selle plussklemm
(+) jääb ülespoole.
■
Patarei vahetamine (Intelligent se lukustus- ja käivitussüs-
teemiga autod)
Võtke mehaaniline võti elekt-
roonilisest võtmest välja.
Eemaldage kate.
Et mitte vigastada võtit, mäh-
kige kruvikeeraja ots riide
sisse.
ETAPP3
ETAPP1
ETAPP2
86_EE_18044EE.book Page 332 Sund ay, September 21, 2014 6:33 PM

333
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
■

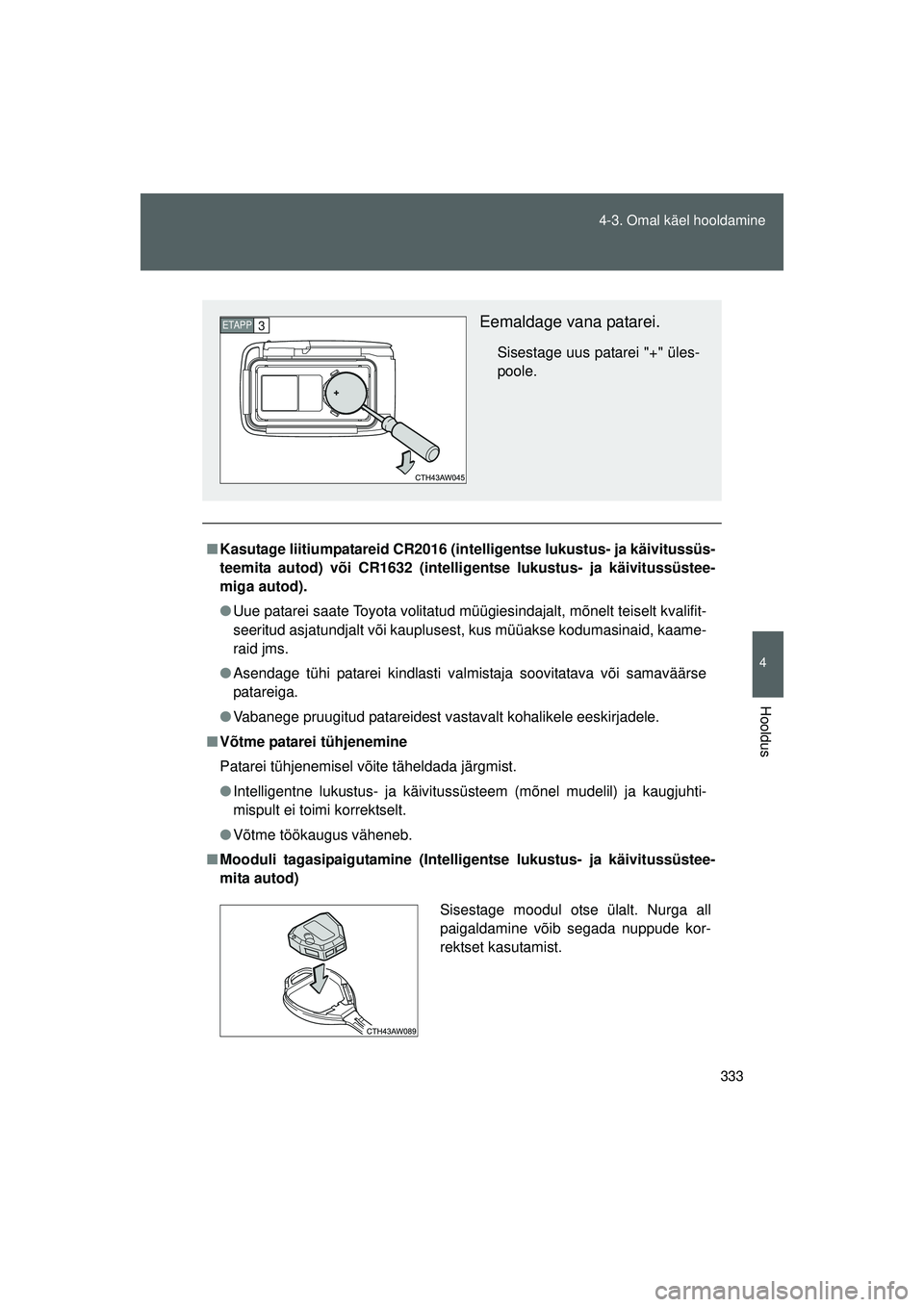

Kasutage liitiumpatareid CR2016 (intelligentse lukustus- ja käivitussüs-
teemita autod) või CR1632 (intelli gentse lukustus- ja käivitussüstee-
miga autod).
● Uue patarei saate Toyota volitatud müügiesindajalt, mõnelt teiselt kvalifit-
seeritud asjatundjalt või kauplusest, kus müüakse kodumasinaid, kaame-
raid jms.
● Asendage tühi patarei kindlasti valmistaja soovitatava või samaväärse
patareiga.
● Vabanege pruugitud patareidest vastavalt kohalikele eeskirjadele.
■ Võtme patarei tühjenemine
Patarei tühjenemisel võite täheldada järgmist.
● Intelligentne lukustus- ja käivitussüsteem (mõnel mudelil) ja\
kaugjuhti-
mispult ei toimi korrektselt.
● Võtme töökaugus väheneb.
■ Mooduli tagasipaigutamine (Intelli gentse lukustus- ja käivitussüstee-
mita autod)
Eemaldage vana patarei.
Sisestage uus patarei "+" üles-
poole.
ETAPP3
Sisestage moodul otse ülalt. Nurga all
paigaldamine võib segada nuppude kor-
rektset kasutamist.
86_EE_18044EE.book Page 333 Sund ay, September 21, 2014 6:33 PM

334
4-3. Omal käel hooldamine
GT86_EE

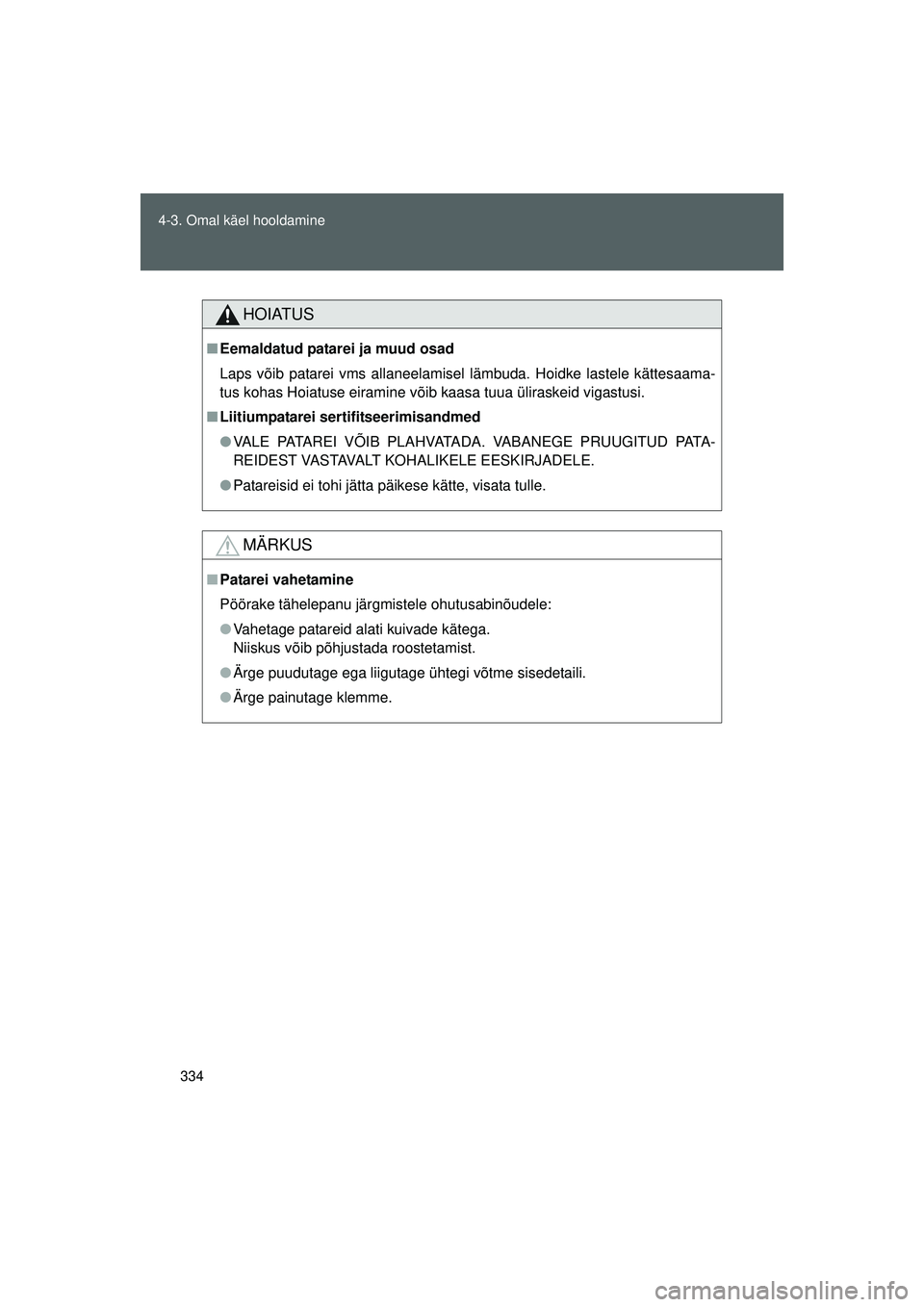

HOIATUS
■
Eemaldatud patarei ja muud osad
Laps võib patarei vms allaneelamisel lämbuda. Hoidke lastele kättesaama-
tus kohas Hoiatuse eiramine võib kaasa tuua üliraskeid vigastusi.
■ Liitiumpatarei sertifitseerimisandmed
● VA L E PATA R E I V Õ I B P L A H VATA D A . VA B A N E G E P R U U G I T U D PATA -
REIDEST VASTAVALT KOHALIKELE EESKIRJADELE.
● Patareisid ei tohi jätta päikese kätte, visata tulle.
MÄRKUS
■Patarei vahetamine
Pöörake tähelepanu järgmistele ohutusabinõudele:
● Vahetage patareid alati kuivade kätega.
Niiskus võib põhjustada roostetamist.
● Ärge puudutage ega liigutage ühtegi võtme sisedetaili.
● Ärge painutage klemme.
86_EE_18044EE.book Page 334 Sund ay, September 21, 2014 6:33 PM

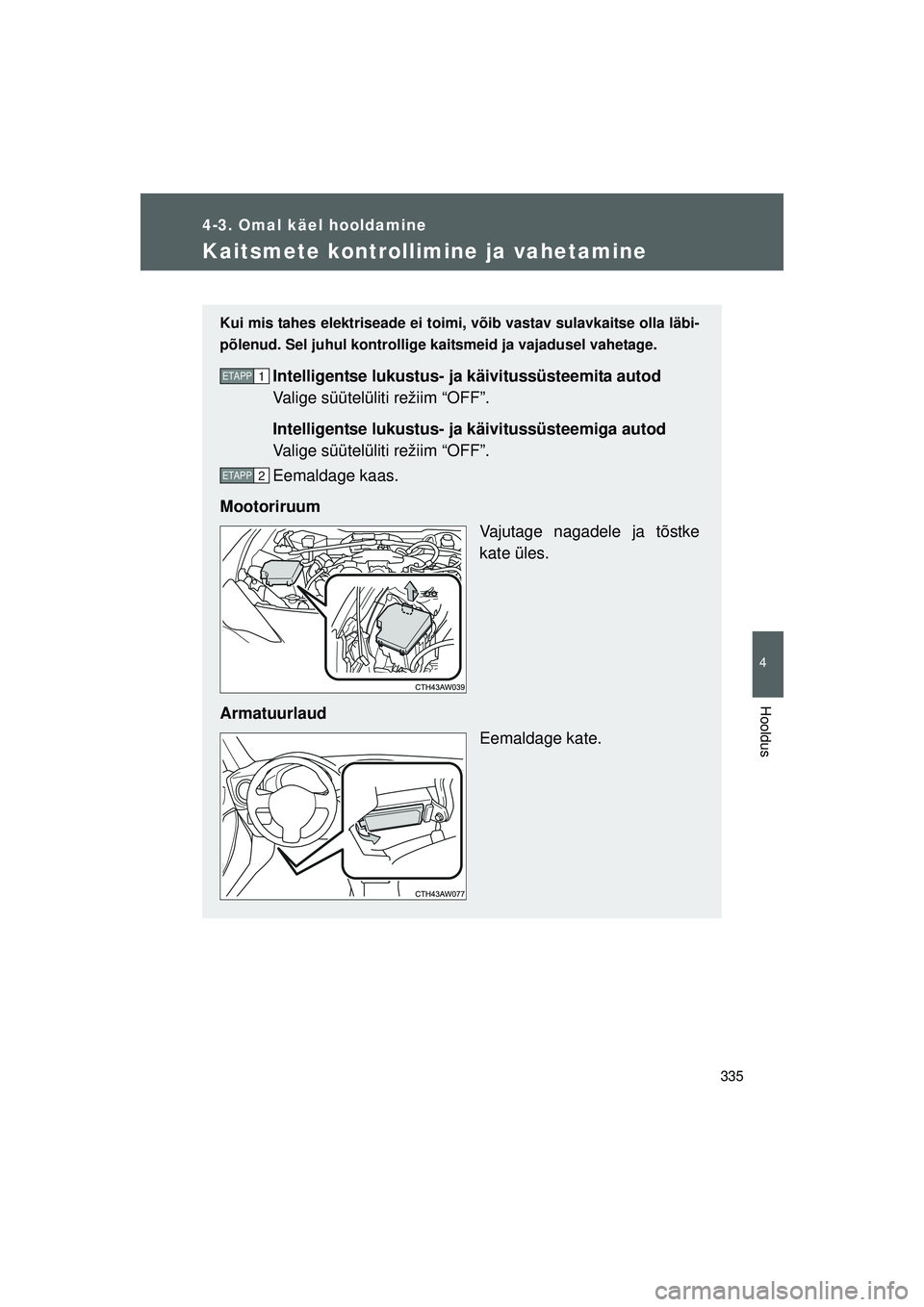

335
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
Kaitsmete kontrollimine ja vahetamine
Kui mis tahes elektriseade ei toimi, võib vastav sulavkaitse olla läbi-
põlenud. Sel juhul kontrollige kaitsmeid ja vajadusel vahetage.
Intelligentse lukustus- ja käivitussüsteemita autod
Valige süütelüliti režiim “OFF”.
Intelligentse lukustus- ja käivitussüsteemiga autod
Valige süütelüliti režiim “OFF”.
Eemaldage kaas.
Mootoriruum Vajutage nagadele ja tõstke
kate üles.
Armatuurlaud Eemaldage kate.ETAPP1
ETAPP2
86_EE_18044EE.book Page 335 Sunday, September 21, 2014 6:33 PM

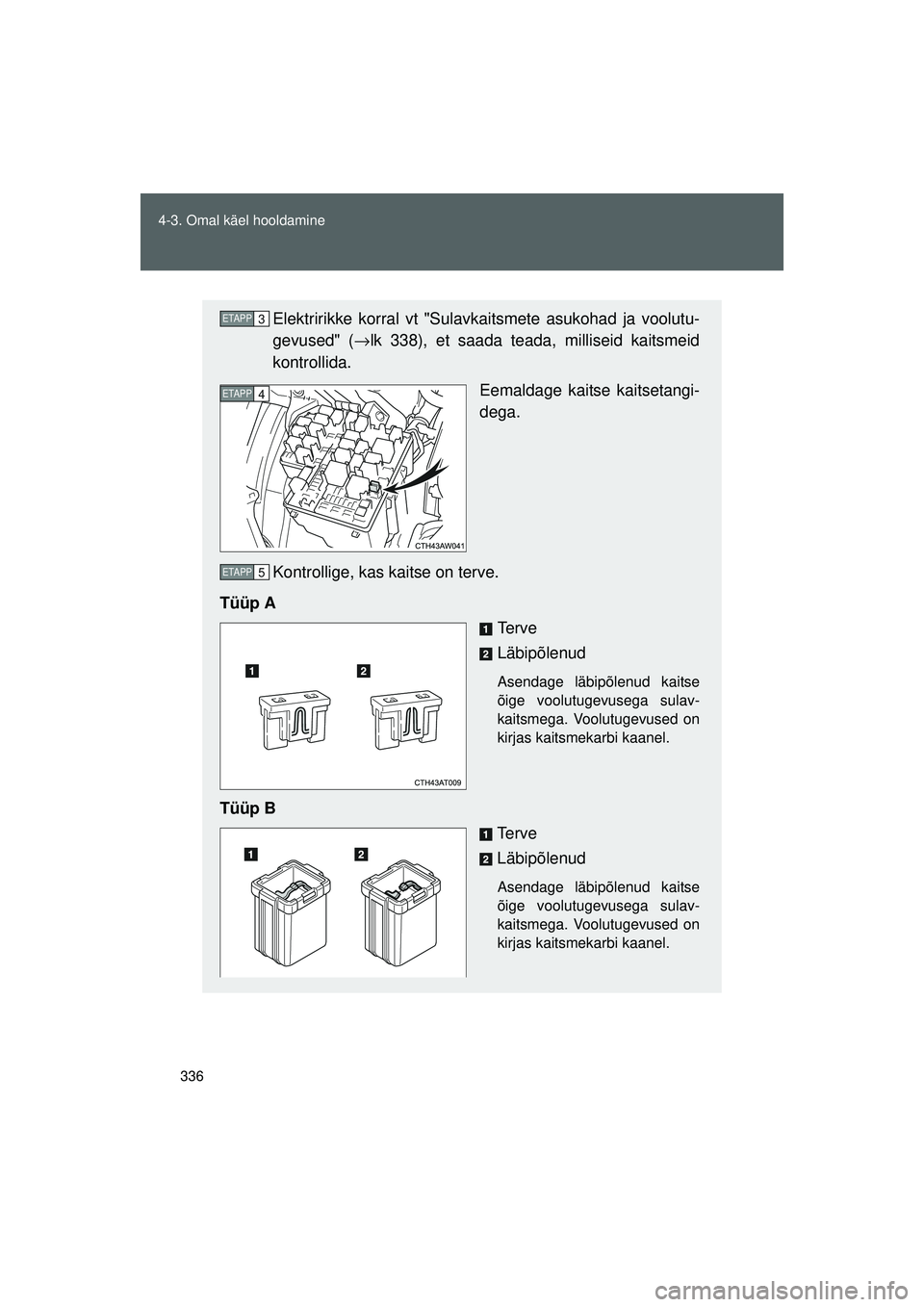

336
4-3. Omal käel hooldamine
GT86_EE
Elektririkke korral vt "Sulav
kaitsmete asukohad ja voolutu-
gevused" ( →lk 338), et saada teada, milliseid kaitsmeid
kontrollida.
Eemaldage kaitse kaitsetangi-
dega.
Kontrollige, kas kaitse on terve.
Tüüp A Te r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
Tüüp BTe r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
ETAPP3
ETAPP4
ETAPP5
86_EE_18044EE.book Page 336 Sunday, September 21, 2014 6:33 PM

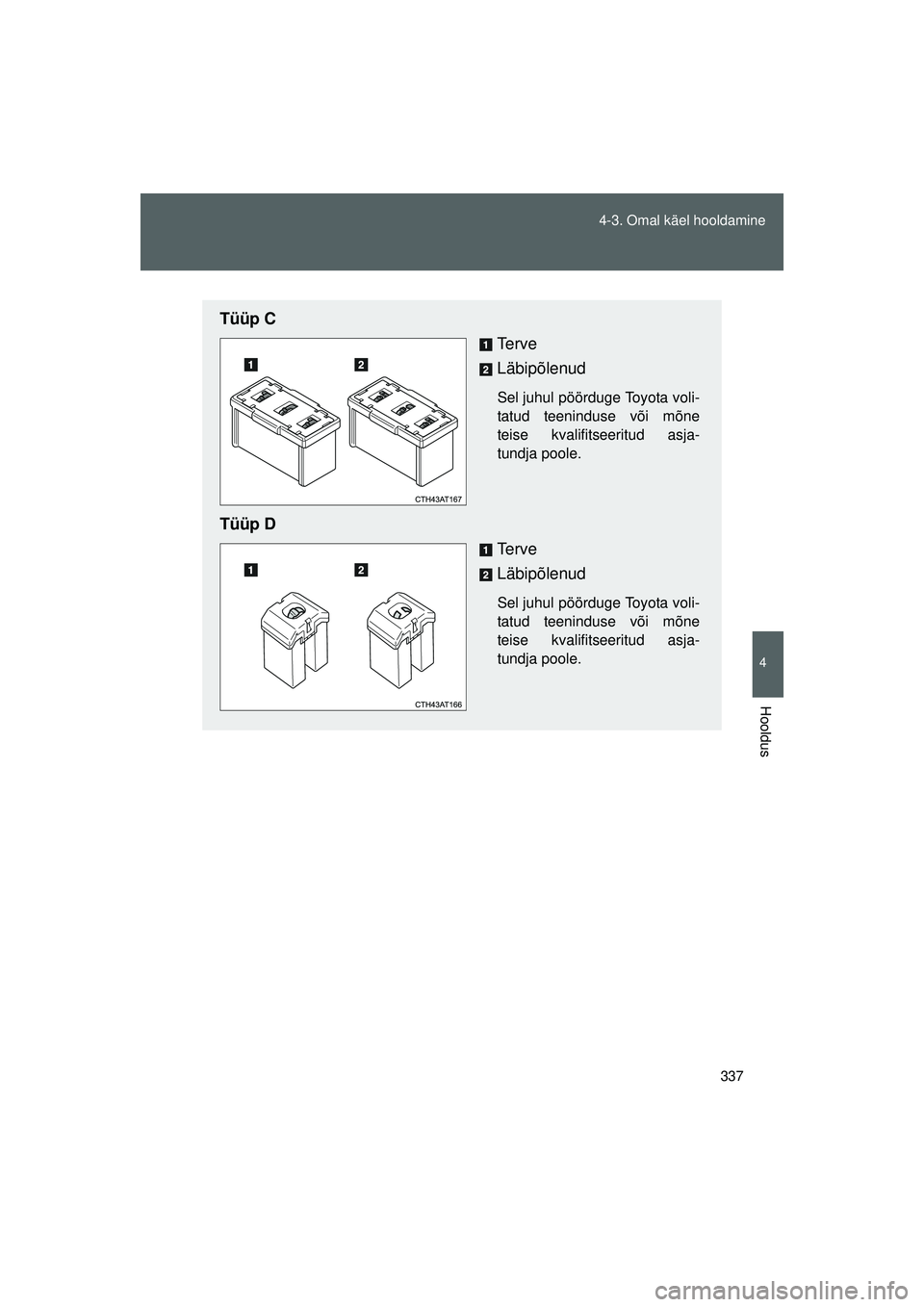

337
4-3. Omal käel hooldamine
4
Hooldus
GT86_EE
Tüüp C
Te r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
Tüüp DTe r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
86_EE_18044EE.book Page 337 Sunday, September 21, 2014 6:33 PM

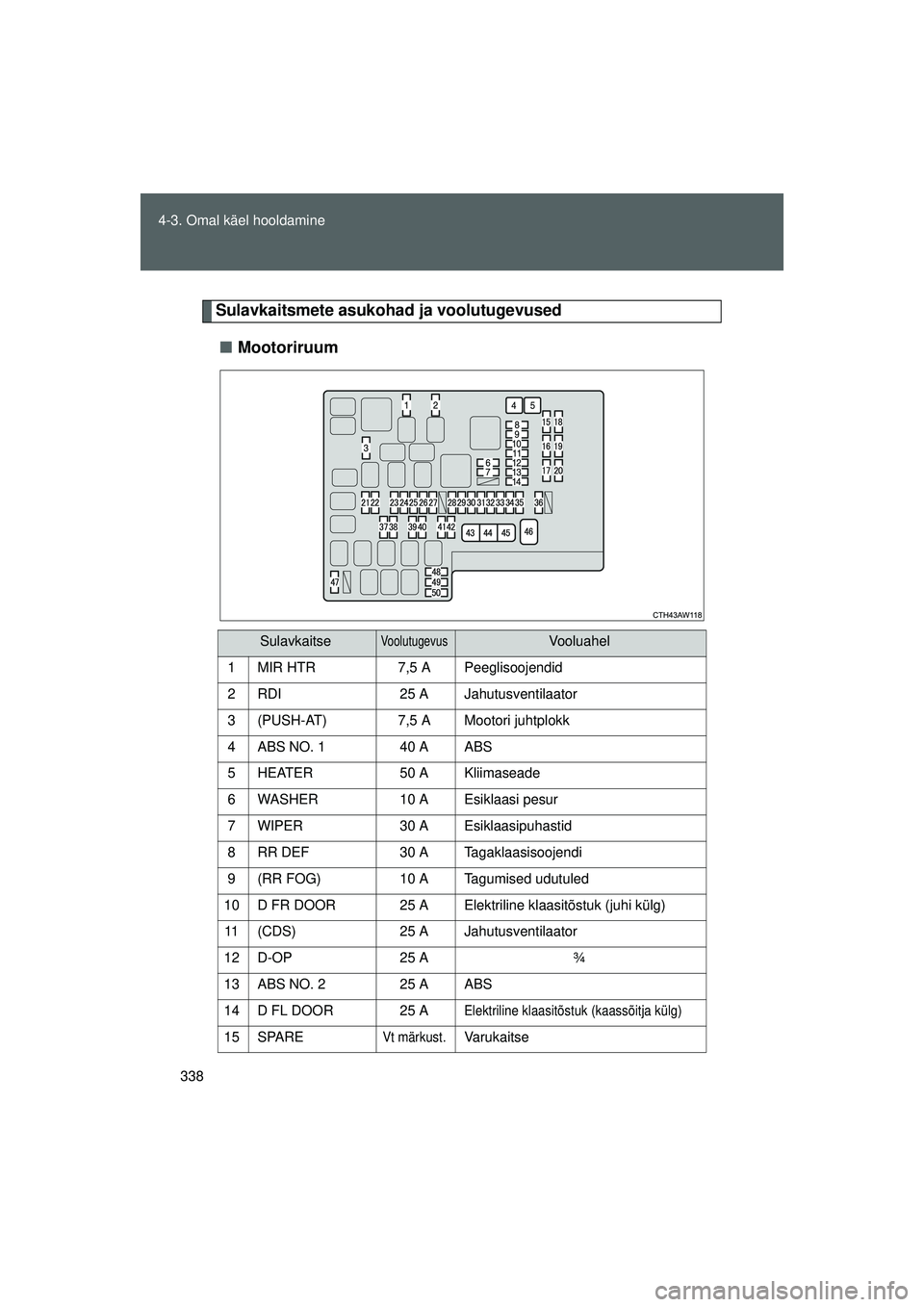

338
4-3. Omal käel hooldamine
GT86_EE
Sulavkaitsmete asukohad ja voolutugevused
■ Mootoriruum
SulavkaitseVoolutugevusVooluahel
1 MIR HTR 7,5 A Peeglisoojendid
2 RDI 25 A Jahutusventilaator
3 (PUSH-AT) 7,5 A Mootori juhtplokk
4 ABS NO. 1 40 A ABS
5 HEATER 50 A Kliimaseade
6 WASHER 10 A Esiklaasi pesur
7 WIPER 30 A Esiklaasipuhastid
8 RR DEF 30 A Tagaklaasisoojendi
9 (RR FOG) 10 A Tagumised udutuled
10 D FR DOOR 25 A Elektriline klaasitõstuk (juhi külg) 11 (CDS) 25 A Jahutusventilaator
12 D-OP 25 A ¾
13 ABS NO. 2 25 A ABS
14 D FL DOOR 25 A
Elektriline klaasitõstuk (kaassõitja külg)
15 SPAREVt märkust.Varukaitse
86_EE_18044EE.book Page 338 Sund ay, September 21, 2014 6:33 PM
