TOYOTA GT86 2016 Instructieboekje (in Dutch)

301
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
WAARSCHUWING
■
Bij het opkrikken van uw auto
Voorzorgsmaatregelen die u in acht moet nemen ter voorkoming van ernstig
letsel:
● Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde hand-
leiding.
● Gebruik niet de krik die bij uw auto is geleverd.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een garagekrik wordt ondersteund.
●Gebruik altijd een garagekrik en/of speciale bokken op een stevige, horizon-
tale ondergrond.
●Start de motor niet als de auto op een garagekrik staat.
● Breng de auto op een horizontale, stevige ondergrond tot stilstand, zorg
ervoor dat de auto goed op de parkeerrem staat en zet de selectiehendel
in stand P (auto's met automatische transmissie) of R (auto's met handge-
schakelde transmissie).
● Controleer of de krikkop goed in het kriksteunpunt aangrijpt.
Als de auto wordt opgekrikt, terwijl de garagekrik niet goed is geplaatst,
kan de auto beschadigd raken of van de garagekrik vallen.
● Krik de auto niet op als er zich nog iemand in de auto bevindt.
● Plaats bij het opkrikken van de auto niets op of onder de garagekrik.
● Zorg er bij het opkrikken van de auto voor dat er voldoende ruimte rondom
is. Mogelijk wijzigt de positie van de auto iets wanneer u deze laat zakken.
●Gebruik voor het opkrikken van de auto
een garagekrik zoals aangegeven in de
afbeelding.
86_OM_EE_OM18058E.book Page 301 Thursday, April 23, 2015 3:04 PM

302
4-3. Zelf uit te voeren onderhoud
FT86_EE

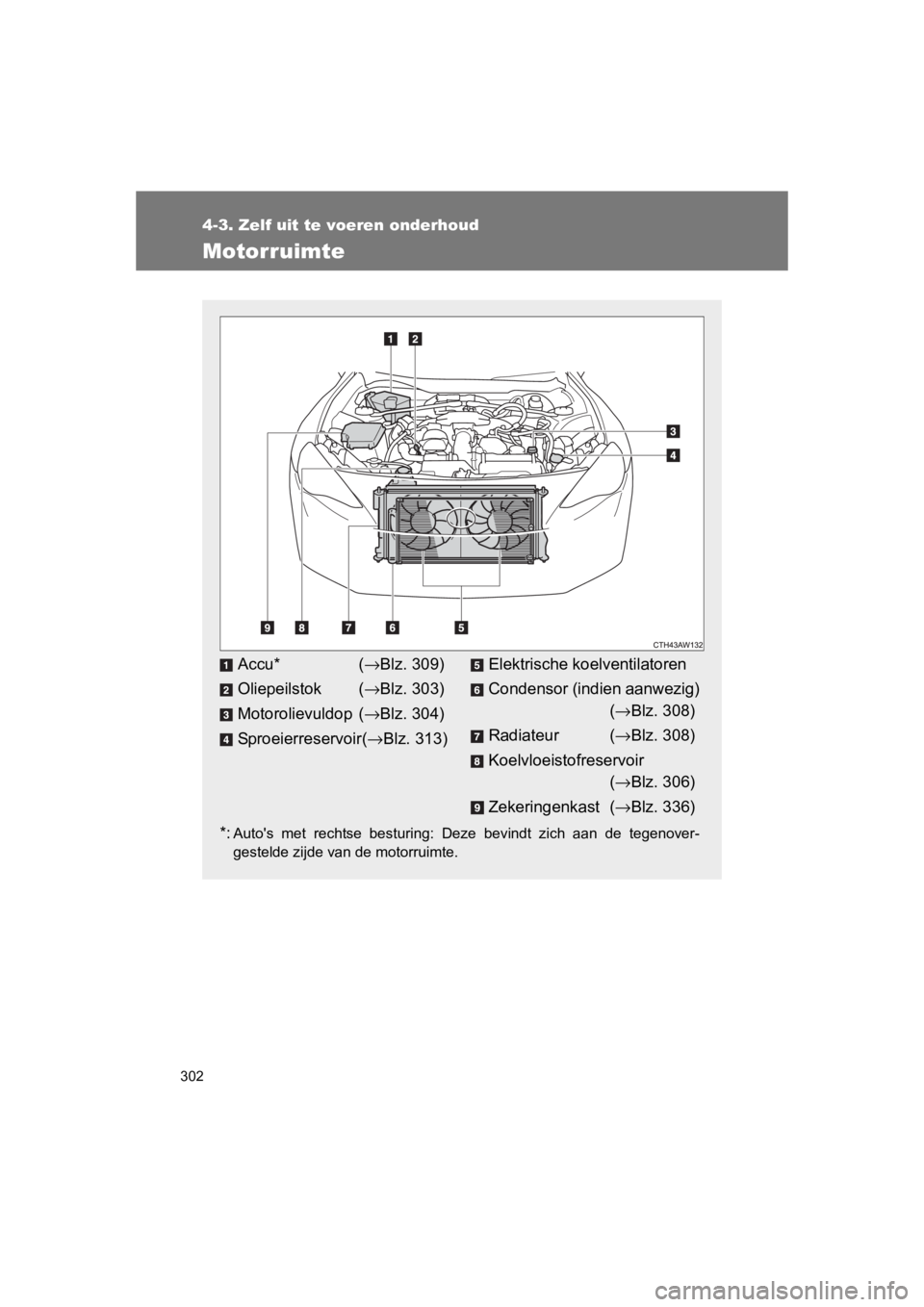

Motorruimte
*:Auto's met rechtse besturing: Deze bevindt zich aan de tegenover-
gestelde zijde van de motorruimte.
Accu* (→Blz. 309)
Oliepeilstok (→ Blz. 303)
Motorolievuldop ( →Blz. 304)
Sproeierreservoir( →Blz. 313)Elektrische koelventilatoren
Condensor (indien aanwezig)
(→ Blz. 308)
Radiateur ( →Blz. 308)
Koelvloeistofreservoir (→ Blz. 306)
Zekeringenkast ( →Blz. 336)
86_OM_EE_OM18058E.book Page 302 Thursday, April 23, 2015 3:04 PM

303
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
Motorolie
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■ Controle van motorolie
Plaats de auto op een vlakke ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, min-
stens vijf minuten om de o lie de gelegenheid te geven naar
het carter terug te stromen.
Trek de peilstok uit de motor ter-
wijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok helemaal terug in de houder.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Let bij het controleren van de olie op beide zijden van de peilstok en
gebruik de onderste meting om het oliepeil te bepalen.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Laag
Vo l
STAP1
STAP2
STAP3
STAP4
STAP5
STAP6
86_OM_EE_OM18058E.book Page 303 Thursday, April 23, 2015 3:04 PM

304
4-3. Zelf uit te voeren onderhoud
FT86_EE
■
Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de
benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en contro-
leer ondertussen het oliepeil steeds door middel van de peil-
stok.
Plaats de olievuldop door deze rechtsom te draaien.
Keuze motorolie →Blz. 438
Oliehoeveelheid
(Minimaal → maximaal) 1,0 l (1,1 qt., 0,9 Imp. qt.)
Onderwerp
Schone trechter
STAP1
STAP2
STAP3
86_OM_EE_OM18058E.book Page 304 Thursday, April 23, 2015 3:04 PM

305
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
■
Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er moge-
lijk tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscosi-
teit wordt gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar beladen auto,
of veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk
verkeer
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
86_OM_EE_OM18058E.book Page 305 Thursday, April 23, 2015 3:04 PM

306
4-3. Zelf uit te voeren onderhoud
FT86_EE
Koelvloeistof
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
Vuldop
FULL (maximaal)
LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt:
Controleer de radiateur, de slangen, de vuldop van het koelvloeistof-
reservoir, de radiateurdop, het aftapkraantje en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
86_OM_EE_OM18058E.book Page 306 Thursday, April 23, 2015 3:04 PM

307
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
■
Selectie van koelvloeistof
Gebruik alleen TOYOTA Genuine 50/50 Pre-mixed Super Long Life Coolant
BLUE of een gelijkwaardig product.
TOYOTA Genuine 50/50 Pre-mixed Super Long Life Coolant BLUE is een
mengsel van 50% koelvloeistof en 50% gedestilleerd water.
(Bereik: tot -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■ Als de motor oververhit is
Draai de radiateurdop niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengverhou-
ding van water en antivries zorgt voor een goede smering, corrosiebescher-
ming en koeling. Lees altijd de informatie op het etiket van de antivries of
koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak \
of
onderdelen aantast.
86_OM_EE_OM18058E.book Page 307 Thursday, April 23, 2015 3:04 PM

308
4-3. Zelf uit te voeren onderhoud
FT86_EE
Radiateur en condensor
Controleer de radiateur en de con densor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur of de condensor niet aan,
aangezien deze heet kunnen zijn.
86_OM_EE_OM18058E.book Page 308 Thursday, April 23, 2015 3:04 PM

309
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
Accu
Controleer de accu als volgt.
■ Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
■ Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Klembeugel
Accupolen
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheids-
brilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
86_OM_EE_OM18058E.book Page 309 Thursday, April 23, 2015 3:04 PM

310
4-3. Zelf uit te voeren onderhoud
FT86_EE
■
Controle van de accuvloeistof
Controleer of het niveau zich tus-
sen het bovenste en het onder-
ste streepje bevindt.
BOVENSTE STREEPJE
ONDERSTE STREEPJE
Als het niveau zich op of onder
het onderste streepje bevindt,
moet gedestilleerd water worden
bijgevuld.
■Bijvullen van gedestilleerd water
Verwijder de vuldop.
Vul gedestilleerd water bij.
Als het bovenste streepje niet zichtbaar is, controleer dan het vloei-
stofniveau van bovenaf door recht in de vulopening te kijken.
Draai de vuldop na het bijvullen weer goed vast.
Laag In orde
STAP1
STAP2
STAP3
86_OM_EE_OM18058E.book Page 310 Thursday, April 23, 2015 3:04 PM
