TOYOTA GT86 2016 Instructieboekje (in Dutch)

331
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
■
Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
OPMERKING
■Bij het verwijderen van het dashboardkastje
Trek niet met geweld aan het dashboardkastje. Anders kunnen de onderste
klauwen of het aangrijpingspunt ervan ve rvormd raken, waardoor het plaat-
sen of sluiten van het dashboardkastje moeilijk gaat.
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
86_OM_EE_OM18058E.book Page 331 Thursday, April 23, 2015 3:04 PM

332
4-3. Zelf uit te voeren onderhoud
FT86_EE

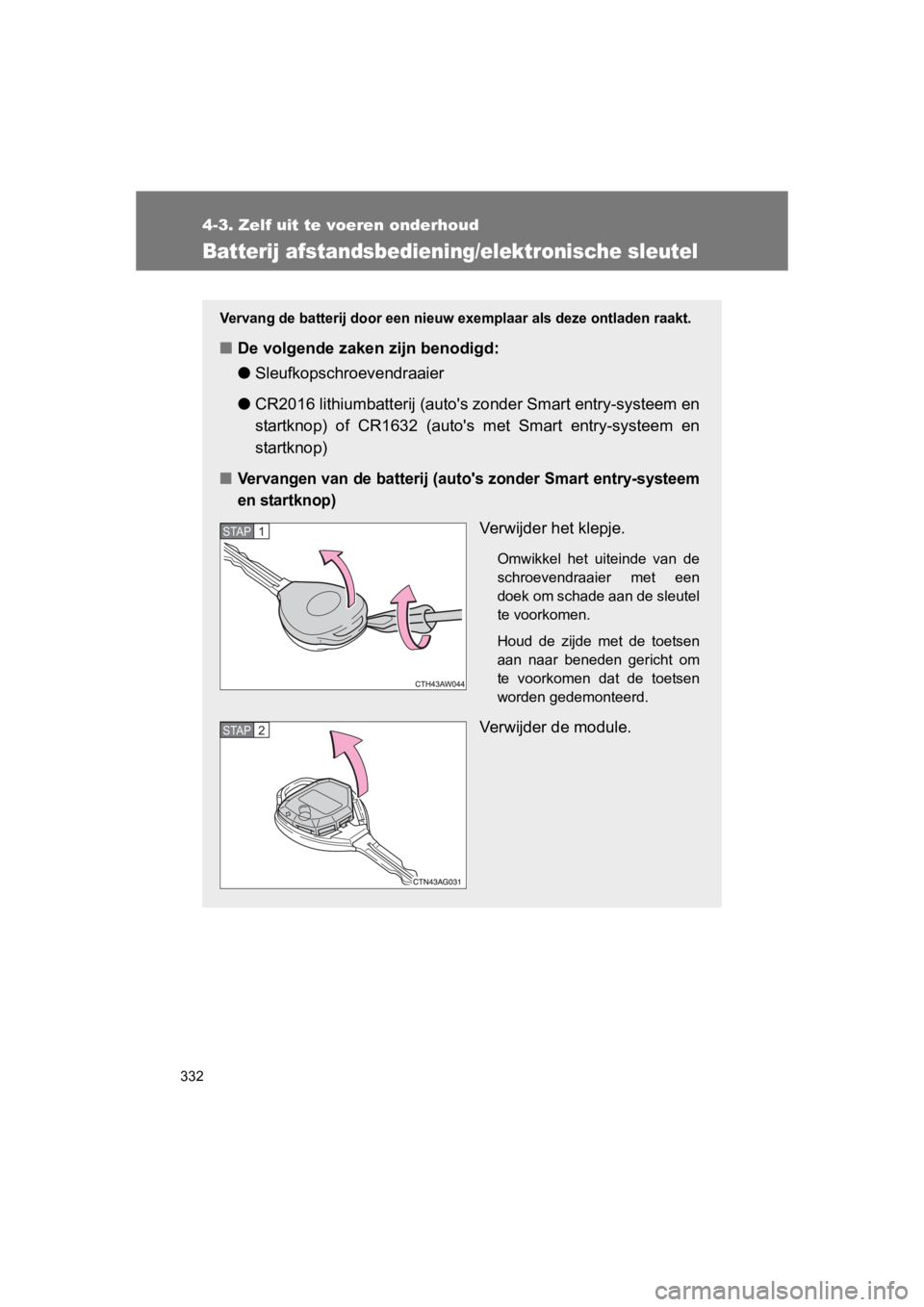

Batterij afstandsbediening/elektronische sleutel
Vervang de batterij door een nieuw exemplaar als deze ontladen raakt.
■De volgende zaken zijn benodigd:
●Sleufkopschroevendraaier
● CR2016 lithiumbatterij (auto's z onder Smart entry-systeem en
startknop) of CR1632 (auto's met Smart entry-systeem en
startknop)
■Vervangen van de batterij (auto's zonder Smart entry-systeem
en startknop)
Verwijder het klepje.
Omwikkel het uiteinde van de
schroevendraaier met een
doek om schade aan de sleutel
te voorkomen.
Houd de zijde met de toetsen
aan naar beneden gericht om
te voorkomen dat de toetsen
worden gedemonteerd.
Verwijder de module.
STAP1
STAP2
86_OM_EE_OM18058E.book Page 332 Thursday, April 23, 2015 3:04 PM

333
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE

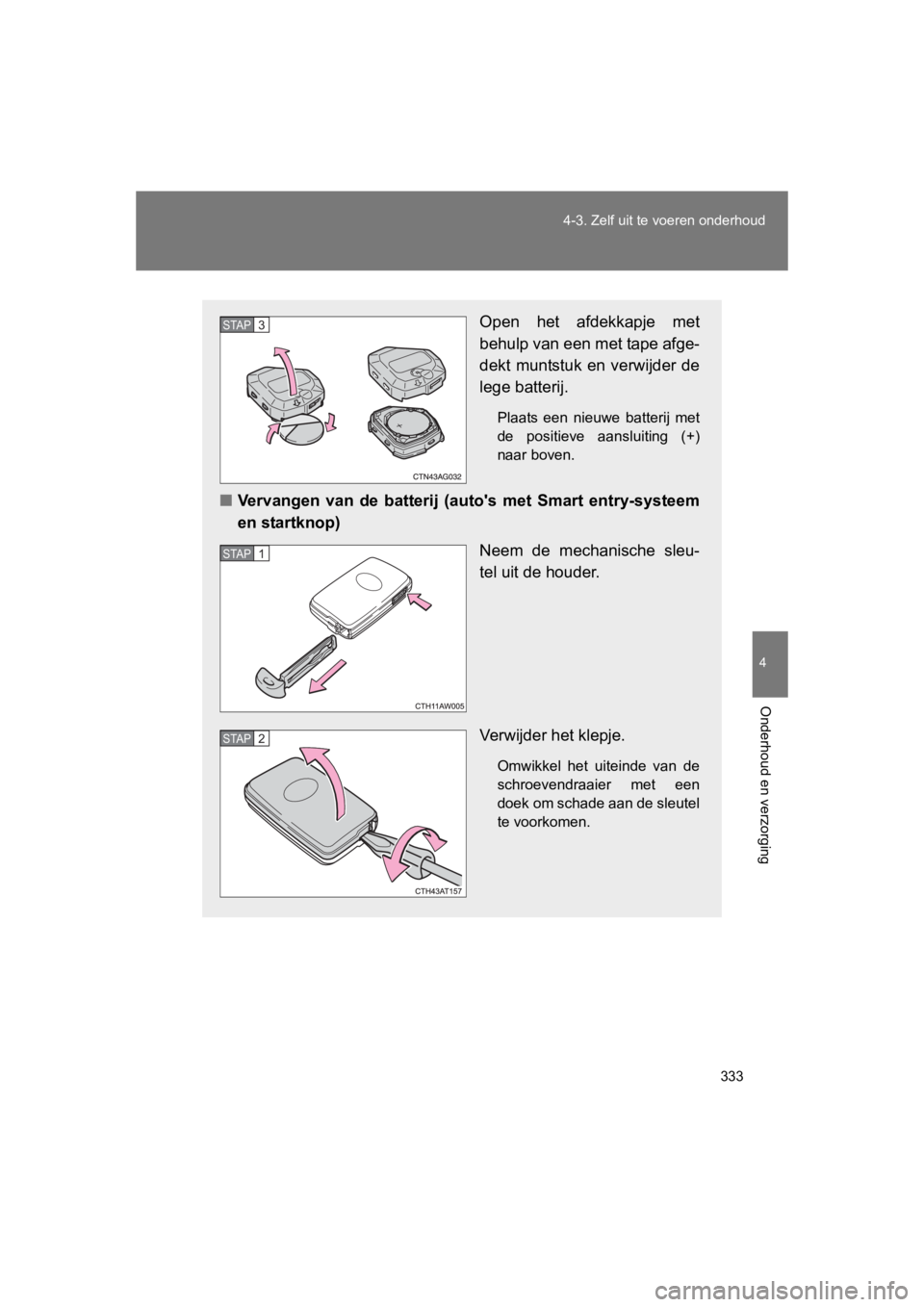

Open het afdekkapje met
behulp van een met tape afge-
dekt muntstuk en verwijder de
lege batterij.
Plaats een nieuwe batterij met
de positieve aansluiting (+)
naar boven.
■
Vervangen van de batterij (auto's met Smart entry-systeem
en startknop)
Neem de mechanische sleu-
tel uit de houder.
Verwijder het klepje.
Omwikkel het uiteinde van de
schroevendraaier met een
doek om schade aan de sleutel
te voorkomen.
STAP3
STAP1
STAP2
86_OM_EE_OM18058E.book Page 333 Thursday, April 23, 2015 3:04 PM

334
4-3. Zelf uit te voeren onderhoud
FT86_EE
■Gebruik een CR2016 lithiumbatterij (a
uto's zonder Smart entry-systeem
en startknop) of CR1632 lithiumbatterij (auto's met Smart entry-systeem
en startknop)
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/
reparateur, een andere naar behoren gekwalificeerde en uitgeruste des-
kundige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
Dit kan leiden tot de volgende verschijnselen:
● Het Smart entry-systeem met startknop (indien aanwezig) en de
afstandsbediening werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
■ Terugplaatsen van de module (aut o's zonder Smart entry-systeem en
startknop)

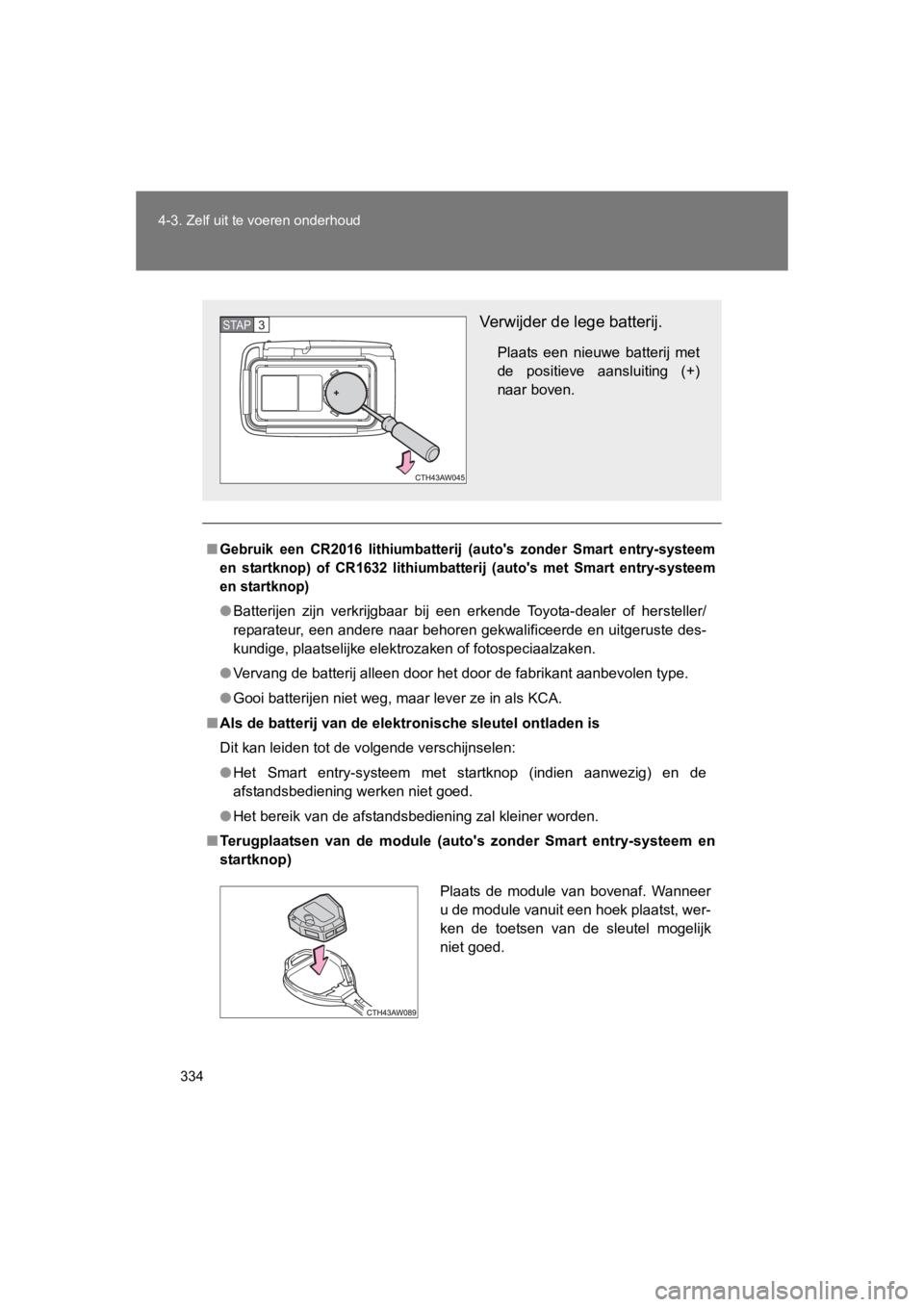

Verwijder de lege batterij.
Plaats een nieuwe batterij met
de positieve aansluiting (+)
naar boven.
STAP3
Plaats de module van bovenaf. Wanneer
u de module vanuit een hoek plaatst, wer-
ken de toetsen van de sleutel mogelijk
niet goed.
86_OM_EE_OM18058E.book Page 334 Thursday, April 23, 2015 3:04 PM

335
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
WAARSCHUWING
■
Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
● ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT
VERVANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN
NIET WEG, MAAR LEVER ZE IN ALS KCA.
● Stel batterijen niet bloot aan extreme hitte, zoals in de volle zon, een brand
o.i.d.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
86_OM_EE_OM18058E.book Page 335 Thursday, April 23, 2015 3:04 PM

336
4-3. Zelf uit te voeren onderhoud
FT86_EE

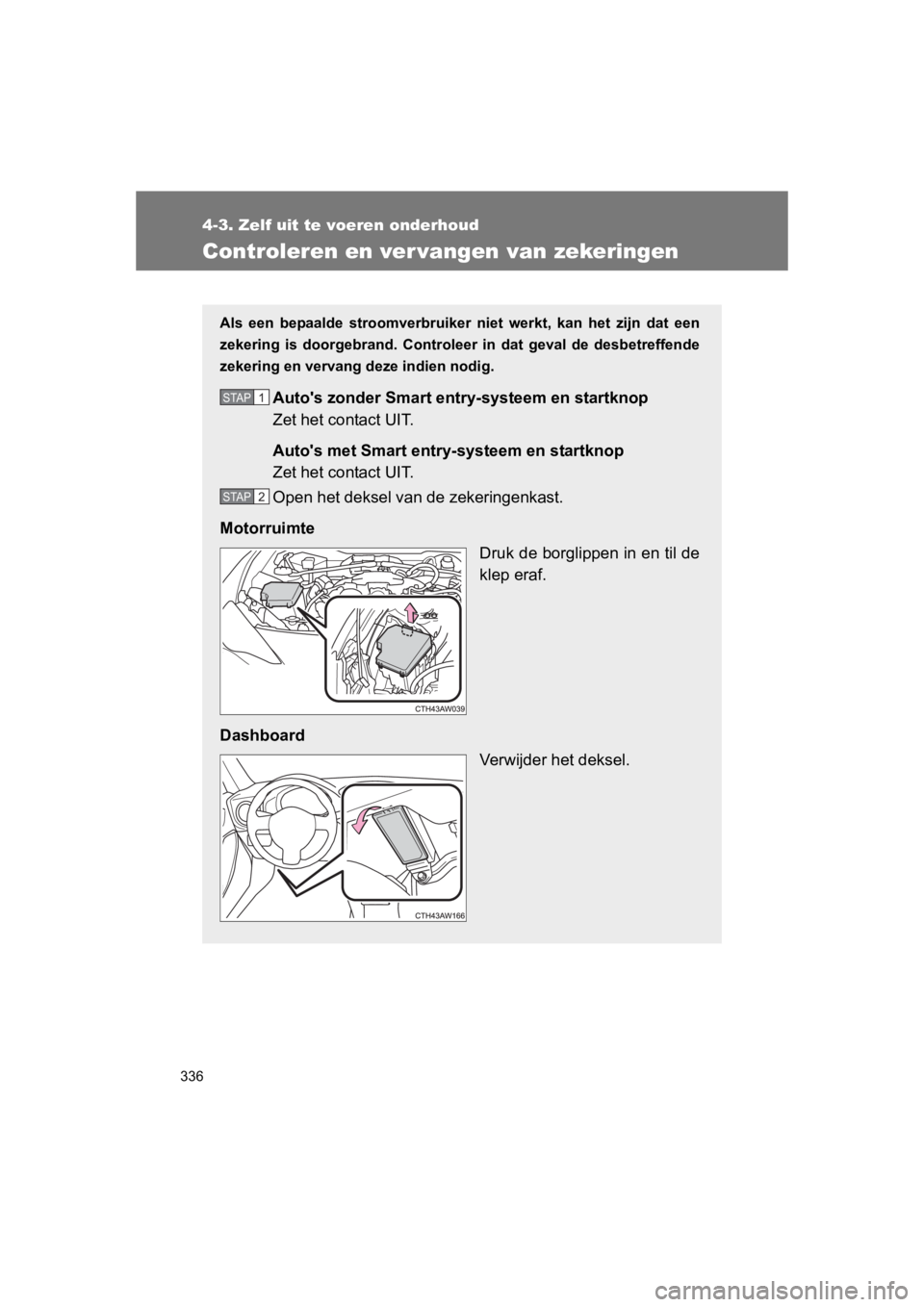

Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
Auto's zonder Smart entry-systeem en startknop
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte Druk de borglippen in en til de
klep eraf.
Dashboard Verwijder het deksel.STAP1
STAP2
86_OM_EE_OM18058E.book Page 336 Thursday, April 23, 2015 3:04 PM

337
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE

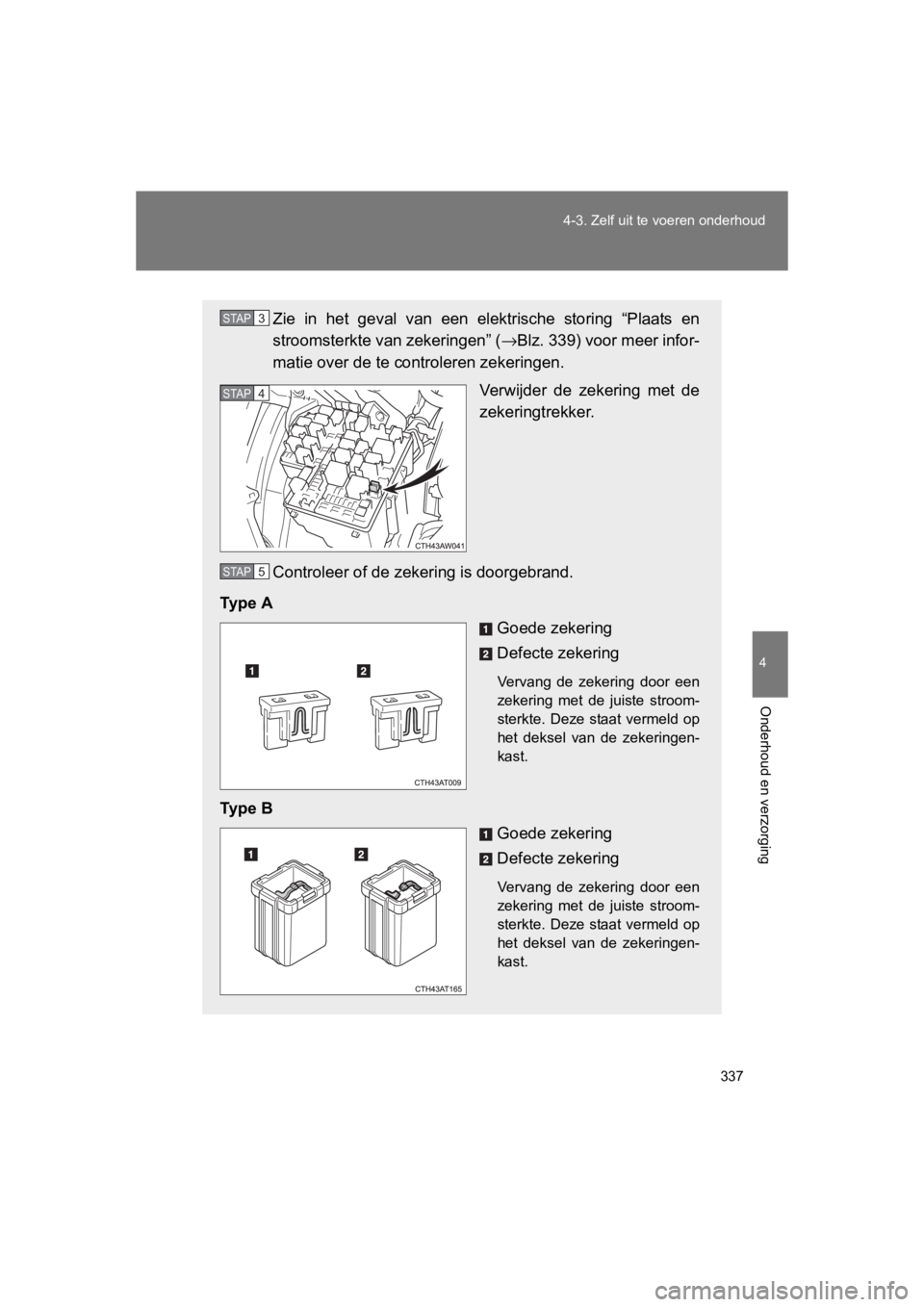

Zie in het geval van een elektrische storing “Plaats en
stroomsterkte van zekeringen” (
→Blz. 339) voor meer infor-
matie over de te controleren zekeringen.
Verwijder de zekering met de
zekeringtrekker.
Controleer of de zekering is doorgebrand.
Ty p e A Goede zekering
Defecte zekering
Vervang de zekering door een
zekering met de juiste stroom-
sterkte. Deze staat vermeld op
het deksel van de zekeringen-
kast.
Ty p e BGoede zekering
Defecte zekering
Vervang de zekering door een
zekering met de juiste stroom-
sterkte. Deze staat vermeld op
het deksel van de zekeringen-
kast.
STAP3
STAP4
STAP5
86_OM_EE_OM18058E.book Page 337 Thursday, April 23, 2015 3:04 PM

338
4-3. Zelf uit te voeren onderhoud
FT86_EE

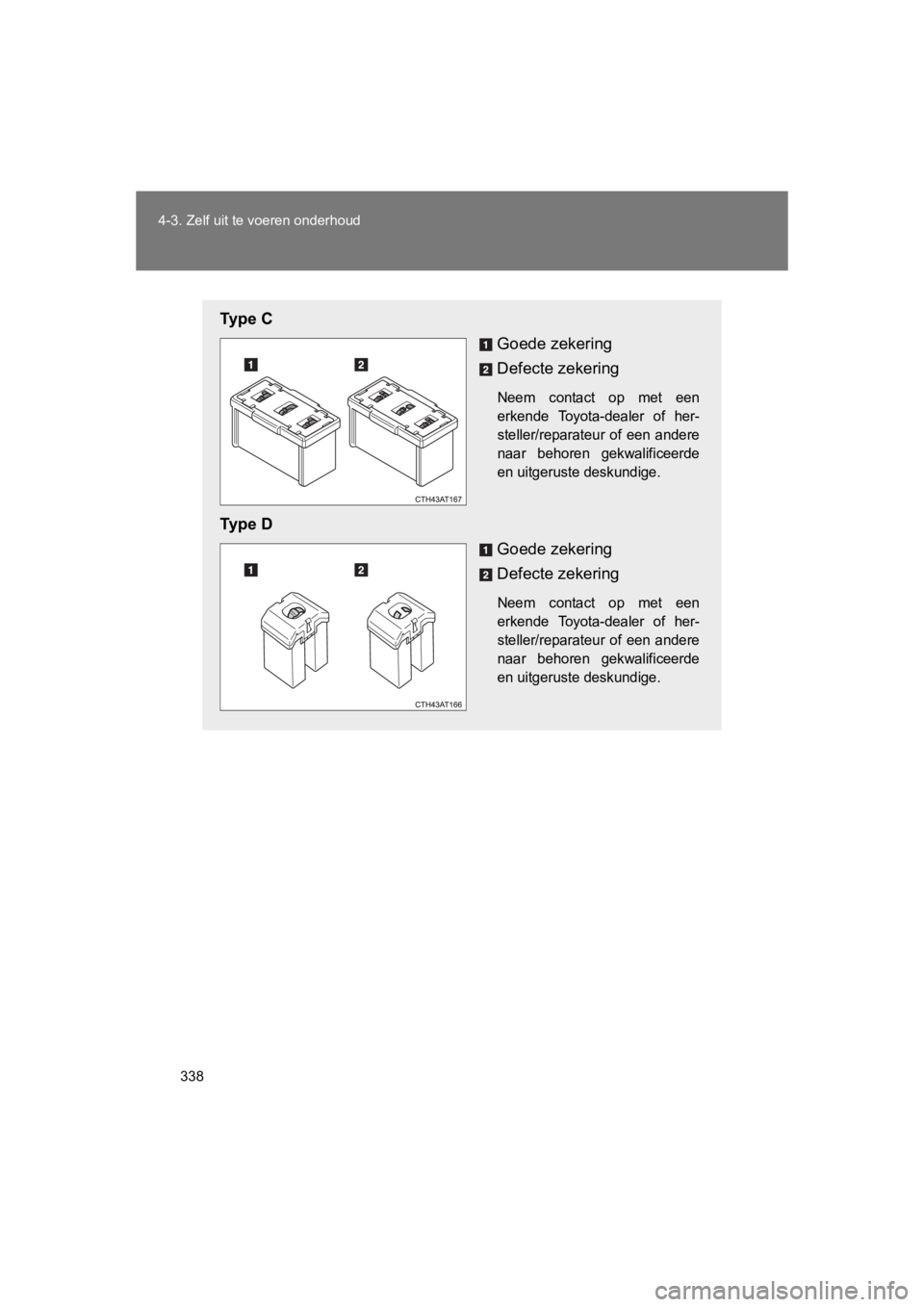

Ty p e C
Goede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Ty p e DGoede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
86_OM_EE_OM18058E.book Page 338 Thursday, April 23, 2015 3:04 PM

339
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE

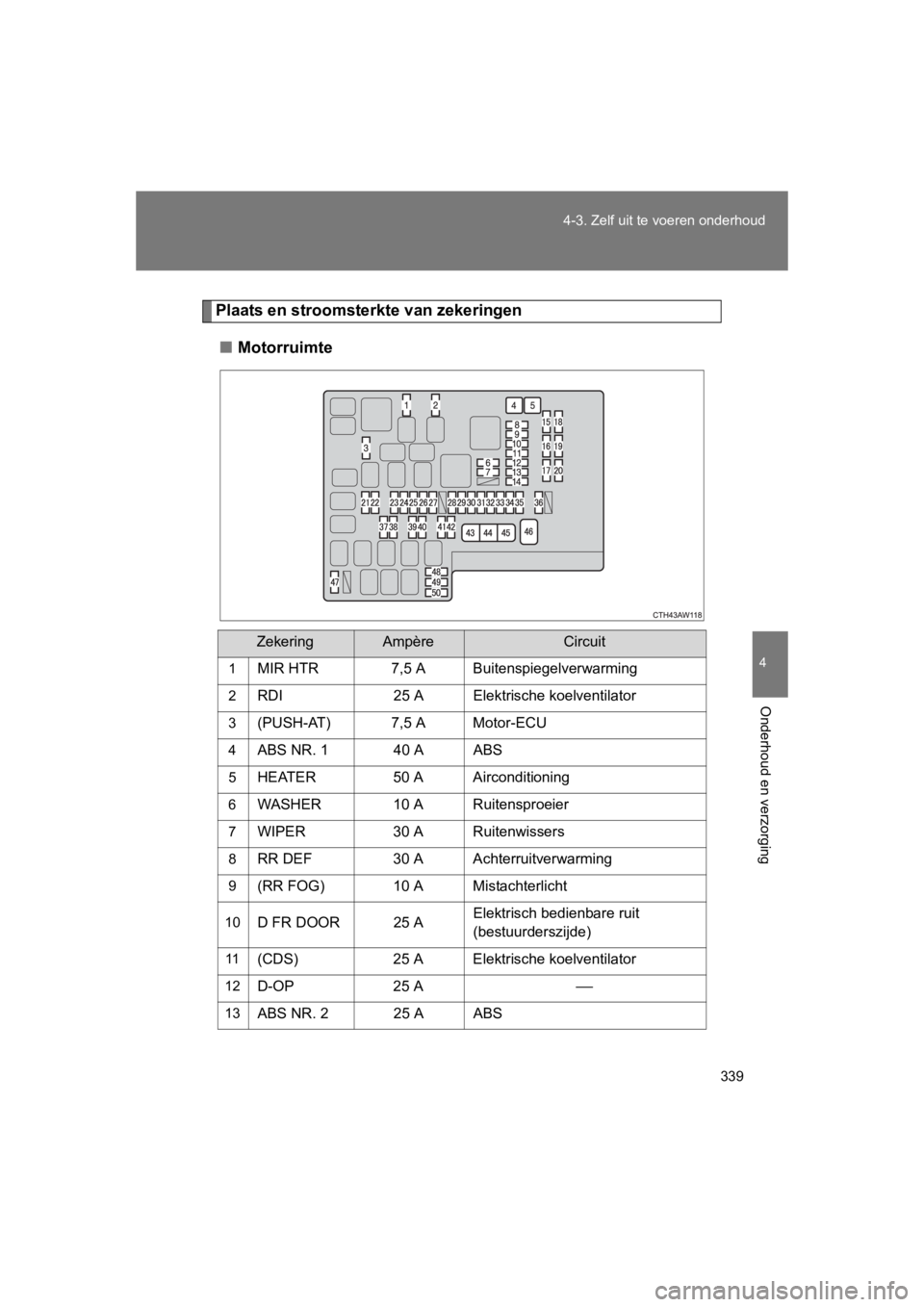

Plaats en stroomsterkte van zekeringen
■ Motorruimte
ZekeringAmpèreCircuit
1MIR HTR 7,5 A Buitenspiegelverwarming
2RDI 25 A Elektrische koelventilator
3(PUSH-AT) 7,5 A Motor-ECU
4ABS NR. 1 40 A ABS
5HEATER50 A Airconditioning
6WASHER 10 A Ruitensproeier
7WIPER 30 A Ruitenwissers
8RR DEF30 A Achterruitverwarming
9(RR FOG) 10 A Mistachterlicht
10D FR DOOR 25 A Elektrisch bedienbare ruit
(bestuurderszijde)
11(CDS)
25 A Elektrische koelventilator
12D-OP 25 A⎯
13ABS NR. 2 25 A ABS
86_OM_EE_OM18058E.book Page 339 Thursday, April 23, 2015 3:04 PM

340
4-3. Zelf uit te voeren onderhoud
FT86_EE
14D FL DOOR 25 A
Elektrisch bedienbare ruit
(passagierszijde)
15SPARE Zie opmerking. Reservezekering
16SPARE Zie opmerking. Reservezekering
17SPARE Zie opmerking. Reservezekering
18SPARE Zie opmerking. Reservezekering
19SPARE Zie opmerking. Reservezekering
20SPARE Zie opmerking. Reservezekering
21ST
7,5 A Startsysteem
22ALT-S7,5 A Laadsysteem
23(STR LOCK) 7,5 A Stuurslot
24D/L 20 A Centrale vergrendeling
25ETCS15 A Motor-ECU
26(AT+B)7,5 A Transmissie
27(AM2 NR. 2) 7,5 ASmart entry-systeem met startknop
28EFI (CTRL) 15 A Motor-ECU
29EFI (HTR) 15 A (Sequentieel) multipoint brand-
stofinspuitsysteem
30EFI (IGN) 15 A Startsysteem
31EFI (+B)
7,5 A Motor-ECU
32HAZ 15 ARichtingaanwijzers, alarmknipper-
lichten
33MPX-B
7,5 AAutomatische airconditioning,
meters en tellers
34F/PMP
20 A(Sequentieel) multipoint brand-
stofinspuitsysteem
35IG2 MAIN 30 A SRS-airbagsysteem, motor-ECU
36DCC
30 AInterieurverlichting, afstandsbe-
diening, hoofd-body-ECU
ZekeringAmpèreCircuit
