4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
301
4
Obs∏uga techniczna i konserwacja
Podczas podnoszenia samochodu
W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ cia∏a nale˝y przestrzegaç
nast´pujàcych Êrodków ostro˝noÊci:
W celu uniesienia samochodu nale˝y
u˝yç podnoÊnika warsztatowego poka-
zanego na ilustracji obok.
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´powaç
zgodnie z instrukcjà jego obs∏ugi.
Nie nale˝y u˝ywaç podnoÊnika znajdujàcego si´ na wyposa˝eniu samo-
chodu.
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspartym jedynie na podnoÊniku.
PodnoÊnika typu warsztatowego i/lub stojaków podporowych nale˝y
u˝ywaç na twardym i poziomym pod∏o˝u.
Nie uruchamiaç silnika w samochodzie wspartym na podnoÊniku warsz-
tatowym.
Ustawiç samochód w p∏askim, poziomym miejscu o twardym pod∏o˝u,
uruchomiç z pe∏nà si∏à hamulec postojowy i przestawiç dêwigni´ skrzyni
biegów w po∏o˝enie P (wersje z automatycznà skrzynià biegów) lub biegu
wstecznego R (wersje z mechanicznà skrzynià biegów).
Upewniç si´, czy podnoÊnik warsztatowy styka si´ z samochodem do-
k∏adnie w miejscu przewidzianym do tego celu.
Podnoszenie samochodu przy nieprawid∏owo ustawionym podnoÊniku
spowoduje uszkodzenie samochodu lub mo˝e doprowadziç do zsuni´-
cia si´ samochodu z podnoÊnika.
Nie podnosiç samochodu, gdy wewnàtrz znajdujà si´ pasa˝erowie.
Podczas podnoszenia samochodu nie umieszczaç ˝adnych przedmio-
tów pod ani na podnoÊniku warsztatowym.
Podczas podnoszenia samochodu nale˝y upewniç si´, ˝e jest na to wy-
starczajàca iloÊç miejsca. Podczas opuszczania po∏o˝enie samochodu
mo˝e si´ troch´ zmieniç.
25 GT86 OM18058E 12/6/15 11:11 Page 301 (Black plate)

*: Wersje z kierownicà po prawej stronie: Umiejscowiony jest on po przeciwnej
stronie komory silnikowej.
302 4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

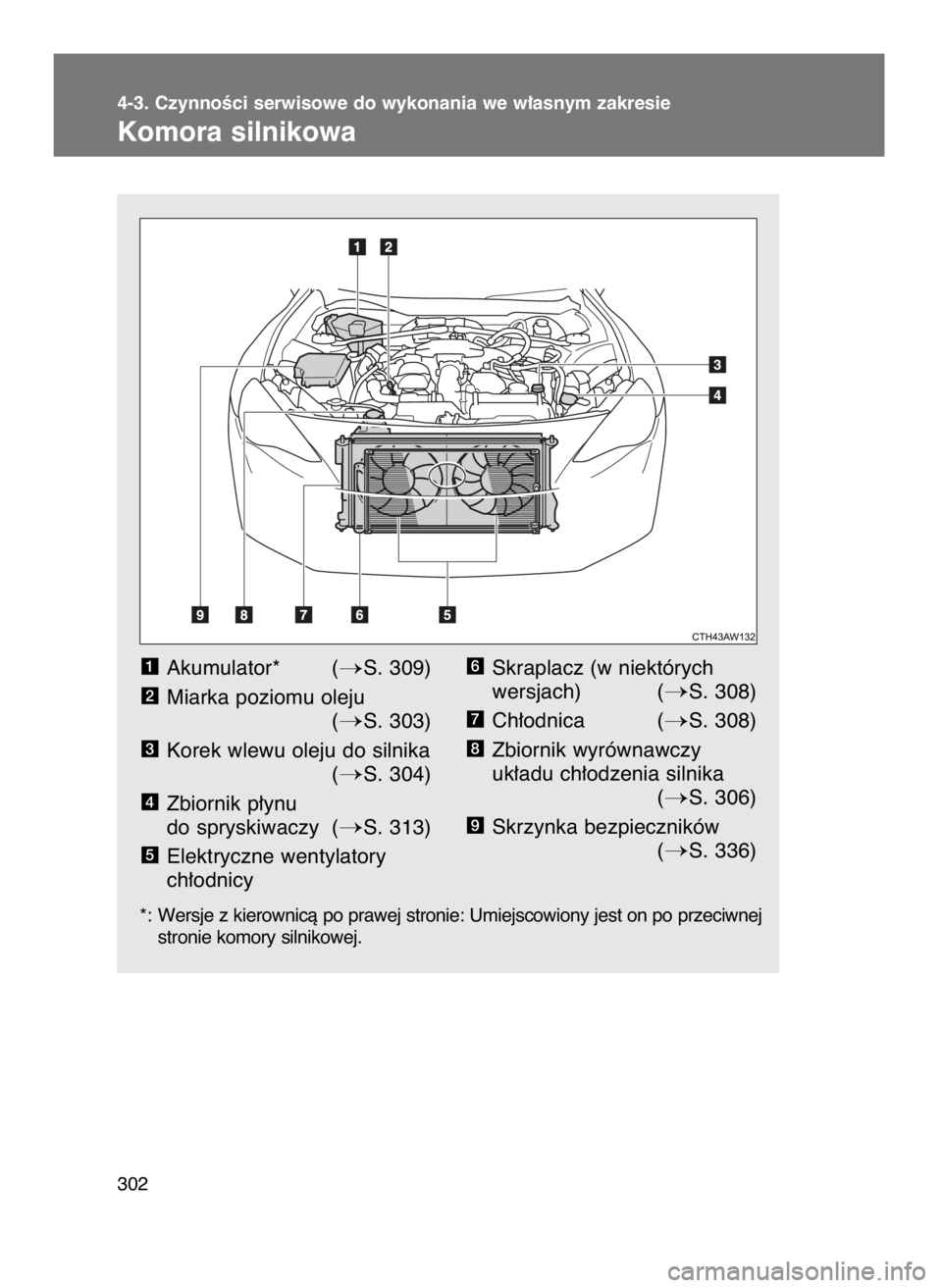

Komora silnikowa
Akumulator* (S. 309)
Miarka poziomu oleju
(
S. 303)
Korek wlewu oleju do silnika
(
S. 304)
Zbiornik p∏ynu
do spryskiwaczy (
S. 313)
Elektryczne wentylatory
ch∏odnicySkraplacz (w niektórych
wersjach) (
S. 308)
Ch∏odnica (
S. 308)
Zbiornik wyrównawczy
uk∏adu ch∏odzenia silnika
(
S. 306)
Skrzynka bezpieczników
(
S. 336)
9
8
7
6
5
4
3
2
1
25 GT86 OM18058E 12/6/15 11:11 Page 302 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
303
4
Obs∏uga techniczna i konserwacja
Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zaparkowaç samochód w miejscu o równym, poziomym pod∏o˝u.
Rozgrzaç silnik, a nast´pnie po jego wy∏àczeniu odczekaç mini-
mum pi´ç minut, umo˝liwiajàc Êciekni´cie oleju na spód silnika.
Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Z powrotem wsunàç ca∏kowicie miark´.
Ponownie wyciàgnàç miark´ i trzymajàc szmatk´ pod jej koƒ-
cówkà, odczytaç poziom oleju.
Sprawdzajàc poziom oleju, nale˝y obejrzeç obydwie strony miarki.
Ni˝szy odczyt wskazuje poziom oleju.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.
Poziom minimalny
Poziom maksymalny
2
1
Olej w silniku
25 GT86 OM18058E 12/6/15 11:11 Page 303 (Black plate)

Dolewanie oleju
Je˝eli poziom oleju jest poni˝ej lub
niewiele powy˝ej kreski oznacza-
jàcej poziom minimalny, dolaç ole-
ju silnikowego takiego samego ro-
dzaju, jaki znajduje si´ w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w lewà stron´.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom na
miarce.
Na∏o˝yç korek wlewu oleju i dokr´ciç w prawo.
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
304Dobór oleju
silnikowego
S. 438
IloÊç oleju
(poziom minimalny
poziom maksymalny)1,0 L
Narz´dzia
pomocniczeCzysty lejek
25 GT86 OM18058E 12/6/15 11:11 Page 304 (Black plate)

Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujà-
cych sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç
pomi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie pojazdu lub po wymianie
silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem lub podczas
cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´stej
jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
305
4
Obs∏uga techniczna i konserwacja
Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Plamy
oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochrony
Êrodowiska. Nie wolno wrzucaç filtrów do zwyk∏ych pojemników na Êmieci,
wylewaç oleju do kanalizacji ani rozlewaç go na ziemi.
W celu uzyskania informacji na temat sposobów przekazywania do wtór-
nego przetworzenia oraz miejsc sk∏adowania przepracowanych olejów
silnikowych i filtrów najlepiej skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty, innym specjalistycznym warsztatem, stacjà obs∏ugi lub
sklepem z cz´Êciami samochodowymi.
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p
dzieci.
25 GT86 OM18058E 12/6/15 11:11 Page 305 (Black plate)

Gdy silnik jest zimny, poziom p∏ynu powinien mieÊciç si´ pomi´dzy
kreskami „FULL” i „LOW” na zbiorniku wyrównawczym.
Korek zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu do
poziomu „FULL”.
Gdy w krótkim czasie po uzupe∏nieniu poziom p∏ynu ch∏odzàcego po-
nownie spada
Obejrzeç ch∏odnic´, przewody elastyczne, korek wlewu zbiornika wyrównaw-
czego, kurek spustowy i pomp´ w uk∏adzie ch∏odzenia silnika.
Je˝eli nie ma Êladów wycieków, nale˝y zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie korka oraz
szczelnoÊci uk∏adu ch∏odzenia silnika.
3
2
1
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
306
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego. Mo˝e to doprowadziç
do uszkodzenia silnika.
Ka˝dorazowo przy uzupe∏nianiu paliwa nale˝y sprawdzaç poziom oleju
za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
P∏yn uk∏adu ch∏odzenia silnika
25 GT86 OM18058E 12/6/15 11:11 Page 306 (Black plate)

Dobór p∏ynu ch∏odzàcego
Uk∏ad ch∏odzenia silnika tego samochodu mo˝e byç nape∏niany wy∏àcznie
p∏ynem „TOYOTA Genuine 50/50 Premixed Super Long Life Coolant BLUE”
lub podobnej jakoÊci niskokrzepnàcym roztworem na bazie glikolu etylenowe-
go, niezawierajàcym krzemianów, amin, azotynów ani boranów, wytwarzanym
z wykorzystaniem technologii wysoce trwa∏ych hybrydowych kwasów organicz-
nych.
P∏yn „TOYOTA Genuine 50/50 Premixed Super Long Life Coolant BLUE” jest
gotowym do u˝ytku roztworem, zawierajàcym 50% koncentratu niskokrzepnà-
cego i 50% wody dejonizowanej. (Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji nale˝y zwróciç si´ do autoryzo-
wanej stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
307
4
Obs∏uga techniczna i konserwacja
Gdy silnik jest goràcy
Nie nale˝y zdejmowaç korka ch∏odnicy.
Na skutek panujàcego wewnàtrz uk∏adu ch∏odzenia silnika ciÊnienia, przy
odkr´caniu korka mo˝e zostaç wypchni´ty goràcy p∏yn ch∏odzàcy, gro˝àc
poparzeniem i innymi obra˝eniami cia∏a.
Przy dolewaniu p∏ynu do uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà, ani nierozcieƒczonym koncentra-
tem niskokrzepnàcym. Nale˝y przestrzegaç prawid∏owej proporcji koncen-
tratu niskokrzepnàcego i wody, aby zachowaç odpowiednie w∏asnoÊci sma-
rujàce, antykorozyjne i odprowadzania ciep∏a. Zapoznaç si´ z zaleceniami
podanymi na opakowaniu produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.
25 GT86 OM18058E 12/6/15 11:11 Page 307 (Black plate)

Nale˝y sprawdzaç stan ch∏odnicy silnika i skraplacza oraz usuwaç
z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elementów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co do jego stanu, nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu sprawdzenia.
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
308
Ch∏odnica i skraplacz
Gdy silnik jest goràcy
Ze wzgl´du na ryzyko poparzenia nie dotykaç ch∏odnicy silnika ani skraplacza.
25 GT86 OM18058E 12/6/15 11:11 Page 308 (Black plate)

Sprawdziç akumulator w nast´pujàcy sposób.
Symbole ostrzegawcze
Znaczenie symboli znajdujàcych si´ w górnej cz´Êci akumulatora jest
nast´pujàce:
Sprawdzenie otoczenia akumulatora
Sprawdziç, czy zaciski przewodów akumulatora nie sà poluzowane
lub skorodowane, nie ma p´kni´ç i obejma mocujàca jest prawid∏owo
dokr´cona.
Obejma mocujàca
Zaciski
2
1
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
309
4
Obs∏uga techniczna i konserwacja
Akumulator
Nie paliç, nie zbli˝aç si´
z otwartym ogniem,
nie powodowaç iskrzeniaZawiera kwas
Chroniç oczyPrzestrzegaç instrukcji
obs∏ugi
Chroniç przed dost´pem
dzieciZawiera wybuchowy gaz
25 GT86 OM18058E 12/6/15 11:11 Page 309 (Black plate)

Sprawdzanie p∏ynu w akumulatorze
Sprawdziç, czy poziom p∏ynu jest
pomi´dzy „UPPER LEVEL”,
a „LOWER LEVEL”.
Wysoki poziom „UPPER LEVEL”
Niski poziom „LOWER LEVEL”
Gdy poziom p∏ynu si´ga kreski
„LOWER LEVEL” lub poni˝ej, na-
le˝y dolaç wody destylowanej.
Dodawanie wody destylowanej
Zdjàç korek odpowietrznika.
Dolaç wody destylowanej.
Je˝eli linia maksymalnego poziomu „UPPER LEVEL” nie jest wi-
doczna, kontrolowaç poziom elektrolitu, zaglàdajàc bezpoÊrednio do
komory akumulatora.
Na∏o˝yç i dok∏adnie dokr´ciç korek odpowietrznika.
2
1
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
310Poziom niski Poziom prawid∏owy
