TOYOTA GT86 2017 Eksploatavimo vadovas (in Lithuanian)

361
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)

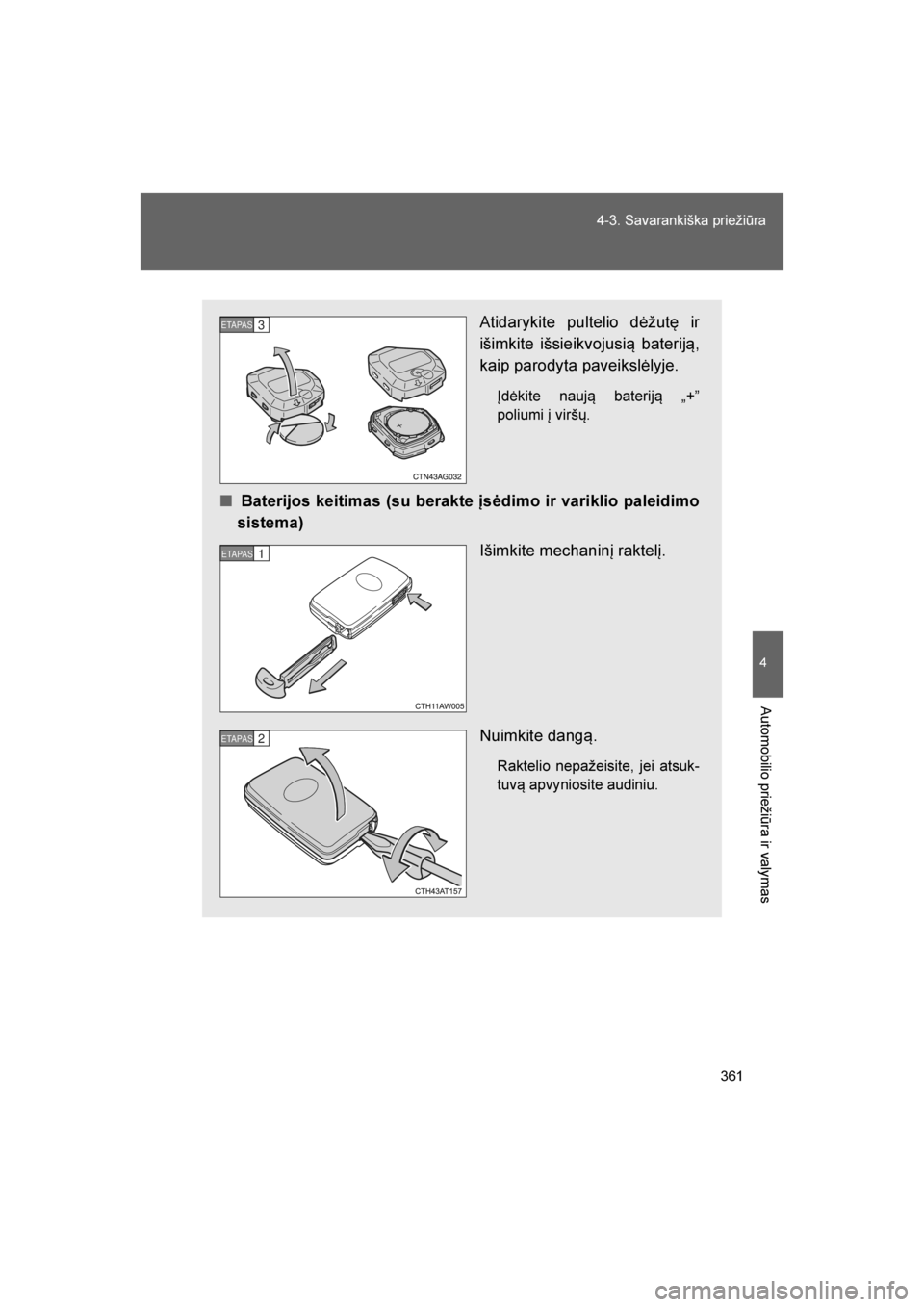

Atidarykite pultelio dėžutę ir
išimkite išsieikvojusi\b baterij\b,
kaip parodyta paveikslėlyje.
Įdėkite naują bateriją „+ˮ
poliumi į viršų.
■
Baterijos keitimas (su berakte įsėdimo ir variklio paleidimo
sistema)
Išimkite mechaninį raktelį.
Nuimkite dang\b.
Raktelio nepažeisite, jei atsuk-
tuvą apvyniosite audiniu.
ETAPAS3
ETAPAS1
ETAPAS2
86_OM_Europe_OM18071LT.book Page 361 Sunday, November 27, 2016 2:38 PM

362
4-3. Savarankiška priežiūra
86_LT (OM18071E)
■
Naudokite CR2016 (be beraktės įsėdimo ir variklio paleidimo sistemos)
arba CR1632 (su berakte įsėdimo ir variklio paleidimo sistema) li\bio
baterijas.
● Tinkamą bateriją galite įsigyti įgaliotoje „Toyotaˮ atstovybėje arba kitose
profesionaliose juvelyrų dirbtuvėse ar foto prekių parduotuvėse.
● Pakeiskite tik tokia pat arba ekvivalen\bia gamintojo rekomenduojama
baterija.
● Naudotų baterijų išmetimą reglamentuoja įstatymai – vykdykite juos.
■ Elektroninio raktelio baterija išsieikvojusi
Gali atsirasti toliau išvardinti požymiai.
● Beraktė įsėdimo ir variklio paleidimo sistema (jei įrengta) ir nuotolinio val -
dymo pultelis veiks blogai.
● Sumažėja veikimo spindulys.
■ Baterijos keitimas (be beraktės įsėdimo ir variklio paleidimo sistemos)
Išimkite išsieikvojusi\b baterij\b.
Įdėkite naują bateriją „+ˮ
poliumi į viršų.
ETAPAS3
Bateriją keiskite iš viršutinės pusės. Jei jį
dėsite įstrižai, gali blogai veikti raktelio
mygtukai.
86_OM_Europe_OM18071LT.book Page 362 Sunday, November 27, 2016 2:38 PM

363
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)
ĮSPĖJIMAS
■
Naudotos baterijos ir kitos detalės
Smulkias detales vaikas gali praryti ar jomis paspringti. Laikykite jas vaikams
nepasiekiamoje vietoje. Tai gali tapti mirties priežastimi.
■ Li\bio baterijos sertifikatas
● JEI BATERIJA PAKEIČIAMA NETINKAMO TIPO BATERIJA, JI GALI
SPROGTI. NAUDOTŲ BATERIJŲ IŠMETIMĄ REGLAMENTUOJA VIETI -
NIAI ĮSTATYMAI.
● Baterijos neturi būti veikiamos per didelio karš\bio, pavyzdžiui, saulės,
ugnies ar pan.
PASTABA
■ Veikimas pakeitus bateriją
Norėdami išvengti nelaimės vadovaukitės toliau pateiktais patarimais.
● Keiskite bateriją sausomis rankomis.
Drėgna baterija gali pradėti rūdyti.
● Nelieskite ir nejudinkite iš vietos kitų nuotolinio pultelio detalių.
● Nelankstykite baterijos.
86_OM_Europe_OM18071LT.book Page 363 Sunday, November 27, 2016 2:38 PM

364
4-3. Savarankiška priežiūra
86_LT (OM18071E)

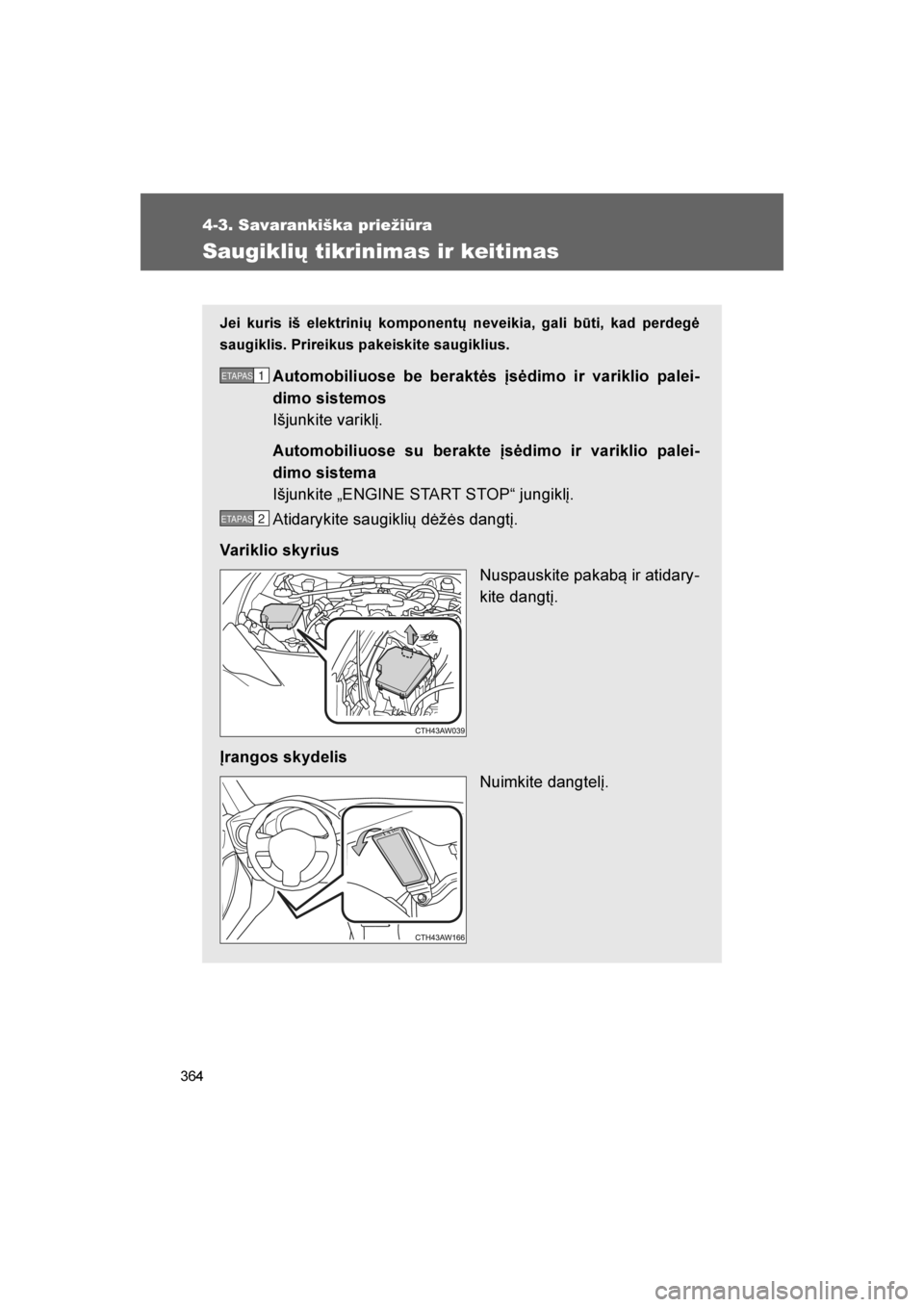

Saugiklių tikrinimas ir keitimas
Jei kuris iš elektrinių komponentų neveikia, gali būti, kad perdegė
saugiklis. Prireikus pakeiskite saugiklius.
Automobiliuose be beraktės įsėdimo ir variklio palei-
dimo sistemos
Išjunkite variklį.
Automobiliuose su berakte įsėdimo ir variklio palei -
dimo sistema
Išjunkite „ENGINE START STOP“ jungiklį.
Atidarykite saugiklių dėžės dangtį.
Variklio skyrius Nuspauskite pakab\b ir atidary-
kite dangtį.
Įrangos skydelis Nuimkite dangtelį.ETAPAS1
ETAPAS2
86_OM_Europe_OM18071LT.book Page 364 Sunday, November 27, 2016 2:38 PM

365
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)

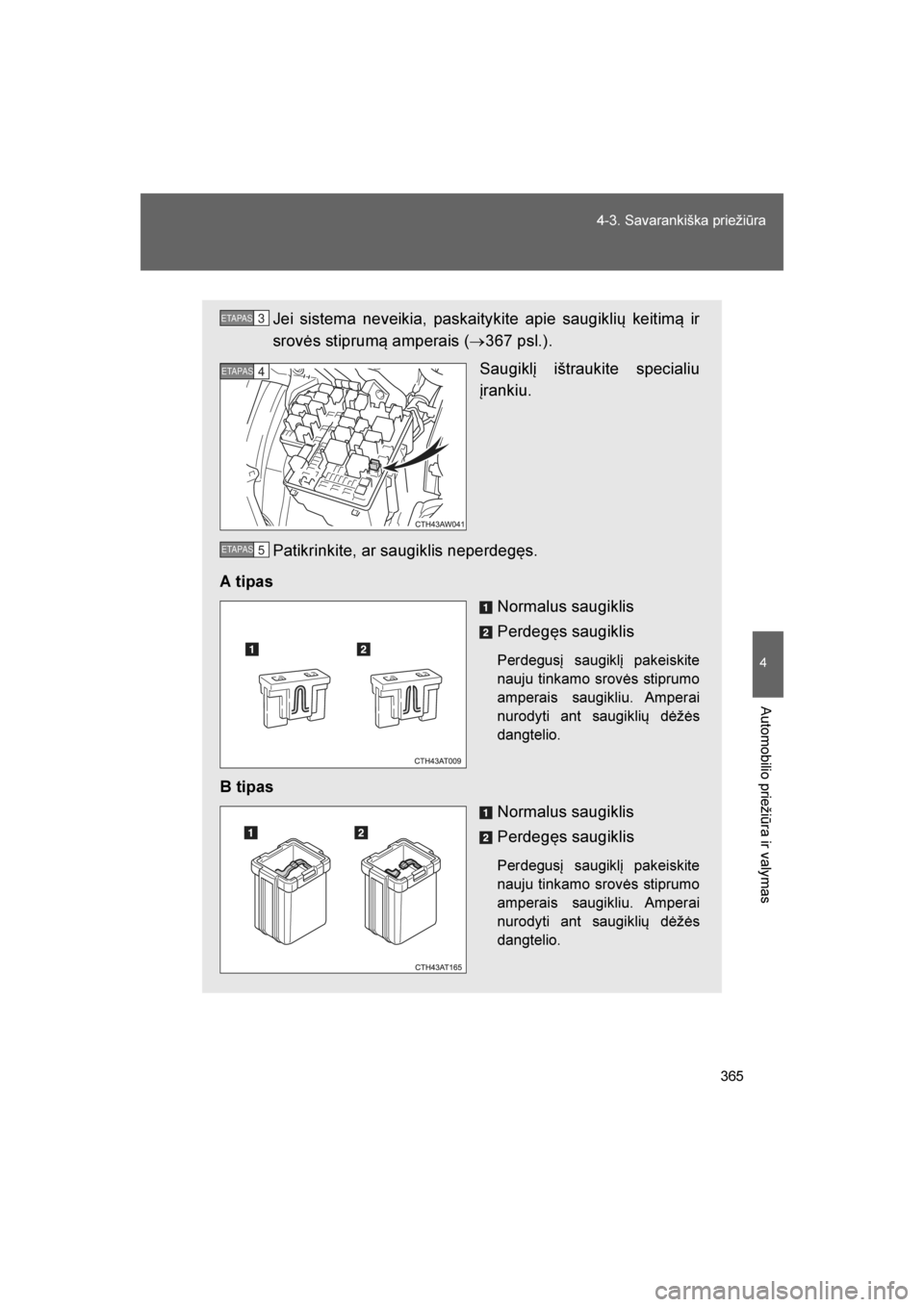

Jei sistema neveikia, paskaitykite apie saugiklių keitim\b ir
srovės stiprum\b amperais (
→367 psl.).
Saugiklį ištraukite specialiu
įrankiu.
Patikrinkite, ar saugiklis neperdegęs.
A tipas Normalus saugiklis
Perdegęs saugiklis
Perdegusį saugiklį pakeiskite
nauju tinkamo srovės stiprumo
amperais saugikliu. Amperai
nurodyti ant saugiklių dėžės
dangtelio.
B tipasNormalus saugiklis
Perdegęs saugiklis
Perdegusį saugiklį pakeiskite
nauju tinkamo srovės stiprumo
amperais saugikliu. Amperai
nurodyti ant saugiklių dėžės
dangtelio.
ETAPAS3
ETAPAS4
ETAPAS5
86_OM_Europe_OM18071LT.book Page 365 Sunday, November 27, 2016 2:38 PM

366
4-3. Savarankiška priežiūra
86_LT (OM18071E)

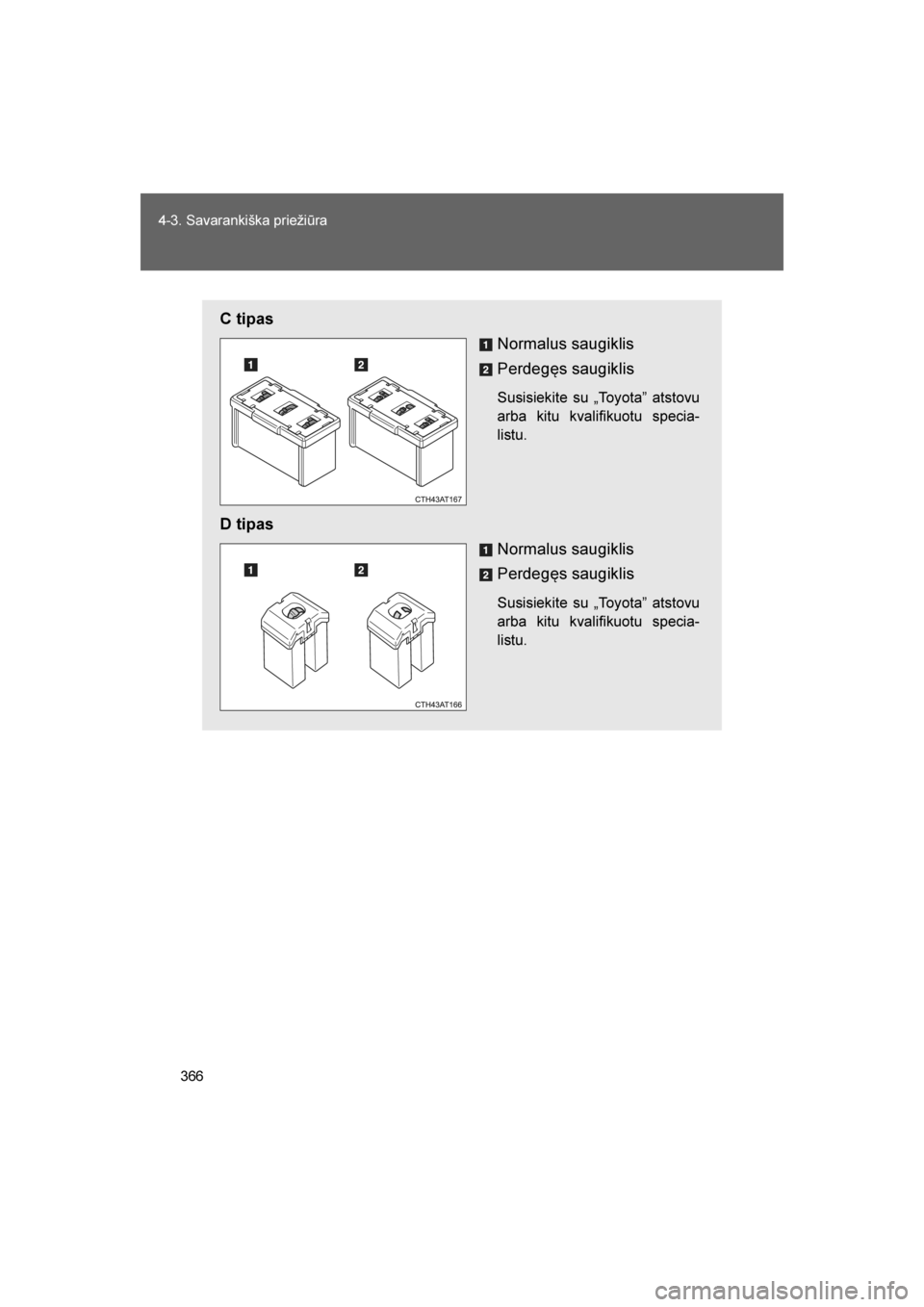

C tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyotaˮ atstovu
arba kitu kvalifikuotu specia-
listu.
D tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyotaˮ atstovu
arba kitu kvalifikuotu specia-
listu.
86_OM_Europe_OM18071LT.book Page 366 Sunday, November 27, 2016 2:38 PM

367
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)
Saugiklių išdėstymas ir srovės stiprumas
■ Variklio skyrius
SaugiklisAmperaiGrandinė
1 MIR HTR 7,5 A
Užpakalinio vaizdo veidrodėlių džiovintuvai
2 RDI 25 A Elektrinis ventiliatorius
3 (PUSH-AT) 7,5 A Variklio valdymo sistemos
4 ABS NO. 1 40 A ABS
5 HEATER 50 A Oro kondicionavimo sistema
6 WASHER 10 A Priekinio lango ploviklis
7 WIPER 30 A Šildomi langų valytuvai
8 RR DEF 30 A Užpakalinio lango džiovintuvo
9 (RR FOG) 10 A Užpakaliniai rūko žibintai
10 D FR DOOR 25 A Elektra valdomi langai (vairuotojo pusėje) 11 (CDS) 25 A Elektrinis ventiliatorius
12 D-OP 25 A -
13 ABS NO. 2 25 A ABS
14 D FL DOOR 25 A Elektra valdomi langai (keleivio pusėje)
86_OM_Europe_OM18071LT.book Page 367 Sunday, November 27, 2016 2:38 PM

368
4-3. Savarankiška priežiūra
86_LT (OM18071E)
15 SPARE
Žr. pastabą
apačioje. Atsarginis saugiklis
16 SPARE Žr. pastabą
apačioje. Atsarginis saugiklis
17 SPARE Žr. pastabą
apačioje. Atsarginis saugiklis
18 SPARE Žr. pastabą
apačioje. Atsarginis saugiklis
19 SPARE Žr. pastabą
apačioje. Atsarginis saugiklis
20 SPARE Žr. pastabą
apačioje. Atsarginis saugiklis
21 ST 7,5 A Variklio paleidimo sistema
22 ALT-S 7,5 A Įkrovimo sistema
23 (STR LOCK) 7,5 A Vairaračio užrakto sistema
24 D/L 20 A Elektrinis durų užraktas
25 ETCS 15 A Variklio valdymo sistemos
26 (AT+B) 7,5 A Pavarų dėžė
27 (AM2 NO. 2) 7,5 A Beraktė \bsėdimo ir variklio paleidimo sis
-
tema
28 EFI (CTRL) 15 A Variklio valdymo sistemos
29 EFI (HTR) 15 A Daugiakanalė degalų \bpurškimo sistema/
nuoseklioji daugiakanalė degalų \bpurš
-
kimo sistema
30 EFI (IGN) 15 A Variklio paleidimo sistema
31 EFI (+B) 7,5 A Variklio valdymo sistemos
32 HAZ 15 A Posūkio signalai ir avariniai žibintai
33 MPX-B 7,5 A Automatinė oro kondicionavimo sistema,
manometras ir skaitikliai
34 F/PMP 20 A Daugiakanalė degalų \bpurškimo sistema/
nuoseklioji daugiakanalė degalų \bpurš
-
kimo sistema
SaugiklisAmperaiGrandinė
86_OM_Europe_OM18071LT.book Page 368 Sunday, November 27, 2016 2:38 PM

369
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)
Pastaba
Yra po vien\b atsarginį saugiklį: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
35 IG2 MAIN 30 A
SRS oro pagalvių sistema, variklio val
-
dymo blokas
36 DCC 30 A Salono apšvietimas, bevielis nuotolinio
valdymo pultas, pagrindiniai kėbulo ECU
37 HORN NO. 2 7,5 A Signalas
38 HORN NO. 1 7,5 A Signalas
39 H-LP LH LO 15 A Priekinė kairioji (artimoji) šviesa
40 H-LP RH LO 15 A Priekinė dešinioji (artimoji) šviesa
41 H-LP LH HI 10 A Priekinė kairioji (tolimoji) šviesa
42 H-LP RH HI 10 A Priekinė dešinioji (tolimoji) šviesa
43 INJ 30 A Daugiakanalė degalų \bpurškimo sistema/
nuoseklioji daugiakanalė degalų \bpurš
-
kimo sistema
44 H-LP WASHER 30 A Priekinių šviesų valytuvai
45 AM2 NO. 1 40 A Variklio paleidimo sistema, variklio val
-
dymo blokas
46 EPS 80 A Elektrinė vairo stiprintuvo sistema
47 A/B MAIN 15 A Oro pagalvių sistemai
48 ECU-B 7,5 A Bevielis nuotolinio valdymo pultas,
pagrindiniai kėbulo ECU
49 DOME 20 A Salono šviesos
50 IG2 7,5 A Variklio valdymo sistemos
SaugiklisAmperaiGrandinė
86_OM_Europe_OM18071LT.book Page 369 Sunday, November 27, 2016 2:38 PM

370
4-3. Savarankiška priežiūra
86_LT (OM18071E)
■
Įrangos skydelis
SaugiklisAmperaiGrandinė
1ECU ACC 10 A Pagrindiniai kėbulo ECU, išoriniai
veidrodžiai
2P/POINT No.2 15 A Elektros lizdas
3PANEL 10 A Apšvietimas
4TAIL 10 A Užpakalinės šviesos
5DRL 10 A Dieninių šviesų sistema
6STOP 7,5 A Stabdžių šviesos
7OBD 7,5 A Diagnostikos sistema
8HEATER-S 7,5 A Oro kondicionavimo sistema
9HEATER 10 A Oro kondicionavimo sistema
10FR FOG LH 10 A Kairysis rūko žibintas
11FR FOG RH 10 A Dešinysis rūko žibintas
12BK/UP LP 7,5 A Atbulinės eigos šviesos
13ECU IG1 10 AABS, elektrinė vairo stiprintuvo sis
-
tema
14AM1 7,5 A Variklio paleidimo sistema
15AMP 15 A Audio sistema
16AT UNIT 15 A Pavarų dėžė
17GAUGE 7,5 A Davikliai ir matuokliai, beraktė įsė
-
dimo ir variklio paleidimo sistema
18ECU IG2 10 A Variklio valdymo sistemos
19SEAT HTR LH 10 A Kairiosios sėdynės šildytuvas
20SEAT HTR RH 10 A Dešiniosios sėdynės šildytuvas
21RADIO 7,5 A Audio sistema
22P/POINT No.1 15 A Elektros lizdas
86_OM_Europe_OM18071LT.book Page 370 Sunday, November 27, 2016 2:38 PM
