ABS TOYOTA GT86 2017 Eksploatavimo vadovas (in Lithuanian)

209
2-2. Įrangos skydelis
2
Važiuojant
86_LT (OM18071E)
ĮSPĖJIMAS
■
Jei neužsidega saugos sistemos įspėjamoji lemputė
Jei paleidus variklį ABS arba SRS apsauginių oro pagalvių įspėjamosios
lemputės neužsidega, gali būti, kad avarijos metu šios sistemos negalės
Jūsų apsaugoti nuo sužeidimų. Dėl remonto darbų nedelsdami kreipkitės į
„Toyota“ atstovą arba į kitą kvalifikuotą specialistą.
*4: automobiliuose su vienspalviu informacijos ekranu - šios lemputės užsidega, kai variklio jungiklis pasukamas į „ON“ padėtį parodyda -
mos, kad sistema tikrinama. Įjungus variklį arba po kelių sekundžių
jos užgęsta. Jei lemputės neužsidega arba neužgęsta, sistema gali
būti sugedusi. Patikrinkite automobilį „Toyota“ atstovybėje.
86_OM_Europe_OM18071LT.book Page 209 Sunday, November 27, 2016 2:38 PM

246
2-4. Kitų automobilio sistemų naudojimas
86_LT (OM18071E)

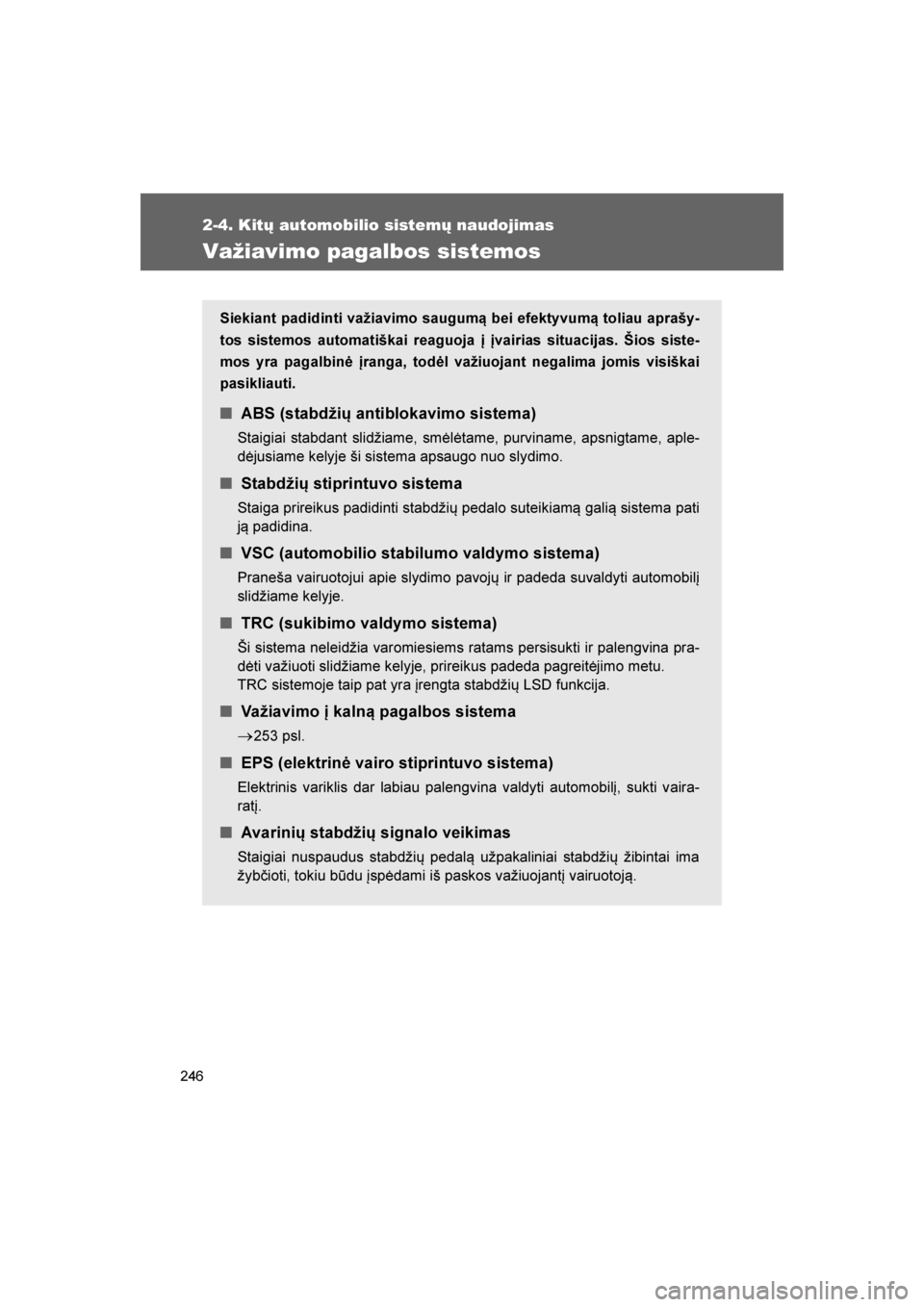

Važiavimo pagalbos sistemos
Siekiant padidinti važiavimo saugumą bei efektyvumą toliau aprašy-
tos sistemos automatiškai reaguoja į įvairias situacijas. Šios siste -
mos yra pagalbinė įranga, todėl važiuojant negalima jomis visiškai
pasikliauti.
■ ABS (stabdžių antiblokavimo sistema)
Staigiai stabdant slidžiame, smėlėtame, purviname, apsnigtame, aple -
dėjusiame kelyje ši sistema apsaugo nuo slydimo.
■ Stabdžių stiprintuvo sistema
Staiga prireikus padidinti stabdžių pedalo suteikiamą galią sistema pati
ją padidina.
■VSC (automobilio stabilumo valdymo sistema)
Praneša vairuotojui apie slydimo pavojų ir padeda suvaldyti automobilį
slidžiame kelyje.
■TRC (sukibimo valdymo sistema)
Ši sistema neleidžia varomiesiems ratams persisukti ir palengvina pra -
dėti važiuoti slidžiame kelyje, prireikus padeda pagreitėjimo metu.
TRC sistemoje taip pat yra įrengta stabdžių LSD funkcija.
■ Važiavimo į kalną pagalbos sistema
→
253 psl.
■ EPS (elektrinė vairo stiprintuvo sistema)
Elektrinis variklis dar labiau palengvina valdyti automobilį, sukti vaira -
ratį.
■ Avarinių stabdžių signalo veikimas
Staigiai nuspaudus stabdžių pedalą užpakaliniai stabdžių žibintai ima
žyb\bioti, tokiu būdu įspėdami iš paskos važiuojantį vairuotoją.
86_OM_Europe_OM18071LT.book Page 246 Sunday, November 27, 2016 2:38 PM

249
2-4. Kitų automobilio sistemų naudojimas
2
Važiuojant
86_LT (OM18071E)
TRC ir VSC režimų pasirinkimas
Atitinkamomis s\blygomis galite pasirinkti toliau nurodytus važiavimo
režimus.
*1: automobiliuose su automatine pavarų dėže
*2: automobiliuose su mechanine pavarų dėže
Važiavimo sąlygosTRC reži -
masVSC režimasStabdžių LSD funkcijaIndikatorių lemputės
Normalus keliasNorma -
lus reži -
mas Normalus
režimas Normalus
režimas ⎯
Nelygus kelias Išjungta Normalus
režimas Normalus
režimas
Sportinis režimas „TRACK‟
režimas „TRACK‟
režimas „TRACK‟
režimas
Išjungta Išjungta „TRACK‟
režimas
*1
Išjungtas
*2
■ Garsai ir vibracija, kuriuos sukelia ABS, stabdžių stiprintuvas, TRC ir
VSC
● Kai stabdžių pedalas nuspaustas ir variklis paleistas arba automobilis
pradėjo judėti iš vietos variklio skyriaus gali pasigirsti garsai. Tai nereiš -
kia, kad kuri nors iš aukš\biau paminėtų sistemų yra sugedusi.
● Naudojant šias sistemas automobilis gali vibruoti ar pasigirsti neįprasti
garsai, ta\biau tai nereiškia, kad sistemos yra sugedusios.
• Automobilis ir vairas gali važiuojant vibruoti
• Sustojus automobiliui ir variklio skyriaus gali girdėtis garsai.
• Įjungus ABS sistemą gali šiek tiek pulsuoti stabdžių pedalas.
• Įjungus ABS sistemą gali šiek tiek nusileisti stabdžių pedalas.
■ EPS (elektrinio vairo stiprintuvo) skleidžiamas garsas
Sukiojant vairaratį gali sklisti sistemos variklio garsas. Tai nereiškia gedimo.
86_OM_Europe_OM18071LT.book Page 249 Sunday, November 27, 2016 2:38 PM

251
2-4. Kitų automobilio sistemų naudojimas
2
Važiuojant
86_LT (OM18071E)
■
Avarinio stabdžių signalo sistemos automatinis išjungimas
Sistema automatiškai išsijungs toliau išvardintais atvejais.
● Įjungiate avarinius stovėjimo žibintus.
● Atleidžiate stabdžių pedalą.
● Pagal grei\bio mažėjimą sistema nusprendžia, jog tai nėra staigus avari -
nis stabdymas.
■ Nustatymai, kuriuos galima atlikti „Toyota‟ atstovybėje
Nustatymus, pavyzdžiui, stabdžių signalą, galima pakeisti.
(Nustatoma įranga →487 psl.)
ĮSPĖJIMAS
■ ABS gali blogai veikti toliau išvardintais atvejais
● Naudojant padangas, kurios blogai sukimba su kelio danga (nusidėvėju -
sias padangos apsnigtame kelyje).
● Važiuojant dideliu grei\biu šlapiame ar slidžiame kelyje automobilis pra -
deda slysti.
■ Veikiant ABS sistemai stabdymo kelias gali būti ilgesnis
ABS nepadeda sutrumpinti stabdymo kelio. Žemiau nurodytais atvejais
visuomet laikykitės saugaus atstumo iki priekyje važiuojan\bio automobilio.
● Važiuodami purvinu, apsnigtu keliu ar žvyrkeliu.
● Važiuodami su padangų grandinėmis.
● Būkite itin atsargūs važiuodami nelygiais keliais.
● Keliuose su išgraužomis ar nelygiuose keliuose.
■ TRC gali blogai veikti toliau išvardintais atvejais
Net jei TRC sistema veikia, važiuojant slidžiu keliu krypties ir galingumo val -
dymo sistemos gali veikti nepakankamai efektyviai.
Nevažiuokite keliais, kuriuose sunku išlaikyti automobilio stabilumą.
86_OM_Europe_OM18071LT.book Page 251 Sunday, November 27, 2016 2:38 PM

252
2-4. Kitų automobilio sistemų naudojimas
86_LT (OM18071E)
ĮSPĖJIMAS
■
Kai veikia VSC ir/arba stabdžių LSD funkcijos
Žyb\bioja slydimo indikatoriaus lemputė. Važiuokite atsargiai. Važiuodami
neatsargiai galite sukelti avarinę situaciją. Kai žyb\bioja indikatorius, būkite
itin atsargūs.
■ Išjungus VSC (stabilumo valdymo sistemą)/TRC (sukibimo valdymo
sistemą)
Būkite itin atsargūs, važiuokite ne didesniu grei\biu nei leidžia kelio sąlygos.
Tai yra sistemos, užtikrinan\bios automobilio saugumą ir galingumą, todėl
neišjunkite TRC ir VSC sistemų, jei tai nebūtina.
■ Padangų keitimas
Visos padangos turi būti vienodo dydžio, prekės ženklo, vienodo protekto -
riaus ir išlaikyti vienodą krūvį bei būti tinkamai pripūstos iki rekomenduojamo
slėgimo. Be to, įsitikinkite, kad visos padangos yra pripūstos iki rekomen -
duojamo slėgio.
Jei padangos yra nevienodos, ABS, TRC ir VSC sistemos gali neveikti.
Prieš keisdami padangas arba ratus susisiekite su „Toyota“ atstovu arba kitu
kvalifikuotu specialistu.
■ Padangos ir pakaba
Važiavimo pagalbos sistemos gali neveikti arba sugesti, jei naudosite netin -
kamas padangas ar modifikuosite automobilio pakabą.
86_OM_Europe_OM18071LT.book Page 252 Sunday, November 27, 2016 2:38 PM

253
2-4. Kitų automobilio sistemų naudojimas
2
Važiuojant
86_LT (OM18071E)

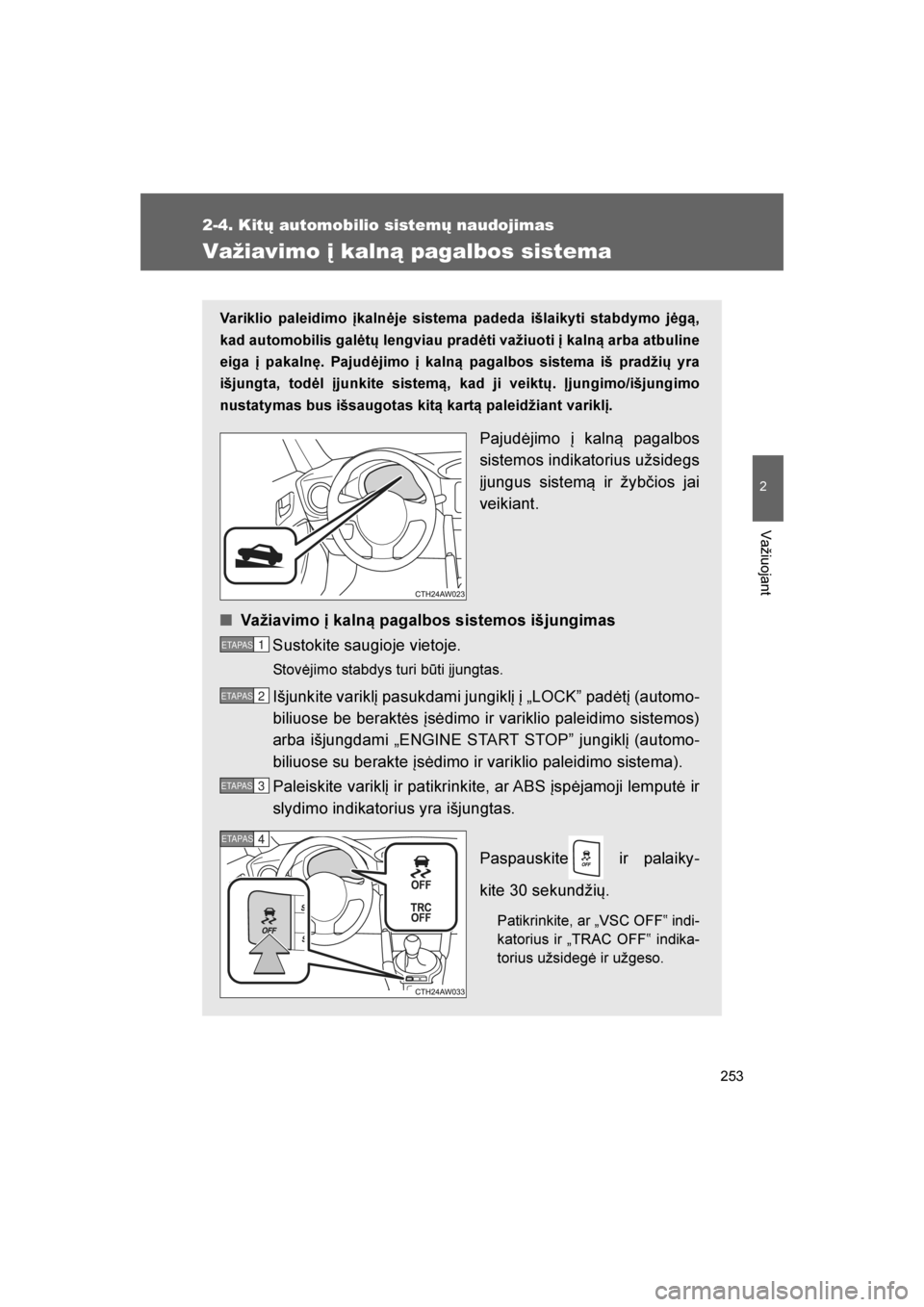

Važiavimo į kalną pagalbos sistema
Variklio paleidimo įkalnėje sistema padeda išlaikyti stabdymo jėgą,
kad automobilis galėtų lengviau pradėti važiuoti į kalną arba atbuline
eiga į pakalnę. Pajudėjimo į kalną pagalbos sistema iš pradžių yra
išjungta, todėl įjunkite sistemą, kad ji veiktų. Įjungimo/išjungimo
nustatymas bus išsaugotas kitą kartą paleidžiant variklį.
Pajudėjimo į kaln\b pagalbos
sistemos indikatorius užsidegs
įjungus sistem\b ir žybčios jai
veikiant.
■ Važiavimo į kalną pagalbos sistemos išjungimas
Sustokite saugioje vietoje.
Stovėjimo stabdys turi būti įjungtas.
Išjunkite variklį pasukdami jungiklį į „LOCK” padėtį (automo -
biliuose be beraktės įsėdimo ir variklio paleidimo sistemos)
arba išjungdami „ENGINE START STOP” jungiklį (automo -
biliuose su berakte įsėdimo ir variklio paleidimo sistema).
Paleiskite variklį ir patikrinkite, ar ABS įspėjamoji lemputė ir
slydimo indikatorius yra išjungtas.
Paspauskite ir palaiky -
kite 30 sekundžių.
Patikrinkite, ar „VSC OFF‟ indi -
katorius ir „TRAC OFF‟ indika -
torius užsidegė ir užgeso.
ETAPAS1
ETAPAS2
ETAPAS3
ETAPAS4
86_OM_Europe_OM18071LT.book Page 253 Sunday, November 27, 2016 2:38 PM

367
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)
Saugiklių išdėstymas ir srovės stiprumas
■ Variklio skyrius
SaugiklisAmperaiGrandinė
1 MIR HTR 7,5 A
Užpakalinio vaizdo veidrodėlių džiovintuvai
2 RDI 25 A Elektrinis ventiliatorius
3 (PUSH-AT) 7,5 A Variklio valdymo sistemos
4 ABS NO. 1 40 A ABS
5 HEATER 50 A Oro kondicionavimo sistema
6 WASHER 10 A Priekinio lango ploviklis
7 WIPER 30 A Šildomi langų valytuvai
8 RR DEF 30 A Užpakalinio lango džiovintuvo
9 (RR FOG) 10 A Užpakaliniai rūko žibintai
10 D FR DOOR 25 A Elektra valdomi langai (vairuotojo pusėje) 11 (CDS) 25 A Elektrinis ventiliatorius
12 D-OP 25 A -
13 ABS NO. 2 25 A ABS
14 D FL DOOR 25 A Elektra valdomi langai (keleivio pusėje)
86_OM_Europe_OM18071LT.book Page 367 Sunday, November 27, 2016 2:38 PM

370
4-3. Savarankiška priežiūra
86_LT (OM18071E)
■
Įrangos skydelis
SaugiklisAmperaiGrandinė
1ECU ACC 10 A Pagrindiniai kėbulo ECU, išoriniai
veidrodžiai
2P/POINT No.2 15 A Elektros lizdas
3PANEL 10 A Apšvietimas
4TAIL 10 A Užpakalinės šviesos
5DRL 10 A Dieninių šviesų sistema
6STOP 7,5 A Stabdžių šviesos
7OBD 7,5 A Diagnostikos sistema
8HEATER-S 7,5 A Oro kondicionavimo sistema
9HEATER 10 A Oro kondicionavimo sistema
10FR FOG LH 10 A Kairysis rūko žibintas
11FR FOG RH 10 A Dešinysis rūko žibintas
12BK/UP LP 7,5 A Atbulinės eigos šviesos
13ECU IG1 10 AABS, elektrinė vairo stiprintuvo sis
-
tema
14AM1 7,5 A Variklio paleidimo sistema
15AMP 15 A Audio sistema
16AT UNIT 15 A Pavarų dėžė
17GAUGE 7,5 A Davikliai ir matuokliai, beraktė įsė
-
dimo ir variklio paleidimo sistema
18ECU IG2 10 A Variklio valdymo sistemos
19SEAT HTR LH 10 A Kairiosios sėdynės šildytuvas
20SEAT HTR RH 10 A Dešiniosios sėdynės šildytuvas
21RADIO 7,5 A Audio sistema
22P/POINT No.1 15 A Elektros lizdas
86_OM_Europe_OM18071LT.book Page 370 Sunday, November 27, 2016 2:38 PM

5
397
5-2. K\b daryti nenumatytu atveju?
Nenumatyti atvejai
86_LT (OM18071E)
Nedelsdami patikrinkite automobilį.
Jei nepaisysite toliau pateiktų įspėjamųjų indikatorių, sistema blogai
veiks ir tai gali tapti avarijos priežastimi. Dėl remonto darbų nedels -
dami kreipkitės į „Toyota“ atstov\b arba į kit\b kvalifikuot\b specialist\b.
Įspėjamoji lem -
putėĮspėjamoji lemputė/Reikšmė
Gedimų įspėjamoji lemputė Rodo gedimą šioje įrangoje:
• Elektroninėje variklio valdymo sistemoje
• Elektroninėje droselio valdymo sistemoje
• elektroninėje automatinės pavarų dėžės valdymo siste -
moje.
Saugos diržo įspėjamoji lemputė Rodo gedimą šioje įrangoje:
• Oro pagalvių sistemoje.
• Saugos diržų įtempiklių sistemoje.
ABS įspėjamoji lemputė Rodo gedimą šioje įrangoje:
• ABS;
• Stabdžių stiprintuvo sistemoje.
Elektrinio vairo stiprintuvo įspėjamoji lemputė (įspėja -
masis signalas) Blogai veikia EPS (elektrinė vairo sistema)
Slydimo indikatorius Rodo gedimą šioje įrangoje:
• VSC sistemoje
• TRC sistemoje
• Važiavimo į kalną valdymo sistemoje
Automatinės priešakinių žibintų nustatymo sistemos
įspėjamoji lemputė Blogai veikia automatinė priešakinių žibintų nustatymo sis -
tema.
Priekinių LED šviesų įspėjamoji lemputė Rodo gedimą priekinių LED žibintų sistemoje.
86_OM_Europe_OM18071LT.book Page 397 Sunday, November 27, 2016 2:38 PM

406
5-2. K\b daryti nenumatytu atveju?
86_LT (OM18071E)
Nedelsdami patikrinkite automobilį.
Jei nepaisysite toliau pateiktų įspėjamųjų indikatorių, sistema blogai
veiks ir tai gali tapti avarijos priežastimi. Kreipkitės į „Toyota” atstov\b
arba į kit\b kvalifikuot\b specialist\b.
Įspėjamoji žinutėInformacija
Rodo gedimą šioje įrangoje:
• Oro pagalvių sistemoje
• Saugos diržų įtempiklių sistemoje Taip pat, skamba signalas
Rodo gedimą šioje įrangoje:
•ABS
• Stabdžių stiprintuvo sistemoje Taip pat, skamba signalas
Blogai veikia EPS (elektrinė vairo sistema) Taip pat, skamba signalas.
86_OM_Europe_OM18071LT.book Page 406 Sunday, November 27, 2016 2:38 PM
