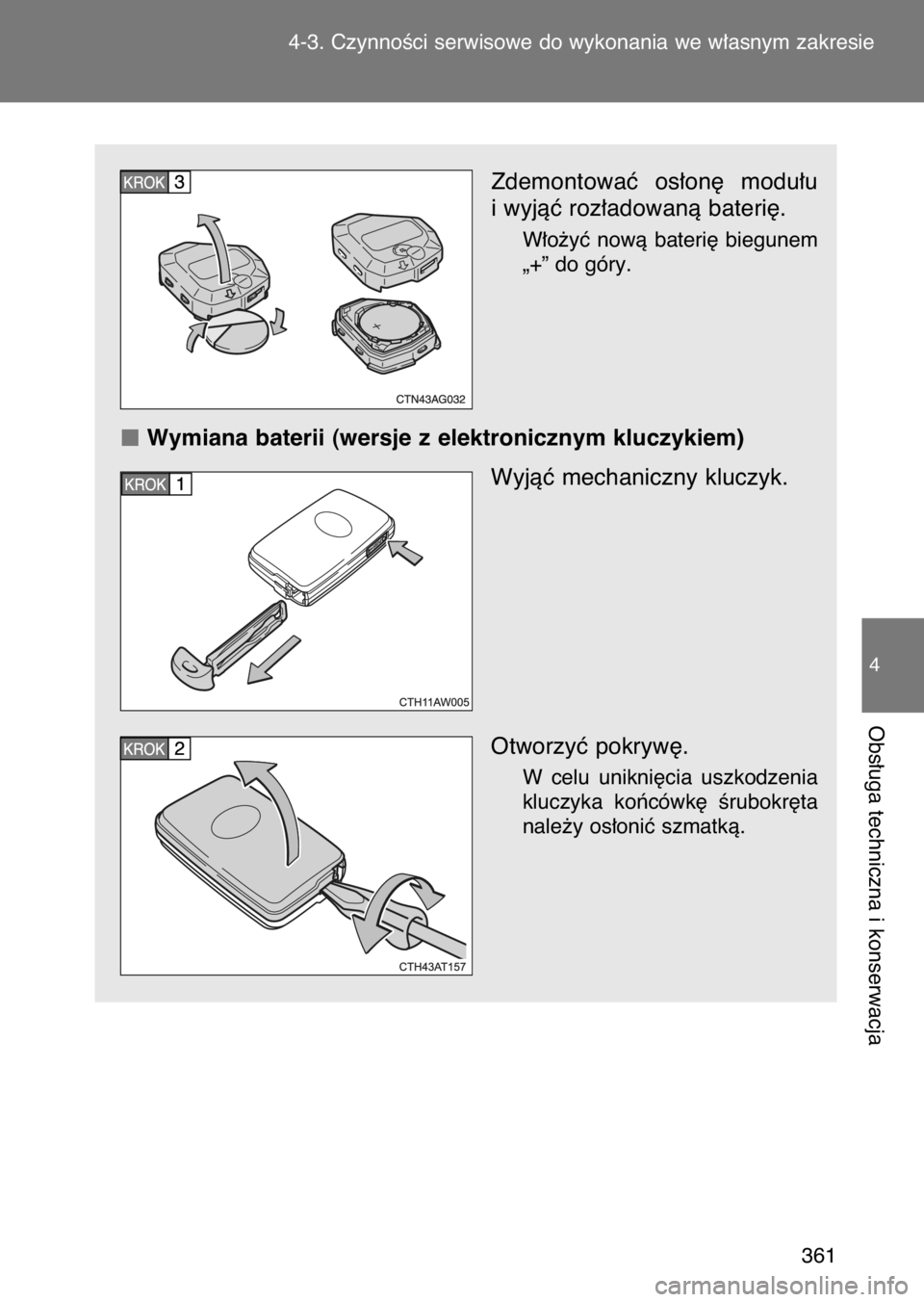

Zdemontowaç os∏on´ modu∏u
i wyjàç roz∏adowanà bateri´.
W∏o˝yç nowà bateri´ biegunem
„+” do góry.
Wymiana baterii (wersje z elektronicznym kluczykiem)
Wyjàç mechaniczny kluczyk.
Otworzyç pokryw´.
W celu unikni´cia uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta
nale˝y os∏oniç szmatkà.
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
361
4
Obs∏uga techniczna i konserwacja
1 GT86 OM18071E 2/2/17 8:35 AM Page 361 (Black plate)

Wyjàç roz∏adowanà bateri´.
W∏o˝yç nowà bateri´ biegunem
„+” do góry.
Bateria litowa CR2016 (wersje z mechanicznym kluczykiem) lub CR1632
(wersje z elektronicznym kluczykiem)
Baterie te sà do nabycia w autoryzowanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e u zegarmistrza bàdê w sklepie foto-
graficznym.
Zu˝ytà bateri´ nale˝y wymieniç na nowà tego samego typu lub zalecany
przez producenta zamiennik.
Zu˝ytych baterii nale˝y pozbyç si´ w sposób zgodny z przepisami.
Objawy roz∏adowania baterii
Roz∏adowanie baterii mogà sygnalizowaç nast´pujàce objawy:
Nieprawid∏owe dzia∏anie funkcji dost´pu do samochodu z u˝yciem elektro-
nicznego kluczyka (w niektórych wersjach) oraz bezprzewodowego zdalnego
sterowania.
Skrócenie zasi´gu dzia∏ania.
Montowanie modu∏u elektronicznego (wersje z mechanicznym kluczykiem)
Modu∏ nale˝y wk∏adaç prosto. Montowanie
go pod kàtem mo˝e spowodowaç nieprawi-
d∏owe dzia∏anie przycisków.
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
362
1 GT86 OM18071E 2/2/17 8:35 AM Page 362 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
363
4
Obs∏uga techniczna i konserwacja
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów i w razie po∏kni´cia przez dziecko
mogà spowodowaç zad∏awienie. Nale˝y je zabezpieczyç przed dost´pem
dzieci. Nieprzestrzeganie tych zasad mo˝e spowodowaç Êmierç lub powa˝ne
obra˝enia cia∏a.
Certyfikat dotyczàcy baterii litowej
W PRZYPADKU ZASTOSOWANIA NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI. ZU˚YTEJ BATERII NALE˚Y
POZBYå SI¢ ZGODNIE Z ZALECENIAMI.
Baterie nie powinny byç nara˝one na dzia∏anie wysokiej temperatury
takiej jak promienie s∏oneczne, ogieƒ itp.
Prawid∏owa wymiana baterii
Podczas wymiany baterii nale˝y przestrzegaç nast´pujàcych Êrodków
ostro˝noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝adnych elementów wewnàtrz nadajnika
zdalnego sterowania.
Nie wyginaç elektrod gniazda baterii.
1 GT86 OM18071E 2/2/17 8:35 AM Page 363 (Black plate)

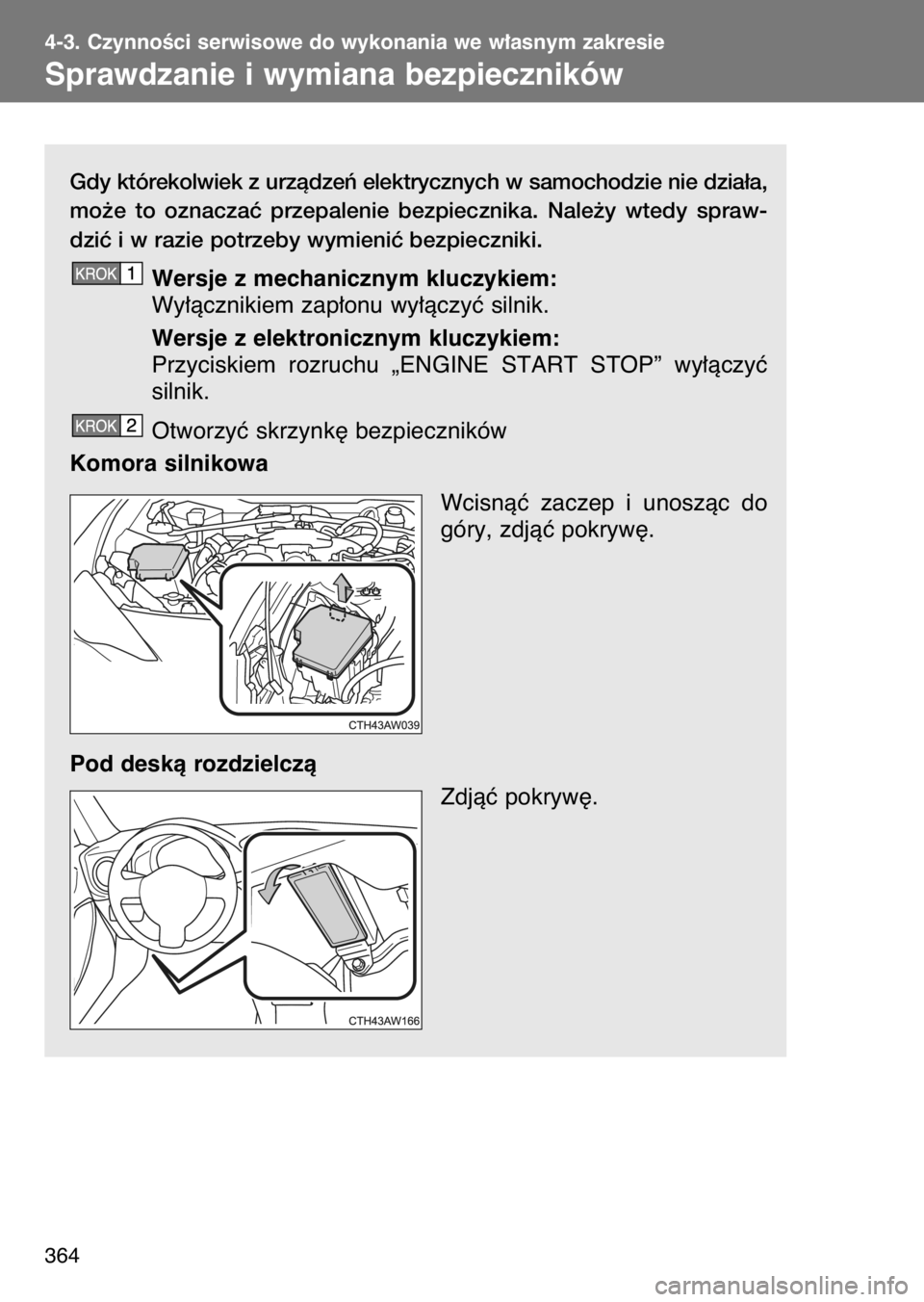

Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie dzia∏a,
mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy spraw-
dziç i w razie potrzeby wymieniç bezpieczniki.
Wersje z mechanicznym kluczykiem:
Wy∏àcznikiem zap∏onu wy∏àczyç silnik.
Wersje z elektronicznym kluczykiem:
Przyciskiem rozruchu „ENGINE START STOP” wy∏àczyç
silnik.
Otworzyç skrzynk´ bezpieczników
Komora silnikowa
Wcisnàç zaczep i unoszàc do
góry, zdjàç pokryw´.
Pod deskà rozdzielczà
Zdjàç pokryw´.
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Sprawdzanie i wymiana bezpieczników
364
1 GT86 OM18071E 2/2/17 8:35 AM Page 364 (Black plate)

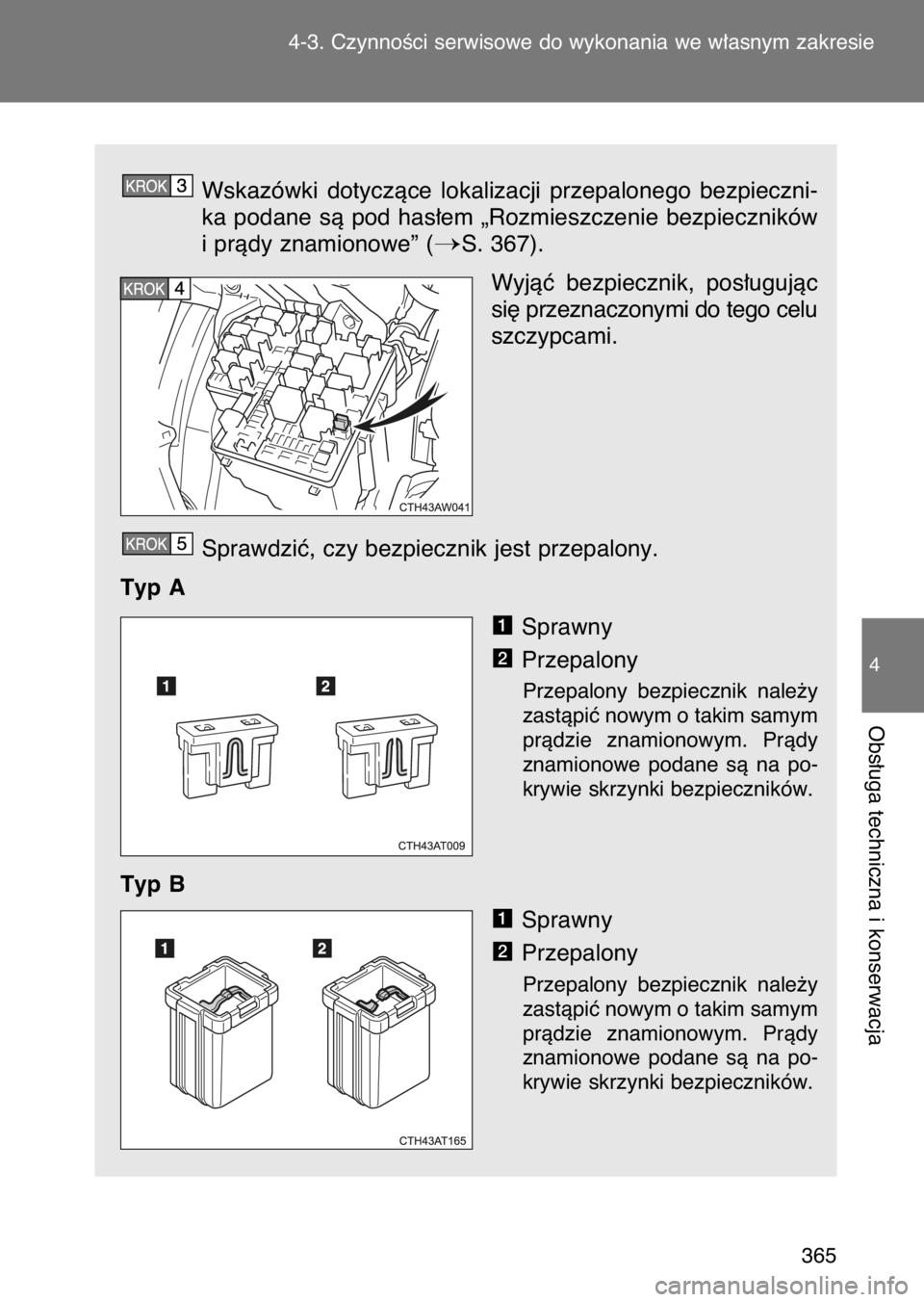

Wskazówki dotyczàce lokalizacji przepalonego bezpieczni-
ka podane sà pod has∏em „Rozmieszczenie bezpieczników
i pràdy znamionowe” (
S. 367).
Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego celu
szczypcami.
Sprawdziç, czy bezpiecznik jest przepalony.
Typ A
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y
zastàpiç nowym o takim samym
pràdzie znamionowym. Pràdy
znamionowe podane sà na po-
krywie skrzynki bezpieczników.
Typ B
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y
zastàpiç nowym o takim samym
pràdzie znamionowym. Pràdy
znamionowe podane sà na po-
krywie skrzynki bezpieczników.
2
1
2
1
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
365
4
Obs∏uga techniczna i konserwacja
1 GT86 OM18071E 2/2/17 8:35 AM Page 365 (Black plate)

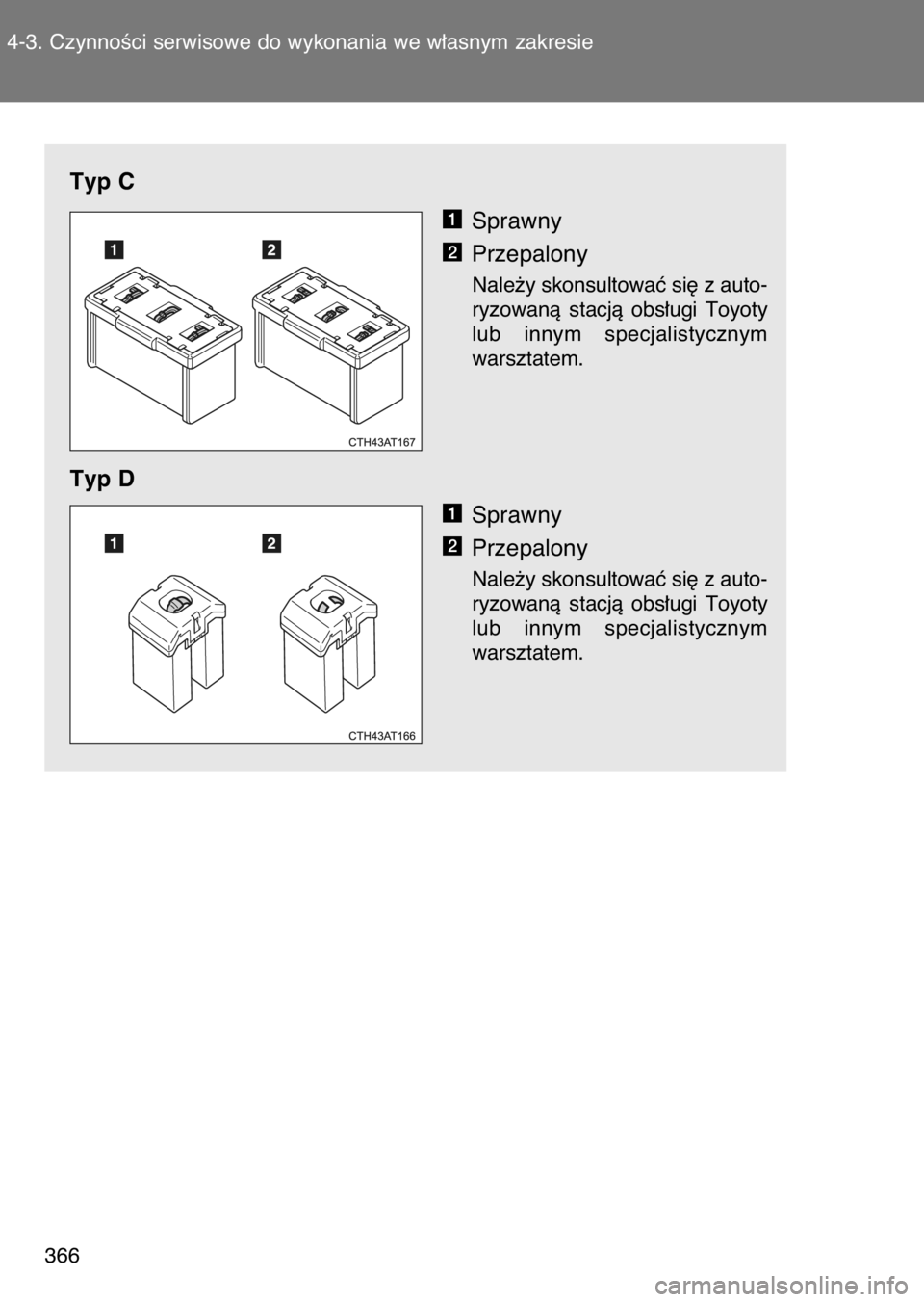

Typ C
Sprawny
Przepalony
Nale˝y skonsultowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym
warsztatem.
Typ D
Sprawny
Przepalony
Nale˝y skonsultowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym
warsztatem.
2
1
2
1
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
366
1 GT86 OM18071E 2/2/17 8:35 AM Page 366 (Black plate)

Komora silnikowa
1 MIR HTR 7,5 AUsuwanie zaparowania zewn´trznychlusterek wstecznych
2 RDI 25 A Elektryczne wentylatory ch∏odnicy
3 (PUSH–AT) 7,5 A Modu∏ ECU silnika
4 ABS NO.1 40 AUk∏ad zapobiegajàcy blokowaniu kó∏
podczas hamowania (ABS)
5 HEATER 50 A Uk∏ad klimatyzacji
6 WASHER 10 A Spryskiwacze przedniej szyby
7 WIPER 30 A Wycieraczki przedniej szyby
8 RR DEF 30 A Usuwanie zaparowania tylnej szyby
9 (RR FOG) 10 A Tylne Êwiat∏o przeciwmgielne
10 D FR DOOR 25 AElektryczne sterowanie szyb
(po stronie kierowcy)
11 (CDS) 25 A Elektryczne wentylatory ch∏odnicy
12 D–OP 25 A —
13 ABS NO.2 25 AUk∏ad zapobiegajàcy blokowaniu kó∏
podczas hamowania (ABS)
14 D FL DOOR 25 AElektryczne sterowanie szyb
(po stronie pasa˝era)
15 SPARE Patrz uwagi. Bezpiecznik zapasowy
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
367
4
Obs∏uga techniczna i konserwacja
Rozmieszczenie bezpieczników i pràdy znamionowe
BezpiecznikPràd
znamionowyObwód
1 GT86 OM18071E 2/2/17 8:35 AM Page 367 (Black plate)

16 SPARE Patrz uwagi. Bezpiecznik zapasowy
17 SPARE Patrz uwagi. Bezpiecznik zapasowy
18 SPARE Patrz uwagi. Bezpiecznik zapasowy
19 SPARE Patrz uwagi. Bezpiecznik zapasowy
20 SPARE Patrz uwagi. Bezpiecznik zapasowy
21 ST 7,5 A Uk∏ad rozruchowy
22 ALT–S 7,5 A Uk∏ad ∏adownia
23 (STR LOCK) 7,5 A Blokada kierownicy
24 D/L 20 A Centralny zamek
25 ETCS 15 A Modu∏ ECU silnika
26 (AT+B) 7,5 A Skrzynia biegów
27 (AM2 NO.2) 7,5 A System elektronicznego kluczyka
28 EFI (CTRL) 15 A Modu∏ ECU silnika
29 EFI (HTR) 15 AWielopunktowy wtrysk paliwa/sekwen-
cyjny wielopunktowy wtrysk paliwa
30 EFI (IGN) 15 A Uk∏ad rozruchowy
31 EFI (+B) 7,5 A Modu∏ ECU silnika
32 HAZ 15 A Kierunkowskazy, Êwiat∏a awaryjne
33 MPX–B 7,5 AAutomatycznie sterowany uk∏ad
klimatyzacji, wskaêniki i liczniki
34 F/PMP 20 AWielopunktowy wtrysk paliwa/sekwen-
cyjny wielopunktowy wtrysk paliwa
35 IG2 MAIN 30 AUk∏ad poduszek powietrznych,
modu∏ ECU silnika
36 DCC 30 AOÊwietlenie wn´trza, bezprzewodowe
zdalne sterowanie, modu∏ ECU
nadwozia
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
368
BezpiecznikPràd
znamionowyObwód
1 GT86 OM18071E 2/2/17 8:35 AM Page 368 (Black plate)

37 HORN NO.2 7,5 A Sygna∏ dêwi´kowy
38 HORN NO.1 7,5 A Sygna∏ dêwi´kowy
39 H–LP LH LO 15 A Lewe Êwiat∏o g∏ówne (mijania)
40 H–LP RH LO 15 A Prawe Êwiat∏o g∏ówne (mijania)
41 H–LP LH HI 10 A Lewe Êwiat∏o g∏ówne (drogowe)
42 H–LP RH HI 10 A Prawe Êwiat∏o g∏ówne (drogowe)
43 INJ 30 AWielopunktowy wtrysk paliwa/sekwen-
cyjny wielopunktowy wtrysk paliwa
44 H–LP WASHER 30 A Zmywacze Êwiate∏ g∏ównych
45 AM2 NO.1 40 A Uk∏ad rozruchowy, modu∏ ECU silnika
46 EPS 80 AElektryczne wspomaganie uk∏adu
kierowniczego
47 A/B MAIN 15 A Uk∏ad poduszek powietrznych
48 ECU–B 7,5 ABezprzewodowe zdalne sterowanie,
modu∏ ECU nadwozia
49 DOME 20 A OÊwietlenie wn´trza
50 IG2 7,5 A Modu∏ ECU silnika
Uwaga:
W wyposa˝eniu znajduje si´ po jednym z ka˝dego rodzaju bezpieczników:
7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A.4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
369
4
Obs∏uga techniczna i konserwacja
BezpiecznikPràd
znamionowyObwód
1 GT86 OM18071E 2/2/17 8:35 AM Page 369 (Black plate)

Deska rozdzielcza
1 ECU ACC 10 AModu∏ ECU nadwozia, zewn´trznelusterka wsteczne
2 P/POINT NO.2 15 A Gniazda elektryczne
3 PANEL 10 A PodÊwietlenie deski rozdzielczej
4 TAIL 10 A Tylne Êwiat∏a pozycyjne
5 DRL 10 A Âwiat∏a do jazdy dziennej
6 STOP 7,5 A Âwiat∏a hamowania
7 OBD 7,5 A Uk∏ad diagnostyki pok∏adowej
8 HEATER-S 7,5 A Uk∏ad klimatyzacji
9 HEATER 10 A Uk∏ad klimatyzacji
10 FR FOG LH 10 ALewe przednie Êwiat∏o przeciwmgielne
11 FR FOG RH 10 APrawe przednie Êwiat∏o przeciwmgielne
12 BK/UP LP 7,5 A Âwiat∏a cofania
13 ECU IG1 10 AUk∏ad zapobiegajàcy blokowaniu kó∏
podczas hamowania (ABS), elektryczne
wspomaganie uk∏adu kierowniczego
14 AM1 7,5 A Uk∏ad rozruchowy
15 AMP 15 A System audio
16 AT UNIT 15 A Skrzynia biegów
17 GAUGE 7,5 AWskaêniki i liczniki, system
elektronicznego kluczyka
18 ECU IG2 10 A Modu∏ ECU silnika
19 SEAT HTR LH 10 A Podgrzewanie lewego fotela
20 SEAT HTR RH 10 A Podgrzewanie prawego fotela
21 RADIO 7,5 A System audio
22 P/POINT NO.1 15 A Gniazda elektryczne
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
370
BezpiecznikPràd
znamionowyObwód
