TOYOTA GT86 2017 Kasutusjuhend (in Estonian)

201
2-2. Näidikuplokk
2
Sõitmine
86_EE (OM18071E)
Analoogspidomeeter
Kuvab sõiduki kiirust.
Tahhomeeter
Näitab bensiinimootori pöörlemissagedust minutis.
Kütusenäidik
Näitab, kui palju on paagis kütust.
Mootori jahutusvedeliku temperatuuri näidik (mõnel mudelil)
Kuvab mootori jahutusvedeliku temperatuuri
Digitaalspidomeeter (mõnel mudelil)
Kuvab sõiduki kiirust.
Universaalnäidik, läbisõidu- ja vahemaanäidik
→
lk 210, 215
“DISP” nupp (mõnel mudelil)
→lk 213
“ODO/TRIP” lüliti
→lk 212, 216
“km/h MPH” lüliti (mõnel mudelil)
Iga kord lülitile vajutades vahetud mõõtühik Km/h ja MPH vahel ümber.
86_OM_Europe_OM18071EE.book Page 201 Friday, November 25, 2016 6:53 PM

202
2-2. Näidikuplokk
86_EE (OM18071E)
Näidikuploki ereduse lüliti
Näidikuploki eredust saab reguleerida. Eredamaks
Tuhmimaks
■Näidikuplokk on valgustatud kui:
Ilma intelligentse lukustus- ja käivitussüsteemita autod
Süütelüliti on režiimis “ON”.
Intelligentse lukustus- ja käivitussüsteemiga autod
Süütelüliti on režiimis “IGNITION ON”.
■ Näidikuploki eredus
Esigabariiditulede ja esitulede sisselülitamisel saab näidikuploki eredust
vähendada. Siiski kui näidikuploki ereduse regulaator on keeratud kõige üle -
misse asendisse, ei saa näidikuploki eredust vähendada ka siis, kui esiga -
bariidituled ja esituled põlevad.
86_OM_Europe_OM18071EE.book Page 202 Friday, November 25, 2016 6:53 PM

203
2-2. Näidikuplokk
2
Sõitmine
86_EE (OM18071E)
MÄRKUS
■
Mootori kaitsmine
● Ärge laske tahhomeetri osutil sattuda skaala punasesse (ülepöörete)
tsooni.
● Järgnevatel juhtudel võib olla mootor ülekuumeneda. Sel juhul peatuge vii -
vitamata ohutus kohas ja kontrollige mootorit, lastes sellel enne täielikult
maha jahtuda. (
→lk 462)
Mustvalge universaalnäidikuga autod Jahutusvedeliku temperatuu -
riosuti on punases tsoonis:
Värvilise universaalnäidikuga autod: Kõrge jahutusvedeliku tempera -
tuuri märgutuli vilgub või põleb
86_OM_Europe_OM18071EE.book Page 203 Friday, November 25, 2016 6:53 PM

204
2-2. Näidikuplokk
86_EE (OM18071E)
Märgutuled
Näidikuploki ja keskpaneeli näidikud ning märgutuled teavitavad
juhti auto erinevate süsteemide olekust.
Järgneval joonisel on äratoodud kõik hoiatus- ja märgutuled.
Unversaalnäidik (mustvalge ekraan)
Unversaalnäidik (värviline ekraan)
86_OM_Europe_OM18071EE.book Page 204 Friday, November 25, 2016 6:53 PM

205
2-2. Näidikuplokk
2
Sõitmine
86_EE (OM18071E)
Keskpaneel
86_OM_Europe_OM18071EE.book Page 205 Friday, November 25, 2016 6:53 PM

206
2-2. Näidikuplokk
86_EE (OM18071E)
■

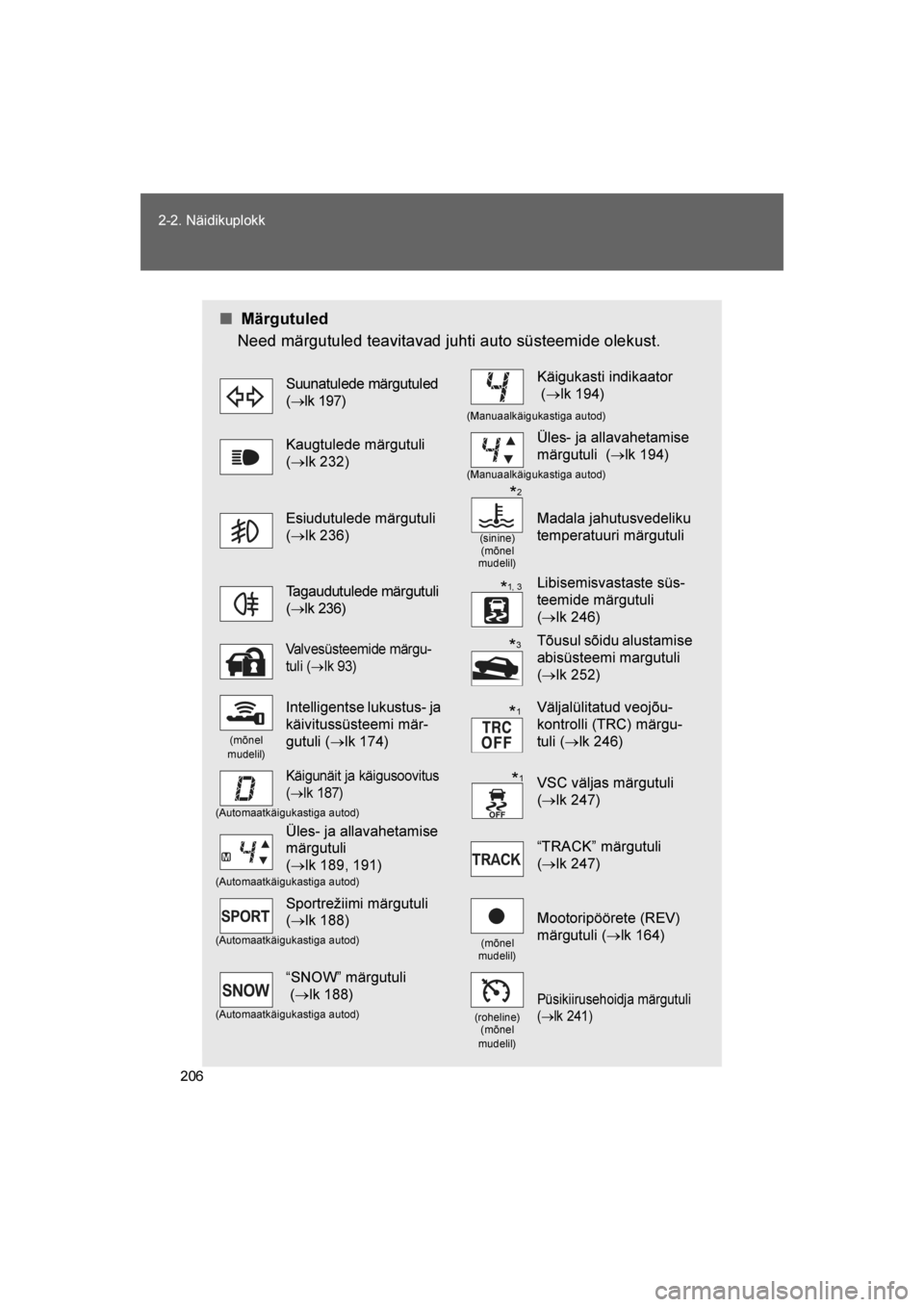

Märgutuled
Need märgutuled teavitavad juhti auto süsteemide olekust.
Suunatulede märgutuled
(
→lk 197)
Käigukasti indikaator
( → lk 194)
(Manuaalkäigukastiga autod)
Kaugtulede märgutuli
(→ lk 232)Üles- ja allavahetamise
märgutuli ( →lk 194)
(Manuaalkäigukastiga autod)
Esiudutulede märgutuli
(→ lk 236)
(sinine)
(mõnel
mudelil)
Madala jahutusvedeliku
temperatuuri märgutuli
Tagaudutulede märgutuli
(
→lk 236)
Libisemisvastaste süs -
teemide märgutuli
( → lk 246)
Valvesüsteemide märgu -
tuli (
→lk 93)
Tõusul sõidu alustamise
abisüsteemi margutuli
( → lk 252)
(mõnel
mudelil)
Intelligentse lukustus- ja
käivitussüsteemi mär -
gutuli ( →lk 174)Väljalülitatud veojõu -
kontrolli (TRC) märgu -
tuli ( →lk 246)
Käigunäit ja käigusoovitus
(
→lk 187)VSC väljas märgutuli
(→ lk 247)
(Automaatkäigukastiga autod)
Üles- ja allavahetamise
märgutuli
(→ lk 189, 191)“TRACK” märgutuli
(→ lk 247)
(Automaatkäigukastiga autod)
Sportrežiimi märgutuli
(→ lk 188)
(mõnel
mudelil)
Mootoripöörete (REV)
märgutuli ( →lk 164)
(Automaatkäigukastiga autod)
“SNOW” märgutuli
(→ lk 188)
(roheline)
(mõnel
mudelil)
Püsikiirusehoidja märgutuli
(
→lk 241)(Automaatkäigukastiga autod)
*2
*1, 3
*3
*1
*1
86_OM_Europe_OM18071EE.book Page 206 Friday, November 25, 2016 6:53 PM

207
2-2. Näidikuplokk
2
Sõitmine
86_EE (OM18071E)
*1:
Intelligentse lukustus- ja käivitussüsteemita autod
Need märgutuled süttivad kontrolli eesmärgil süütelüliti režiimi “ON”
valimisel. ning kustuvad pärast mootori käivitumist või mõne
sekundi möödudes. Kui mis tahes märgutuli ei sütti või jääb põlema,
võib vastavas süsteemis rike olla. Laske autot koheselt Toyota voli -
tatud teeninduses või mõnel teisel kvalifitseeritud asjatundjal kont -
rollida.
Intelligentse lukustus- ja käivitussüsteemiga autod
Need märgutuled süttivad kontrolli eesmärgil süütelüliti režiimi
“IGNITION ON” valimisel. ning kustuvad pärast mootori käivitumist
või mõne sekundi möödudes. Kui mis tahes märgutuli ei sütti või
jääb põlema, võib vastavas süsteemis rike olla. Laske autot kohe -
selt Toyota volitatud teeninduses või mõnel teisel kvalifitseeritud
asjatundjal kontrollida.
*2: See märgutuli põleb madala jahutusvedeliku temperatuuri korral.
*3: Märgutuled vilguvad näitamaks, et süsteem töötab.
*4: Kui välistemperatuur on alla 3°C, hakkab märgutuli põlema.
(mõnel
mudelil)
SET-märgutuli
( → lk 241)
Turvapat -
jade märgu -
tuli ( →lk
155)
(mõnel
mudelil)
Madala välistempera -
tuuri märgutuli ( →lk
214)*4
86_OM_Europe_OM18071EE.book Page 207 Friday, November 25, 2016 6:53 PM

208
2-2. Näidikuplokk
86_EE (OM18071E)
■

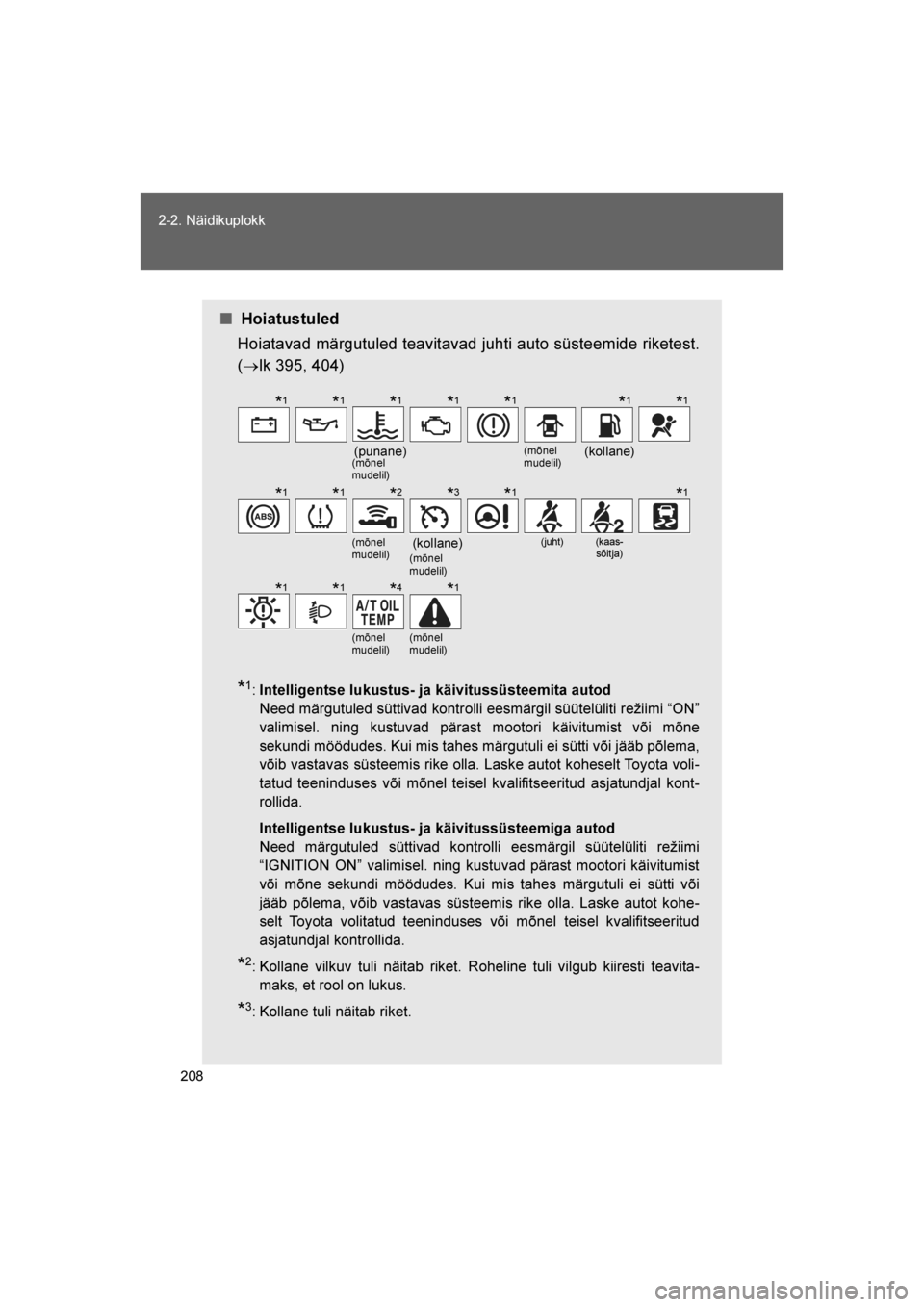

Hoiatustuled
Hoiatavad märgutuled teavitavad juhti auto süsteemide riketest.
( → lk 395, 404)
*1:Intelligentse lukustus- ja käivitussüsteemita autod
Need märgutuled süttivad kontrolli eesmärgil süütelüliti režiimi “ON”
valimisel. ning kustuvad pärast mootori käivitumist või mõne
sekundi möödudes. Kui mis tahes märgutuli ei sütti või jääb põlema,
võib vastavas süsteemis rike olla. Laske autot koheselt Toyota voli -
tatud teeninduses või mõnel teisel kvalifitseeritud asjatundjal kont -
rollida.
Intelligentse lukustus- ja käivitussüsteemiga autod
Need märgutuled süttivad kontrolli eesmärgil süütelüliti režiimi
“IGNITION ON” valimisel. ning kustuvad pärast mootori käivitumist
või mõne sekundi möödudes. Kui mis tahes märgutuli ei sütti või
jääb põlema, võib vastavas süsteemis rike olla. Laske autot kohe -
selt Toyota volitatud teeninduses või mõnel teisel kvalifitseeritud
asjatundjal kontrollida.
*2: Kollane vilkuv tuli näitab riket. Roheline tuli vilgub kiiresti teavita -
maks, et rool on lukus.
*3: Kollane tuli näitab riket.
(punane)(mõnel
mudelil)(mõnel
mudelil)(kollane)
(mõnel
mudelil)(kollane)(mõnel
mudelil)
(juht)(kaas -
sõitja)
(mõnel
mudelil)(mõnel
mudelil)
*1*1*1*1*1*1*1
*1*1*2*3*1*1
*1*1*4*1
86_OM_Europe_OM18071EE.book Page 208 Friday, November 25, 2016 6:53 PM

209
2-2. Näidikuplokk
2
Sõitmine
86_EE (OM18071E)
HOIATUS
■
Kui mis tahes ohutussüsteemi märgutuli ei sütti
Kui mis tahes ohutussüsteemi, näiteks ABS-piduri või lisakaitsesüsteemi
(SRS), märgutuli ei sütti mootori käivitamisel, ei pruugi see süsteem sõitjaid
õnnetuses kaitsta ning võib kaasa tuua üliraskeid vigastusi. Laske autot
Toyota volitatud teeninduses või mõnel teisel kvalifitseeritud asjatundjal
kontrollida.
*4: Ainult mustvalge universaalnäidikuga autod: Need märgutuled sütti -
vad kontrolli eesmärgil süütelüliti režiimi “ON” valimisel ning kustu -
vad pärast mootori käivitumist või mõne sekundi möödudes. Kui mis
tahes märgutuli ei sütti või jääb põlema, võib vastavas süsteemis
rike olla. Laske auto Toyota volitatud teeninduses ülevaadata.
86_OM_Europe_OM18071EE.book Page 209 Friday, November 25, 2016 6:53 PM

210
2-2. Näidikuplokk
86_EE (OM18071E)
Unversaalnäidik (mustvalge ekraan)
Universaalnäidikul kuvatakse erinevat sõiduga seotud andmeid, kaa-
sarvatud välistemperatuur. Universaalnäidikut saab kasutada ka
ekraaniseadete muutmiseks.
● Läbisõidu näidik
● Teekonna näidik
● Välistemperatuur
● Hetke kütusetarbimine
● Keskmine kütusekulu
86_OM_Europe_OM18071EE.book Page 210 Friday, November 25, 2016 6:53 PM
