TOYOTA GT86 2017 Manual de utilização (in Portuguese)

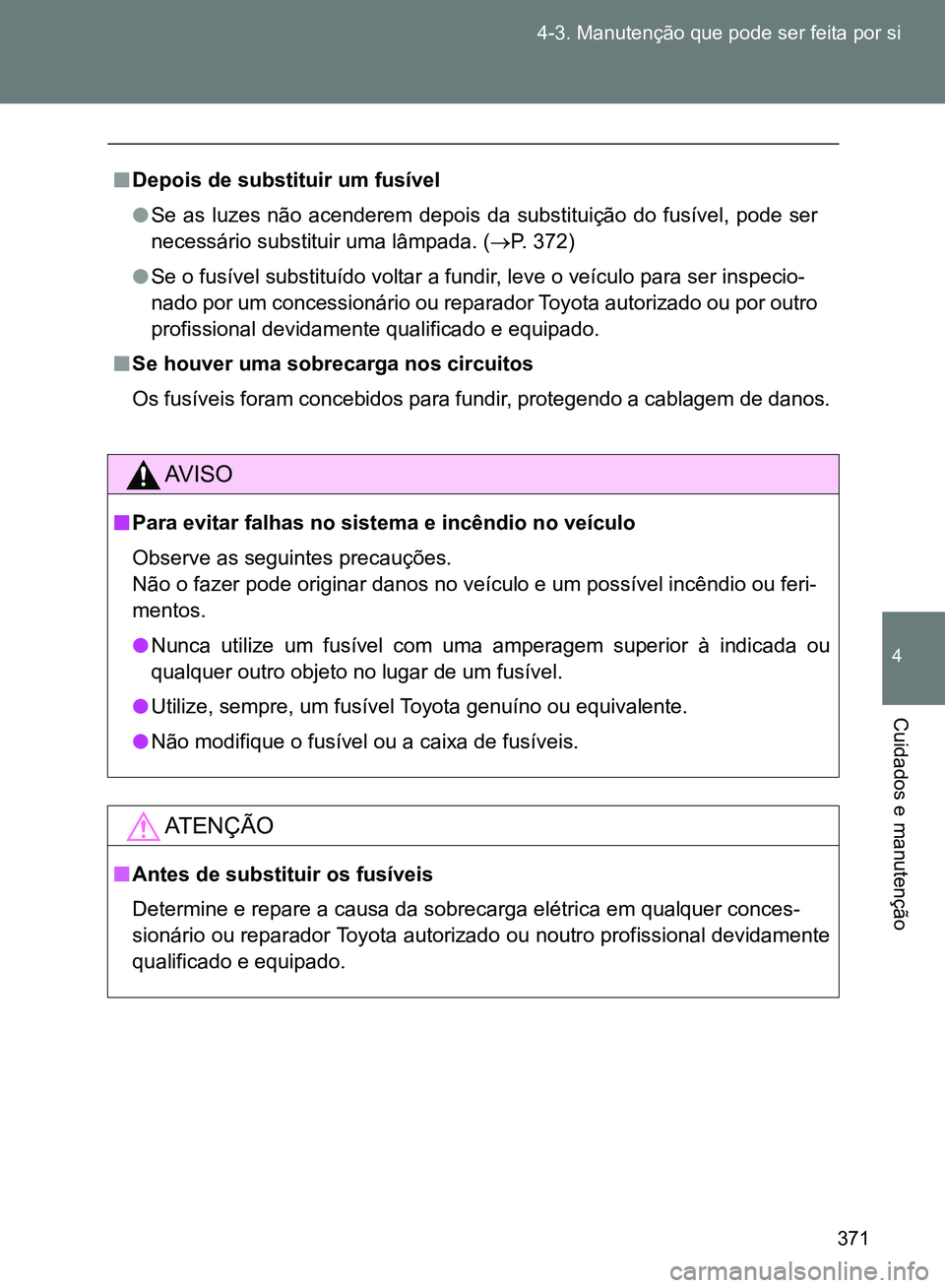

371 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
nDepois de substituir um fusível
lSe as luzes não acenderem depois da substituição do fusível, pode ser
necessário substituir uma lâmpada. (P. 372)
lSe o fusível substituído voltar a fundir, leve o veículo para ser inspecio-
nado por um concessionário ou reparador Toyota autorizado ou por outro
profissional devidamente qualificado e equipado.
nSe houver uma sobrecarga nos circuitos
Os fusíveis foram concebidos para fundir, protegendo a cablagem de danos.
AV I S O
nPara evitar falhas no sistema e incêndio no veículo
Observe as seguintes precauções.
Não o fazer pode originar danos no veículo e um possível incêndio ou feri-
mentos.
lNunca utilize um fusível com uma amperagem superior à indicada ou
qualquer outro objeto no lugar de um fusível.
lUtilize, sempre, um fusível Toyota genuíno ou equivalente.
lNão modifique o fusível ou a caixa de fusíveis.
AT E N Ç Ã O
nAntes de substituir os fusíveis
Determine e repare a causa da sobrecarga elétrica em qualquer conces-
sionário ou reparador Toyota autorizado ou noutro profissional devidamente
qualificado e equipado.
sec_04-03.fm Page 371 Tuesday, October 11, 2016 10:54 AM

372
4-3. Manutenção que pode ser feita por si
Lâmpadas
Pode, por si próprio, substituir as seguintes lâmpadas. O nível de
dificuldade de substituição varia dependendo da lâmpada. Uma vez
que existe o perigo de os componentes serem danificados,
recomendamos que a substituição seja efetuada por um concessio-
nário ou reparador Toyota autorizado ou por outro profissional devi-
damente qualificado e equipado.
nPreparar a substituição de uma lâmpada
Verifique a potência da lâmpada a ser substituída. (P. 484)
nLocalização das lâmpadas da frente
Luzes do
sinal de
mudança
de direção
laterais
sec_04-03.fm Page 372 Tuesday, October 11, 2016 10:54 AM

373 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
nLocalização das lâmpadas traseiras
Luzes de marcha-atrásLuzes da
chapa de
matrícula
Luz de
nevoeiro
traseira
sec_04-03.fm Page 373 Tuesday, October 11, 2016 10:54 AM

374 4-3. Manutenção que pode ser feita por si
Substituição das lâmpadas
nLuzes do sinal de mudança de direção laterais
Rode o volante da direção no
sentido oposto ao da lâmpada a
ser substituída.
Rode o volante da direção para
um ponto tal que permita que a
sua mão caiba facilmente entre o
pneu e a forra do guarda-lamas.
Retire a mola e retire parcial-
mente a forra do guarda-lamas.
Para evitar danos no veículo,
cubra a ponta da chave de para-
fusos com um pano.
Solte a garra da lâmpada.
Insira a chave de parafusos no
buraco. Enquanto empurra firme-
mente a chave de parafusos para
a frente, mova-a na direção do
interior do veículo.
Para evitar danos no veículo,
embrulhe a ponta da chave de
parafusos com uma fita.
PASSO1
PASSO2
PASSO3
sec_04-03.fm Page 374 Tuesday, October 11, 2016 10:54 AM

375 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Puxe a lâmpada e rode a lente
para a esquerda.
Retire a lâmpada.
Ao instalar, inverta os passos referidos.PASSO4
PASSO5
PASSO6
sec_04-03.fm Page 375 Tuesday, October 11, 2016 10:54 AM

376 4-3. Manutenção que pode ser feita por si
nLuzes de marcha-atrás
Retire as molas.
Para evitar danos no veículo,
cubra a ponta da chave de para-
fusos com um pano.
Rode a base da lâmpada para a
esquerda.
Retire a lâmpada.
Ao instalar, inverta os passos referidos.
PASSO1
PASSO2
PASSO3
PASSO4
sec_04-03.fm Page 376 Tuesday, October 11, 2016 10:54 AM

377 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
nLuz de nevoeiro traseira
Retire as molas.
Para evitar danos no veículo,
cubra a ponta da chave de para-
fusos com um pano.
Rode a base da lâmpada para a
esquerda.
Retire a lâmpada.
Ao instalar, inverta os passos referidos.
PASSO1
PASSO2
PASSO3
PASSO4
sec_04-03.fm Page 377 Tuesday, October 11, 2016 10:54 AM

378 4-3. Manutenção que pode ser feita por si
nLuzes da chapa de matrícula
Veículos com cobertura do
painel da mala: Retire as molas
do painel da tampa da mala e
retire-a parcialmente.
Para evitar danos no veículo,
cubra a ponta da chave de para-
fusos com um pano.
Rode a base da lâmpada para a
esquerda.
Remova a lâmpada.
Ao instalar, inverta os passos referidos.
PASSO1
PASSO2
PASSO3
STEP 4 PASSO4
sec_04-03.fm Page 378 Tuesday, October 11, 2016 10:54 AM

379 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
nSubstituir as seguintes lâmpadas
Se quaisquer das lâmpadas abaixo listadas fundir, dirija-se a um
concessionário ou reparador Toyota autorizado ou a outro profis-
sional devidamente qualificado e equipado para a sua substitu-
ição.
lFaróis
lLuzes de mínimos /luzes para circulação diurna
lLuzes do sinal de mudança de direção da frente
lLuzes de nevoeiro da frente
lLuzes de stop/presença
lLuzes de stop
lLuzes do sinal de mudança de direção traseiro
lLuz de stop superior
lLuzes de cortesia na porta (se equipado)
sec_04-03.fm Page 379 Tuesday, October 11, 2016 10:54 AM

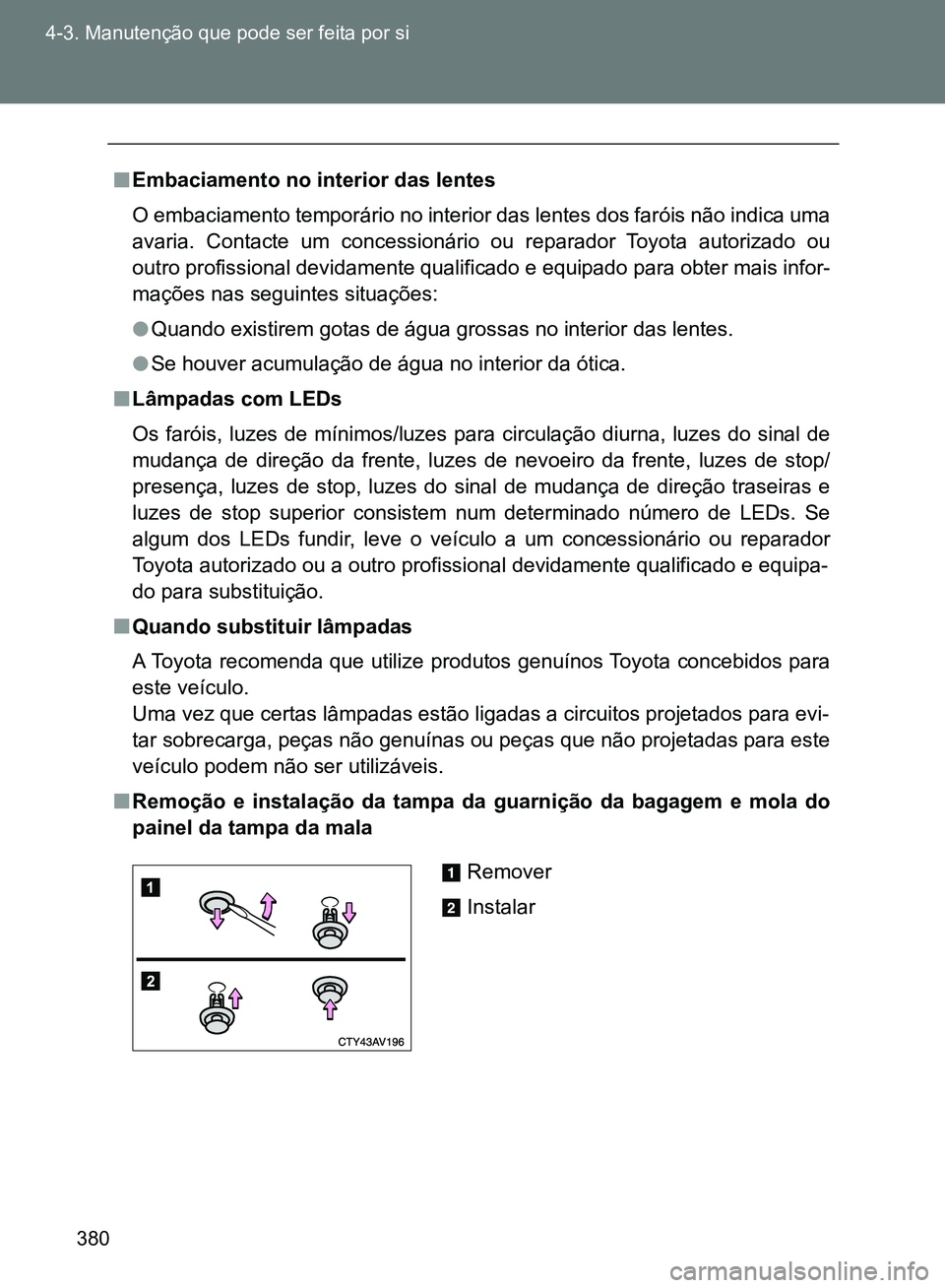

380 4-3. Manutenção que pode ser feita por si
nEmbaciamento no interior das lentes
O embaciamento temporário no interior das lentes dos faróis não indica uma
avaria. Contacte um concessionário ou reparador Toyota autorizado ou
outro profissional devidamente qualificado e equipado para obter mais infor-
mações nas seguintes situações:
lQuando existirem gotas de água grossas no interior das lentes.
lSe houver acumulação de água no interior da ótica.
nLâmpadas com LEDs
Os faróis, luzes de mínimos/luzes para circulação diurna, luzes do sinal de
mudança de direção da frente, luzes de nevoeiro da frente, luzes de stop/
presença, luzes de stop, luzes do sinal de mudança de direção traseiras e
luzes de stop superior consistem num determinado número de LEDs. Se
algum dos LEDs fundir, leve o veículo a um concessionário ou reparador
Toyota autorizado ou a outro profissional devidamente qualificado e equipa-
do para substituição.
nQuando substituir lâmpadas
A Toyota recomenda que utilize produtos genuínos Toyota concebidos para
este veículo.
Uma vez que certas lâmpadas estão ligadas a circuitos projetados para evi-
tar sobrecarga, peças não genuínas ou peças que não projetadas para este
veículo podem não ser utilizáveis.
nRemoção e instalação da tampa da guarnição da bagagem e mola do
painel da tampa da mala
Remover
Instalar
sec_04-03.fm Page 380 Tuesday, October 11, 2016 10:54 AM
