Page 231 of 549

231
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
■
Cambio visualizzazione mediante l'interruttore “ODO/TRIP”
Ad ogni pressione dell'interruttore “ODO/TRIP”, la visualizzazione
cambia come indicato di seguito.
Contachilometri totale
Visualizza la distanza totale percorsa dal veicolo.
Contachilometri parziale*
Visualizza la distanza percorsa dal veicolo dall'ultimo reset dello
strumento. I contachilometri parziali A e B possono essere utilizzati per
memorizzare e visualizzare diff erenti distanze indipendentemente.
*: Premendo e tenendo premuto l'interruttore “ODO/TRIP” si resetta il contachilometri parziale attualmente visualizzato.
Page 232 of 549

232
2-2. Quadro strumenti
86_EL (OM18077L)
■
Cambio visualizzazione mediante l'interruttore “DISP”
Ad ogni pressione dell'interruttore “DISP”, la visualizzazione cambia
come indicato di seguito.
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40°C a 50°C.
Consumo attuale di carburante
Visualizza l'attuale tasso di consumo di carburante.
Consumo medio di carburante
Visualizza il consumo medio di carburante dall'ultimo reset della funzione.
• La funzione può essere resettata premendo l'interruttore “DISP” per più di un secondo mentre è visualizzato il consumo medio di carburante.
• Utilizzare il consumo medio di carburante visualizzato come riferimento.
Page 233 of 549

233
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
■

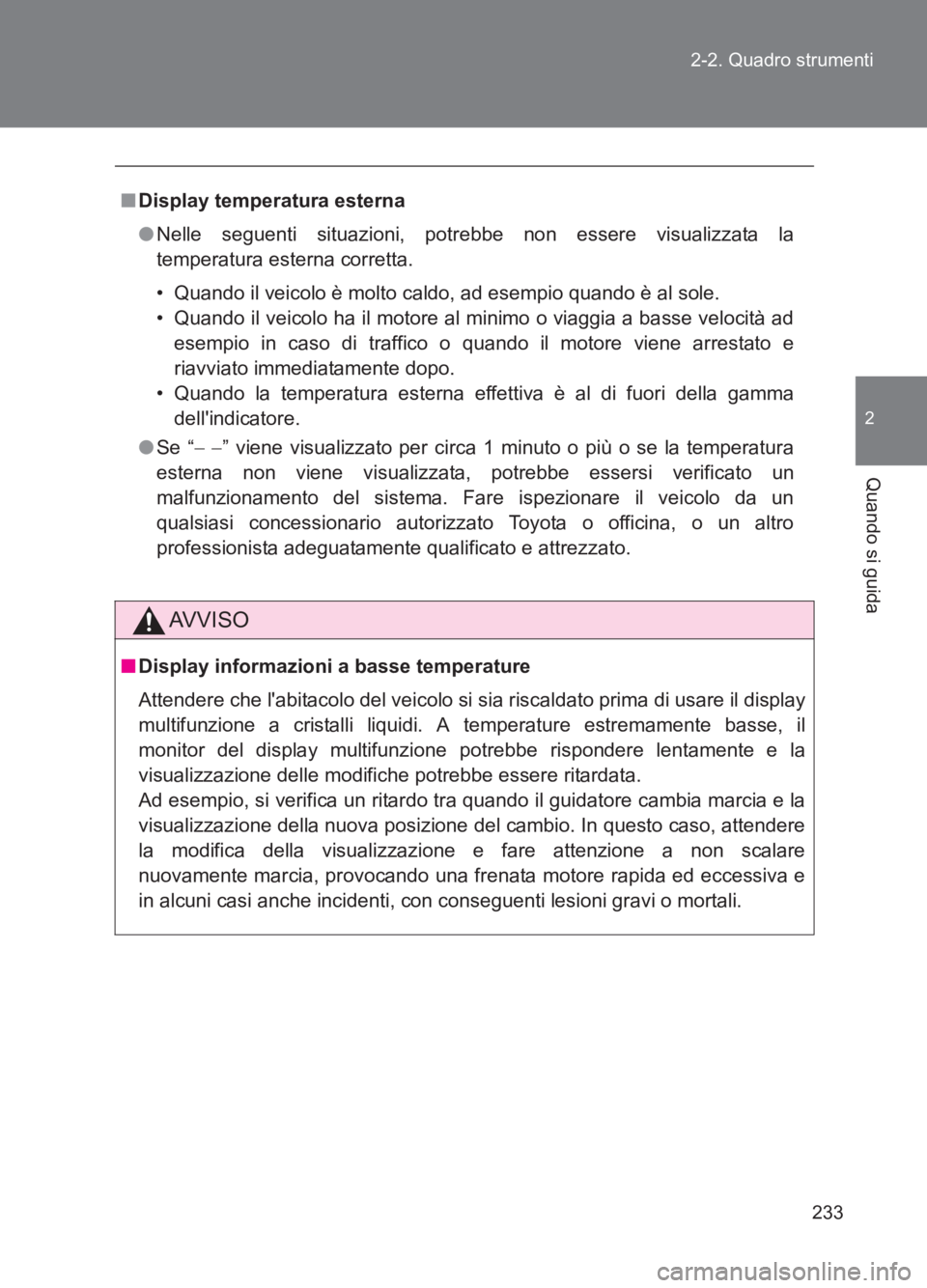

Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non essere visualizzata la
temperatura esterna corretta.
• Quando il veicolo è molto caldo, ad esempio quando è al sole.
• Quando il veicolo ha il motore al minimo o viaggia a basse velocità ad
esempio in caso di traffico o quando il motore viene arrestato e
riavviato immediatamente dopo.
• Quando la temperatura esterna effettiva è al di fuori della gamma dell'indicatore.
● Se “ − −” viene visualizzato per circa 1 minuto o più o se la temperatura
esterna non viene visualizzata, potrebbe essersi verificato un
malfunzionamento del sistema. Fare ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
AVVISO
■ Display informazioni a basse temperature
Attendere che l'abitacolo del veicolo si si a riscaldato prima di usare il display
multifunzione a cristalli liquidi. A temperature estremamente basse, il
monitor del display multifunzione potrebbe rispondere lentamente e la
visualizzazione delle modifiche potrebbe essere ritardata.
Ad esempio, si verifica un ritardo tra quando il guidatore cambia marcia e la
visualizzazione della nuova posizione del cambio. In questo caso, attendere
la modifica della visualizzazione e fare attenzione a non scalare
nuovamente marcia, provocando una frenata motore rapida ed eccessiva e
in alcuni casi anche incidenti, con conseguenti lesioni gravi o mortali.
Page 234 of 549

234
2-2. Quadro strumenti
86_EL (OM18077L)

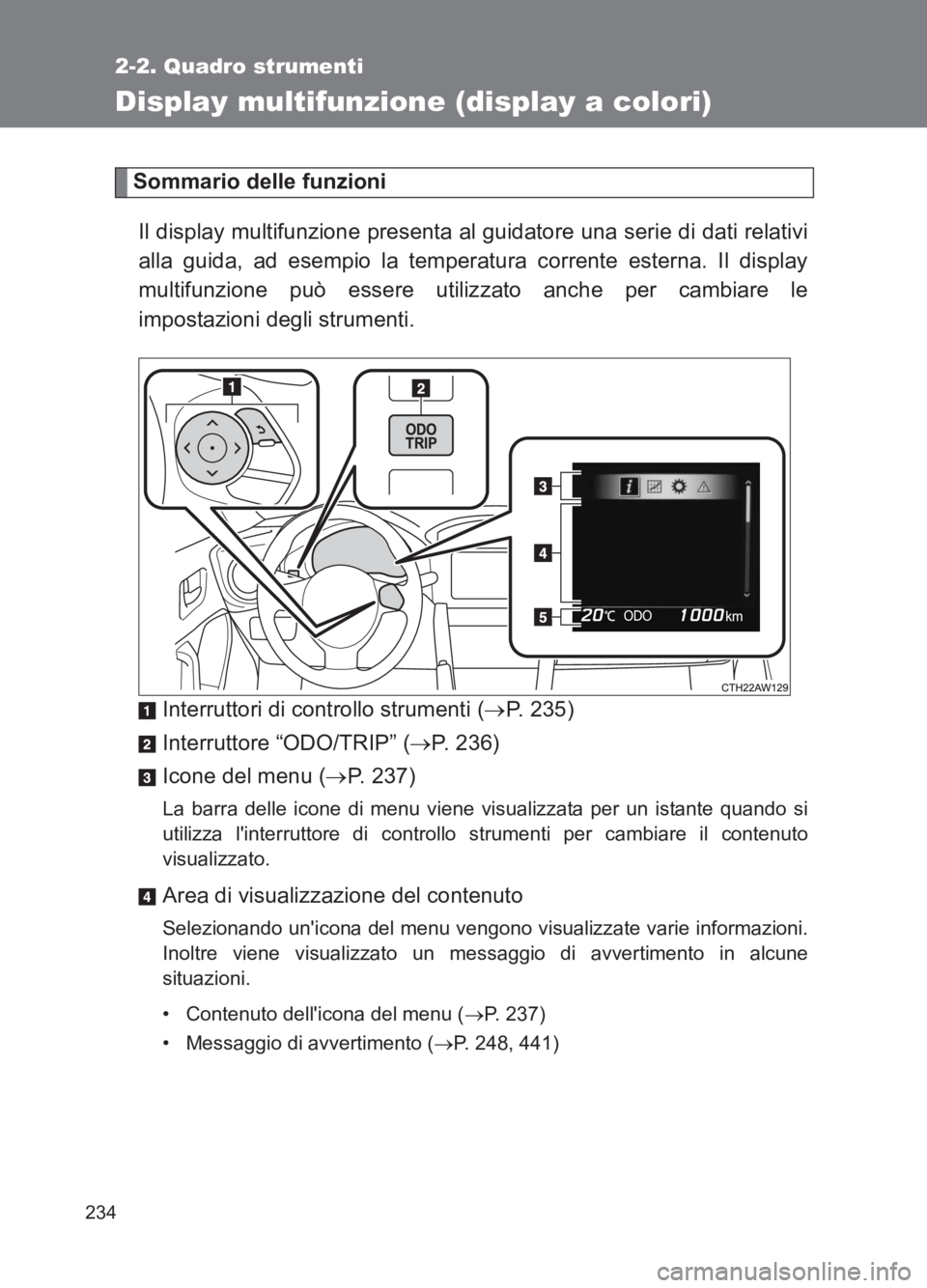

Display multifunzione (display a colori)
Sommario delle funzioniIl display multifunzione presenta al guidatore una serie di dati relativi
alla guida, ad esempio la temperatura corrente esterna. Il display
multifunzione può essere utilizzato anche per cambiare le
impostazioni degli strumenti.
Interruttori di controllo strumenti ( →P. 235)
Interruttore “ODO/TRIP” ( →P. 236)
Icone del menu ( →P. 237)
La barra delle icone di menu viene visualizzata per un istante quando si
utilizza l'interruttore di controll o strumenti per cambiare il contenuto
visualizzato.
Area di visualizzazione del contenuto
Selezionando un'icona del menu vengono visualizzate varie informazioni.
Inoltre viene visualizzato un messaggio di avvertimento in alcune
situazioni.
• Contenuto dell'icona del menu ( →P. 237)
• Messaggio di avvertimento ( →P. 248, 441)
Page 235 of 549

235
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
Area di visualizzazione contachilometri totale/contachilometri
parziale (
→P. 249)
Vengono visualizzati gli elementi seguenti:
• Contachilometri totale/contachilometri parziale
• Temperatura esterna
Utilizzo del display multifunzione
■ Utilizzo dell'area di visualizzazione del contenuto
L'area di visualizzazione del contenuto viene azionata tramite gli
interruttori di controllo strumenti.
: Per selezionare leicone del menu
:Per cambiare il contenuto
visualizzato, per
scorrere la
schermata verso
l'alto/il basso e
spostare il cursore
: Per immettere
: Ritorna alla schermata
precedente
Per informazioni relative al contenuto di ciascuna icona del menu,
fare riferimento alla spiegazione di ogni elemento sotto il titolo della
rispettiva icona del menu.
Page 236 of 549

236
2-2. Quadro strumenti
86_EL (OM18077L)
■

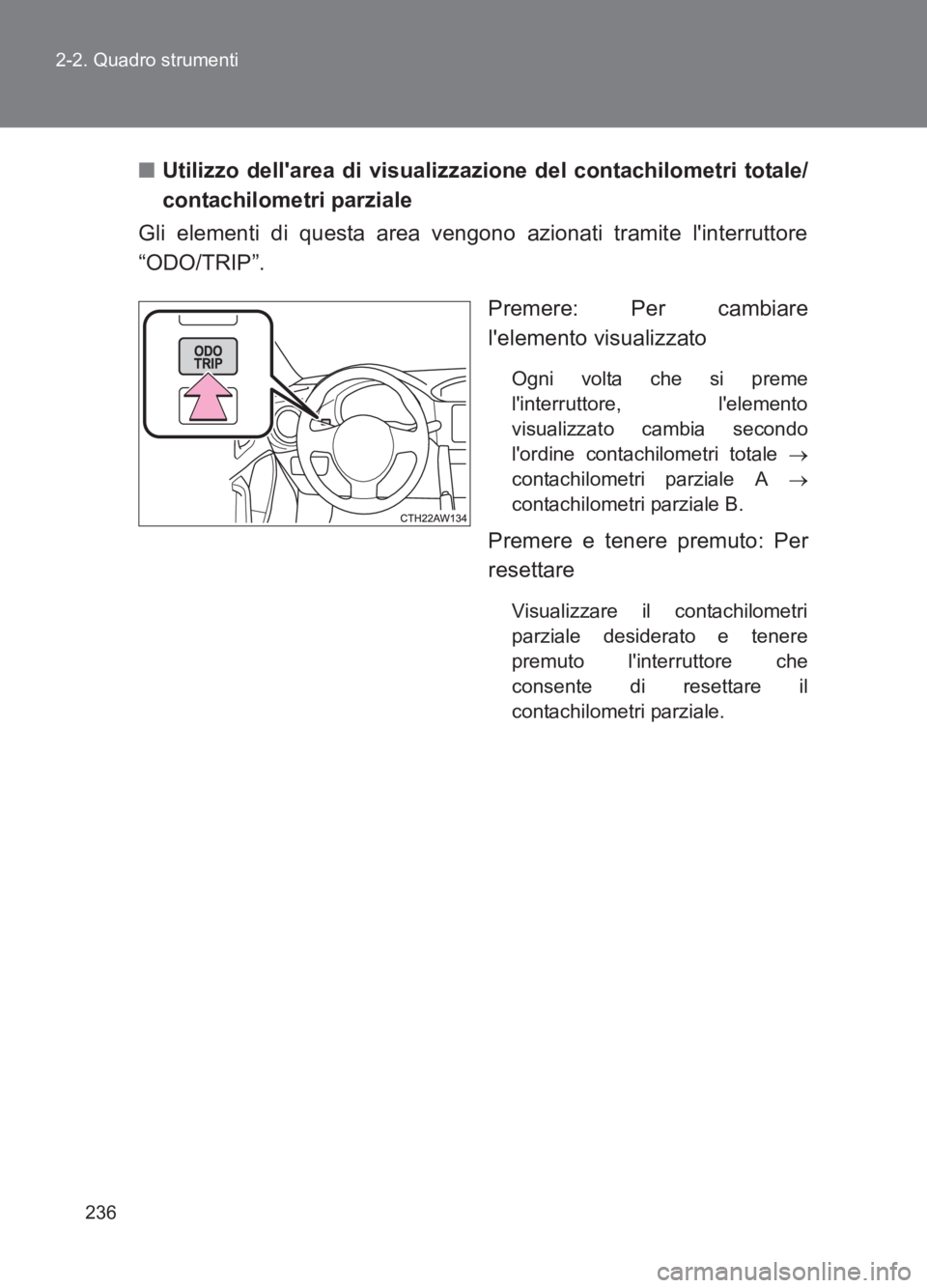

Utilizzo dell'area di visualizzazione del contachilometri totale/
contachilometri parziale
Gli elementi di questa area vengono azionati tramite l'interruttore
“ODO/TRIP”.
Premere: Per cambiare
l'elemento visualizzato
Ogni volta che si preme
l'interruttore, l'elemento
visualizzato cambia secondo
l'ordine contachilometri totale →
contachilometri parziale A →
contachilometri parziale B.
Premere e tenere premuto: Per
resettare
Visualizzare il contachilometri
parziale desiderato e tenere
premuto l'interruttore che
consente di resettare il
contachilometri parziale.
Page 237 of 549

237
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)

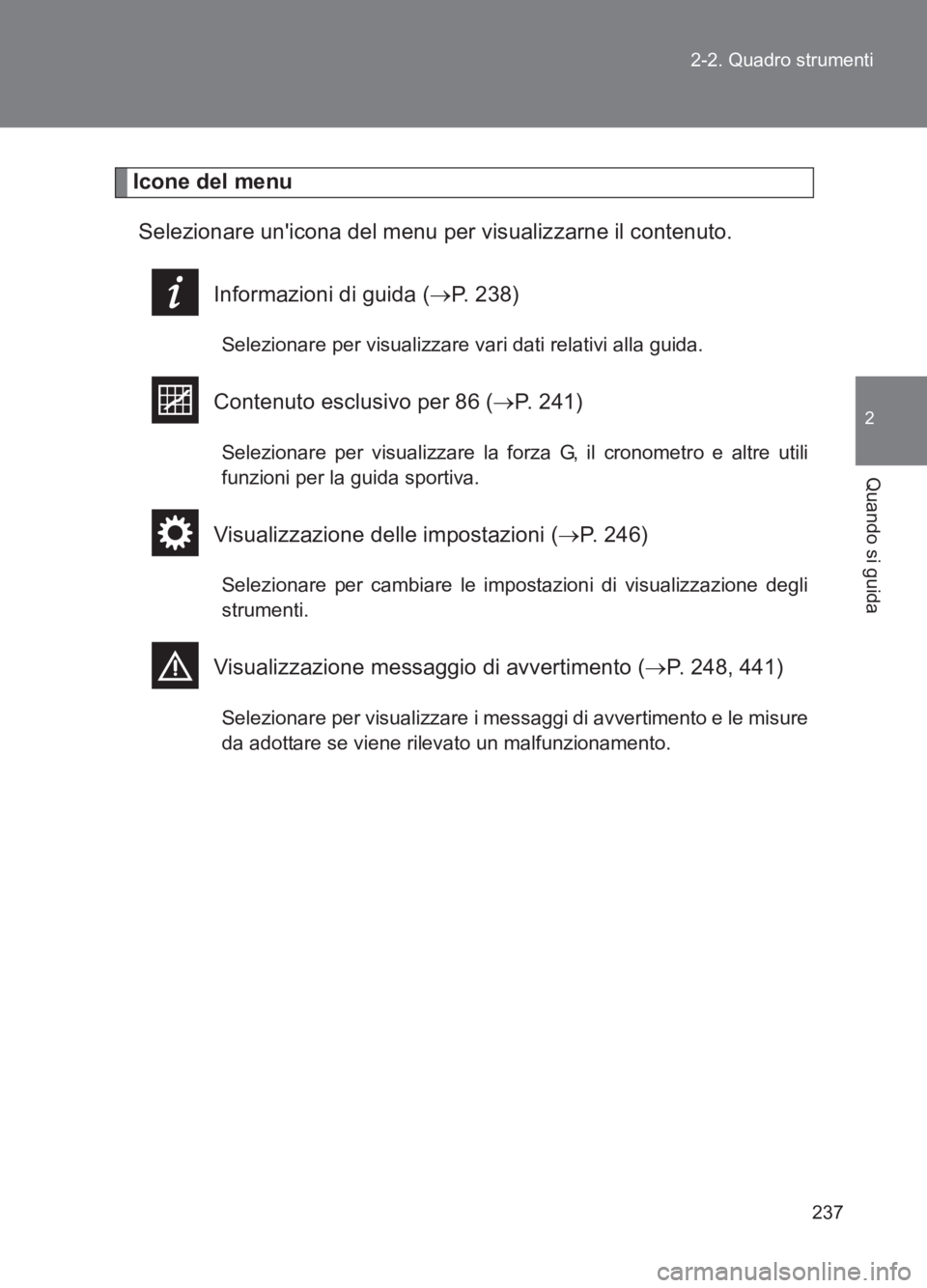

Icone del menu
Selezionare un'icona del menu per visualizzarne il contenuto.
Informazioni di guida ( →P. 238)
Selezionare per visualizzare vari dati relativi alla guida.
Contenuto esclusivo per 86 ( →P. 241)
Selezionare per visualizzare la forza G, il cronometro e altre utili
funzioni per la guida sportiva.
Visualizzazione delle impostazioni ( →P. 246)
Selezionare per cambiare le impostazioni di visualizzazione degli
strumenti.
Visualizzazione messaggio di avvertimento ( →P. 248, 441)
Selezionare per visualizzare i messaggi di avvertimento e le misure
da adottare se viene rilevato un malfunzionamento.
Page 238 of 549

238
2-2. Quadro strumenti
86_EL (OM18077L)

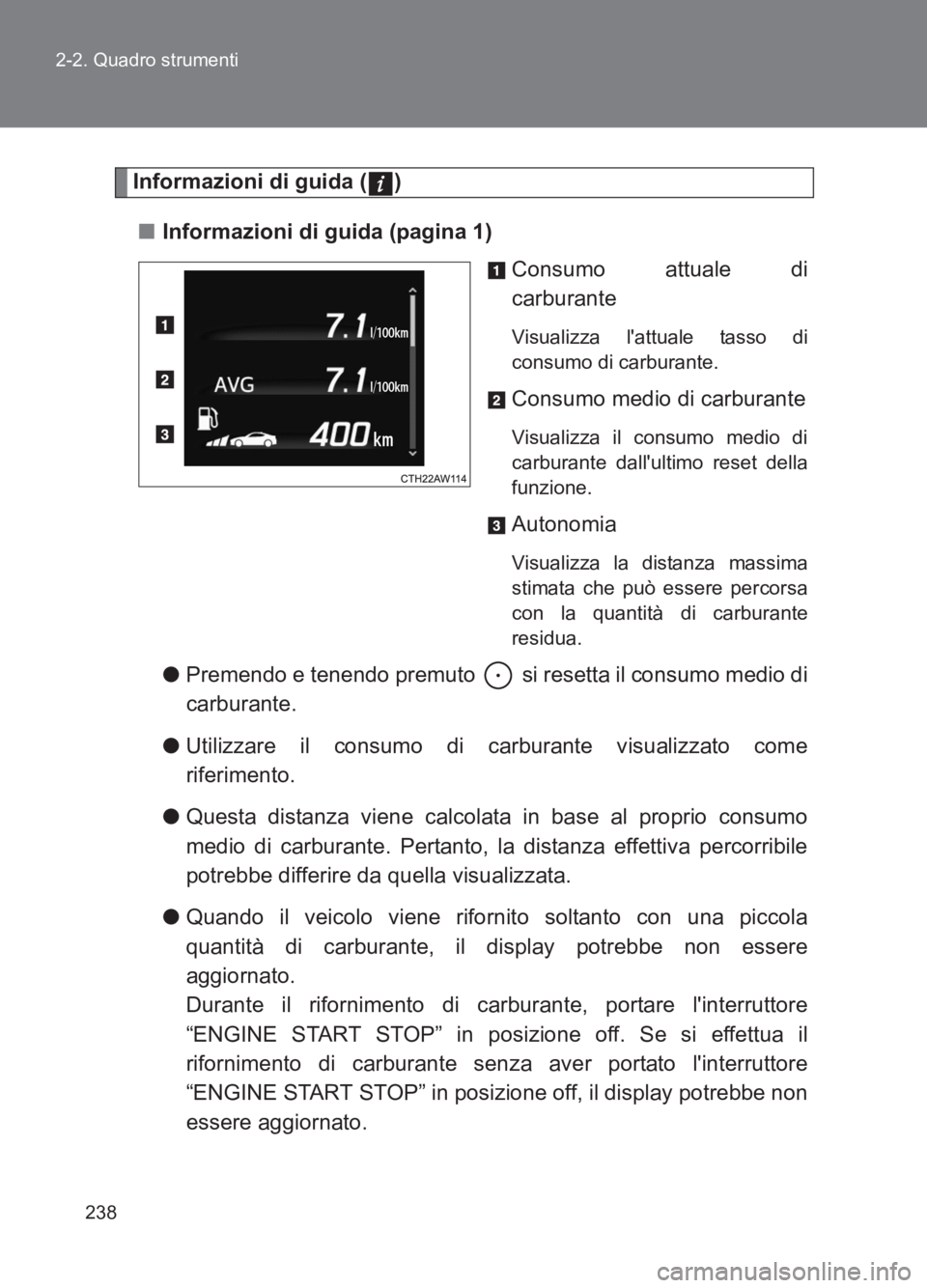

Informazioni di guida ( )
■ Informazioni di guida (pagina 1)
Consumo attuale di
carburante
Visualizza l'attuale tasso di
consumo di carburante.
Consumo medio di carburante
Visualizza il consumo medio di
carburante dall'ultimo reset della
funzione.
Autonomia
Visualizza la distanza massima
stimata che può essere percorsa
con la quantità di carburante
residua.
●Premendo e tenendo premuto si resetta il consumo medio di
carburante.
● Utilizzare il consumo di carburante visualizzato come
riferimento.
● Questa distanza viene calcolata in base al proprio consumo
medio di carburante. Pertanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
● Quando il veicolo viene rifornito soltanto con una piccola
quantità di carburante, il display potrebbe non essere
aggiornato.
Durante il rifornimento di carburante, portare l'interruttore
“ENGINE START STOP” in posizione off. Se si effettua il
rifornimento di carburante senza aver portato l'interruttore
“ENGINE START STOP” in posizione off, il display potrebbe non
essere aggiornato.
Page 239 of 549

239
2-2. Quadro strumenti
2
Quando si guida
86_EL (OM18077L)
■

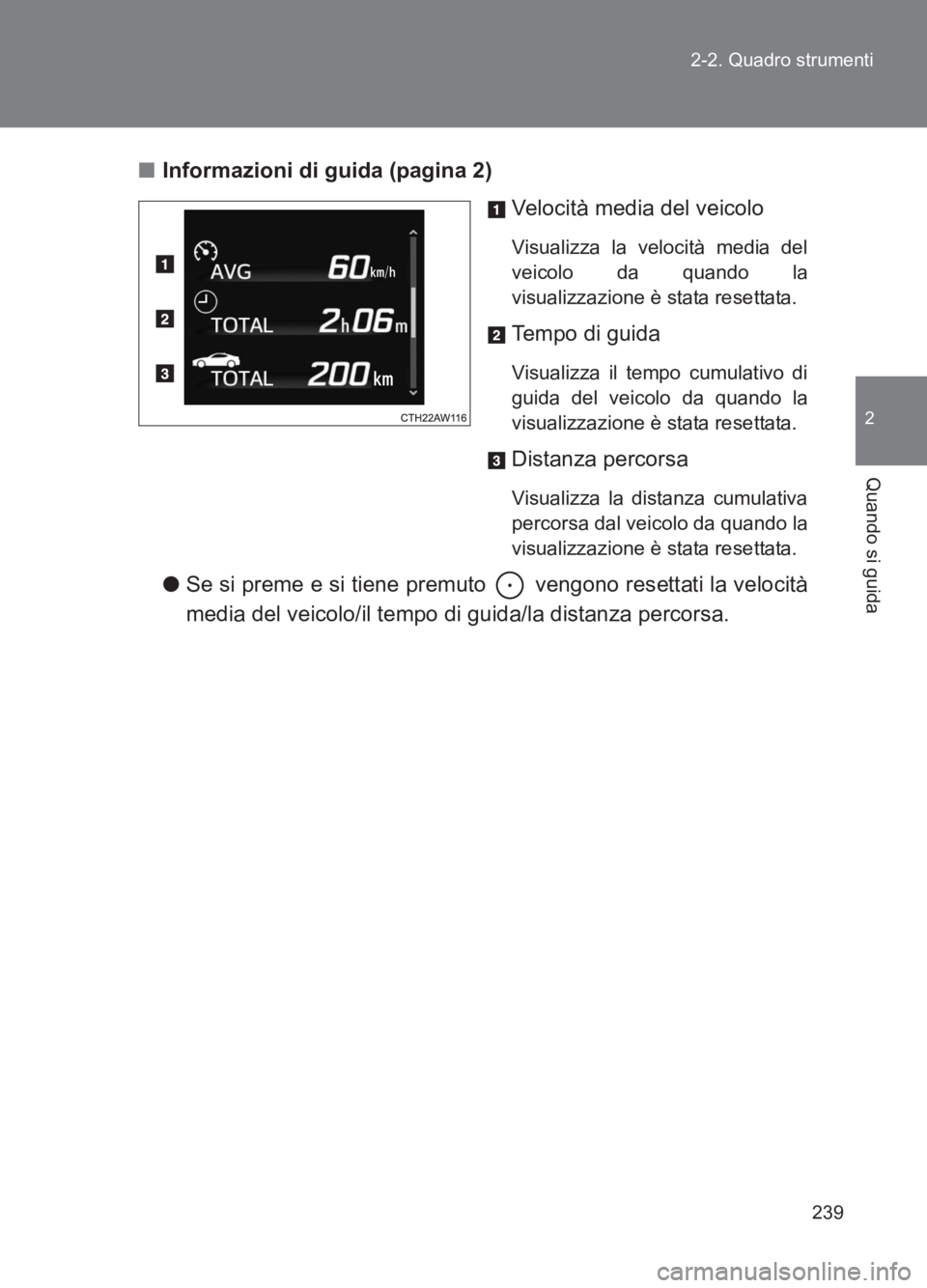

Informazioni di guida (pagina 2)
Velocità media del veicolo
Visualizza la velocità media del
veicolo da quando la
visualizzazione è stata resettata.
Tempo di guida
Visualizza il tempo cumulativo di
guida del veicolo da quando la
visualizzazione è stata resettata.
Distanza percorsa
Visualizza la distanza cumulativa
percorsa dal veicolo da quando la
visualizzazione è stata resettata.
●Se si preme e si tiene premuto vengono resettati la velocità
media del veicolo/il tempo di guida/la distanza percorsa.
Page 240 of 549

240
2-2. Quadro strumenti
86_EL (OM18077L)
■

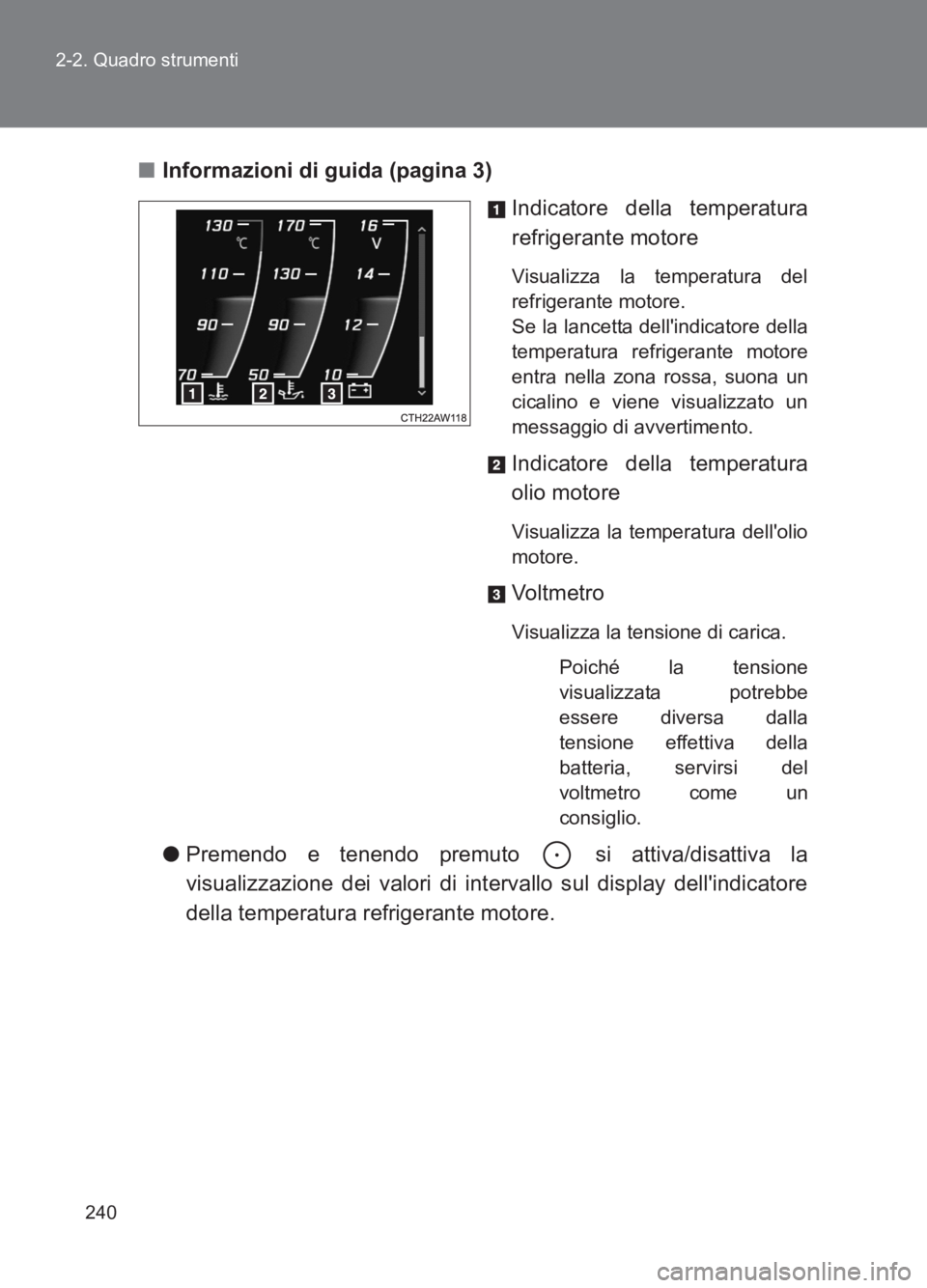

Informazioni di guida (pagina 3)
Indicatore della temperatura
refrigerante motore
Visualizza la temperatura del
refrigerante motore.
Se la lancetta dell'indicatore della
temperatura refrigerante motore
entra nella zona rossa, suona un
cicalino e viene visualizzato un
messaggio di avvertimento.
Indicatore della temperatura
olio motore
Visualizza la temperatura dell'olio
motore.
Vo l t m e t r o
Visualizza la tensione di carica.
Poiché la tensione
visualizzata potrebbe
essere diversa dalla
tensione effettiva della
batteria, servirsi del
voltmetro come un
consiglio.
●Premendo e tenendo premuto si attiva/disattiva la
visualizzazione dei valori di intervallo sul display dell'indicatore
della temperatura refrigerante motore.
