Entretien et soin
86_EK (OM18073K)
Remarque

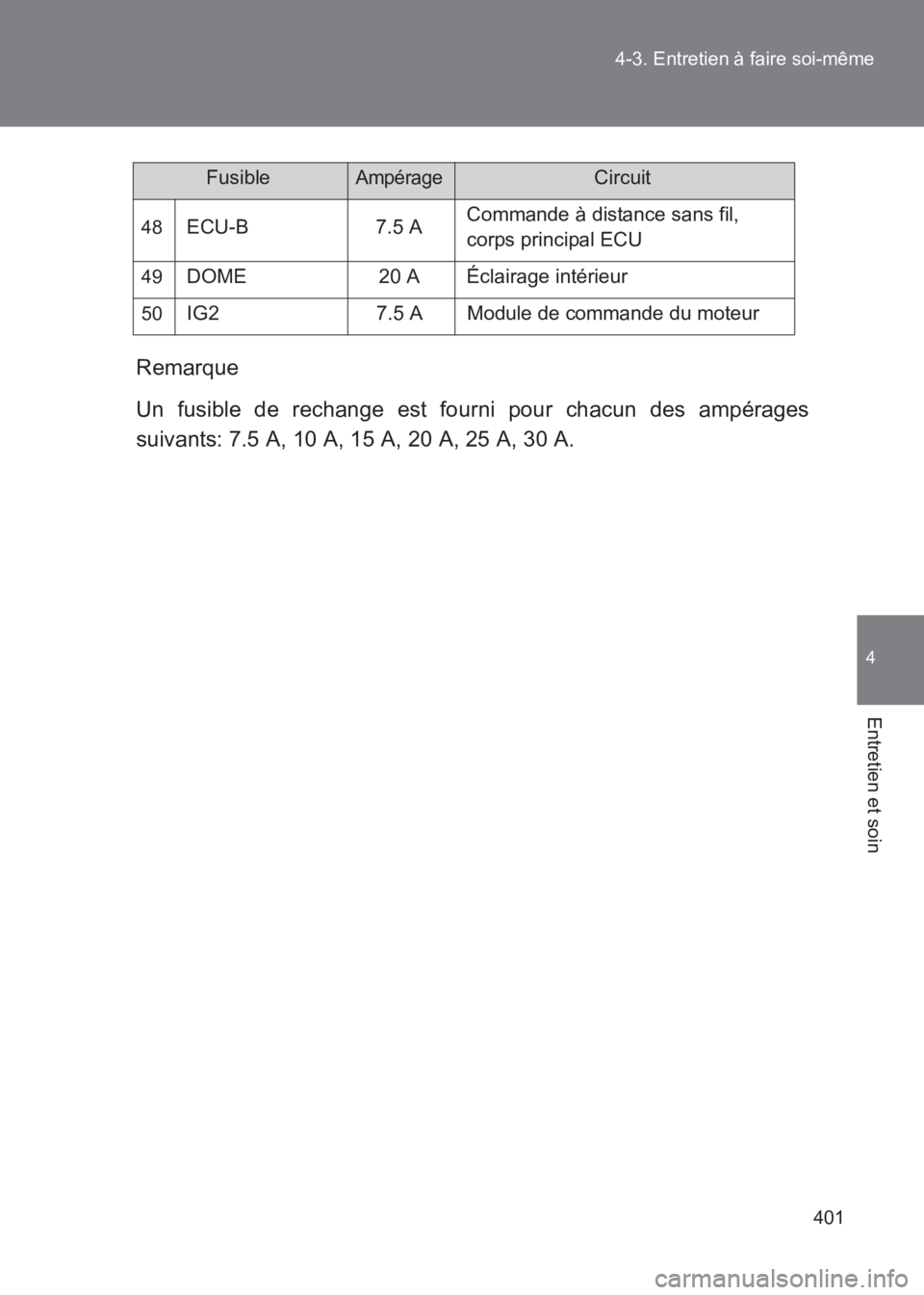

Un fusible de rechange est fourni pour chacun des ampérages
suivants: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
48ECU-B 7.5 A
Commande à distance sans fil,
corps principal ECU
49DOME 20 A Éclairage intérieur
50IG2 7.5 A Module de commande du moteur
FusibleAmpérageCircuit

402
4-3. Entretien à faire soi-même
86_EK (OM18073K)
■

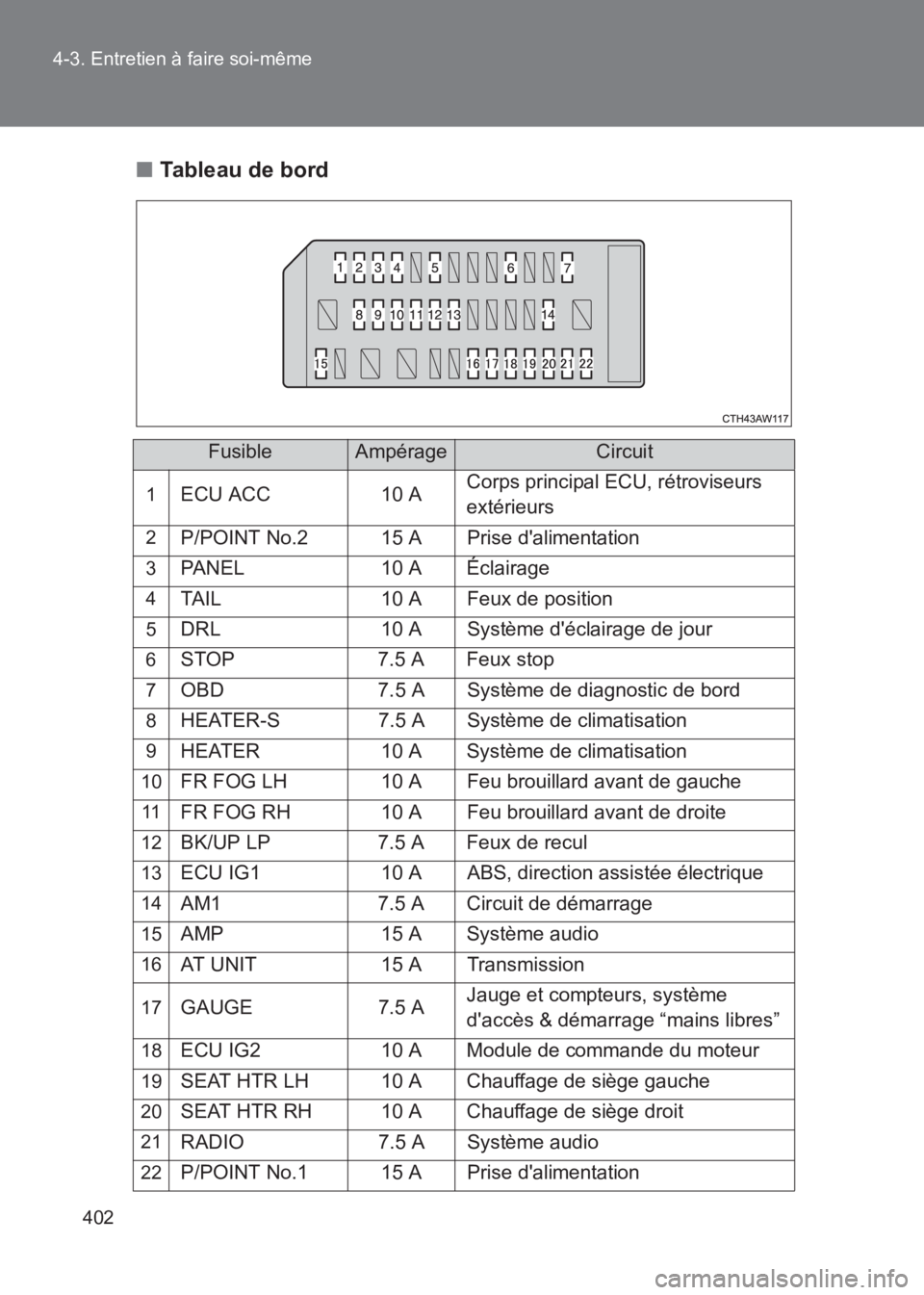

Tableau de bord
FusibleAmpérageCircuit
1ECU ACC 10 A Corps principal ECU, rétroviseurs
extérieurs
2P/POINT No.2 15 A Prise d'alimentation
3PANEL 10 A Éclairage
4TAIL 10 A Feux de position
5DRL 10 A Système d'éclairage de jour
6STOP 7.5 A Feux stop
7OBD 7.5 A Système de diagnostic de bord
8HEATER-S 7.5 A Système de climatisation
9HEATER 10 A Système de climatisation
10FR FOG LH 10 A Feu brouillard avant de gauche
11FR FOG RH 10 A Feu brouillard avant de droite
12BK/UP LP 7.5 A Feux de recul
13ECU IG1 10 A ABS, direction assistée électrique
14AM1 7.5 A Circuit de démarrage
15AMP 15 A Système audio
16AT UNIT 15 A Transmission
17GAUGE 7.5 AJauge et compteurs, système
d'accès & démarrage “mains libres”
18ECU IG2 10 A Module de commande du moteur
19SEAT HTR LH 10 A Chauffage de siège gauche
20SEAT HTR RH 10 A Chauffage de siège droit
21RADIO 7.5 A Système audio
22P/POINT No.1 15 A Prise d'alimentation

403
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18073K)
■

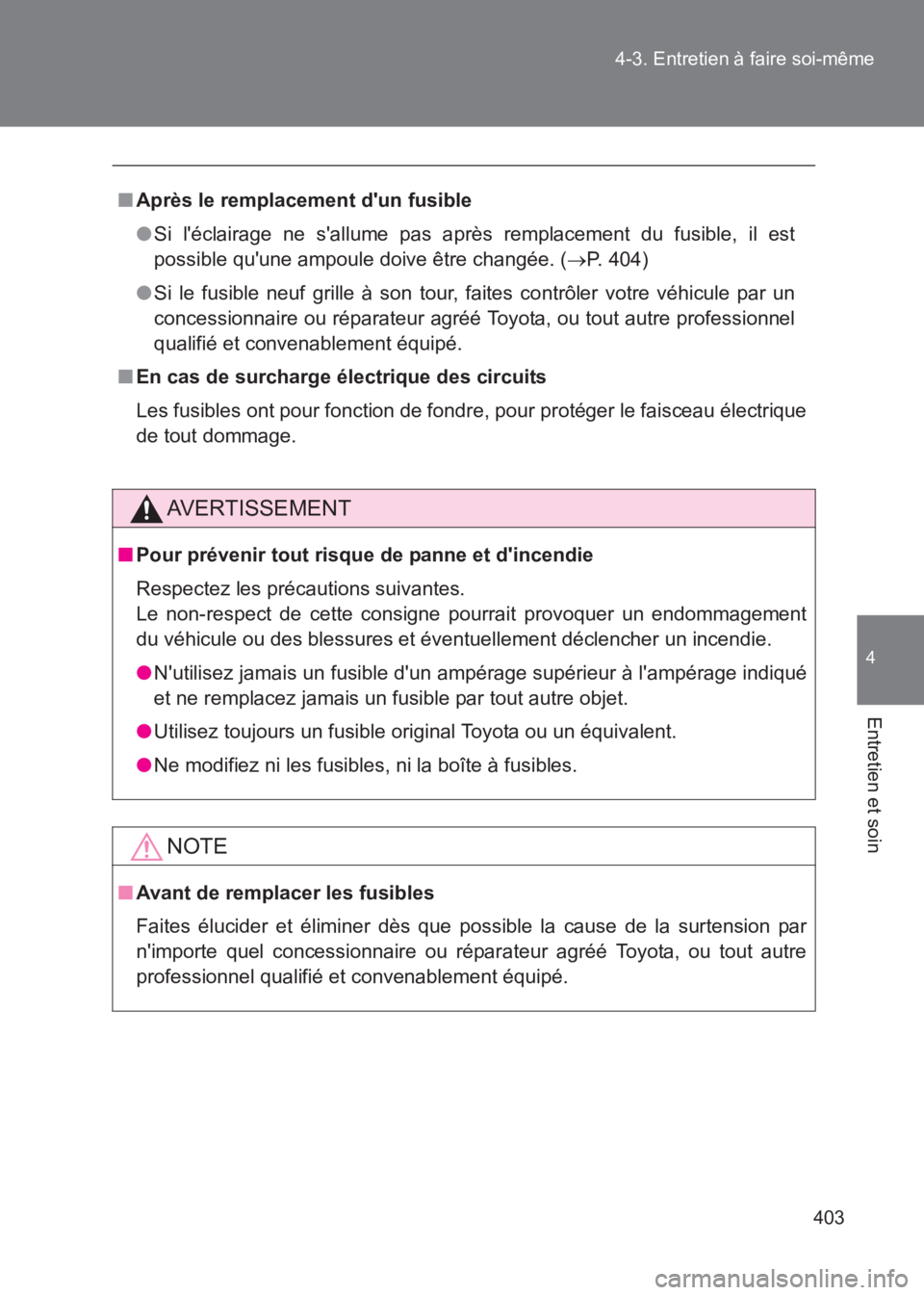

Après le remplacement d'un fusible
●Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. ( →P. 404)
● Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un
concessionnaire ou réparateur agréé Toyota, ou tout autre professionnel
qualifié et convenablement équipé.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
AVERTISSEMENT
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule ou des blessures et éventuellement déclencher un incendie.
●N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible original Toyota ou un équivalent.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surtension par
n'importe quel concessionnaire ou réparateur agréé Toyota, ou tout autre
professionnel qualifié et convenablement équipé.

404
4-3. Entretien à faire soi-même
86_EK (OM18073K)
Ampoules
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Il
existe un risque que certains éléments soient endommagés, aussi
nous vous recommandons de faire effectuer les remplacements par
un concessionnaire ou réparateur agréé Toyota, ou tout autre
professionnel qualifié et convenablement équipé.
■Préparation d'une ampoule de rechange
Vérifiez la puissance en watts de l'ampoule à remplacer.
(→ P. 527)

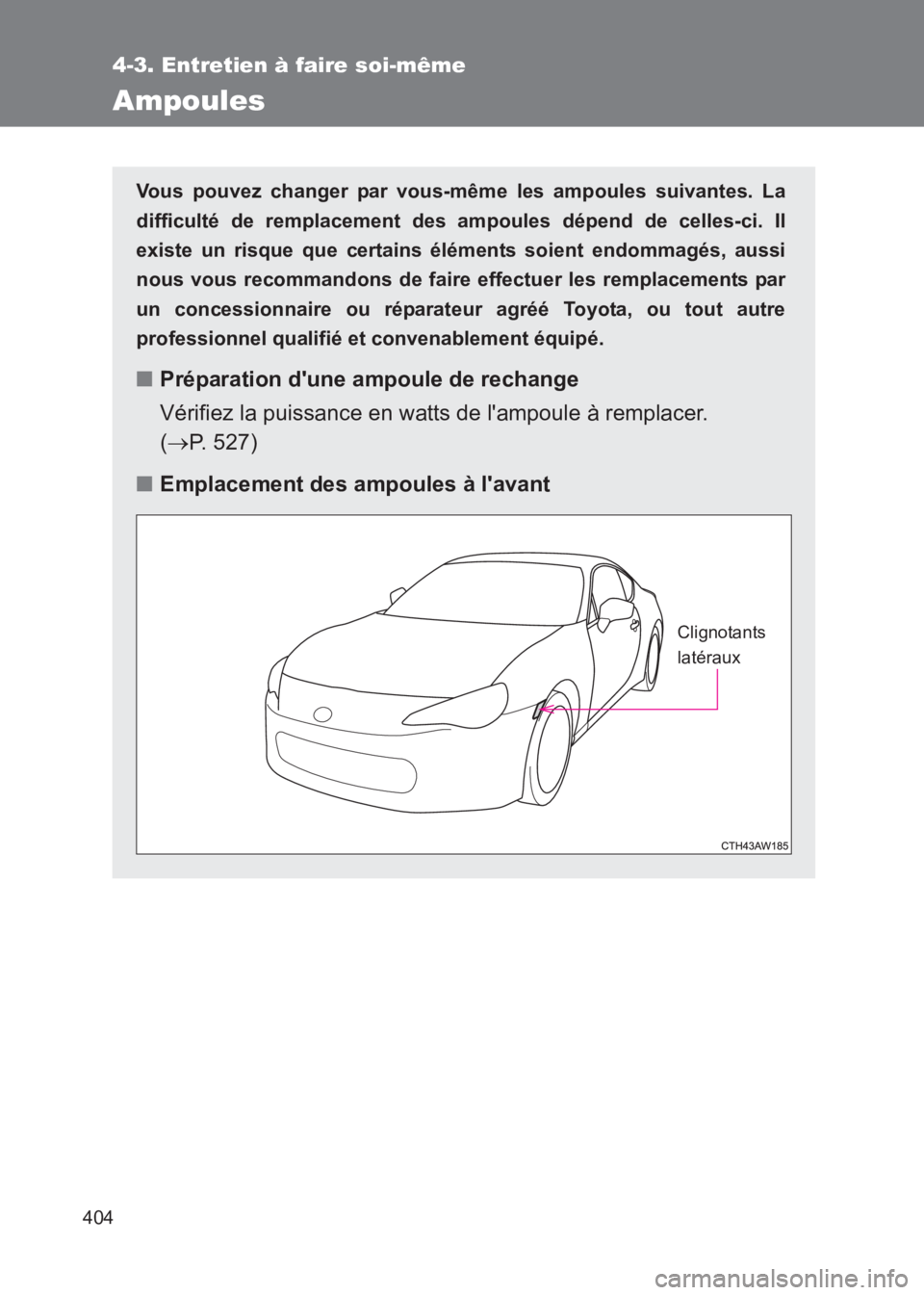

■ Emplacement des ampoules à l'avant
Clignotants
latéraux

405
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18073K)
■

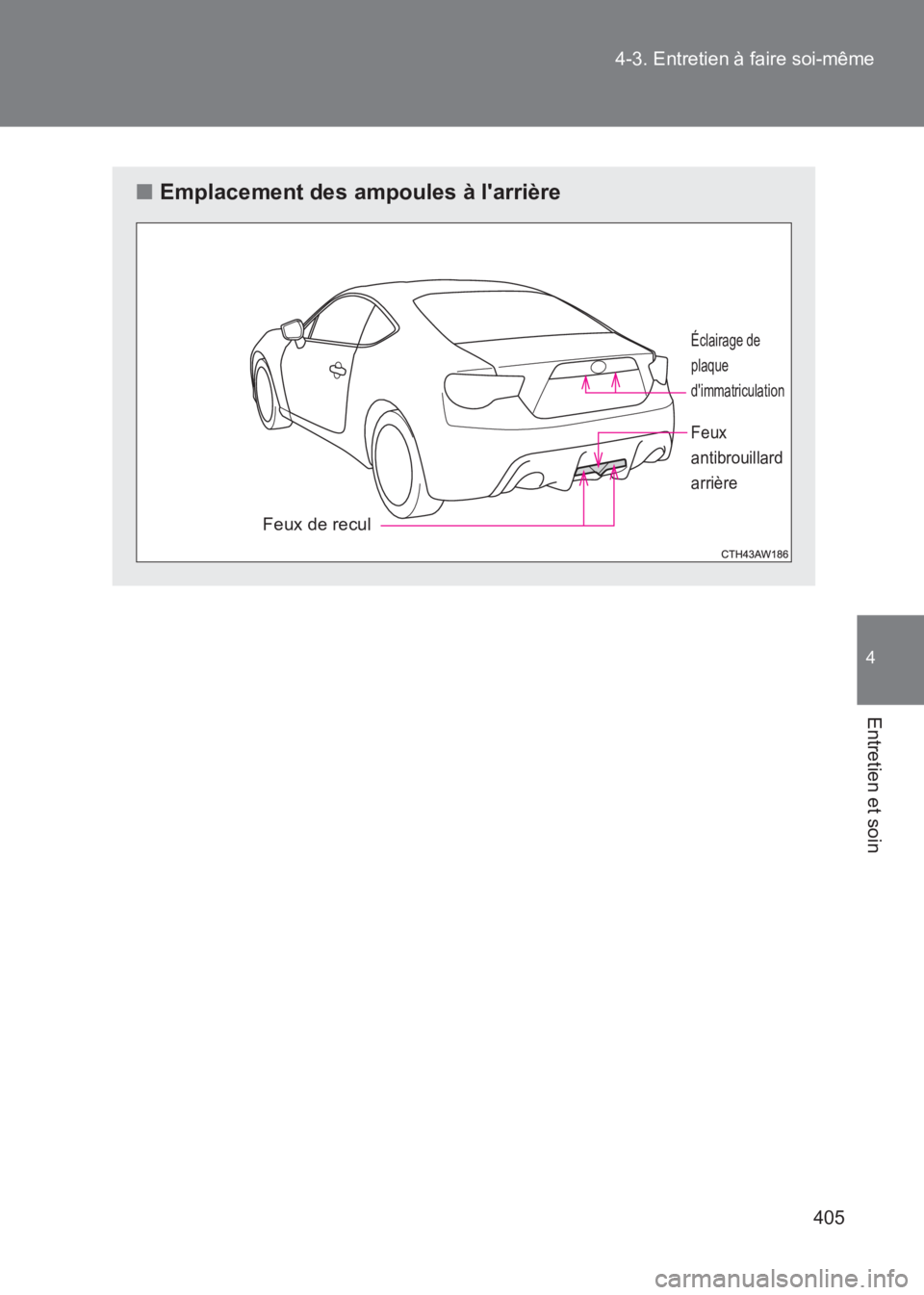

Emplacement des ampoules à l'arrière
Feux de recul
Éclairage de
plaque
d'immatriculation
Feux
antibrouillard
arrière

406
4-3. Entretien à faire soi-même
86_EK (OM18073K)
Lorsque vous remplacez les ampoules

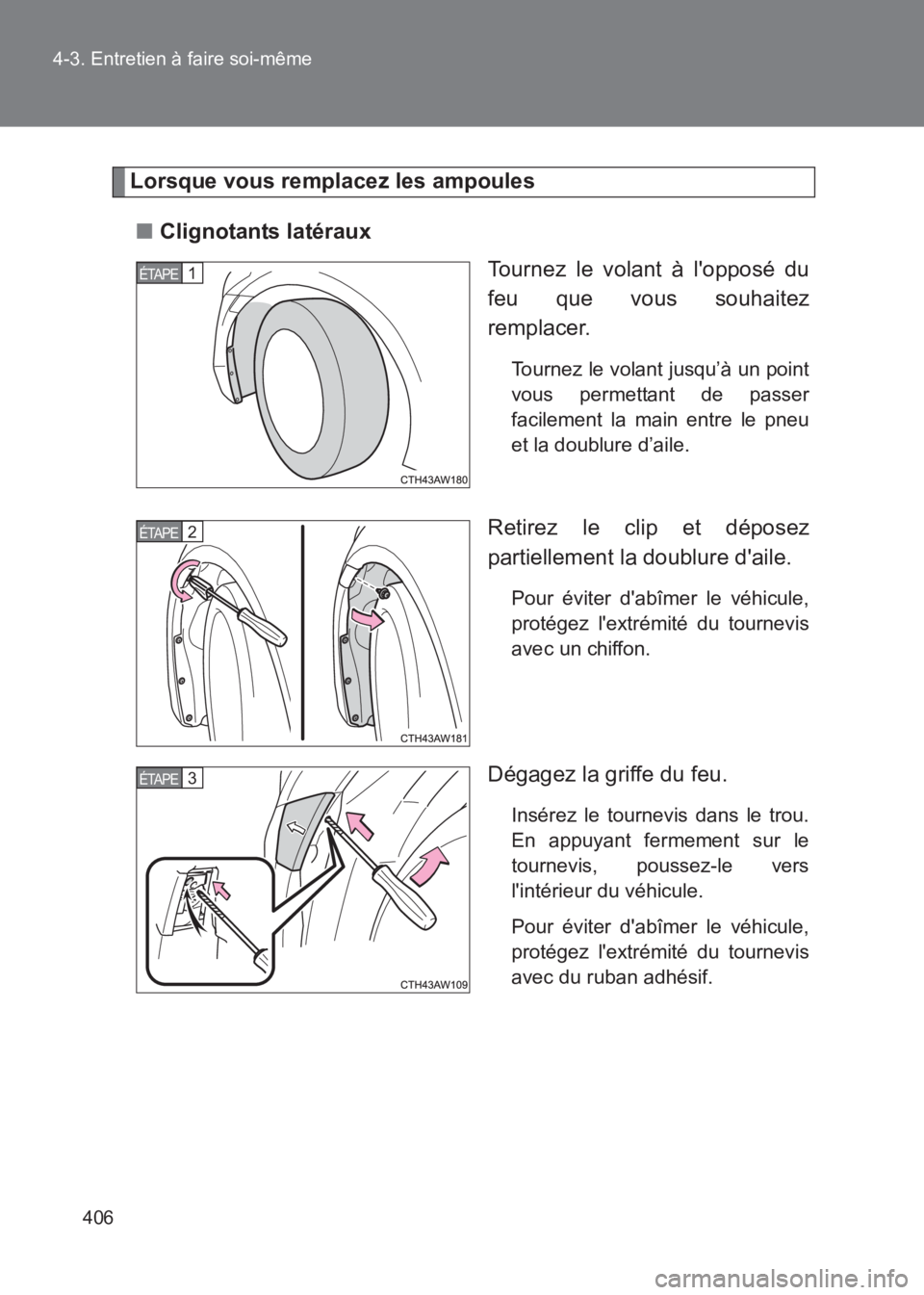

■ Clignotants latéraux
Tournez le volant à l'opposé du
feu que vous souhaitez
remplacer.
Tournez le volant jusqu’à un point
vous permettant de passer
facilement la main entre le pneu
et la doublure d’aile.
Retirez le clip et déposez
partiellement la doublure d'aile.
Pour éviter d'abîmer le véhicule,
protégez l'extrémité du tournevis
avec un chiffon.
Dégagez la griffe du feu.
Insérez le tournevis dans le trou.
En appuyant fermement sur le
tournevis, poussez-le vers
l'intérieur du véhicule.
Pour éviter d'abîmer le véhicule,
protégez l'extrémité du tournevis
avec du ruban adhésif.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

407
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18073K)

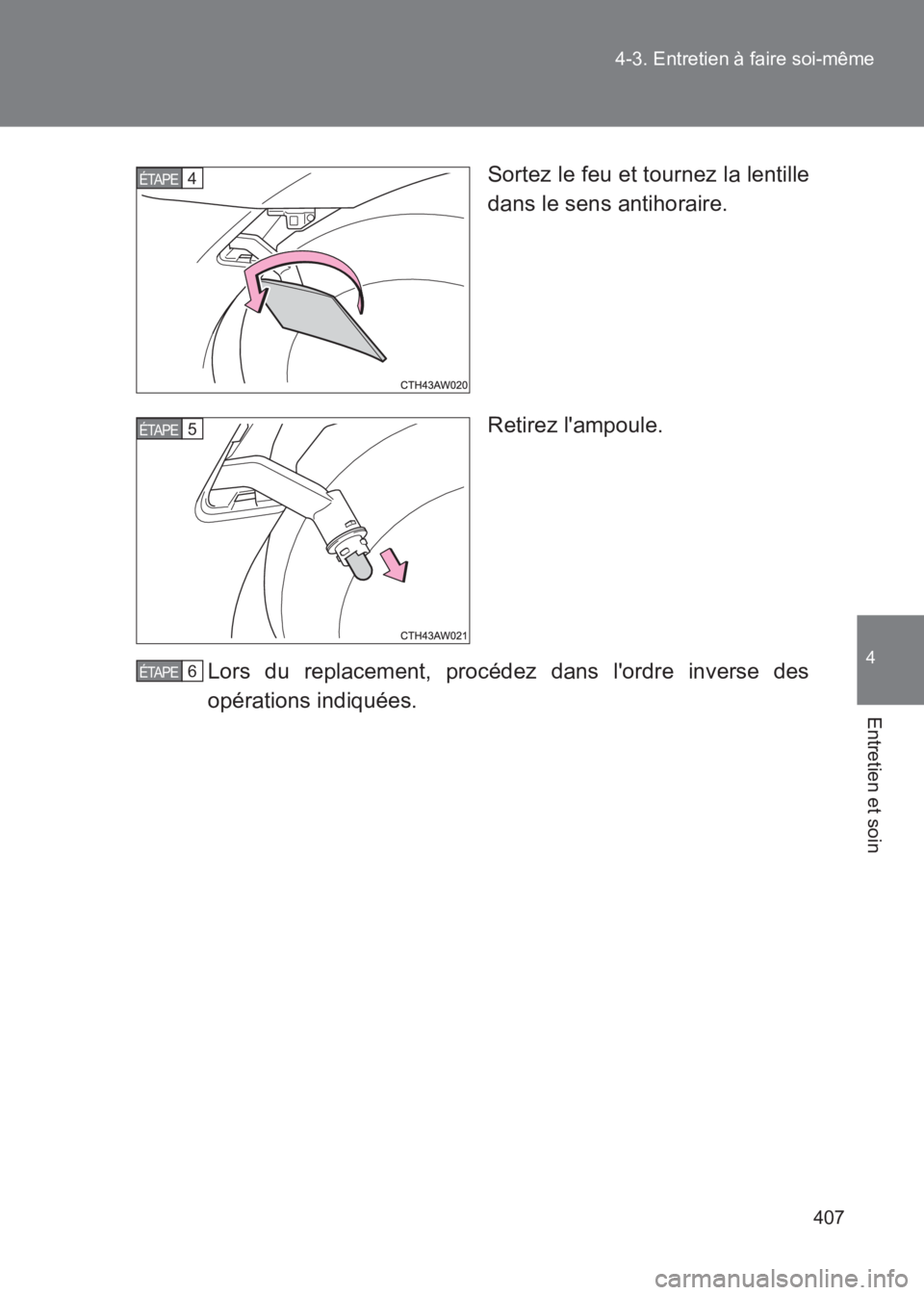

Sortez le feu et tournez la lentille
dans le sens antihoraire.
Retirez l'ampoule.
Lors du replacement, procédez dans l'ordre inverse des
opérations indiquées.
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE

408
4-3. Entretien à faire soi-même
86_EK (OM18073K)
■

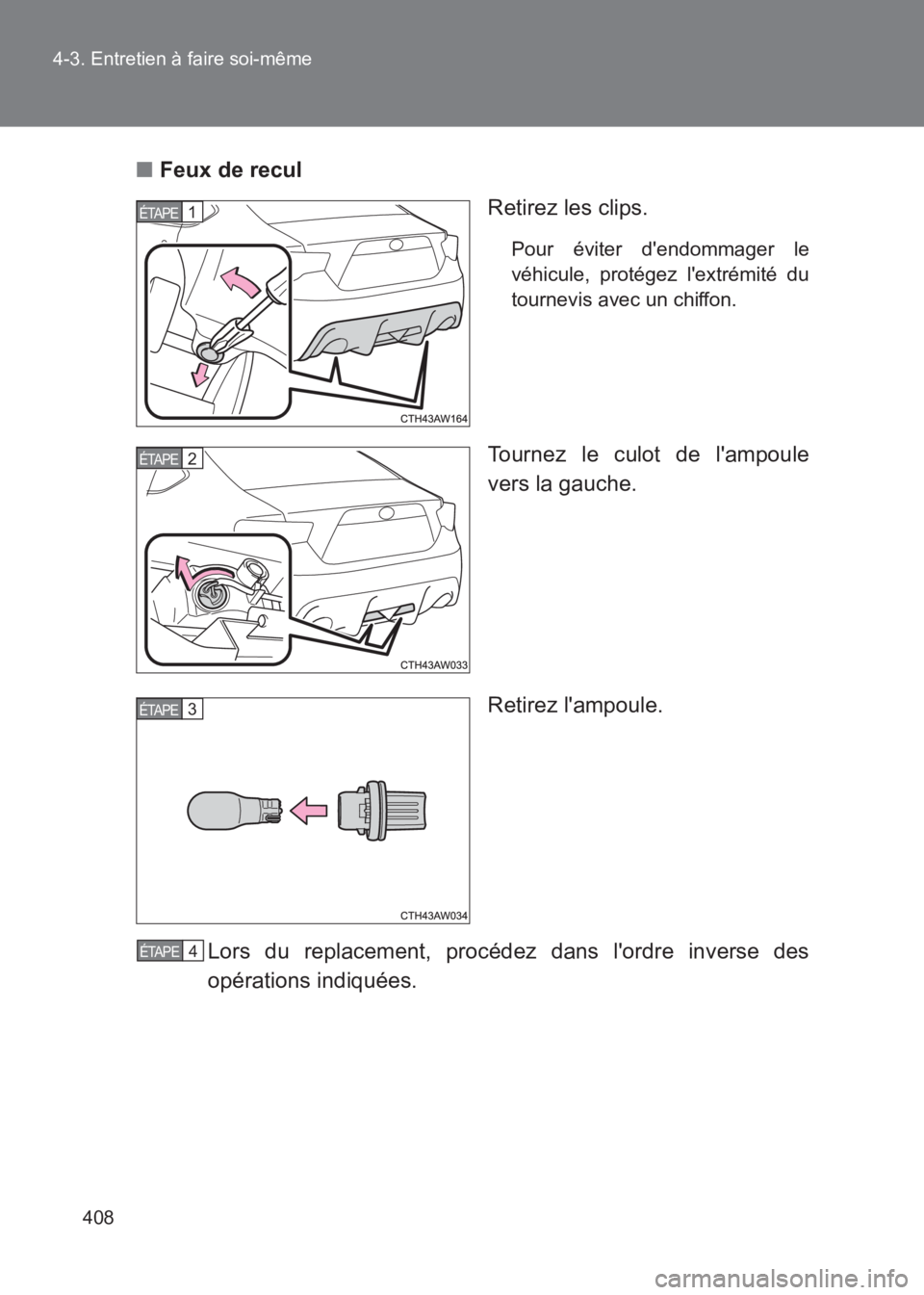

Feux de recul
Retirez les clips.
Pour éviter d'endommager le
véhicule, protégez l'extrémité du
tournevis avec un chiffon.
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
Lors du replacement, procédez dans l'ordre inverse des
opérations indiquées.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

409
4-3. Entretien à faire soi-même
4
Entretien et soin
86_EK (OM18073K)
■

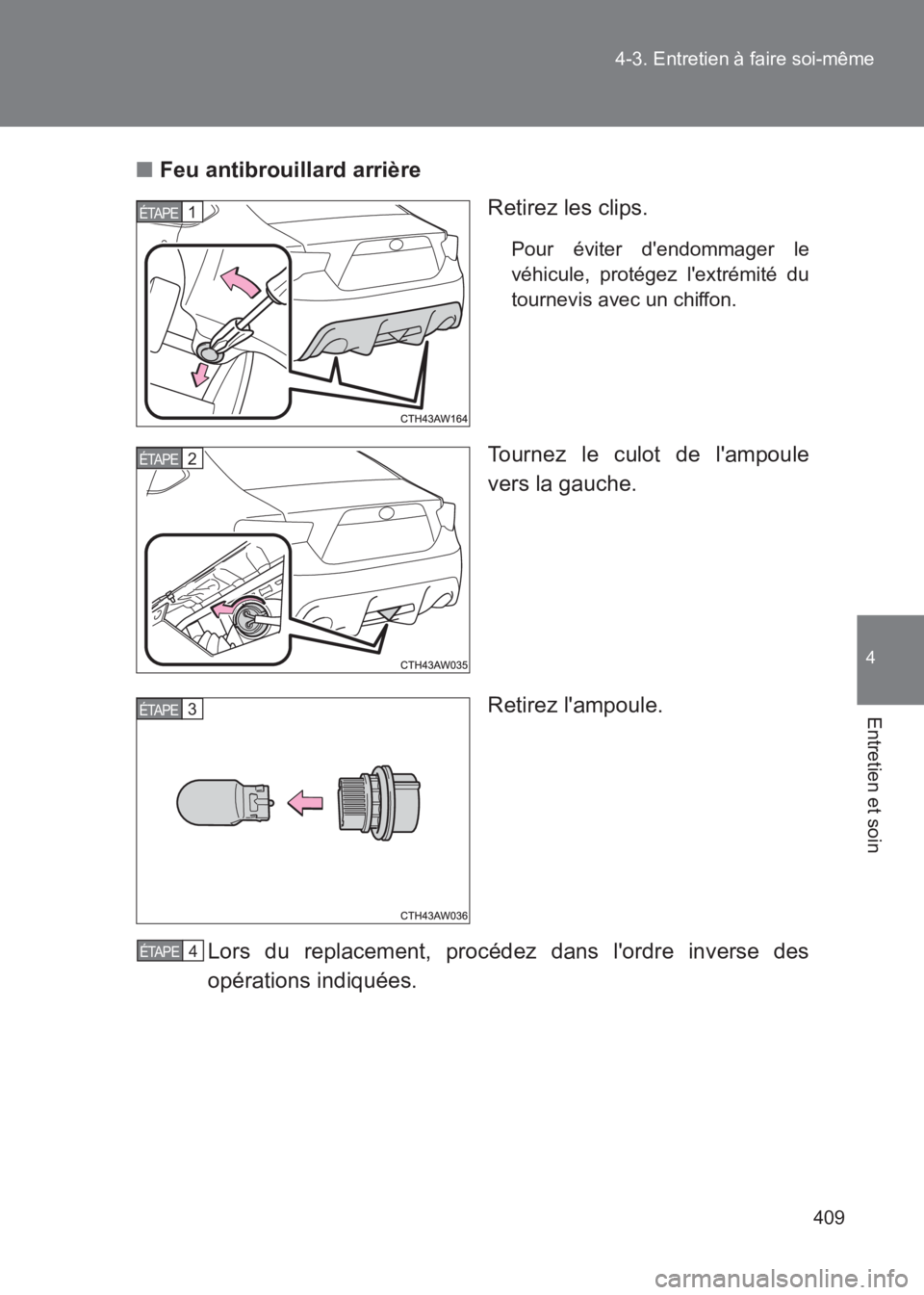

Feu antibrouillard arrière
Retirez les clips.
Pour éviter d'endommager le
véhicule, protégez l'extrémité du
tournevis avec un chiffon.
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
Lors du replacement, procédez dans l'ordre inverse des
opérations indiquées.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

410
4-3. Entretien à faire soi-même
86_EK (OM18073K)
■

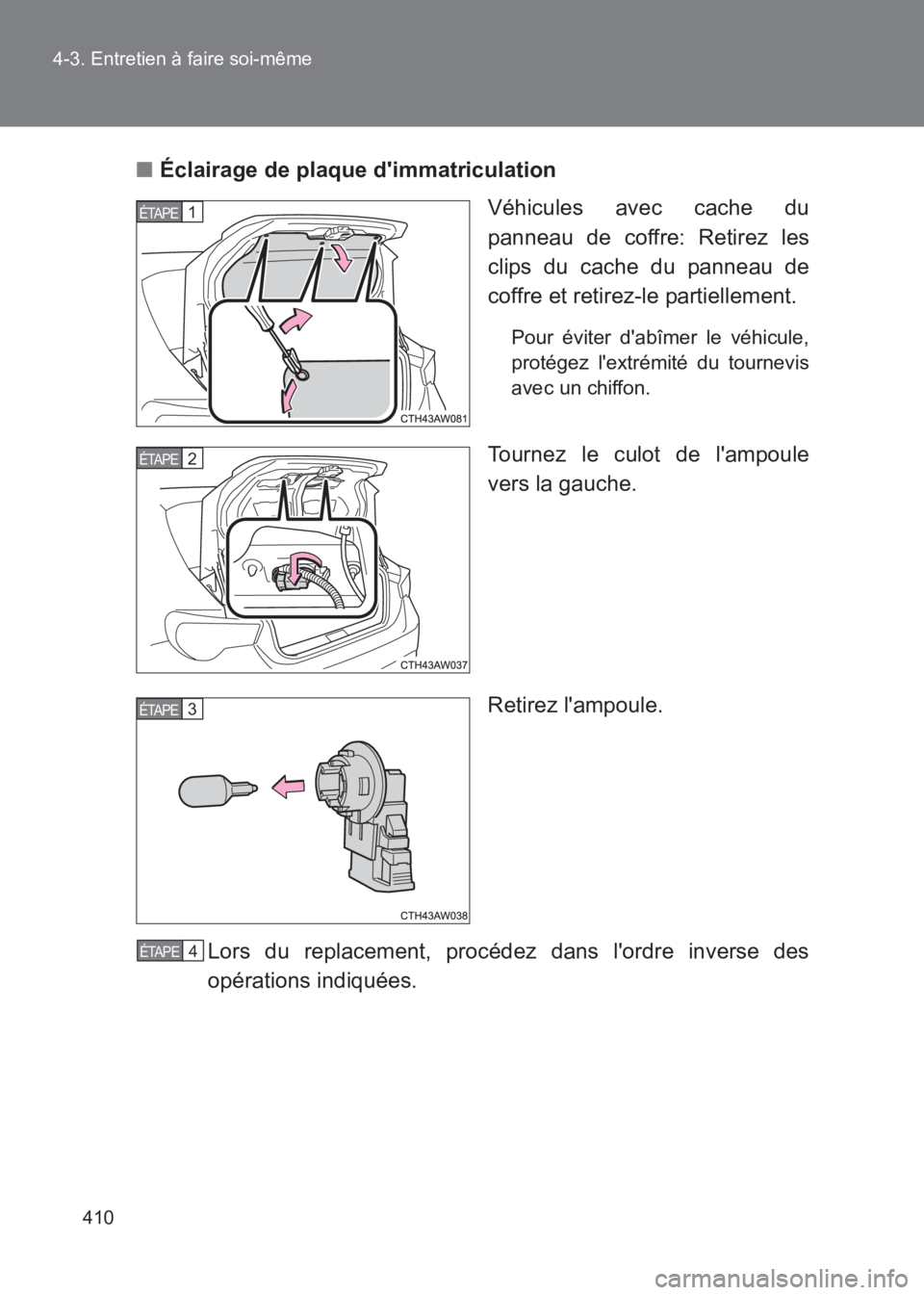

Éclairage de plaque d'immatriculation
Véhicules avec cache du
panneau de coffre: Retirez les
clips du cache du panneau de
coffre et retirez-le partiellement.
Pour éviter d'abîmer le véhicule,
protégez l'extrémité du tournevis
avec un chiffon.
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
Lors du replacement, procédez dans l'ordre inverse des
opérations indiquées.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
