TOYOTA HIGHLANDER 2010 Manuel du propriétaire (in French)

489
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
ATTENTION
■
Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident dans lequel un passager peut être
grièvement blessé, voire tué.
■ Après avoir inséré la béquille dans la découpe
Assurez-vous que la béquille soutient bien le capot de manière à ce qu'il ne
puisse tomber sur votre tête ou votre corps.
NOTE
■Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips avant de fermer le capot. Si vous
fermez le capot avec la béquille levée, vous risquez de plier le capot.
Maintenez le capot ouvert en
insérant la béquille dans l'une
ou l'autre des découpes
prévues à cet effet.3ÉTAPE

490
4-3. Entretien à faire soi-même
Highlander_D
Positionnement du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d'endommager votre véhicule ou de vous faire blesser.
Avant
Arrière (modèles 2 roues motrices)
Arrière (modèles 4 roues motrices)

491
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
Démontage du cache de point de levage avant (Moteur 3,5 L V6
(2GR-FE))
Avant de pouvoir lever le véhicule avec le cric, démontez le cache du
point de levage. Tournez les vis vers la gauche et
retirez-les.
Ouvrez le couvercle.
1ÉTAPE
2ÉTAPE

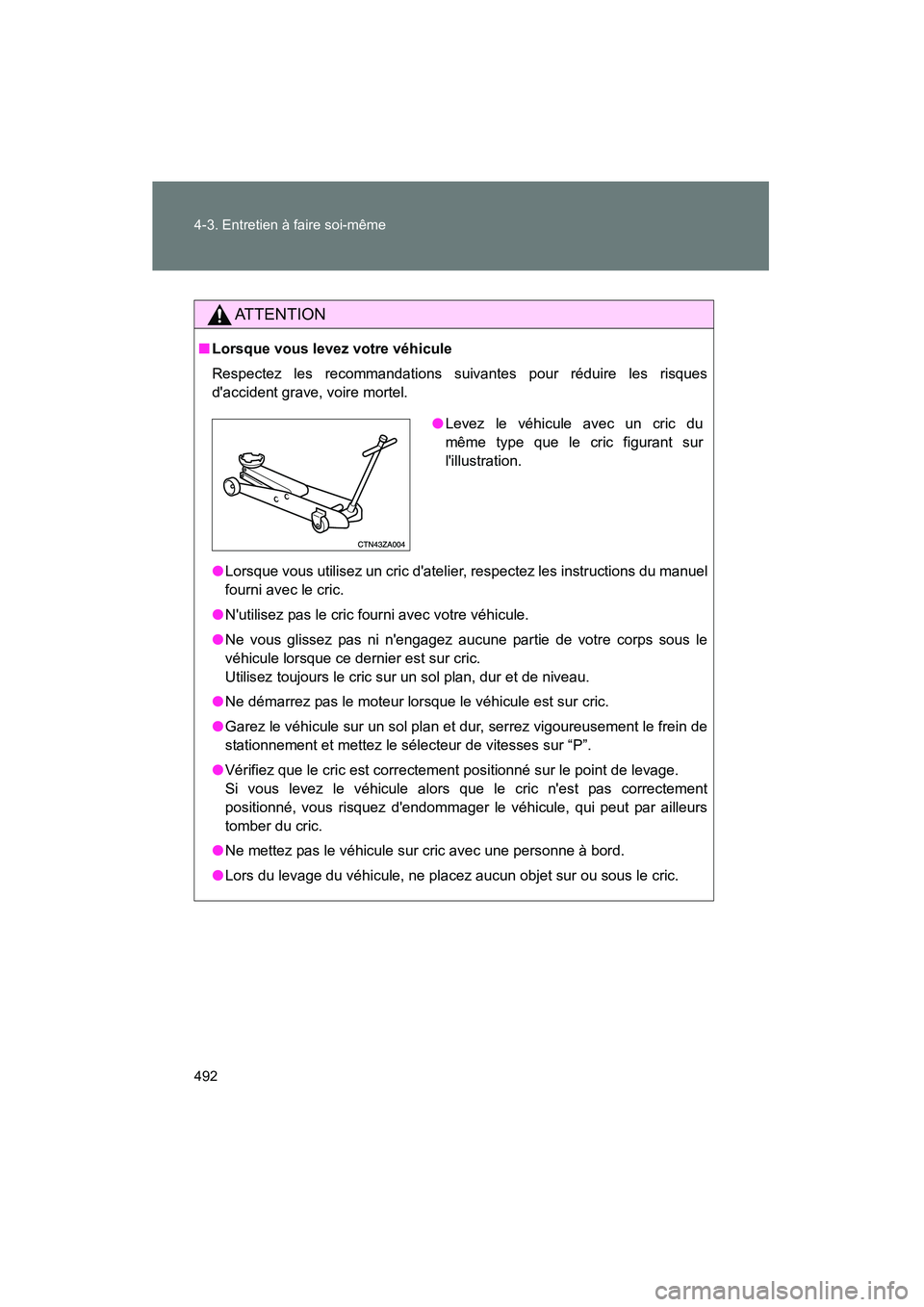

492 4-3. Entretien à faire soi-même
Highlander_D
ATTENTION
■Lorsque vous levez votre véhicule
Respectez les recommandations suivantes pour réduire les risques
d'accident grave, voire mortel.
●Lorsque vous utilisez un cric d'atelier, respectez les instructions du manuel
fourni avec le cric.
● N'utilisez pas le cric fourni avec votre véhicule.
● Ne vous glissez pas ni n'engagez aucune partie de votre corps sous le
véhicule lorsque ce dernier est sur cric.
Utilisez toujours le cric sur un sol plan, dur et de niveau.
● Ne démarrez pas le moteur lorsque le véhicule est sur cric.
● Garez le véhicule sur un sol plan et dur, serrez vigoureusement le frein de
stationnement et mettez le sélecteur de vitesses sur “P”.
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n'est pas correctement
positionné, vous risquez d'endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Ne mettez pas le véhicule sur cric avec une personne à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric.
●Levez le véhicule avec un cric du
même type que le cric figurant sur
l'illustration.

493
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
NOTE
■
Cache du point de levage avant
● Après avoir remonté le cache du point de levage avant, assurez-vous qu'il
est solidement fixé comme à l'origine.
● Avant de lever votre véhicule avec le cric, déposez le cache du point de
levage avant. À défaut, le cache risque d'être endommagé.

494
4-3. Entretien à faire soi-même
Highlander_D
Compar timent moteur
Moteur 4 cylindres, 2,7 L (1AR-FE)
Réservoir de liquide de lave-
glace(→ P. 510)
Bouchon de remplissage
d'huile moteur ( →P. 498)
Jauge de niveau d'huile
moteur ( →P. 497)
Vase d'expansion de liquide
de refroidissement moteur (→P. 501)Batterie ( →P. 506)
Réservoir de liquide de frein (→ P. 505)
Boîtes à fusibles ( →P. 534)
Motoventilateur de
refroidissement
Condenseur ( →P. 504)
Radiateur ( →P. 504)

495
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
Moteur 3,5 L V6 (2GR-FE)
Réservoir de liquide de lave-
glace
(→ P. 510)
Bouchon de remplissage
d'huile moteur ( →P. 498)
Jauge de niveau d'huile
moteur ( →P. 497)
Vase d'expansion de liquide
de refroidissement moteur (→ P. 501)Batterie ( →P. 506)
Réservoir de liquide de frein (→P. 505)
Boîtes à fusibles ( →P. 534)
Motoventilateur de
refroidissement
Condenseur ( →P. 504)
Radiateur ( →P. 504)

496 4-3. Entretien à faire soi-même
Highlander_D
Habillage du compartiment moteur■ Dépose de l'habillage du compartiment moteur
■ Remontage des clips

497
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
Huile moteur
Vérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à
température de fonctionnement.
■ Vérification du niveau d'huile moteur
Stationnez le véhicule bien à plat. Arrêtez le moteur, puis
attendez plus de cinq minutes pour permettre à l'huile de
redescendre dans le carter.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d'huile, tout en tenant un
chiffon dessous.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.
Moteur 4 cylindres, 2,7 L (1AR-FE)
Insuffisant
Niveau maxi
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
5ÉTAPE
6ÉTAPE

498 4-3. Entretien à faire soi-même
Highlander_DMoteur 3,5 L V6 (2GR-FE)
Insuffisant
Niveau maxi
■ Appoint en huile moteur
Si le niveau d'huile est sous le
repère mini ou à peine au-
dessus, faites l'appoint avec une
huile de même type que celle
utilisée dans le moteur.
Avant de faire l'appoint, vérifiez le type d'huile à utiliser et préparez
l'outillage dont vous avez besoin.
Dévissez le bouchon de remplissage d'huile.
Versez l'huile moteur en petit filet et vérifiez régulièrement le
niveau avec la jauge.
Revissez le bouchon de remplissage, en le tournant vers la
droite.
Choix de l'huile
moteur (→P. 619)
Quantité d'huile
(Niveau mini
→
Niveau maxi) 1,6 qt. (1,5 L, 1,3 Imp. qt.)
Éléments
Entonnoir propre
1ÉTAPE
2ÉTAPE
3ÉTAPE
