TOYOTA HIGHLANDER 2010 Manuel du propriétaire (in French)

499
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
■

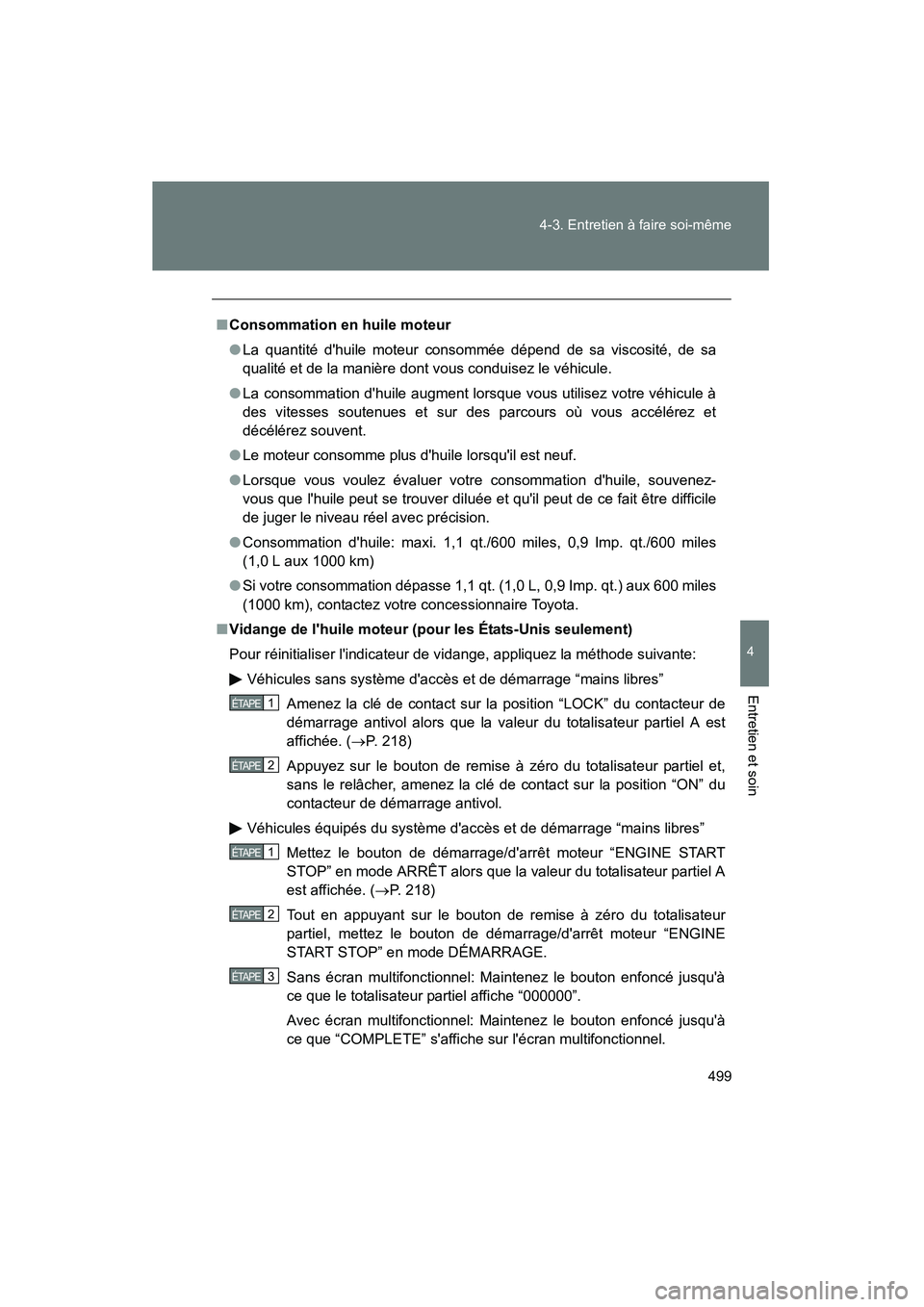

Consommation en huile moteur
● La quantité d'huile moteur consommée dépend de sa viscosité, de sa
qualité et de la manière dont vous conduisez le véhicule.
● La consommation d'huile augment lorsque vous utilisez votre véhicule à
des vitesses soutenues et sur des parcours où vous accélérez et
décélérez souvent.
● Le moteur consomme plus d'huile lorsqu'il est neuf.
● Lorsque vous voulez évaluer votre consommation d'huile, souvenez-
vous que l'huile peut se trouver diluée et qu'il peut de ce fait être difficile
de juger le niveau réel avec précision.
● Consommation d'huile: maxi. 1,1 qt./600 miles, 0,9 Imp. qt./600 miles
(1,0 L aux 1000 km)
● Si votre consommation dépasse 1,1 qt. (1,0 L, 0,9 Imp. qt.) aux 600 miles
(1000 km), contactez votre concessionnaire Toyota.
■ Vidange de l'huile moteur (pour les États-Unis seulement)
Pour réinitialiser l'indicateur de vidange, appliquez la méthode suivante:
Véhicules sans système d'accès et de démarrage “mains libres” Amenez la clé de contact sur la position “LOCK” du contacteur de
démarrage antivol alors que la valeur du totalisateur partiel A est
affichée. ( →P. 218)
Appuyez sur le bouton de remise à zéro du totalisateur partiel et,
sans le relâcher, amenez la clé de contact sur la position “ON” du
contacteur de démarrage antivol.
Véhicules équipés du système d'accès et de démarrage “mains libres” Mettez le bouton de démarrage/d'arrêt moteur “ENGINE START
STOP” en mode ARRÊT alors que la valeur du totalisateur partiel A
est affichée. ( →P. 218)
Tout en appuyant sur le bouton de remise à zéro du totalisateur
partiel, mettez le bouton de démarrage/d'arrêt moteur “ENGINE
START STOP” en mode DÉMARRAGE.
Sans écran multifonctionnel: Maintenez le bouton enfoncé jusqu'à
ce que le totalisateur partiel affiche “000000”.
Avec écran multifonctionnel: Maintenez le bouton enfoncé jusqu'à
ce que “COMPLETE” s'affiche sur l'écran multifonctionnel.
1ÉTAPE
2ÉTAPE
1ÉTAPE
2ÉTAPE
3ÉTAPE

500 4-3. Entretien à faire soi-même
Highlander_D
ATTENTION
■Huile moteur usagée
●L'huile de vidange contient des contaminants potentiellement nocifs
susceptibles de provoquer des maladies de peau (inflammations, voire
même cancer de la peau). Par conséquent, veillez à éviter tout contact
prolongé et répété avec l'huile de vidange. Pour nettoyer la peau en
contact avec de l'huile moteur usagée, lavez-vous abondamment avec de
l'eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n'importe où et
n'importe comment. Ne jetez pas votre huile de vidange et vos filtres à
huile aux ordures, aux égouts ou directement dans la nature. Pour toute
information relative à la collecte et au recyclage, consultez votre
concessionnaire Toyota, une station-service ou un magasin d'accessoires
auto.
● Ne laissez pas les huiles de vidange à la portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d'huile très régulièrement.
■ Lorsque vous faites une vidange d'huile moteur
●Veillez à ne pas verser d'huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d'occasionner des dommages au
moteur.
● Vérifiez le niveau d'huile à la jauge chaque fois que vous faites l'appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d'huile.

501
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

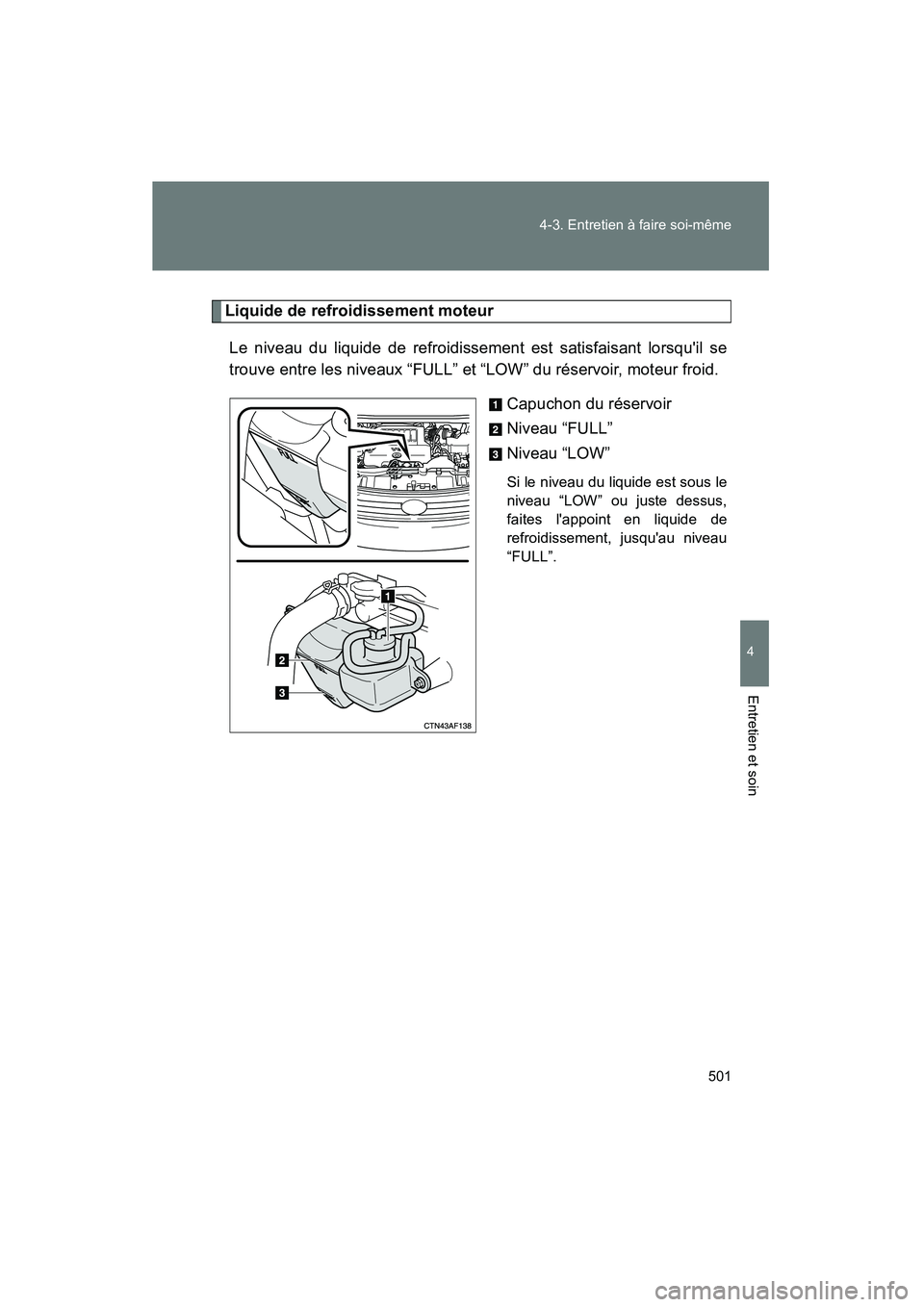

Liquide de refroidissement moteur
Le niveau du liquide de refroidissement est satisfaisant lorsqu'il se
trouve entre les niveaux “FULL” et “LOW” du réservoir, moteur froid. Capuchon du réservoir
Niveau “FULL”
Niveau “LOW”
Si le niveau du liquide est sous le
niveau “LOW” ou juste dessus,
faites l'appoint en liquide de
refroidissement, jusqu'au niveau
“FULL”.

502 4-3. Entretien à faire soi-même
Highlander_D

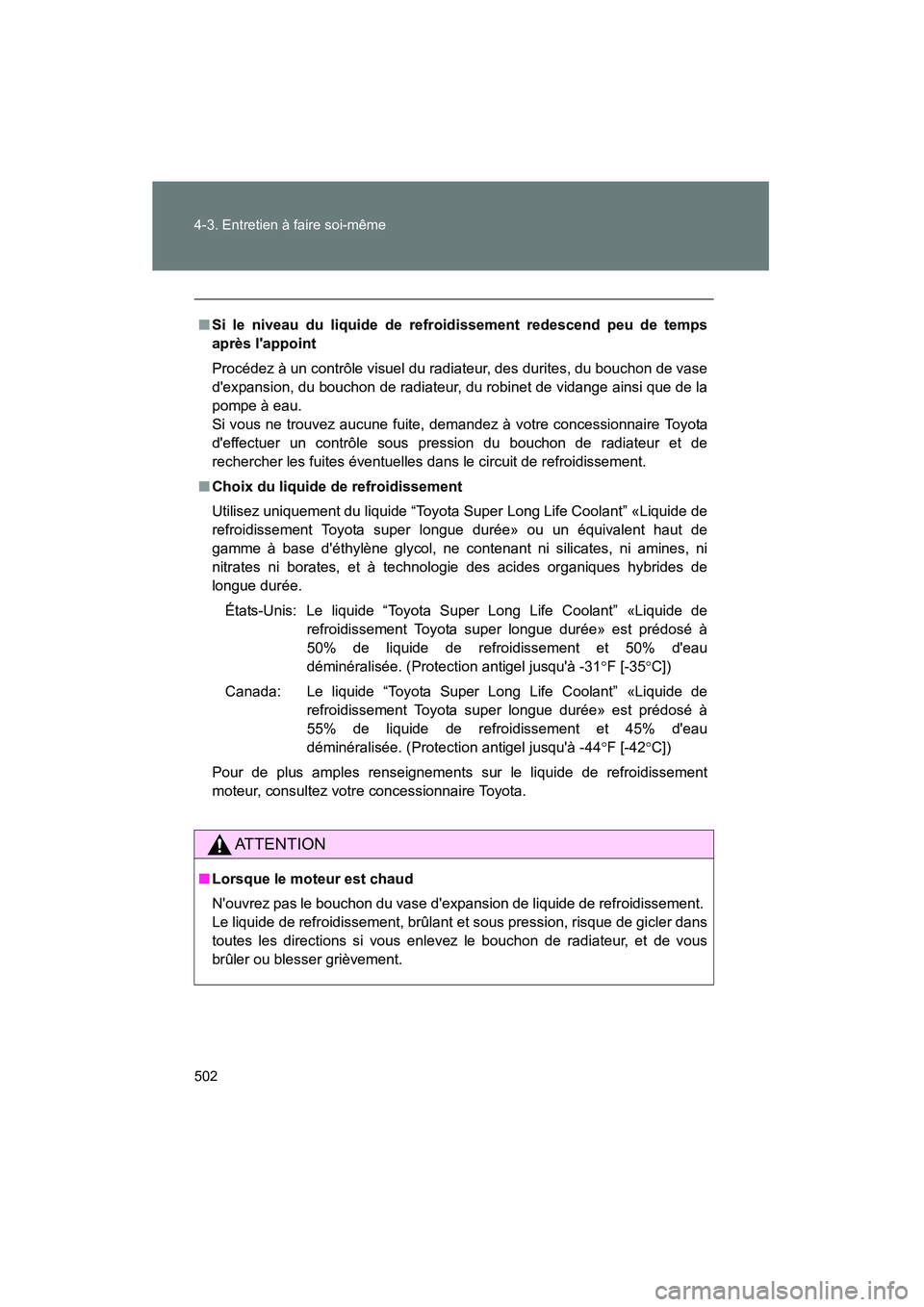

■Si le niveau du liquide de refr oidissement redescend peu de temps
après l'appoint
Procédez à un contrôle visuel du radiateur, des durites, du bouchon de vase
d'expansion, du bouchon de radiateur, du robinet de vidange ainsi que de la
pompe à eau.
Si vous ne trouvez aucune fuite, demandez à votre concessionnaire Toyota
d'effectuer un contrôle sous pression du bouchon de radiateur et de
rechercher les fuites éventuelles dans le circuit de refroidissement.
■ Choix du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou un équivalent haut de
gamme à base d'éthylène glycol, ne contenant ni silicates, ni amines, ni
nitrates ni borates, et à technologie des acides organiques hybrides de
longue durée.
États-Unis: Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée» est prédosé à
50% de liquide de refroidissement et 50% d'eau
déminéralisée. (Protection antigel jusqu'à -31° F [-35°C])
Canada: Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée» est prédosé à
55% de liquide de refroidissement et 45% d'eau
déminéralisée. (Protection antigel jusqu'à -44° F [-42°C])
Pour de plus amples renseignements sur le liquide de refroidissement
moteur, consultez votre concessionnaire Toyota.
ATTENTION
■ Lorsque le moteur est chaud
N'ouvrez pas le bouchon du vase d'expansion de liquide de refroidissement.
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans
toutes les directions si vous enlevez le bouchon de radiateur, et de vous
brûler ou blesser grièvement.

503
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

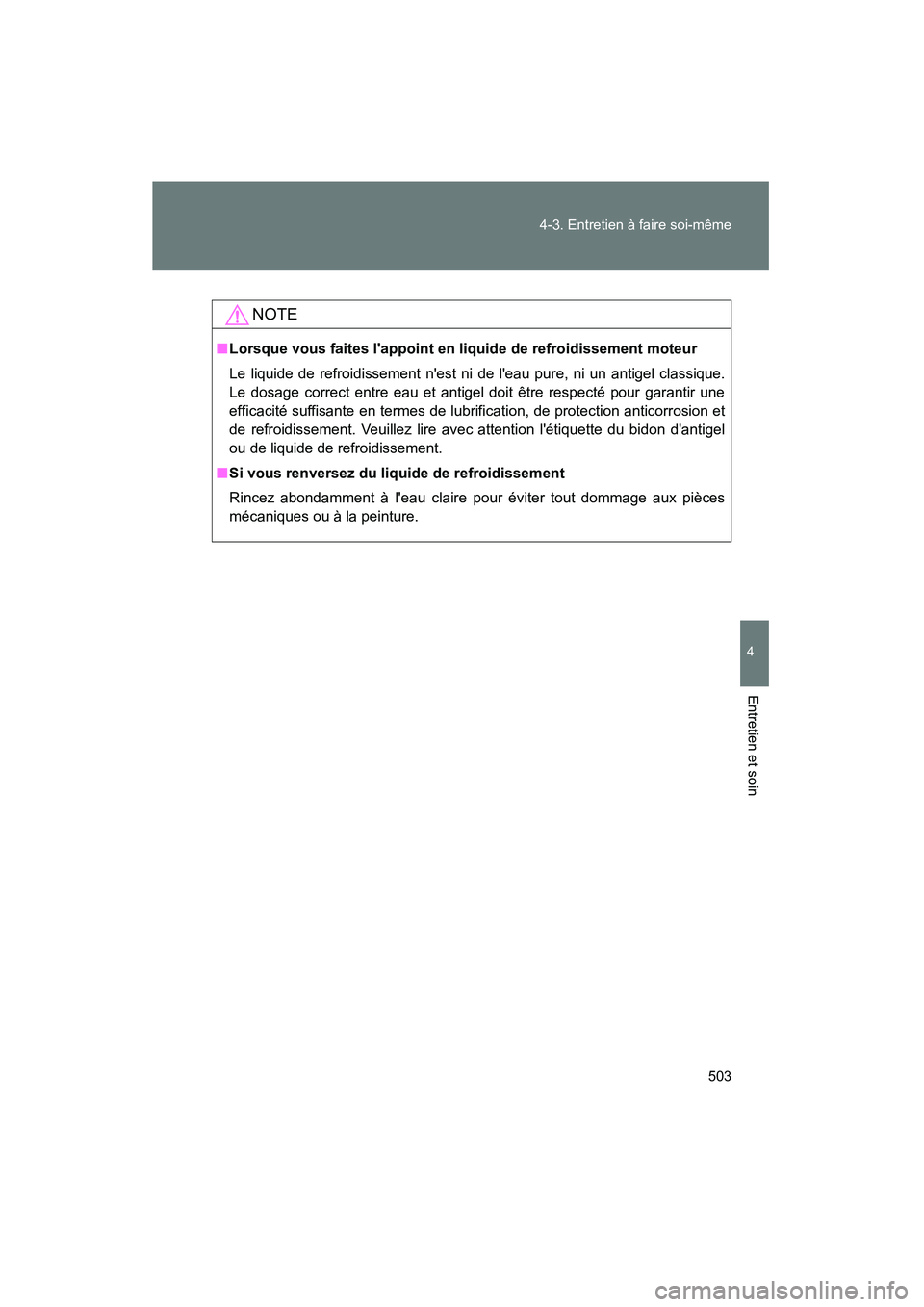

NOTE
■
Lorsque vous faites l'appoint en liquide de refroidissement moteur
Le liquide de refroidissement n'est ni de l'eau pure, ni un antigel classique.
Le dosage correct entre eau et antigel doit être respecté pour garantir une
efficacité suffisante en termes de lubrification, de protection anticorrosion et
de refroidissement. Veuillez lire avec attention l'étiquette du bidon d'antigel
ou de liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l'eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.

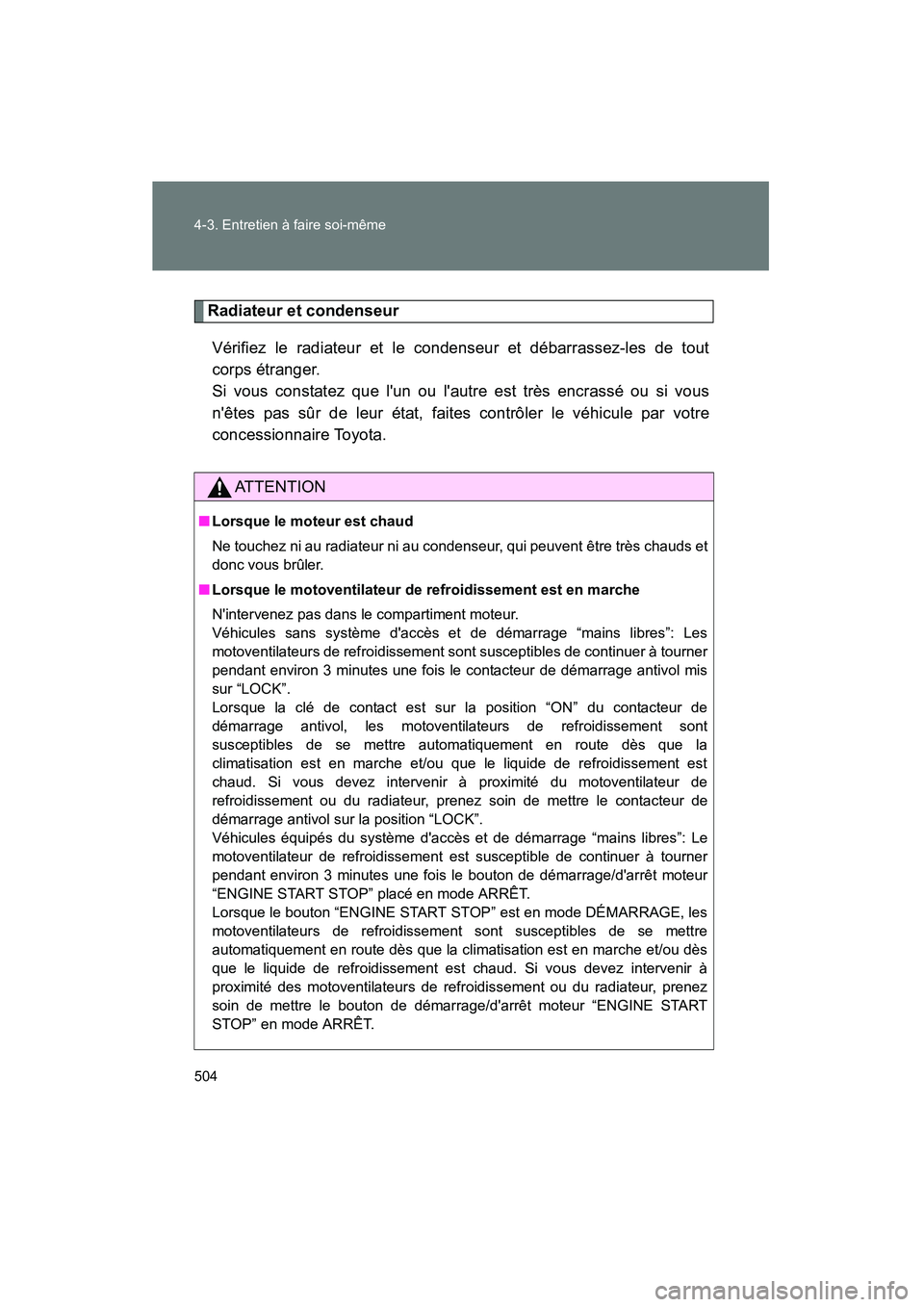

504 4-3. Entretien à faire soi-même
Highlander_D
Radiateur et condenseurVérifiez le radiateur et le condenseur et débarrassez-les de tout
corps étranger.
Si vous constatez que l'un ou l'autre est très encrassé ou si vous
n'êtes pas sûr de leur état, faites contrôler le véhicule par votre
concessionnaire Toyota.
ATTENTION
■ Lorsque le moteur est chaud
Ne touchez ni au radiateur ni au condenseur, qui peuvent être très chauds et
donc vous brûler.
■ Lorsque le motoventilateur de refroidissement est en marche
N'intervenez pas dans le compartiment moteur.
Véhicules sans système d'accès et de démarrage “mains libres”: Les
motoventilateurs de refroidissement sont susceptibles de continuer à tourner
pendant environ 3 minutes une fois le contacteur de démarrage antivol mis
sur “LOCK”.
Lorsque la clé de contact est sur la position “ON” du contacteur de
démarrage antivol, les motoventilateurs de refroidissement sont
susceptibles de se mettre automatiquement en route dès que la
climatisation est en marche et/ou que le liquide de refroidissement est
chaud. Si vous devez intervenir à proximité du motoventilateur de
refroidissement ou du radiateur, prenez soin de mettre le contacteur de
démarrage antivol sur la position “LOCK”.
Véhicules équipés du système d'accès et de démarrage “mains libres”: Le
motoventilateur de refroidissement est susceptible de continuer à tourner
pendant environ 3 minutes une fois le bouton de démarrage/d'arrêt moteur
“ENGINE START STOP” placé en mode ARRÊT.
Lorsque le bouton “ENGINE START STOP” est en mode DÉMARRAGE, les
motoventilateurs de refroidissement sont susceptibles de se mettre
automatiquement en route dès que la climatisation est en marche et/ou dès
que le liquide de refroidissement est chaud. Si vous devez intervenir à
proximité des motoventilateurs de refroidissement ou du radiateur, prenez
soin de mettre le bouton de démarrage/d'arrêt moteur “ENGINE START
STOP” en mode ARRÊT.

505
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

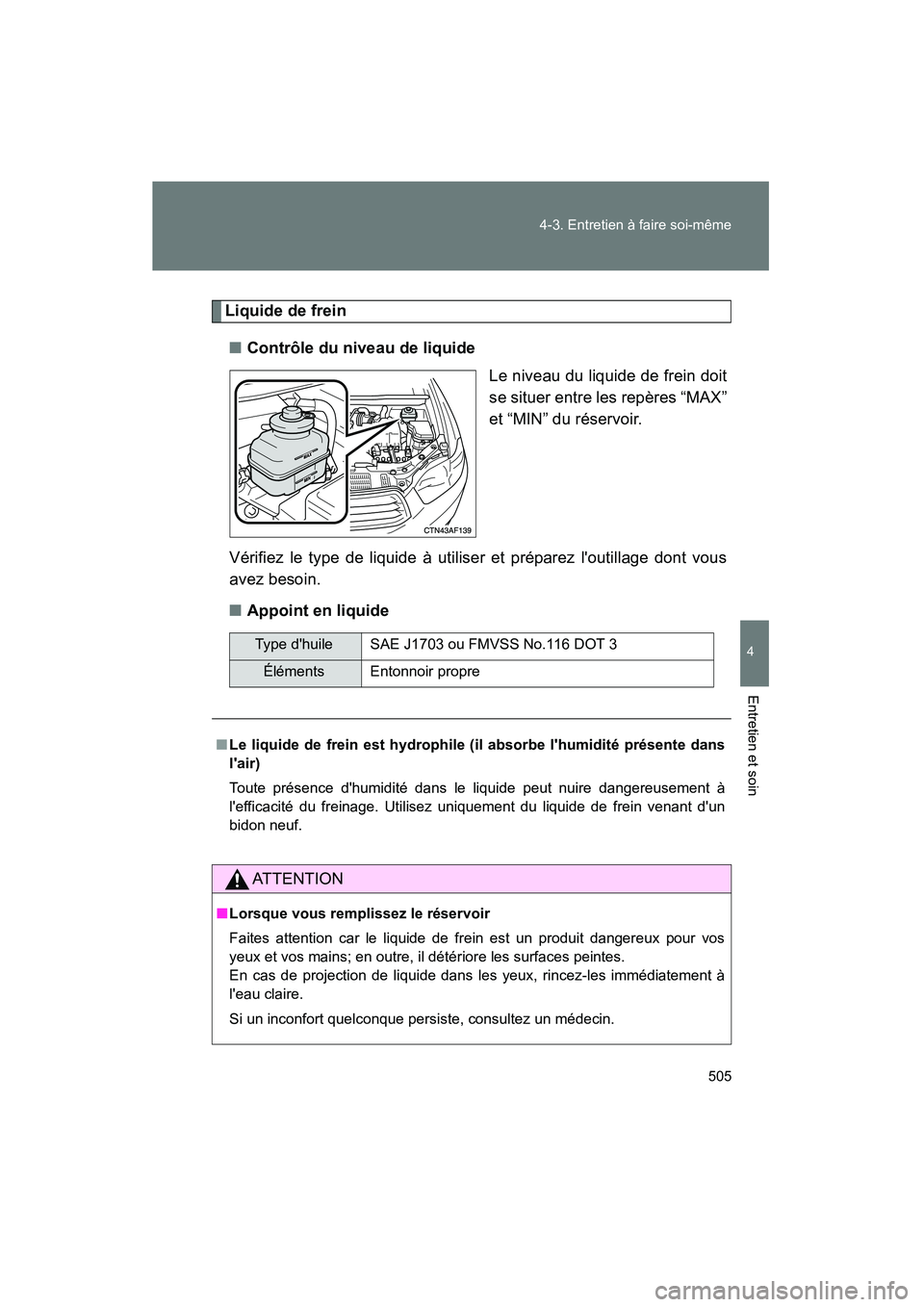

Liquide de frein
■ Contrôle du niveau de liquide
Le niveau du liquide de frein doit
se situer entre les repères “MAX”
et “MIN” du réservoir.
Vérifiez le type de liquide à utiliser et préparez l'outillage dont vous
avez besoin.
■ Appoint en liquide
Type d'huile SAE J1703 ou FMVSS No.116 DOT 3
Éléments Entonnoir propre
■ Le liquide de frein est hydrophile (il absorbe l'humidité présente dans
l'air)
Toute présence d'humidité dans le liquide peut nuire dangereusement à
l'efficacité du freinage. Utilisez uniquement du liquide de frein venant d'un
bidon neuf.
ATTENTION
■ Lorsque vous remplissez le réservoir
Faites attention car le liquide de frein est un produit dangereux pour vos
yeux et vos mains; en outre, il détériore les surfaces peintes.
En cas de projection de liquide dans le s yeux, rincez-les immédiatement à
l'eau claire.
Si un inconfort quelconque persiste, consultez un médecin.

506 4-3. Entretien à faire soi-même
Highlander_D

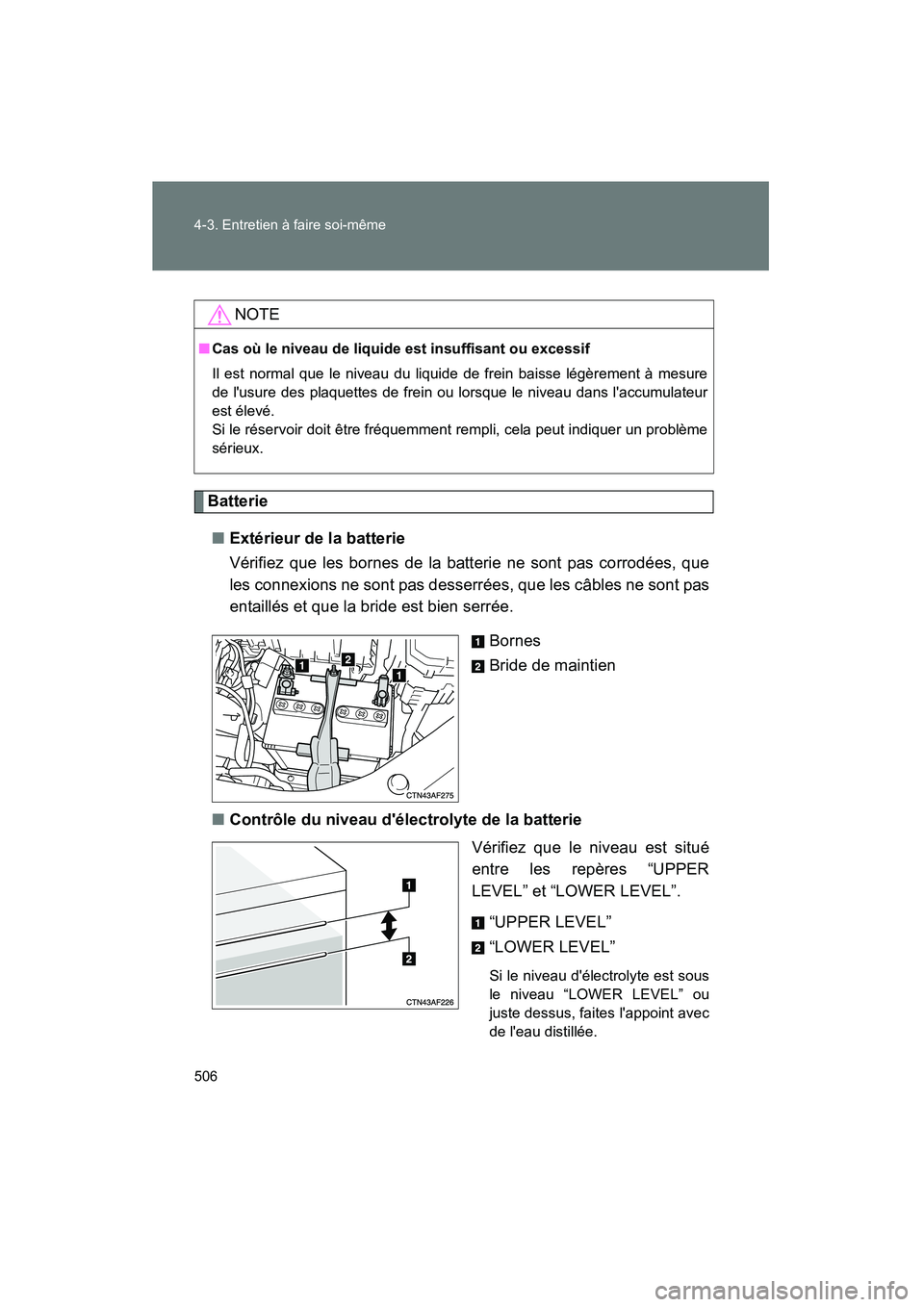

Batterie■ Extérieur de la batterie
Vérifiez que les bornes de la batterie ne sont pas corrodées, que
les connexions ne sont pas desserrées, que les câbles ne sont pas
entaillés et que la bride est bien serrée.
Bornes
Bride de maintien
■ Contrôle du niveau d'électrolyte de la batterie
Vérifiez que le niveau est situé
entre les repères “UPPER
LEVEL” et “LOWER LEVEL”.
“UPPER LEVEL”
“LOWER LEVEL”
Si le niveau d'électrolyte est sous
le niveau “LOWER LEVEL” ou
juste dessus, faites l'appoint avec
de l'eau distillée.
NOTE
■Cas où le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau du liquide de frein baisse légèrement à mesure
de l'usure des plaquettes de frein ou lorsque le niveau dans l'accumulateur
est élevé.
Si le réservoir doit être fréquemment rempli, cela peut indiquer un problème
sérieux.

507
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
■

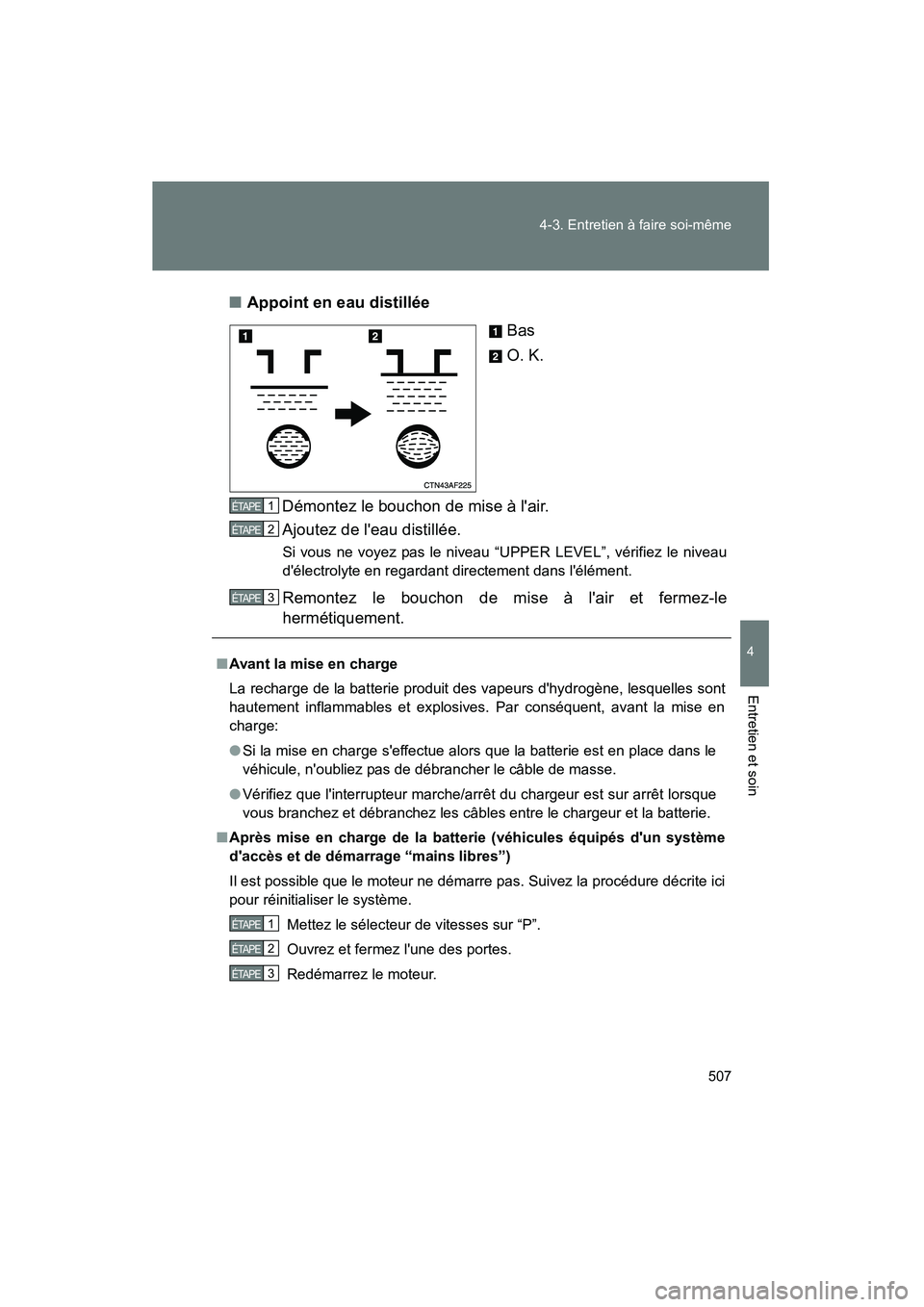

Appoint en eau distillée
Bas
O. K.
Démontez le bouchon de mise à l'air.
Ajoutez de l'eau distillée.
Si vous ne voyez pas le niveau “UPPER LEVEL”, vérifiez le niveau
d'électrolyte en regardant directement dans l'élément.
Remontez le bouchon de mise à l'air et fermez-le
hermétiquement.
■ Avant la mise en charge
La recharge de la batterie produit des vapeurs d'hydrogène, lesquelles sont
hautement inflammables et explosives. Par conséquent, avant la mise en
charge:
● Si la mise en charge s'effectue alors que la batterie est en place dans le
véhicule, n'oubliez pas de débrancher le câble de masse.
● Vérifiez que l'interrupteur marche/arrêt du chargeur est sur arrêt lorsque
vous branchez et débranchez les câbles entre le chargeur et la batterie.
■ Après mise en charge de la batterie (véhicules équipés d'un système
d'accès et de démarrage “mains libres”)
Il est possible que le moteur ne démarre pas. Suivez la procédure décrite ici
pour réinitialiser le système.
Mettez le sélecteur de vitesses sur “P”.
Ouvrez et fermez l'une des portes.
Redémarrez le moteur.
1ÉTAPE
2ÉTAPE
3ÉTAPE
1ÉTAPE
2ÉTAPE
3ÉTAPE

508 4-3. Entretien à faire soi-même
Highlander_D

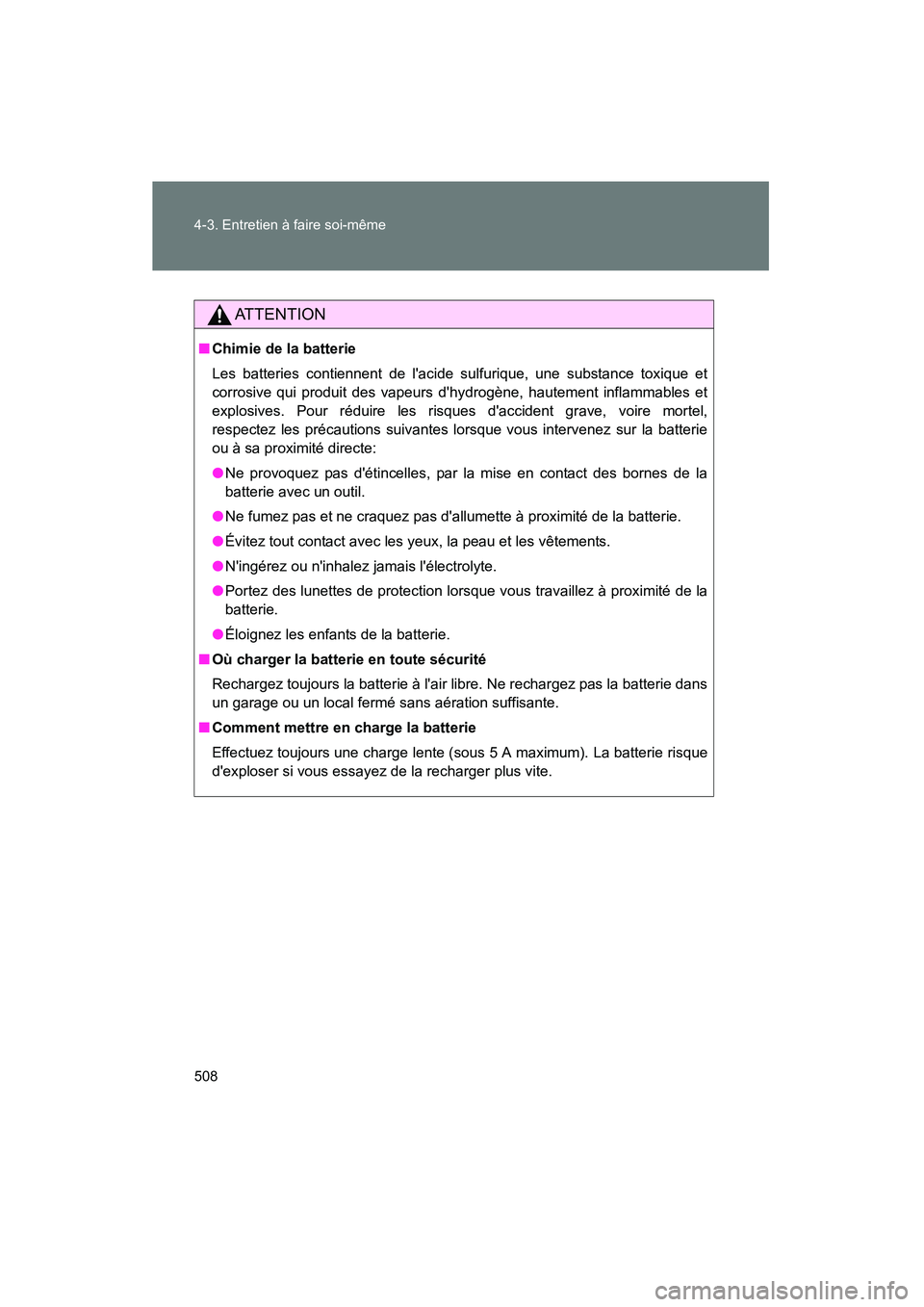

ATTENTION
■Chimie de la batterie
Les batteries contiennent de l'acide sulfurique, une substance toxique et
corrosive qui produit des vapeurs d'hydrogène, hautement inflammables et
explosives. Pour réduire les risques d'accident grave, voire mortel,
respectez les précautions suivantes lorsque vous intervenez sur la batterie
ou à sa proximité directe:
●Ne provoquez pas d'étincelles, par la mise en contact des bornes de la
batterie avec un outil.
● Ne fumez pas et ne craquez pas d'allumette à proximité de la batterie.
● Évitez tout contact avec les yeux, la peau et les vêtements.
● N'ingérez ou n'inhalez jamais l'électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la
batterie.
● Éloignez les enfants de la batterie.
■ Où charger la batterie en toute sécurité
Rechargez toujours la batterie à l'air libre. Ne rechargez pas la batterie dans
un garage ou un local fermé sans aération suffisante.
■ Comment mettre en charge la batterie
Effectuez toujours une charge lente (sous 5 A maximum). La batterie risque
d'exploser si vous essayez de la recharger plus vite.
