9-1. Spécifications
*1: Véhicules à vide
*2: Le code modèle est indiqué sur l’étiquette d’homologation. (P. 711)
*3: Avec une capacité de 7 places
*4: Avec une capacité de 8 places

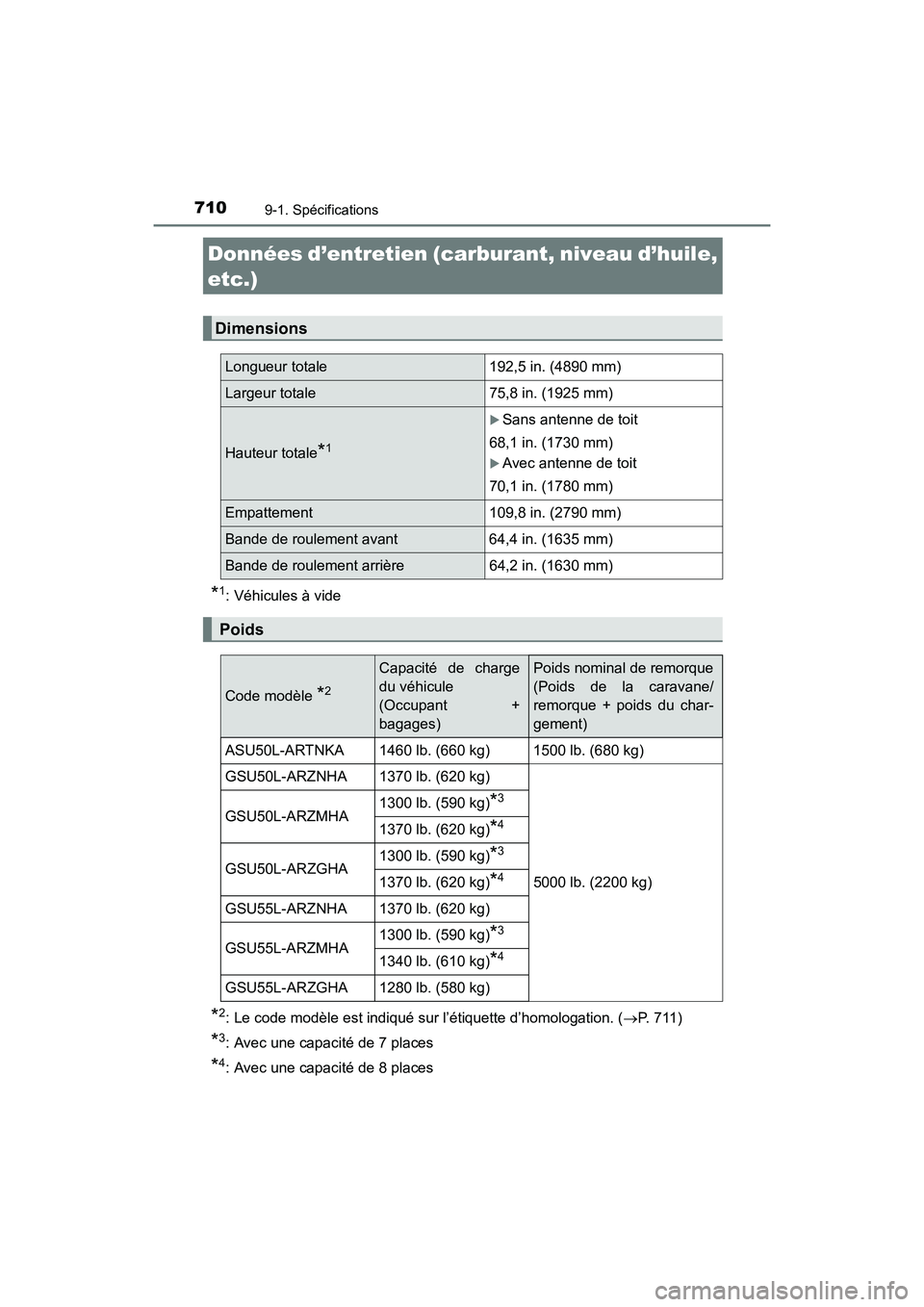

Données d’entretien (carburant, niveau d’huile,
etc.)
Dimensions
Longueur totale 192,5 in. (4890 mm)
Largeur totale 75,8 in. (1925 mm)
Hauteur totale*1
Sans antenne de toit
68,1 in. (1730 mm)
Avec antenne de toit
70,1 in. (1780 mm)
Empattement 109,8 in. (2790 mm)
Bande de roulement avant 64,4 in. (1635 mm)
Bande de roulement arrière 64,2 in. (1630 mm)
Poids
Code modèle *2
Capacité de charge
du véhicule
(Occupant +
bagages)
Poids nominal de remorque
(Poids de la caravane/
remorque + poids du char-
gement)
ASU50L-ARTNKA 1460 lb. (660 kg) 1500 lb. (680 kg)
GSU50L-ARZNHA 1370 lb. (620 kg)
5000 lb. (2200 kg)
GSU50L-ARZMHA 1300 lb. (590 kg)*3
1370 lb. (620 kg)*4
GSU50L-ARZGHA1300 lb. (590 kg)*3
1370 lb. (620 kg)*4
GSU55L-ARZNHA 1370 lb. (620 kg)
GSU55L-ARZMHA 1300 lb. (590 kg)*3
1340 lb. (610 kg)*4
GSU55L-ARZGHA 1280 lb. (580 kg)

7119-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_D_ OM0E031D

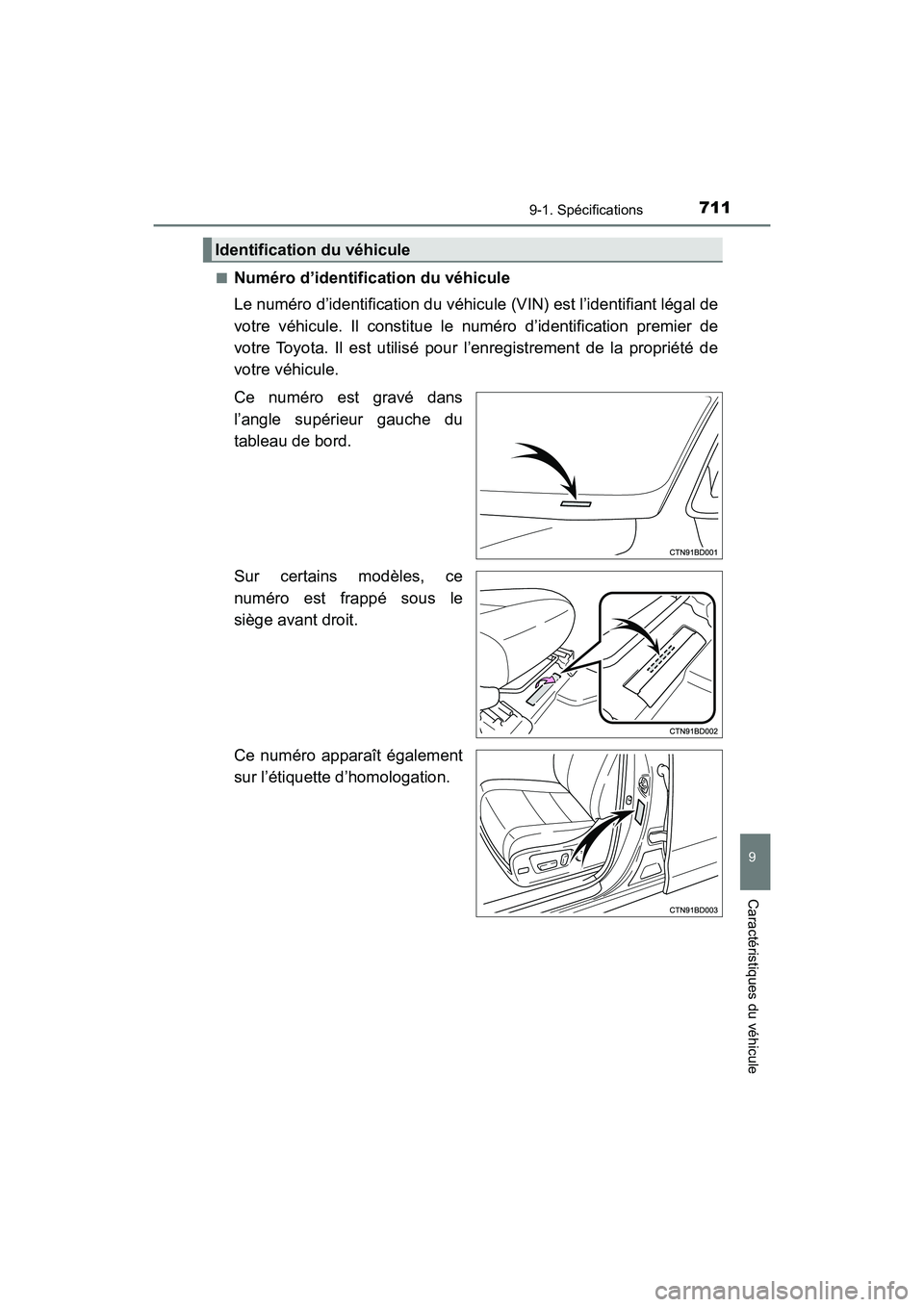

■Numéro d’identification du véhicule
Le numéro d’identification du véhicu le (VIN) est l’identifiant légal de
votre véhicule. Il constitue le numéro d’identification premier de
votre Toyota. Il est utilisé pour l’enregistrement de la propriété de
votre véhicule.
Ce numéro est gravé dans
l’angle supérieur gauche du
tableau de bord.
Sur certains modèles, ce
numéro est frappé sous le
siège avant droit.
Ce numéro apparaît également
sur l’étiquette d’homologation.
Identification du véhicule

7129-1. Spécifications
HIGHLANDER_D_ OM0E031D

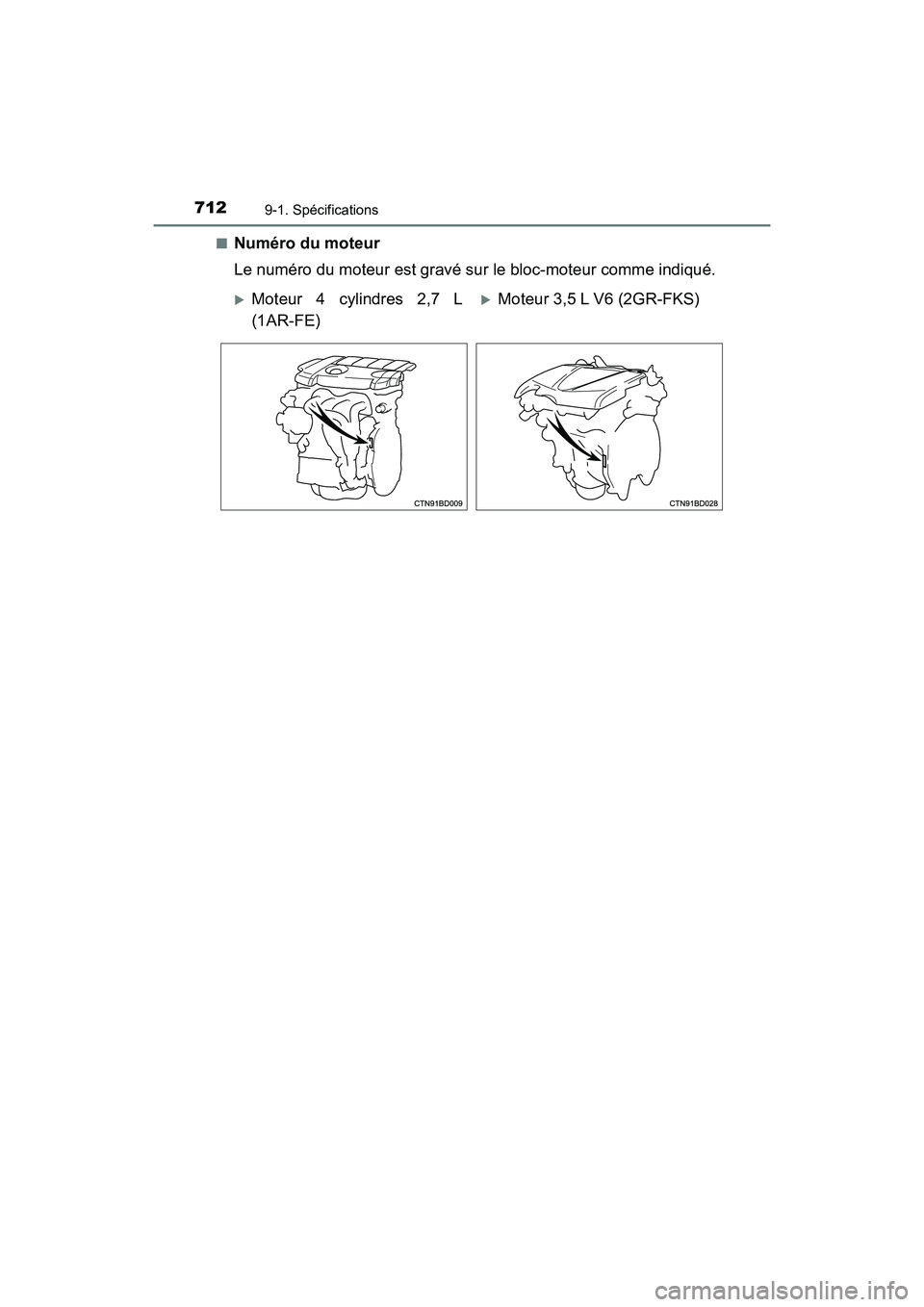

■Numéro du moteur
Le numéro du moteur est gravé sur le bloc-moteur comme indiqué.
Moteur 4 cylindres 2,7 L
(1AR-FE)
Moteur 3,5 L V6 (2GR-FKS)

7139-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_D_ OM0E031D

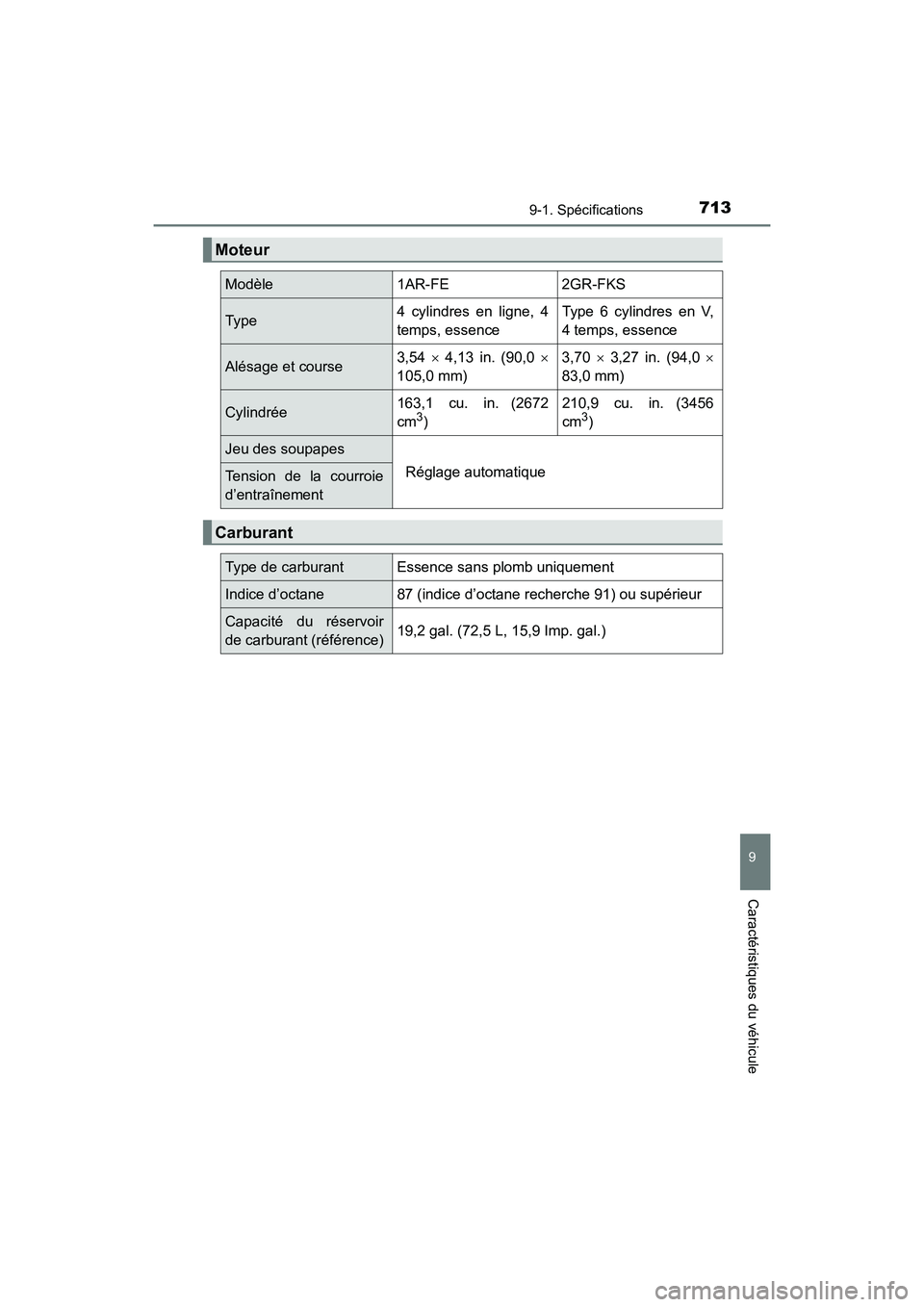

Moteur
Modèle 1AR-FE 2GR-FKS
Ty p e 4 cylindres en ligne, 4
temps, essence
Type 6 cylindres en V,
4 temps, essence
Alésage et course 3,54  4,13 in. (90,0 
105,0 mm)
3,70  3,27 in. (94,0 
83,0 mm)
Cylindrée 163,1 cu. in. (2672
cm3)
210,9 cu. in. (3456
cm3)
Jeu des soupapes
Réglage automatiqueTension de la courroie
d’entraînement
Carburant
Type de carburantEssence sans plomb uniquement
Indice d’octane87 (indice d’octane recherche 91) ou supérieur
Capacité du réservoir
de carburant (référence)19,2 gal. (72,5 L, 15,9 Imp. gal.)

7149-1. Spécifications
HIGHLANDER_D_ OM0E031D
*: La contenance en huile moteur est une quantité de référence à utiliser lors
du changement de l’huile moteur. Faites chauffer puis arrêtez le moteur,
attendez plus de 5 minutes et vérifiez le niveau d’huile sur la jauge.
■Sélection de l’huile moteur
L’huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d’origine»
est utilisée dans votre véhicule Toyota. Utilisez l’huile approuvée
par Toyota “Toyota Genuine Motor Oil” «Huile moteur Toyota d’ori-
gine» ou une huile équivalente ré pondant aux critères suivants de
qualité et de viscosité.
Qualité de l’huile: Huile mo teur multigrade ILSAC GF-5
Viscosité recommandée: SAE 0W-20
L’huile SAE 0W-20 constitue le
meilleur choix car elle garantit
de bonnes économies de car-
burant et assure un bon démar-
rage par temps froid.
Si l’huile SAE 0W-20 n’est pas
disponible, vous pouvez utiliser
une huile SAE 5W-20. Cepen-
dant, elle doit être remplacée
par de l’huile SAE 0W-20 lors
de la prochaine vidange d’huile.

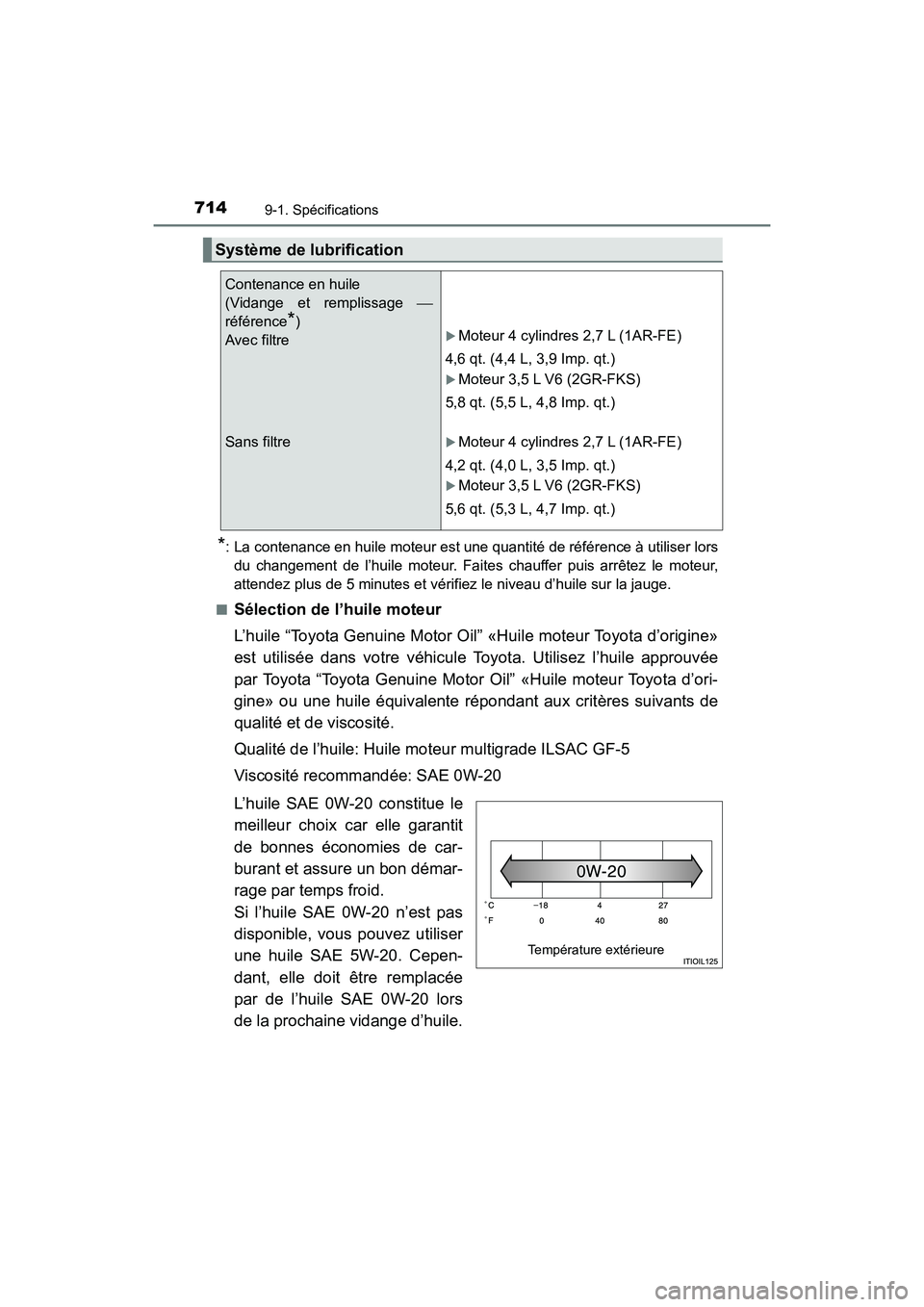

Système de lubrification
Contenance en huile
(Vidange et remplissage 
référence*)
Avec filtreMoteur 4 cylindres 2,7 L (1AR-FE)
4,6 qt. (4,4 L, 3,9 Imp. qt.)
Moteur 3,5 L V6 (2GR-FKS)
5,8 qt. (5,5 L, 4,8 Imp. qt.)
Sans filtreMoteur 4 cylindres 2,7 L (1AR-FE)
4,2 qt. (4,0 L, 3,5 Imp. qt.)
Moteur 3,5 L V6 (2GR-FKS)
5,6 qt. (5,3 L, 4,7 Imp. qt.)
Température extérieure

7159-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_D_ OM0E031D

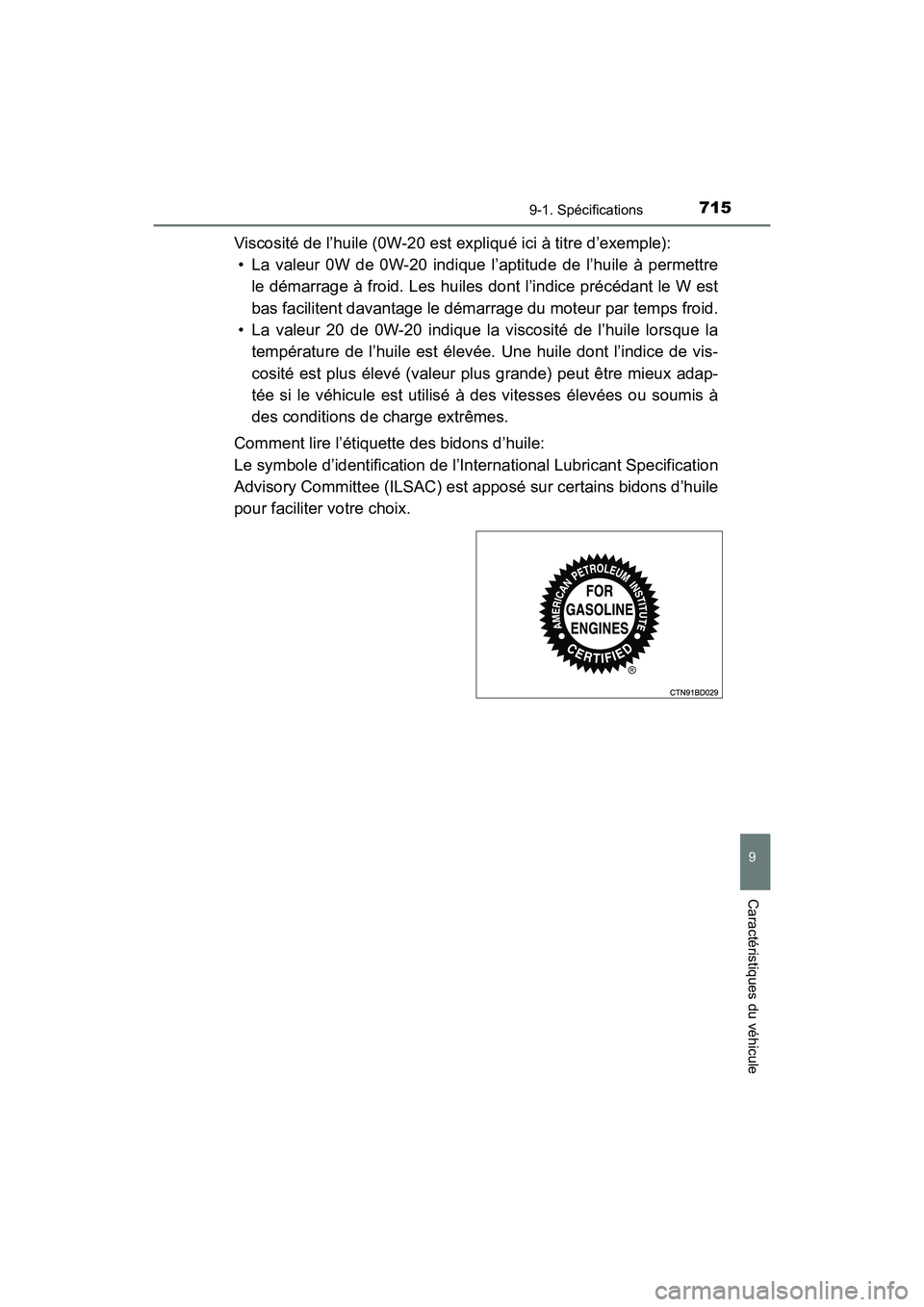

Viscosité de l’huile (0W-20 est expliqué ici à titre d’exemple):
• La valeur 0W de 0W-20 indique l’aptitude de l’huile à permettre
le démarrage à froid. Les huiles dont l’indice précédant le W est
bas facilitent davantage le déma rrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l’huile lorsque la
température de l’huile est élevée. Une huile dont l’indice de vis-
cosité est plus élevé (valeur plus grande) peut être mieux adap-
tée si le véhicule est utilisé à des vitesses élevées ou soumis à
des conditions de charge extrêmes.
Comment lire l’étiquette des bidons d’huile:
Le symbole d’identification de l’Inter national Lubricant Specification
Advisory Committee (ILSAC) est apposé sur certains bidons d’huile
pour faciliter votre choix.

7169-1. Spécifications
HIGHLANDER_D_ OM0E031D

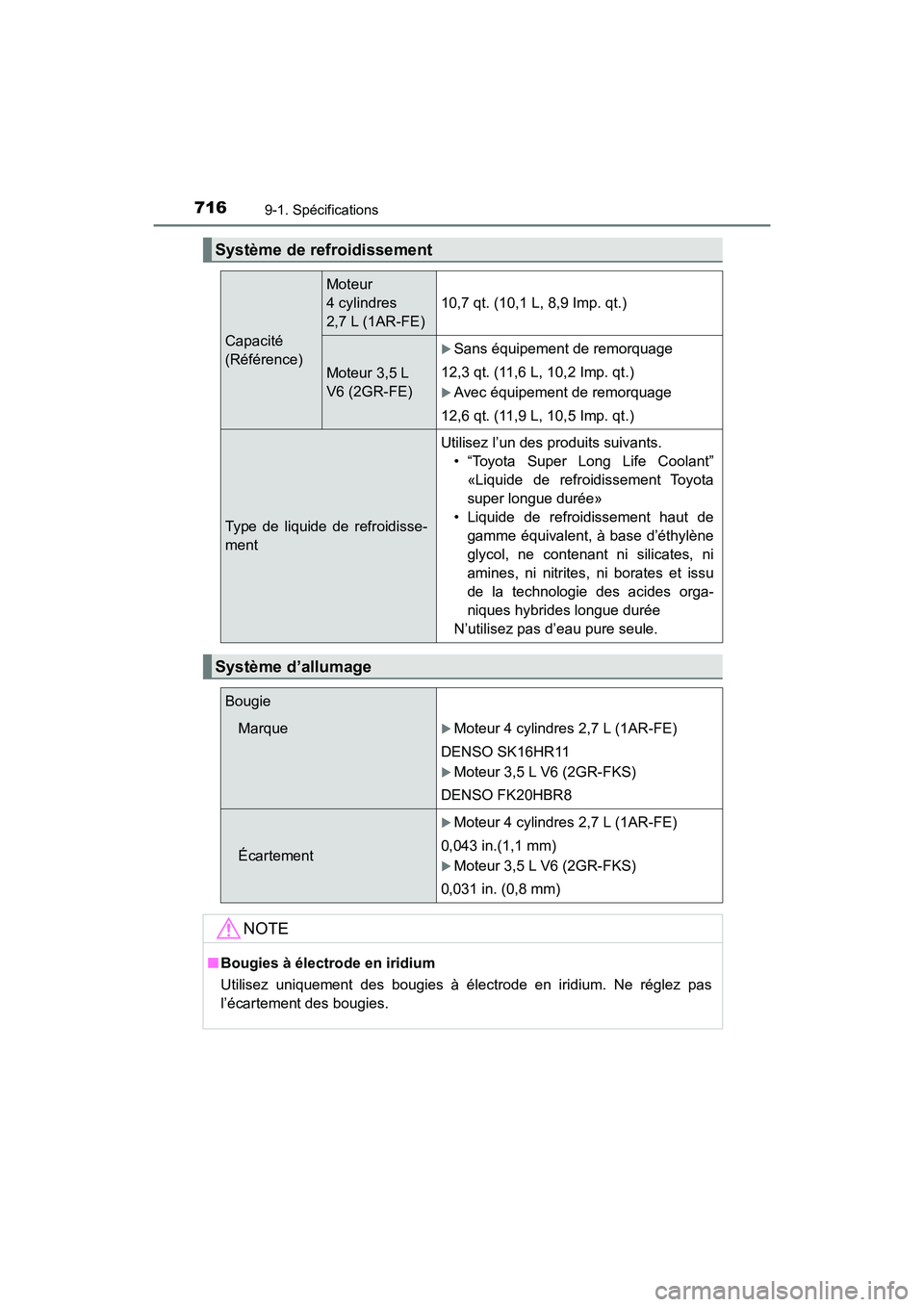

Système de refroidissement
Capacité
(Référence)
Moteur
4 cylindres
2,7 L (1AR-FE)
10,7 qt. (10,1 L, 8,9 Imp. qt.)
Moteur 3,5 L
V6 (2GR-FE)
Sans équipement de remorquage
12,3 qt. (11,6 L, 10,2 Imp. qt.)
Avec équipement de remorquage
12,6 qt. (11,9 L, 10,5 Imp. qt.)
Type de liquide de refroidisse-
ment
Utilisez l’un des produits suivants.
• “Toyota Super Long Life Coolant”
«Liquide de refroidissement Toyota
super longue durée»
• Liquide de refroidissement haut de
gamme équivalent, à base d’éthylène
glycol, ne contenant ni silicates, ni
amines, ni nitrites, ni borates et issu
de la technologie des acides orga-
niques hybrides longue durée
N’utilisez pas d’eau pure seule.
Système d’allumage
Bougie
MarqueMoteur 4 cylindres 2,7 L (1AR-FE)
DENSO SK16HR11
Moteur 3,5 L V6 (2GR-FKS)
DENSO FK20HBR8
Écartement
Moteur 4 cylindres 2,7 L (1AR-FE)
0,043 in.(1,1 mm)
Moteur 3,5 L V6 (2GR-FKS)
0,031 in. (0,8 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l’écartement des bougies.

7179-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_D_ OM0E031D
*: La contenance en liquide est une quantité de référence.
Si un remplacement est nécessaire, contactez votre concessionnaire
Toyota.

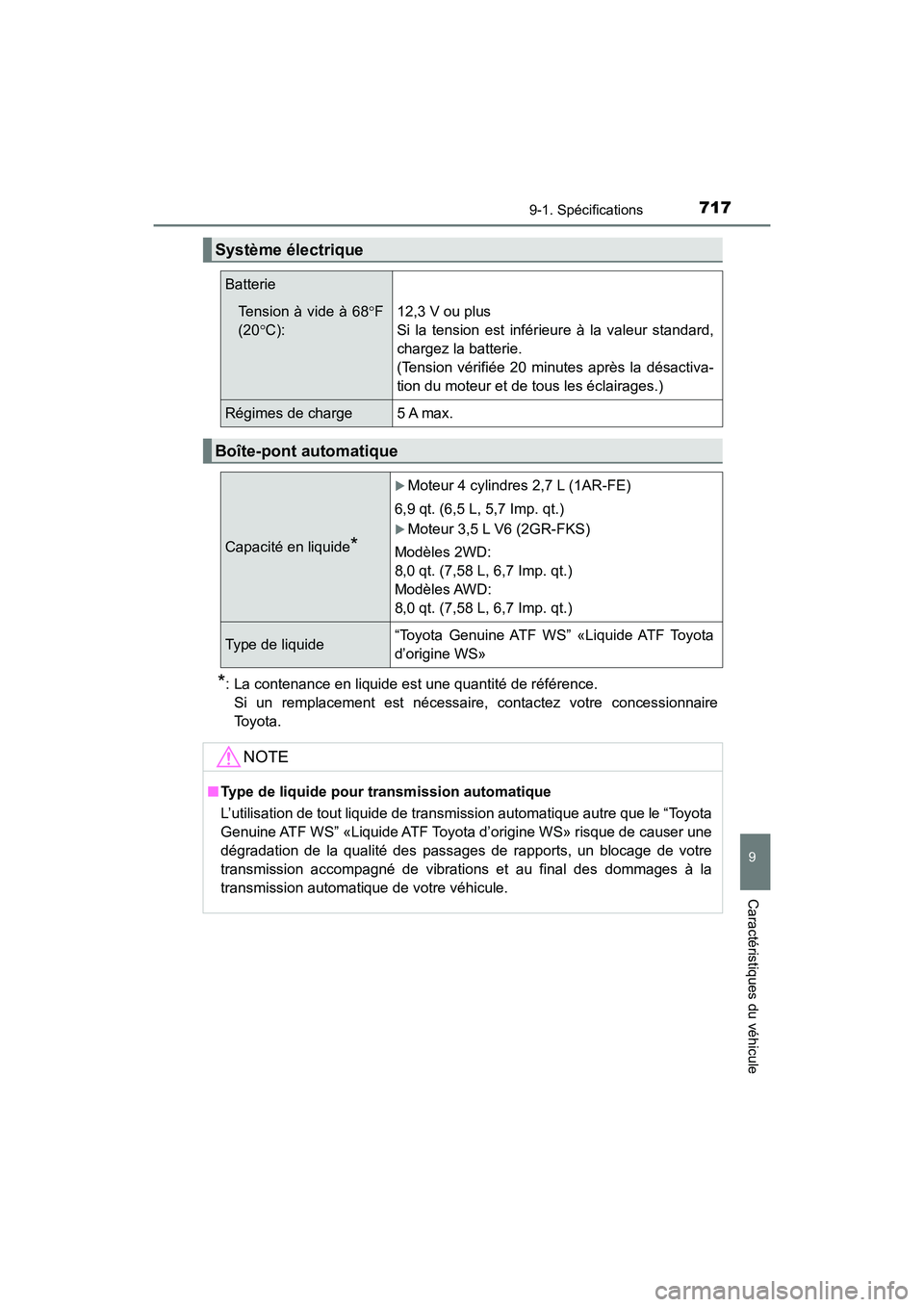

Système électrique
Batterie
Tension à vide à 68 F
(20 C):
12,3 V ou plus
Si la tension est inférieure à la valeur standard,
chargez la batterie.
(Tension vérifiée 20 minutes après la désactiva-
tion du moteur et de tous les éclairages.)
Régimes de charge5 A max.
Boîte-pont automatique
Capacité en liquide*
Moteur 4 cylindres 2,7 L (1AR-FE)
6,9 qt. (6,5 L, 5,7 Imp. qt.)
Moteur 3,5 L V6 (2GR-FKS)
Modèles 2WD:
8,0 qt. (7,58 L, 6,7 Imp. qt.)
Modèles AWD:
8,0 qt. (7,58 L, 6,7 Imp. qt.)
Type de liquide“Toyota Genuine ATF WS” «Liquide ATF Toyota
d’origine WS»
NOTE
■ Type de liquide pour transmission automatique
L’utilisation de tout liquide de transmission automatique autre que le “Toyota
Genuine ATF WS” «Liquide ATF Toyota d’origine WS» risque de causer une
dégradation de la qualité des passages de rapports, un blocage de votre
transmission accompagné de vibrations et au final des dommages à la
transmission automatique de votre véhicule.

7189-1. Spécifications
HIGHLANDER_D_ OM0E031D
En usine, votre véhicule Toyota est approvisionné avec l’huile “Toyota
Genuine Differential Gear Oil” «Huile Toyota d’origine pour engrenages de
différentiel».
Utilisez l’huile approuvée par Toyota “Toyota Genuine Differential Gear Oil”
«Huile Toyota d’origine pour engrenages de différentiel» ou une huile équiva-
lente répondant aux spécifications ci-dessus. Veuillez contacter votre
concessionnaire Toyota pour plus de détails.
En usine, votre véhicule Toyota est approvisionné avec l’huile “Toyota
Genuine Differential Gear Oil” «Huile Toyota d’origine pour engrenages de
différentiel».
Utilisez l’huile approuvée par Toyota “Toyota Genuine Differential Gear Oil”
«Huile Toyota d’origine pour engrenages de différentiel» ou une huile équiva-
lente répondant aux spécifications ci-dessus. Veuillez contacter votre
concessionnaire Toyota pour plus de détails.
Transfert (modèles AWD)
Contenance en huile 0,8 qt. (0,8 L, 0,7 Imp. qt.)
Type d’huile et viscosité
“Toyota Genuine Differential Gear Oil LT”
«Huile Toyota d’origine pour engrenages
de différentiel LT» 75W-85 GL-5 ou un
équivalent
Différentiel arrière (modèles AWD)
Contenance en huile 0,5 qt. (0,5 L, 0,4 Imp. qt.)
Type d’huile et viscosité
“Toyota Genuine Differential Gear Oil LT”
«Huile Toyota d’origine pour engrenages
de différentiel LT» 75W-85 GL-5 ou un
équivalent

7199-1. Spécifications
9
Caractéristiques du véhicule
HIGHLANDER_D_ OM0E031D
*1: Hauteur minimum de la pédale lorsqu’elle est soumise à une force verti-
cale de 110 lbf (490 N, 50 kgf), lorsque le moteur tourne
*2: Course de la pédale de frein de stationnement lorsqu’elle est soumise à
une force verticale de 67 lbf (300 N, 31 kgf)

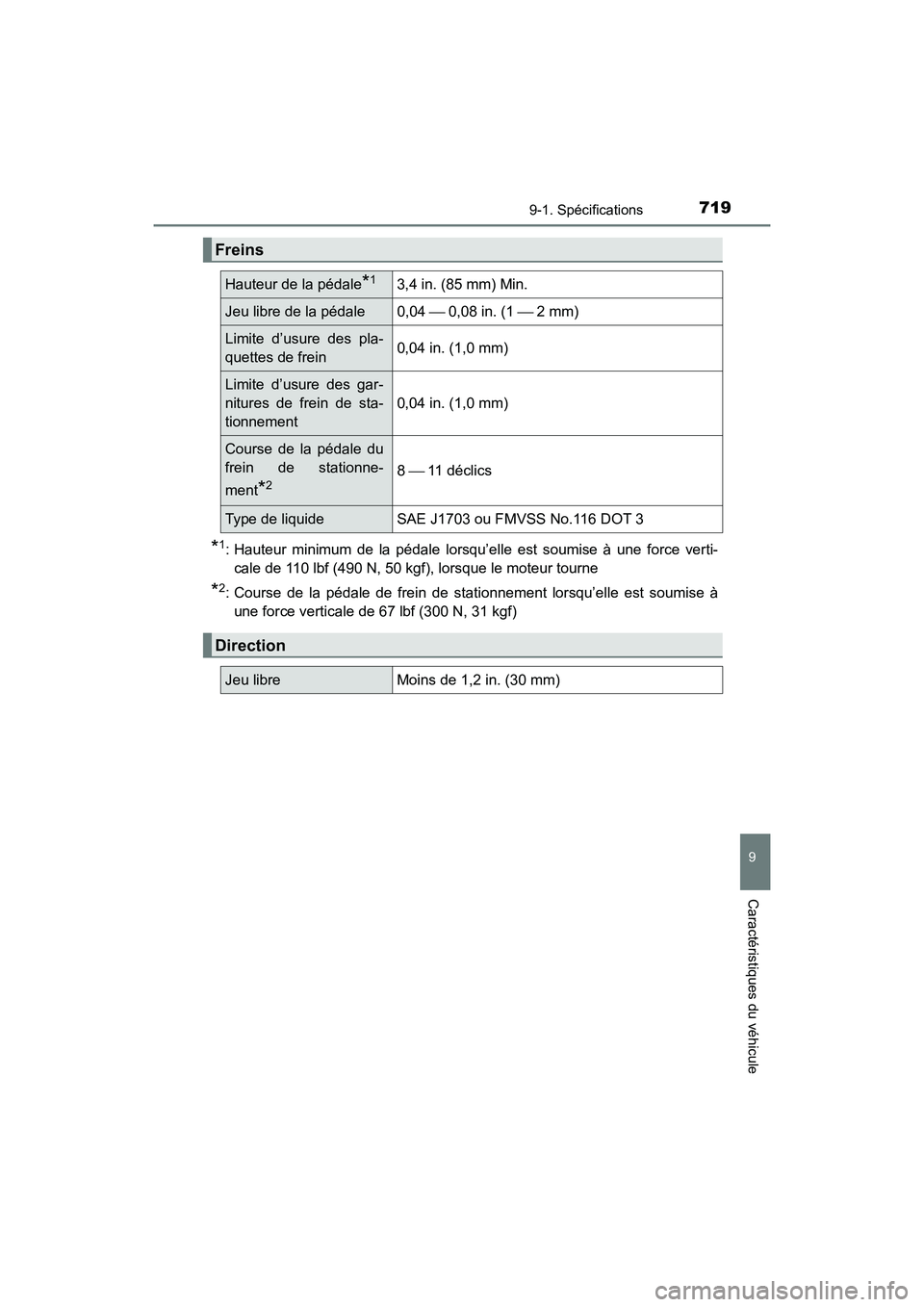

Freins
Hauteur de la pédale*13,4 in. (85 mm) Min.
Jeu libre de la pédale 0,04  0,08 in. (1  2 mm)
Limite d’usure des pla-
quettes de frein 0,04 in. (1,0 mm)
Limite d’usure des gar-
nitures de frein de sta-
tionnement
0,04 in. (1,0 mm)
Course de la pédale du
frein de stationne-
ment*28 11 déclics
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3
Direction
Jeu libreMoins de 1,2 in. (30 mm)
