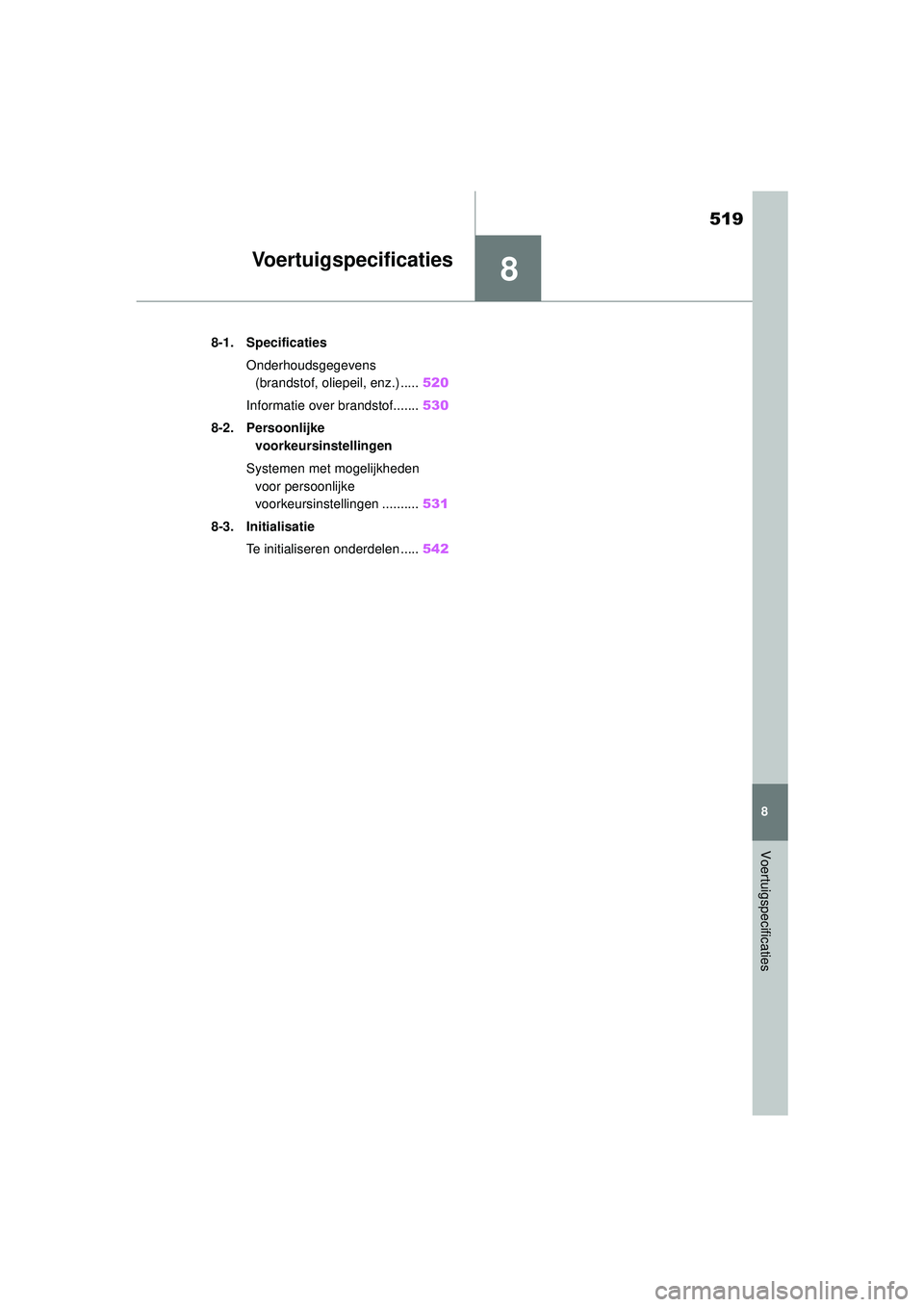

TOYOTA HIGHLANDER 2021 Instructieboekje (in Dutch)

8
519
8
Voertuigspecificaties
Voertuigspecificaties
.8-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil, enz.) ..... 520
Informatie over brandstof....... 530
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen .......... 531
8-3. Initialisatie Te initialiseren onderdelen ..... 542
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 519 Wednesday, August 4, 2021 2:39 PM

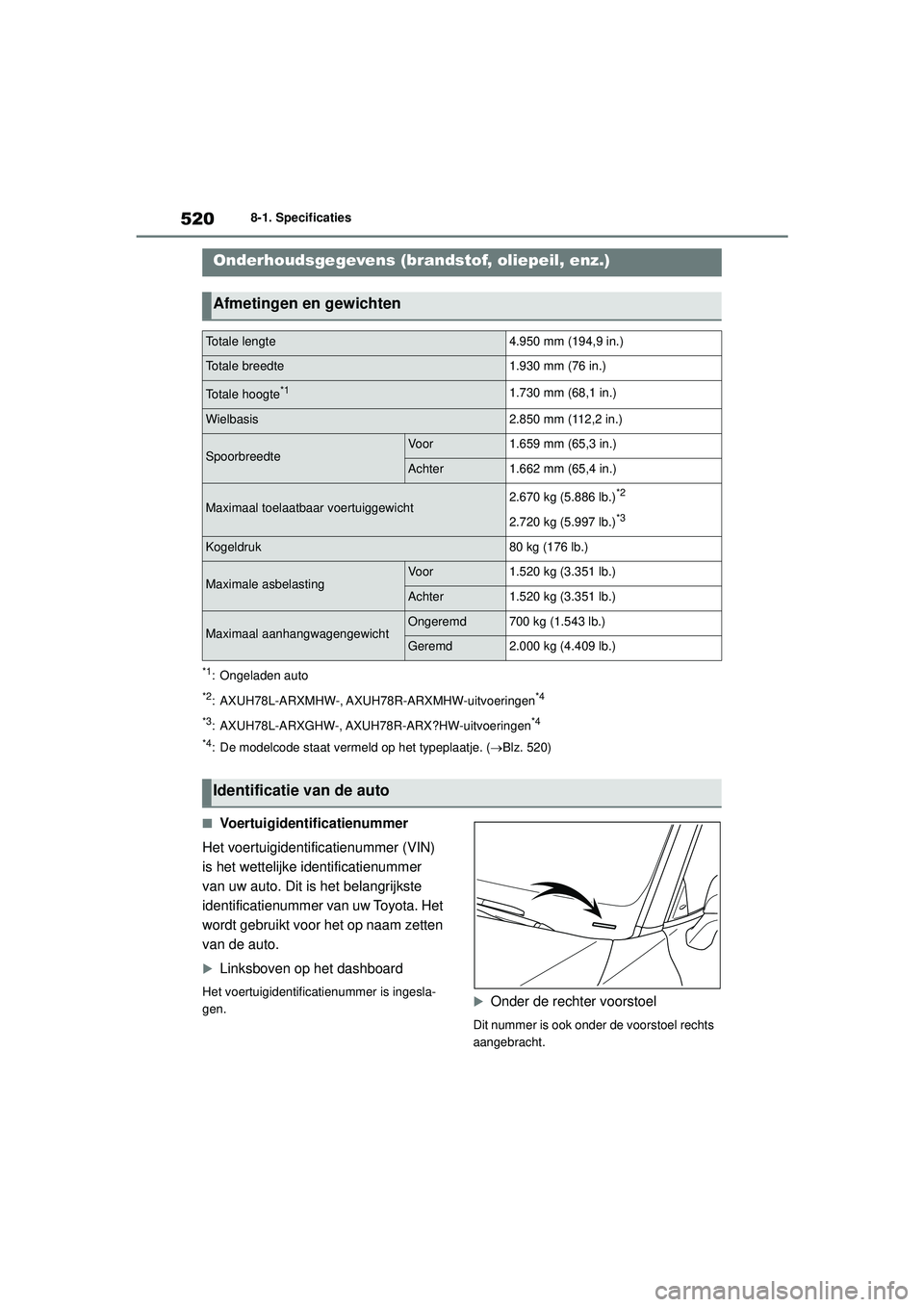

5208-1. Specificaties
8-1.Specificaties
*1: Ongeladen auto
*2: AXUH78L-ARXMHW-, AXUH78R-ARXMHW-uitvoeringen*4
*3
: AXUH78L-ARXGHW-, AXUH78R-ARX?HW-uitvoeringen*4
*4
: De modelcode staat vermeld op het typeplaatje. ( Blz. 520)
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Linksboven op het dashboard
Het voertuigidentificatienummer is ingesla-
gen. Onder de rechter voorstoel
Dit nummer is ook onder de voorstoel rechts
aangebracht.
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte4.950 mm (194,9 in.)
Totale breedte1.930 mm (76 in.)
Totale hoogte*11.730 mm (68,1 in.)
Wielbasis2.850 mm (112,2 in.)
SpoorbreedteVoor1.659 mm (65,3 in.)
Achter1.662 mm (65,4 in.)
Maximaal toelaatbaar voertuiggewicht2.670 kg (5.886 lb.)*2
2.720 kg (5.997 lb.)*3
Kogeldruk80 kg (176 lb.)
Maximale asbelastingVoor1.520 kg (3.351 lb.)
Achter1.520 kg (3.351 lb.)
Maximaal aanhangwagengewichtOngeremd700 kg (1.543 lb.)
Geremd2.000 kg (4.409 lb.)
Identificatie van de auto
Highlander-Hybrid_OM_Europe_OM48M
30E_1_2110.book Page 520 Wednesday, August 4, 2021 2:39 PM

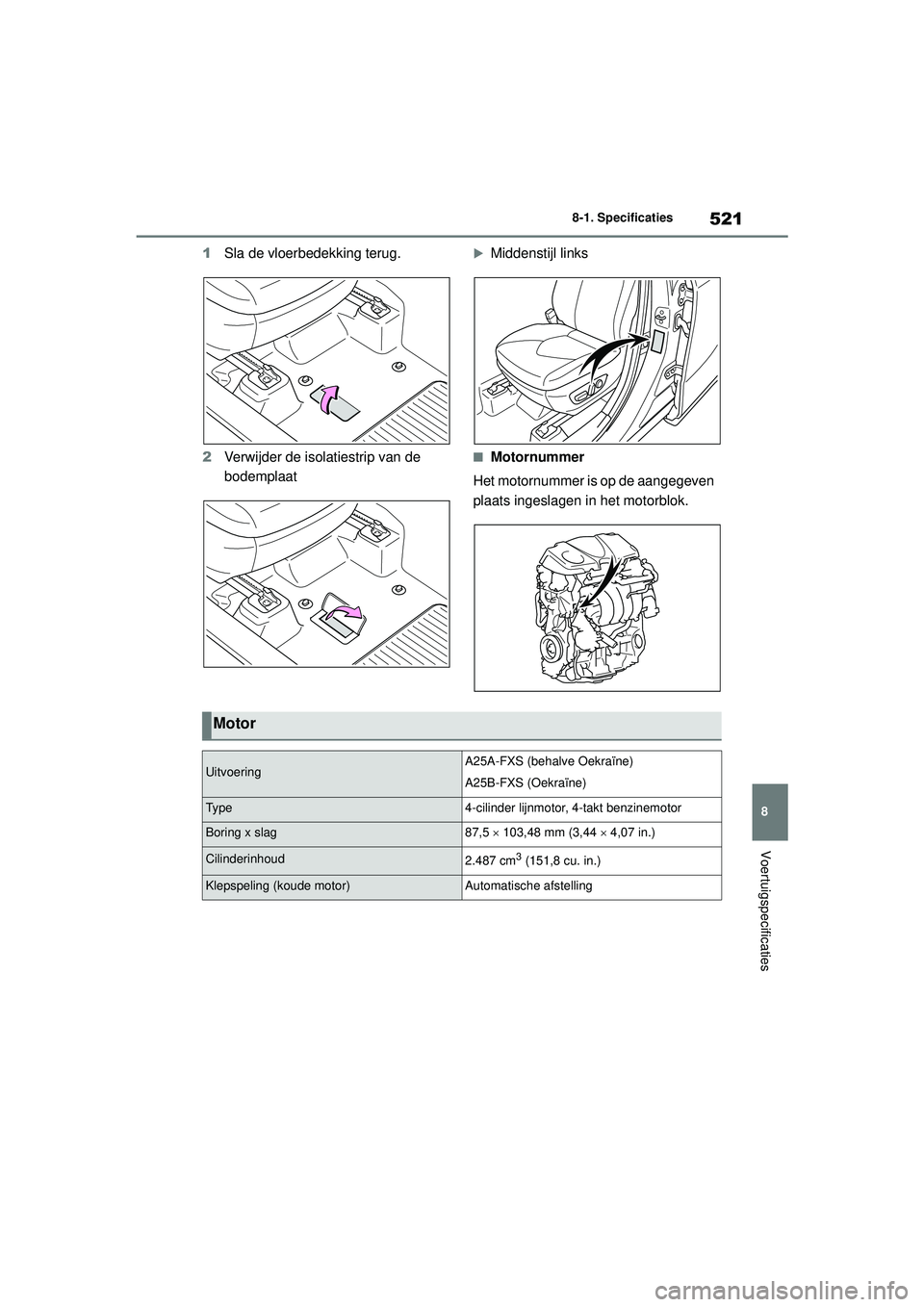

521
8
8-1. Specificaties
Voertuigspecificaties
1
Sla de vloerbedekking terug.
2 Verwijder de isolatiestrip van de
bodemplaatMiddenstijl links
■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
Motor
UitvoeringA25A-FXS (behalve Oekraïne)
A25B-FXS (Oekraïne)
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag87,5  103,48 mm (3,44  4,07 in.)
Cilinderinhoud2.487 cm3 (151,8 cu. in.)
Klepspeling (koude motor)Automatische afstelling
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 521 Wednesday, August 4, 2021 2:39 PM

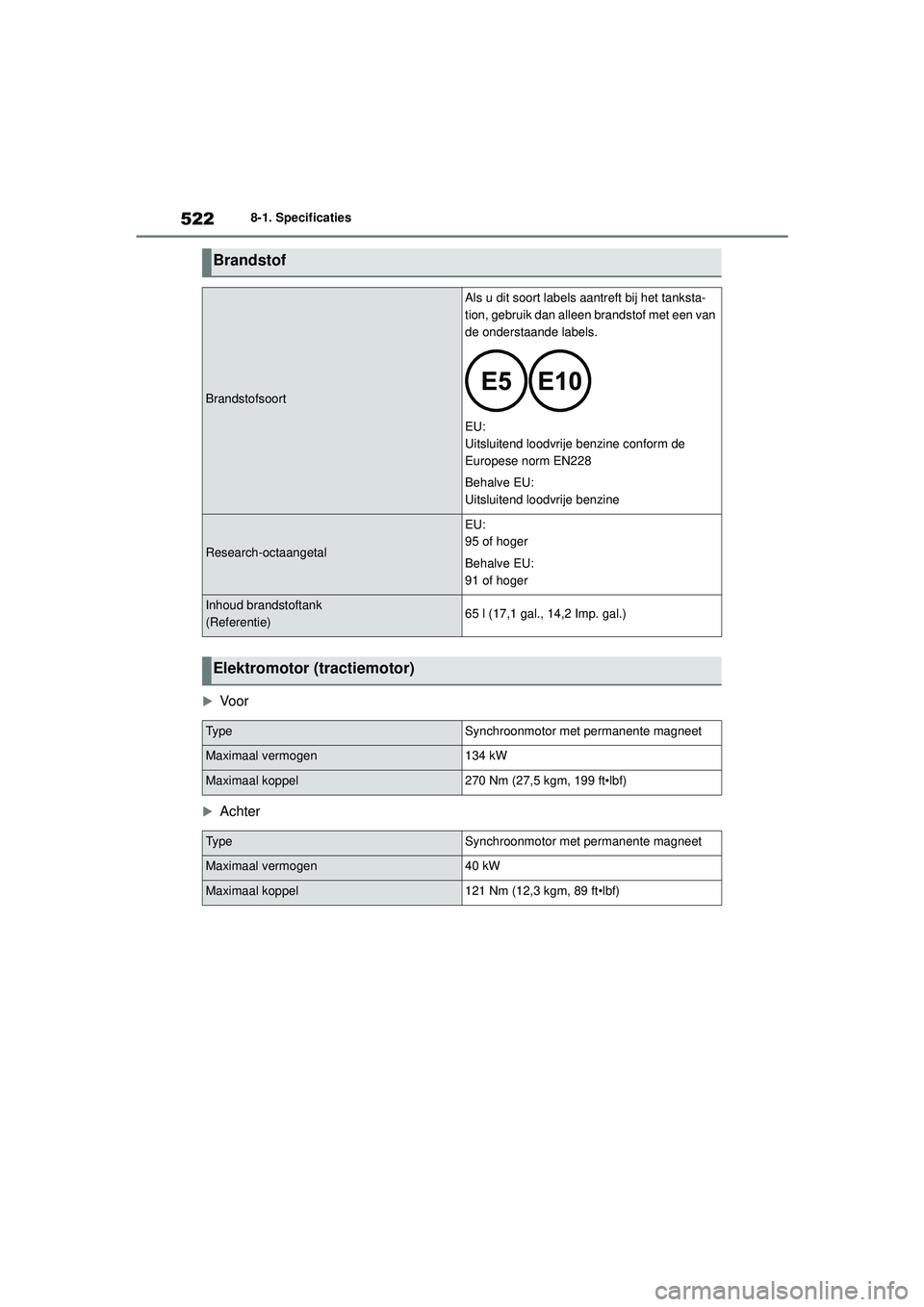

5228-1. Specificaties

Vo o r
Achter
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tanksta-
tion, gebruik dan alleen brandstof met een van
de onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
EU:
95 of hoger
Behalve EU:
91 of hoger
Inhoud brandstoftank
(Referentie)65 l (17,1 gal., 14,2 Imp. gal.)
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen134 kW
Maximaal koppel270 Nm (27,5 kgm, 199 ft•lbf)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen40 kW
Maximaal koppel121 Nm (12,3 kgm, 89 ft•lbf)
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 522 Wednesday, August 4, 2021 2:39 PM

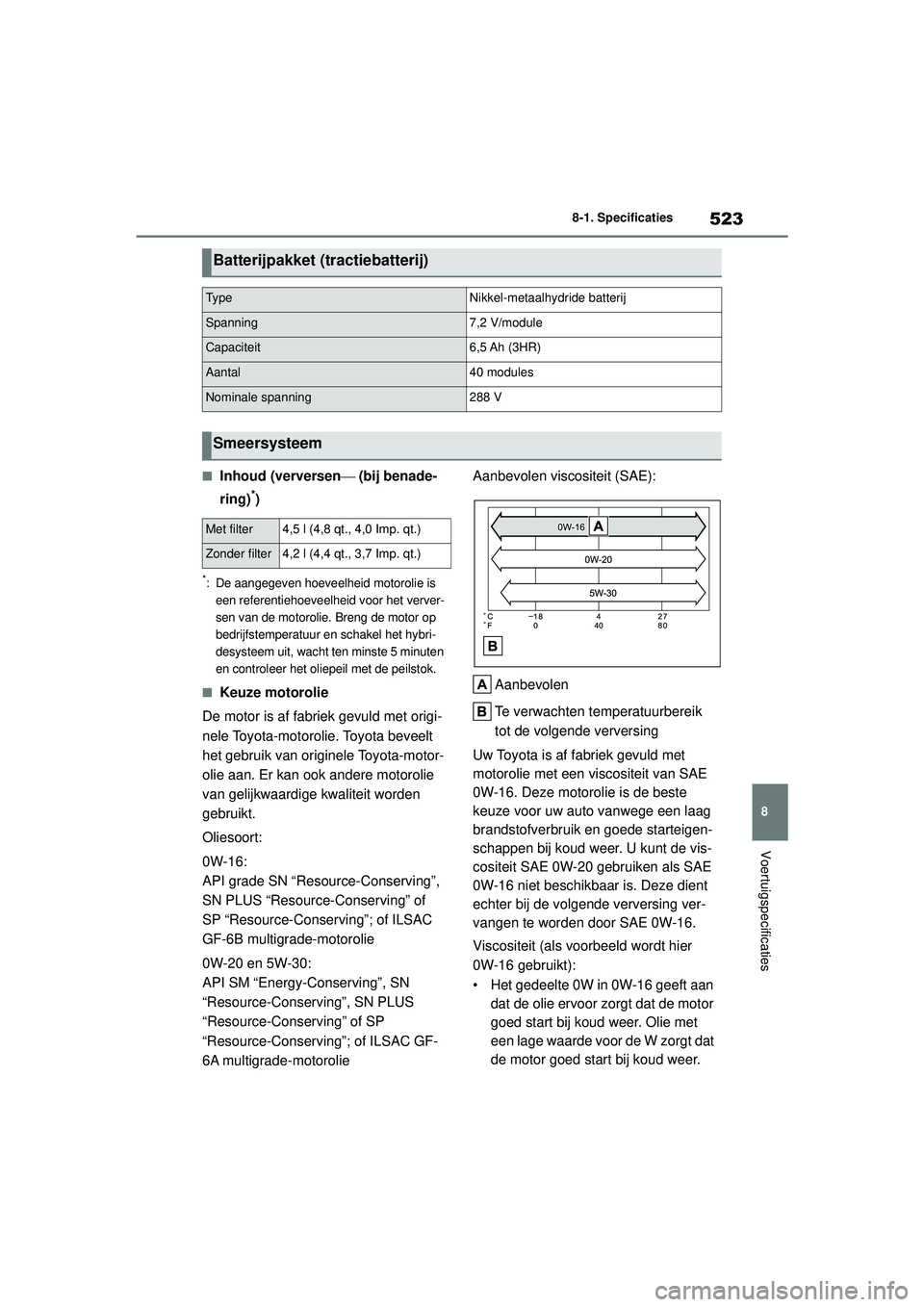

523
8
8-1. Specificaties
Voertuigspecificaties
■Inhoud (verversen
 (bij benade-
ring)
*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verver-
sen van de motorolie. Breng de motor op
bedrijfstemperatuur en schakel het hybri-
desysteem uit, wacht ten minste 5 minuten
en controleer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met origi-
nele Toyota-motorolie. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” of
SP “Resource-Conserving”; of ILSAC
GF-6B multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-
6A multigrade-motorolie Aanbevolen viscositeit (SAE):
Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversing
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer. U kunt de vis-
cositeit SAE 0W-20 gebruiken als SAE
0W-16 niet beschikbaar is. Deze dient
echter bij de volgende verversing ver-
vangen te worden door SAE 0W-16.
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Capaciteit6,5 Ah (3HR)
Aantal40 modules
Nominale spanning288 V
Smeersysteem
Met filter4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter4,2 l (4,4 qt., 3,7 Imp. qt.)
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 523 Wednesday, August 4, 2021 2:39 PM

5248-1. Specificaties

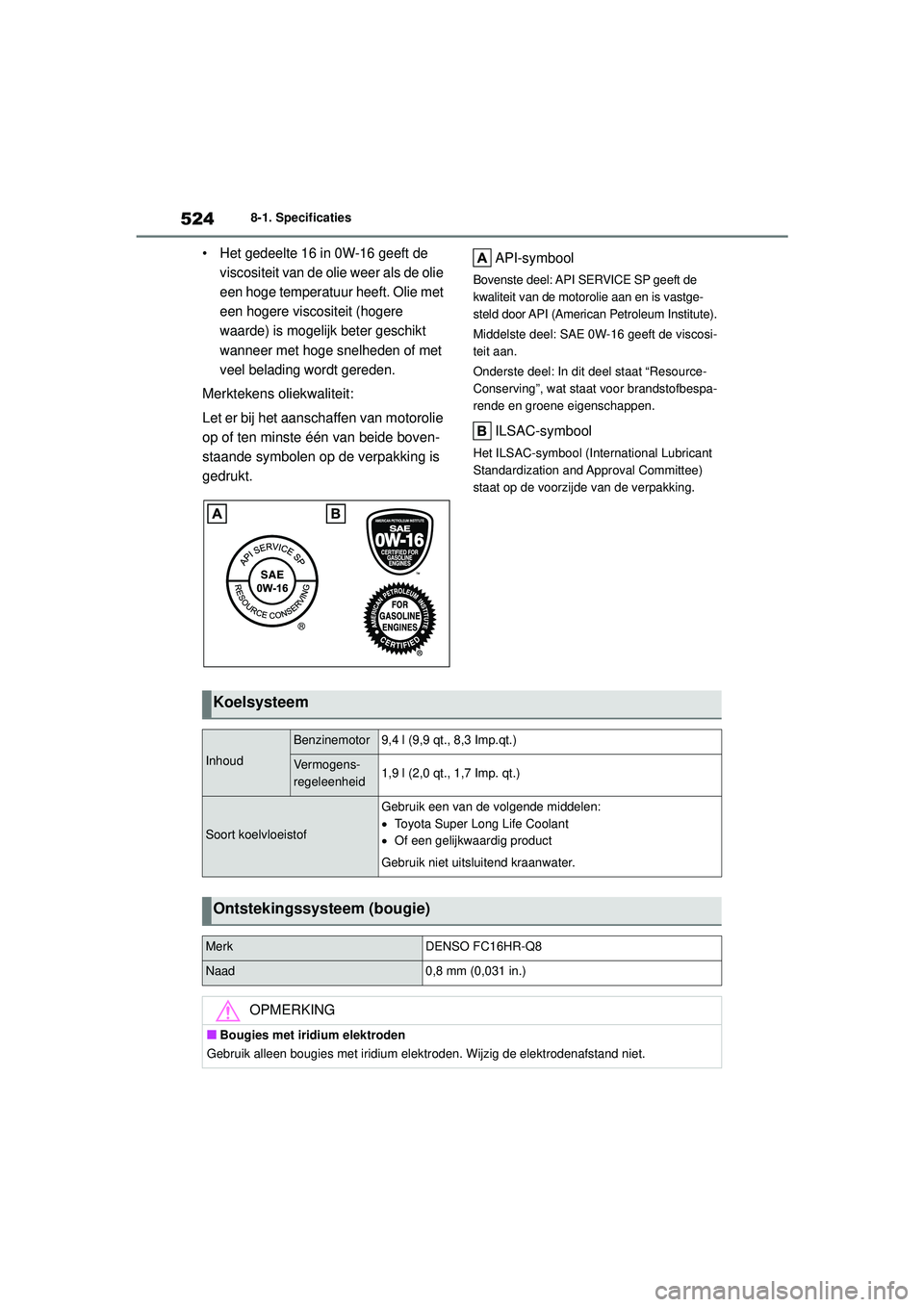

• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de olie
een hoge temperatuur heeft. Olie met
een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt
wanneer met hoge snelheden of met
veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt. API-symbool
Bovenste deel: API SERVICE SP geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Institute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
Koelsysteem
Inhoud
Benzinemotor9,4 l (9,9 qt., 8,3 Imp.qt.)
Vermogens-
regeleenheid1,9 l (2,0 qt., 1,7 Imp. qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:

Toyota Super Long Life Coolant
 Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
Naad0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Highlander-Hybrid_OM_Europe_OM48M30E_1_2110.book Page 524 Wednesday, August 4, 2021 2:39 PM

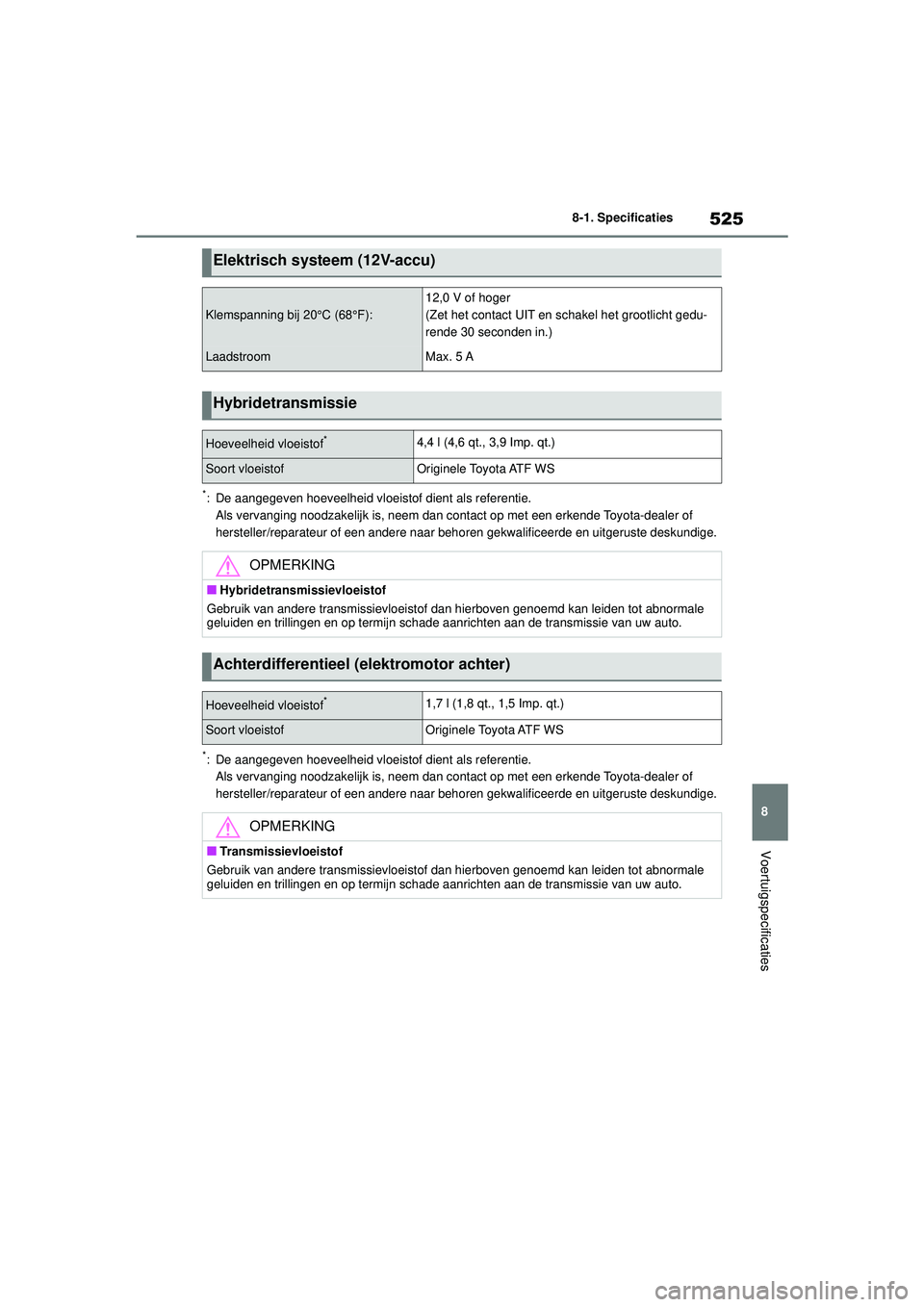

525
8
8-1. Specificaties
Voertuigspecificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.
Als vervanging noodzakelijk is, neem dan cont act op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar beh oren gekwalificeerde en uitgeruste deskundige.
*: De aangegeven hoeveelheid vloeistof dient als referentie.
Als vervanging noodzakelijk is, neem dan cont act op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar beh oren gekwalificeerde en uitgeruste deskundige.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
LaadstroomMax. 5 A
Hybridetransmissie
Hoeveelheid vloeistof*4,4 l (4,6 qt., 3,9 Imp. qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
Achterdifferentieel (elektromotor achter)
Hoeveelheid vloeistof*1,7 l (1,8 qt., 1,5 Imp. qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 525 Wednesday, August 4, 2021 2:39 PM

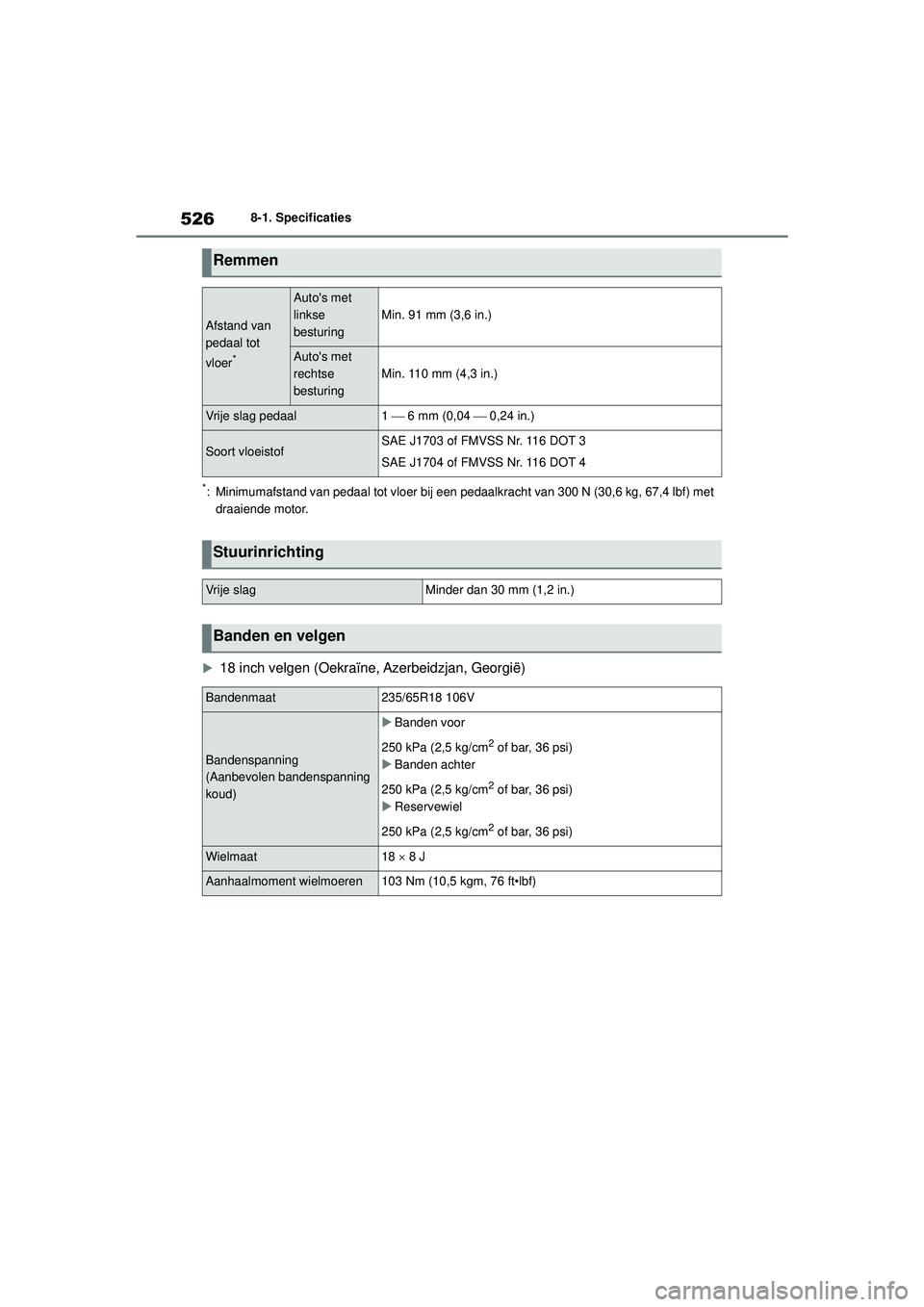

5268-1. Specificaties
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (30,6 kg, 67,4 lbf) met draaiende motor.

18 inch velgen (Oekraïne, Azerbeidzjan, Georgië)
Remmen
Afstand van
pedaal tot
vloer
*
Auto's met
linkse
besturing
Min. 91 mm (3,6 in.)
Auto's met
rechtse
besturing
Min. 110 mm (4,3 in.)
Vrije slag pedaal1  6 mm (0,04  0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat235/65R18 106V
Bandenspanning
(Aanbevolen bandenspanning
koud)
 Banden voor
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
 Banden achter
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
 Reservewiel
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
Wielmaat18  8 J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 526 Wednesday, August 4, 2021 2:39 PM

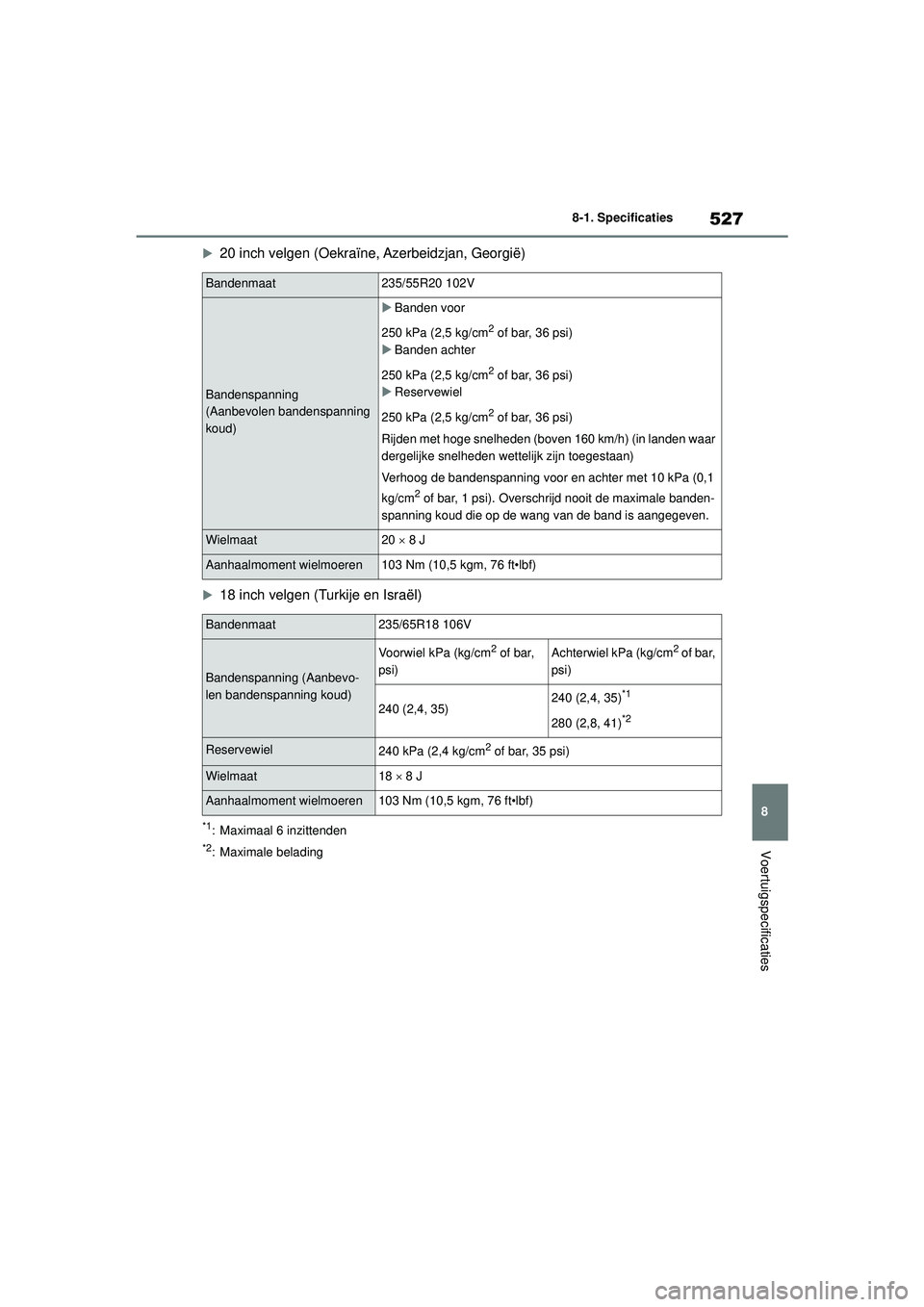

527
8
8-1. Specificaties
Voertuigspecificaties
20 inch velgen (Oekraïne, Azerbeidzjan, Georgië)
18 inch velgen (Turkije en Israël)
*1: Maximaal 6 inzittenden
*2: Maximale belading
Bandenmaat235/55R20 102V
Bandenspanning
(Aanbevolen bandenspanning
koud)

Banden voor
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
 Banden achter
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
 Reservewiel
250 kPa (2,5 kg/cm
2 of bar, 36 psi)
Rijden met hoge snelheden (boven 160 km/h) (in landen waar
dergelijke snelheden we ttelijk zijn toegestaan)
Verhoog de bandenspanning voor en achter met 10 kPa (0,1
kg/cm
2 of bar, 1 psi). Overschrijd nooit de maximale banden-
spanning koud die op de wang van de band is aangegeven.
Wielmaat20  8 J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/65R18 106V
Bandenspanning (Aanbevo-
len bandenspanning koud)
Voorwiel kPa (kg/cm2 of bar,
psi)Achterwiel kPa (kg/cm2 of bar,
psi)
240 (2,4, 35)240 (2,4, 35)*1
280 (2,8, 41)*2
Reservewiel240 kPa (2,4 kg/cm2 of bar, 35 psi)
Wielmaat18  8 J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 527 Wednesday, August 4, 2021 2:39 PM

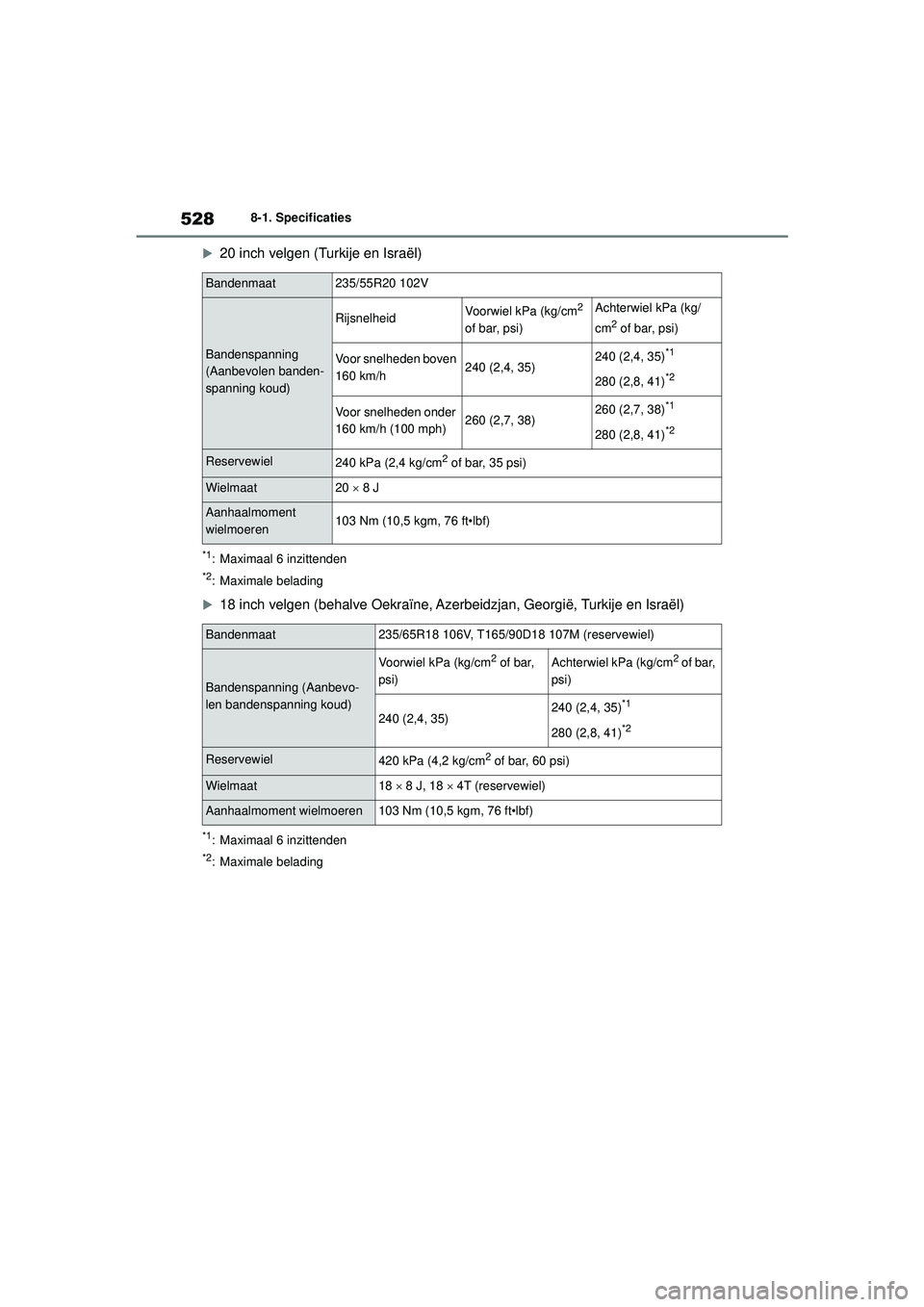

5288-1. Specificaties

20 inch velgen (Turkije en Israël)
*1: Maximaal 6 inzittenden
*2: Maximale belading

18 inch velgen (behalve Oekraïne, Azer beidzjan, Georgië, Turkije en Israël)
*1: Maximaal 6 inzittenden
*2: Maximale belading
Bandenmaat235/55R20 102V
Bandenspanning
(Aanbevolen banden-
spanning koud)
RijsnelheidVoorwiel kPa (kg/cm2
of bar, psi)Achterwiel kPa (kg/
cm2 of bar, psi)
Voor snelheden boven
160 km/h240 (2,4, 35)240 (2,4, 35)*1
280 (2,8, 41)*2
Voor snelheden onder
160 km/h (100 mph)260 (2,7, 38)260 (2,7, 38)*1
280 (2,8, 41)*2
Reservewiel240 kPa (2,4 kg/cm2 of bar, 35 psi)
Wielmaat20  8 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/65R18 106V, T165/90D18 107M (reservewiel)
Bandenspanning (Aanbevo-
len bandenspanning koud)
Voorwiel kPa (kg/cm2 of bar,
psi)Achterwiel kPa (kg/cm2 of bar,
psi)
240 (2,4, 35)240 (2,4, 35)*1
280 (2,8, 41)*2
Reservewiel420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat18  8 J, 18  4T (reservewiel)
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
