7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1

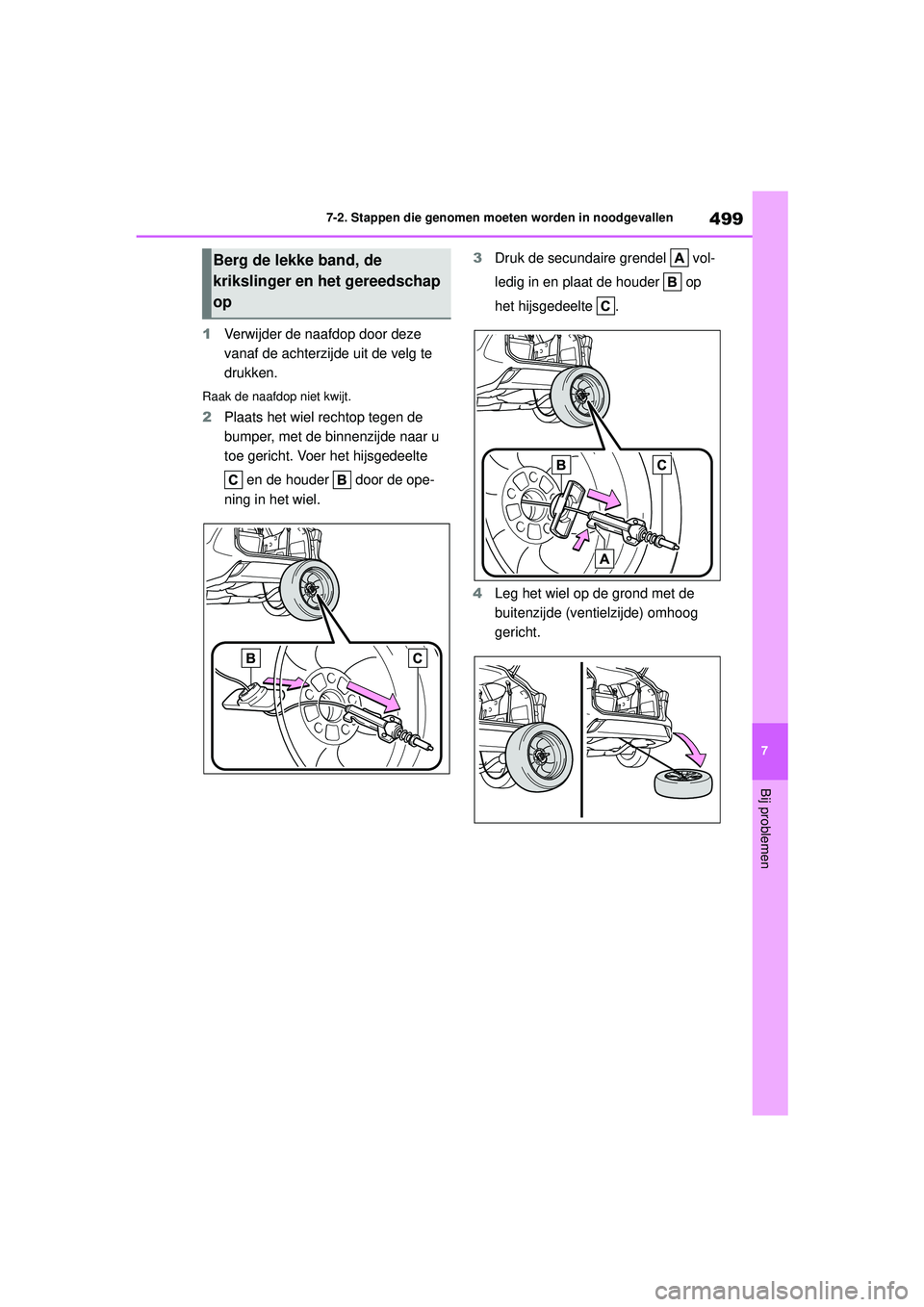

Verwijder de naafdop door deze
vanaf de achterzijde uit de velg te
drukken.
Raak de naafdop niet kwijt.
2Plaats het wiel rechtop tegen de
bumper, met de binnenzijde naar u
toe gericht. Voer het hijsgedeelte
en de houder door de ope-
ning in het wiel. 3
Druk de secundaire grendel vol-
ledig in en plaat de houder op
het hijsgedeelte .
4 Leg het wiel op de grond met de
buitenzijde (ventielzijde) omhoog
gericht.
Berg de lekke band, de
krikslinger en het gereedschap
op
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 499 Wednesday, August 4, 2021 2:39 PM

5007-2. Stappen die genomen moeten worden in noodgevallen
5Controleer voor het omhoog bren-
gen van het wiel of het hijsgedeelte
loodrecht op de wielkast staat. (Pro-
beer het wiel recht onder de auto te
plaatsen, in de buurt waar de draad-
kabel hangt.)
Ventieldopje
6 Draai met behulp van de krikslinger
en het hulpstuk de klembout van het
wiel vast door hem rechtsom te
draaien tot het wiel zich in de juiste
positie bevindt en u twee keer een
klik hoort wanneer de krikslinger
overspringt.
7 Controleer of het na het vastdraaien
niet loszit:
1 Probeer het wiel heen en weer te
bewegen
2 Probeer het wiel rond te draaien
Controleer visueel of het wiel niet achter
onderdelen eromheen is blijven steken.
Als het wiel loszit of verkeerd is bevestigd,
herhaal dan stap 2 t/m 7.
8 Herhaal stap 7 als het wiel omlaag
is gekomen of is bewogen.
9Berg de krik en het gereedschap op.
■Het compacte reservewiel (auto's met
compact reservewiel)
●Op de band van het compacte reservewiel
staat aan de zijkant de aanduiding TEMPO-
RARY USE ONLY (alleen voor tijdelijk
gebruik). Gebruik het compacte reservewiel
alleen tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het
compacte reservewiel. ( Blz. 526)
■Bij gebruik van het compacte reserve-
wiel (auto's met compact reservewiel)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hier-
van niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder
zal, als u het compacte reservewiel monteert
nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit
lampje blijven branden.
■Bij gebruik van het compacte reserve-
wiel (auto's met compact reservewiel)
De auto ligt lager op de weg als het compacte
reservewiel is gemonteerd dan wanneer er
gereden wordt met de standaardbanden.
■Als uw auto een lekke voorband krijgt op
een weg die bedekt is met sneeuw of ijs
(auto's met een compact reservewiel)
Vervang een van de achterwielen van de
auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter
door het compacte reservewiel.
2 Vervang het wiel met de lekke voorband
door het wiel dat van de achterzijde
afkomstig is.
3 Monteer sneeuwkettingen op de voor-
wielen.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 500 Wednesday, August 4, 2021 2:39 PM

501
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

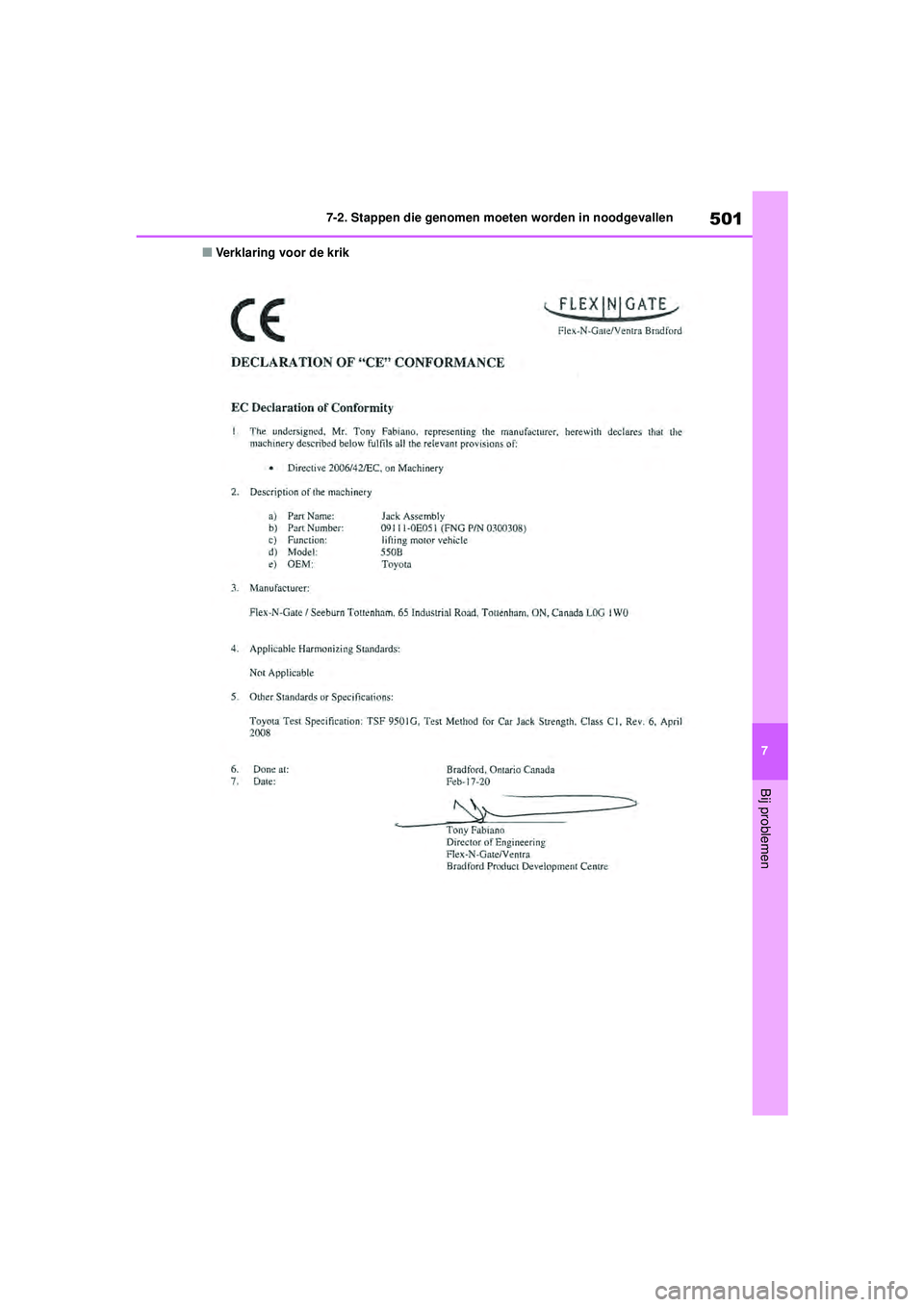

■Verklaring voor de krik
Highlander-Hybrid_OM_Europe_OM48M
30E_1_2110.book Page 501 Wednesday, August 4, 2021 2:39 PM

5027-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
■Bij gebruik van het compacte reserve-
wiel (auto's met compact reservewiel)
●Houd er rekening mee dat het reserve-
wiel speciaal ontworpen is voor gebruik
onder uw auto. Gebruik uw reservewiel
daarom niet onder een andere auto.
●Monteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel mogelijk
door een wiel met een standaardband.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
■Bij gebruik van het compacte reserve-
wiel (auto's met compact reservewiel)
Het kan voorkomen dat de rijsnelheid niet
goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
• ABS en Brake Assist
• VSC
•TRC
• EPS
•VDIM
• Dynamic Radar Cruise Control met vol-ledig snelheidsbereik
• PCS (Pre-Crash Safety-systeem)
• LTA (Lane Tracing Assist)
• RSA (Road Sign Assist) (indien aanwe- zig)
• Automatic High Beam
• Bandenspanningswaarschuwingssys- teem
• Toyota Parking Assist-sensor (indien aanwezig)
• PKSB (Parking Support Brake) (indien aanwezig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Panoramic View Monitor (indien aanwe- zig)
• BSM (Blind Spot Monitor)
• Navigatiesysteem (indien aanwezig)
Bovendien kan het onderstaande systeem
niet volledig worden gebruikt, maar worden
mogelijk ook de onderdelen van de aan-
drijflijn negatief beïnvloed:
• E-Four
■Snelheidslimiet bij gebruik van het
compacte reservewiel (auto's met
compact reservewiel)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontwor-
pen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatre-
gel kan leiden tot een ongeval en ernstig
letsel.
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het compacte
reservewiel onder de auto gemon-
teerd is (auto's met compact reserve-
wiel)
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de standaard-
banden. Wees voorzichtig bij het rijden
over slechte wegen.
■Rijden met sneeuwkettingen en het
compacte reservewiel (auto's met
compact reservewiel)
Monteer geen sneeuwketting op het com-
pacte reservewiel. De sneeuwketting kan
de carrosserie beschadigen en het rijge-
drag in negatieve zin beïnvloeden.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 502 Wednesday, August 4, 2021 2:39 PM

503
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
OPMERKING
■Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgerus te deskundige, omdat
de bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
■Bij het opbergen van de lekke band
●Zorg ervoor dat er geen voorwerpen
bekneld raken tussen de band en de
bodemplaat.
●Draai de klembout van de reservewiel-
drager goed vast.
●Berg het wiel met de lekke band op de
plaats van het reservewiel op. Anders
kan de reservewieldrager beschadigd
raken. Goed opbergen van het wiel ver-
kleint het risico van letsel bij een onge-
val of bij hard remmen.
●Laat de lekke band repareren en ver-
vang het reservewiel zo spoedig moge-
lijk door het wiel met de gerepareerde
band.
■Goed opbergen van het reservewiel
●Als het hijsgedeelte bij het opbergen
van een wiel scheef zit, kan het hijsge-
deelte vast komen te zitten in de ope-
ning in het wiel en wordt het wiel moge-
lijk niet goed omhooggebracht, waar-
door schade aan het wiel of de
draadkabel ontstaat.
●Probeer de klembout van het reserve-
wiel niet op het hijsgedeelte te draaien
als er geen wiel aanwezig is, omdat de
draadkabel dan van de as in de unit kan
glijden, waardoor de draadkabel niet
meer omhoog of omlaag kan worden
gebracht. Neem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige als de klembout van het reserve-
wiel op het hijsgedeelte is gedraaid zon-
der dat er een wiel aanwezig was en de
draadkabel niet meer omhoog of
omlaag kan worden gebracht.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 503 Wednesday, August 4, 2021 2:39 PM

5047-2. Stappen die genomen moeten worden in noodgevallen

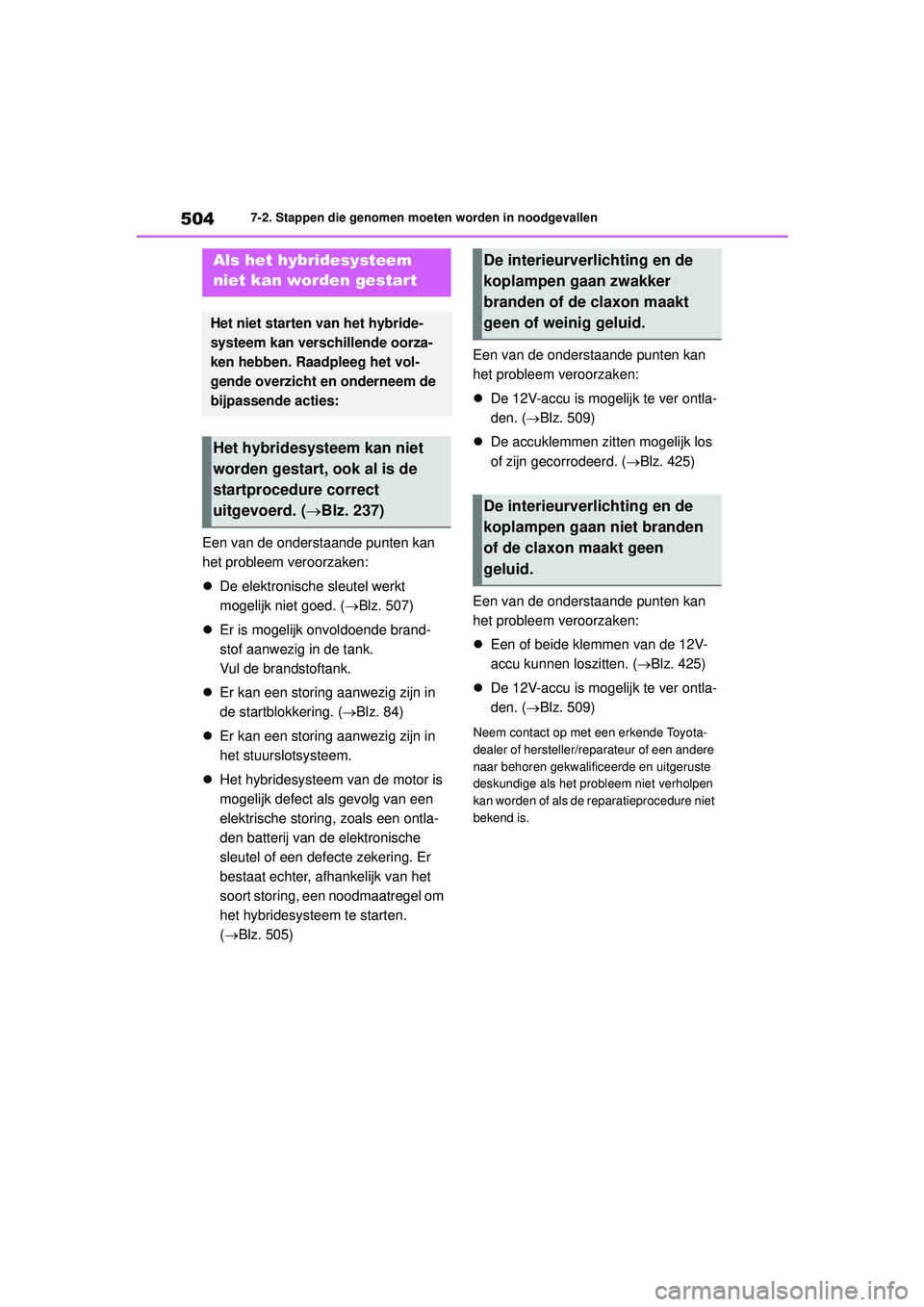

Een van de onderstaande punten kan
het probleem veroorzaken:
De elektronische sleutel werkt
mogelijk niet goed. ( Blz. 507)
 Er is mogelijk onvoldoende brand-
stof aanwezig in de tank.
Vul de brandstoftank.
 Er kan een storing aanwezig zijn in
de startblokkering. ( Blz. 84)
 Er kan een storing aanwezig zijn in
het stuurslotsysteem.
 Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontla-
den batterij van de elektronische
sleutel of een defecte zekering. Er
bestaat echter, afhankelijk van het
soort storing, een noodmaatregel om
het hybridesysteem te starten.
(Blz. 505) Een van de onderstaande punten kan
het probleem veroorzaken:

De 12V-accu is mogelijk te ver ontla-
den. ( Blz. 509)
 De accuklemmen zitten mogelijk los
of zijn gecorrodeerd. ( Blz. 425)
Een van de onderstaande punten kan
het probleem veroorzaken:
 Een of beide klemmen van de 12V-
accu kunnen loszitten. ( Blz. 425)
 De 12V-accu is mogelijk te ver ontla-
den. ( Blz. 509)
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als het probleem niet verholpen
kan worden of als de r eparatieprocedure niet
bekend is.
Als het hybridesysteem
niet kan worden gestart
Het niet starten van het hybride-
systeem kan verschillende oorza-
ken hebben. Raadpleeg het vol-
gende overzicht en onderneem de
bijpassende acties:
Het hybridesysteem kan niet
worden gestart, ook al is de
startprocedure correct
uitgevoerd. ( Blz. 237)
De interieurverlichting en de
koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid.
De interieurverlichting en de
koplampen gaan niet branden
of de claxon maakt geen
geluid.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 504 Wednesday, August 4, 2021 2:39 PM

505
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

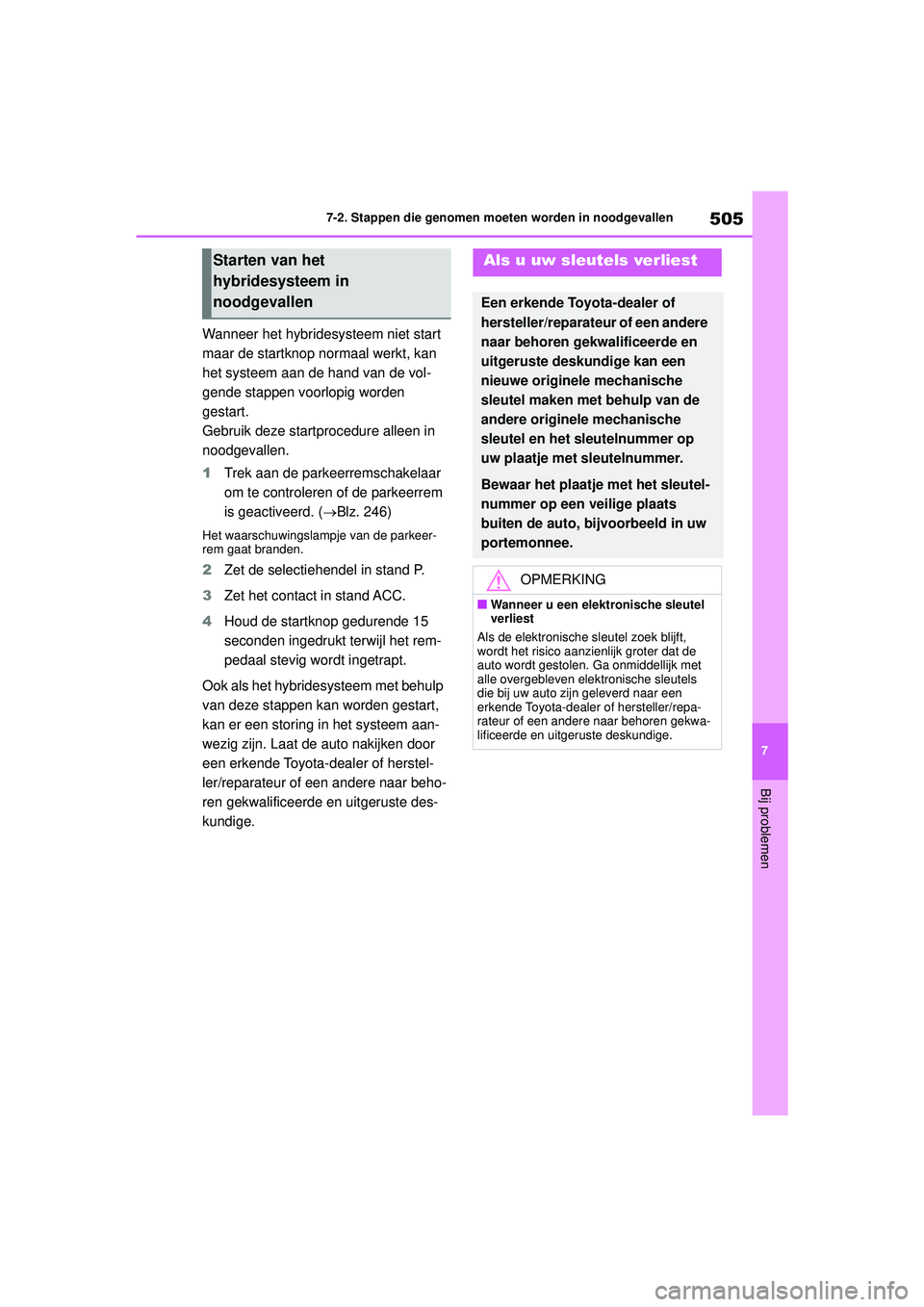

Wanneer het hybridesysteem niet start
maar de startknop normaal werkt, kan
het systeem aan de hand van de vol-
gende stappen voorlopig worden
gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1
Trek aan de parkeerremschakelaar
om te controleren of de parkeerrem
is geactiveerd. ( Blz. 246)
Het waarschuwingslampje van de parkeer-
rem gaat branden.
2Zet de selectiehendel in stand P.
3 Zet het contact in stand ACC.
4 Houd de startknop gedurende 15
seconden ingedrukt terwijl het rem-
pedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp
van deze stappen kan worden gestart,
kan er een storing in het systeem aan-
wezig zijn. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste des-
kundige.
Starten van het
hybridesysteem in
noodgevallenAls u uw sleutels verliest
Een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige kan een
nieuwe originele mechanische
sleutel maken met behulp van de
andere originele mechanische
sleutel en het sleutelnummer op
uw plaatje met sleutelnummer.
Bewaar het plaatje met het sleutel-
nummer op een veilige plaats
buiten de auto, bijvoorbeeld in uw
portemonnee.
OPMERKING
■Wanneer u een elektronische sleutel
verliest
Als de elektronische sl eutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk met
alle overgebleven el ektronische sleutels
die bij uw auto zijn geleverd naar een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 505 Wednesday, August 4, 2021 2:39 PM

5067-2. Stappen die genomen moeten worden in noodgevallen

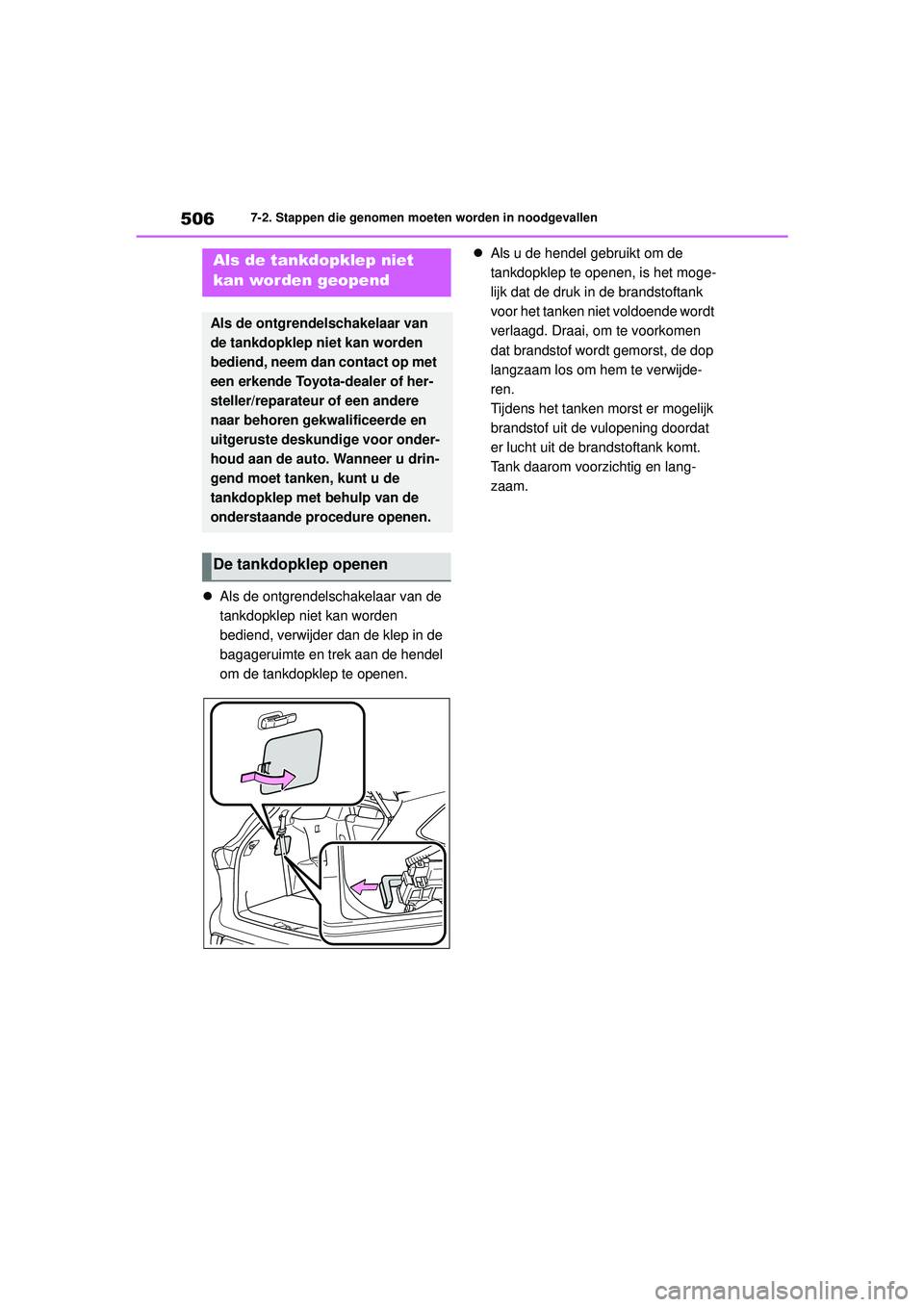

Als de ontgrendelschakelaar van de
tankdopklep niet kan worden
bediend, verwijder dan de klep in de
bagageruimte en trek aan de hendel
om de tankdopklep te openen. 
Als u de hendel gebruikt om de
tankdopklep te openen, is het moge-
lijk dat de druk in de brandstoftank
voor het tanken niet voldoende wordt
verlaagd. Draai, om te voorkomen
dat brandstof wordt gemorst, de dop
langzaam los om hem te verwijde-
ren.
Tijdens het tanken morst er mogelijk
brandstof uit de vulopening doordat
er lucht uit de brandstoftank komt.
Tank daarom voorzichtig en lang-
zaam.
Als de tankdopklep niet
kan worden geopend
Als de ontgrendelschakelaar van
de tankdopklep niet kan worden
bediend, neem dan contact op met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige voor onder-
houd aan de auto. Wanneer u drin-
gend moet tanken, kunt u de
tankdopklep met behulp van de
onderstaande procedure openen.
De tankdopklep openen
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 506 Wednesday, August 4, 2021 2:39 PM

507
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

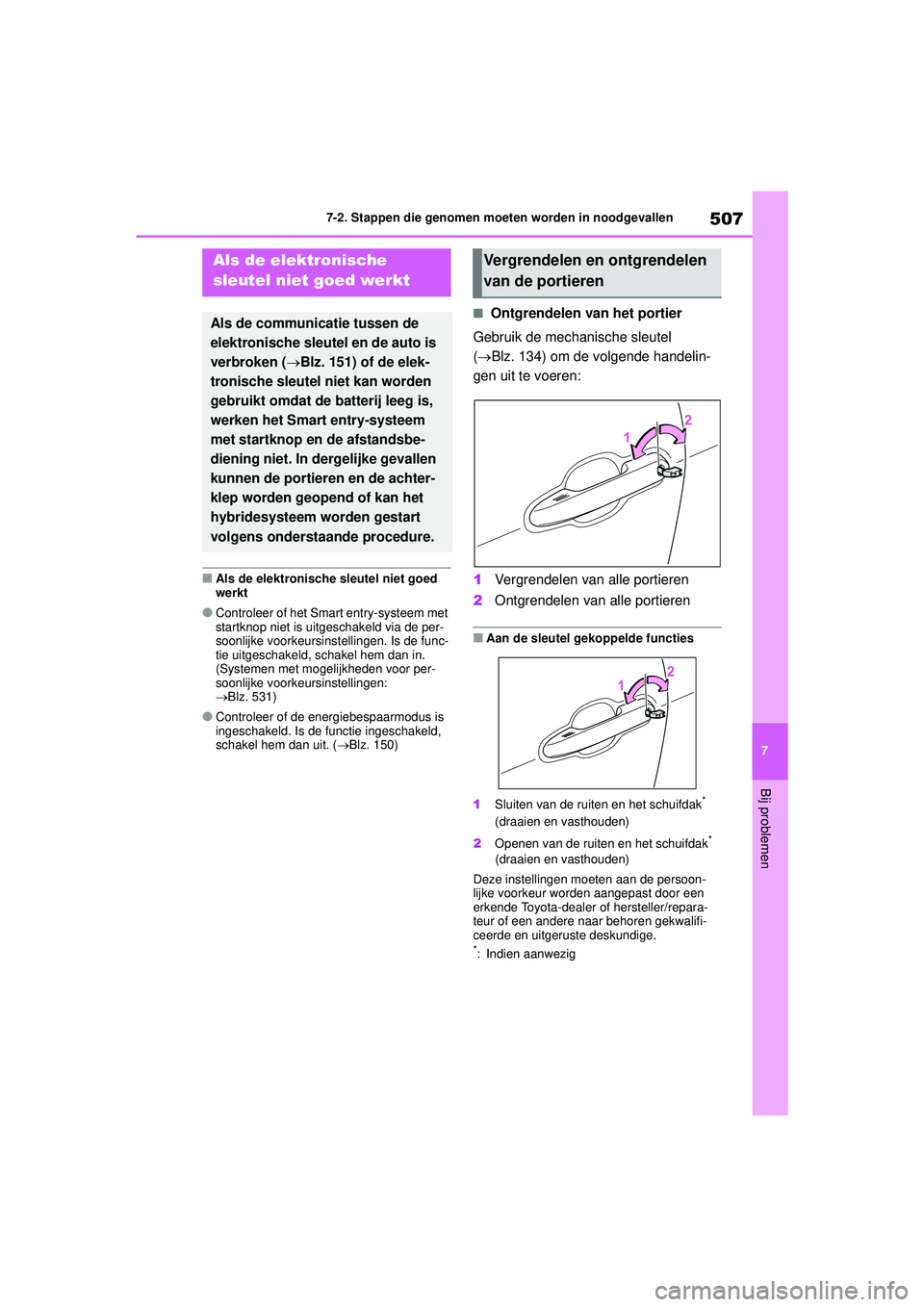

■Als de elektronische sleutel niet goed
werkt
●Controleer of het Smart entry-systeem met
startknop niet is uitgeschakeld via de per-
soonlijke voorkeursins
tellingen. Is de func-
tie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor per-
soonlijke voorkeursinstellingen:
 Blz. 531)
●Controleer of de energiebespaarmodus is
ingeschakeld. Is de f unctie ingeschakeld,
schakel hem dan uit. ( Blz. 150)
■Ontgrendelen van het portier
Gebruik de mechanische sleutel
(Blz. 134) om de volgende handelin-
gen uit te voeren:
1 Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Aan de sleutel gekoppelde functies
1 Sluiten van de ruiten en het schuifdak
*
(draaien en vasthouden)
2 Openen van de ruiten en het schuifdak
*
(draaien en vasthouden)
Deze instellingen moeten aan de persoon-
lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*: Indien aanwezig
Als de elektronische
sleutel niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken ( Blz. 151) of de elek-
tronische sleutel niet kan worden
gebruikt omdat de batterij leeg is,
werken het Smart entry-systeem
met startknop en de afstandsbe-
diening niet. In dergelijke gevallen
kunnen de portieren en de achter-
klep worden geopend of kan het
hybridesysteem worden gestart
volgens onderstaande procedure.
Vergrendelen en ontgrendelen
van de portieren
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 507 Wednesday, August 4, 2021 2:39 PM

5087-2. Stappen die genomen moeten worden in noodgevallen

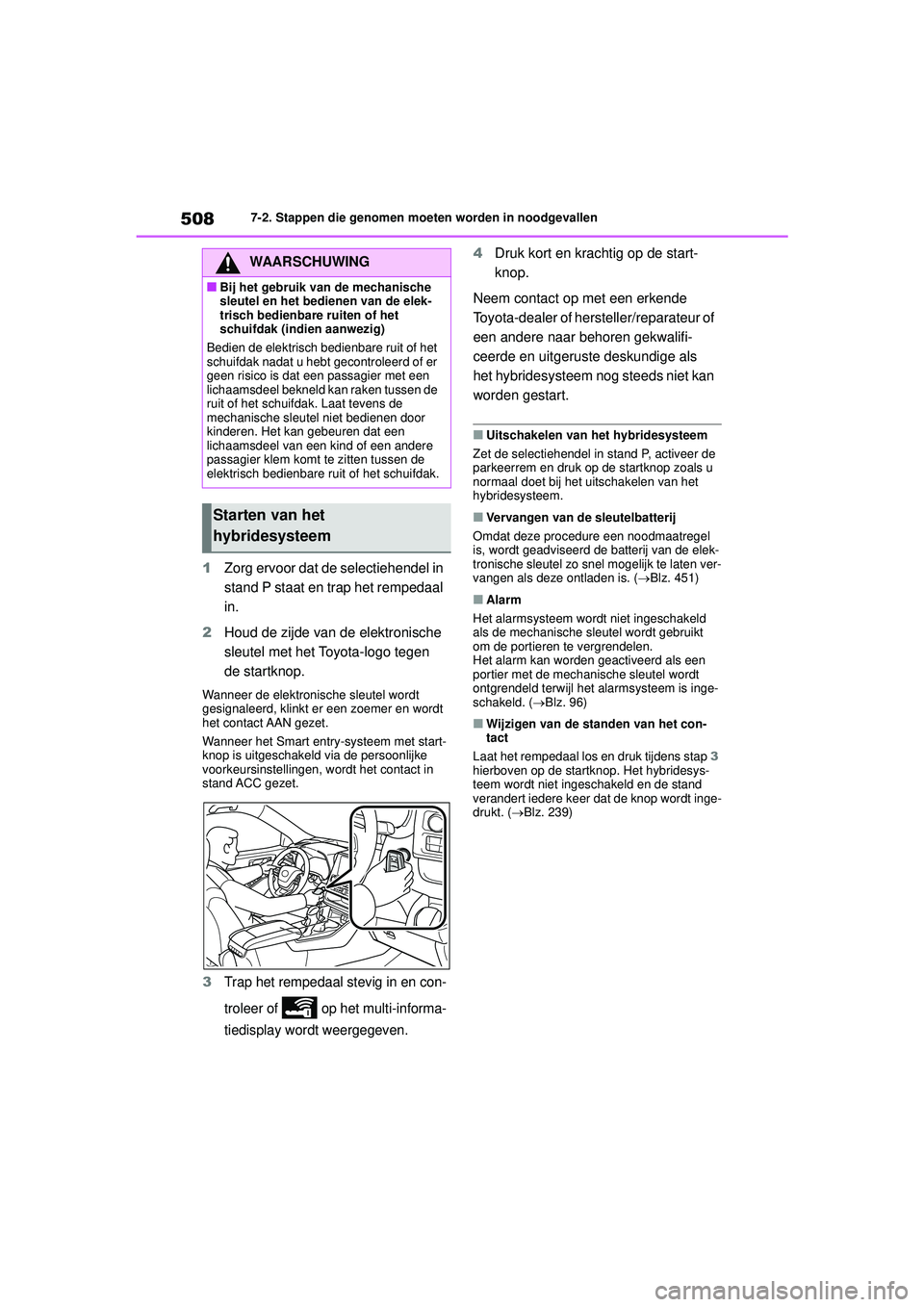

1Zorg ervoor dat de selectiehendel in
stand P staat en trap het rempedaal
in.
2 Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakel d via de persoonlijke
voorkeursinstellingen, wordt het contact in
stand ACC gezet.
3Trap het rempedaal stevig in en con-
troleer of op het multi-informa-
tiedisplay wordt weergegeven.
4 Druk kort en krachtig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
het hybridesysteem nog steeds niet kan
worden gestart.
■Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P, activeer de
parkeerrem en druk op de startknop zoals u
normaal doet bij het uitschakelen van het
hybridesysteem.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. ( Blz. 451)
■Alarm
Het alarmsysteem wordt niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is inge-
schakeld. ( Blz. 96)
■Wijzigen van de standen van het con-
tact
Laat het rempedaal los en druk tijdens stap 3
hierboven op de startknop. Het hybridesys-
teem wordt niet ingeschakeld en de stand
verandert iedere keer dat de knop wordt inge-
drukt. ( Blz. 239)
WAARSCHUWING
■Bij het gebruik van de mechanische
sleutel en het bedienen van de elek-
trisch bedienbare ruiten of het
schuifdak (indien aanwezig)
Bedien de elektrisch bedienbare ruit of het
schuifdak nadat u hebt gecontroleerd of er
geen risico is dat een passagier met een
lichaamsdeel bekneld kan raken tussen de
ruit of het schuifdak. Laat tevens de
mechanische sleutel niet bedienen door
kinderen. Het kan gebeuren dat een
lichaamsdeel van een kind of een andere
passagier klem komt te zitten tussen de
elektrisch bedienbare ruit of het schuifdak.
Starten van het
hybridesysteem
Highlander-Hybrid_OM_Europe_OM48M 30E_1_2110.book Page 508 Wednesday, August 4, 2021 2:39 PM
