TOYOTA HIGHLANDER 2021 Instrukcja obsługi (in Polish)

2Otworzyç schowek w desce roz-
dzielczej i od∏àczyç amor tyzator.
3Âcisnàç pokryw´ schowka po
obu stronach, aby roz∏àczyç za-
czepy, a nast´pnie pociàgnàç,
aby roz∏àczyç dolne zaczepy.
4Odblokowaç os∏on´ filtra ( ),
a nast´pnie wyciàgnàç jà na ze-
wnàtrz, odpinajàc z zaczepów
().5Wyjàç obudow´ filtra.
6Wyjàç filtr powietrza doprowadza-
nego do kabiny z obudowy, a na-
st´pnie wymieniç go na nowy.
Znaki „ UP” na filtrze powinny byç
skierowane do góry.
Cz´stotliwoÊç wymiany filtra
Filtr powietrza doprowadzanego do
kabiny nale˝y sprawdzaç i wymieniaç
zgodnie z planem obs∏ugi okresowej.
W regionach o znacznym zapyleniu po-
wietrza lub o du˝ym nat´˝eniu ruchu
drogowego konieczna mo˝e byç jego
cz´stsza wymiana. (Szczegó∏owe
informacje dotyczàce obs∏ugi okresowej
podane sà w ksià˝ce gwarancyjnej
samochodu „Serwis i Gwarancja”.)
Znaczne os∏abienie wydajnoÊci na-
wiewu powietrza w kabinie
Mo˝e to oznaczaç zanieczyszczenie
filtra. Sprawdziç i w razie potrzeby
wymieniç filtr.
B
AObs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie449
6
56 Highlander HV OM48M30E 29/11/21 14:35 Page 449

Usunàç kurz i zanieczyszczenia
z wlotowego otworu wentylacyjnego
za pomocà odkurzacza itp.
Nale˝y upewniç si´, ˝e wykorzystujàc
podciÊnienie, kurz b´dzie wciàgany do
odkurzacza. Próba zdmuchni´cia kurzu
wydmuchiwanym powietrzem mo˝e spo-
wodowaç, ˝e kurz zostanie wepchni´ty
do wlotowego otworu wentylacyjnego
i go zablokuje. (
S. 452)
4506-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Podczas korzystania z uk∏adu kli-
matyzacji
Filtr powietrza doprowadzanego do kabi-
ny powinien byç zawsze zamontowany.
U˝ywanie uk∏adu klimatyzacji bez za-
montowanego filtra mo˝e doprowadziç
do uszkodzenia uk∏adu klimatyzacji.Czyszczenie wlotowego
otworu wentylacyjnego
ifiltra komor y akumula-
tora trakcyjnego
Aby uniknàç zwi´kszenia zu˝y-
cia paliwa, nale˝y co pewien
czas obejrzeç wlotowy otwór
wentylacyjny komory akumula-
tora trakcyjnego i sprawdziç,
czy nie zosta∏ zapchany np.
przez kurz. Je˝eli wlotowy otwór
wentylacyjny jest zapchany,
brudny lub na wyÊwietlaczu wie-
lofunkcyjnym pojawi si´ komu-
nikat „Wymagana obs∏uga elem.
uk∏adu ch∏odzenia akumulatora
trakcyjnego. Patrz instrukcja ob-
s∏ugi”, nale˝y oczyÊciç wlotowy
otwór wentylacyjny i/lub filtr
w nast´pujàcy sposób:
Czyszczenie wlotowego
otworu wentylacyjnego
56 Highlander HV OM48M30E 29/11/21 14:35 Page 450

Je˝eli kurzu z zapchanego wlotowe-
go otworu wentylacyjnego nie mo˝-
na ca∏kowicie usunàç za pomocà
odkurzacza, nale˝y zdemontowaç
os∏on´ wlotowego otworu wentyla-
cyjnego i wyczyÊciç filtr.
1Przycisk rozruchu prze∏àczyç
w stan OFF.
2Zdemontowaç os∏on´ wlotowego
otworu wentylacyjnego.
Aby zdemontowaç os∏on´ wlotowego
otworu wentylacyjnego, nale˝y pociàga-
jàc jà w kierunku przodu samochodu,
od∏àczyç 6 zaczepów, zaczynajàc od
zaczepu w prawym górnym rogu, tak
jak pokazano na ilustracji.
3Wyjàç filtr z os∏ony wlotowego
otworu wentylacyjnego.
Odblokowaç zaczep, aby wyjàç filtr
z tylnego uchwytu.
4Usunàç kurz i zanieczyszczenia
z filtra za pomocà odkurzacza itp.
Upewniç si´, ˝e zosta∏ równie˝ usuni´ty
kurz i zanieczyszczenia z wewn´trznej
strony os∏ony wlotowego otworu wenty-
lacyjnego.
5Zamontowaç filtr do os∏ony wlo-
towego otworu wentylacyjnego.
Zamocowaç 3 zaczepy, aby prawid∏owo
zamontowaç filtr.
Po zamontowaniu filtra upewniç si´, ˝e
nie jest on zamontowany krzywo lub
zdeformowany.
6Zamontowaç os∏on´ wlotowego
otworu wentylacyjnego.
W∏o˝yç os∏on´ wlotowego otworu wentyla-
cyjnego i dopchnàç tak, aby pod∏àczyç 6
zaczepów, tak jak pokazano na ilustracji.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie451
6
Je˝eli kurzu z zapchanego
wlotowego otworu
wentylacyjnego nie
mo˝na ca∏kowicie usunàç
56 Highlander HV OM48M30E 29/11/21 14:35 Page 451

Wlotowy otwór wentylacyjny nale-
˝y czyÊciç, gdy
W niektórych sytuacjach gdy samochód
jest cz´sto u˝ytkowany w ruchu o du-
˝ym nat´˝eniu lub w obszarach o du-
˝ym zapyleniu, wlotowy otwór wentyla-
cyjny mo˝e wymagaç cz´stszego
czyszczenia. Szczegó∏owe informacje
podane sà w ksià˝ce gwarancyjnej sa-
mochodu „Serwis i Gwarancja”.
Czyszczenie wlotowego otworu
wentylacyjnego
Kurz znajdujàcy si´ we wlotowym
otworze wentylacyjnym mo˝e utrudniç
ch∏odzenie akumulatora trakcyjnego,
obni˝ajàc jego sprawnoÊç. Je˝eli ∏a-
dowanie/roz∏adowywanie akumulatora
trakcyjnego zostanie ograniczone,
mo˝e zostaç zmniejszony zasi´g jaz-
dy w trybie z nap´dem elektrycznym
oraz mo˝e wzrosnàç zu˝ycie paliwa.
Wlotowy otwór wentylacyjny nale˝y
co pewien czas sprawdzaç i czyÊciç.
Niew∏aÊciwe post´powanie mo˝e spo-
wodowaç uszkodzenie os∏ony wlotowe-
go otworu wentylacyjnego lub filtra. Je-
˝eli pojawià si´ jakiekolwiek wàtpliwo-
Êci dotyczàce samodzielnego czysz-
czenia, nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „Wy-
magana obs∏uga uk∏adu ch∏odzenia
akumulatora trakcyjnego. Patrz in-
strukcja obs∏ugi”
Je˝eli pojawi si´ ten komunikat, nale-
˝y zdemontowaç os∏on´ wlotowego
otworu wentylacyjnego i wyczyÊciç
filtr. (
S. 451)
Po wyczyszczeniu wlotowego otworu
wentylacyjnego nale˝y uruchomiç hy-
brydowy uk∏ad nap´dowy i sprawdziç,
czy komunikat ostrzegawczy zniknà∏.
Mo˝e to potrwaç oko∏o 20 minut od
czasu uruchomienia hybrydowego
uk∏adu nap´dowego. Je˝eli komuni-
kat ostrzegawczy nie zniknie, nale˝y
zleciç sprawdzenie samochodu auto-
ryzowanej stacji obs∏ugi Toyoty lub in-
nemu specjalistycznemu warsztatowi.
4526-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Podczas czyszczenia wlotowego
otworu wentylacyjnego
Nie wolno czyÊciç wlotowego otworu
wentylacyjnego wodà lub innymi p∏y-
nami. Je˝eli woda dostanie si´ do
akumulatora trakcyjnego, mo˝e spo-
wodowaç ich uszkodzenie lub po˝ar.
Podczas zdejmowania os∏ony wloto-
wego otworu wentylacyjnego nale˝y
upewniç si´, ˝e przycisk rozruchu
zosta∏ prze∏àczony w stan OFF
w celu wy∏àczenia hybrydowego
uk∏adu nap´dowego.
UWAGA
Podczas czyszczenia wlotowego
otworu wentylacyjnego
Podczas czyszczenia wlotowego otworu
wentylacyjnego nale˝y upewniç si´, ˝e
wykorzystujàc podciÊnienie, kurz b´dzie
wciàgany do odkurzacza. Je˝eli zosta-
nie u˝yty pistolet do przedmuchu spr´-
˝onym powietrzem itp., aby zdmuchnàç
kurz i zabrudzenia, mo˝e to spowodo-
waç, ˝e kurz zostanie wepchni´ty do
wlotowego otworu wentylacyjnego i go
zablokuje, co b´dzie skutkowa∏o zmniej-
szeniem sprawnoÊci akumulatora trak-
cyjnego lub jego uszkodzeniem.
W celu unikni´cia ryzyka uszko-
dzenia samochodu
Nie wolno dopuÊciç do dostania si´
wody lub cia∏ obcych do wlotowego
otworu wentylacyjnego, gdy zdj´ta
jest jego os∏ona.
56 Highlander HV OM48M30E 29/11/21 14:35 Page 452

Objawy wyczerpania baterii
Wyczerpanie baterii mogà sygnalizowaç
nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicz-
nego kluczyka oraz bezprzewodowego
zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
Przed wymianà baterii nale˝y przy-
gotowaç nast´pujàce narz´dzia
i materia∏y:
Ârubokr´t z p∏askà koƒcówkà.
Ma∏y Êrubokr´t z p∏askà koƒcówkà.
Bateria litowa CR2032.
Bateria litowa CR2032
Baterie te sà do nabycia w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e
w sklepie z urzàdzeniami elektronicz-
nymi bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na
nowà tego samego typu lub zalecany
przez producenta zamiennik.
Ze zu˝ytymi bateriami nale˝y post´-
powaç zgodnie z obowiàzujàcym
prawem.Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie453
6
UWAGA
Filtr nale˝y wyjmowaç delikatnie
tak, aby nie dosz∏o do jego uszko-
dzenia. Je˝eli filtr zostanie uszko-
dzony, nale˝y w celu jego wymiany
na nowy skontaktowaç si´ z autory-
zowanà stacjà obs∏ugi Toyoty lub in-
nym specjalistycznym warsztatem.
Nale˝y upewniç si´, ˝e po oczyszcze-
niu filtr i os∏ona wlotowego otworu
wentylacyjnego zosta∏y ponownie
zamontowane w pierwotnej pozycji.
Nie wolno montowaç w os∏onie
wlotowego otworu wentylacyjnego
innych przedmiotów poza filtrem
przeznaczonym dla tego samocho-
du lub u˝ywaç samochodu bez za-
montowanego filtra.
Je˝eli na wyÊwietlaczu wielo-
funkcyjnym pojawi si´ komuni-
kat „Wymagana obs∏uga uk∏adu
ch∏odzenia akumulatora trakcyj-
nego. Patrz instrukcja obs∏ugi”
Je˝eli pomimo wyÊwietlenia na wyÊwie-
tlaczuwielofunkcyjnym komunikatu
ostrzegawczego (wskazujàcego, ˝e
∏adowanie/roz∏adowywanie akumulato-
ra trakcyjnego mo˝e byç ograniczone),
jazda samochodem b´dzie kontynuowa-
na,akumulator trakcyjny mo˝e ulec
uszkodzeniu. Je˝eli komunikat ostrze-
gawczy jest wyÊwietlany, nale˝y jak
najszybciej oczyÊciç wlotowy otwór
wentylacyjny.Bateria w elektronicznym
kluczyku
Wyczerpanà bateri´ nale˝y
wymieniç na nowà.
Niezb´dne narz´dzia
i materia∏y
56 Highlander HV OM48M30E 29/11/21 14:35 Page 453

1Przesunàç blokad´ i wyjàç me-
chaniczny kluczyk.
2Zdjàç pokryw´ kluczyka.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
3Zdjàç os∏on´ baterii, u˝ywajàc
ma∏ego Êrubokr´ta z p∏askà koƒ-
cówkà.
Po zdj´ciu os∏ony baterii, modu∏ elektro-
nicznego kluczyka mo˝e byç przymoco-
wany do górnej pokrywy i bateria mo˝e
nie byç widoczna. W takim przypadku
nale˝y od∏àczyç modu∏ elektronicznego
kluczyka, aby wyjàç bateri´.
Podczas wyjmowania baterii u˝yç Êru-
bokr´ta o odpowiedniej wielkoÊci.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
4546-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana baterii
OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
baterii
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
Nie po∏ykaç baterii. Mo˝e to spowo-
dowaç oparzenia chemiczne.
W elektronicznym kluczyku zosta∏a
zamontowana p∏aska bateria. Po-
∏kni´ta bateria mo˝e spowodowaç
powa˝ne oparzenia wewn´trzne
w czasie jedynie 2 godzin i dopro-
wadziç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Przechowywaç nowe i zu˝yte bate-
rie z dala od dzieci.
Je˝eli solidne zamkni´cie pokrywy
baterii jest niemo˝liwe, zaprzestaç
u˝ytkowania elektronicznego kluczy-
ka i przechowywaç go w miejscu
niedost´pnym dla dzieci, a nast´p-
nie jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
W przypadku podejrzenia, ˝e mog∏o
dojÊç do po∏kni´cia baterii lub ich
umieszczenia w dowolnym otworze
cia∏a, niezw∏ocznie uzyskaç pomoc
lekarskà.
56 Highlander HV OM48M30E 29/11/21 14:35 Page 454

1Przycisk rozruchu prze∏àczyç
w stan OFF.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa (typ A)
Wcisnàç zaczepy i unoszàc do góry,
zdjàç pokryw´.
óKomora silnikowa (typ B)
Wcisnàç zaczepy i unoszàc do góry,
zdjàç pokryw´.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie455
6
OSTRZE˚ENIE
Aby zapobiec eksplozji baterii
lub wyciekowi ∏atwopalnej cieczy
lub gazu
Wymieniaç bateri´ na bateri´ tego
samego typu. Istnieje ryzyko wybu-
chu, je˝eli bateria zostanie zastà-
piona baterià niew∏aÊciwego typu.
Nie u˝ywaç i nie przechowywaç
w otoczeniu o skrajnie wysokiej
temperaturze lub skrajnie niskim ci-
Ênieniu wynikajàcym z bardzo du˝ej
wysokoÊci.
Nie podejmowaç prób spalenia,
zgniecenia lub przeci´cia zu˝ytej
baterii.
UWAGA
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas
wymiany baterii nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝ad-
nych elementów wewnàtrz nadajni-
ka bezprzewodowego zdalnego ste-
rowania.
Nie wyginaç styków elektrycznych
gniazda baterii.
Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale-
˝y wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
56 Highlander HV OM48M30E 29/11/21 14:35 Page 455

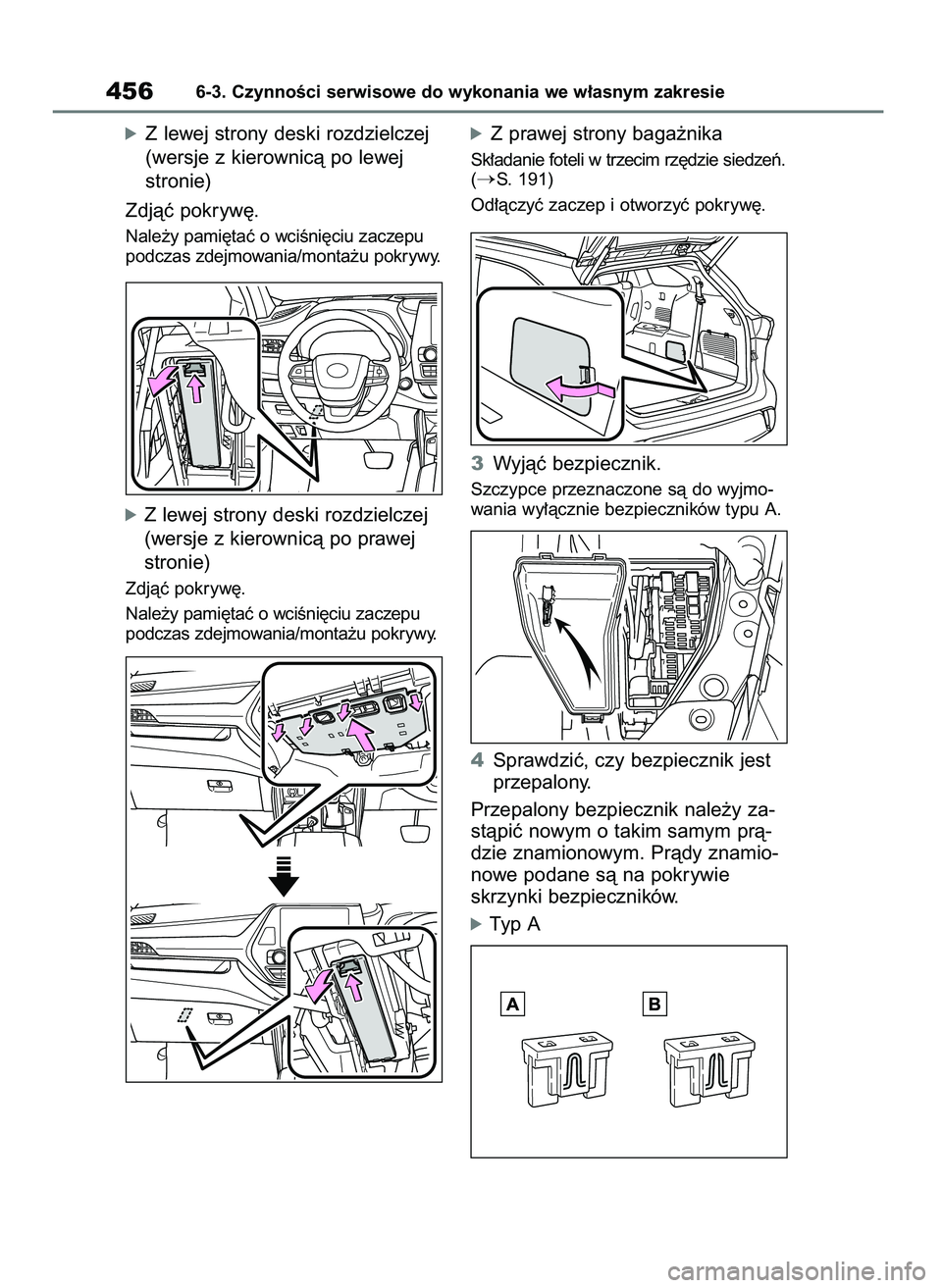

óZ lewej strony deski rozdzielczej
(wersje z kierownicà po lewej
stronie)
Zdjàç pokryw´.
Nale˝y pami´taç o wciÊni´ciu zaczepu
podczas zdejmowania/monta˝u pokrywy.
óZ lewej strony deski rozdzielczej
(wersje z kierownicà po prawej
stronie)
Zdjàç pokryw´.
Nale˝y pami´taç o wciÊni´ciu zaczepu
podczas zdejmowania/monta˝u pokrywy.
óZ prawej strony baga˝nika
Sk∏adanie foteli w trzecim rz´dzie siedzeƒ.
(
S. 191)
Od∏àczyç zaczep i otworzyç pokryw´.
3Wyjàç bezpiecznik.
Szczypce przeznaczone sà do wyjmo-
wania wy∏àcznie bezpieczników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y za-
stàpiç nowym o takim samym prà-
dzie znamionowym. Pràdy znamio-
nowe podane sà na pokrywie
skrzynki bezpieczników.
óTyp A
4566-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
56 Highlander HV OM48M30E 29/11/21 14:35 Page 456

Sprawny
Przepalony
óTyp B
Sprawny
Przepalony
óTyp C
Sprawny
Przepalony
Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 458)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samocho-
du autoryzowanej stacji obs∏ugi Toyo-
ty lub innemu specjalistycznemu
warsztatowi.
W razie przecià˝enia obwodu elek-
trycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.W razie koniecznoÊci wymiany ˝a-
rówek
Zalecane jest stosowanie oryginalnych
produktów marki Toyota przeznaczonych
do tego samochodu. Poniewa˝ niektóre
˝arówki w∏àczone sà w obwody wyposa-
˝one w zabezpieczenia przed przecià˝e-
niem, produkty nieoryginalne lub nieprze-
znaczone do tego samochodu mogà
okazaç si´ nieodpowiednie.
B
A
B
A
B
A
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie457
6
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝a-
ru i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników
o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bez-
piecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne
bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika
drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczni-
ków ani skrzynki bezpieczników.
Skrzynka bezpieczników w po-
bli˝u sterownika mocy
Nie wolno sprawdzaç oraz wymieniaç
bezpieczników z powodu bliskoÊci
przewodów oraz elementów wysokie-
go napi´cia.
UWAGA
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia
instalacji elektrycznej jak najszybciej
nale˝y zleciç ustalenie i usuni´cie
usterki autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
56 Highlander HV OM48M30E 29/11/21 14:35 Page 457

Sprawdziç moc wymienianej ˝arówki.
(
S. 529)
S. 534
óZ przodu (typ A)
Przednie kierunkowskazy
óZ przodu (typ B)
Przednie kierunkowskazy
óZ ty∏u
Tylne kierunkowskazy
Tylne Êwiat∏o przeciwmgielne
Âwiat∏a cofania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a, których wymian´ nale-
˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi
Âwiat∏a mijania
Âwiat∏a drogowe
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a przeciwmgielne
Boczne kierunkowskazy
Tylne Êwiat∏a pozycyjne/Êwiat∏a
hamowania
Tylne Êwiat∏a pozycyjne
Górne Êwiat∏o hamowania
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
D
C
B
A
A
A
4586-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
˚arówki
˚arówki wyszczególnione poni-
˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli wy-
miana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontak-
towaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
Wy∏àczanie przycisku stero-
wania drzwiami baga˝nika
(w niektórych wersjach)
56 Highlander HV OM48M30E 29/11/21 14:35 Page 458
