Zatrzymaç samochód w bez-
piecznym miejscu, na twardym,
p∏askim pod∏o˝u.
Uruchomiç hamulec postojowy.
Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
Wy∏àczyç hybrydowy uk∏ad nap´-
dowy.
W∏àczyç Êwiat∏a awaryjne.
(
S. 468)
Wersje z elektrycznie sterowany-
mi drzwiami baga˝nika: Wy∏à-
czyç elektryczne sterowanie
drzwi baga˝nika. (
S. 531)
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych489
7

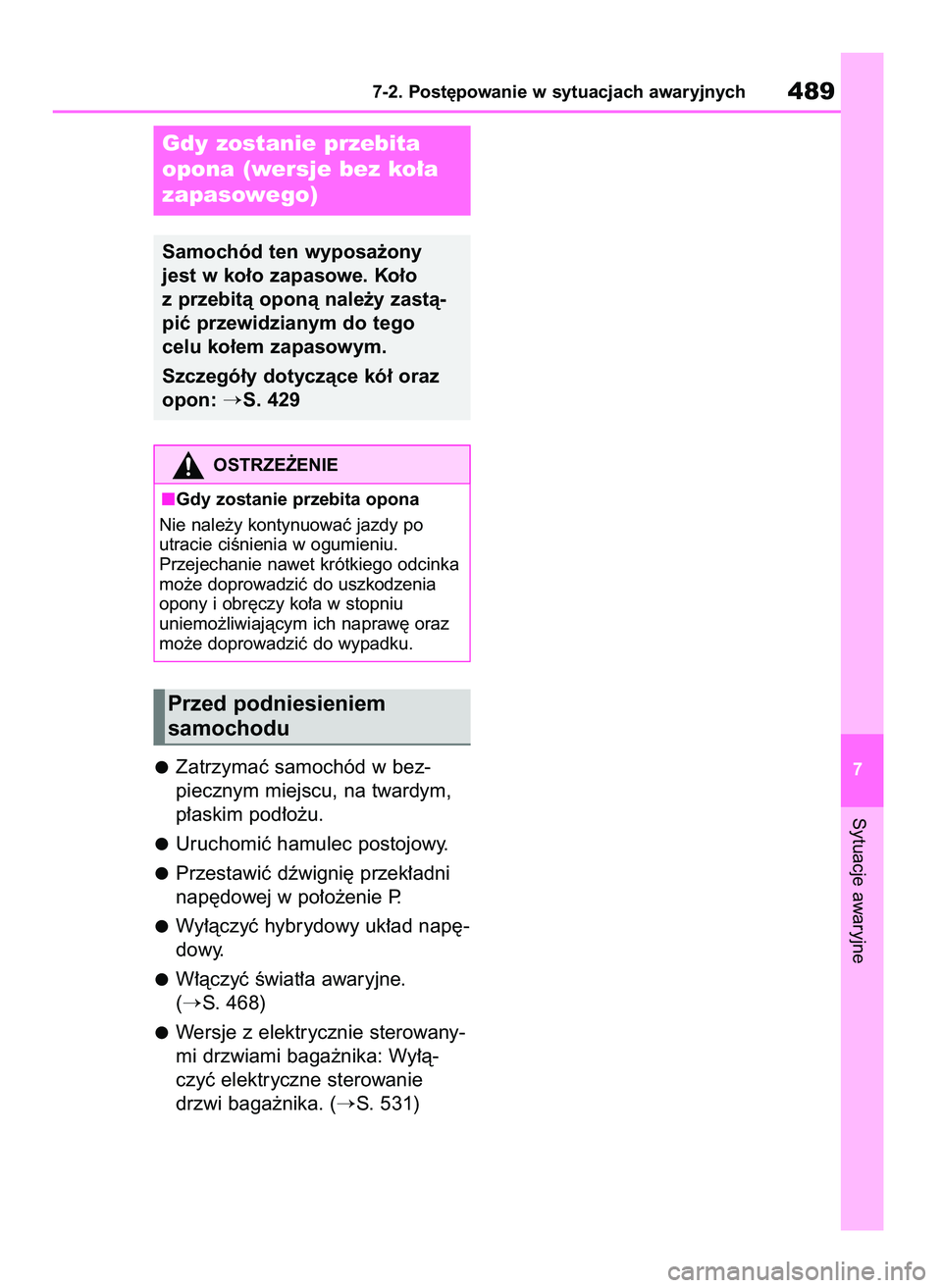

Gdy zostanie przebita
opona (wersje bez ko∏a
zapasowego)
Samochód ten wyposa˝ony
jest w ko∏o zapasowe. Ko∏o
z przebità oponà nale˝y zastà-
piç przewidzianym do tego
celu ko∏em zapasowym.
Szczegó∏y dotyczàce kó∏ oraz
opon:
S. 429
OSTRZE˚ENIE
Gdy zostanie przebita opona
Nie nale˝y kontynuowaç jazdy po
utracie ciÊnienia w ogumieniu.
Przejechanie nawet krótkiego odcinka
mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu
uniemo˝liwiajàcym ich napraw´ oraz
mo˝e doprowadziç do wypadku.
Przed podniesieniem
samochodu
56 Highlander HV OM48M30E 29/11/21 14:35 Page 489

4907-2. Post´powanie w sytuacjach awaryjnych
Korba podnoÊnika
Zaczep holowniczy
Klucz do nakr´tek mocujàcych ko∏a
Adapter
PodnoÊnik
Ko∏o zapasowe
F
E
D
C
B
A

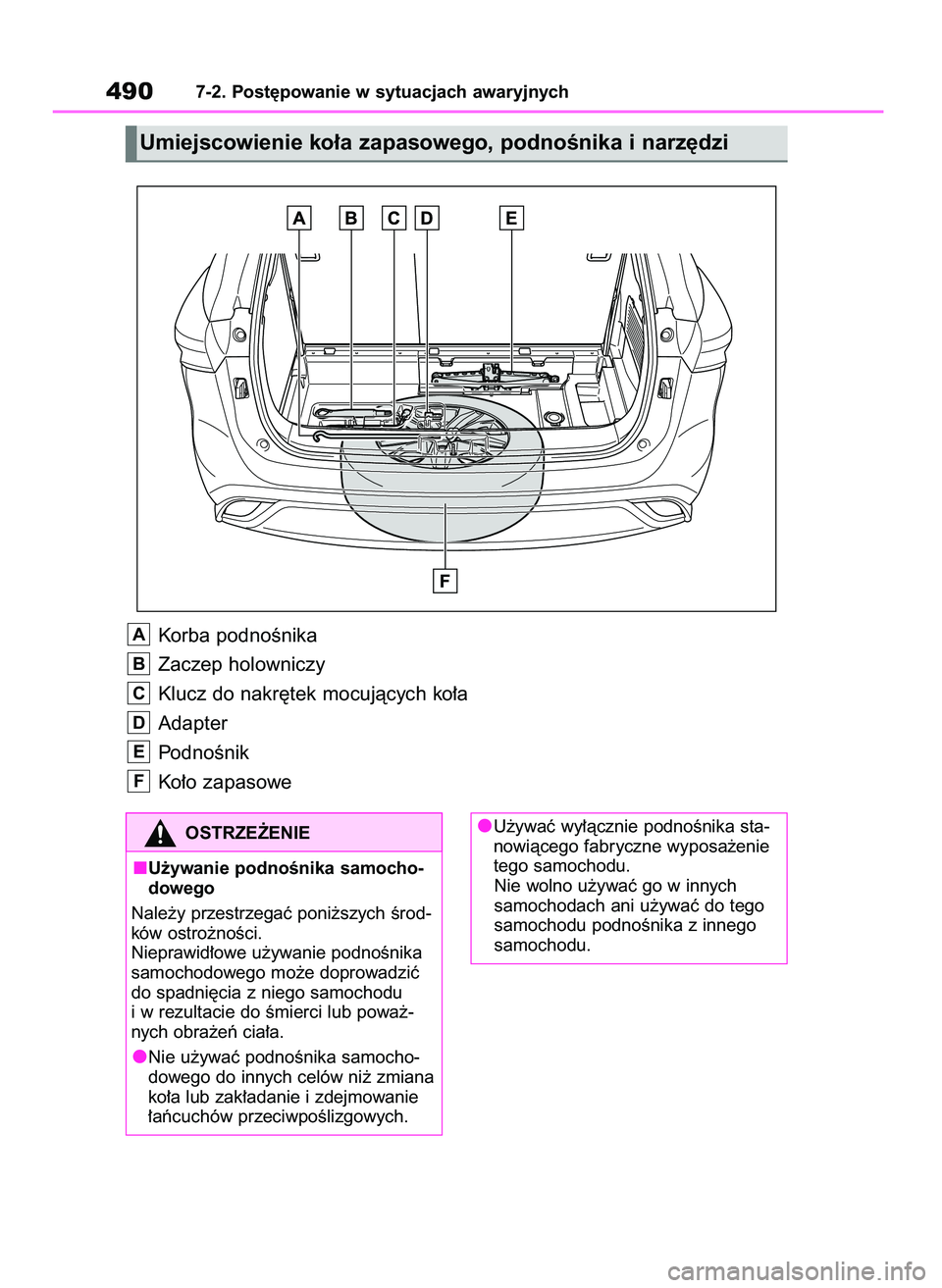

Umiejscowienie ko∏a zapasowego, podnoÊnika i narz´dzi
OSTRZE˚ENIE
U˝ywanie podnoÊnika samocho-
dowego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika
samochodowego mo˝e doprowadziç
do spadni´cia z niego samochodu
i w rezultacie do Êmierci lub powa˝-
nych obra˝eƒ cia∏a.
Nie u˝ywaç podnoÊnika samocho-
dowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie
∏aƒcuchów przeciwpoÊlizgowych.U˝ywaç wy∏àcznie podnoÊnika sta-
nowiàcego fabryczne wyposa˝enie
tego samochodu.
Nie wolno u˝ywaç go w innych
samochodach ani u˝ywaç do tego
samochodu podnoÊnika z innego
samochodu.
56 Highlander HV OM48M30E 29/11/21 14:35 Page 490

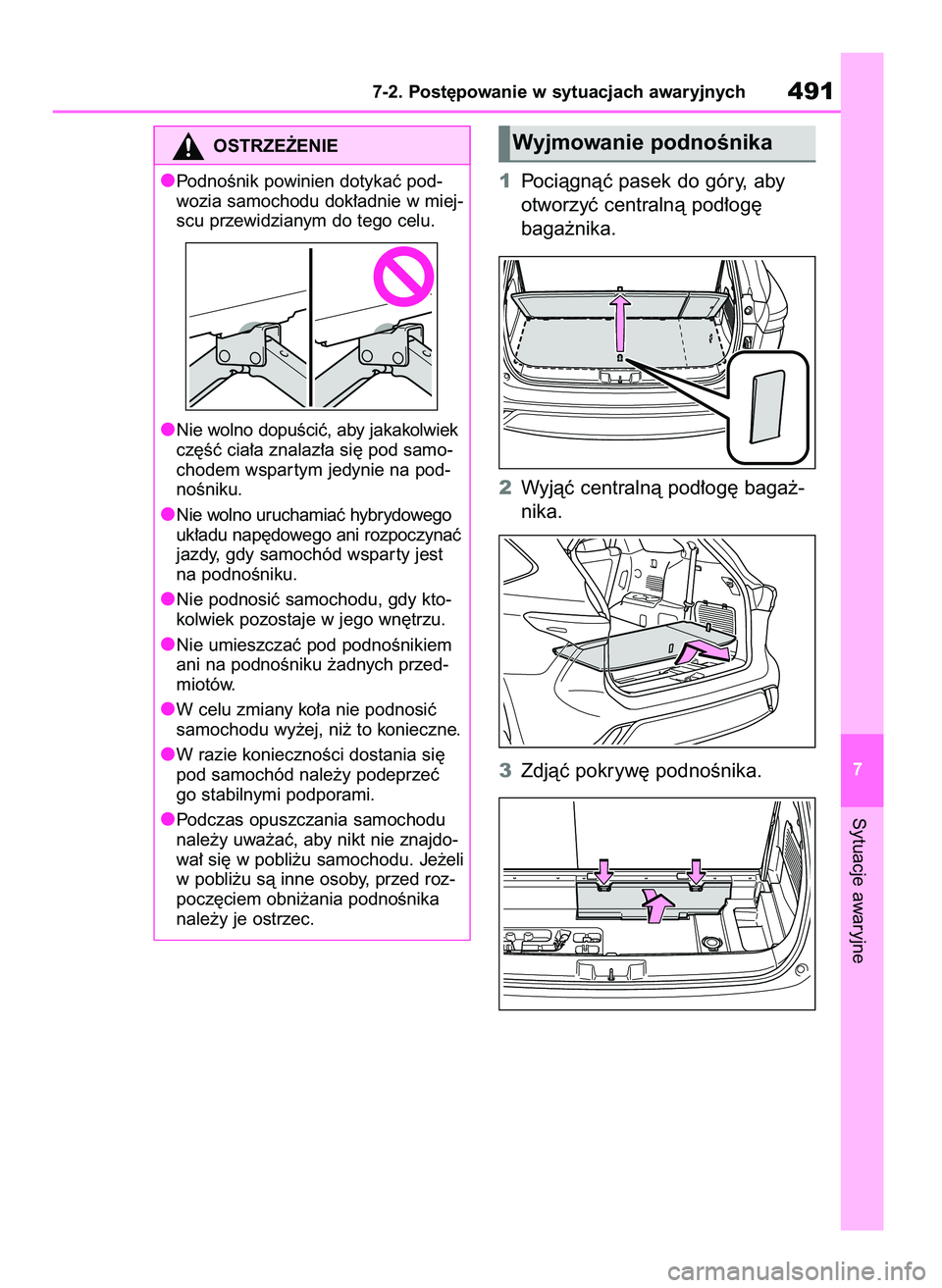

1Pociàgnàç pasek do góry, aby
otworzyç centralnà pod∏og´
baga˝nika.
2Wyjàç centralnà pod∏og´ baga˝-
nika.
3Zdjàç pokryw´ podnoÊnika.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych491
7
OSTRZE˚ENIE
PodnoÊnik powinien dotykaç pod-
wozia samochodu dok∏adnie w miej-
scu przewidzianym do tego celu.
Nie wolno dopuÊciç, aby jakakolwiek
cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspar tym jedynie na pod-
noÊniku.
Nie wolno uruchamiaç hybrydowego
uk∏adu nap´dowego ani rozpoczynaç
jazdy, gdy samochód wspar ty jest
na podnoÊniku.
Nie podnosiç samochodu, gdy kto-
kolwiek pozostaje w jego wn´trzu.
Nie umieszczaç pod podnoÊnikiem
ani na podnoÊniku ˝adnych przed-
miotów.
W celu zmiany ko∏a nie podnosiç
samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´
pod samochód nale˝y podeprzeç
go stabilnymi podporami.
Podczas opuszczania samochodu
nale˝y uwa˝aç, aby nikt nie znajdo-
wa∏ si´ w pobli˝u samochodu. Je˝eli
w pobli˝u sà inne osoby, przed roz-
pocz´ciem obni˝ania podnoÊnika
nale˝y je ostrzec.Wyjmowanie podnoÊnika
56 Highlander HV OM48M30E 29/11/21 14:35 Page 491

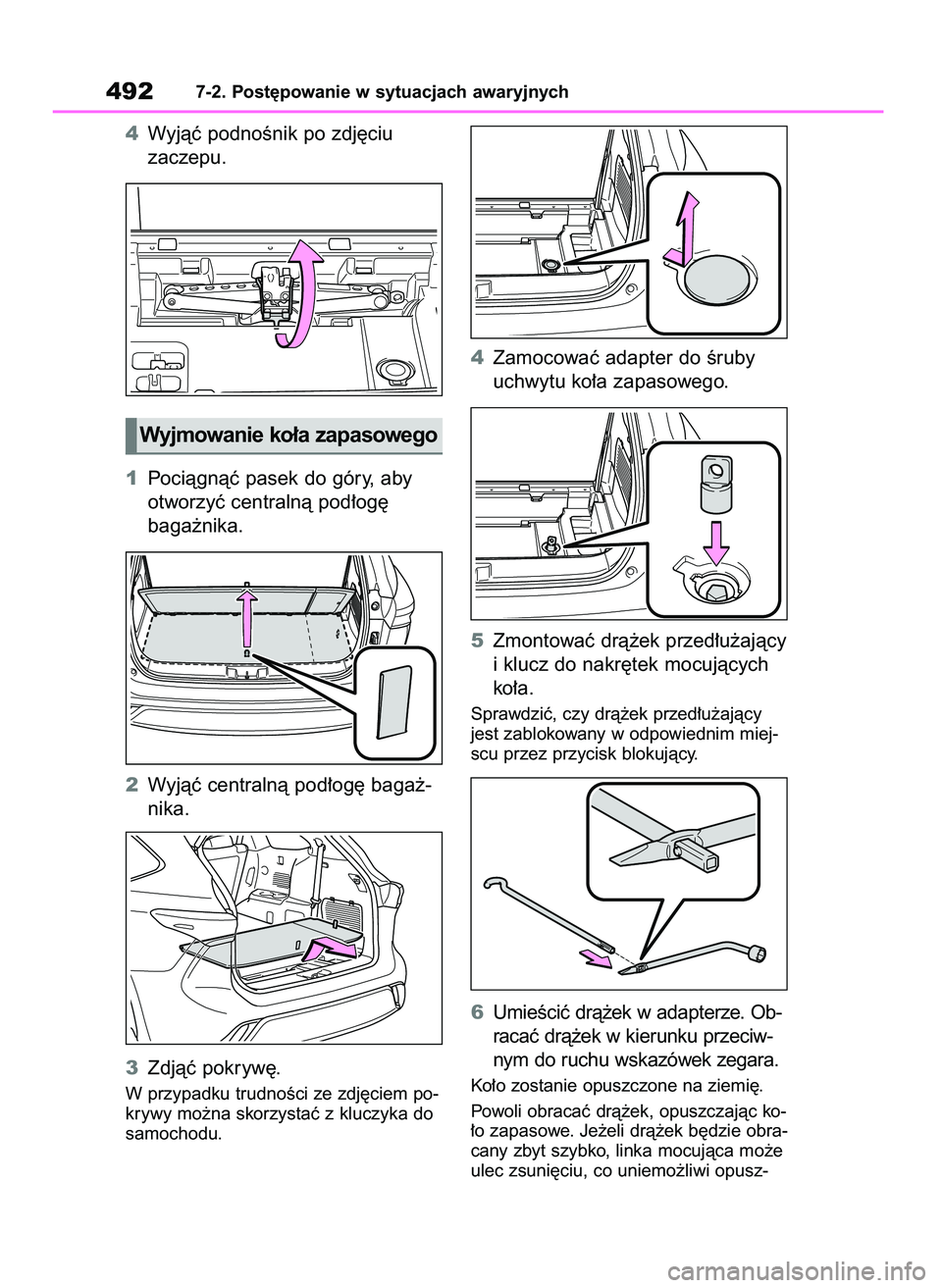

4Wyjàç podnoÊnik po zdj´ciu
zaczepu.
1Pociàgnàç pasek do góry, aby
otworzyç centralnà pod∏og´
baga˝nika.
2Wyjàç centralnà pod∏og´ baga˝-
nika.
3Zdjàç pokryw´.
W przypadku trudnoÊci ze zdj´ciem po-
krywy mo˝na skorzystaç z kluczyka do
samochodu.
4Zamocowaç adapter do Êruby
uchwytu ko∏a zapasowego.
5Zmontowaç drà˝ek przed∏u˝ajàcy
i klucz do nakr´tek mocujàcych
ko∏a.
Sprawdziç, czy drà˝ek przed∏u˝ajàcy
jest zablokowany w odpowiednim miej-
scu przez przycisk blokujàcy.
6UmieÊciç drà˝ek w adapterze. Ob-
racaç drà˝ek w kierunku przeciw-
nym do ruchu wskazówek zegara.
Ko∏o zostanie opuszczone na ziemi´.
Powoli obracaç drà˝ek, opuszczajàc ko-
∏o zapasowe. Je˝eli drà˝ek b´dzie obra-
cany zbyt szybko, linka mocujàca mo˝e
ulec zsuni´ciu, co uniemo˝liwi opusz-
4927-2. Post´powanie w sytuacjach awaryjnych
Wyjmowanie ko∏a zapasowego
56 Highlander HV OM48M30E 29/11/21 14:35 Page 492

czenie ko∏a zapasowego.
Je˝eli ko∏o zapasowe nie mo˝e zostaç
opuszczone:
S. 495

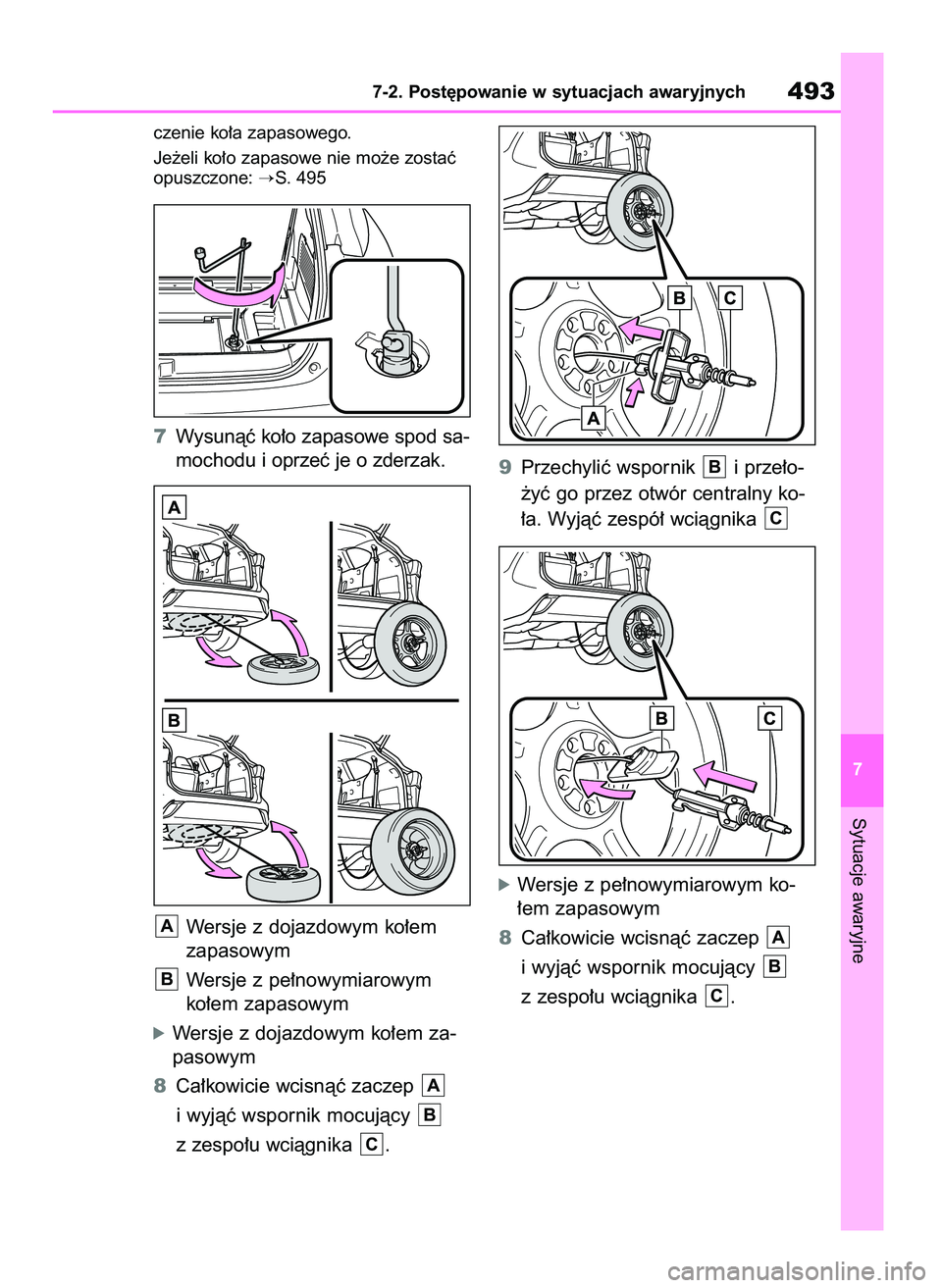

7Wysunàç ko∏o zapasowe spod sa-
mochodu i oprzeç je o zderzak.
Wersje z dojazdowym ko∏em
zapasowym
Wersje z pe∏nowymiarowym
ko∏em zapasowym
óWersje z dojazdowym ko∏em za-
pasowym
8Ca∏kowicie wcisnàç zaczep
i wyjàç wspornik mocujàcy
z zespo∏u wciàgnika .9Przechyliç wspornik i prze∏o-
˝yç go przez otwór centralny ko-
∏a. Wyjàç zespó∏ wciàgnika
óWersje z pe∏nowymiarowym ko-
∏em zapasowym
8Ca∏kowicie wcisnàç zaczep
i wyjàç wspornik mocujàcy
z zespo∏u wciàgnika .
C
B
A
C
B
C
B
A
B
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych493
7
56 Highlander HV OM48M30E 29/11/21 14:35 Page 493

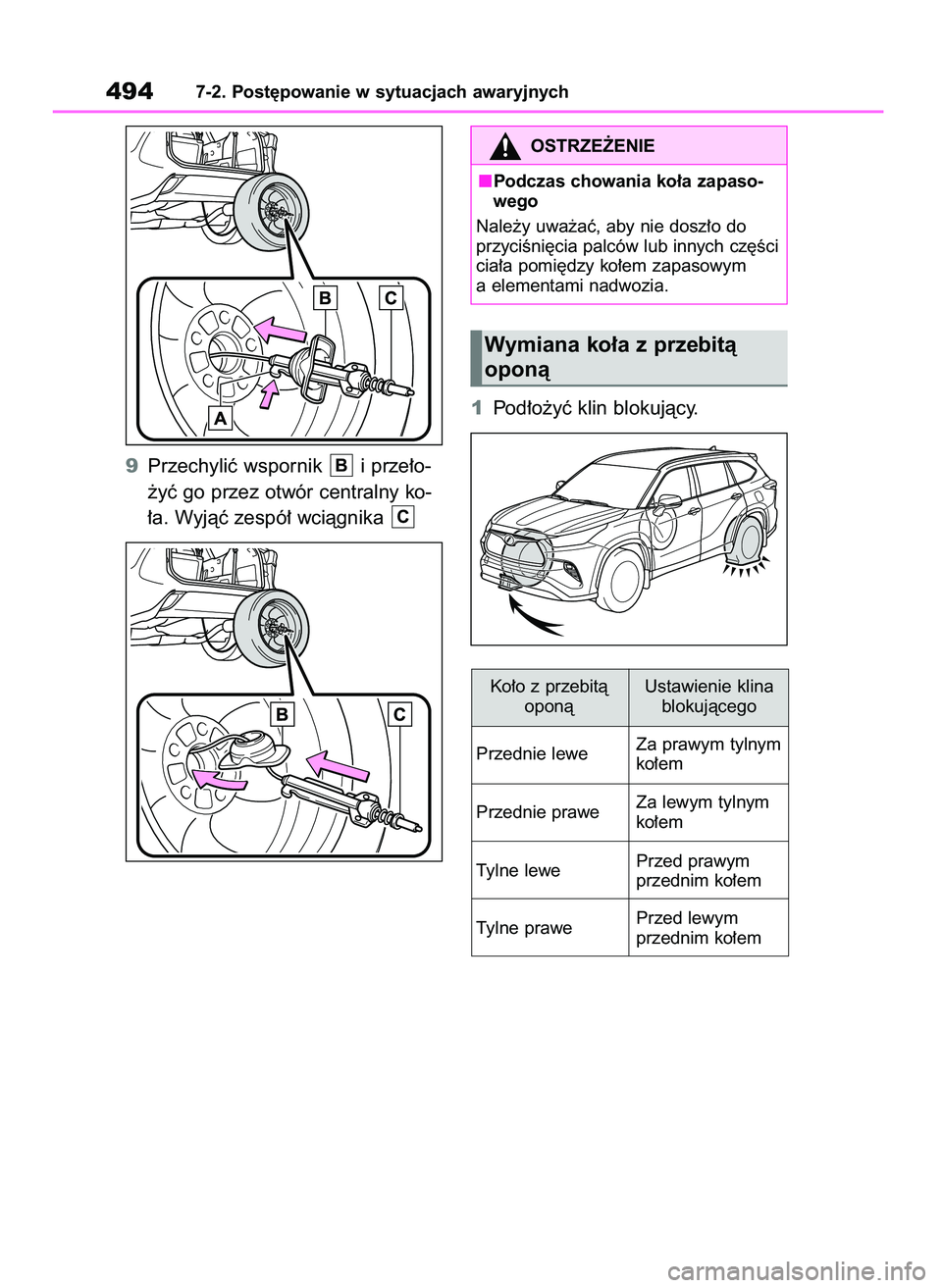

9Przechyliç wspornik i prze∏o-
˝yç go przez otwór centralny ko-
∏a. Wyjàç zespó∏ wciàgnika 1Pod∏o˝yç klin blokujàcy.
C
B
4947-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Podczas chowania ko∏a zapaso-
wego
Nale˝y uwa˝aç, aby nie dosz∏o do
przyciÊni´cia palców lub innych cz´Êci
cia∏a pomi´dzy ko∏em zapasowym
a elementami nadwozia.
Wymiana ko∏a z przebità
oponà
Ko∏o z przebità
oponàUstawienie klina
blokujàcego
Przednie leweZa prawym tylnym
ko∏em
Przednie praweZa lewym tylnym
ko∏em
Tylne lewePrzed prawym
przednim ko∏em
Tylne prawePrzed lewym
przednim ko∏em
56 Highlander HV OM48M30E 29/11/21 14:35 Page 494

2Poluzowaç nakr´tki mocujàce ko-
∏o (o jeden obrót).
3Obracajàc d∏onià element
podnoÊnika, doprowadziç do ze-
tkni´cia si´ g∏owicy podnoÊnika
z w∏aÊciwym punktem podwozia
samochodu.
Na spodniej stronie progów umieszczo-
ne sà znaczniki. Wskazujà one miejsca
przy∏o˝enia podnoÊnika.
4PodnieÊç samochód na tyle, aby
ko∏o unios∏o si´ nieco nad pod∏o˝e.
5Odkr´ciç wszystkie nakr´tki mo-
cujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po∏o˝yç je
stronà zewn´trznà do góry, aby nie do-sz∏o do zarysowania powierzchni obr´-
czy ko∏a.
Je˝eli nie mo˝na opuÊciç ko∏a za-
pasowego
W przypadku braku mo˝liwoÊci opusz-
czenia ko∏a zapasowego, mog∏o dojÊç
do jego nieprawid∏owego zamocowania.
Nale˝y wykonaç nast´pujàce czynnoÊci:
1Mocno dokr´ciç Êrub´ uchwytu ko∏a
zapasowego, obracajàc drà˝ek w kie-
runku zgodnym z ruchem wskazówek
zegara do us∏yszenia dwóch klikni´ç.
2Obracaç drà˝ek w kierunku przeciw-
nym do ruchu wskazówek zegara,
opuszczajàc ko∏o zapasowe.
Je˝eli mimo to ko∏o zapasowe nie mo˝e
byç opuszczone, nale˝y ponownie mocno
dokr´ciç Êrub´ mocujàcà uchwytu ko∏a
zapasowego, obracajàc drà˝ek w kierun-
ku ruchu wskazówek zegara. Nast´pnie
obróciç go co najmniej dwukrotnie w kie-
runku przeciwnym do ruchu wskazówek
zegara, aby opuÊciç ko∏o zapasowe.
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych495
7
56 Highlander HV OM48M30E 29/11/21 14:35 Page 495

Je˝eli nadal nie mo˝na opuÊciç ko∏a za-
pasowego, mog∏o dojÊç to przerwania
linki mocujàcej. W takiej sytuacji nale˝y
zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
1Usunàç zanieczyszczenia i wszel-
kie obce materia∏y z przylegajà-
cych do siebie powierzchni ko∏a
i piasty.
Pozostawienie nieoczyszczonych po-
wierzchni przylegania ko∏a i piasty mo˝e
spowodowaç poluzowanie si´ nakr´tek
mocujàcych podczas jazdy i w konse-
kwencji doprowadziç do odpadni´cia ko∏a.
4967-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Zak∏adanie ko∏a zapasowego
BezpoÊrednio po zakoƒczeniu jazdy
nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏ad hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy
obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie
tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a
mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci
lub powa˝nych obra˝eƒ cia∏a, w wy-
niku poluzowania nakr´tek i odpad-
ni´cia ko∏a, nale˝y przestrzegaç
poni˝szych zaleceƒ.
• Nigdy nie stosowaç oleju ani smaru
na Êrubach lub nakr´tkach mocujà-
cych ko∏a. Olej i smar mogà powo-
dowaç nadmierne dokr´cenie
nakr´tek mocujàcych ko∏a, co mo˝e
prowadziç do uszkodzenia nakr´tek
lub obr´czy ko∏a. Ponadto, olej lub
smar mo˝e spowodowaç poluzowa-
nie si´ nakr´tek mocujàcych ko∏a
i odpadni´cie ko∏a, co mo˝e byç
przyczynà wypadku i prowadziç do
Êmierci lub powa˝nych obra˝eƒ.
Usunàç olej lub smar ze Êrub lub
nakr´tek mocujàcych ko∏a.
• Po zmianie ko∏a nale˝y jak najszybciej
za pomocà klucza dynamometryczne-
go dokr´ciç nakr´tki mocujàce ko∏a
momentem 103 Nm (10,5 kGm).
• Do przykr´cenia ko∏a nale˝y u˝y-
waç wy∏àcznie nakr´tek specjalnie
do niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub
deformacji ko∏ków gwintowanych,
nakr´tek lub otworów w obr´czy
ko∏a nale˝y zleciç sprawdzenie
samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjali-
stycznemu warsztatowi.
• Nie nale˝y zak∏adaç mocno uszko-
dzonej os∏ony obr´czy ko∏a, poniewa˝
mo˝e ona odpaÊç podczas jazdy.
Nale˝y przestrzegaç poni˝szych za-
leceƒ.
Nieprzestrzeganie ich mo˝e dopro-
wadziç do powa˝nych obra˝eƒ cia∏a.
• Nie nale˝y zdejmowaç os∏ony obr´-
czy ko∏a d∏onià. Nale˝y zachowaç
ostro˝noÊç, aby uniknàç obra˝eƒ.
• Ko∏o zapasowe nale˝y ca∏kowicie
opuÊciç na ziemi´ przed wyj´ciem
go spod samochodu.
Wymiana ko∏a zapasowego
w wersjach z elektrycznie stero-
wanymi drzwiami baga˝nika
W przypadku np. wymiany ko∏a nale˝y
upewniç si´, ˝e elektryczne sterowa-
nie drzwi baga˝nika jest wy∏àczone.
(
S. 537) Zaniechanie tego grozi
przytrzaÊni´ciem d∏oni lub palców
w razie przypadkowego dotkni´cia
przycisku zamykania drzwi baga˝nika.
Zak∏adanie ko∏a zapasowego
56 Highlander HV OM48M30E 29/11/21 14:35 Page 496

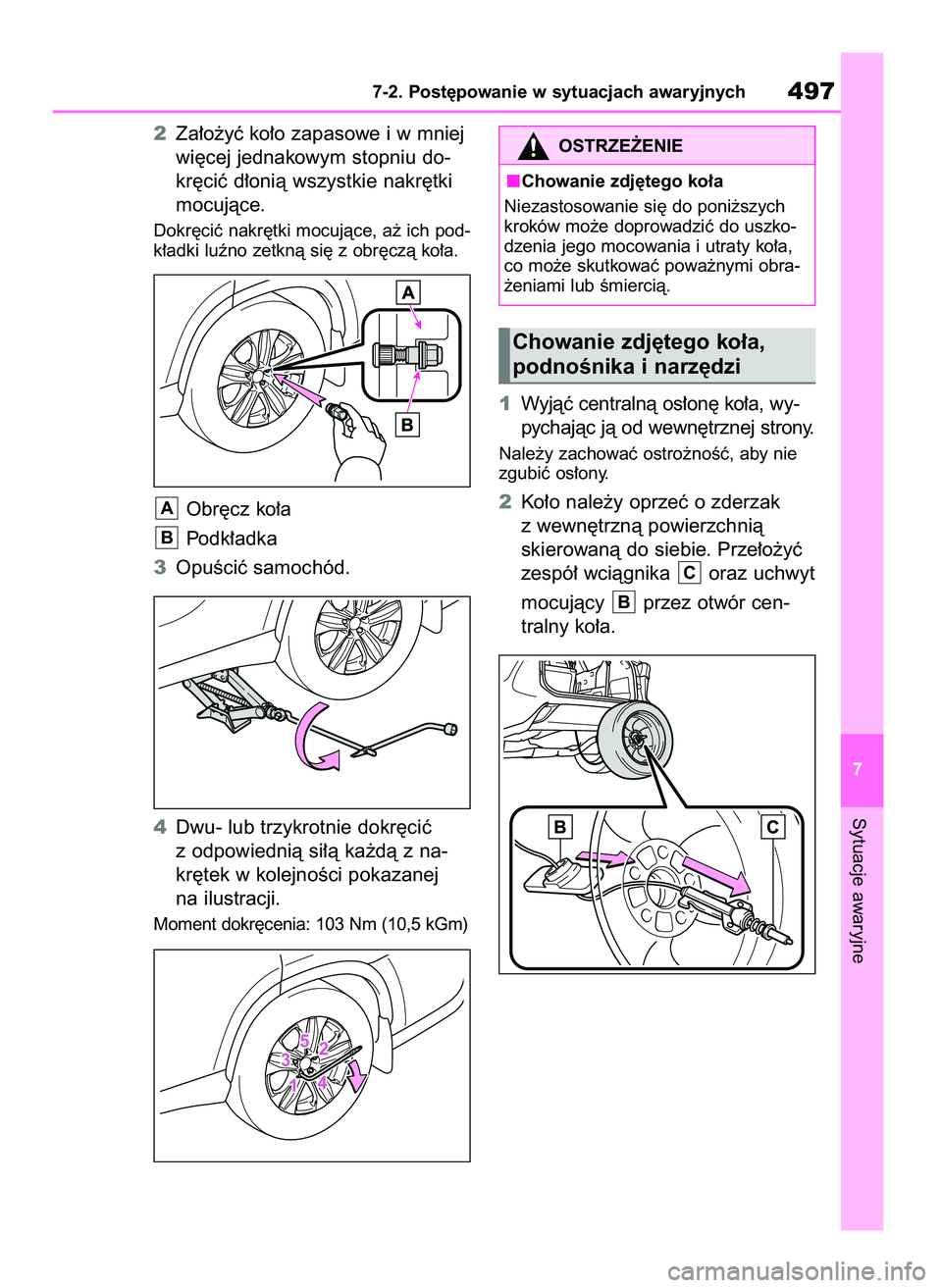

2Za∏o˝yç ko∏o zapasowe i w mniej
wi´cej jednakowym stopniu do-
kr´ciç d∏onià wszystkie nakr´tki
mocujàce.
Dokr´ciç nakr´tki mocujàce, a˝ ich pod-
k∏adki luêno zetknà si´ z obr´czà ko∏a.
Obr´cz ko∏a
Podk∏adka
3OpuÊciç samochód.
4Dwu- lub trzykrotnie dokr´ciç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej
na ilustracji.
Moment dokr´cenia: 103 Nm (10,5 kGm)
1Wyjàç centralnà os∏on´ ko∏a, wy-
pychajàc jà od wewn´trznej strony.
Nale˝y zachowaç ostro˝noÊç, aby nie
zgubiç os∏ony.
2Ko∏o nale˝y oprzeç o zderzak
z wewn´trznà powierzchnià
skierowanà do siebie. Prze∏o˝yç
zespó∏ wciàgnika oraz uchwyt
mocujàcy przez otwór cen-
tralny ko∏a.
B
C
B
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych497
7
OSTRZE˚ENIE
Chowanie zdj´tego ko∏a
Niezastosowanie si´ do poni˝szych
kroków mo˝e doprowadziç do uszko-
dzenia jego mocowania i utraty ko∏a,
co mo˝e skutkowaç powa˝nymi obra-
˝eniami lub Êmiercià.
Chowanie zdj´tego ko∏a,
podnoÊnika i narz´dzi
56 Highlander HV OM48M30E 29/11/21 14:35 Page 497

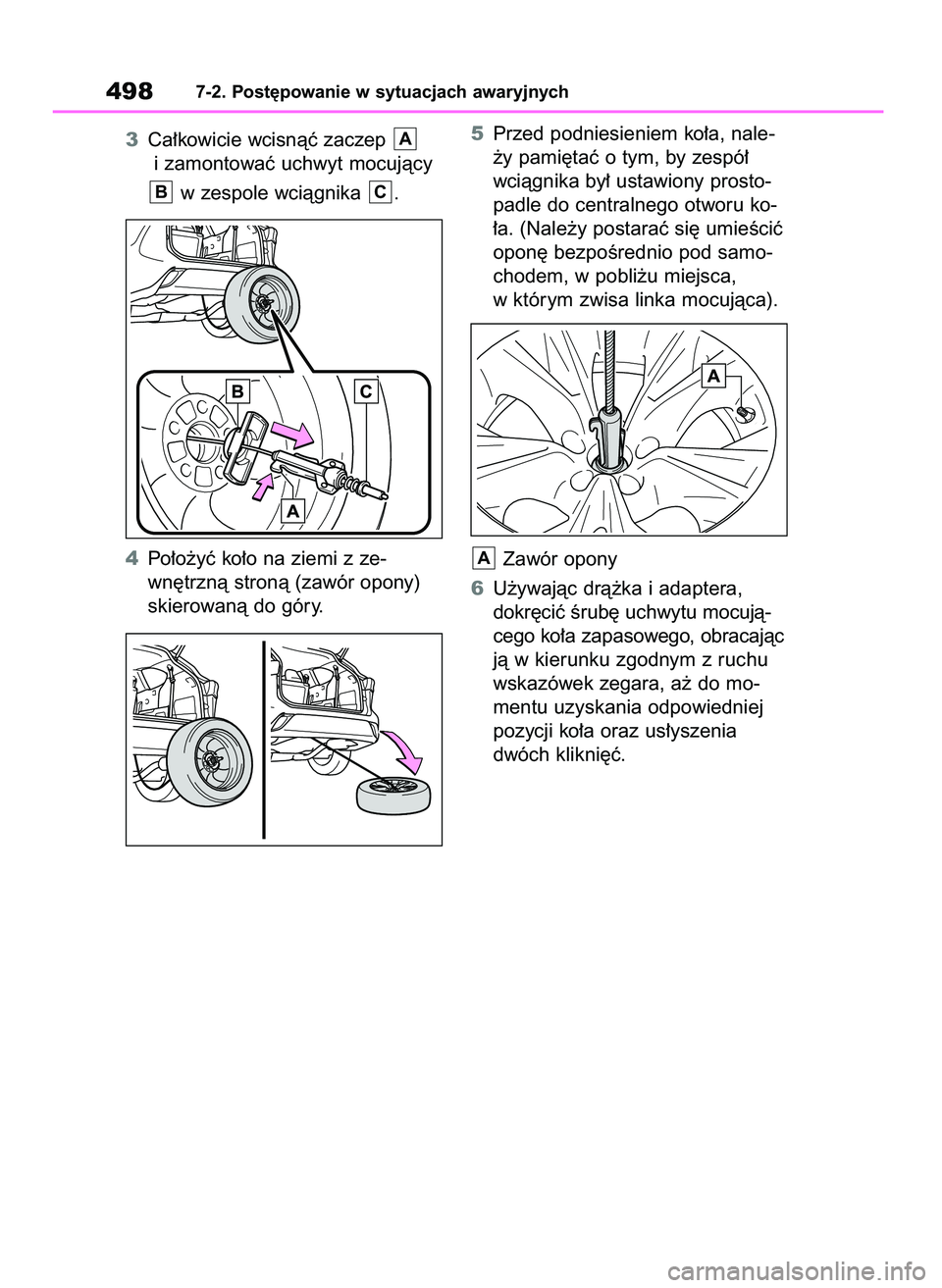

3Ca∏kowicie wcisnàç zaczep
i zamontowaç uchwyt mocujàcy
w zespole wciàgnika .
4Po∏o˝yç ko∏o na ziemi z ze-
wn´trznà stronà (zawór opony)
skierowanà do góry.5Przed podniesieniem ko∏a, nale-
˝y pami´taç o tym, by zespó∏
wciàgnika by∏ ustawiony prosto-
padle do centralnego otworu ko-
∏a. (Nale˝y postaraç si´ umieÊciç
opon´ bezpoÊrednio pod samo-
chodem, w pobli˝u miejsca,
w którym zwisa linka mocujàca).
Zawór opony
6U˝ywajàc drà˝ka i adaptera,
dokr´ciç Êrub´ uchwytu mocujà-
cego ko∏a zapasowego, obracajàc
jà w kierunku zgodnym z ruchu
wskazówek zegara, a˝ do mo-
mentu uzyskania odpowiedniej
pozycji ko∏a oraz us∏yszenia
dwóch klikni´ç.
A
CB
A
4987-2. Post´powanie w sytuacjach awaryjnych
56 Highlander HV OM48M30E 29/11/21 14:35 Page 498
