TOYOTA HIGHLANDER 2021 Manuale duso (in Italian)

59
1

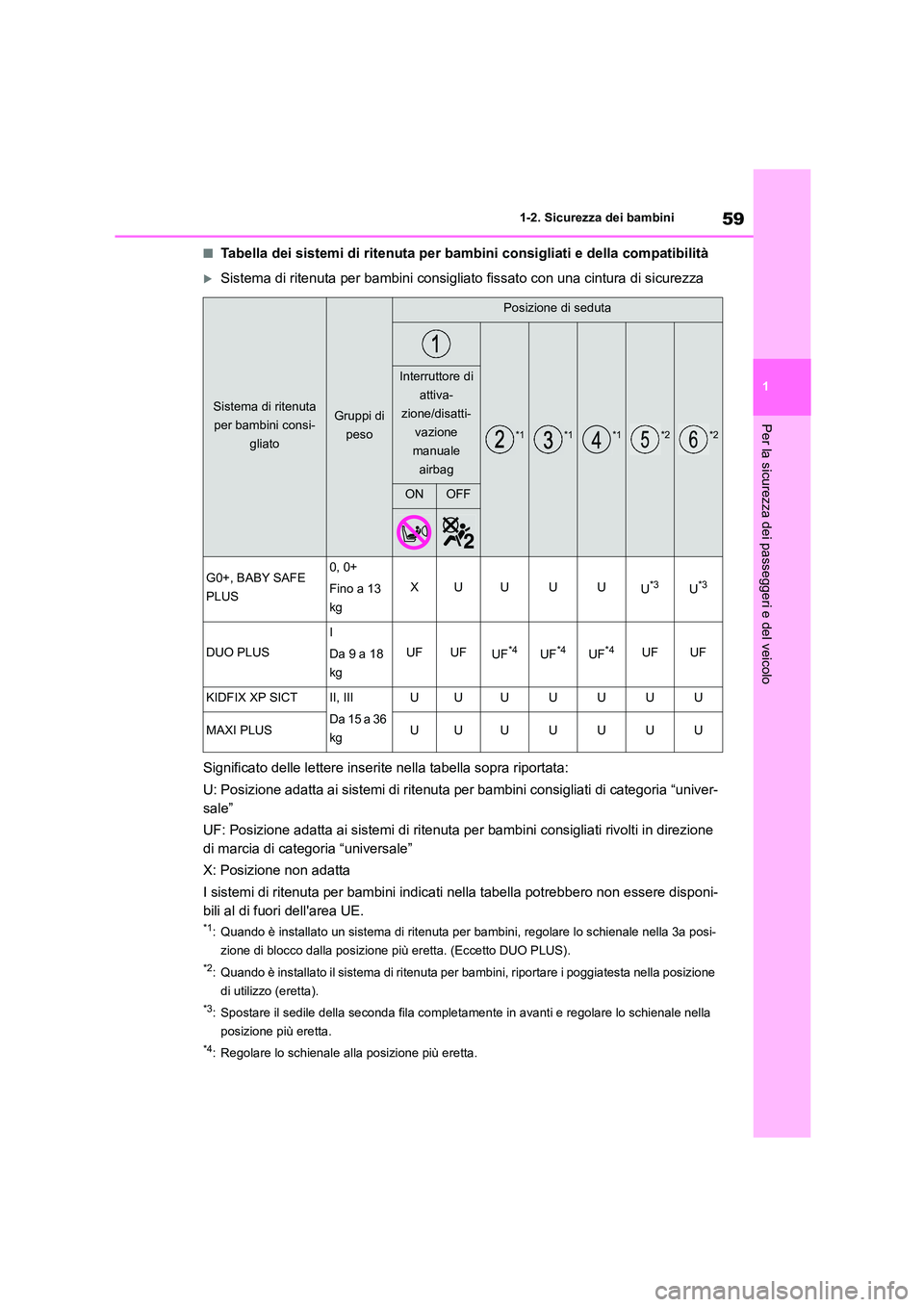

1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
■Tabella dei sistemi di ritenuta per bambini consigliati e della compatibilità
Sistema di ritenuta per bambini consigliato fissato con una cintura di sicurezza
Significato delle lettere inserite nella tabella sopra riportata:
U: Posizione adatta ai sistemi di ritenuta per bambini consigliati di categoria “univer-
sale”
UF: Posizione adatta ai sistemi di ritenuta per bambini consigliati rivolti in direzione
di marcia di categoria “universale”
X: Posizione non adatta
I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere disponi-
bili al di fuori dell'area UE.
*1: Quando è installato un sistema di ritenuta per bambini, regolare lo schienale nella 3a posi-
zione di blocco dalla posizione più eretta. (Eccetto DUO PLUS).
*2: Quando è installato il sistema di ritenuta per bambini, riportare i poggiatesta nella posizione
di utilizzo (eretta).
*3: Spostare il sedile della seconda fila completa mente in avanti e regolare lo schienale nella
posizione più eretta.
*4: Regolare lo schienale alla posizione più eretta.
Sistema di ritenuta
per bambini consi-
gliato
Gruppi di
peso
Posizione di seduta
*1*1*1*2*2
Interruttore di
attiva-
zione/disatti-
vazione
manuale
airbag
ONOFF
G0+, BABY SAFE
PLUS
0, 0+
Fino a 13
kg
XUUUUU*3U*3
DUO PLUS
I
Da 9 a 18
kg
UFUFUF*4UF*4UF*4UFUF
KIDFIX XP SICTII, III
Da 15 a 36
kg
UUUUUUU
MAXI PLUSUUUUUUU

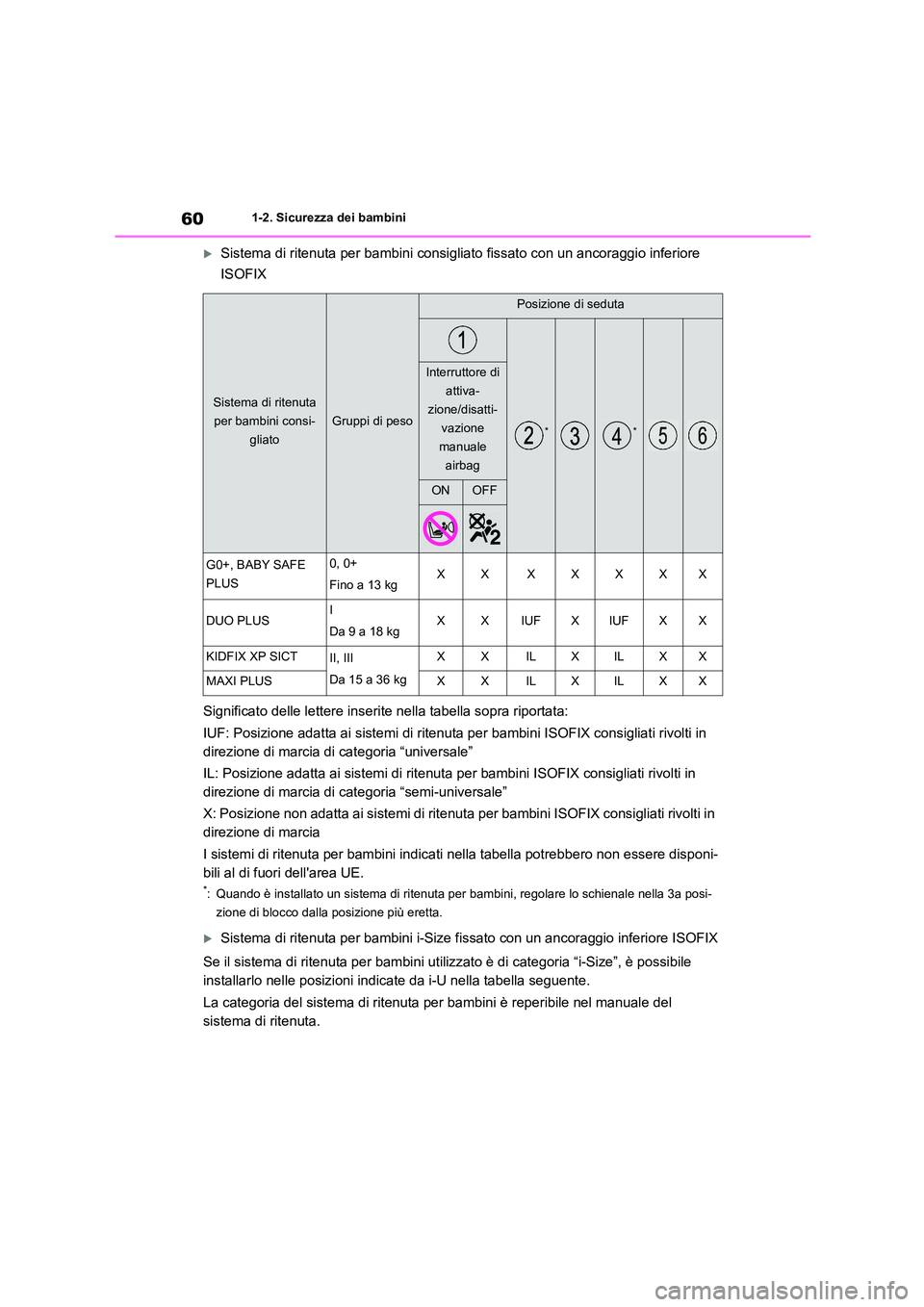

601-2. Sicurezza dei bambini
Sistema di ritenuta per bambini consigliato fissato con un ancoraggio inferiore
ISOFIX
Significato delle lettere inserite nella tabella sopra riportata:
IUF: Posizione adatta ai sistemi di ritenuta per bambini ISOFIX consigliati rivolti in
direzione di marcia di categoria “universale”
IL: Posizione adatta ai sistemi di ritenuta per bambini ISOFIX consigliati rivolti in
direzione di marcia di categoria “semi-universale”
X: Posizione non adatta ai sistemi di ritenuta per bambini ISOFIX consigliati rivolti in
direzione di marcia
I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere disponi-
bili al di fuori dell'area UE.
*: Quando è installato un sistema di ritenuta per bambini, regolare lo schienale nella 3a posi-
zione di blocco dalla posizione più eretta.
Sistema di ritenuta per bambini i-Size fissato con un ancoraggio inferiore ISOFIX
Se il sistema di ritenuta per bambini utilizzato è di categoria “i-Size”, è possibile
installarlo nelle posizioni indicate da i-U nella tabella seguente.
La categoria del sistema di ritenuta per bambini è reperibile nel manuale del
sistema di ritenuta.
Sistema di ritenuta
per bambini consi-
gliato
Gruppi di peso
Posizione di seduta
**
Interruttore di
attiva-
zione/disatti-
vazione
manuale
airbag
ONOFF
G0+, BABY SAFE
PLUS
0, 0+
Fino a 13 kgXXXXXXX
DUO PLUSI
Da 9 a 18 kgXXIUFXIUFXX
KIDFIX XP SICTII, III
Da 15 a 36 kg
XXILXILXX
MAXI PLUSXXILXILXX

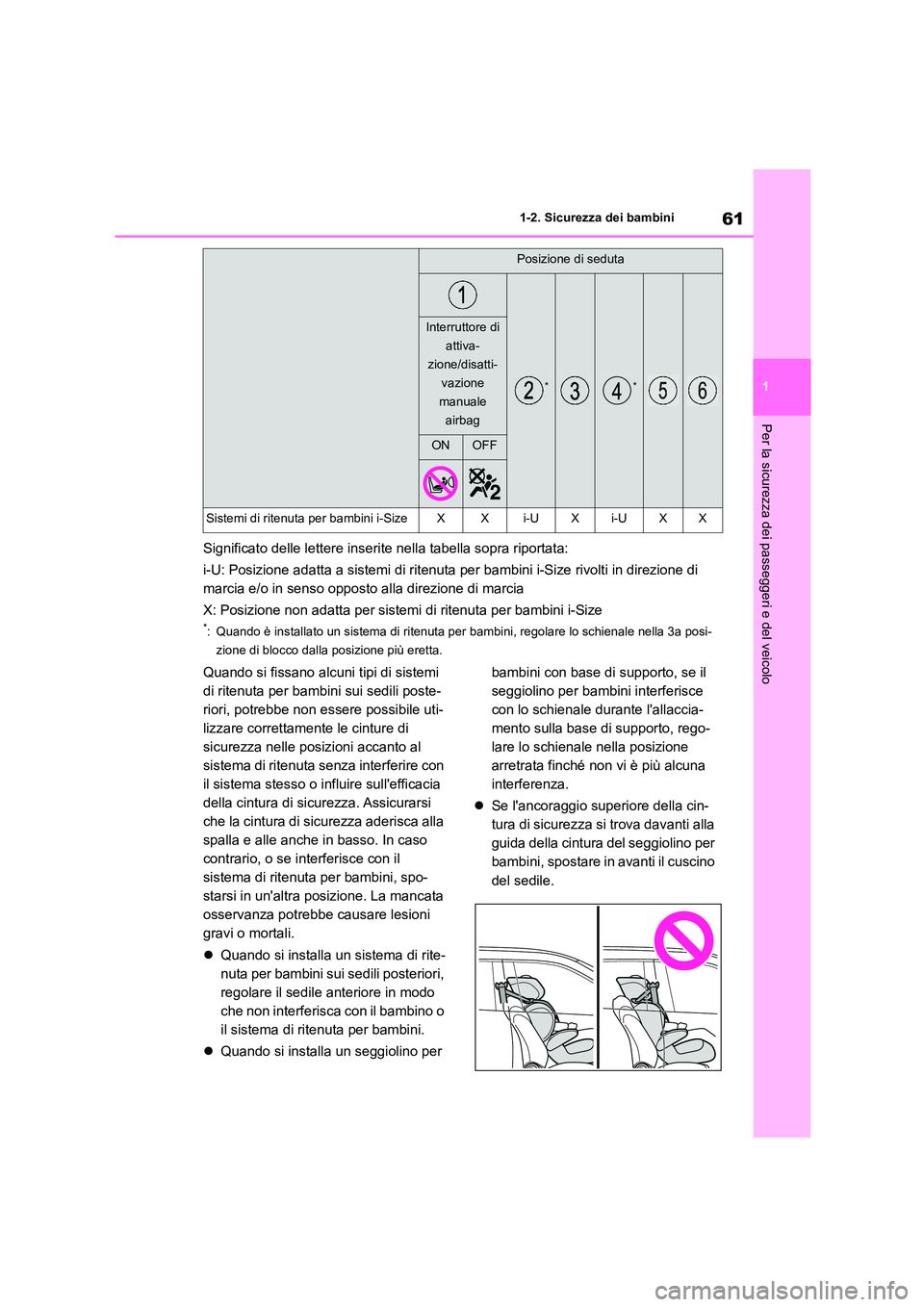

61
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
Significato delle lettere inserite nella tabella sopra riportata:
i-U: Posizione adatta a sistemi di ritenuta per bambini i-Size rivolti in direzione di
marcia e/o in senso opposto alla direzione di marcia
X: Posizione non adatta per sistemi di ritenuta per bambini i-Size
*: Quando è installato un sistema di ritenuta per bambini, regolare lo schienale nella 3a posi-
zione di blocco dalla posizione più eretta.
Quando si fissano alcuni tipi di sistemi
di ritenuta per bambini sui sedili poste-
riori, potrebbe non essere possibile uti-
lizzare correttamente le cinture di
sicurezza nelle posizioni accanto al
sistema di ritenuta senza interferire con
il sistema stesso o in fluire sull'efficacia
della cintura di sicurezza. Assicurarsi
che la cintura di sicurezza aderisca alla
spalla e alle anche in basso. In caso
contrario, o se interferisce con il
sistema di ritenuta per bambini, spo-
starsi in un'altra posizione. La mancata
osservanza potrebbe causare lesioni
gravi o mortali.
 Quando si installa un sistema di rite-
nuta per bambini sui sedili posteriori,
regolare il sedile anteriore in modo
che non interferisca con il bambino o
il sistema di ritenuta per bambini.
 Quando si installa un seggiolino per
bambini con base di supporto, se il
seggiolino per bambini interferisce
con lo schienale durante l'allaccia-
mento sulla base di supporto, rego-
lare lo schienale nella posizione
arretrata finché non vi è più alcuna
interferenza.
 Se l'ancoraggio superiore della cin-
tura di sicurezza si trova davanti alla
guida della cintura del seggiolino per
bambini, spostare in avanti il cuscino
del sedile.
Posizione di seduta
**
Interruttore di
attiva-
zione/disatti-
vazione
manuale
airbag
ONOFF
Sistemi di ritenuta per bambini i-SizeXXi-UXi-UXX

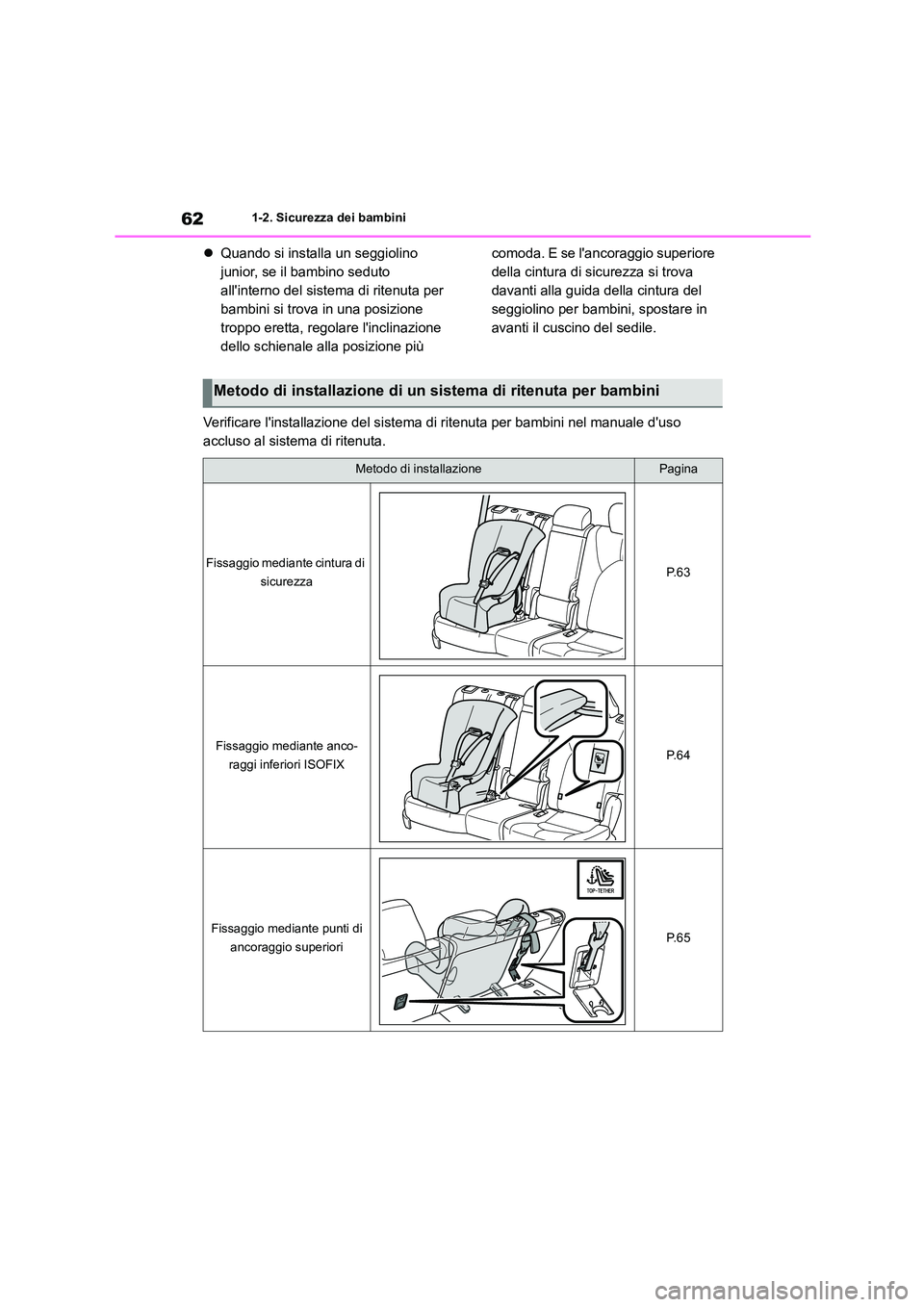

621-2. Sicurezza dei bambini
Quando si installa un seggiolino
junior, se il bambino seduto
all'interno del sistema di ritenuta per
bambini si trova in una posizione
troppo eretta, regolare l'inclinazione
dello schienale alla posizione più
comoda. E se l'ancoraggio superiore
della cintura di sicurezza si trova
davanti alla guida della cintura del
seggiolino per bambini, spostare in
avanti il cuscino del sedile.
Verificare l'installazione del sistema di ritenuta per bambini nel manuale d'uso
accluso al sistema di ritenuta.
Metodo di installazione di un si stema di ritenuta per bambini
Metodo di installazionePagina
Fissaggio mediante cintura di
sicurezzaP. 6 3
Fissaggio mediante anco-
raggi inferiori ISOFIXP. 6 4
Fissaggio mediante punti di
ancoraggio superioriP. 6 5

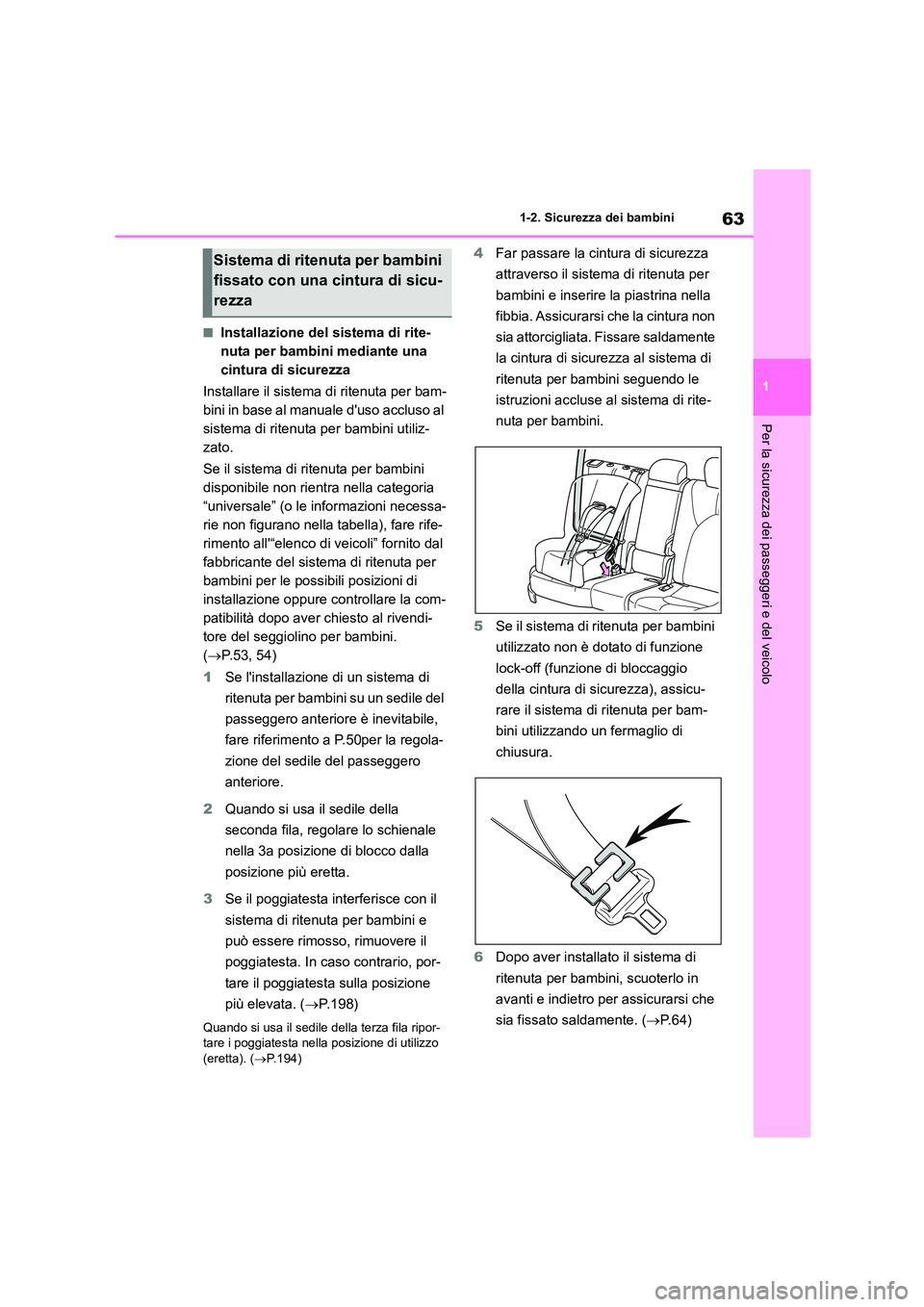

63
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
■Installazione del sistema di rite-
nuta per bambini mediante una
cintura di sicurezza
Installare il sistema di ritenuta per bam-
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
Se il sistema di ritenuta per bambini
disponibile non rientra nella categoria
“universale” (o le informazioni necessa-
rie non figurano nella tabella), fare rife-
rimento all'“elenco di veicoli” fornito dal
fabbricante del sistema di ritenuta per
bambini per le possibili posizioni di
installazione oppure controllare la com-
patibilità dopo aver chiesto al rivendi-
tore del seggiolino per bambini.
( P.53, 54)
1 Se l'installazione di un sistema di
ritenuta per bambini su un sedile del
passeggero anteriore è inevitabile,
fare riferimento a P.50per la regola-
zione del sedile del passeggero
anteriore.
2 Quando si usa il sedile della
seconda fila, regolare lo schienale
nella 3a posizione di blocco dalla
posizione più eretta.
3 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e
può essere rimosso, rimuovere il
poggiatesta. In caso contrario, por-
tare il poggiatesta sulla posizione
più elevata. ( P.198)
Quando si usa il sedile della terza fila ripor- tare i poggiatesta nella posizione di utilizzo
(eretta). ( P.194)
4Far passare la cintura di sicurezza
attraverso il sistema di ritenuta per
bambini e inserire la piastrina nella
fibbia. Assicurarsi che la cintura non
sia attorcigliata. Fissare saldamente
la cintura di sicurezza al sistema di
ritenuta per bambini seguendo le
istruzioni accluse al sistema di rite-
nuta per bambini.
5 Se il sistema di ritenuta per bambini
utilizzato non è dotato di funzione
lock-off (funzione di bloccaggio
della cintura di si curezza), assicu-
rare il sistema di ritenuta per bam-
bini utilizzando un fermaglio di
chiusura.
6 Dopo aver installato il sistema di
ritenuta per bambini, scuoterlo in
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P. 6 4 )
Sistema di ritenuta per bambini
fissato con una cintura di sicu-
rezza

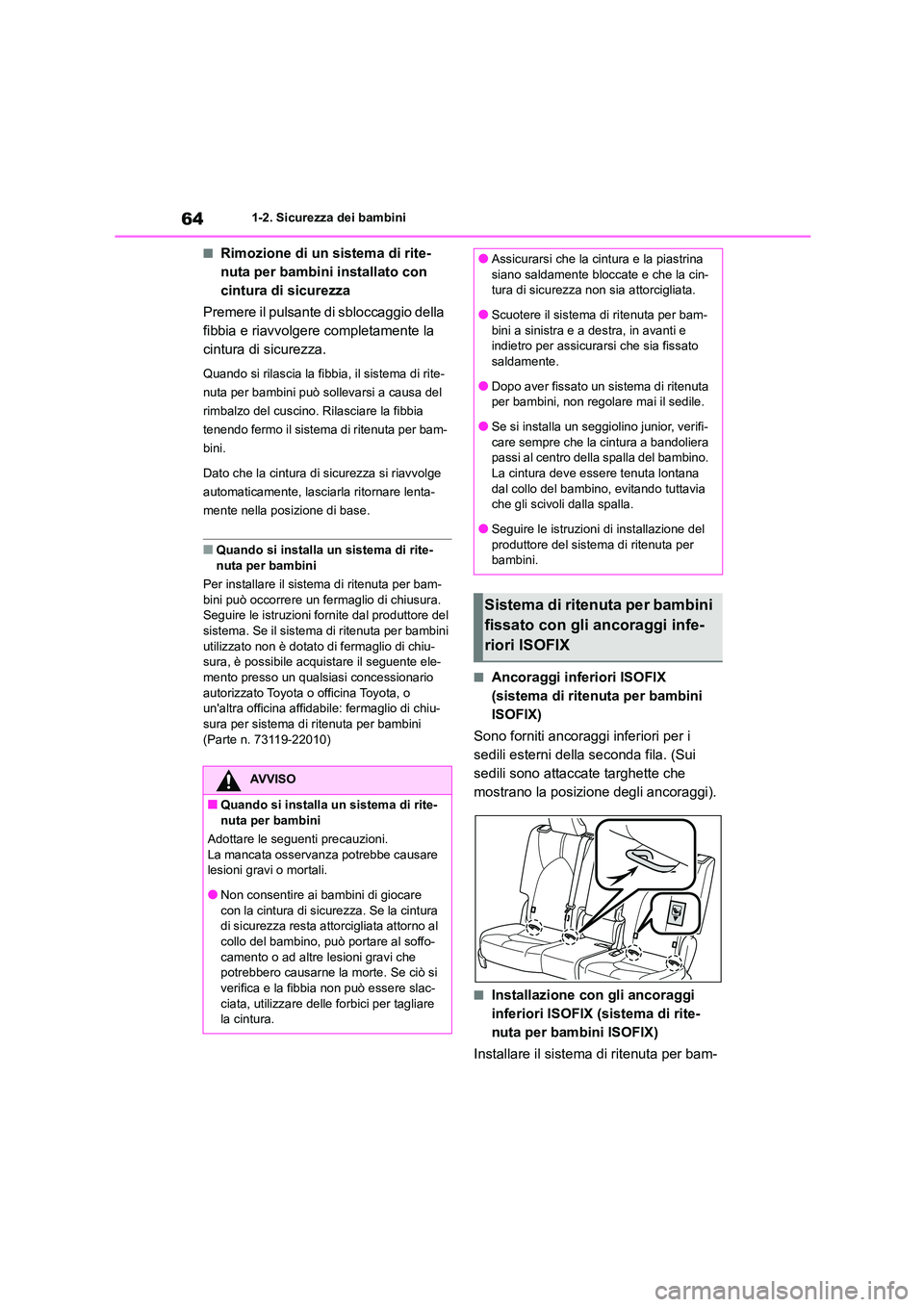

641-2. Sicurezza dei bambini
■Rimozione di un sistema di rite-
nuta per bambini installato con
cintura di sicurezza
Premere il pulsante di sbloccaggio della
fibbia e riavvolgere completamente la
cintura di sicurezza.
Quando si rilascia la fibbi a, il sistema di rite-
nuta per bambini può sollevarsi a causa del
rimbalzo del cuscino. Rilasciare la fibbia
tenendo fermo il sistema di ritenuta per bam-
bini.
Dato che la cintura di sicurezza si riavvolge
automaticamente, lasciarla ritornare lenta-
mente nella posizione di base.
■Quando si installa un sistema di rite- nuta per bambini
Per installare il sistema di ritenuta per bam-
bini può occorrere un fermaglio di chiusura.
Seguire le istruzioni fornite dal produttore del sistema. Se il sistema di ritenuta per bambini
utilizzato non è dotato di fermaglio di chiu-
sura, è possibile acqui stare il seguente ele- mento presso un qualsiasi concessionario
autorizzato Toyota o officina Toyota, o
un'altra officina affidabile: fermaglio di chiu- sura per sistema di ritenuta per bambini
(Parte n. 73119-22010)
■Ancoraggi inferiori ISOFIX
(sistema di ritenuta per bambini
ISOFIX)
Sono forniti ancoraggi inferiori per i
sedili esterni della seconda fila. (Sui
sedili sono attaccate targhette che
mostrano la posizione degli ancoraggi).
■Installazione con gli ancoraggi
inferiori ISOFIX (sistema di rite-
nuta per bambini ISOFIX)
Installare il sistema di ritenuta per bam-
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
●Non consentire ai bambini di giocare con la cintura di sicurezza. Se la cintura
di sicurezza resta attorcigliata attorno al
collo del bambino, può portare al soffo- camento o ad altre lesioni gravi che
potrebbero causarne la morte. Se ciò si
verifica e la fibbia non può essere slac- ciata, utilizzare delle forbici per tagliare
la cintura.
●Assicurarsi che la cintura e la piastrina
siano saldamente bloccate e che la cin-
tura di sicurezza non sia attorcigliata.
●Scuotere il sistema di ritenuta per bam-
bini a sinistra e a destra, in avanti e
indietro per assicurarsi che sia fissato saldamente.
●Dopo aver fissato un sistema di ritenuta
per bambini, non regolare mai il sedile.
●Se si installa un seggi olino junior, verifi- care sempre che la cintura a bandoliera
passi al centro della spalla del bambino.
La cintura deve essere tenuta lontana dal collo del bambino, evitando tuttavia
che gli scivoli dalla spalla.
●Seguire le istruzioni di installazione del produttore del sistema di ritenuta per
bambini.
Sistema di ritenuta per bambini
fissato con gli ancoraggi infe-
riori ISOFIX

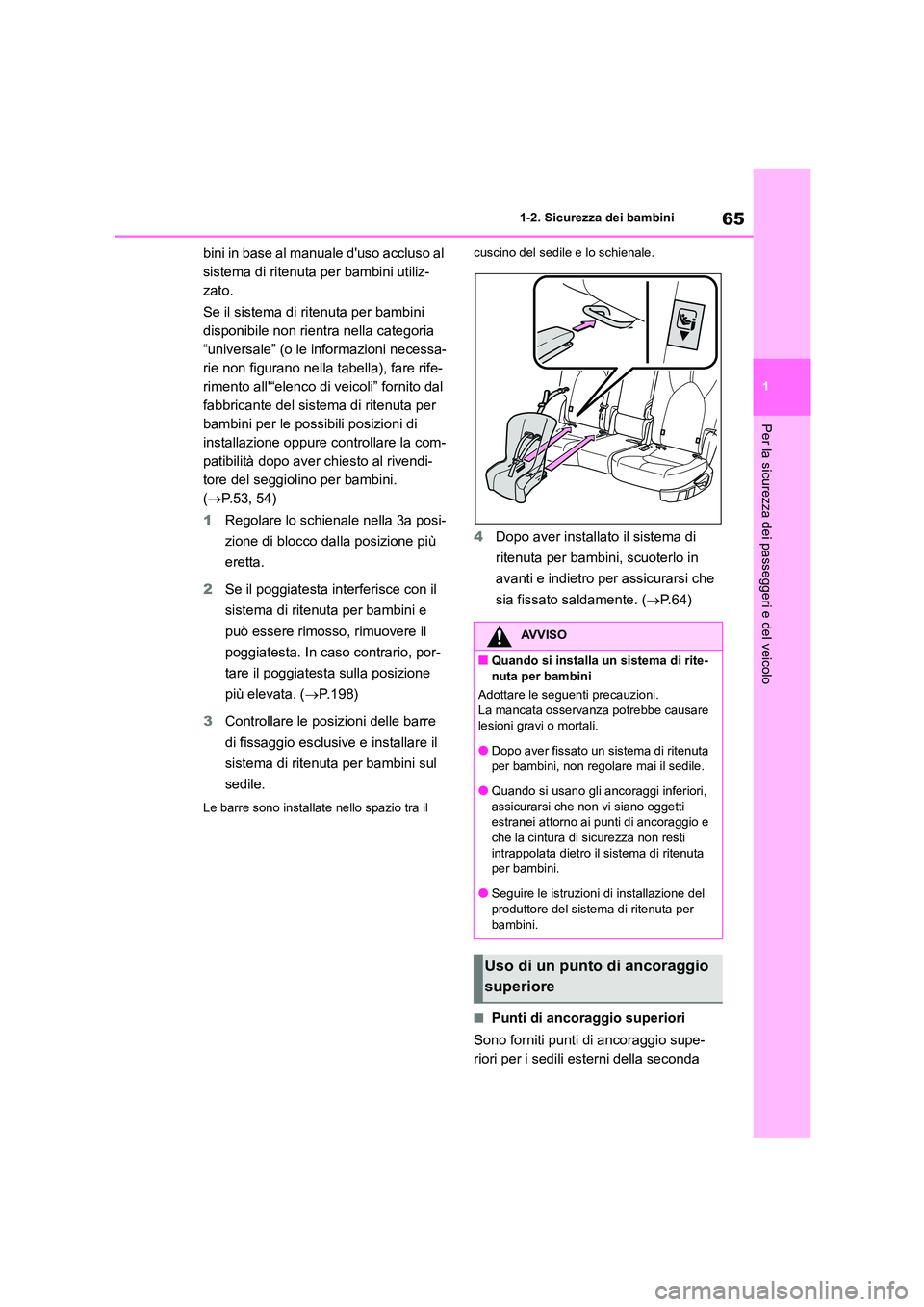

65
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
Se il sistema di ritenuta per bambini
disponibile non rientra nella categoria
“universale” (o le informazioni necessa-
rie non figurano nella tabella), fare rife-
rimento all'“elenco di veicoli” fornito dal
fabbricante del sistema di ritenuta per
bambini per le possibili posizioni di
installazione oppure controllare la com-
patibilità dopo aver chiesto al rivendi-
tore del seggiolino per bambini.
( P.53, 54)
1 Regolare lo schienale nella 3a posi-
zione di blocco dalla posizione più
eretta.
2 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e
può essere rimosso, rimuovere il
poggiatesta. In caso contrario, por-
tare il poggiatesta sulla posizione
più elevata. ( P.198)
3 Controllare le posizioni delle barre
di fissaggio esclusive e installare il
sistema di ritenuta per bambini sul
sedile.
Le barre sono installate nello spazio tra il
cuscino del sedile e lo schienale.
4 Dopo aver installato il sistema di
ritenuta per bambini, scuoterlo in
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P. 6 4 )
■Punti di ancoraggio superiori
Sono forniti punti di ancoraggio supe-
riori per i sedili esterni della seconda
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare mai il sedile.
●Quando si usano gli ancoraggi inferiori,
assicurarsi che non vi siano oggetti estranei attorno ai punti di ancoraggio e
che la cintura di sicurezza non resti
intrappolata dietro il sistema di ritenuta per bambini.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per
bambini.
Uso di un punto di ancoraggio
superiore

661-2. Sicurezza dei bambini
fila:
Utilizzare i punti di ancoraggio superiori
per fissare la cinghia superiore.
Punti di ancoraggio superiori
Cinghia superiore
■Fissaggio della cinghia superiore
ai punti di ancoraggio superiori
Installare il sistema di ritenuta per bam-
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
1 Regolare lo schienale nella 3a posi-
zione di blocco dalla posizione più
eretta.
Se il poggiatesta interferisce con l'installa-
zione del sistema di ritenuta per bambini o della cinghia superiore e può essere
rimosso, rimuovere il poggiatesta. ( P.198)
2Aprire la copertura del punto di
ancoraggio superiore, inserire il
gancio nel punto di ancoraggio e
quindi stringere la cinghia supe-
riore.
Assicurarsi che la cinghia superiore sia sal- damente inserita. ( P. 6 4 )
Quando si installa il sistema di ritenuta per
bambini con il poggiatesta sollevato, avere
cura di far passare la cinghia superiore sotto il poggiatesta.
Gancio
Cinghia superiore
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Fissare saldamente la cinghia superiore
e accertarsi che la cintura non sia attor- cigliata.
●Fissare la cinghia superiore esclusiva-
mente al punto di ancoraggio superiore del sedile sul quale è installato il
sistema di ritenuta per bambini.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare mai il sedile.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per bambini.
●Quando si installa il sistema di ritenuta
per bambini con il poggiatesta sollevato, dopo aver sollevato il poggiatesta e fis-
sato il punto di ancoraggio superiore,
non abbassare il poggiatesta.
NOTA
■Punti di ancoraggio superiori
Quando non si utilizza, accertarsi di chiu- dere il coperchio. Se il coperchio rimane
aperto può subire danni.

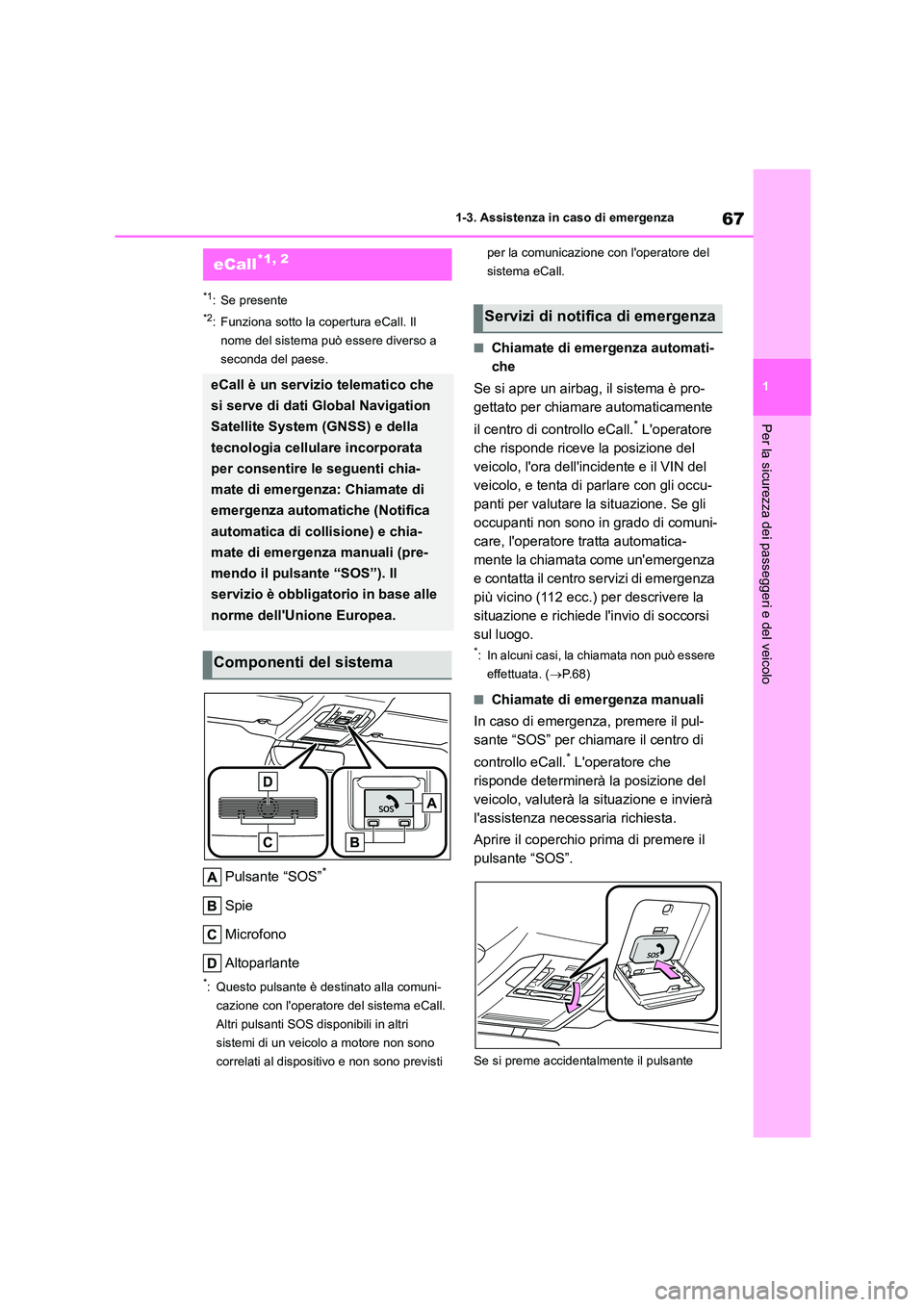

67
1
1-3. Assistenza in caso di emergenza
Per la sicurezza dei passeggeri e del veicolo
1-3.Assistenza in caso di emergenza
*1: Se presente
*2: Funziona sotto la copertura eCall. Il
nome del sistema può essere diverso a
seconda del paese.
Pulsante “SOS”*
Spie
Microfono
Altoparlante
*: Questo pulsante è destinato alla comuni-
cazione con l'operatore del sistema eCall.
Altri pulsanti SOS disponibili in altri
sistemi di un veicolo a motore non sono
correlati al disposit ivo e non sono previsti
per la comunicazione con l'operatore del
sistema eCall.
■Chiamate di emergenza automati-
che
Se si apre un airbag, il sistema è pro-
gettato per chiamare automaticamente
il centro di controllo eCall.* L'operatore
che risponde riceve la posizione del
veicolo, l'ora dell'incidente e il VIN del
veicolo, e tenta di parlare con gli occu-
panti per valutare la situazione. Se gli
occupanti non sono in grado di comuni-
care, l'operatore tratta automatica-
mente la chiamata come un'emergenza
e contatta il centro servizi di emergenza
più vicino (112 ecc.) per descrivere la
situazione e richiede l'invio di soccorsi
sul luogo.
*: In alcuni casi, la chiamata non può essere
effettuata. ( P.68)
■Chiamate di emergenza manuali
In caso di emergenza, premere il pul-
sante “SOS” per chiamare il centro di
controllo eCall.* L'operatore che
risponde determinerà la posizione del
veicolo, valuterà la situazione e invierà
l'assistenza necessaria richiesta.
Aprire il coperchio prima di premere il
pulsante “SOS”.
Se si preme accidentalmente il pulsante
eCall*1, 2
eCall è un servizio telematico che
si serve di dati Global Navigation
Satellite System (GNSS) e della
tecnologia cellulare incorporata
per consentire le seguenti chia-
mate di emergenza: Chiamate di
emergenza automatiche (Notifica
automatica di collisione) e chia-
mate di emergenza manuali (pre-
mendo il pulsante “SOS”). Il
servizio è obbligatorio in base alle
norme dell'Unione Europea.
Componenti del sistema
Servizi di notifica di emergenza

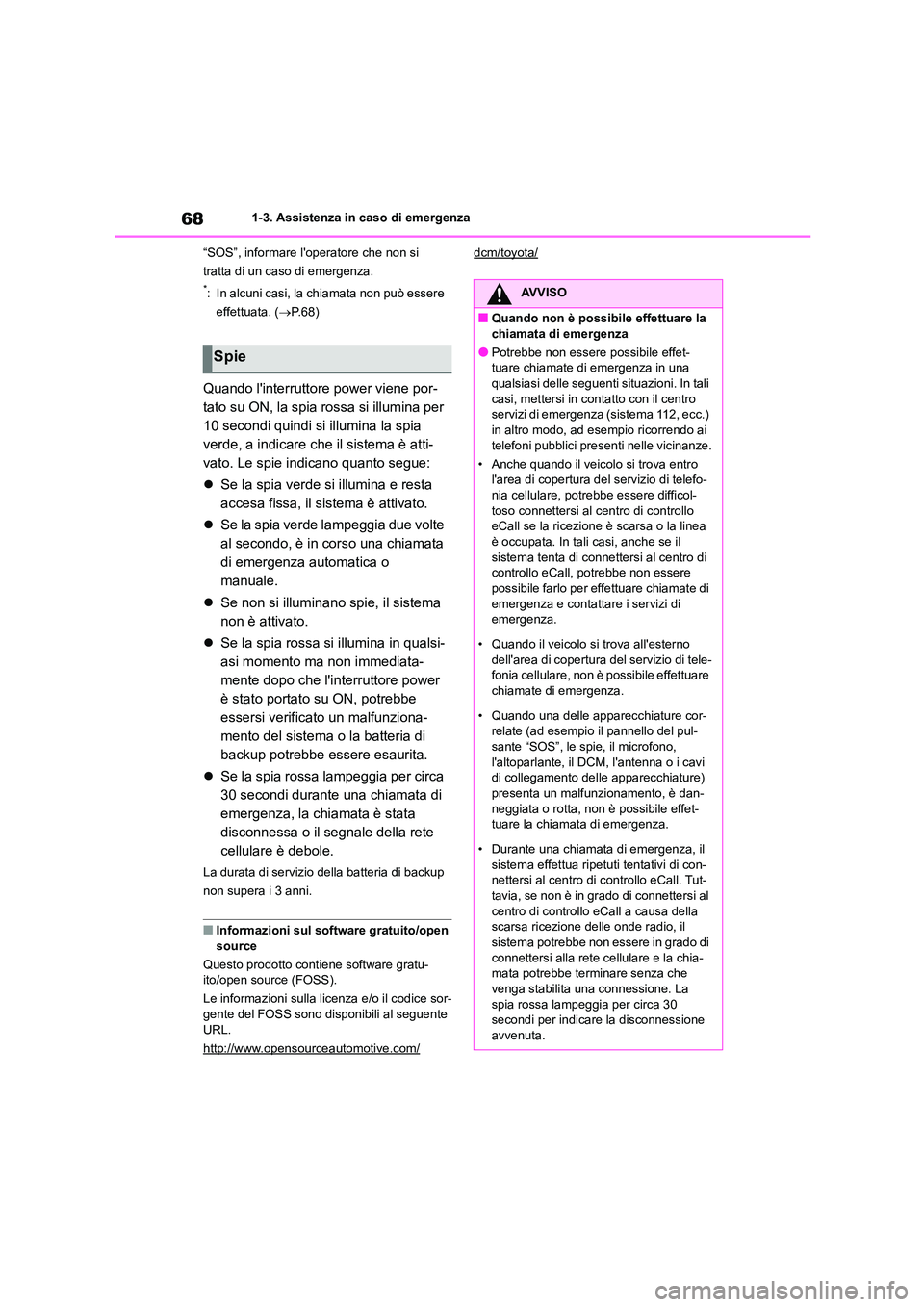

681-3. Assistenza in caso di emergenza
“SOS”, informare l'operatore che non si
tratta di un caso di emergenza.
*: In alcuni casi, la chiamata non può essere
effettuata. ( P. 6 8 )
Quando l'interruttore power viene por-
tato su ON, la spia rossa si illumina per
10 secondi quindi si illumina la spia
verde, a indicare che il sistema è atti-
vato. Le spie indicano quanto segue:
 Se la spia verde si illumina e resta
accesa fissa, il si stema è attivato.
 Se la spia verde lampeggia due volte
al secondo, è in corso una chiamata
di emergenza automatica o
manuale.
 Se non si illuminano spie, il sistema
non è attivato.
 Se la spia rossa si illumina in qualsi-
asi momento ma non immediata-
mente dopo che l'interruttore power
è stato portato su ON, potrebbe
essersi verificato un malfunziona-
mento del sistema o la batteria di
backup potrebbe essere esaurita.
 Se la spia rossa lampeggia per circa
30 secondi durante una chiamata di
emergenza, la chiamata è stata
disconnessa o il segnale della rete
cellulare è debole.
La durata di servizio della batteria di backup
non supera i 3 anni.
■Informazioni sul software gratuito/open
source
Questo prodotto contiene software gratu- ito/open source (FOSS).
Le informazioni sulla licenza e/o il codice sor-
gente del FOSS sono di sponibili al seguente
URL.
http://www.opensourceautomotive.com/
dcm/toyota/
Spie
AVVISO
■Quando non è possibile effettuare la chiamata di emergenza
●Potrebbe non essere possibile effet-
tuare chiamate di emergenza in una
qualsiasi delle seguenti situazioni. In tali casi, mettersi in contatto con il centro
servizi di emergenza (sistema 112, ecc.)
in altro modo, ad esempio ricorrendo ai telefoni pubblici pres enti nelle vicinanze.
• Anche quando il veicolo si trova entro
l'area di copertura del servizio di telefo-
nia cellulare, potrebbe essere difficol- toso connettersi al centro di controllo
eCall se la ricezione è scarsa o la linea
è occupata. In tali casi, anche se il sistema tenta di connettersi al centro di
controllo eCall, potrebbe non essere
possibile farlo per effettuare chiamate di emergenza e contattare i servizi di
emergenza.
• Quando il veicolo si trova all'esterno dell'area di copertura del servizio di tele-
fonia cellulare, non è possibile effettuare
chiamate di emergenza.
• Quando una delle apparecchiature cor- relate (ad esempio il pannello del pul-
sante “SOS”, le spie, il microfono,
l'altoparlante, il DCM, l'antenna o i cavi di collegamento delle apparecchiature)
presenta un malfunzionamento, è dan-
neggiata o rotta, non è possibile effet- tuare la chiamata di emergenza.
• Durante una chiamata di emergenza, il
sistema effettua ripetuti tentativi di con- nettersi al centro di controllo eCall. Tut-
tavia, se non è in grado di connettersi al
centro di controllo eCall a causa della scarsa ricezione delle onde radio, il
sistema potrebbe non essere in grado di
connettersi alla rete cellulare e la chia- mata potrebbe terminare senza che
venga stabilita una connessione. La
spia rossa lampeggia per circa 30 secondi per indicare la disconnessione
avvenuta.
