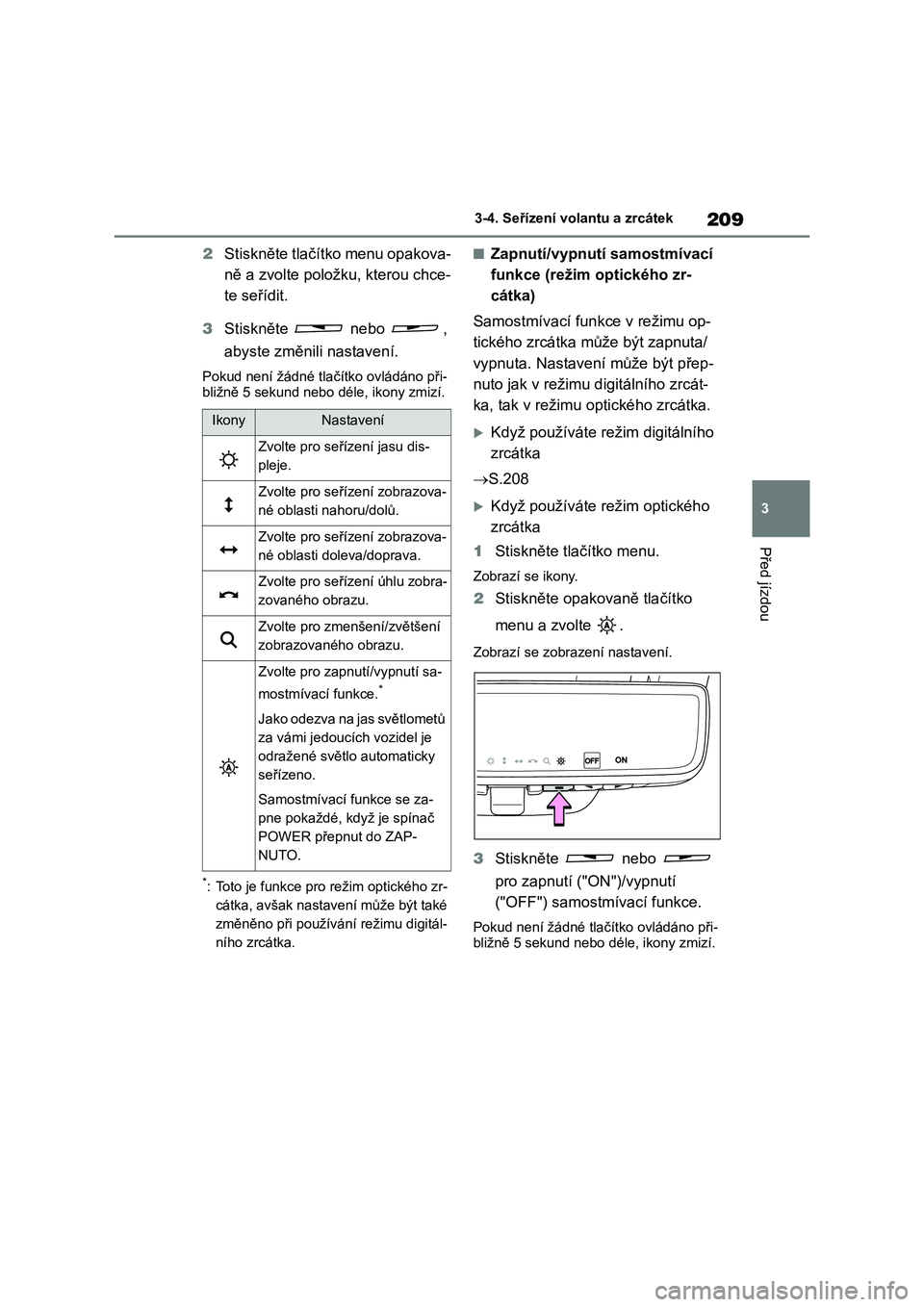

Page 211 of 582

209
3
3-4. Seřízení volantu a zrcátek
Před jízdou
2 Stiskněte tlačítko menu opakova-
ně a zvolte položku, kterou chce-
te seřídit.
3 Stiskněte nebo ,
abyste změnili nastavení.
Pokud není žádné tlačítko ovládáno při-
bližně 5 sekund nebo déle, ikony zmizí.
*: Toto je funkce pro režim optického zr-
cátka, avšak nastavení může být také
změněno při používání režimu digitál-
ního zrcátka.
■Zapnutí/vypnutí samostmívací
funkce (režim optického zr-
cátka)
Samostmívací funkce v režimu op-
tického zrcátka může být zapnuta/
vypnuta. Nastavení může být přep-
nuto jak v režimu digitálního zrcát-
ka, tak v režimu optického zrcátka.
Když používáte režim digitálního
zrcátka
S.208
Když používáte režim optického
zrcátka
1 Stiskněte tlačítko menu.
Zobrazí se ikony.
2Stiskněte opakovaně tlačítko
menu a zvolte .
Zobrazí se zobrazení nastavení.
3 Stiskněte nebo
pro zapnutí ("ON")/vypnutí
("OFF") samost mívací funkce.
Pokud není žádné tlačítko ovládáno při-
bližně 5 sekund nebo déle, ikony zmizí.
IkonyNastavení
Zvolte pro seřízení jasu dis-
pleje.
Zvolte pro seřízení zobrazova-
né oblasti nahoru/dolů.
Zvolte pro seřízení zobrazova-
né oblasti doleva/doprava.
Zvolte pro seříz ení úhlu zobra-
zovaného obrazu.
Zvolte pro zmenšení/zvětšení
zobrazovaného obrazu.
Zvolte pro zapnutí/vypnutí sa-
mostmívací funkce.*
Jako odezva na jas světlometů
za vámi jedoucích vozidel je
odražené světlo automaticky
seřízeno.
Samostmívací funkce se za-
pne pokaždé, když je spínač
POWER přepnut do ZAP-
NUTO.

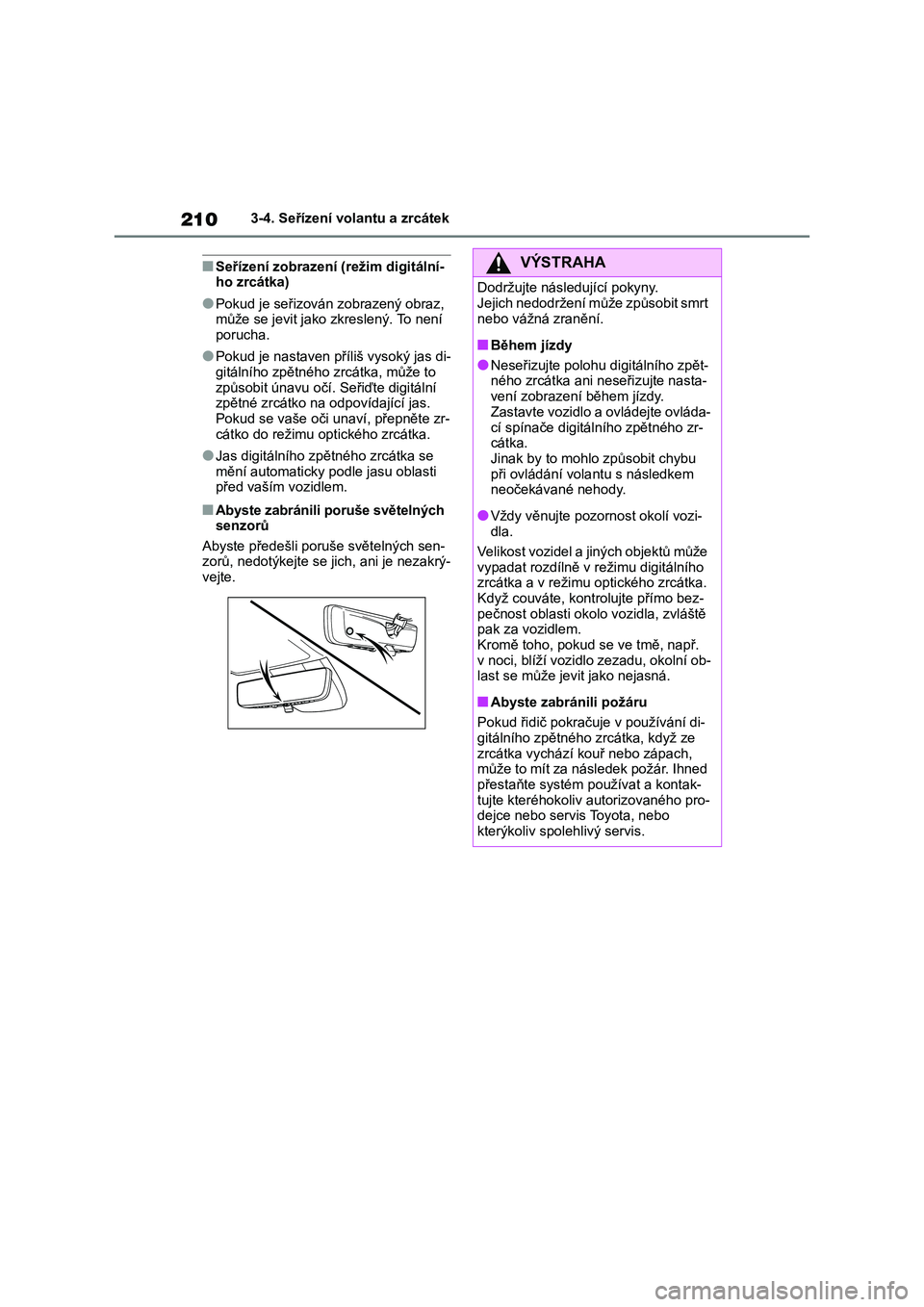

Page 212 of 582

2103-4. Seřízení volantu a zrcátek
■Seřízení zobrazení (režim digitální- ho zrcátka)
●Pokud je seřizován zobrazený obraz, může se jevit jako zkreslený. To není
porucha.
●Pokud je nastaven př íliš vysoký jas di-
gitálního zpětného zrcátka, může to
způsobit únavu očí. Seřiďte digitální zpětné zrcátko na odpovídající jas.
Pokud se vaše oči unaví, přepněte zr-
cátko do režimu optického zrcátka.
●Jas digitálního zpětného zrcátka se
mění automaticky podle jasu oblasti před vaším vozidlem.
■Abyste zabránili poruše světelných
senzorů
Abyste předešli poruše světelných sen- zorů, nedotýkejte se jich, ani je nezakrý-
vejte.
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Během jízdy
●Neseřizujte polohu digitálního zpět- ného zrcátka ani neseřizujte nasta-
vení zobrazení během jízdy.
Zastavte vozidlo a ovládejte ovláda-
cí spínače digitál ního zpětného zr- cátka.
Jinak by to mohlo způsobit chybu
při ovládání vola ntu s následkem neočekávané nehody.
●Vždy věnujte pozornost okolí vozi-dla.
Velikost vozidel a jiných objektů může
vypadat rozdílně v režimu digitálního zrcátka a v režimu optického zrcátka.
Když couváte, kontrolujte přímo bez-
pečnost oblasti okolo vozidla, zvláště pak za vozidlem.
Kromě toho, pokud se ve tmě, např.
v noci, blíží vozidlo zezadu, okolní ob- last se může jevit jako nejasná.
■Abyste zabránili požáru
Pokud řidič pokračuje v používání di-
gitálního zpětného zrcátka, když ze
zrcátka vychází kouř nebo zápach, může to mít za následek požár. Ihned
přestaňte systém používat a kontak-
tujte kteréhokoliv autorizovaného pro- dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.

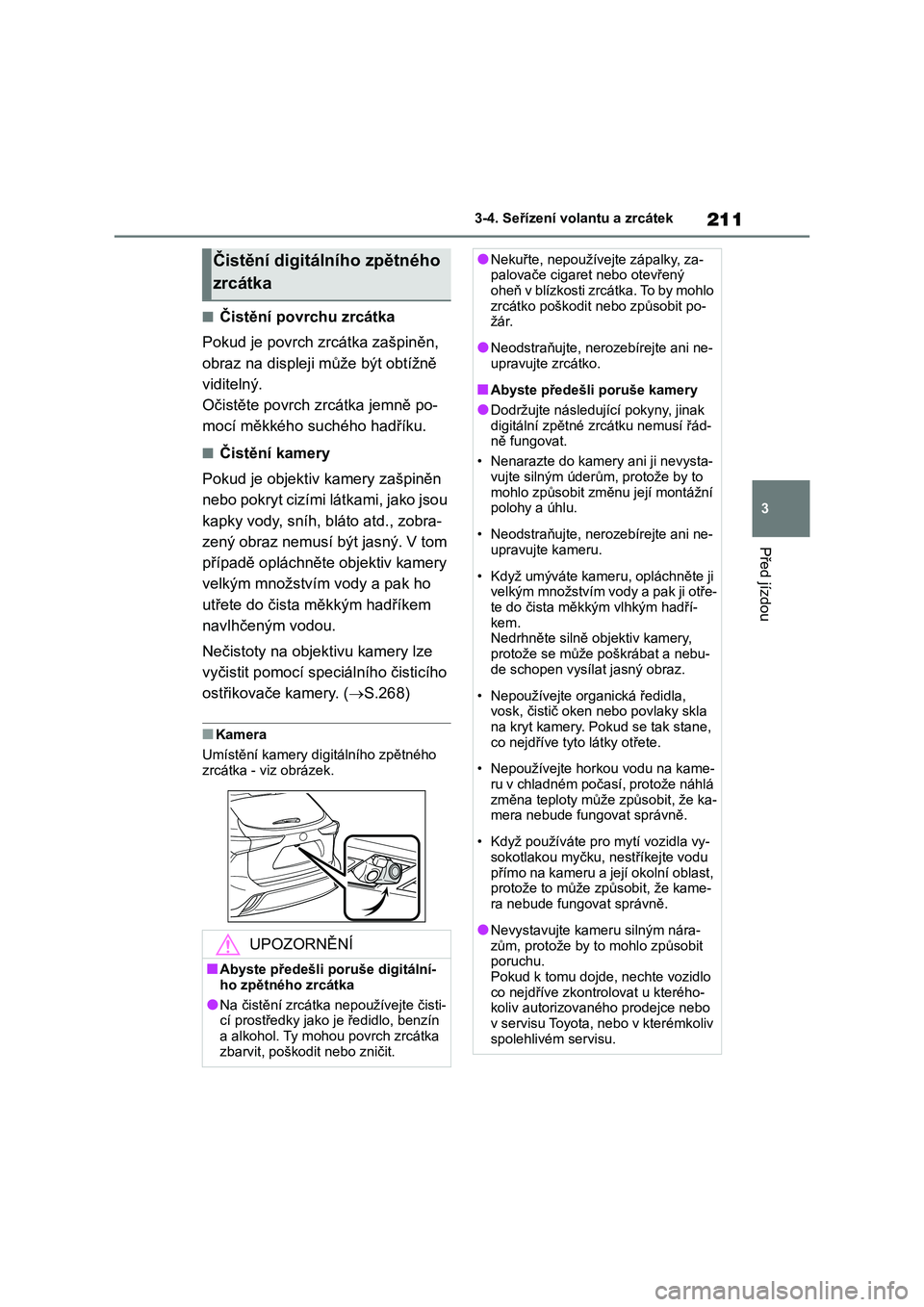

Page 213 of 582

211
3
3-4. Seřízení volantu a zrcátek
Před jízdou
■Čistění povrchu zrcátka
Pokud je povrch zrcátka zašpiněn,
obraz na displeji může být obtížně
viditelný.
Očistěte povrch zrcátka jemně po-
mocí měkkého suchého hadříku.
■Čistění kamery
Pokud je objektiv kamery zašpiněn
nebo pokryt cizími látkami, jako jsou
kapky vody, sníh, b láto atd., zobra-
zený obraz nemusí být jasný. V tom
případě opláchněte objektiv kamery
velkým množstvím vody a pak ho
utřete do čista měkkým hadříkem
navlhčeným vodou.
Nečistoty na objektivu kamery lze
vyčistit pomocí spec iálního čisticího
ostřikovače kamery. ( S.268)
■Kamera
Umístění kamery di gitálního zpětného
zrcátka - viz obrázek.
Čistění digitálního zpětného
zrcátka
UPOZORNĚNÍ
■Abyste předešli poruše digitální-
ho zpětného zrcátka
●Na čistění zrcátka nepoužívejte čisti-
cí prostředky jako j e ředidlo, benzín
a alkohol. Ty mohou povrch zrcátka zbarvit, poškodit nebo zničit.
●Nekuřte, nepoužívejte zápalky, za-palovače cigaret nebo otevřený
oheň v blízkosti zrcátka. To by mohlo
zrcátko poškodit nebo způsobit po- žár.
●Neodstraňujte, nerozebírejte ani ne-upravujte zrcátko.
■Abyste předešli poruše kamery
●Dodržujte následující pokyny, jinak
digitální zpětné z rcátku nemusí řád-
ně fungovat.
• Nenarazte do kamery ani ji nevysta-
vujte silným úderů m, protože by to
mohlo způsobit změnu její montážní polohy a úhlu.
• Neodstraňujte, nerozebírejte ani ne- upravujte kameru.
• Když umýváte kameru, opláchněte ji velkým množstvím vody a pak ji otře-
te do čista měkkým vlhkým hadří-
kem. Nedrhněte silně objektiv kamery,
protože se může poškrábat a nebu-
de schopen vysílat jasný obraz.
• Nepoužívejte organická ředidla,
vosk, čistič oken n ebo povlaky skla na kryt kamery. Pokud se tak stane,
co nejdříve tyto látky otřete.
• Nepoužívejte horkou vodu na kame-
ru v chladném počasí, protože náhlá
změna teploty může způsobit, že ka- mera nebude fungovat správně.
• Když používáte pro mytí vozidla vy- sokotlakou myčku, nestříkejte vodu
přímo na kameru a její okolní oblast,
protože to může způsobit, že kame- ra nebude fungovat správně.
●Nevystavujte kameru silným nára-
zům, protože by to mohlo způsobit poruchu.
Pokud k tomu dojde , nechte vozidlo
co nejdříve zkontro lovat u kterého- koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

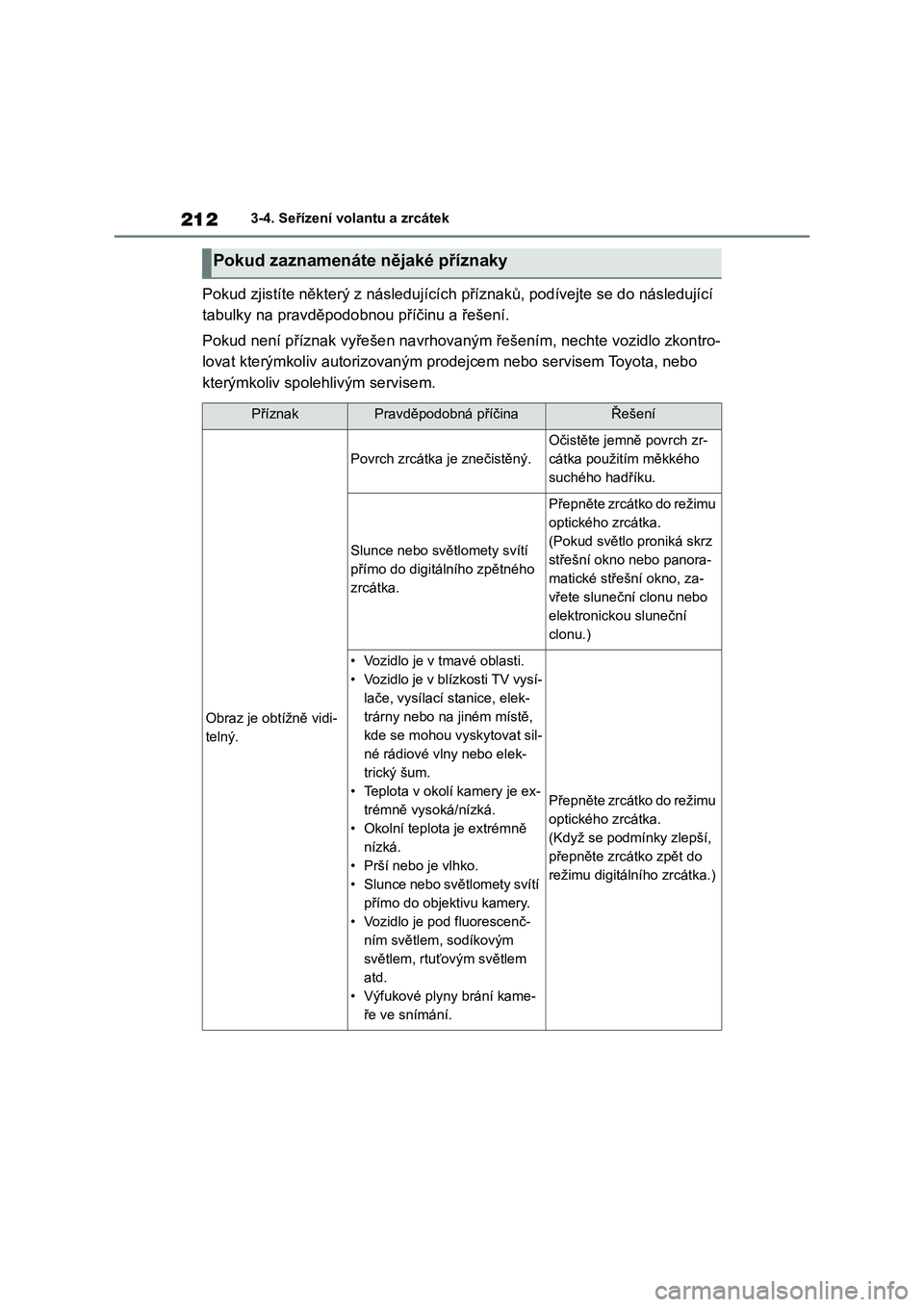

Page 214 of 582

2123-4. Seřízení volantu a zrcátek
Pokud zjistíte některý z následujících příznaků, podívejte se do následující
tabulky na pravděpodobnou příčinu a řešení.
Pokud není příznak vyřešen navrhovaným řešením, nechte vozidlo zkontro-
lovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Pokud zaznamenáte nějaké příznaky
PříznakPravděpodobná příčinaŘešení
Obraz je obtížně vidi-
telný.
Povrch zrcátka je znečistěný.
Očistěte jemně povrch zr-
cátka použitím měkkého
suchého hadříku.
Slunce nebo světlomety svítí
přímo do digitálního zpětného
zrcátka.
Přepněte zrcátko do režimu
optického zrcátka.
(Pokud světlo proniká skrz
střešní okno nebo panora-
matické střešní okno, za-
vřete sluneční clonu nebo
elektronickou sluneční
clonu.)
• Vozidlo je v tmavé oblasti.
• Vozidlo je v blízkosti TV vysí-
lače, vysílací stanice, elek-
trárny nebo na jiném místě,
kde se mohou vyskytovat sil-
né rádiové vlny nebo elek-
trický šum.
• Teplota v okolí kamery je ex-
trémně vysoká/nízká.
• Okolní teplota je extrémně
nízká.
• Prší nebo je vlhko.
• Slunce nebo světlomety svítí
přímo do objektivu kamery.
• Vozidlo je pod fluorescenč-
ním světlem, sodíkovým
světlem, rtuťovým světlem
atd.
• Výfukové plyny brání kame-
ře ve snímání.
Přepněte zrcátko do režimu
optického zrcátka.
(Když se podmínky zlepší,
přepněte zrcátko zpět do
režimu digitálního zrcátka.)

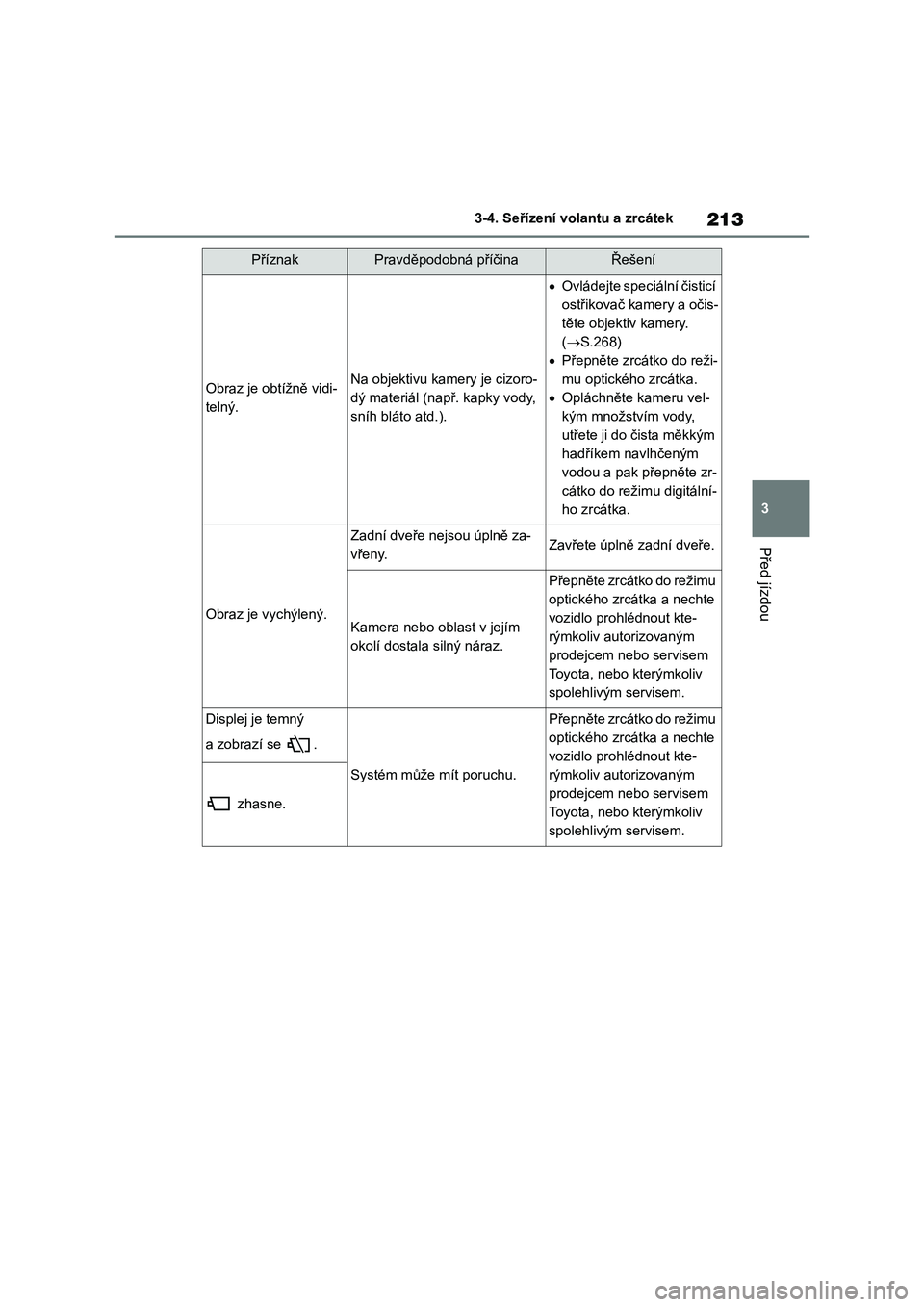

Page 215 of 582

213
3
3-4. Seřízení volantu a zrcátek
Před jízdou
Obraz je obtížně vidi-
telný.
Na objektivu kamery je cizoro-
dý materiál (např. kapky vody,
sníh bláto atd.).
Ovládejte speciální čisticí
ostřikovač kamery a očis-
těte objektiv kamery.
( S.268)
Přepněte zrcátko do reži-
mu optického zrcátka.
Opláchněte kameru vel-
kým množstvím vody,
utřete ji do čista měkkým
hadříkem navlhčeným
vodou a pak přepněte zr-
cátko do režimu digitální-
ho zrcátka.
Obraz je vychýlený.
Zadní dveře nejsou úplně za-
vřeny.Zavřete úplně zadní dveře.
Kamera nebo oblast v jejím
okolí dostala silný náraz.
Přepněte zrcátko do režimu
optického zrcátka a nechte
vozidlo prohlédnout kte-
rýmkoliv autorizovaným
prodejcem nebo servisem
Toyota, nebo kterýmkoliv
spolehlivým servisem.
Displej je temný
a zobrazí se .
Systém může mít poruchu.
Přepněte zrcátko do režimu
optického zrcátka a nechte
vozidlo prohlédnout kte-
rýmkoliv autorizovaným
prodejcem nebo servisem
Toyota, nebo kterýmkoliv
spolehlivým servisem.
zhasne.
PříznakPravděpodobná příčinaŘešení

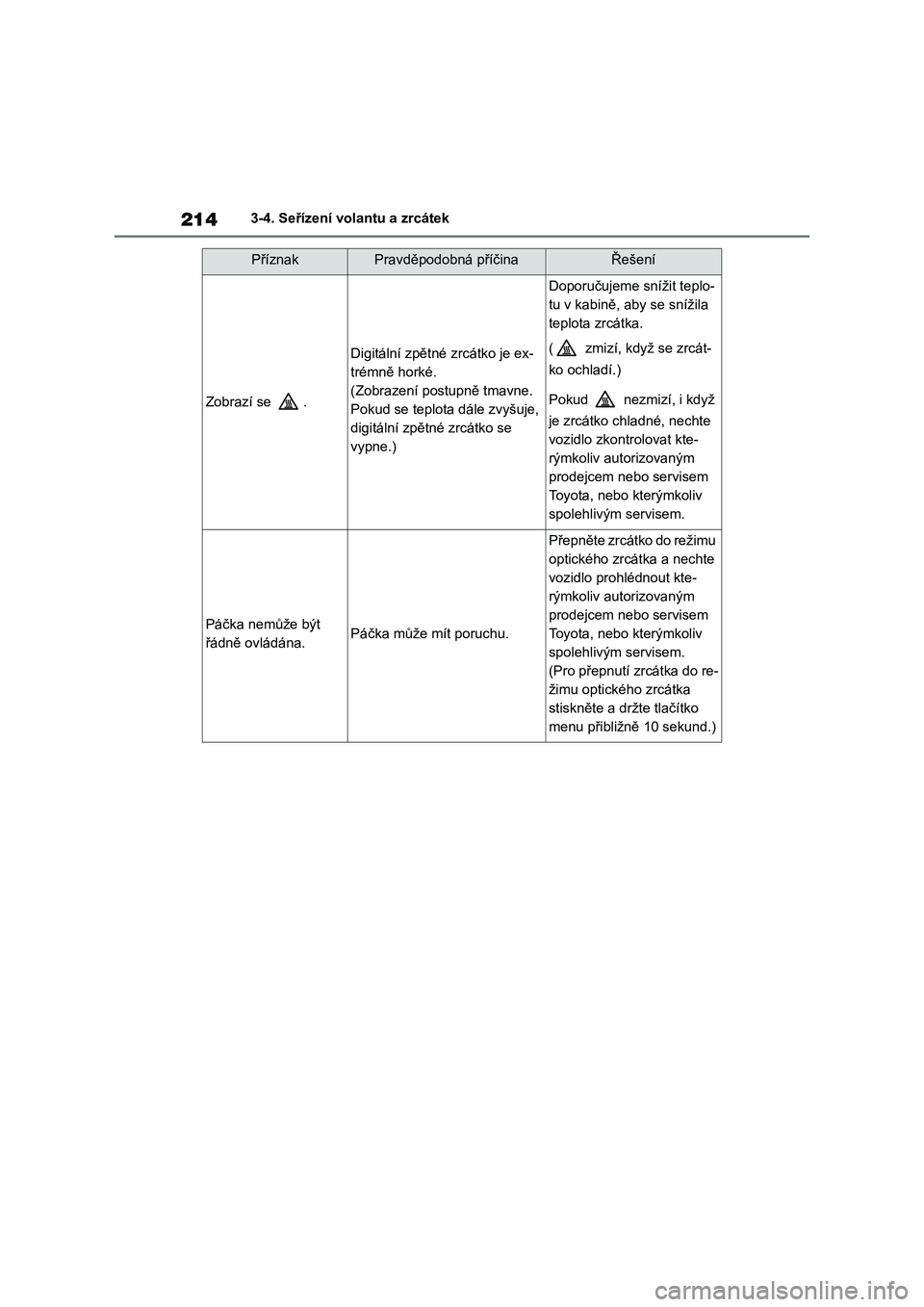

Page 216 of 582

2143-4. Seřízení volantu a zrcátek
Zobrazí se .
Digitální zpětné zrcátko je ex-
trémně horké.
(Zobrazení postupně tmavne.
Pokud se teplota dále zvyšuje,
digitální zpětné zrcátko se
vypne.)
Doporučujeme s nížit teplo-
tu v kabině, aby se snížila
teplota zrcátka.
( zmizí, když se zrcát-
ko ochladí.)
Pokud nezmizí, i když
je zrcátko chladné, nechte
vozidlo zkontrolovat kte-
rýmkoliv autorizovaným
prodejcem nebo servisem
Toyota, nebo kterýmkoliv
spolehlivým servisem.
Páčka nemůže být
řádně ovládána.Páčka může mít poruchu.
Přepněte zrcátko do režimu
optického zrcátka a nechte
vozidlo prohlédnout kte-
rýmkoliv autorizovaným
prodejcem nebo servisem
Toyota, nebo kterýmkoliv
spolehlivým servisem.
(Pro přepnutí zrcátka do re-
žimu optického zrcátka
stiskněte a držte tlačítko
menu přibližně 10 sekund.)
PříznakPravděpodobná příčinaŘešení
Page 217 of 582

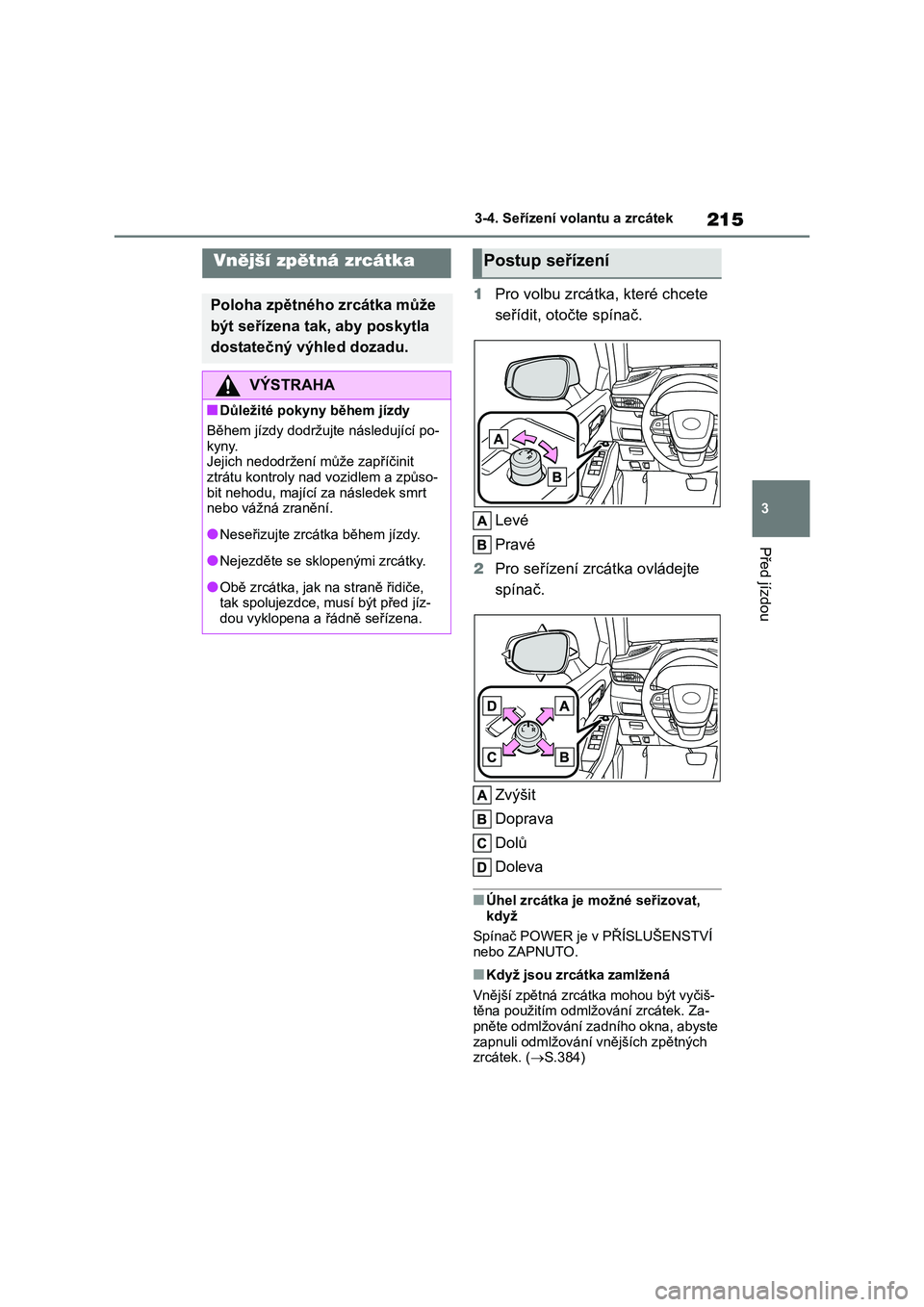

215
3
3-4. Seřízení volantu a zrcátek
Před jízdou
1 Pro volbu zrcátka, které chcete
seřídit, otočte spínač.
Levé
Pravé
2 Pro seřízení zrcátka ovládejte
spínač.
Zvýšit
Doprava
Dolů
Doleva
■Úhel zrcátka je možné seřizovat,
když
Spínač POWER je v PŘÍSLUŠENSTVÍ
nebo ZAPNUTO.
■Když jsou zrcátka zamlžená
Vnější zpětná zrcátka mohou být vyčiš- těna použitím odmlžování zrcátek. Za-
pněte odmlžování zadního okna, abyste
zapnuli odmlžování vnějších zpětných
zrcátek. ( S.384)
Vnější zpětná zrcátka
Poloha zpětného zrcátka může
být seřízena tak , aby poskytla
dostatečný výhled dozadu.
VÝSTRAHA
■Důležité pokyny během jízdy
Během jízdy dodržujte následující po-
kyny. Jejich nedodržení může zapříčinit
ztrátu kontroly nad vozidlem a způso-
bit nehodu, mající za následek smrt nebo vážná zranění.
●Neseřizujte zrcátka během jízdy.
●Nejezděte se sklopenými zrcátky.
●Obě zrcátka, jak n a straně řidiče,
tak spolujezdce, musí být před jíz-
dou vyklopena a ř ádně seřízena.
Postup seřízení

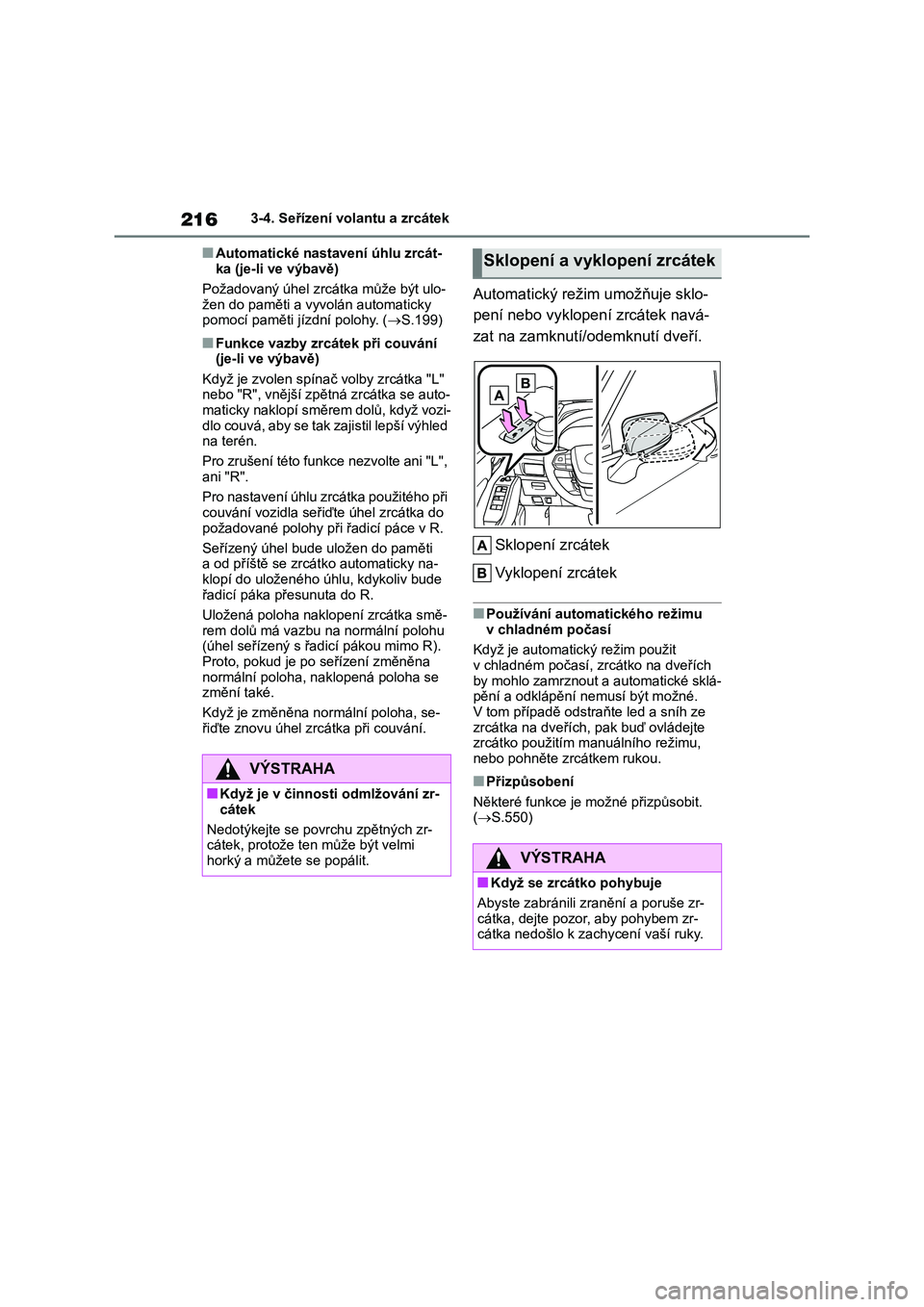

Page 218 of 582

2163-4. Seřízení volantu a zrcátek
■Automatické nastavení úhlu zrcát-
ka (je-li ve výbavě)
Požadovaný úhel zrcátka může být ulo-
žen do paměti a vyvolán automaticky
pomocí paměti jízdní polohy. ( S.199)
■Funkce vazby zrcátek při couvání (je-li ve výbavě)
Když je zvolen spínač volby zrcátka "L"
nebo "R", vnější zpět ná zrcátka se auto- maticky naklopí směrem dolů, když vozi-
dlo couvá, aby se tak zajistil lepší výhled
na terén.
Pro zrušení této funkce nezvolte ani "L",
ani "R".
Pro nastavení úhlu zrcátka použitého při couvání vozidla seřiďte úhel zrcátka do
požadované polohy při řadicí páce v R.
Seřízený úhel bude uložen do paměti a od příště se zrcátko automaticky na-
klopí do uloženého úhlu, kdykoliv bude
řadicí páka př esunuta do R.
Uložená poloha naklopení zrcátka smě-
rem dolů má vazbu na normální polohu
(úhel seřízený s řadicí pákou mimo R). Proto, pokud je po seřízení změněna
normální poloha, naklopená poloha se
změní také.
Když je změněna normální poloha, se-
řiďte znovu úhel zrcátka při couvání.
Automatický režim umožňuje sklo-
pení nebo vyklop ení zrcátek navá-
zat na zamknutí/odemknutí dveří.
Sklopení zrcátek
Vyklopení zrcátek
■Používání automatického režimu
v chladném počasí
Když je automati cký režim použit
v chladném počasí, zrcátko na dveřích
by mohlo zamrznout a automatické sklá-
pění a odklápění n emusí být možné. V tom případě odstr aňte led a sníh ze
zrcátka na dveřích, pak buď ovládejte
zrcátko použitím manuálního režimu, nebo pohněte zrcátkem rukou.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.550)
VÝSTRAHA
■Když je v činnosti odmlžování zr-
cátek
Nedotýkejte se povrchu zpětných zr-
cátek, protože ten může být velmi
horký a můžete se popálit.
Sklopení a vyklopení zrcátek
VÝSTRAHA
■Když se zrcátko pohybuje
Abyste zabránili zranění a poruše zr-
cátka, dejte pozor, aby pohybem zr- cátka nedošlo k zachycení vaší ruky.

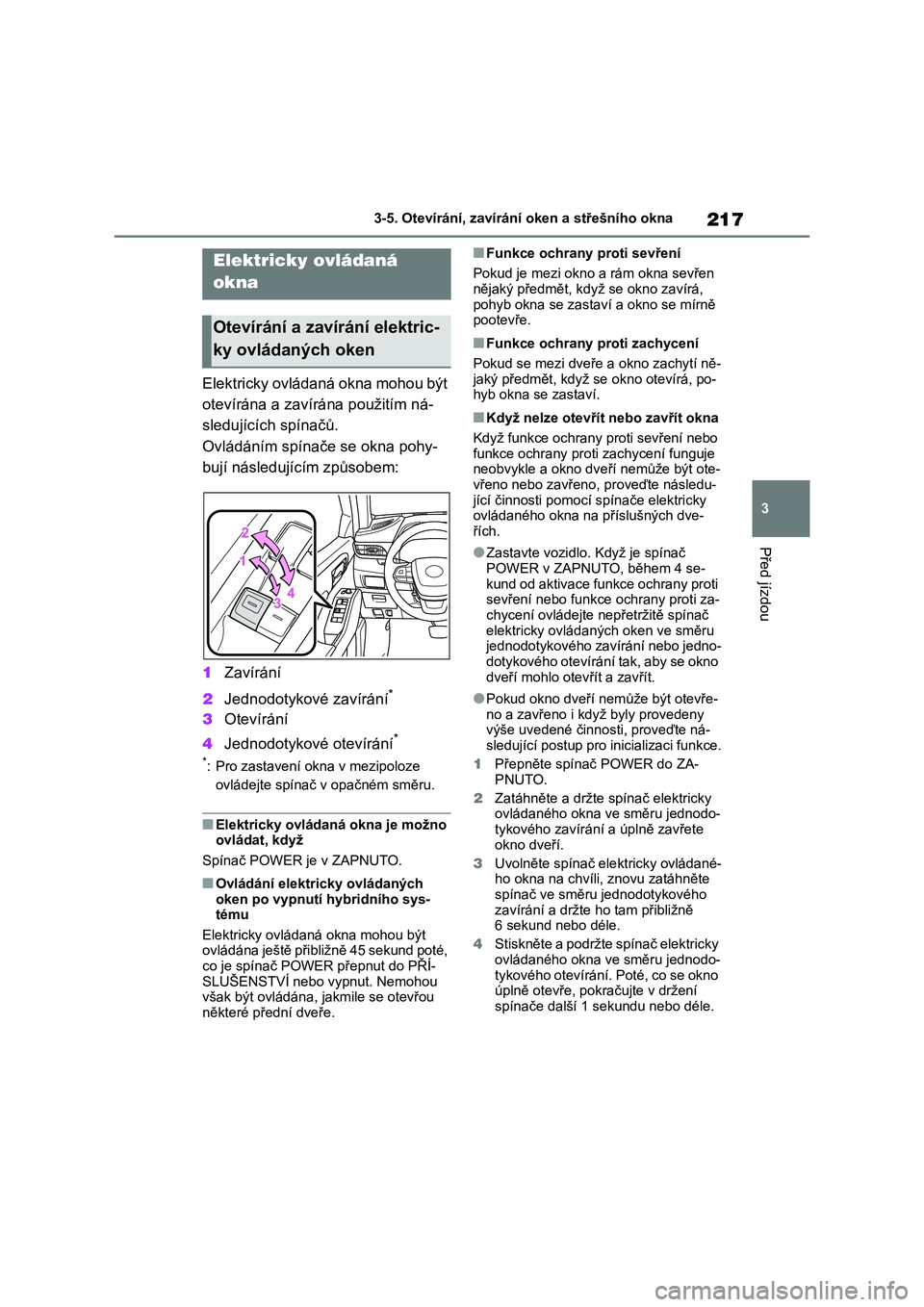

Page 219 of 582

217
3
3-5. Otevírání, zavírání oken a střešního okna
Před jízdou
3-5.Otevírání, zavírání oken a střešního okna
Elektricky ovládaná okna mohou být
otevírána a zavírá na použitím ná-
sledujících spínačů.
Ovládáním spínače se okna pohy-
bují následujícím způsobem:
1 Zavírání
2 Jednodotykové zavírání*
3Otevírání
4 Jednodotykové otevírání*
*: Pro zastavení okna v mezipoloze
ovládejte spínač v opačném směru.
■Elektricky ovládaná okna je možno
ovládat, když
Spínač POWER je v ZAPNUTO.
■Ovládání elektricky ovládaných oken po vypnutí hybridního sys-
tému
Elektricky ovládaná okna mohou být ovládána ještě přibližně 45 sekund poté,
co je spínač POWER přepnut do PŘÍ-
SLUŠENSTVÍ nebo vypnut. Nemohou však být ovládána, jakmile se otevřou
některé přední dveře.
■Funkce ochrany proti sevření
Pokud je mezi okno a rám okna sevřen nějaký předmět, když se okno zavírá,
pohyb okna se zastav í a okno se mírně
pootevře.
■Funkce ochrany proti zachycení
Pokud se mezi dveře a okno zachytí ně-
jaký předmět, když se okno otevírá, po-
hyb okna se zastaví.
■Když nelze otevřít nebo zavřít okna
Když funkce ochrany proti sevření nebo
funkce ochrany proti zachycení funguje
neobvykle a okno dve ří nemůže být ote- vřeno nebo zavřeno, proveďte následu-
jící činnosti pomocí spínače elektricky
ovládaného okna na příslušných dve- řích.
●Zastavte vozidlo. Když je spínač POWER v ZAPNUTO, během 4 se-
kund od aktivace funkce ochrany proti
sevření nebo funkce ochrany proti za- chycení ovládejte nepřetržitě spínač
elektricky ovládan ých oken ve směru
jednodotykového zavírání nebo jedno- dotykového otevírání tak, aby se okno
dveří mohlo otev řít a zavřít.
●Pokud okno dveří nemůže být otevře-
no a zavřeno i když byly provedeny
výše uvedené činnosti, proveďte ná- sledující postup pro inicializaci funkce.
1 Přepněte spínač POWER do ZA-
PNUTO.
2 Zatáhněte a držte spínač elektricky
ovládaného okna ve směru jednodo- tykového zavírán í a úplně zavřete
okno dveří.
3 Uvolněte spínač elektricky ovládané-
ho okna na chvíli , znovu zatáhněte spínač ve směru jednodotykového
zavírání a držte ho tam přibližně
6 sekund nebo déle.
4 Stiskněte a podržte spínač elektricky
ovládaného okna ve směru jednodo- tykového otevírání. Poté, co se okno
úplně otevře, pokračujte v držení
spínače další 1 sekundu nebo déle.
Elektricky ovládaná
okna
Otevírání a zavírání elektric-
ky ovládaných oken

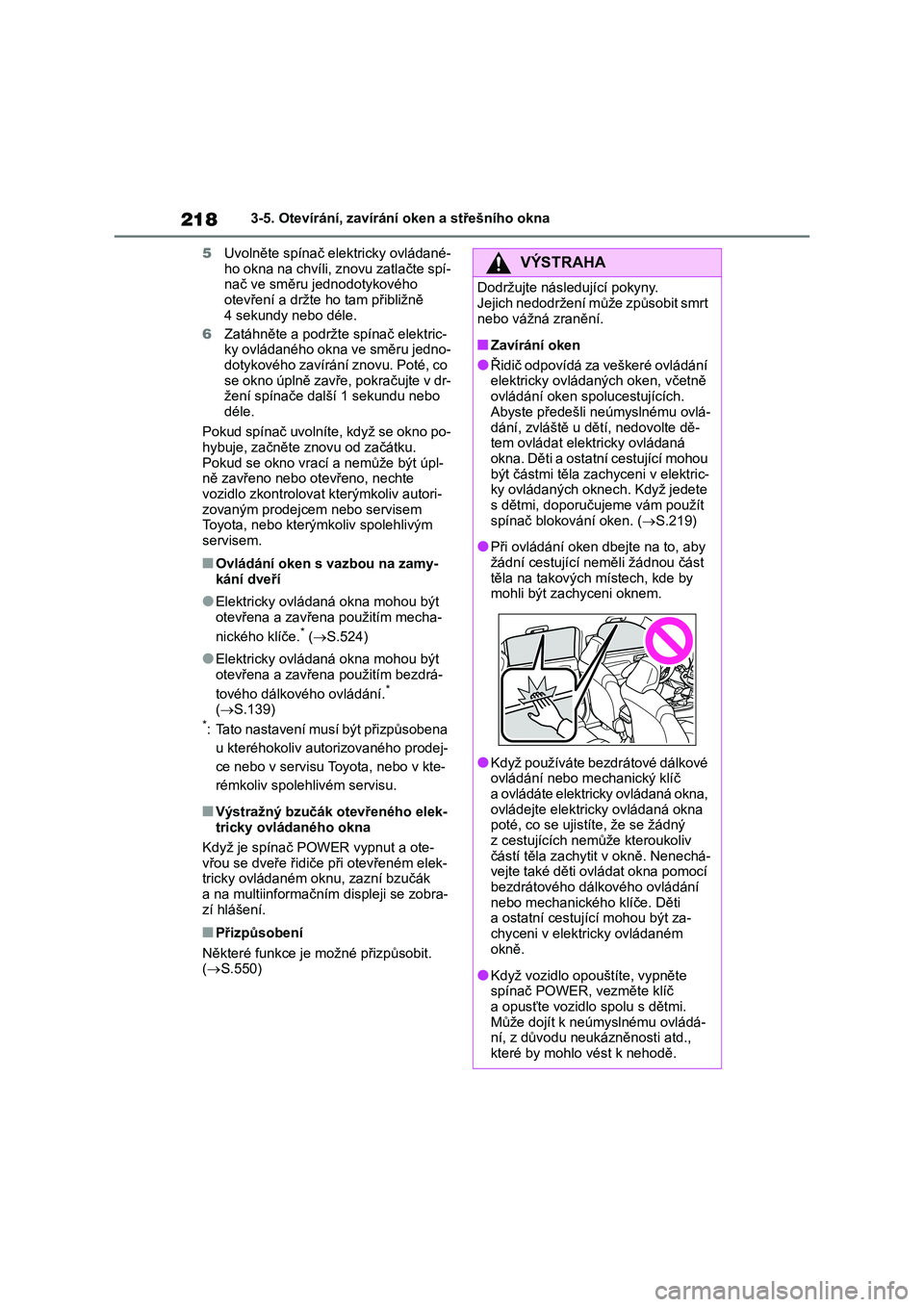

Page 220 of 582

2183-5. Otevírání, zavírání oken a střešního okna
5 Uvolněte spínač elektricky ovládané-
ho okna na chvíli, znovu zatlačte spí- nač ve směru jednodotykového
otevření a držte ho tam přibližně
4 sekundy nebo déle.
6 Zatáhněte a podržte spínač elektric- ky ovládaného okna ve směru jedno-
dotykového zavírání znovu. Poté, co
se okno úplně zavře, pokračujte v dr- žení spínače další 1 sekundu nebo
déle.
Pokud spínač uvolníte, když se okno po- hybuje, začněte znovu od začátku.
Pokud se okno vrací a nemůže být úpl-
ně zavřeno nebo ot evřeno, nechte vozidlo zkontro lovat kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým servisem.
■Ovládání oken s vazbou na zamy-
kání dveří
●Elektricky ovládaná okna mohou být
otevřena a zavřena použitím mecha-
nického klíče.* ( S.524)
●Elektricky ovládaná okna mohou být
otevřena a zavřena použitím bezdrá-
tového dálkového ovládání.*
( S.139)*: Tato nastavení musí být přizpůsobena
u kteréhokoliv aut orizovaného prodej-
ce nebo v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu.
■Výstražný bzučák otevřeného elek- tricky ovládaného okna
Když je spínač POW ER vypnut a ote-
vřou se dveře řidiče při otevřeném elek- tricky ovládaném oknu, zazní bzučák
a na multiinformačním displeji se zobra-
zí hlášení.
■Přizpůsobení
Některé funkce je možné přizpůsobit. ( S.550)
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Zavírání oken
●Řidič odpovídá za veškeré ovládání elektricky ovládaných oken, včetně
ovládání oken spo lucestujících.
Abyste předešli neúmyslnému ovlá-
dání, zvláště u dětí, nedovolte dě- tem ovládat elektricky ovládaná
okna. Děti a ostatní cestující mohou
být částmi těla zachyceni v elektric- ky ovládaných oknech. Když jedete
s dětmi, doporučujeme vám použít
spínač blokování oken. ( S.219)
●Při ovládání oken dbejte na to, aby
žádní cestující ne měli žádnou část těla na takových místech, kde by
mohli být zachyceni oknem.
●Když používáte bezdrátové dálkové
ovládání nebo mechanický klíč
a ovládáte elektricky ovládaná okna, ovládejte elektricky ovládaná okna
poté, co se ujistíte, že se žádný
z cestujících nemůže kteroukoliv částí těla zachytit v okně. Nenechá-
vejte také děti ovládat okna pomocí
bezdrátového dálkového ovládání nebo mechanického klíče. Děti
a ostatní cestující mohou být za-
chyceni v elektricky ovládaném okně.
●Když vozidlo opou štíte, vypněte spínač POWER, vezměte klíč
a opusťte vozidlo spolu s dětmi.
Může dojít k neúmyslnému ovládá- ní, z důvodu neukázněnosti atd.,
které by mohlo vést k nehodě.
