Displayer och summertoner för
begränsning av hybridsystemets effekt
och bromsreglering
Om regleringen av hybridsystemets
effektbegränsning eller bromsreglering
är aktiverad hörs en summerton och ett
meddelande visas på ljudsystemets skärm
och informationsdisplayen för att
uppmärksamma föraren.
Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.
• Begränsning av hybridsystemets
effekt är aktiv (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Ljudsystemets skärm (360°-monitor)
(i förekommande fall): Ingen varning
visas
Informationsdisplay: ”Object Detected
Acceleration Reduced”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
• Begränsning av hybridsystemets
uteffekt är aktiv (mesta möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Ljudsystemets skärm (360°-monitor)
(i förekommande fall): “BRAKE!"
Informationsdisplay/vindrutedisplay
(i förekommande fall): “BRAKE!"
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal• Bromsreglering är aktiv
Systemet bedömde att nödbromsning är
nödvändig.
Ljudsystemets skärm (360°-monitor)
(i förekommande fall): “BRAKE!"
Informationsdisplay/vindrutedisplay
(i förekommande fall): “BRAKE!"
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bilen stoppas av att systemet
aktiveras
Bilen har stoppas av
bromsregleringsfunktionen.
Ljudsystemets skärm (360°-monitor)
(i förekommande fall): "Press Brake
Pedal”
Informationsdisplay/vindrutedisplay
(i förekommande fall): ”Switch to Brake”
(Om gaspedalen inte är nedtrampad,
visas ”Press Brake Pedal”)
PKSB OFF, kontrollampa: Lyser
Summerton: Kort ljudsignal
4.5 Använda körstödssystemen
299
4
Körning

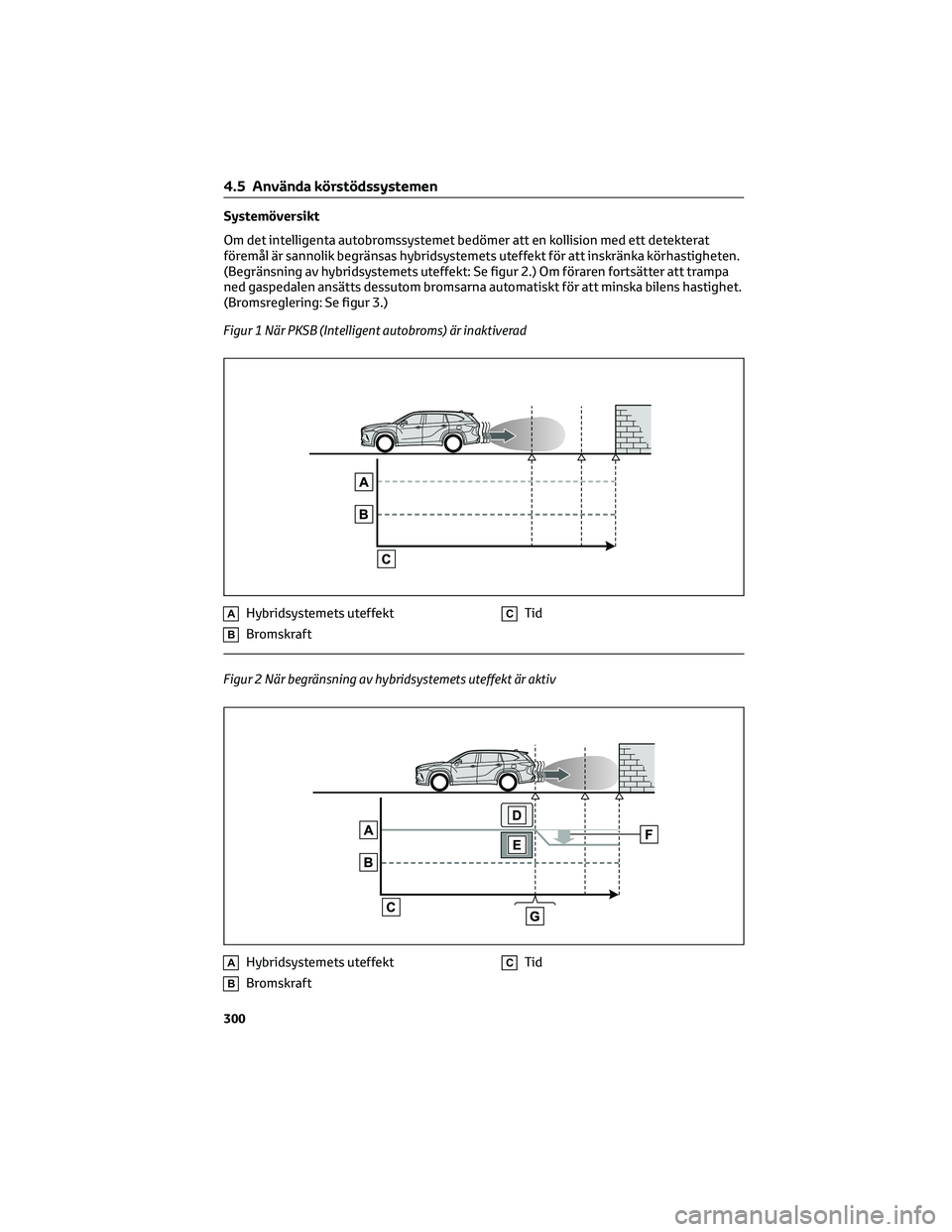

Systemöversikt
Om det intelligenta autobromssystemet bedömer att en kollision med ett detekterat
föremål är sannolik begränsas hybridsystemets uteffekt för att inskränka körhastigheten.
(Begränsning av hybridsystemets uteffekt: Se figur 2.) Om föraren fortsätter att trampa
ned gaspedalen ansätts dessutom bromsarna automatiskt för att minska bilens hastighet.
(Bromsreglering: Se figur 3.)
Figur 1 När PKSB (Intelligent autobroms) är inaktiverad
AHybridsystemets uteffekt
BBromskraft
CTid
Figur 2 När begränsning av hybridsystemets uteffekt är aktiv
AHybridsystemets uteffekt
BBromskraft
CTid
4.5 Använda körstödssystemen
300

DBegränsningen av hybridsystemets
uteffekt börjar regleras
ESystemet bedömer att sannolikheten
av en kollision med ett detekterat
föremål är hög
FHybridsystemets uteffekt reduceras
GExempel: Informationsdisplay:
"BRAKE!"

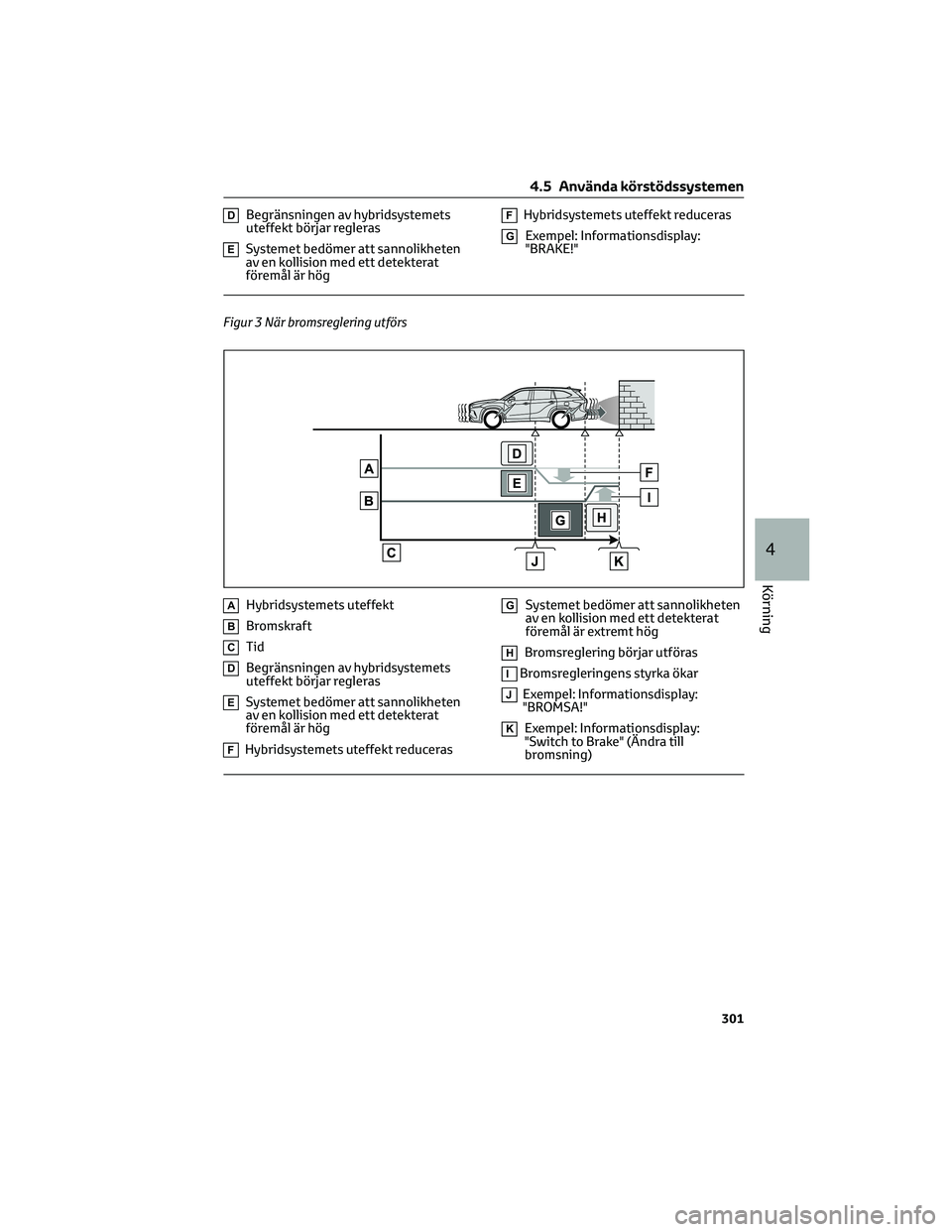

Figur 3 När bromsreglering utförs
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsningen av hybridsystemets
uteffekt börjar regleras
ESystemet bedömer att sannolikheten
av en kollision med ett detekterat
föremål är hög
FHybridsystemets uteffekt reduceras
GSystemet bedömer att sannolikheten
av en kollision med ett detekterat
föremål är extremt hög
HBromsreglering börjar utföras
IBromsregleringens styrka ökar
JExempel: Informationsdisplay:
"BROMSA!"
KExempel: Informationsdisplay:
"Switch to Brake" (Ändra till
bromsning)
4.5 Använda körstödssystemen
301
4
Körning

Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Gör något av följande för att återaktivera
den intelligenta autobromsen när den har
inaktiverats på grund av systemåtgärd.
I så fall slocknar indikatorn PKSB OFF.
(→Sid. 82)
• Slå på PKSB (den intelligenta
autobromsen) (→Sid. 298)
• Växelspaken är i P.
• Kör utan driftsmål i bilens färdriktning
• Ändra bilens färdriktning
Om ”PKSB är inte tillgängligt” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
• Om det här meddelandet bara visas
när växelspaken är i annat läge än R
kan en sensor på främre eller bakre
stötfångaren vara smutsig. Rengör
sensorerna och den omgivande ytan
på stötfångarna.Om "PKSB Unavailable" och ”Parking
Support Brake Unavailable Remove the
Dirt from Rear Camera” visas på
informationsdisplayen och
kontrollampan PKSB OFF blinkar
• En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet
återställs. Om det här meddelandet
visas även om smuts har avlägsnats
från sensorn, eller om sensorn inte var
smutsig från början, ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
• En sensor kan ha frusit. Systemet
återgår till normal funktion när isen
smälter.
• Vatten kan rinna över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att
detta är normalt återgår det till
normal funktion.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
4.5 Använda körstödssystemen
302

4.5.10 Intelligent autobroms (statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens färdriktning och
systemet bedömer att en kollision kan inträffa på grund av att bilen plötsligt rör sig framåt
genom att gaspedalen trampats ned oavsiktligt, bilen rör sig i den oavsiktliga riktningen på
grund av fel växelläge, eller vid parkering eller körning i låg hastighet, aktiveras systemet för
att mildra stöten med det detekterade föremålet och minska skadorna som uppstår.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Om gaspedalen är nedtryckt för mycket
4.5 Använda körstödssystemen
303
4
Körning

Om bilen oavsiktligt rör sig åt fel håll på grund av att fel växelläge har valts
Sensortyper
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 285
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 302
När du tvättar bilen
→Sid. 285Den intelligenta autobromsen (statiskt
föremål) aktiveras när
Funktionen aktiveras när kontrollampan
PKSB OFF varken är tänd eller blinkar
(→Sid. 80, Sid. 82) och samtliga följande
förutsättningar är uppfyllda.
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.
– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
4.5 Använda körstödssystemen
304

När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig från
detekteringsområdet för Toyota
parkeringssensor. (→Sid. 289) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 287
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 2884.5.11 Intelligent autobroms
(korsande trafik bakom bilen)*
*I förekommande fall
Om en bakre radarsensor känner av att
ett fordon närmar sig från höger eller
vänster bakom bilen och systemet
bedömer att risken för en
sammanstötning är hög utför denna
funktion bromskontroll för att minska
sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i
situationer, som följande, om ett fordon
detekteras i bilens färdriktning.
Om bilen körs med låg hastighet och
bromspedalen är inte nedtrampad, eller
trampas ned sent
Sensortyper
→Sid. 281
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 281
4.5 Använda körstödssystemen
305
4
Körning

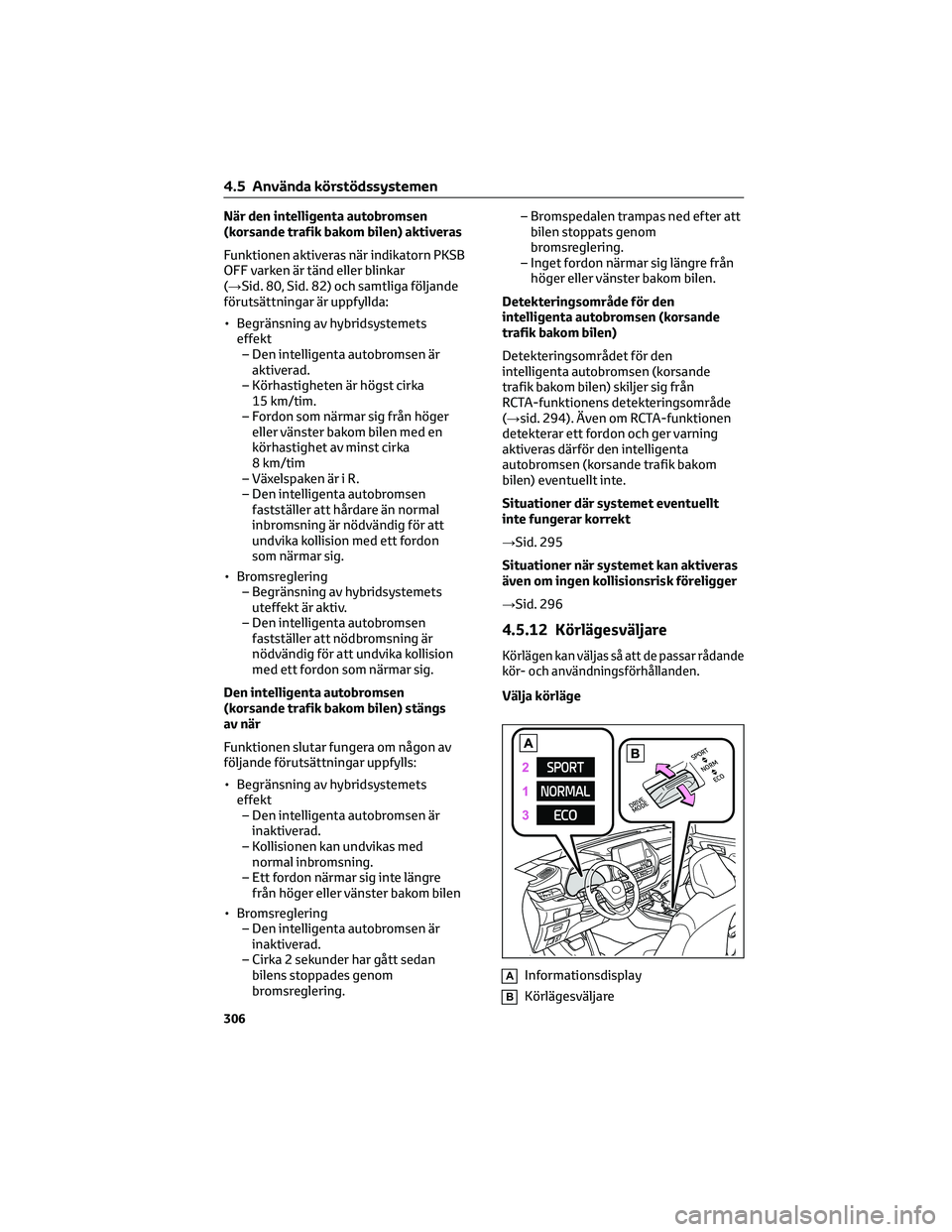

När den intelligenta autobromsen
(korsande trafik bakom bilen) aktiveras
Funktionen aktiveras när indikatorn PKSB
OFF varken är tänd eller blinkar
(→Sid. 80, Sid. 82) och samtliga följande
förutsättningar är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Fordon som närmar sig från höger
eller vänster bakom bilen med en
körhastighet av minst cirka
8 km/tim
– Växelspaken är i R.
– Den intelligenta autobromsen
fastställer att hårdare än normal
inbromsning är nödvändig för att
undvika kollision med ett fordon
som närmar sig.
• Bromsreglering
– Begränsning av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
fastställer att nödbromsning är
nödvändig för att undvika kollision
med ett fordon som närmar sig.
Den intelligenta autobromsen
(korsande trafik bakom bilen) stängs
av när
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Kollisionen kan undvikas med
normal inbromsning.
– Ett fordon närmar sig inte längre
från höger eller vänster bakom bilen
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
Detekteringsområde för den
intelligenta autobromsen (korsande
trafik bakom bilen)
Detekteringsområdet för den
intelligenta autobromsen (korsande
trafik bakom bilen) skiljer sig från
RCTA-funktionens detekteringsområde
(→sid. 294). Även om RCTA-funktionen
detekterar ett fordon och ger varning
aktiveras därför den intelligenta
autobromsen (korsande trafik bakom
bilen) eventuellt inte.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 295
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 296
4.5.12 Körlägesväljare
Körlägen kan väljas så att de passar rådande
kör- och användningsförhållanden.
Välja körläge
AInformationsdisplay
BKörlägesväljare
4.5 Använda körstödssystemen
306

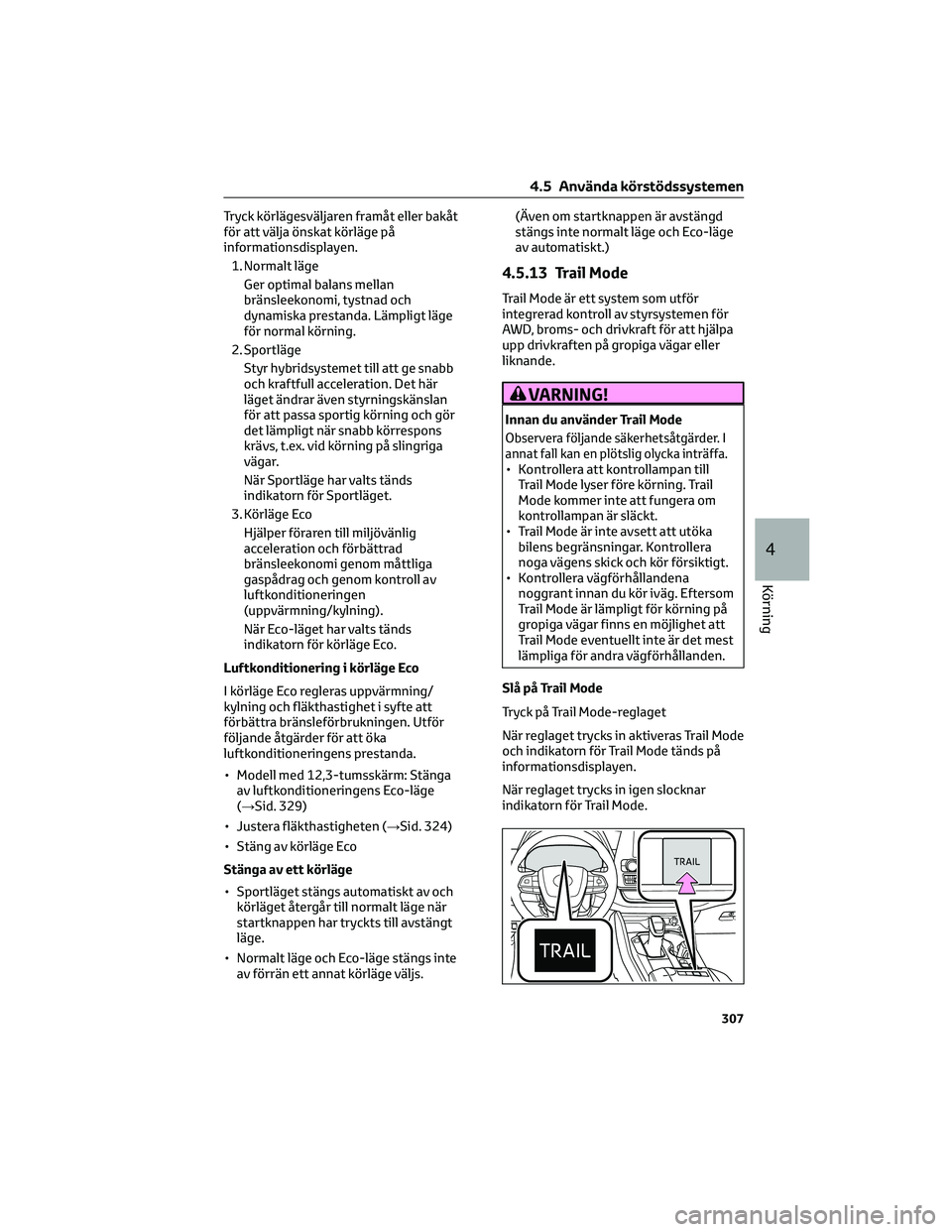

Tryck körlägesväljaren framåt eller bakåt
för att välja önskat körläge på
informationsdisplayen.
1. Normalt läge
Ger optimal balans mellan
bränsleekonomi, tystnad och
dynamiska prestanda. Lämpligt läge
för normal körning.
2. Sportläge
Styr hybridsystemet till att ge snabb
och kraftfull acceleration. Det här
läget ändrar även styrningskänslan
för att passa sportig körning och gör
det lämpligt när snabb körrespons
krävs, t.ex. vid körning på slingriga
vägar.
När Sportläge har valts tänds
indikatorn för Sportläget.
3. Körläge Eco
Hjälper föraren till miljövänlig
acceleration och förbättrad
bränsleekonomi genom måttliga
gaspådrag och genom kontroll av
luftkonditioneringen
(uppvärmning/kylning).
När Eco-läget har valts tänds
indikatorn för körläge Eco.
Luftkonditionering i körläge Eco
I körläge Eco regleras uppvärmning/
kylning och fläkthastighet i syfte att
förbättra bränsleförbrukningen. Utför
följande åtgärder för att öka
luftkonditioneringens prestanda.
• Modell med 12,3-tumsskärm: Stänga
av luftkonditioneringens Eco-läge
(→Sid. 329)
• Justera fläkthastigheten (→Sid. 324)
• Stäng av körläge Eco
Stänga av ett körläge
• Sportläget stängs automatiskt av och
körläget återgår till normalt läge när
startknappen har tryckts till avstängt
läge.
• Normalt läge och Eco-läge stängs inte
av förrän ett annat körläge väljs.(Även om startknappen är avstängd
stängs inte normalt läge och Eco-läge
av automatiskt.)
4.5.13 Trail Mode
Trail Mode är ett system som utför
integrerad kontroll av styrsystemen för
AWD, broms- och drivkraft för att hjälpa
upp drivkraften på gropiga vägar eller
liknande.
VARNING!
Innan du använder Trail Mode
Observera följande säkerhetsåtgärder. I
annat fall kan en plötslig olycka inträffa.
• Kontrollera att kontrollampan till
Trail Mode lyser före körning. Trail
Mode kommer inte att fungera om
kontrollampan är släckt.
• Trail Mode är inte avsett att utöka
bilens begränsningar. Kontrollera
noga vägens skick och kör försiktigt.
• Kontrollera vägförhållandena
noggrant innan du kör iväg. Eftersom
Trail Mode är lämpligt för körning på
gropiga vägar finns en möjlighet att
Trail Mode eventuellt inte är det mest
lämpliga för andra vägförhållanden.
Slå på Trail Mode
Tryck på Trail Mode-reglaget
När reglaget trycks in aktiveras Trail Mode
och indikatorn för Trail Mode tänds på
informationsdisplayen.
När reglaget trycks in igen slocknar
indikatorn för Trail Mode.
4.5 Använda körstödssystemen
307
4
Körning

Trail Mode
• Trail Mode är avsett för användning
vid körning på gropiga vägar. Slå inte
på knappen i andra situationer.
• Trail Mode kontrollerar bilen så att den
kan använda maximal drivkraft vid
körning på gropiga vägar. Det kan leda
till att bränsleeffektiviteten sjunker
jämfört med körning med Trail Mode
avstängt.
• Om Trail Mode används kontinuerligt
under längre tid ökar belastningen på
systemets delar och det kan
eventuellt inte användas effektivt.
När Trail Mode stängs av
I följande situationer stängs Trail Mode
automatiskt av även om det är påslaget.
• När körläget ändras (→Sid. 306)
• När startknappen har trycks till
avstängt läge
När Trail Mode är aktiverat
Följande typer av situationer kan
uppstå, men de är inte
funktionsstörningar.
• Vibrationer kan kännas genom hela
bilen eller ratten
• Driftsljud kan höras från
motorrummet
När en kontroll hos en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer är
nödvändig
I följande situationer kan en
funktionsstörning ha uppstått i
systemet. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• När slirindikeringslampan tänds
medan Trail Mode är aktivt
• När slirindikeringslampan inte tänds
även om knappen till Trail Mode är
intryckt4.5.14 GPF
(bensinpartikelfilter)∗
*I förekommande fall
GPF-systemet samlar upp partiklar i
avgasen med ett avgasfilter. Systemet
regenererar filtret automatiskt beroende
på bilens tillstånd.
Om “Exhaust Filter Full See Owner's
Manual” visas på informationsdisplayen
• Meddelandet kan visas under körning
under hög belastning med partiklar
som ackumuleras.
• Hybridsystemets uteffekt (motorns
varvtal) begränsas när en viss mängd
partiklar ansamlas. Det är dock möjligt
att köra bilen så länge
felindikeringslampan inte är tänd.
• Partiklar kan ackumuleras snabbare
om du ofta kör korta turer eller i låg
hastighet, eller om hybridsystemet
regelbundet startas i mycket kall
miljö. Alltför stor ackumulering av
partiklar kan undvikas genom att
ibland långa sträckor körs
kontinuerligt när gaspedalen då och
då släpps upp, t.ex. vid körning på
motorvägar.
Om "Engine Maintenance Required
Visit Your Dealer" (Motorservice krävs
Besök din återförsäljare) visas på
informationsdisplayen.
Mängden ackumulerade partiklar har
överskridit en viss gräns. Låt omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
OBSERVERA
Förhindra störningar i GPF-systemet
• Använd inget annat bränsle än det
som specificerats
• Gör inga anpassningar av avgasrören
4.5 Använda körstödssystemen
308
