ESP TOYOTA HIGHLANDER 2022 Bruksanvisningar (in Swedish)

För din information.................4
Så här läser du den här instruktionsboken....6
Söka information..................7
Bildregister......................8
1.Trygghet och säkerhet
1.1 För säkert bruk................20
1.1.1 Innan du börjar köra.........20
1.1.2 För säker körning...........21
1.1.3 Säkerhetsbälten...........21
1.1.4 Krockkuddar..............25
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................32
1.2 Säkerhet för barn...............33
1.2.1 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde..............33
1.2.2 Åka bil med barn...........35
1.2.3 Bilbarnstolar..............35
1.3 Hjälp i nödsituation..............50
1.3.1 eCall
*1, 2................50
1.4 Hybridsystem.................59
1.4.1 Hybridsystem, funktioner......59
1.4.2
Hybridsystem, säkerhetsåtgärder . . 62
1.5 Stöldskyddssystem..............65
1.5.1 Startspärrsystem...........65
1.5.2 Larm
*..................77
2. Information om bilens status
och kontrollampor
2.1 Instrumentgrupp...............80
2.1.1 Varnings- och kontrollampor....80
2.1.2 Instrument och mätare.......84
2.1.3 Informationsdisplay.........86
2.1.4 Vindrutedisplay
*...........95
2.1.5
Energimonitor/Förbrukningsskärm . . . 99
3. Innan du börjar köra
3.1 Information om nycklar..........110
3.1.1 Nycklar................110
3.2 Öppna, stänga och låsa dörrarna.....112
3.2.1 Sidodörrar..............112
3.2.2 Baklucka...............116
3.2.3
Elektroniskt lås- och startsystem . . 126
3.3 Inställning av säten.............162
3.3.1 Framsäten..............162
3.3.2 Baksäte................163
3.3.3 Körställningsminne
*........167
3.3.4 Nackskydd..............169
3.4 Justera ratten och speglarna.......171
3.4.1 Ratt..................171
3.4.2 Invändig backspegel
*........171
3.4.3 Digital backspegel*.........172
3.4.4 Ytterbackspeglar..........180
3.5 Öppna, stänga fönster och taklucka . . . 181
3.5.1 Elfönsterhissar...........181
3.5.2 Taklucka
*...............184
3.5.3 Panoramaglastak*..........186
4. Körning
4.1 Innan du börjar köra............192
4.1.1 Köra bilen...............192
4.1.2 Last och bagage...........197
4.1.3 Draganordning...........198
4.2 Körrutiner..................203
4.2.1 Startknapp (tändning).......203
4.2.2 Körläge EV..............207
4.2.3 Hybridväxellåda...........208
4.2.4 Blinkersspak.............212
4.2.5 Parkeringsbroms..........212
4.2.6 Bromshållare.............215
4.3 Använda strålkastare och
vindrutetorkare...............217
4.3.1 Belysningsspak...........217
4.3.2 Automatiskt helljus.........219
4.3.3 Dimljus, reglage...........222
4.3.4 Vindrutetorkare och spolare . . . 222
4.3.5 Bakrutetorkare och spolare....224
4.4 Tanka bilen..................225
4.4.1 Öppna tanklocket..........225
4.5 Använda körstödssystemen........227
4.5.1 Toyota Safety Sense........227
4.5.2
PCS (Aktivt krockskyddssystem) . . 2384.5.3 LTA (Linjeavkännare)........249
4.5.4 Aktiv farthållare med radar från
0km/tim ...............257
4.5.5 RSA (Vägskyltsigenkänning)
*...268
4.5.6 BSM (Dödavinkelvarnare).....272
4.5.7 Toyota parkeringssensor
*.....284
4.5.8 RCTA (Backvarnare för korsande
trafik), funktion...........291
4.5.9 PKSB (Intelligent autobroms)
*. . 297
4.5.10 Intelligent autobroms
(statiska föremål)
*........303
2

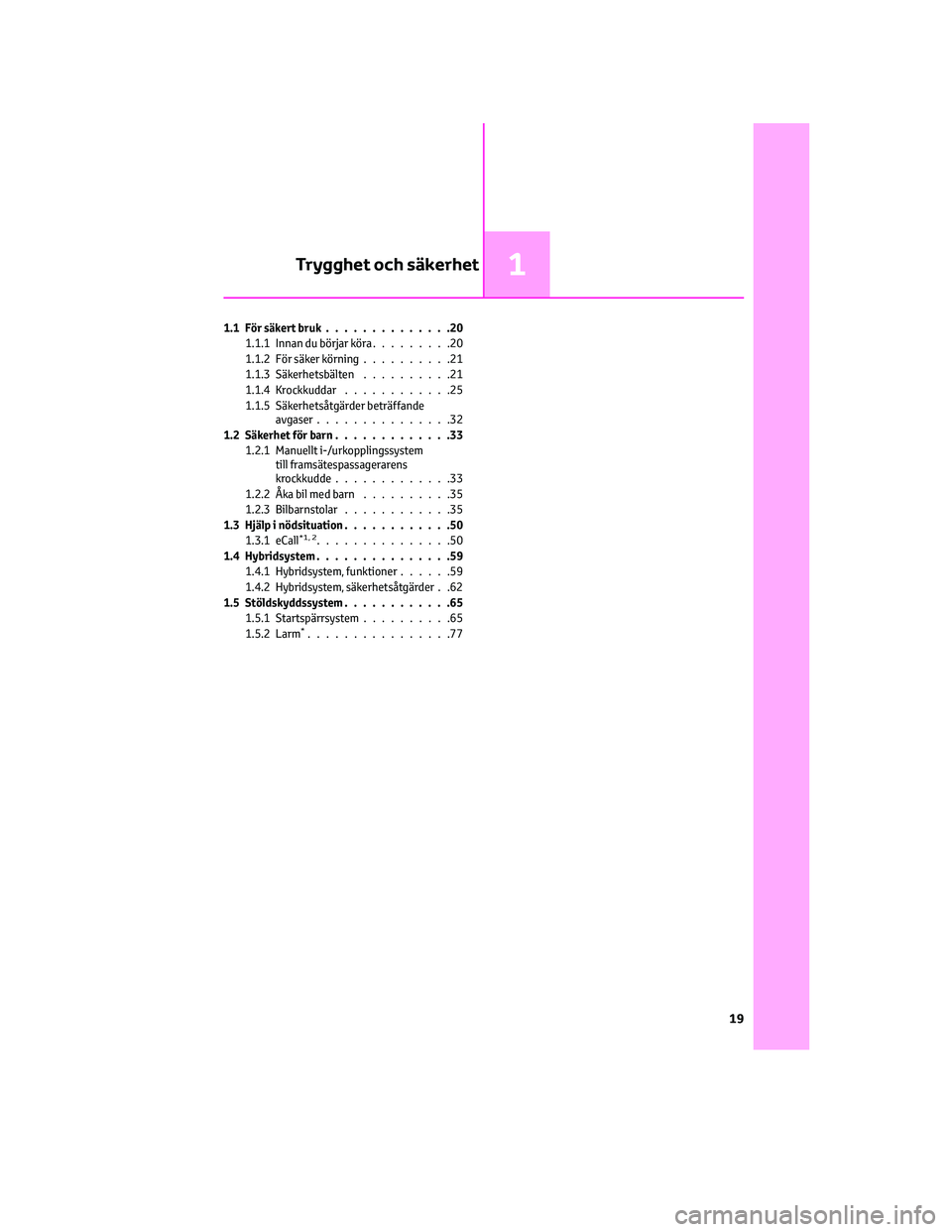

1.1 För säkert bruk..............20
1.1.1 Innan du börjar köra.........20
1.1.2 För säker körning..........21
1.1.3 Säkerhetsbälten..........21
1.1.4 Krockkuddar............25
1.1.5 Säkerhetsåtgärder beträffande
avgaser...............32
1.2 Säkerhet för barn.............33
1.2.1 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde.............33
1.2.2 Åka bil med barn..........35
1.2.3 Bilbarnstolar............35
1.3 Hjälp i nödsituation............50
1.3.1 eCall
*1, 2...............50
1.4 Hybridsystem...............59
1.4.1 Hybridsystem, funktioner......59
1.4.2 Hybridsystem, säkerhetsåtgärder . .62
1.5 Stöldskyddssystem............65
1.5.1 Startspärrsystem..........65
1.5.2 Larm
*................77
Trygghet och säkerhet1
19

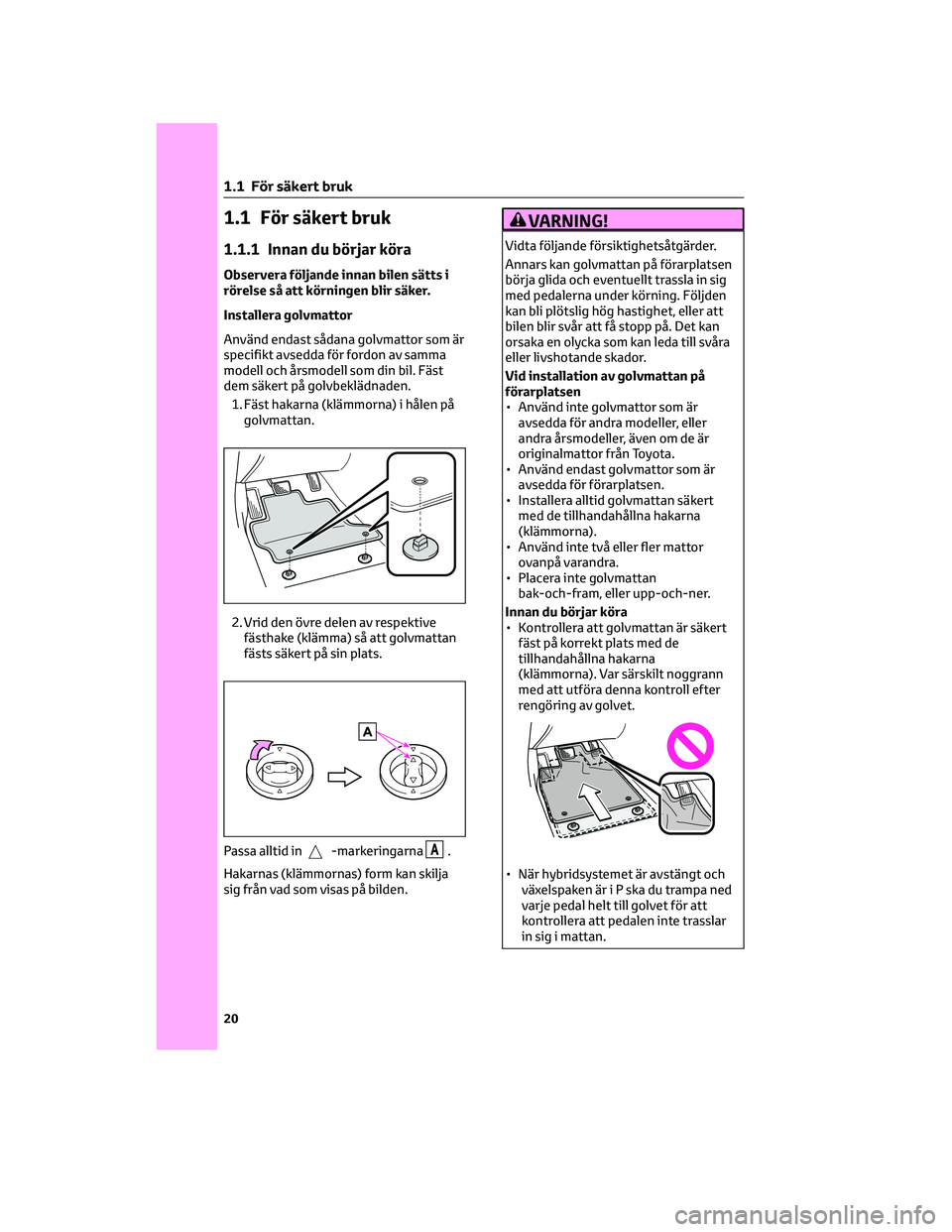

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Observera följande innan bilen sätts i
rörelse så att körningen blir säker.
Installera golvmattor
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att golvmattan
fästs säkert på sin plats.
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
VARNING!
Vidta följande försiktighetsåtgärder.
Annars kan golvmattan på förarplatsen
börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden
kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor
ovanpå varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
• Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna
(klämmorna). Var särskilt noggrann
med att utföra denna kontroll efter
rengöring av golvet.
• När hybridsystemet är avstängt och
växelspaken är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
Passa alltid in-markeringarnaA.
1 .1 För säkert bruk
20

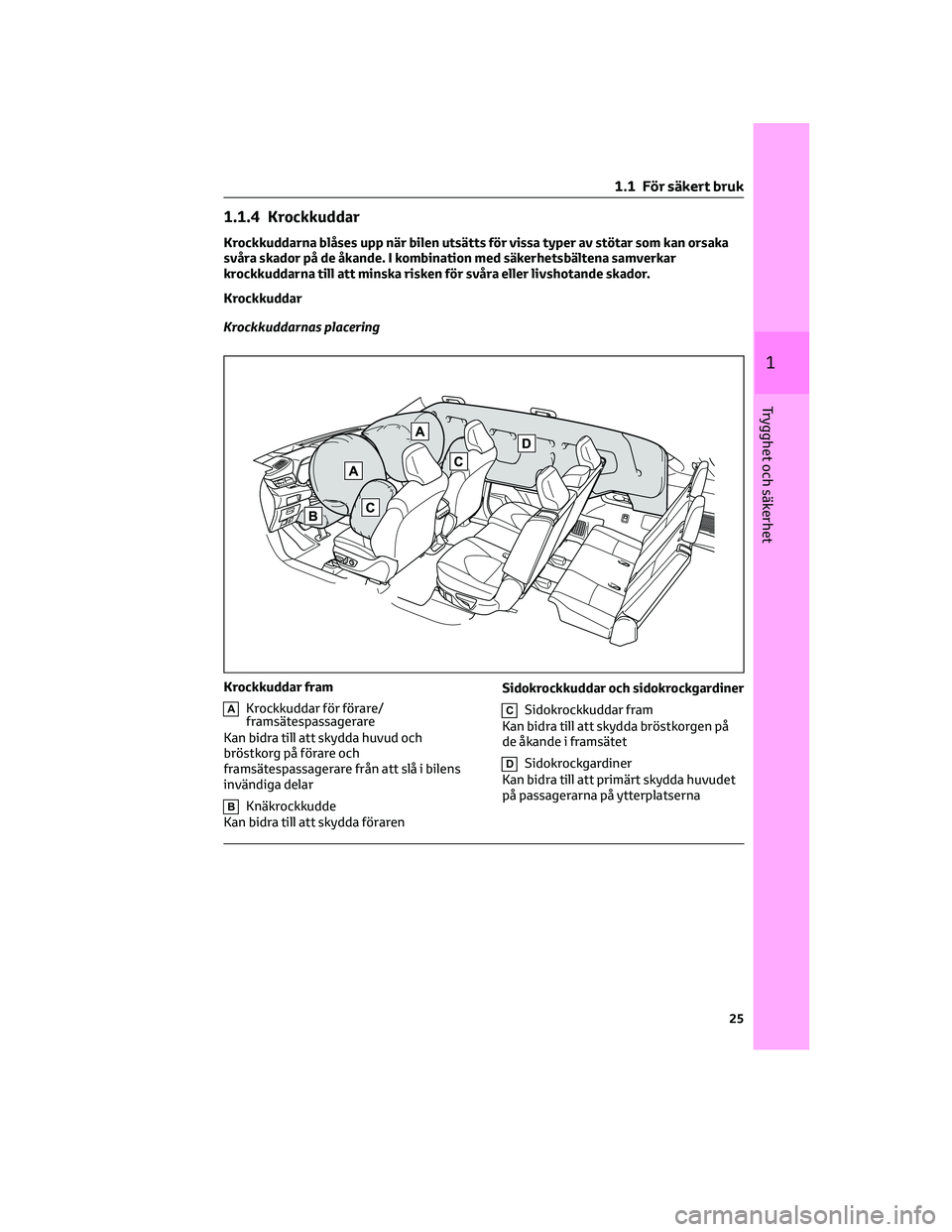

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka
svåra skador på de åkande. I kombination med säkerhetsbältena samverkar
krockkuddarna till att minska risken för svåra eller livshotande skador.
Krockkuddar
Krockkuddarnas placering
AKrockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i bilens
invändiga delar
BKnäkrockkudde
Kan bidra till att skydda förarenSidokrockkuddar och sidokrockgardiner
CSidokrockkuddar fram
Kan bidra till att skydda bröstkorgen på
de åkande i framsätet
DSidokrockgardiner
Kan bidra till att primärt skydda huvudet
på passagerarna på ytterplatserna
Krockkuddar fram
1 .1 För säkert bruk
25
1
Trygghet och säkerhet

Komponenter i krockkuddesystemet
AKrockkudde, framsätespassagerare
B“PASS AIR BAG ON” och “PASS AIR
BAG OFF”, kontrollampor
CSidokrockkuddar fram
DSidokrockgardiner
ESidokrocksensorer (bak)
FKrockkuddesystem, varningslampa
GFörarens krockkudde
HSidokrocksensorer (framdörr)
IBältessträckare och kraftbegränsare
JFörarens knäkrockkudde
KFrämre krocksensorer
LKrockkuddesensorenhet
MManuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.• Vindrutan kan spricka.
• Hybridsystemet kan stängas av och
bränsletillförseln till motorn
avstannar. (→Sid. 65)
• Alla dörrar låses upp. (→Sid. 113)
• Bromsarna och bromsljusen regleras
automatiskt. (→Sid. 310)
• Kupébelysningen tänds automatiskt.
(→Sid. 340)
• Varningsblinkers tänds automatiskt.
(→Sid. 410)
1 .1 För säkert bruk
26

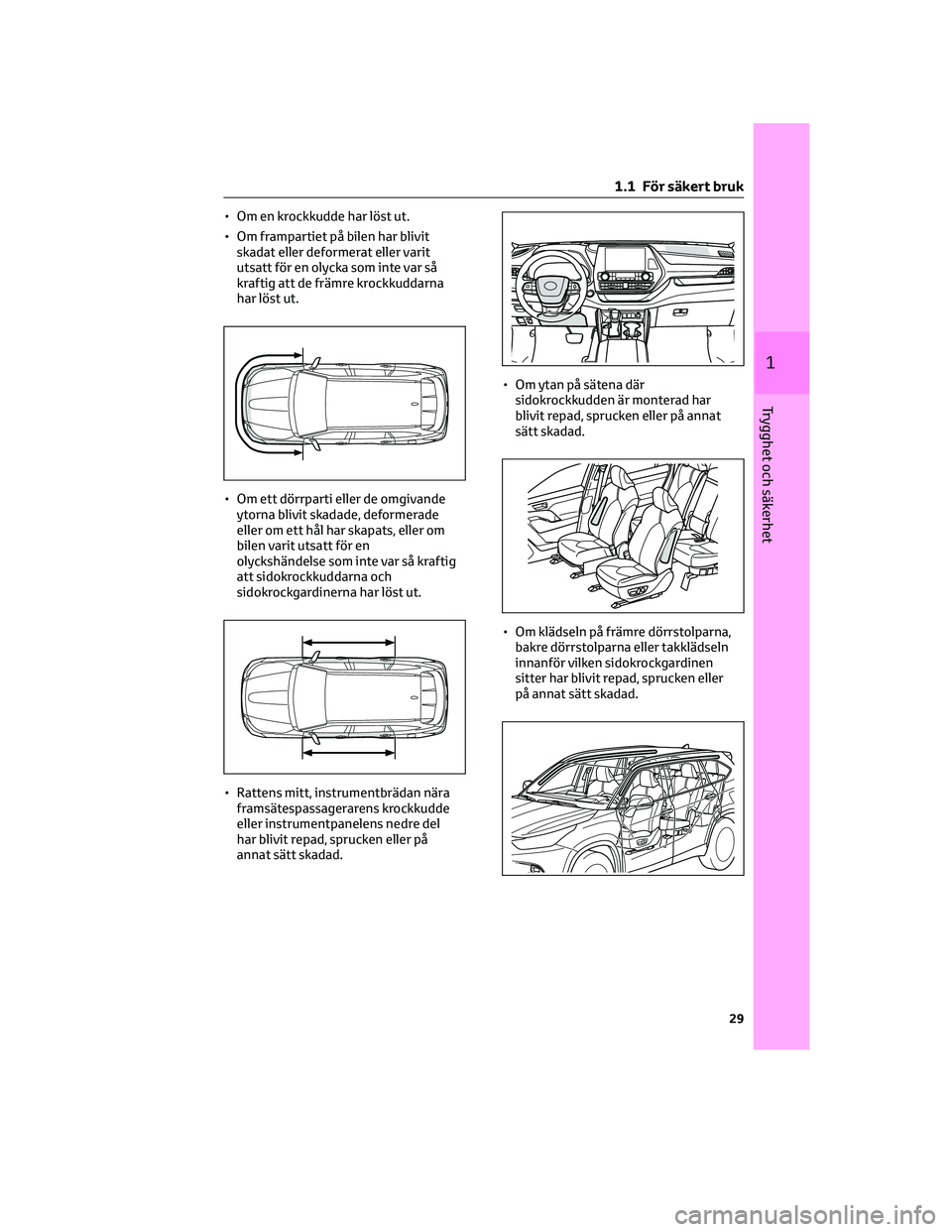

• Om en krockkudde har löst ut.
• Om frampartiet på bilen har blivit
skadat eller deformerat eller varit
utsatt för en olycka som inte var så
kraftig att de främre krockkuddarna
har löst ut.
• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en
olyckshändelse som inte var så kraftig
att sidokrockkuddarna och
sidokrockgardinerna har löst ut.
• Rattens mitt, instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del
har blivit repad, sprucken eller på
annat sätt skadad.• Om ytan på sätena där
sidokrockkudden är monterad har
blivit repad, sprucken eller på annat
sätt skadad.
• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1 .1 För säkert bruk
29
1
Trygghet och säkerhet

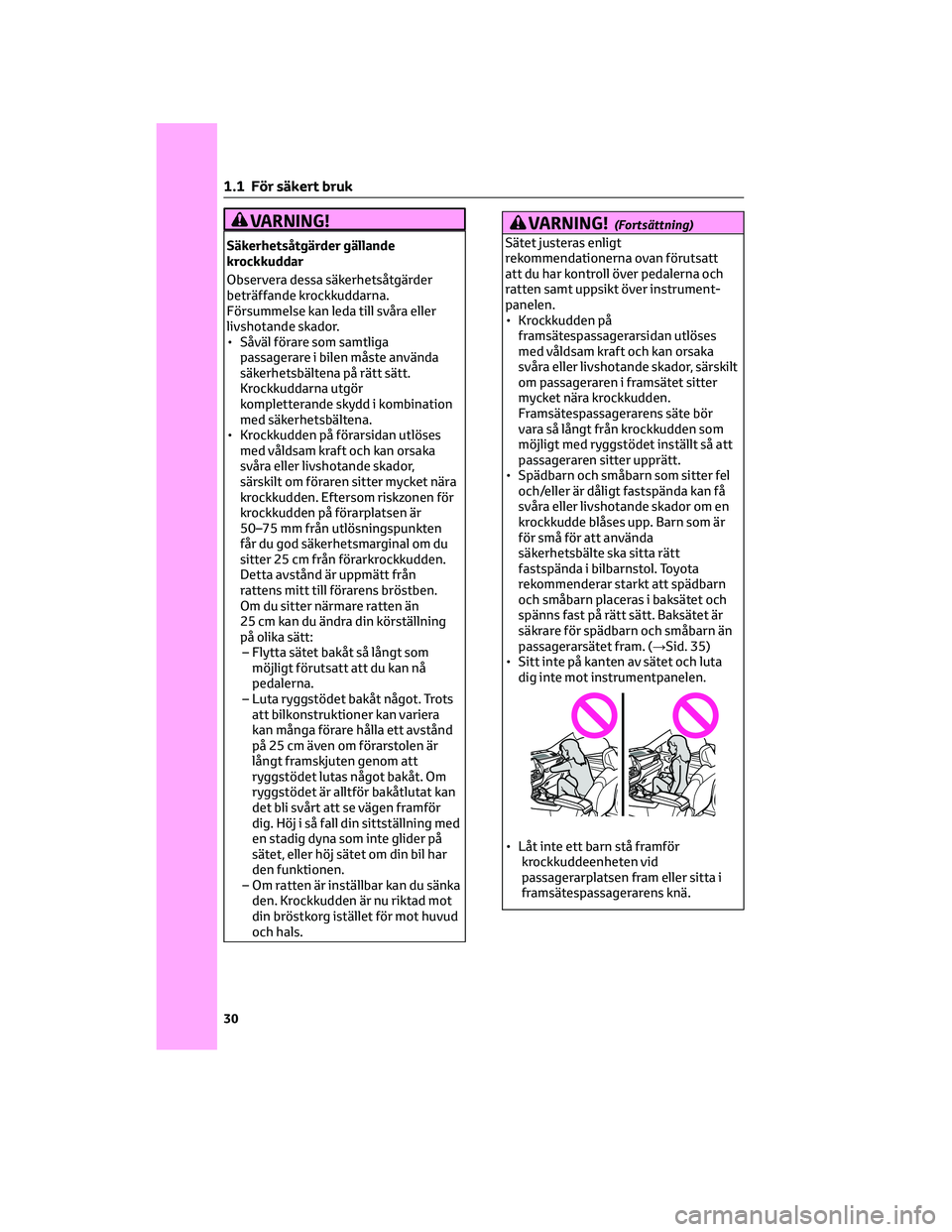

VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket nära
krockkudden. Eftersom riskzonen för
krockkudden på förarplatsen är
50–75 mm från utlösningspunkten
får du god säkerhetsmarginal om du
sitter 25 cm från förarkrockkudden.
Detta avstånd är uppmätt från
rattens mitt till förarens bröstben.
Om du sitter närmare ratten än
25 cm kan du ändra din körställning
på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ryggstödet är alltför bakåtlutat kan
det bli svårt att se vägen framför
dig. Höj i så fall din sittställning med
en stadig dyna som inte glider på
sätet, eller höj sätet om din bil har
den funktionen.
– Om ratten är inställbar kan du sänka
den. Krockkudden är nu riktad mot
din bröstkorg istället för mot huvud
och hals.
VARNING!(Fortsättning)
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna och
ratten samt uppsikt över instrument-
panelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt
om passageraren i framsätet sitter
mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 35)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
1 .1 För säkert bruk
30

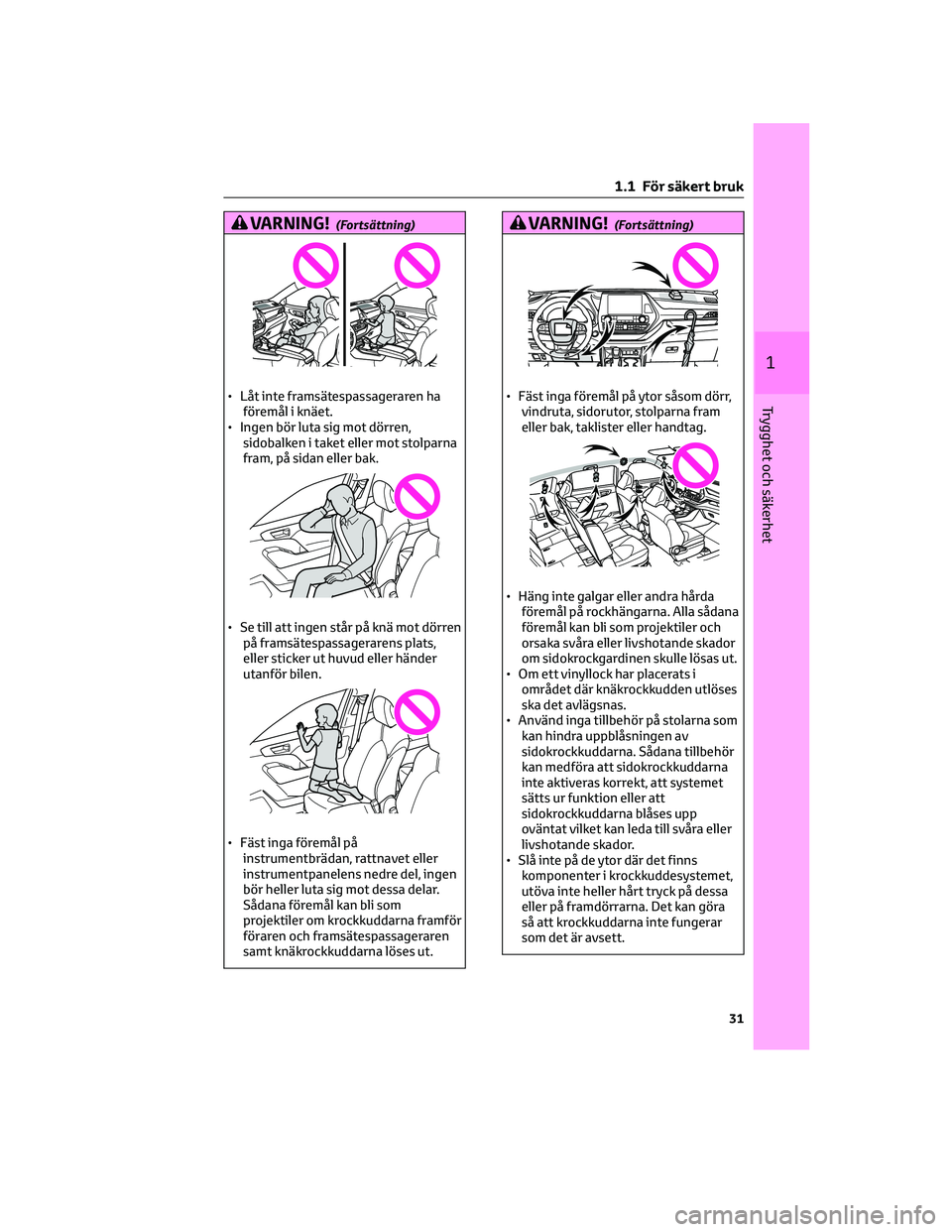

VARNING!(Fortsättning)
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot stolparna
fram, på sidan eller bak.
• Se till att ingen står på knä mot dörren
på framsätespassagerarens plats,
eller sticker ut huvud eller händer
utanför bilen.
• Fäst inga föremål på
instrumentbrädan, rattnavet eller
instrumentpanelens nedre del, ingen
bör heller luta sig mot dessa delar.
Sådana föremål kan bli som
projektiler om krockkuddarna framför
föraren och framsätespassageraren
samt knäkrockkuddarna löses ut.
VARNING!(Fortsättning)
• Fäst inga föremål på ytor såsom dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Alla sådana
föremål kan bli som projektiler och
orsaka svåra eller livshotande skador
om sidokrockgardinen skulle lösas ut.
• Om ett vinyllock har placerats i
området där knäkrockkudden utlöses
ska det avlägsnas.
• Använd inga tillbehör på stolarna som
kan hindra uppblåsningen av
sidokrockkuddarna. Sådana tillbehör
kan medföra att sidokrockkuddarna
inte aktiveras korrekt, att systemet
sätts ur funktion eller att
sidokrockkuddarna blåses upp
oväntat vilket kan leda till svåra eller
livshotande skador.
• Slå inte på de ytor där det finns
komponenter i krockkuddesystemet,
utöva inte heller hårt tryck på dessa
eller på framdörrarna. Det kan göra
så att krockkuddarna inte fungerar
som det är avsett.
1 .1 För säkert bruk
31
1
Trygghet och säkerhet

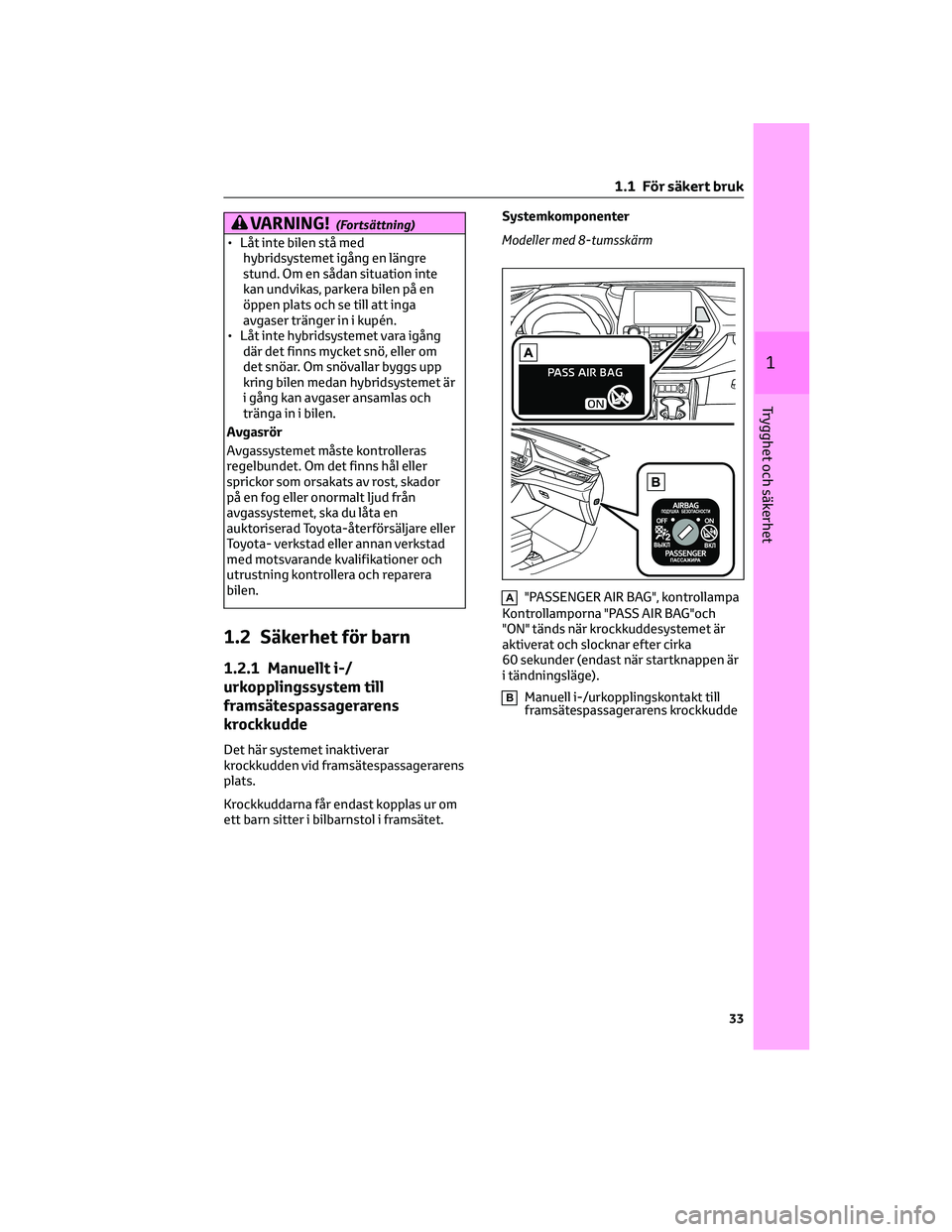

VARNING!(Fortsättning)
• Låt inte bilen stå med
hybridsystemet igång en längre
stund. Om en sådan situation inte
kan undvikas, parkera bilen på en
öppen plats och se till att inga
avgaser tränger in i kupén.
• Låt inte hybridsystemet vara igång
där det finns mycket snö, eller om
det snöar. Om snövallar byggs upp
kring bilen medan hybridsystemet är
i gång kan avgaser ansamlas och
tränga in i bilen.
Avgasrör
Avgassystemet måste kontrolleras
regelbundet. Om det finns hål eller
sprickor som orsakats av rost, skador
på en fog eller onormalt ljud från
avgassystemet, ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota- verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera och reparera
bilen.
1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem till
framsätespassagerarens
krockkudde
Det här systemet inaktiverar
krockkudden vid framsätespassagerarens
plats.
Krockkuddarna får endast kopplas ur om
ett barn sitter i bilbarnstol i framsätet.Systemkomponenter
Modeller med 8-tumsskärm
A"PASSENGER AIR BAG", kontrollampa
Kontrollamporna "PASS AIR BAG"och
"ON" tänds när krockkuddesystemet är
aktiverat och slocknar efter cirka
60 sekunder (endast när startknappen är
i tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
1 .1 För säkert bruk
33
1
Trygghet och säkerhet

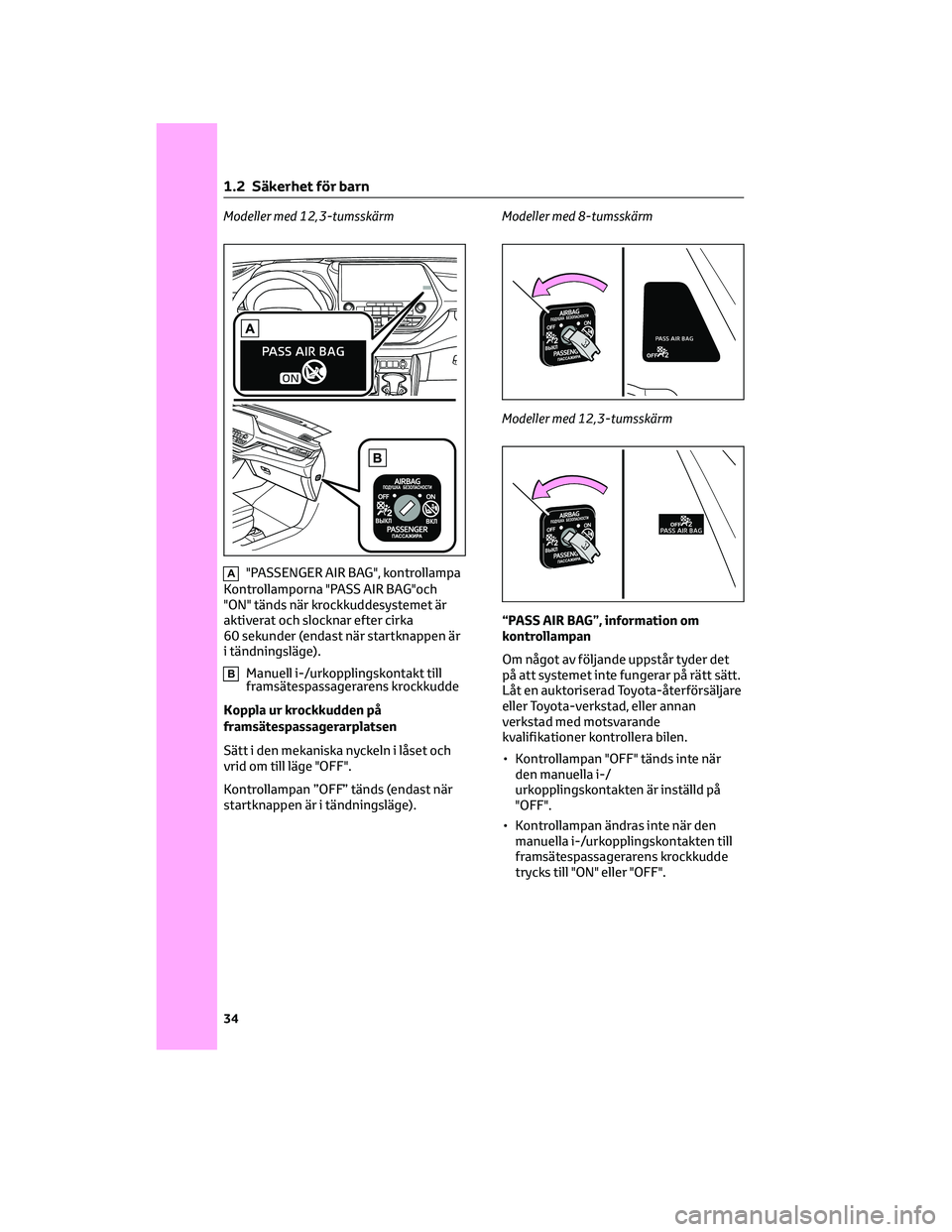

Modeller med 12,3-tumsskärm
A"PASSENGER AIR BAG", kontrollampa
Kontrollamporna "PASS AIR BAG"och
"ON" tänds när krockkuddesystemet är
aktiverat och slocknar efter cirka
60 sekunder (endast när startknappen är
i tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
Koppla ur krockkudden på
framsätespassagerarplatsen
Sätt i den mekaniska nyckeln i låset och
vrid om till läge "OFF".
Kontrollampan ”OFF” tänds (endast när
startknappen är i tändningsläge).Modeller med 8-tumsskärm
Modeller med 12,3-tumsskärm
“PASS AIR BAG”, information om
kontrollampan
Om något av följande uppstår tyder det
på att systemet inte fungerar på rätt sätt.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Kontrollampan "OFF" tänds inte när
den manuella i-/
urkopplingskontakten är inställd på
"OFF".
• Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
1 .2 Säkerhet för barn
34
