TOYOTA HIGHLANDER 2023 Instructieboekje (in Dutch)

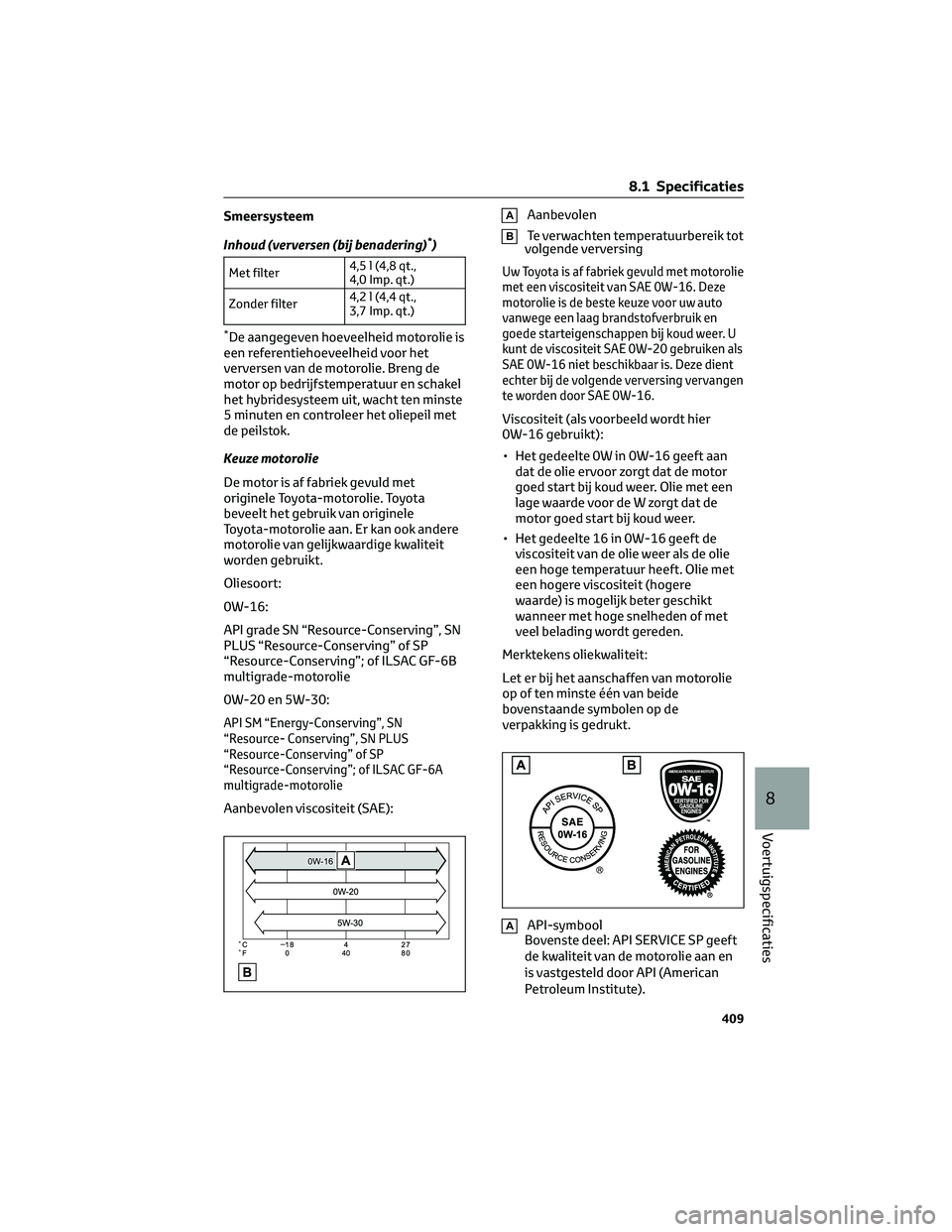

Smeersysteem
Inhoud (verversen (bij benadering)
*)
Met filter4,5 l (4,8 qt.,
4,0 Imp. qt.)
Zonder filter4,2 l (4,4 qt.,
3,7 Imp. qt.)
*De aangegeven hoeveelheid motorolie is
een referentiehoeveelheid voor het
verversen van de motorolie. Breng de
motor op bedrijfstemperatuur en schakel
het hybridesysteem uit, wacht ten minste
5 minuten en controleer het oliepeil met
de peilstok.
Keuze motorolie
De motor is af fabriek gevuld met
originele Toyota-motorolie. Toyota
beveelt het gebruik van originele
Toyota-motorolie aan. Er kan ook andere
motorolie van gelijkwaardige kwaliteit
worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”, SN
PLUS “Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-6B
multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN
“Resource- Conserving”, SN PLUS
“Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-6A
multigrade-motorolie
Aanbevolen viscositeit (SAE):
AAanbevolen
BTe verwachten temperatuurbereik tot
volgende verversing
Uw Toyota is af fabriek gevuld met motorolie
met een viscositeit van SAE 0W-16. Deze
motorolie is de beste keuze voor uw auto
vanwege een laag brandstofverbruik en
goede starteigenschappen bij koud weer. U
kunt de viscositeit SAE 0W-20 gebruiken als
SAE 0W-16 niet beschikbaar is. Deze dient
echter bij de volgende verversing vervangen
te worden door SAE 0W-16.
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan
dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met een
lage waarde voor de W zorgt dat de
motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de
viscositeit van de olie weer als de olie
een hoge temperatuur heeft. Olie met
een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt
wanneer met hoge snelheden of met
veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide
bovenstaande symbolen op de
verpakking is gedrukt.
AAPI-symbool
Bovenste deel: API SERVICE SP geeft
de kwaliteit van de motorolie aan en
is vastgesteld door API (American
Petroleum Institute).
8.1 Specificaties
409
8
Voertuigspecificaties

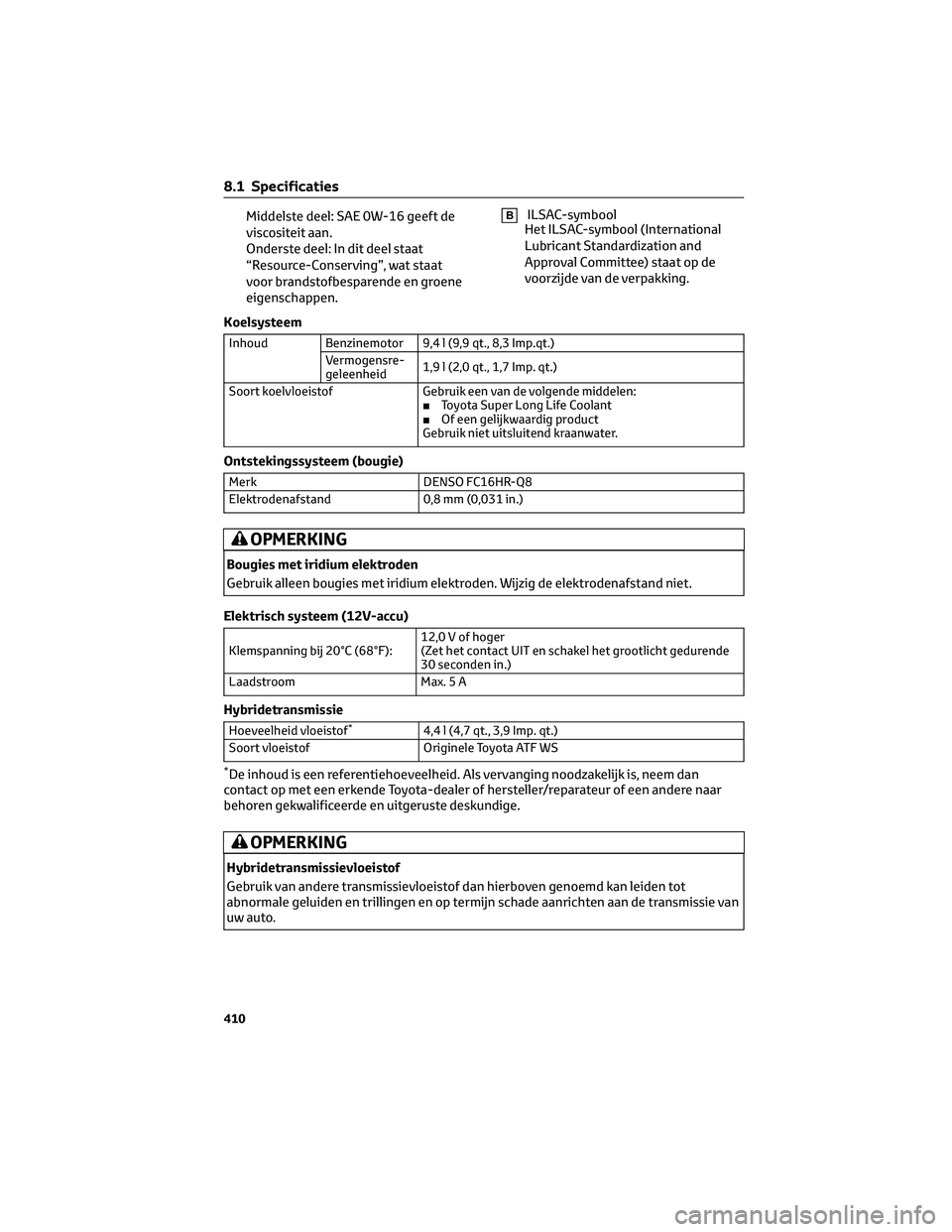

Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en groene
eigenschappen.BILSAC-symbool
Het ILSAC-symbool (International
Lubricant Standardization and
Approval Committee) staat op de
voorzijde van de verpakking.
Koelsysteem
Inhoud Benzinemotor 9,4 l (9,9 qt., 8,3 Imp.qt.)
Vermogensre-
geleenheid1,9 l (2,0 qt., 1,7 Imp. qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
■Toyota Super Long Life Coolant
■Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
Merk DENSO FC16HR-Q8
Elektrodenafstand 0,8 mm (0,031 in.)
OPMERKING
Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht gedurende
30 seconden in.)
Laadstroom Max. 5 A
Hybridetransmissie
Hoeveelheid vloeistof*4,4 l (4,7 qt., 3,9 Imp. qt.)
Soort vloeistof Originele Toyota ATF WS
*De inhoud is een referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan
contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
OPMERKING
Hybridetransmissievloeistof
Gebruik van andere transmissievloeistof dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de transmissie van
uw auto.
8.1 Specificaties
410

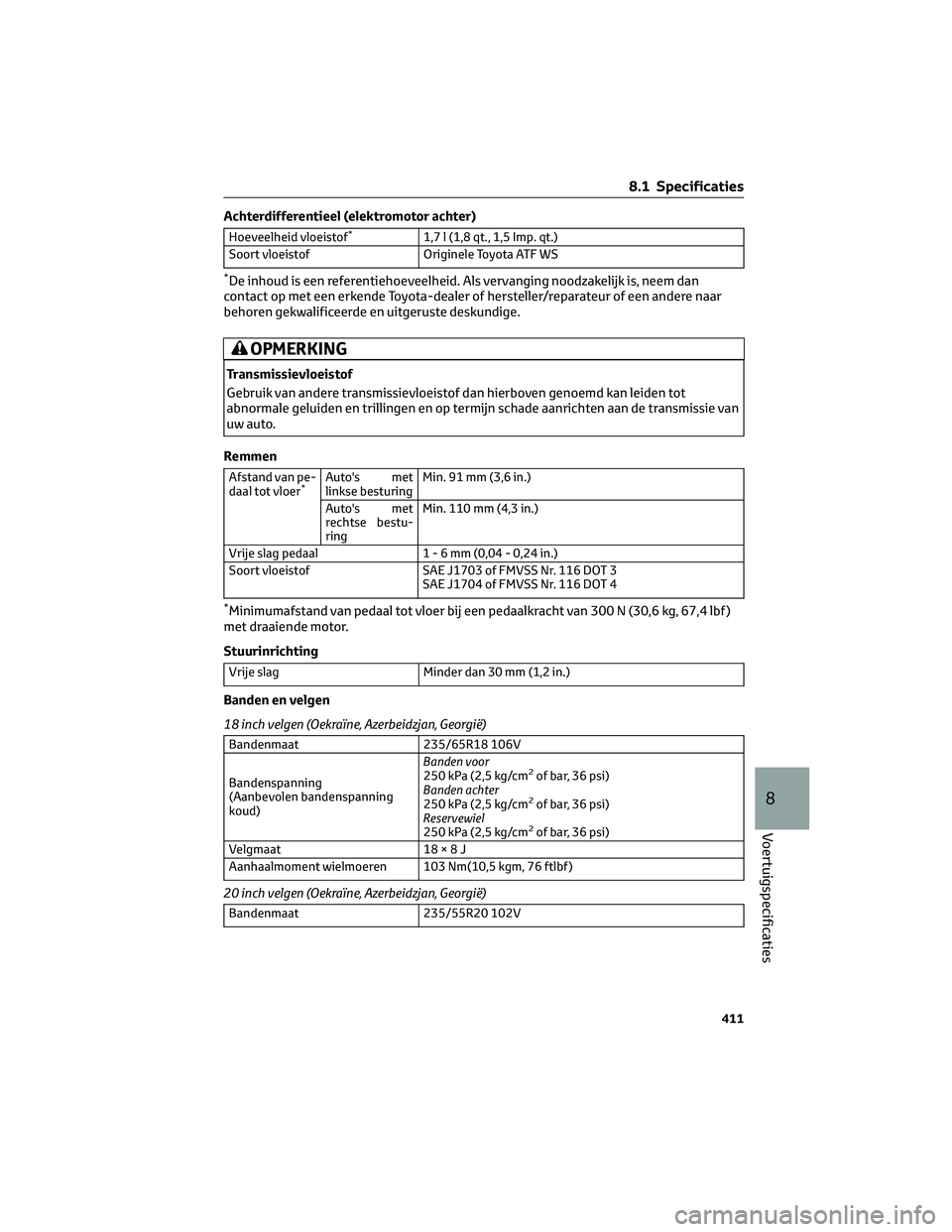

Achterdifferentieel (elektromotor achter)
Hoeveelheid vloeistof*1,7 l (1,8 qt., 1,5 Imp. qt.)
Soort vloeistof Originele Toyota ATF WS
*De inhoud is een referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan
contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
OPMERKING
Transmissievloeistof
Gebruik van andere transmissievloeistof dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de transmissie van
uw auto.
Remmen
Afstand van pe-
daal tot vloer*Auto's met
linkse besturingMin. 91 mm (3,6 in.)
Auto's met
rechtse bestu-
ringMin. 110 mm (4,3 in.)
Vrije slag pedaal1-6mm(0,04-0,24in.)
Soort vloeistof SAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
*Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (30,6 kg, 67,4 lbf )
met draaiende motor.
Stuurinrichting
Vrije slag Minder dan 30 mm (1,2 in.)
Banden en velgen
18 inch velgen (Oekraïne, Azerbeidzjan, Georgië)
Bandenmaat 235/65R18 106V
Bandenspanning
(Aanbevolen bandenspanning
koud)Banden voor
250 kPa (2,5 kg/cm
2of bar, 36 psi)
Banden achter
250 kPa (2,5 kg/cm
2of bar, 36 psi)
Reservewiel
250 kPa (2,5 kg/cm
2of bar, 36 psi)
Velgmaat 18×8J
Aanhaalmoment wielmoeren 103 Nm(10,5 kgm, 76 ftlbf )
20 inch velgen (Oekraïne, Azerbeidzjan, Georgië)
Bandenmaat 235/55R20 102V
8.1 Specificaties
411
8
Voertuigspecificaties

Bandenspanning
(Aanbevolen bandenspanning
koud)Banden voor
250 kPa (2,5 kg/cm
2of bar, 36 psi)
Banden achter
250 kPa (2,5 kg/cm
2of bar, 36 psi)
Reservewiel
250 kPa (2,5 kg/cm
2of bar, 36 psi)
Rijden met hoge snelheden (boven 160 km/h) (in landen
waar dergelijke snelheden wettelijk zijn toegestaan)
Verhoog de bandenspanning voor en achter met 10 kPa
(0,1 kg/cm
2of bar, 1 psi). Overschrijd nooit de maximale
bandenspanning koud die op de wang van de band is aan-
gegeven.
Velgmaat 20×8J
Aanhaalmoment wielmoeren 103 Nm(10,5 kgm, 76 ftlbf )

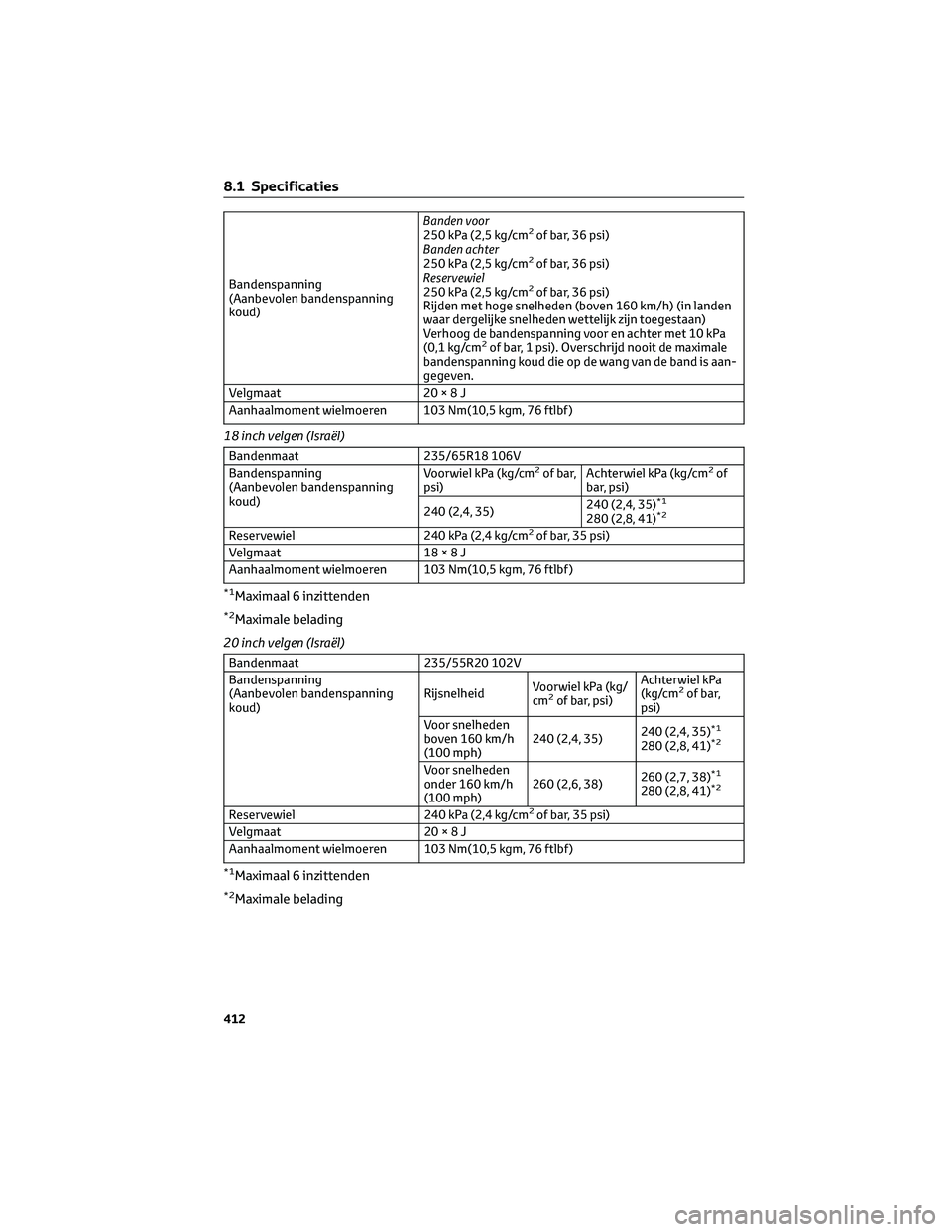

18 inch velgen (Israël)
Bandenmaat 235/65R18 106V
Bandenspanning
(Aanbevolen bandenspanning
koud)Voorwiel kPa (kg/cm2of bar,
psi)Achterwiel kPa (kg/cm2of
bar, psi)
240 (2,4, 35)240 (2,4, 35)
*1
280 (2,8, 41)*2
Reservewiel 240 kPa (2,4 kg/cm2of bar, 35 psi)
Velgmaat 18×8J
Aanhaalmoment wielmoeren 103 Nm(10,5 kgm, 76 ftlbf )
*1Maximaal 6 inzittenden
*2Maximale belading
20 inch velgen (Israël)
Bandenmaat 235/55R20 102V
Bandenspanning
(Aanbevolen bandenspanning
koud)RijsnelheidVoorwiel kPa (kg/
cm
2of bar, psi)Achterwiel kPa
(kg/cm2of bar,
psi)
Voor snelheden
boven 160 km/h
(100 mph)240 (2,4, 35)240 (2,4, 35)
*1
280 (2,8, 41)*2
Voor snelheden
onder 160 km/h
(100 mph)260 (2,6, 38)260 (2,7, 38)*1
280 (2,8, 41)*2
Reservewiel 240 kPa (2,4 kg/cm2of bar, 35 psi)
Velgmaat 20×8J
Aanhaalmoment wielmoeren 103 Nm(10,5 kgm, 76 ftlbf )
*1Maximaal 6 inzittenden
*2Maximale belading
8.1 Specificaties
412

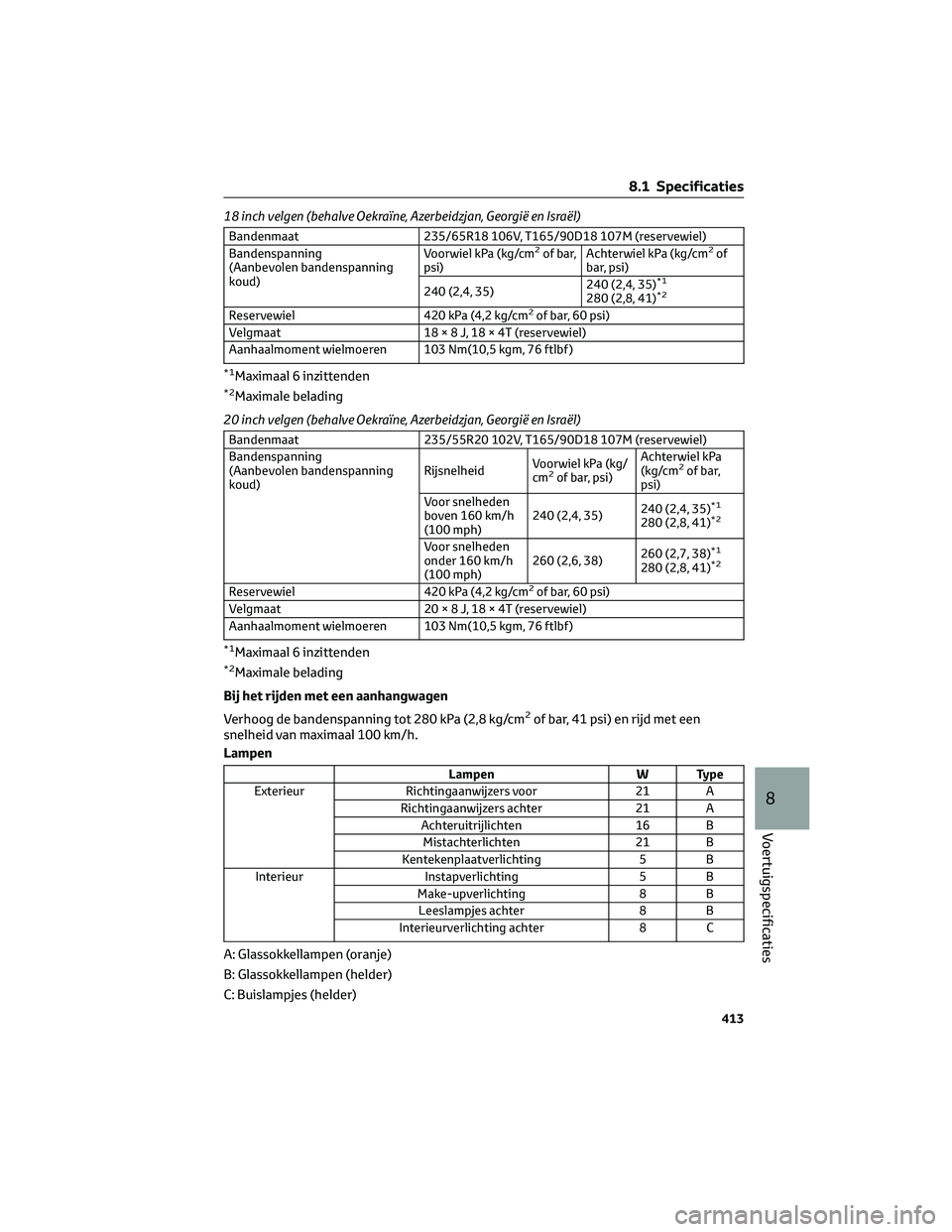

18 inch velgen (behalve Oekraïne, Azerbeidzjan, Georgië en Israël)
Bandenmaat 235/65R18 106V, T165/90D18 107M (reservewiel)
Bandenspanning
(Aanbevolen bandenspanning
koud)Voorwiel kPa (kg/cm2of bar,
psi)Achterwiel kPa (kg/cm2of
bar, psi)
240 (2,4, 35)240 (2,4, 35)
*1
280 (2,8, 41)*2
Reservewiel 420 kPa (4,2 kg/cm2of bar, 60 psi)
Velgmaat 18×8J,18×4T(reservewiel)
Aanhaalmoment wielmoeren 103 Nm(10,5 kgm, 76 ftlbf )
*1Maximaal 6 inzittenden*2Maximale belading
20 inch velgen (behalve Oekraïne, Azerbeidzjan, Georgië en Israël)
Bandenmaat 235/55R20 102V, T165/90D18 107M (reservewiel)
Bandenspanning
(Aanbevolen bandenspanning
koud)RijsnelheidVoorwiel kPa (kg/
cm
2of bar, psi)Achterwiel kPa
(kg/cm2of bar,
psi)
Voor snelheden
boven 160 km/h
(100 mph)240 (2,4, 35)240 (2,4, 35)
*1
280 (2,8, 41)*2
Voor snelheden
onder 160 km/h
(100 mph)260 (2,6, 38)260 (2,7, 38)*1
280 (2,8, 41)*2
Reservewiel 420 kPa (4,2 kg/cm2of bar, 60 psi)
Velgmaat 20×8J,18×4T(reservewiel)
Aanhaalmoment wielmoeren 103 Nm(10,5 kgm, 76 ftlbf )
*1Maximaal 6 inzittenden*2Maximale belading
Bij het rijden met een aanhangwagen
Verhoog de bandenspanning tot 280 kPa (2,8 kg/cm
2of bar, 41 psi) en rijd met een
snelheid van maximaal 100 km/h.
Lampen
Lampen W Type
Exterieur Richtingaanwijzers voor 21 A
Richtingaanwijzers achter 21 A
Achteruitrijlichten 16 B
Mistachterlichten 21 B
Kentekenplaatverlichting 5 B
Interieur Instapverlichting 5 B
Make-upverlichting 8 B
Leeslampjes achter 8 B
Interieurverlichting achter 8 C
A: Glassokkellampen (oranje)
B: Glassokkellampen (helder)
C: Buislampjes (helder)
8.1 Specificaties
413
8
Voertuigspecificaties

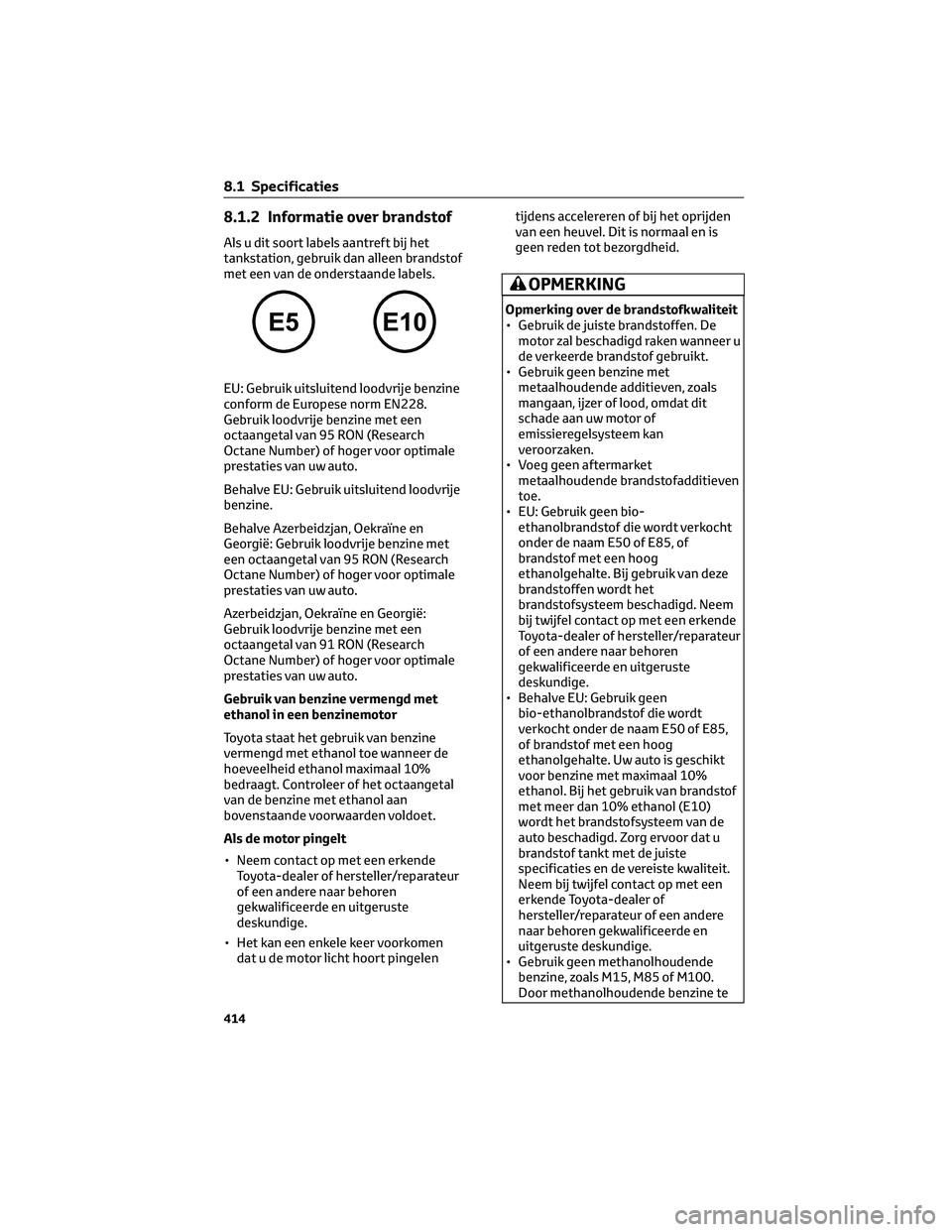

8.1.2 Informatie over brandstof
Als u dit soort labels aantreft bij het
tankstation, gebruik dan alleen brandstof
met een van de onderstaande labels.
EU: Gebruik uitsluitend loodvrije benzine
conform de Europese norm EN228.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale
prestaties van uw auto.
Behalve EU: Gebruik uitsluitend loodvrije
benzine.
Behalve Azerbeidzjan, Oekraïne en
Georgië: Gebruik loodvrije benzine met
een octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale
prestaties van uw auto.
Azerbeidzjan, Oekraïne en Georgië:
Gebruik loodvrije benzine met een
octaangetal van 91 RON (Research
Octane Number) of hoger voor optimale
prestaties van uw auto.
Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine
vermengd met ethanol toe wanneer de
hoeveelheid ethanol maximaal 10%
bedraagt. Controleer of het octaangetal
van de benzine met ethanol aan
bovenstaande voorwaarden voldoet.
Als de motor pingelt
• Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Het kan een enkele keer voorkomen
dat u de motor licht hoort pingelentijdens accelereren of bij het oprijden
van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
OPMERKING
Opmerking over de brandstofkwaliteit
• Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
• Gebruik geen benzine met
metaalhoudende additieven, zoals
mangaan, ijzer of lood, omdat dit
schade aan uw motor of
emissieregelsysteem kan
veroorzaken.
• Voeg geen aftermarket
metaalhoudende brandstofadditieven
toe.
• EU: Gebruik geen bio-
ethanolbrandstof die wordt verkocht
onder de naam E50 of E85, of
brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het
brandstofsysteem beschadigd. Neem
bij twijfel contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Behalve EU: Gebruik geen
bio-ethanolbrandstof die wordt
verkocht onder de naam E50 of E85,
of brandstof met een hoog
ethanolgehalte. Uw auto is geschikt
voor benzine met maximaal 10%
ethanol. Bij het gebruik van brandstof
met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de
auto beschadigd. Zorg ervoor dat u
brandstof tankt met de juiste
specificaties en de vereiste kwaliteit.
Neem bij twijfel contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Gebruik geen methanolhoudende
benzine, zoals M15, M85 of M100.
Door methanolhoudende benzine te
8.1 Specificaties
414

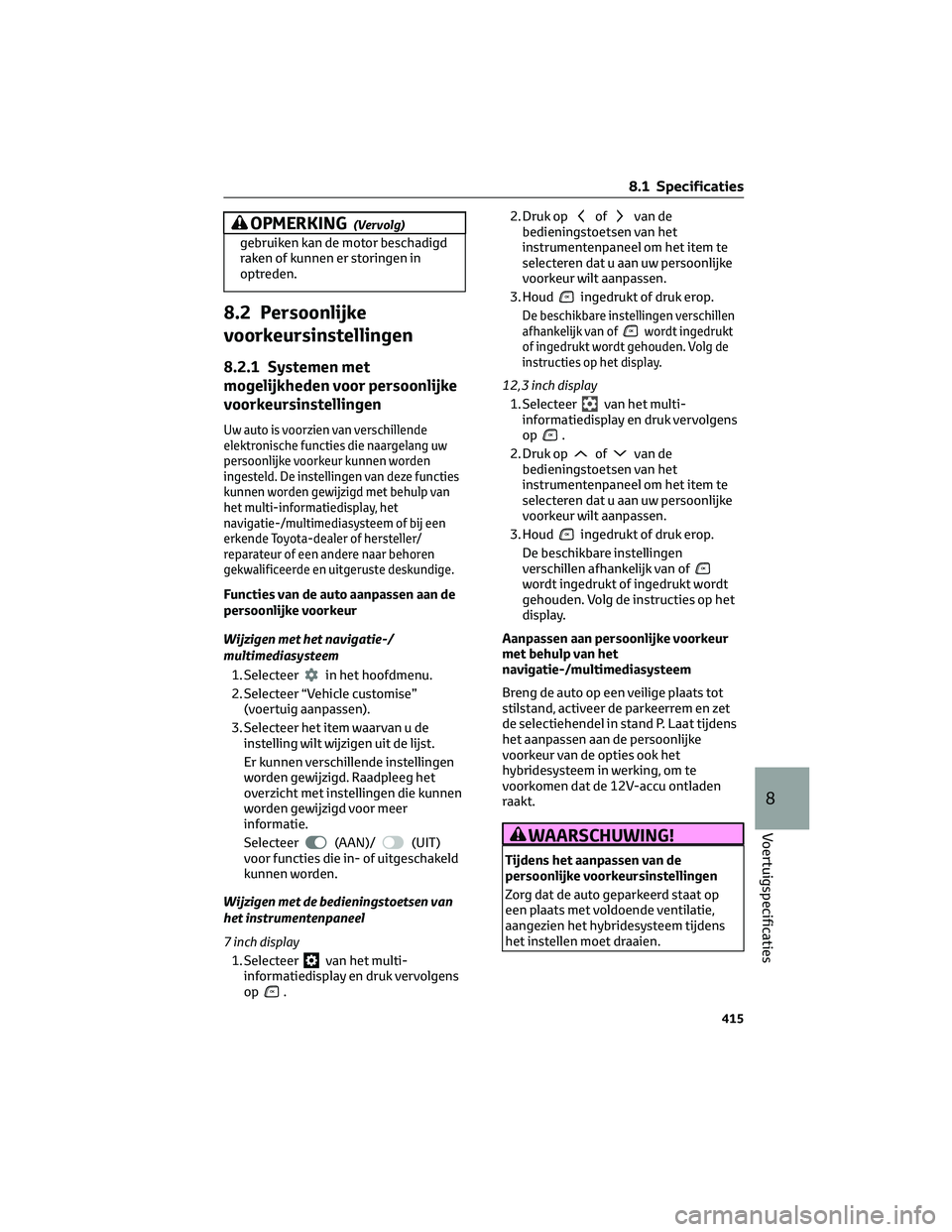

OPMERKING(Vervolg)
gebruiken kan de motor beschadigd
raken of kunnen er storingen in
optreden.
8.2 Persoonlijke
voorkeursinstellingen
8.2.1 Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschillende
elektronische functies die naargelang uw
persoonlijke voorkeur kunnen worden
ingesteld. De instellingen van deze functies
kunnen worden gewijzigd met behulp van
het multi-informatiedisplay, het
navigatie-/multimediasysteem of bij een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Functies van de auto aanpassen aan de
persoonlijke voorkeur
Wijzigen met het navigatie-/
multimediasysteem
1. Selecteer
in het hoofdmenu.
2. Selecteer “Vehicle customise”
(voertuig aanpassen).
3. Selecteer het item waarvan u de
instelling wilt wijzigen uit de lijst.
Er kunnen verschillende instellingen
worden gewijzigd. Raadpleeg het
overzicht met instellingen die kunnen
worden gewijzigd voor meer
informatie.
Selecteer
(AAN)/(UIT)
voor functies die in- of uitgeschakeld
kunnen worden.
Wijzigen met de bedieningstoetsen van
het instrumentenpaneel
7 inch display
1. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om het item te
selecteren dat u aan uw persoonlijke
voorkeur wilt aanpassen.
3. Houd
ingedrukt of druk erop.
De beschikbare instellingen verschillen
afhankelijk van ofwordt ingedrukt
of ingedrukt wordt gehouden. Volg de
instructies op het display.
12,3 inch display
1. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om het item te
selecteren dat u aan uw persoonlijke
voorkeur wilt aanpassen.
3. Houd
ingedrukt of druk erop.
De beschikbare instellingen
verschillen afhankelijk van of
wordt ingedrukt of ingedrukt wordt
gehouden. Volg de instructies op het
display.
Aanpassen aan persoonlijke voorkeur
met behulp van het
navigatie-/multimediasysteem
Breng de auto op een veilige plaats tot
stilstand, activeer de parkeerrem en zet
de selectiehendel in stand P. Laat tijdens
het aanpassen aan de persoonlijke
voorkeur van de opties ook het
hybridesysteem in werking, om te
voorkomen dat de 12V-accu ontladen
raakt.
WAARSCHUWING!
Tijdens het aanpassen van de
persoonlijke voorkeursinstellingen
Zorg dat de auto geparkeerd staat op
een plaats met voldoende ventilatie,
aangezien het hybridesysteem tijdens
het instellen moet draaien.
8.1 Specificaties
415
8
Voertuigspecificaties

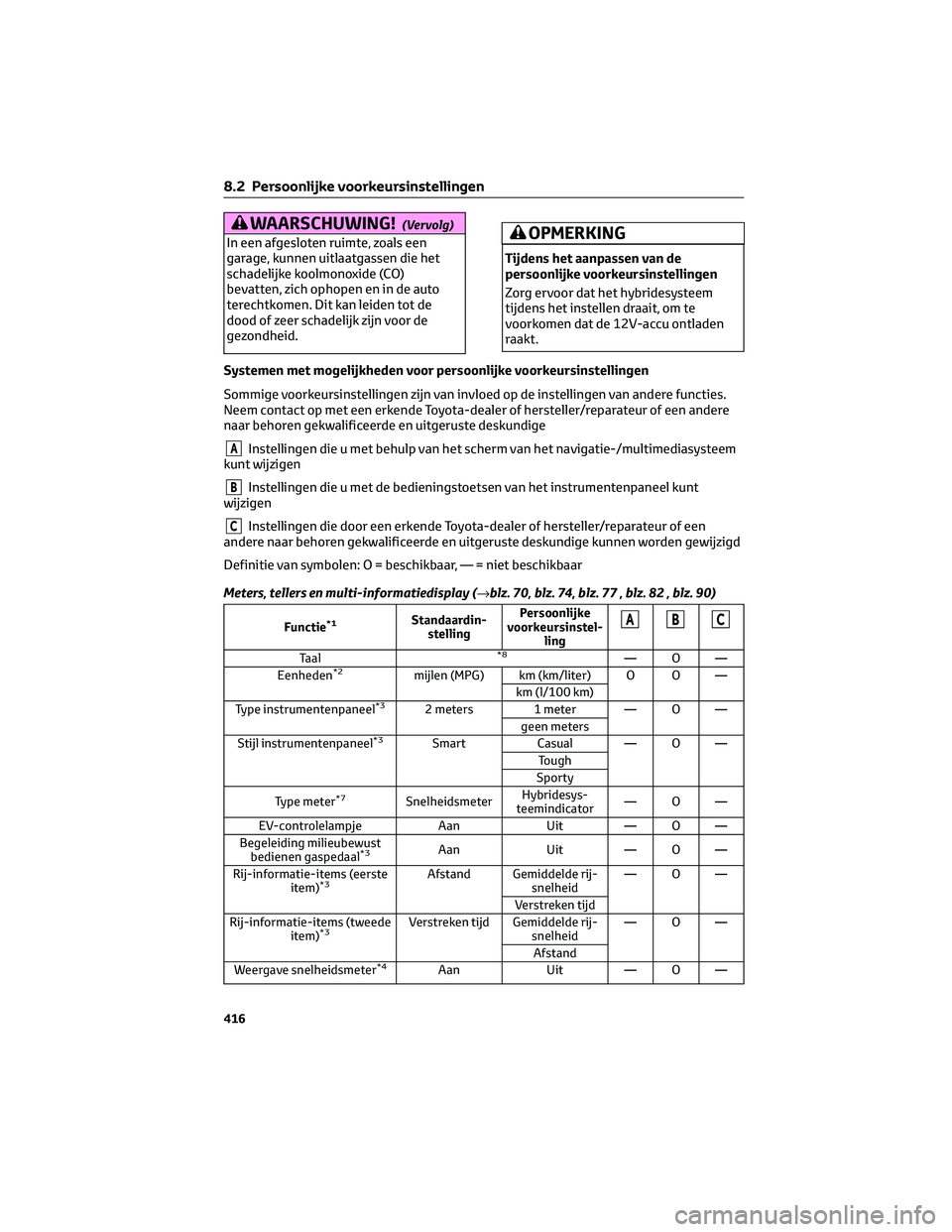

WAARSCHUWING!(Vervolg)
In een afgesloten ruimte, zoals een
garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan leiden tot de
dood of zeer schadelijk zijn voor de
gezondheid.OPMERKING
Tijdens het aanpassen van de
persoonlijke voorkeursinstellingen
Zorg ervoor dat het hybridesysteem
tijdens het instellen draait, om te
voorkomen dat de 12V-accu ontladen
raakt.
Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere functies.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige
AInstellingen die u met behulp van het scherm van het navigatie-/multimediasysteem
kunt wijzigen
BInstellingen die u met de bedieningstoetsen van het instrumentenpaneel kunt
wijzigen
CInstellingen die door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden gewijzigd
Definitie van symbolen: O = beschikbaar, — = niet beschikbaar
Meters, tellers en multi-informatiedisplay (→blz. 70, blz. 74, blz. 77 , blz. 82 , blz. 90)
Functie*1Standaardin-
stellingPersoonlijke
voorkeursinstel-
lingABC
Taal*8—O—
Eenheden*2mijlen (MPG) km (km/liter) O O —
km (l/100 km)
Type instrumentenpaneel
*32 meters 1 meter — O —
geen meters
Stijl instrumentenpaneel
*3Smart Casual — O —
Tough
Sporty
Type meter
*7SnelheidsmeterHybridesys-
teemindicator—O—
EV-controlelampje Aan Uit — O —
Begeleiding milieubewust
bedienen gaspedaal
*3Aan Uit — O —
Rij-informatie-items (eerste
item)
*3Afstand Gemiddelde rij-
snelheid—O—
Verstreken tijd
Rij-informatie-items (tweede
item)
*3Verstreken tijd Gemiddelde rij-
snelheid—O—
Afstand
Weergave snelheidsmeter
*4Aan Uit — O —
8.2 Persoonlijke voorkeursinstellingen
416

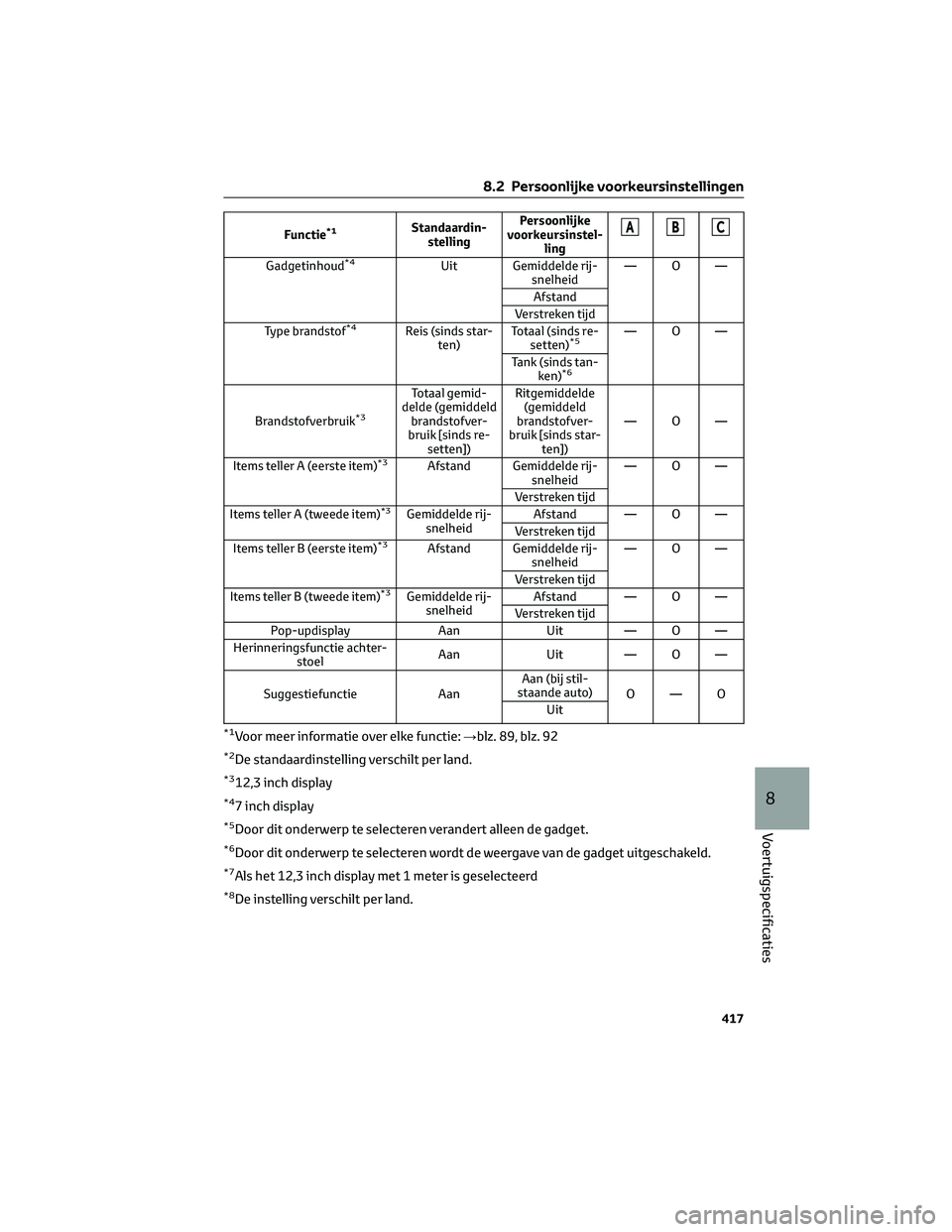

Functie*1Standaardin-
stellingPersoonlijke
voorkeursinstel-
lingABC
Gadgetinhoud*4Uit Gemiddelde rij-
snelheid—O—
Afstand
Verstreken tijd
Type brandstof
*4Reis (sinds star-
ten)Totaal (sinds re-
setten)*5—O—
Tank (sinds tan-
ken)
*6
Brandstofverbruik*3
Totaal gemid-
delde (gemiddeld
brandstofver-
bruik [sinds re-
setten])Ritgemiddelde
(gemiddeld
brandstofver-
bruik [sinds star-
ten])—O—
Items teller A (eerste item)
*3Afstand Gemiddelde rij-
snelheid—O—
Verstreken tijd
Items teller A (tweede item)
*3Gemiddelde rij-
snelheidAfstand — O —
Verstreken tijd
Items teller B (eerste item)
*3Afstand Gemiddelde rij-
snelheid—O—
Verstreken tijd
Items teller B (tweede item)
*3Gemiddelde rij-
snelheidAfstand — O —
Verstreken tijd
Pop-updisplay Aan Uit — O —
Herinneringsfunctie achter-
stoelAan Uit — O —
Suggestiefunctie AanAan (bij stil-
staande auto)
O—O
Uit
*1Voor meer informatie over elke functie:→blz. 89, blz. 92
*2De standaardinstelling verschilt per land.
*312,3 inch display
*47 inch display
*5Door dit onderwerp te selecteren verandert alleen de gadget.
*6Door dit onderwerp te selecteren wordt de weergave van de gadget uitgeschakeld.
*7Als het 12,3 inch display met 1 meter is geselecteerd
*8De instelling verschilt per land.
8.2 Persoonlijke voorkeursinstellingen
417
8
Voertuigspecificaties

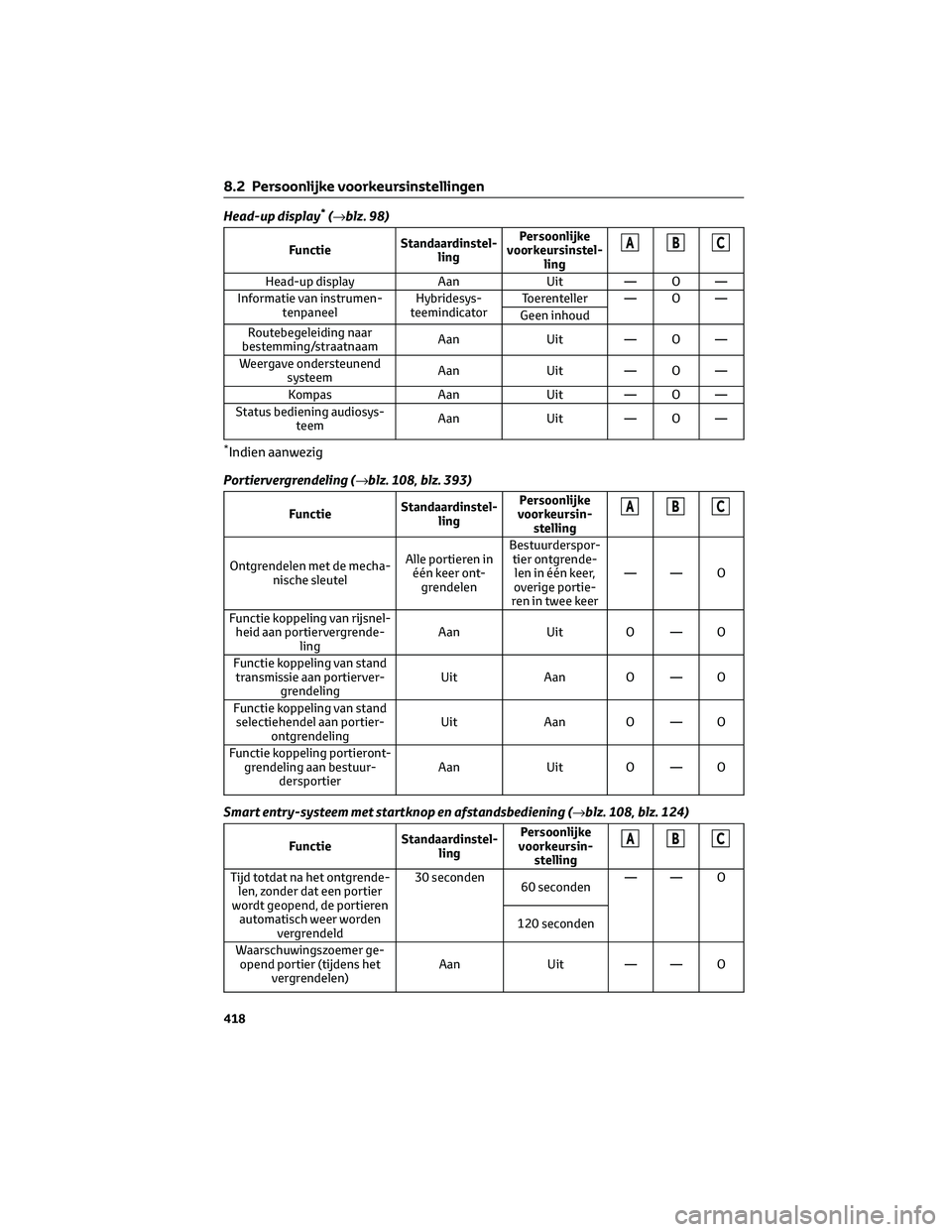

Head-up display*(→blz. 98)
FunctieStandaardinstel-
lingPersoonlijke
voorkeursinstel-
lingABC
Head-up display Aan Uit — O —
Informatie van instrumen-
tenpaneelHybridesys-
teemindicatorToerenteller — O —
Geen inhoud
Routebegeleiding naar
bestemming/straatnaamAan Uit — O —
Weergave ondersteunend
systeemAan Uit — O —
Kompas Aan Uit — O —
Status bediening audiosys-
teemAan Uit — O —
*Indien aanwezig
Portiervergrendeling (→blz. 108, blz. 393)
FunctieStandaardinstel-
lingPersoonlijke
voorkeursin-
stellingABC
Ontgrendelen met de mecha-
nische sleutelAlle portieren in
één keer ont-
grendelenBestuurderspor-
tier ontgrende-
len in één keer,
overige portie-
renintweekeer—— O
Functie koppeling van rijsnel-
heid aan portiervergrende-
lingAan Uit O — O
Functie koppeling van stand
transmissie aan portierver-
grendelingUit Aan O — O
Functie koppeling van stand
selectiehendel aan portier-
ontgrendelingUit Aan O — O
Functie koppeling portieront-
grendeling aan bestuur-
dersportierAan Uit O — O
Smart entry-systeem met startknop en afstandsbediening (→blz. 108, blz. 124)
FunctieStandaardinstel-
lingPersoonlijke
voorkeursin-
stellingABC
Tijd totdat na het ontgrende-
len, zonder dat een portier
wordt geopend, de portieren
automatisch weer worden
vergrendeld30 seconden
60 seconden—— O
120 seconden
Waarschuwingszoemer ge-
opend portier (tijdens het
vergrendelen)Aan Uit — — O
8.2 Persoonlijke voorkeursinstellingen
418
