WAARSCHUWING!(Vervolg)
• Zorg ervoor dat er zich geen
lichaamsdelen bevinden onder een
auto die alleen door een krik wordt
ondersteund.
• Start het hybridesysteem niet en ga
niet met de auto rijden als deze door
de krik wordt ondersteund.
• Krik de auto niet op als er nog iemand
in de auto aanwezig is.
• Plaats niets op of onder de krik als de
auto wordt opgekrikt.
• Krik de auto niet verder op dan voor
het verwisselen van het wiel
noodzakelijk is.
• Plaats de auto op bokken als u onder
de auto moet zijn.
• Zorg wanneer u de auto laat zakken
dat er niemand onder komt. Breng
mensen in de buurt op de hoogte
van het laten zakken.

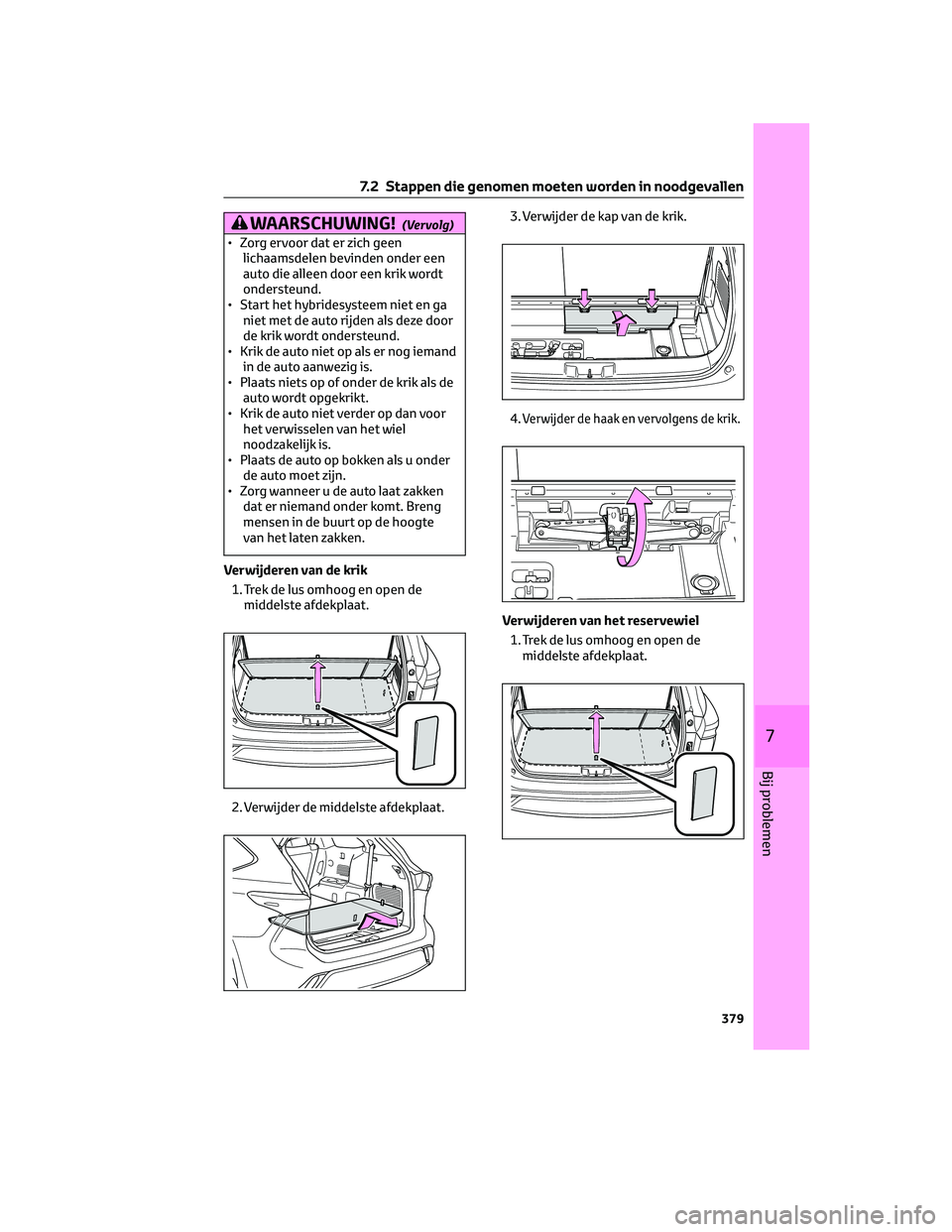

Verwijderen van de krik
1. Trek de lus omhoog en open de
middelste afdekplaat.
2. Verwijder de middelste afdekplaat.3. Verwijder de kap van de krik.
4.
Verwijder de haak en vervolgens de krik.
Verwijderen van het reservewiel
1. Trek de lus omhoog en open de
middelste afdekplaat.
7.2 Stappen die genomen moeten worden in noodgevallen
379
7
Bij problemen

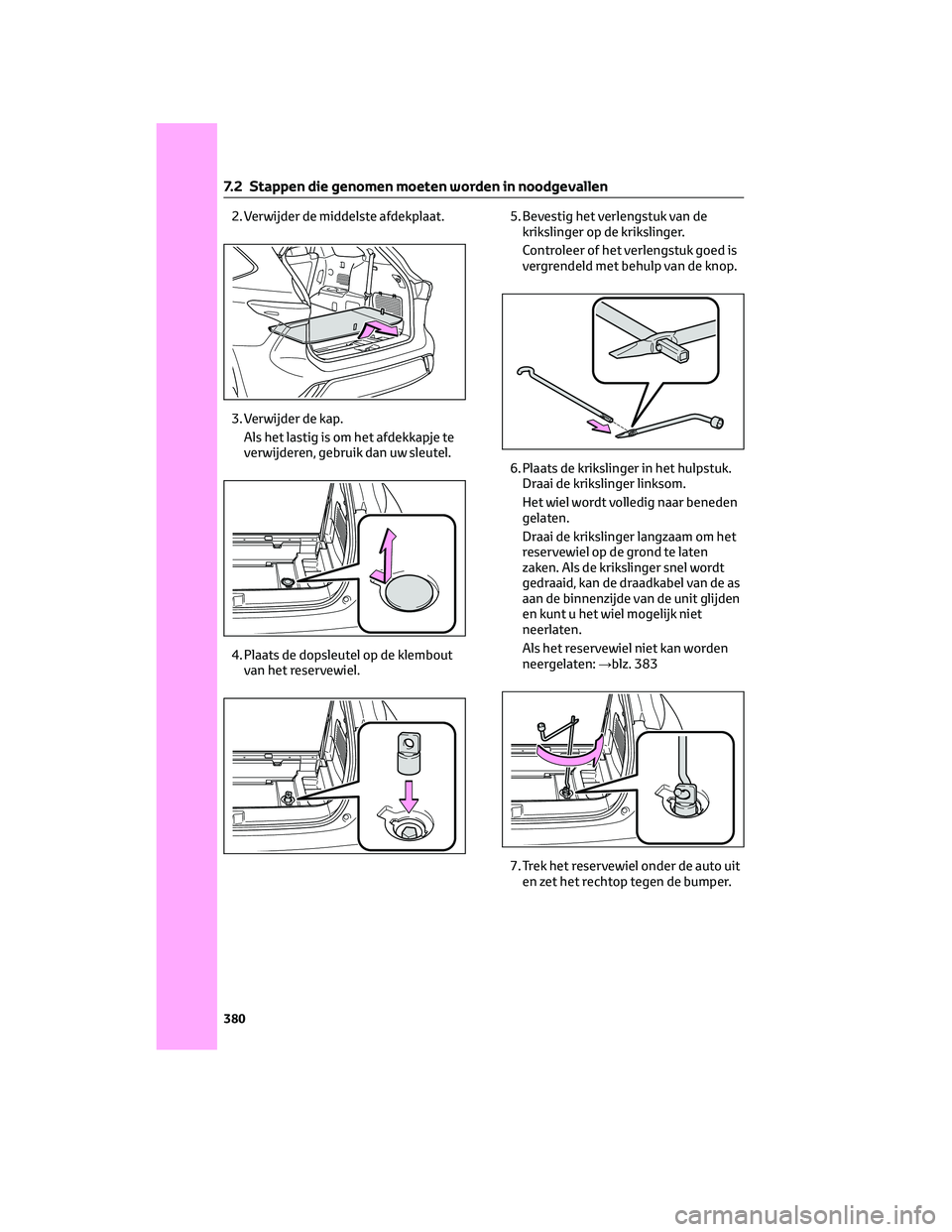

2. Verwijder de middelste afdekplaat.
3. Verwijder de kap.
Als het lastig is om het afdekkapje te
verwijderen, gebruik dan uw sleutel.
4. Plaats de dopsleutel op de klembout
van het reservewiel.5. Bevestig het verlengstuk van de
krikslinger op de krikslinger.
Controleer of het verlengstuk goed is
vergrendeld met behulp van de knop.
6. Plaats de krikslinger in het hulpstuk.
Draai de krikslinger linksom.
Het wiel wordt volledig naar beneden
gelaten.
Draai de krikslinger langzaam om het
reservewiel op de grond te laten
zaken. Als de krikslinger snel wordt
gedraaid, kan de draadkabel van de as
aan de binnenzijde van de unit glijden
en kunt u het wiel mogelijk niet
neerlaten.
Als het reservewiel niet kan worden
neergelaten:→blz. 383
7. Trek het reservewiel onder de auto uit
en zet het rechtop tegen de bumper.
7.2 Stappen die genomen moeten worden in noodgevallen
380

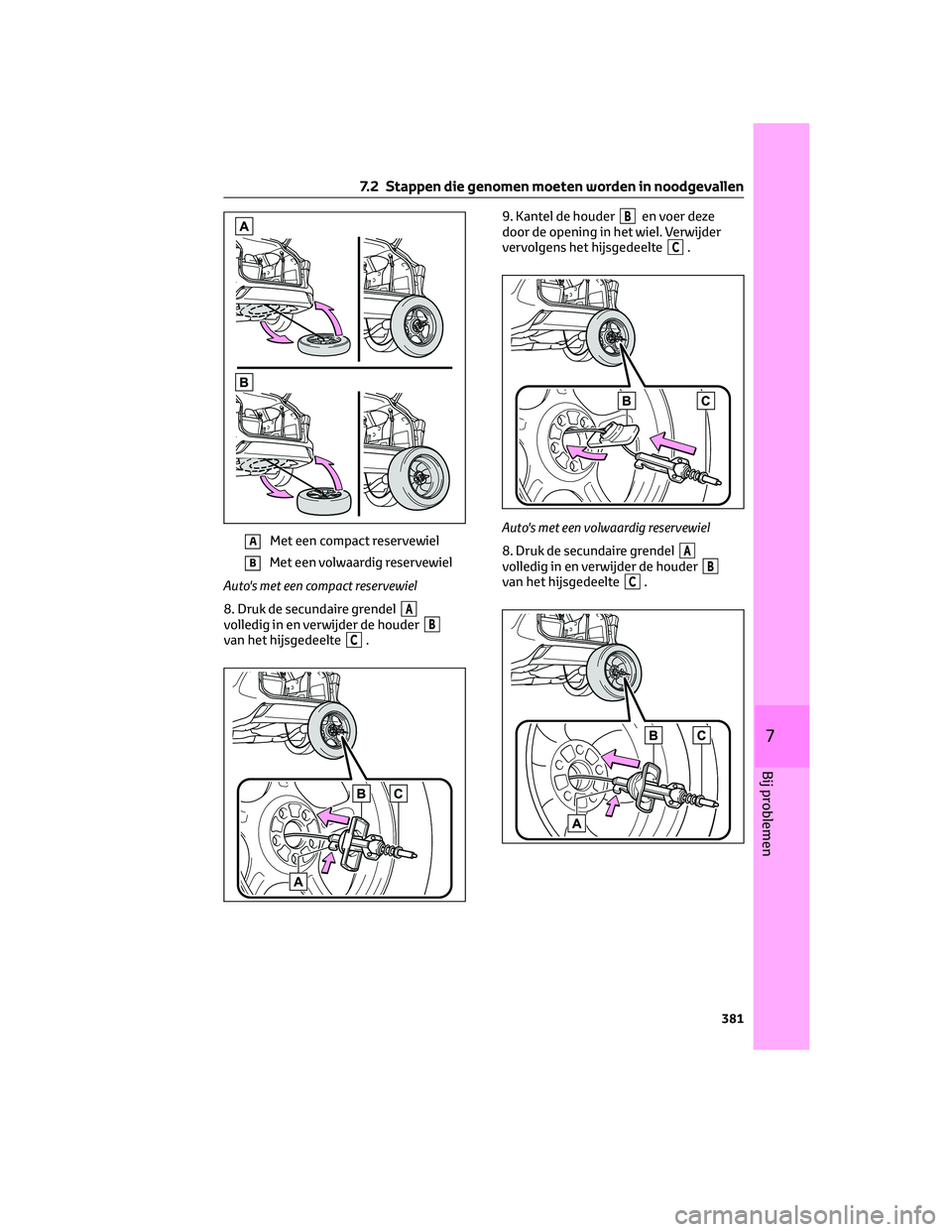

AMet een compact reservewiel
BMet een volwaardig reservewiel
Auto's met een compact reservewiel
8. Druk de secundaire grendel
Avolledig in en verwijder de houderBvan het hijsgedeelteC.9. Kantel de houder
Ben voer deze
door de opening in het wiel. Verwijder
vervolgens het hijsgedeelte
C.
Auto's met een volwaardig reservewiel
8. Druk de secundaire grendel
Avolledig in en verwijder de houderBvan het hijsgedeelteC.
7.2 Stappen die genomen moeten worden in noodgevallen
381
7
Bij problemen

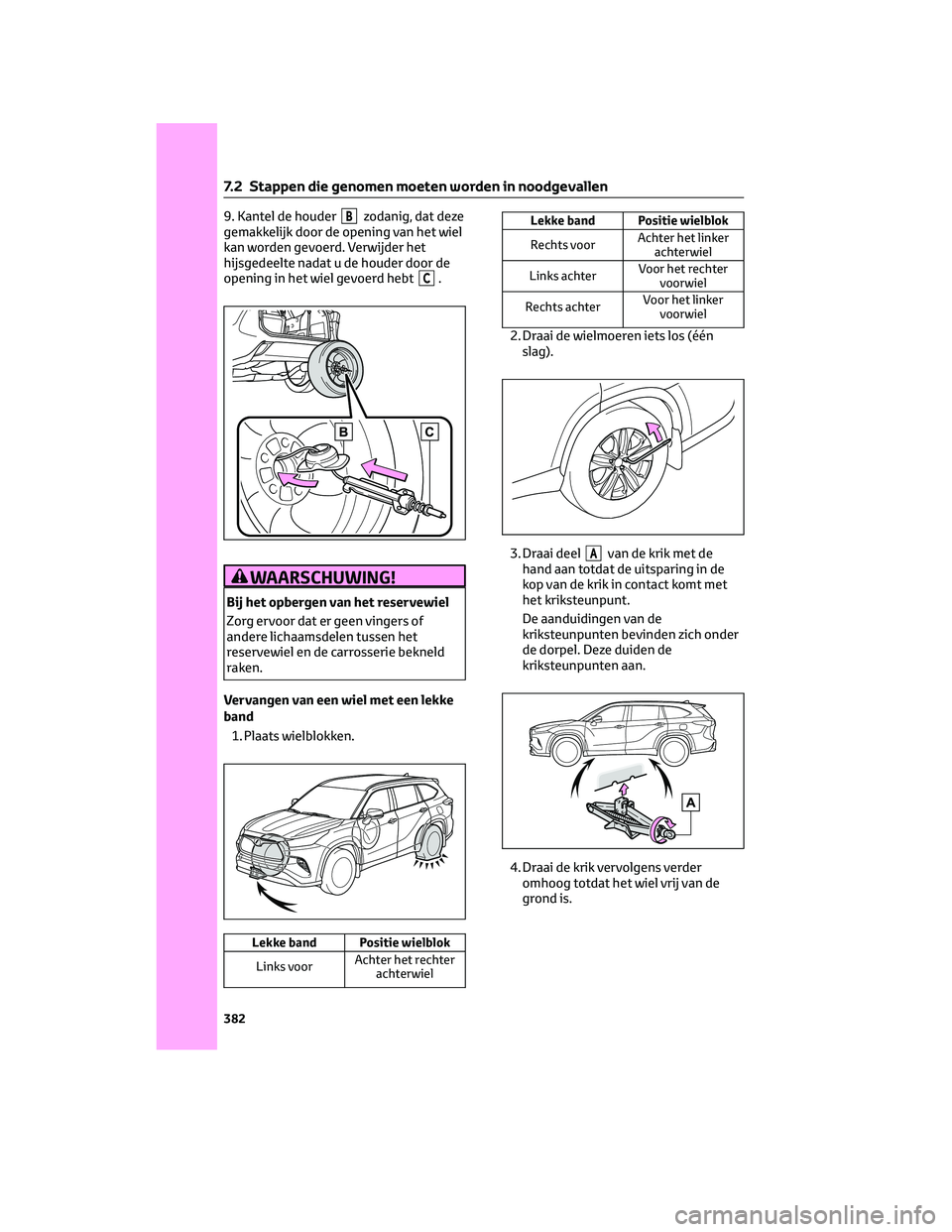

9. Kantel de houderBzodanig, dat deze gemakkelijk door de opening van het wielkan worden gevoerd. Verwijder hethijsgedeelte nadat u de houder door deopening in het wiel gevoerd hebtC.
WAARSCHUWING!
Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen hetreservewiel en de carrosserie bekneldraken.
Vervangen van een wiel met een lekke
band
1. Plaats wielblokken.
Lekke band Positie wielblok
Links voor Achter het rechter achterwiel
Lekke band Positie wielblok
Rechts voor Achter het linker achterwiel
Links achter Voor het rechter voorwiel
Rechts achter Voor het linker voorwiel
2. Draai de wielmoeren iets los (één slag).
3. Draai deelAvan de krik met de hand aan totdat de uitsparing in dekop van de krik in contact komt methet kriksteunpunt.
De aanduidingen van de kriksteunpunten bevinden zich onderde dorpel. Deze duiden dekriksteunpunten aan.
4. Draai de krik vervolgens verder omhoog totdat het wiel vrij van degrond is.
7.2 Stappen die genomen moeten worden in noodgevallen
382

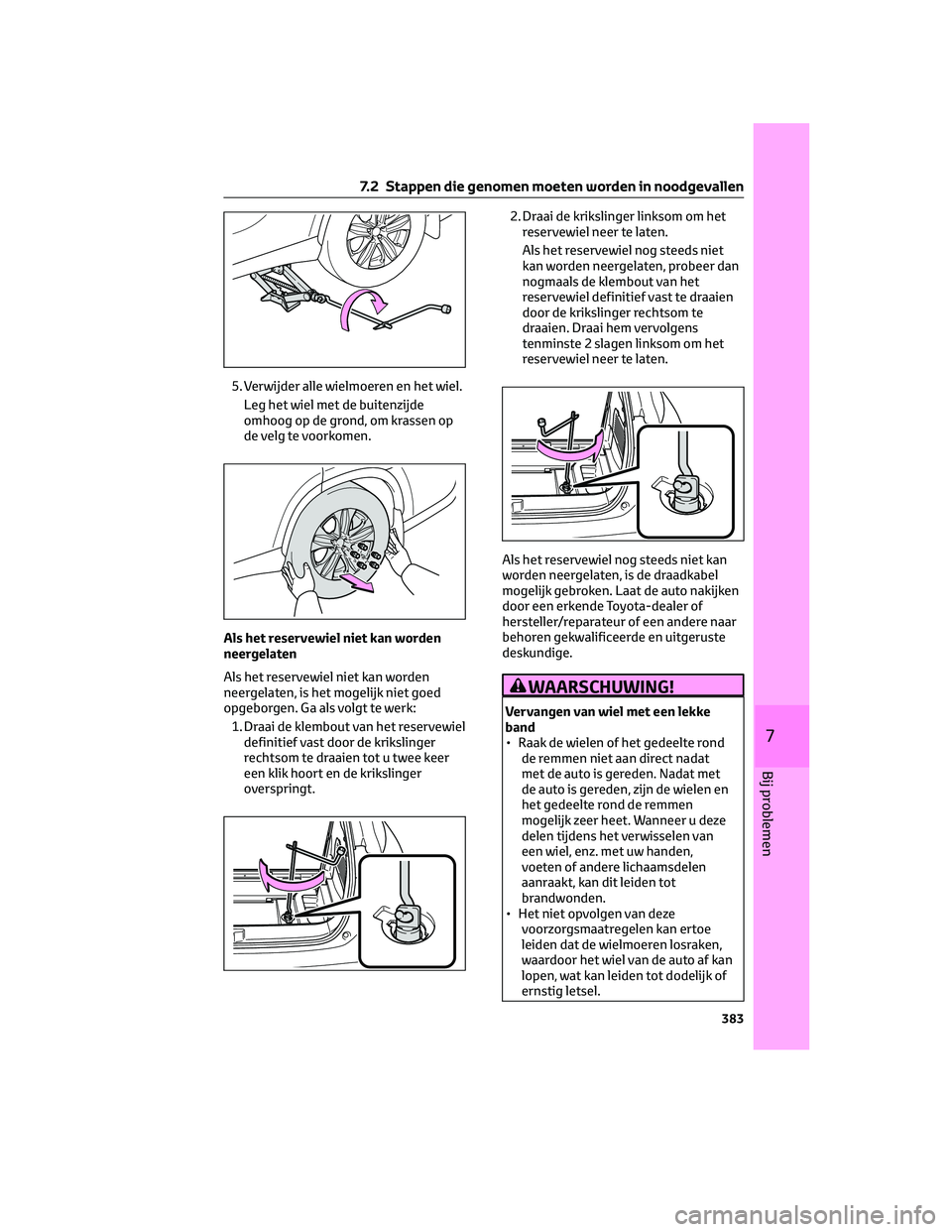

5. Verwijder alle wielmoeren en het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen op
de velg te voorkomen.
Als het reservewiel niet kan worden
neergelaten
Als het reservewiel niet kan worden
neergelaten, is het mogelijk niet goed
opgeborgen. Ga als volgt te werk:
1. Draai de klembout van het reservewiel
definitief vast door de krikslinger
rechtsom te draaien tot u twee keer
een klik hoort en de krikslinger
overspringt.2. Draai de krikslinger linksom om het
reservewiel neer te laten.
Als het reservewiel nog steeds niet
kan worden neergelaten, probeer dan
nogmaals de klembout van het
reservewiel definitief vast te draaien
door de krikslinger rechtsom te
draaien. Draai hem vervolgens
tenminste 2 slagen linksom om het
reservewiel neer te laten.
Als het reservewiel nog steeds niet kan
worden neergelaten, is de draadkabel
mogelijk gebroken. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Vervangen van wiel met een lekke
band
• Raak de wielen of het gedeelte rond
de remmen niet aan direct nadat
met de auto is gereden. Nadat met
de auto is gereden, zijn de wielen en
het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen tijdens het verwisselen van
een wiel, enz. met uw handen,
voeten of andere lichaamsdelen
aanraakt, kan dit leiden tot
brandwonden.
• Het niet opvolgen van deze
voorzorgsmaatregelen kan ertoe
leiden dat de wielmoeren losraken,
waardoor het wiel van de auto af kan
lopen, wat kan leiden tot dodelijk of
ernstig letsel.
7.2 Stappen die genomen moeten worden in noodgevallen
383
7
Bij problemen

WAARSCHUWING!(Vervolg)
–Breng nooit olie of vet aan op de
wielbouten of -moeren. Door het
gebruik van olie of vet worden de
wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of
de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren
loslopen en de wielen losraken, wat
kan leiden tot een ongeval met
dodelijk of ernstig letsel als gevolg.
Verwijder olie of vet van de
wielbouten of wielmoeren.
– Laat zo spoedig mogelijk na het
vervangen van een wiel de moeren
met een aanhaalmoment van
103 Nm(10,5 kgm, 76 ftlbf )
vastzetten.
– Gebruik bij het aanbrengen van een
wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het
desbetreffende wiel.
–
Bij gescheurde of vervormde bouten,
schroefdraad van moeren of
boutgaten van het wiel, dient de auto
te worden gecontroleerd door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– Plaats een beschadigde wieldop niet
opnieuw, omdat deze tijdens het
rijden los kan raken.
• Neem de volgende
voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
– Probeer de wieldop niet met de
hand te verwijderen. Neem
voldoende voorzichtigheid in acht
om letsel te voorkomen.
– Laat het reservewiel helemaal op de
grond zakken alvorens het onder de
auto vandaan te verwijderen.
Vervangen van een lekke band bij
auto's met een elektrisch bedienbare
achterklep
Schakel de hoofdschakelaar van de
elektrisch bedienbare achterklep uit
wanneer u banden gaat vervangen o.i.d.
(→blz. 415). Als u dit niet doet, kan de
WAARSCHUWING!(Vervolg)
achterklep onbedoeld in werking treden
als de schakelaar elektrisch bedienbare
achterklep per ongeluk wordt
aangeraakt, waardoor lichaamsdelen
bekneld kunnen raken en letsel kan
optreden.

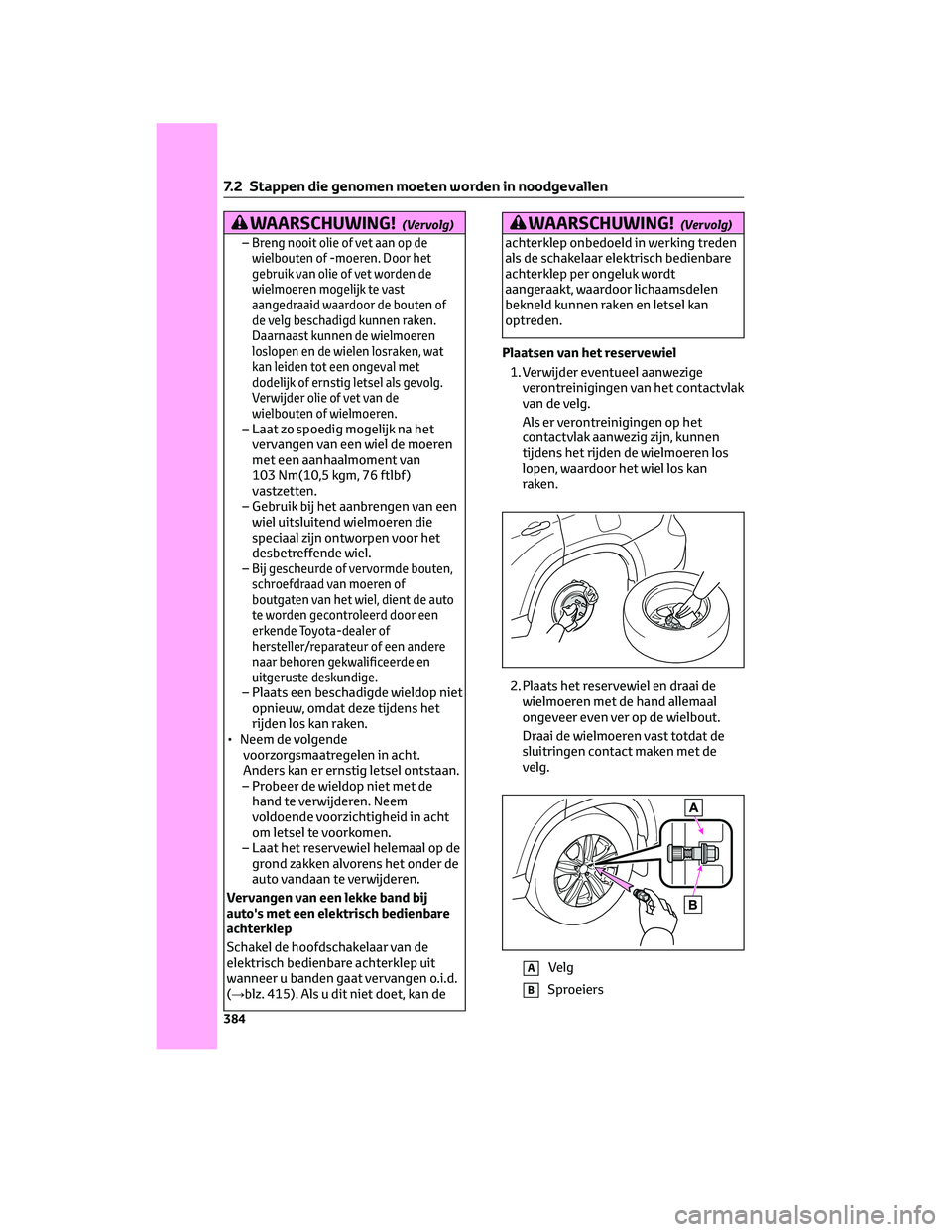

Plaatsen van het reservewiel
1. Verwijder eventueel aanwezige
verontreinigingen van het contactvlak
van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
2. Plaats het reservewiel en draai de
wielmoeren met de hand allemaal
ongeveer even ver op de wielbout.
Draai de wielmoeren vast totdat de
sluitringen contact maken met de
velg.
AVelg
BSproeiers
7.2 Stappen die genomen moeten worden in noodgevallen
384

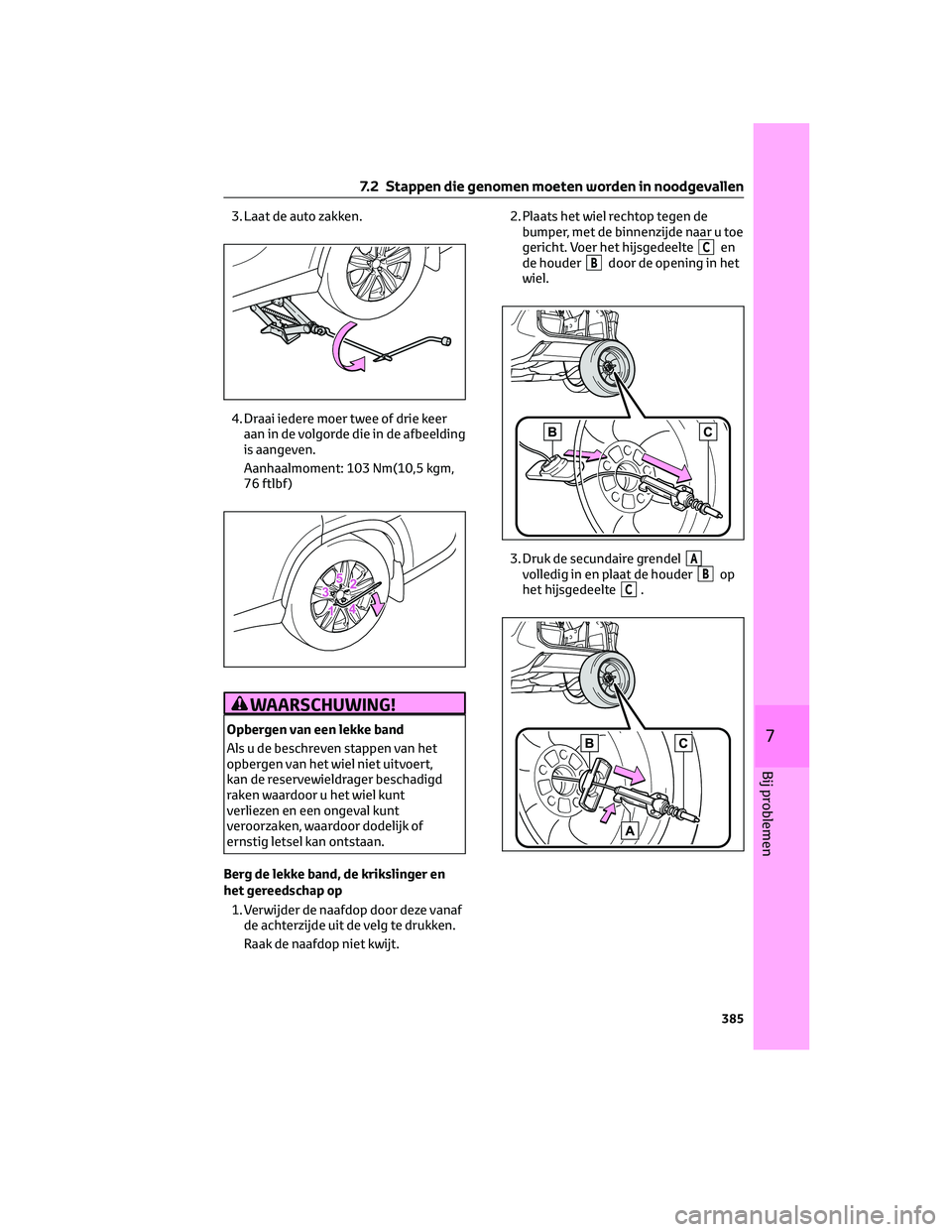

3. Laat de auto zakken.
4. Draai iedere moer twee of drie keer aan in de volgorde die in de afbeeldingis aangeven.
Aanhaalmoment: 103 Nm(10,5 kgm, 76 ftlbf )
WAARSCHUWING!
Opbergen van een lekke band
Als u de beschreven stappen van het opbergen van het wiel niet uitvoert,kan de reservewieldrager beschadigdraken waardoor u het wiel kuntverliezen en een ongeval kuntveroorzaken, waardoor dodelijk ofernstig letsel kan ontstaan.
Berg de lekke band, de krikslinger en
het gereedschap op
1. Verwijder de naafdop door deze vanaf de achterzijde uit de velg te drukken.
Raak de naafdop niet kwijt.
2. Plaats het wiel rechtop tegen de bumper, met de binnenzijde naar u toegericht. Voer het hijsgedeelteCende houderBdoor de opening in hetwiel.
3. Druk de secundaire grendelAvolledig in en plaat de houderBop het hijsgedeelteC.
7.2 Stappen die genomen moeten worden in noodgevallen
385
7
Bij problemen

4.Leg het wiel op de grond met de buiten-
zijde (ventielzijde) omhoog gericht.
5. Controleer voor het omhoog brengen
van het wiel of het hijsgedeelte
loodrecht op de wielkast staat.
(Probeer het wiel recht onder de auto
te plaatsen, in de buurt waar de
draadkabel hangt.)
AVentieldopje
6. Draai met behulp van de krikslinger en
het hulpstuk de klembout van het wiel
vast door hem rechtsom te draaien tot
het wiel zich in de juiste positie
bevindt en u twee keer een klik hoort
wanneer de krikslinger overspringt.
7. Controleer of het na het vastdraaien
niet loszit:1. Probeer het wiel heen en weer te
bewegen
2. Probeer het wiel rond te draaien
Controleer visueel of het wiel niet
achter onderdelen eromheen is
blijven steken. Als het wiel loszit of
verkeerd is bevestigd, herhaal dan
stap2t/m7.
8. Herhaal stap7als het wiel omlaag is
gekomen of is bewogen.
9. Berg de krik en het gereedschap op.
Het compacte reservewiel (auto's met
compact reservewiel)
• Op de band van het compacte
reservewiel staat aan de zijkant de
aanduiding TEMPORARY USE ONLY
(alleen voor tijdelijk gebruik). Gebruik
het compacte reservewiel alleen
tijdelijk en alleen in noodgevallen.
• Controleer de bandenspanning van
het compacte reservewiel.
(→Blz. 411)
Bij gebruik van het compacte
reservewiel (auto's met compact
reservewiel)
Het compacte reservewiel is niet
voorzien van een
bandenspanningssensor en -zender,
waardoor een te lage bandenspanning
hiervan niet wordt aangegeven door het
bandenspanningswaarschuwingssysteem.
Verder zal, als u het compacte
reservewiel monteert nadat het
waarschuwingslampje voor een lage
bandenspanning is gaan branden, dit
lampje blijven branden.
Bij gebruik van het compacte
reservewiel (auto's met compact
reservewiel)
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de
standaardbanden.
7.2 Stappen die genomen moeten worden in noodgevallen
386

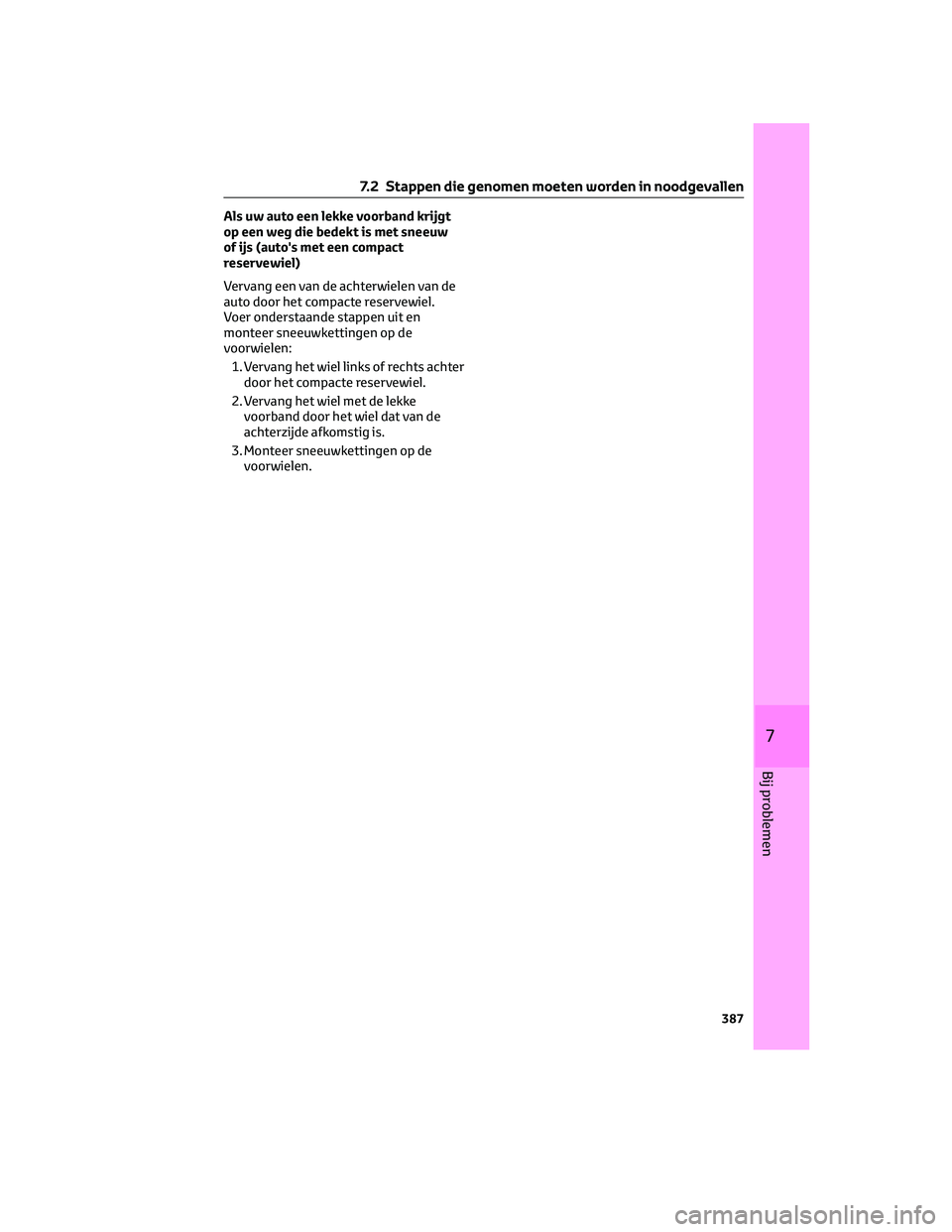

Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw
of ijs (auto's met een compact
reservewiel)
Vervang een van de achterwielen van de
auto door het compacte reservewiel.
Voer onderstaande stappen uit en
monteer sneeuwkettingen op de
voorwielen:
1. Vervang het wiel links of rechts achter
door het compacte reservewiel.
2. Vervang het wiel met de lekke
voorband door het wiel dat van de
achterzijde afkomstig is.
3. Monteer sneeuwkettingen op de
voorwielen.
7.2 Stappen die genomen moeten worden in noodgevallen
387
7
Bij problemen

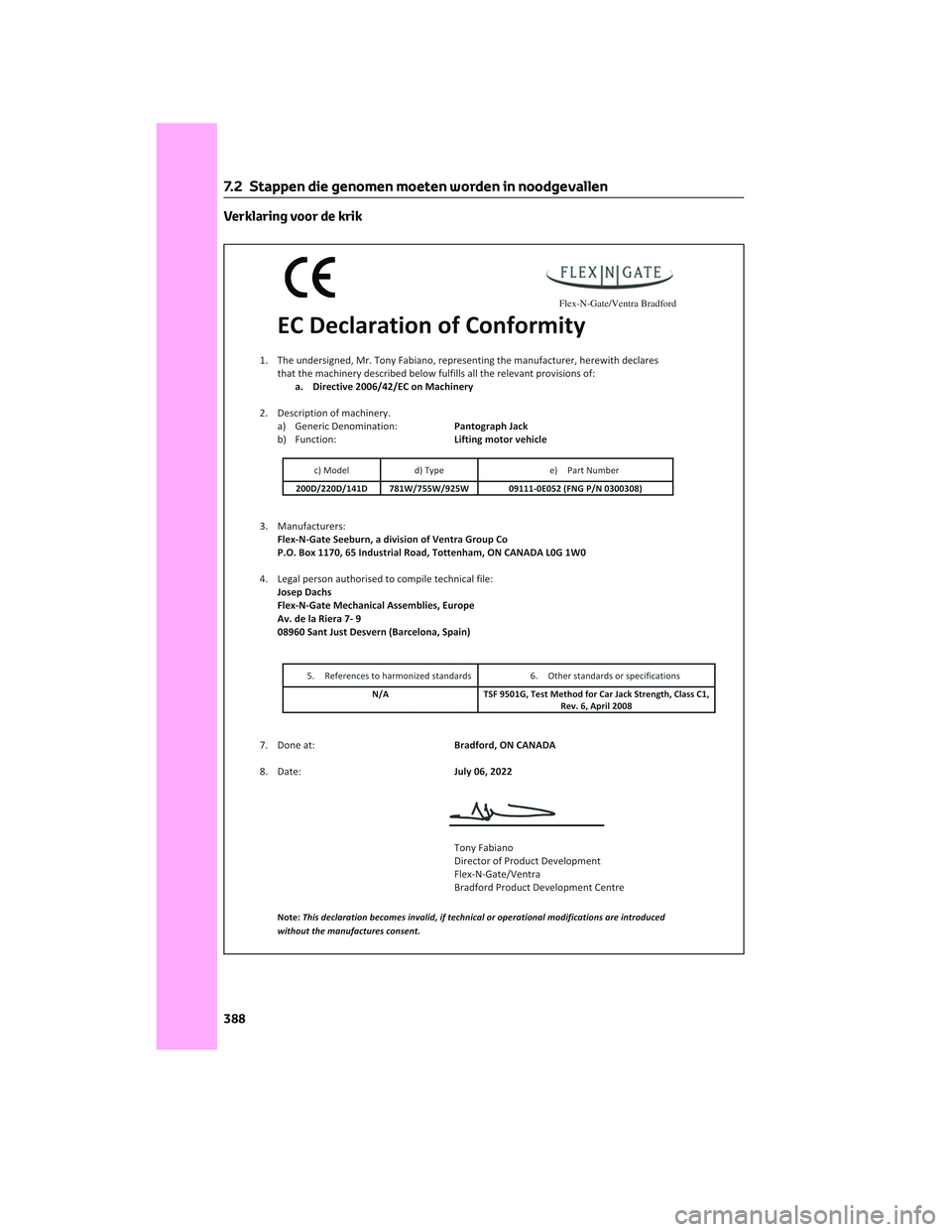

Verklaring voor de krik
7.2 Stappen die genomen moeten worden in noodgevallen
