4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)

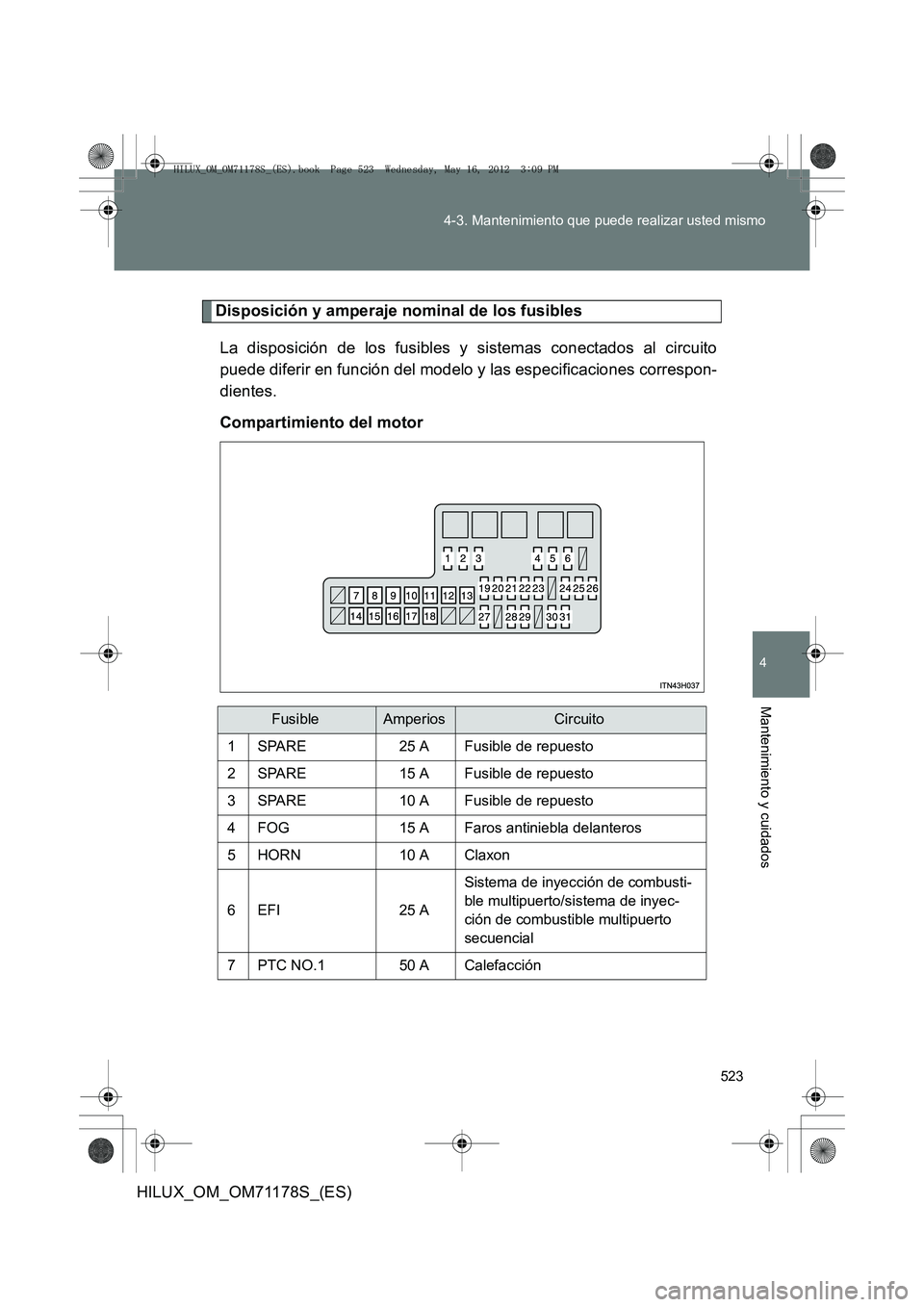

Disposición y amperaje nominal de los fusibles
La disposición de los fusibles y sistemas conectados al circuito
puede diferir en función del modelo y las especificaciones correspon-
dientes.
Compartimiento del motor
FusibleAmperiosCircuito
1SPARE25 AFusible de repuesto
2SPARE15 AFusible de repuesto
3SPARE10 AFusible de repuesto
4FOG15 AFaros antiniebla delanteros
5HORN10 AClaxon
6EFI25 A
Sistema de inyección de combusti-
ble multipuerto/sistema de inyec-
ción de combustible multipuerto
secuencial
7PTC NO.150 ACalefacción
HILUX_OM_OM71178S_(ES).book Page 523 Wednesday, May 16, 2012 3:09 PM
524
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)

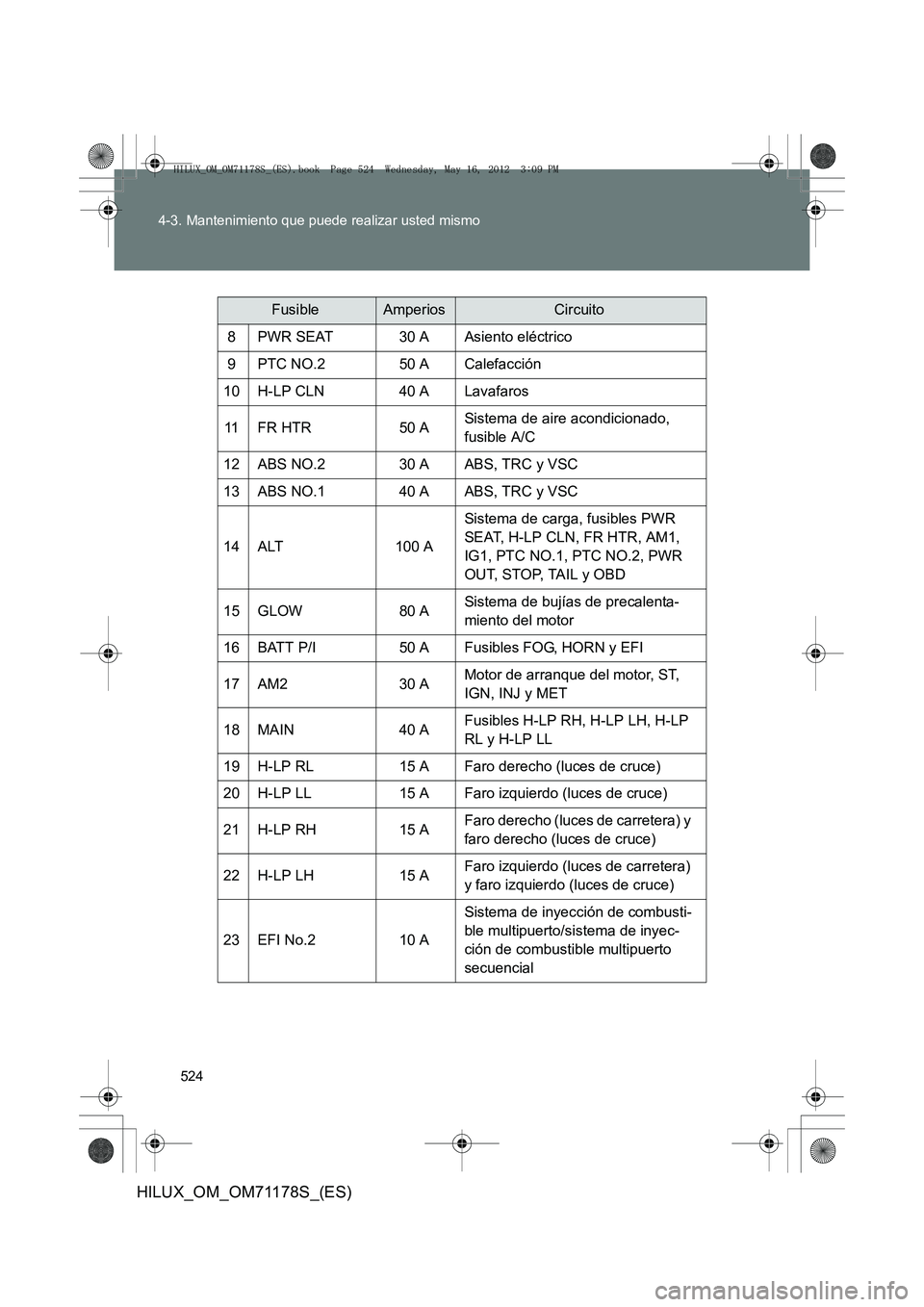

FusibleAmperiosCircuito
8PWR SEAT30 AAsiento eléctrico
9PTC NO.250 ACalefacción
10H-LP CLN40 ALavafaros
11FR HTR50 ASistema de aire acondicionado,
fusible A/C
12ABS NO.230 AABS, TRC y VSC
13ABS NO.140 AABS, TRC y VSC
14ALT100 A
Sistema de carga, fusibles PWR
SEAT, H-LP CLN, FR HTR, AM1,
IG1, PTC NO.1, PTC NO.2, PWR
OUT, STOP, TAIL y OBD
15GLOW80 ASistema de bujías de precalenta-
miento del motor
16BATT P/I50 AFusibles FOG, HORN y EFI
17AM230 AMotor de arranque del motor, ST,
IGN, INJ y MET
18MAIN40 AFusibles H-LP RH, H-LP LH, H-LP
RL y H-LP LL
19H-LP RL15 AFaro derecho (luces de cruce)
20H-LP LL15 AFaro izquierdo (luces de cruce)
21H-LP RH15 AFaro derecho (luces de carretera) y
faro derecho (luces de cruce)
22H-LP LH15 AFaro izquierdo (luces de carretera)
y faro izquierdo (luces de cruce)
23EFI No.210 A
Sistema de inyección de combusti-
ble multipuerto/sistema de inyec-
ción de combustible multipuerto
secuencial
