TOYOTA HILUX 2018 Betriebsanleitungen (in German)

221
3

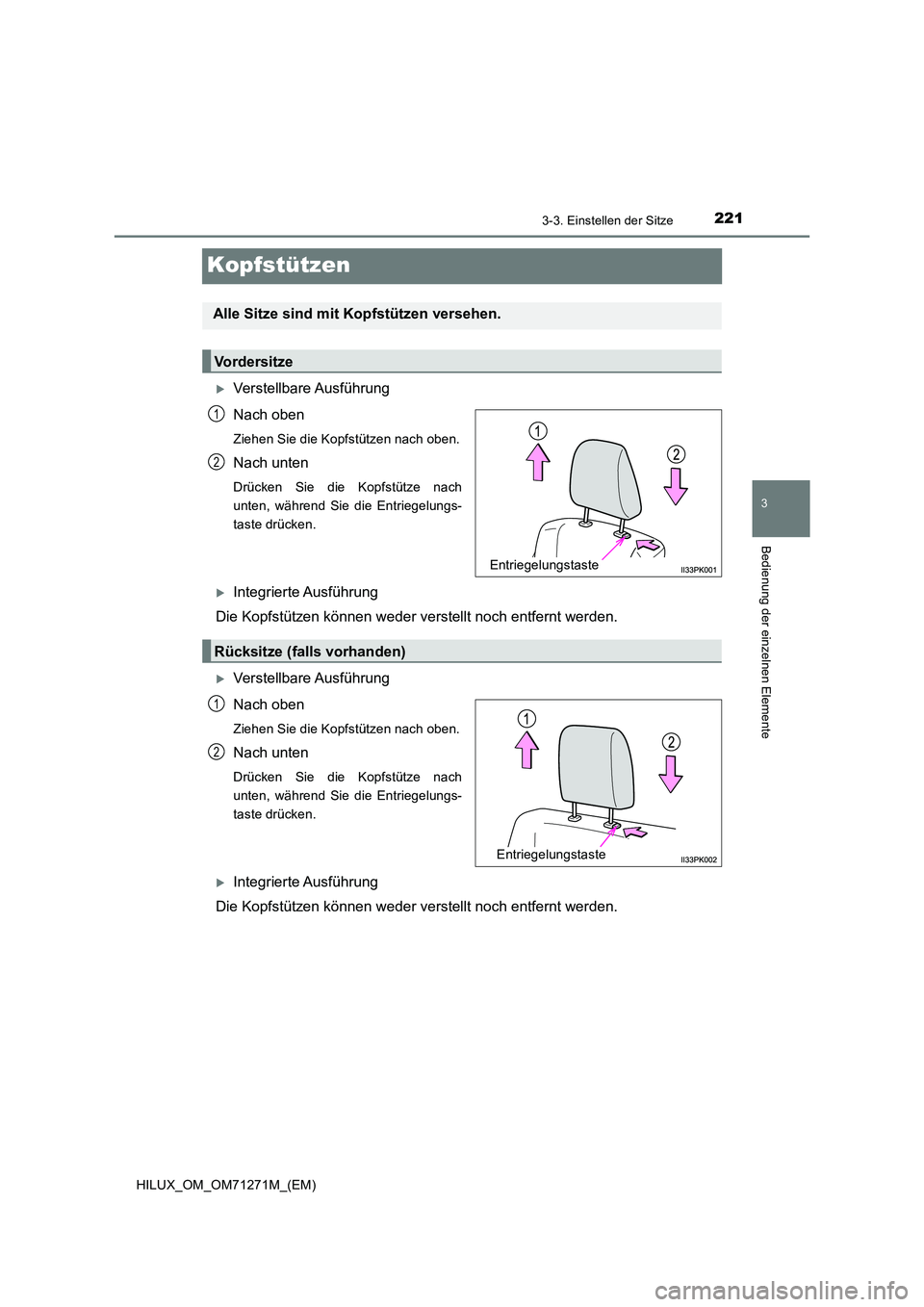

3-3. Einstellen der Sitze
Bedienung der einzelnen Elemente
HILUX_OM_OM71271M_(EM)
Kopfstützen
Verstellbare Ausführung
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Integrierte Ausführung
Die Kopfstützen können weder verstellt noch entfernt werden.
Verstellbare Ausführung
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Integrierte Ausführung
Die Kopfstützen können weder verstellt noch entfernt werden.
Alle Sitze sind mit Kopfstützen versehen.
Vordersitze
Entriegelungstaste
1
2
Rücksitze (falls vorhanden)
Entriegelungstaste
1
2

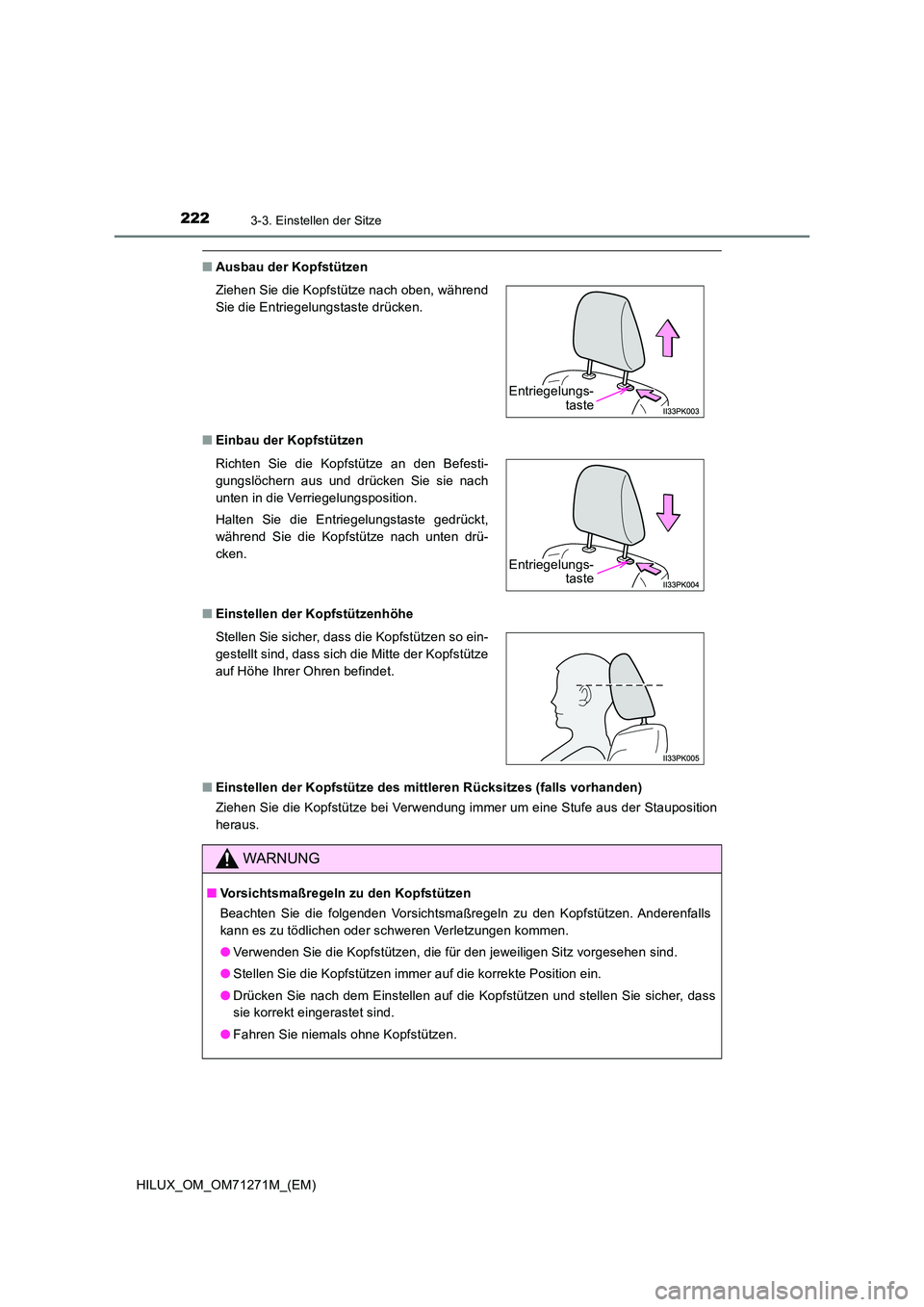

2223-3. Einstellen der Sitze
HILUX_OM_OM71271M_(EM)
■Ausbau der Kopfstützen
■ Einbau der Kopfstützen
■ Einstellen der Kopfstützenhöhe
■ Einstellen der Kopfstütze des mittleren Rücksitzes (falls vorhanden)
Ziehen Sie die Kopfstütze bei Verwendung immer um eine Stufe aus der Stauposition
heraus.
Ziehen Sie die Kopfstütze nach oben, während
Sie die Entriegelungstaste drücken.
Richten Sie die Kopfstütze an den Befesti-
gungslöchern aus und drücken Sie sie nach
unten in die Verriegelungsposition.
Halten Sie die Entriegelungstaste gedrückt,
während Sie die Kopfstütze nach unten drü-
cken.
Stellen Sie sicher, dass die Kopfstützen so ein-
gestellt sind, dass sich die Mitte der Kopfstütze
auf Höhe Ihrer Ohren befindet.
WARNUNG
■ Vorsichtsmaßregeln zu den Kopfstützen
Beachten Sie die folgenden Vorsichtsmaßregeln zu den Kopfstützen. Anderenfalls
kann es zu tödlichen oder schweren Verletzungen kommen.
● Verwenden Sie die Kopfstützen, die für den jeweiligen Sitz vorgesehen sind.
● Stellen Sie die Kopfstützen immer auf die korrekte Position ein.
● Drücken Sie nach dem Einstellen auf die Kopfstützen und stellen Sie sicher, dass
sie korrekt eingerastet sind.
● Fahren Sie niemals ohne Kopfstützen.
Entriegelungs- taste
Entriegelungs- taste

223
3

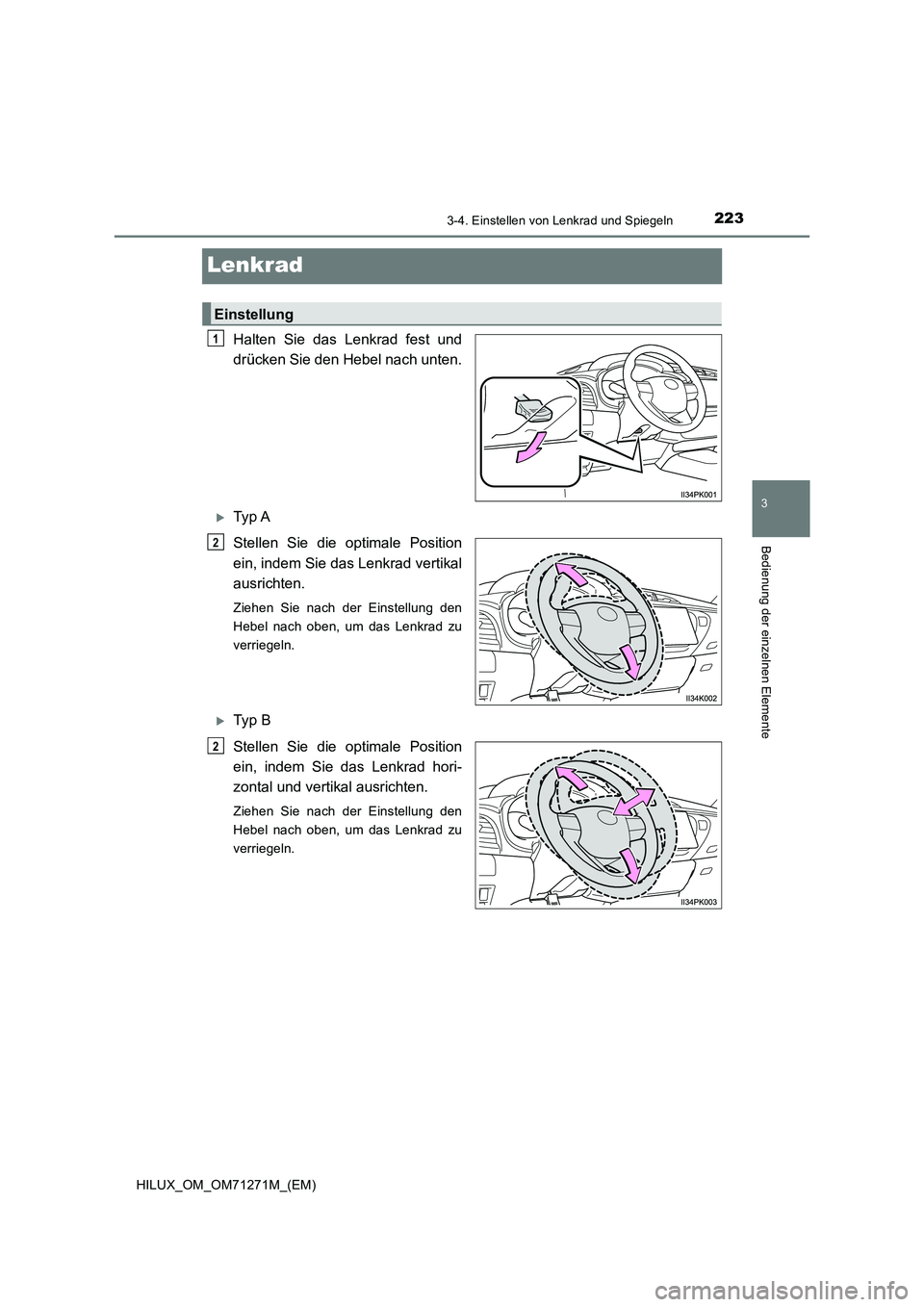

3-4. Einstellen von Lenkrad und Spiegeln
Bedienung der einzelnen Elemente
HILUX_OM_OM71271M_(EM)
Lenkrad
Halten Sie das Lenkrad fest und
drücken Sie den Hebel nach unten.
Ty p A
Stellen Sie die optimale Position
ein, indem Sie das Lenkrad vertikal
ausrichten.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Ty p B
Stellen Sie die optimale Position
ein, indem Sie das Lenkrad hori-
zontal und vertikal ausrichten.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Einstellung
1
2
2

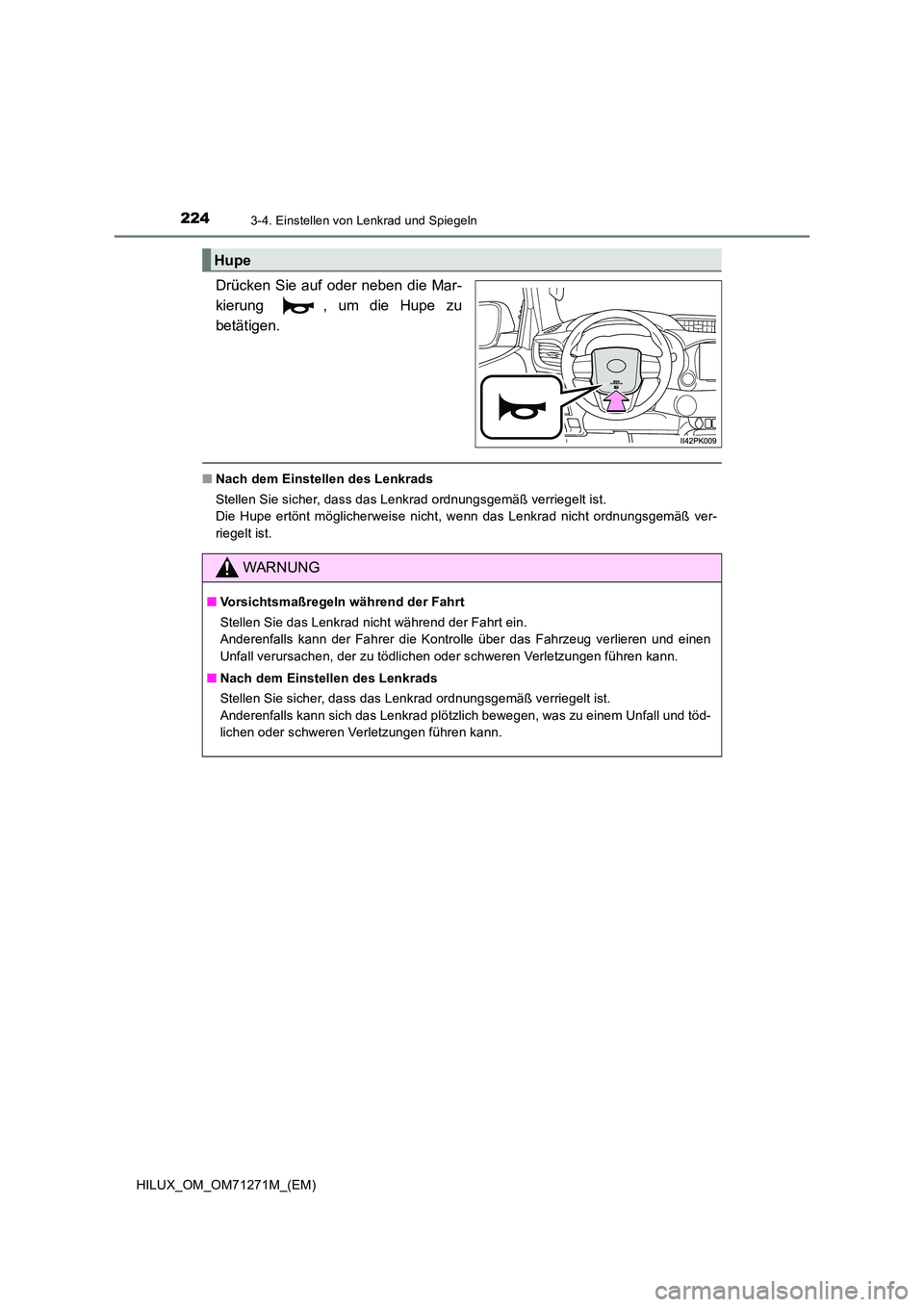

2243-4. Einstellen von Lenkrad und Spiegeln
HILUX_OM_OM71271M_(EM)
Drücken Sie auf oder neben die Mar-
kierung , um die Hupe zu
betätigen.
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht ordnungsgemäß ver-
riegelt ist.
Hupe
WARNUNG
■ Vorsichtsmaßregeln während der Fahrt
Stellen Sie das Lenkrad nicht während der Fahrt ein.
Anderenfalls kann der Fahrer die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Anderenfalls kann sich das Lenkrad plötzlich bewegen, was zu einem Unfall und töd-
lichen oder schweren Verletzungen führen kann.

225
3

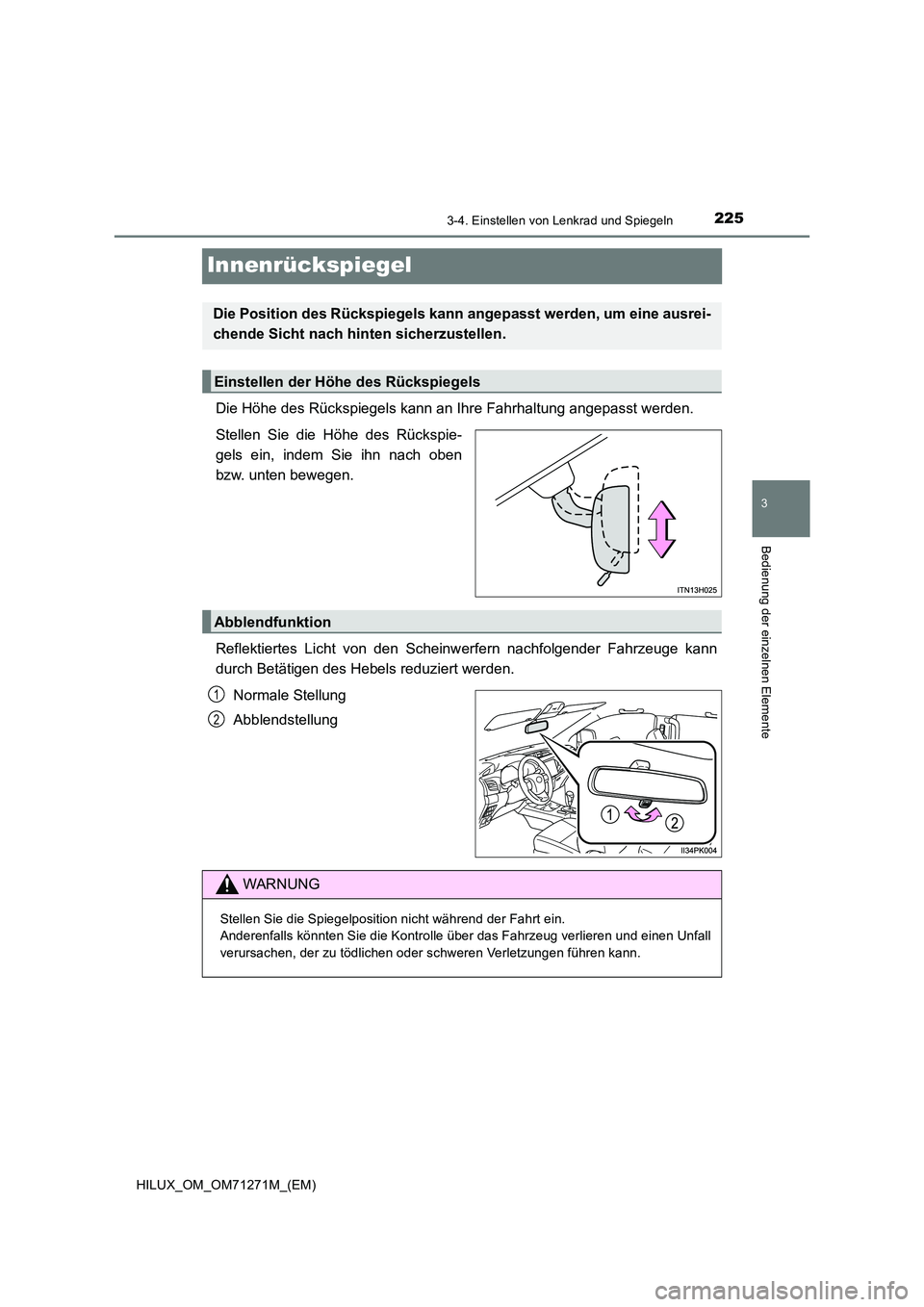

3-4. Einstellen von Lenkrad und Spiegeln
Bedienung der einzelnen Elemente
HILUX_OM_OM71271M_(EM)
Innenrückspiegel
Die Höhe des Rückspiegels kann an Ihre Fahrhaltung angepasst werden.
Stellen Sie die Höhe des Rückspie-
gels ein, indem Sie ihn nach oben
bzw. unten bewegen.
Reflektiertes Licht von den Scheinw erfern nachfolgender Fahrzeuge kann
durch Betätigen des Hebels reduziert werden.
Normale Stellung
Abblendstellung
Die Position des Rückspiegels kann angepasst werden, um eine ausrei-
chende Sicht nach hinten sicherzustellen.
Einstellen der Höhe des Rückspiegels
Abblendfunktion
1
2
WARNUNG
Stellen Sie die Spiegelposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

2263-4. Einstellen von Lenkrad und Spiegeln
HILUX_OM_OM71271M_(EM)
Außenspiegel
Manuell verstellbare Spiegel
Stellen Sie den Spiegel ein.
Elektrisch verstellbare Spiegel
Drehen Sie den Schalter, um einen
Spiegel auszuwählen.
Links
Rechts
Bewegen Sie zum Einstellen des
Spiegels den Schalter.
Nach oben
Nach rechts
Nach unten
Nach links
Einstellung
1
1
2
2
1
2
3
4

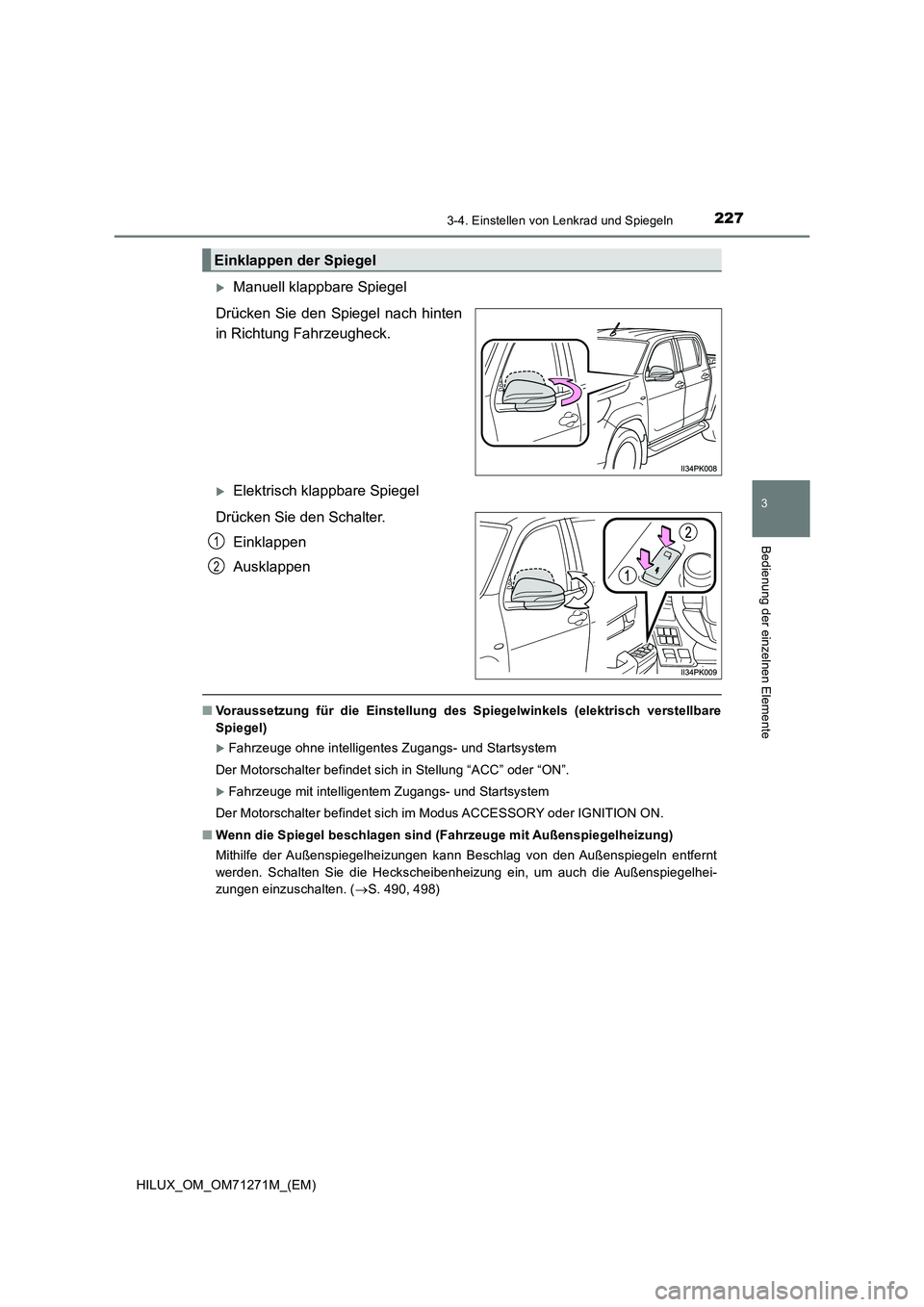

2273-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
HILUX_OM_OM71271M_(EM)
Manuell klappbare Spiegel
Drücken Sie den Spiegel nach hinten
in Richtung Fahrzeugheck.
Elektrisch klappbare Spiegel
Drücken Sie den Schalter.
Einklappen
Ausklappen
■Voraussetzung für die Einstellung des Spiegelwinkels (elektrisch verstellbare
Spiegel)
Fahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ACC” oder “ON”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus ACCESSORY oder IGNITION ON.
■Wenn die Spiegel beschlagen sind (Fahrzeuge mit Außenspiegelheizung)
Mithilfe der Außenspiegelheizungen kann Beschlag von den Außenspiegeln entfernt
werden. Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegelhei-
zungen einzuschalten. (S. 490, 498)
Einklappen der Spiegel
1
2

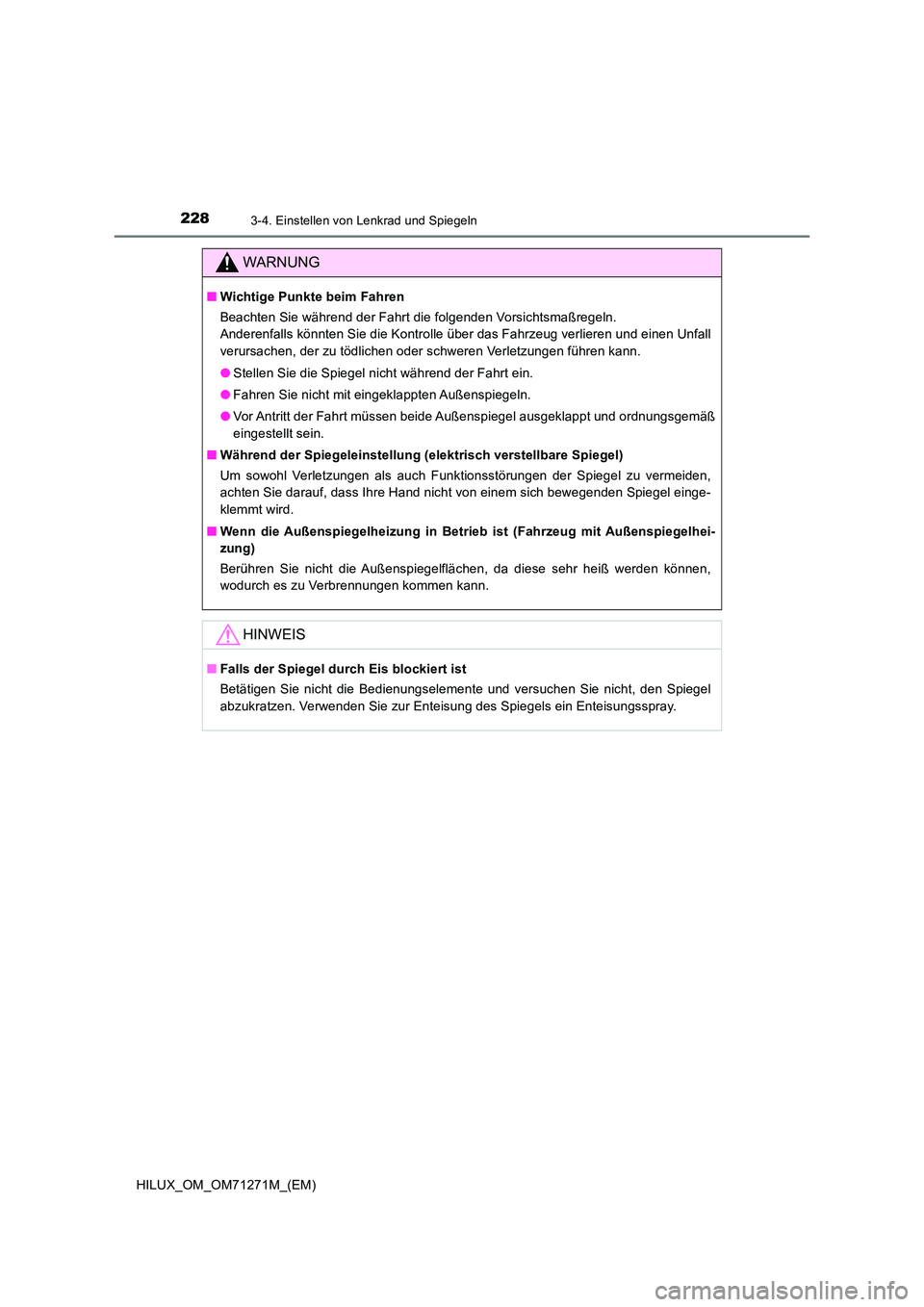

2283-4. Einstellen von Lenkrad und Spiegeln
HILUX_OM_OM71271M_(EM)
WARNUNG
■Wichtige Punkte beim Fahren
Beachten Sie während der Fahrt die folgenden Vorsichtsmaßregeln.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
● Stellen Sie die Spiegel nicht während der Fahrt ein.
● Fahren Sie nicht mit eingeklappten Außenspiegeln.
● Vor Antritt der Fahrt müssen beide Außenspiegel ausgeklappt und ordnungsgemäß
eingestellt sein.
■ Während der Spiegeleinstellung (elektrisch verstellbare Spiegel)
Um sowohl Verletzungen als auch Funktionsstörungen der Spiegel zu vermeiden,
achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel einge-
klemmt wird.
■ Wenn die Außenspiegelheizung in Betrieb ist (Fahrzeug mit Außenspiegelhei-
zung)
Berühren Sie nicht die Außenspiegelflächen, da diese sehr heiß werden können,
wodurch es zu Verbrennungen kommen kann.
HINWEIS
■ Falls der Spiegel durch Eis blockiert ist
Betätigen Sie nicht die Bedienungselemente und versuchen Sie nicht, den Spiegel
abzukratzen. Verwenden Sie zur Enteisung des Spiegels ein Enteisungsspray.

229
3

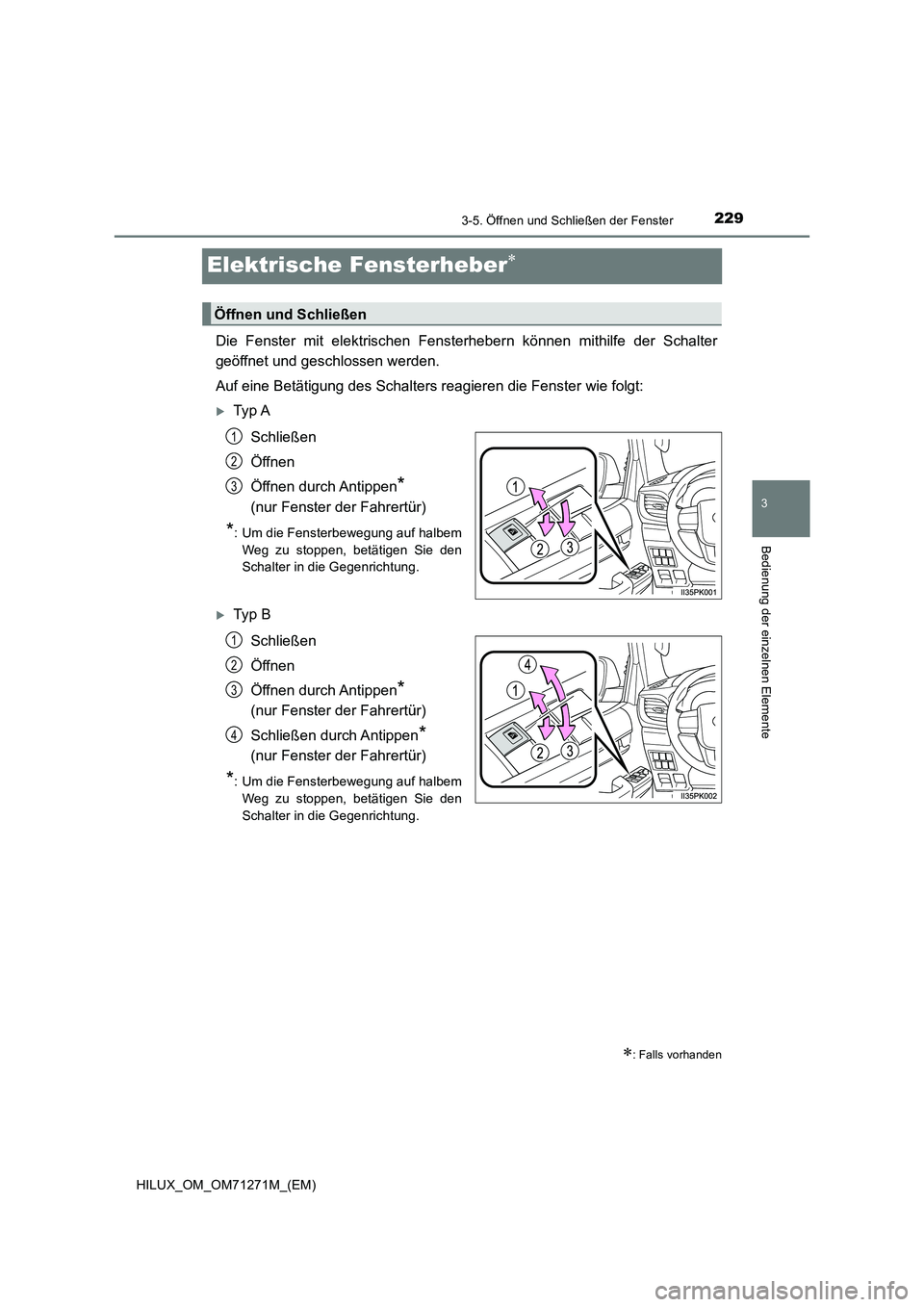

3-5. Öffnen und Schließen der Fenster
Bedienung der einzelnen Elemente
HILUX_OM_OM71271M_(EM)
Elektrische Fensterheber
Die Fenster mit elektrischen Fensterhebern können mithilfe der Schalter
geöffnet und geschlossen werden.
Auf eine Betätigung des Schalters reagieren die Fenster wie folgt:
Ty p A
Schließen
Öffnen
Öffnen durch Antippen
*
(nur Fenster der Fahrertür)
*: Um die Fensterbewegung auf halbem
Weg zu stoppen, betätigen Sie den
Schalter in die Gegenrichtung.
Ty p B
Schließen
Öffnen
Öffnen durch Antippen
*
(nur Fenster der Fahrertür)
Schließen durch Antippen
*
(nur Fenster der Fahrertür)
*: Um die Fensterbewegung auf halbem
Weg zu stoppen, betätigen Sie den
Schalter in die Gegenrichtung.
: Falls vorhanden
Öffnen und Schließen
1
2
3
1
2
3
4

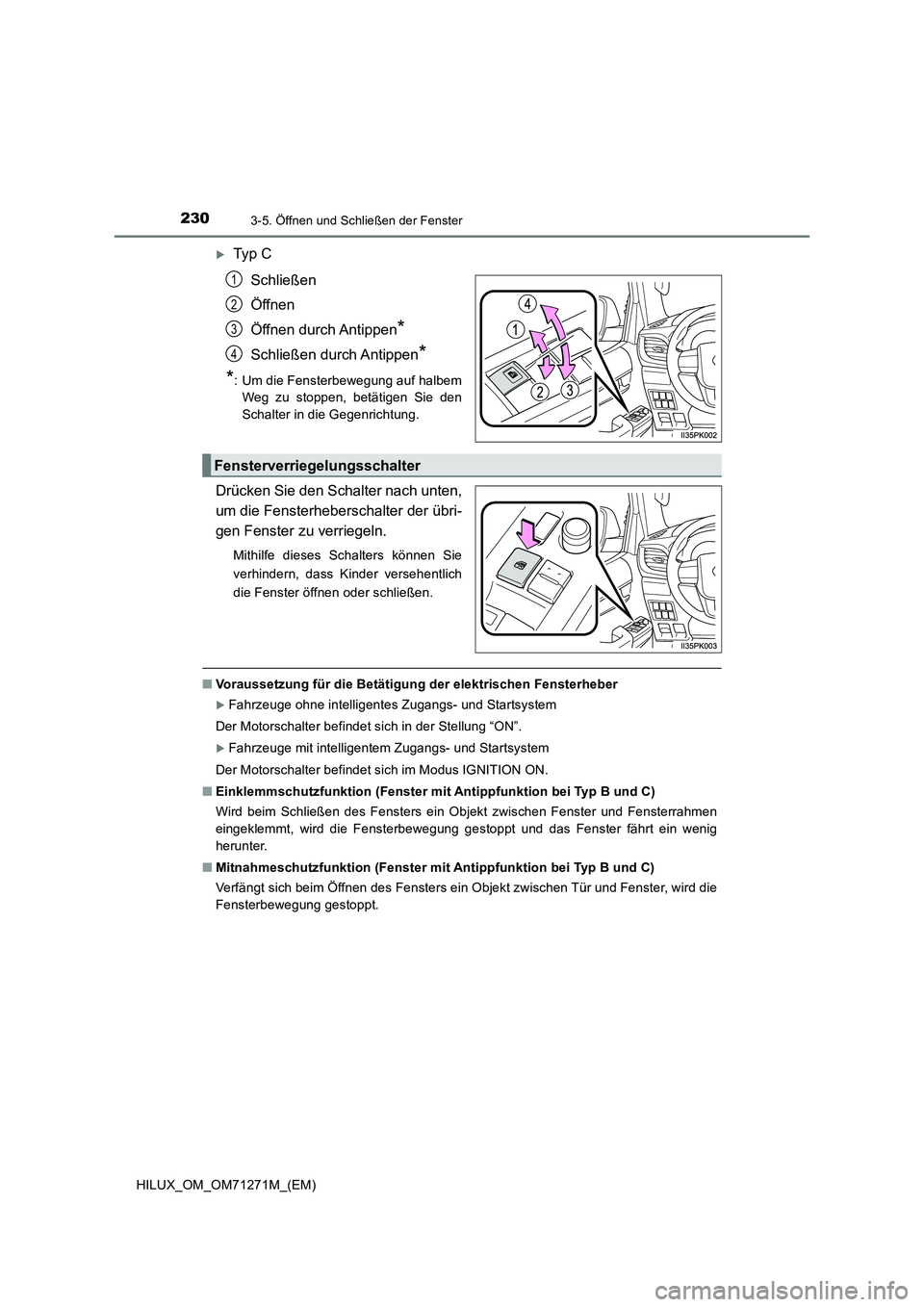

2303-5. Öffnen und Schließen der Fenster
HILUX_OM_OM71271M_(EM)
Ty p C
Schließen
Öffnen
Öffnen durch Antippen
*
Schließen durch Antippen*
*
: Um die Fensterbewegung auf halbem
Weg zu stoppen, betätigen Sie den
Schalter in die Gegenrichtung.
Drücken Sie den Schalter nach unten,
um die Fensterheberschalter der übri-
gen Fenster zu verriegeln.
Mithilfe dieses Schalters können Sie
verhindern, dass Kinder versehentlich
die Fenster öffnen oder schließen.
■Voraussetzung für die Betätigung der elektrischen Fensterheber
Fahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in der Stellung “ON”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■Einklemmschutzfunktion (Fenster mit Antippfunktion bei Typ B und C)
Wird beim Schließen des Fensters ein Objekt zwischen Fenster und Fensterrahmen
eingeklemmt, wird die Fensterbewegung gestoppt und das Fenster fährt ein wenig
herunter.
■Mitnahmeschutzfunktion (Fenster mit Antippfunktion bei Typ B und C)
Verfängt sich beim Öffnen des Fensters ein Objekt zwischen Tür und Fenster, wird die
Fensterbewegung gestoppt.
1
2
3
4
Fensterverriegelungsschalter
