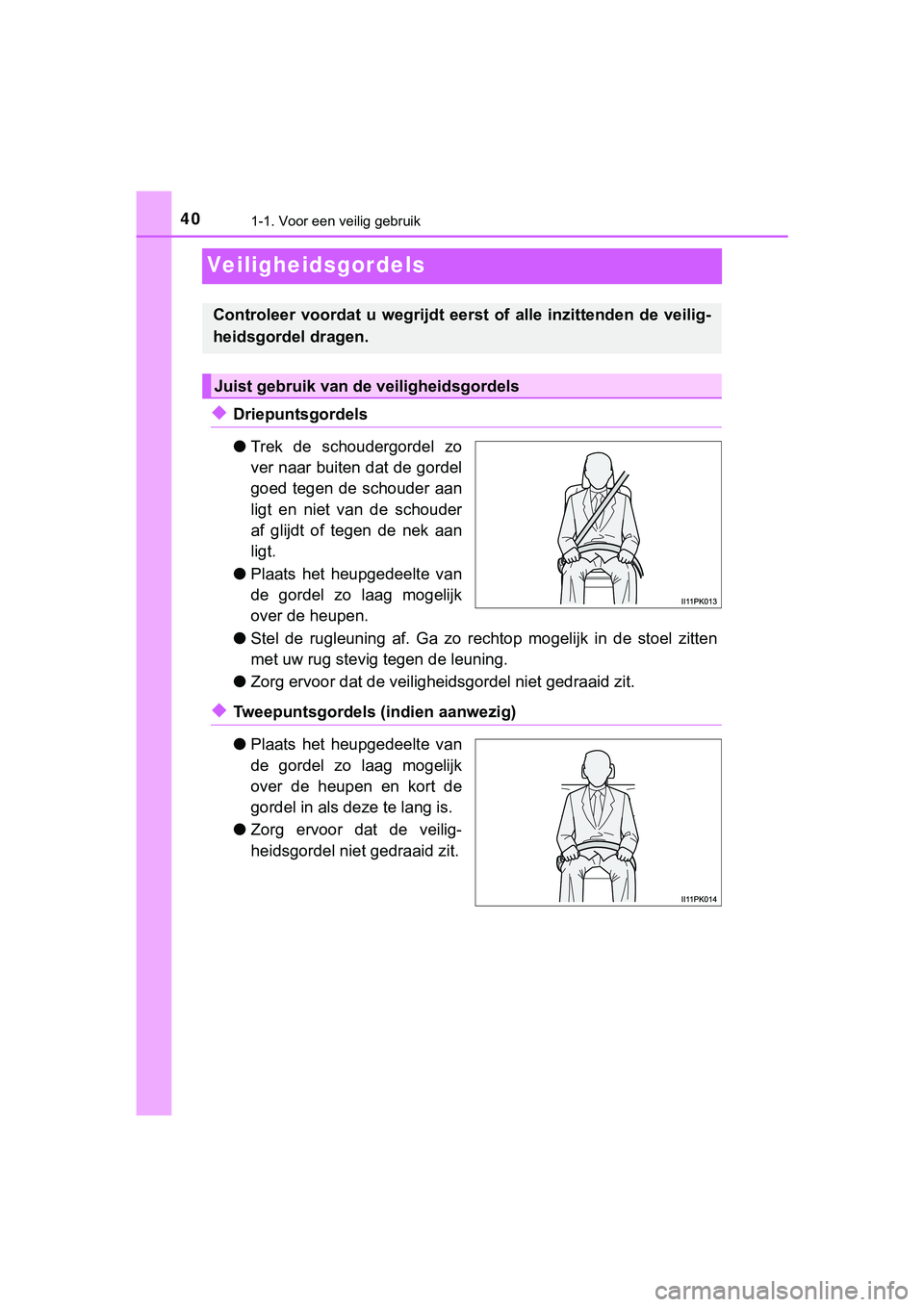

Page 41 of 710
401-1. Voor een veilig gebruik
HILUX_OM_OM0K375E_(EE)
Veiligheidsgordels
◆Driepuntsgordels
●Trek de schoudergordel zo
ver naar buiten dat de gordel
goed tegen de schouder aan
ligt en niet van de schouder
af glijdt of tegen de nek aan
ligt.
● Plaats het heupgedeelte van
de gordel zo laag mogelijk
over de heupen.
● Stel de rugleuning af. Ga zo rechtop mogelijk in de stoel zitten
met uw rug stevig tegen de leuning.
● Zorg ervoor dat de veilig heidsgordel niet gedraaid zit.
◆Tweepuntsgordels (indien aanwezig)
●Plaats het heupgedeelte van
de gordel zo laag mogelijk
over de heupen en kort de
gordel in als deze te lang is.
● Zorg ervoor dat de veilig-
heidsgordel niet gedraaid zit.
Controleer voordat u wegrijdt eer st of alle inzittenden de veilig-
heidsgordel dragen.
Juist gebruik van de veiligheidsgordels
HILUX_OM_OM0K375E_(EE).book Page 40 Thursday, April 12, 2018 12:31 PM

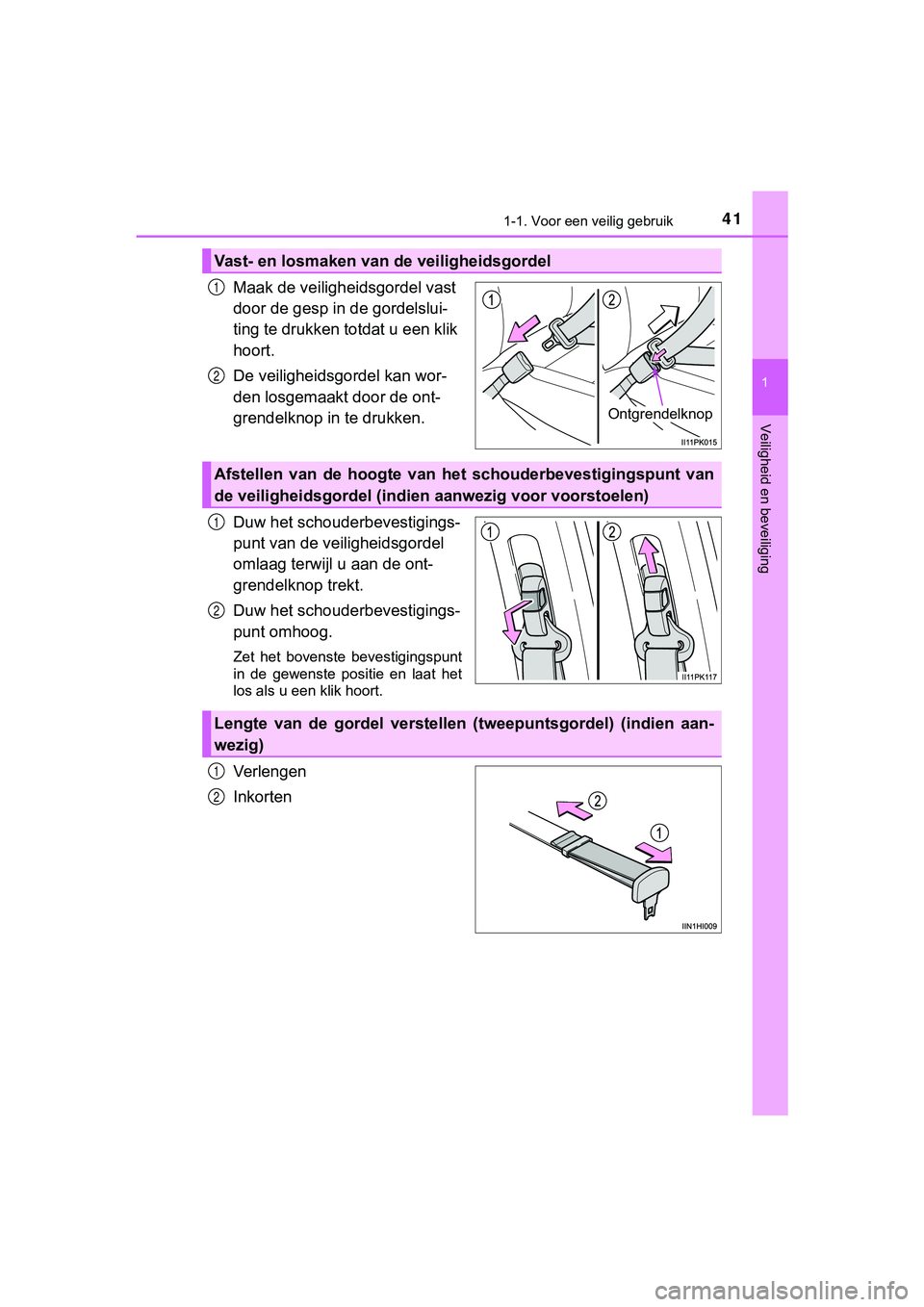

Page 42 of 710
411-1. Voor een veilig gebruik
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
Maak de veiligheidsgordel vast
door de gesp in de gordelslui-
ting te drukken totdat u een klik
hoort.
De veiligheidsgordel kan wor-
den losgemaakt door de ont-
grendelknop in te drukken.
Duw het schouderbevestigings-
punt van de veiligheidsgordel
omlaag terwijl u aan de ont-
grendelknop trekt.
Duw het schouderbevestigings-
punt omhoog.
Zet het bovenste bevestigingspunt
in de gewenste positie en laat het
los als u een klik hoort.
Verlengen
Inkorten
Vast- en losmaken van de veiligheidsgordel
Ontgrendelknop
1
2
Afstellen van de hoogte van het schouderbevestigingspunt van
de veiligheidsgordel (indien aanwezig voor voorstoelen)
1
2
Lengte van de gordel verstellen (tweepuntsgordel) (indien aan-
wezig)
1
2
HILUX_OM_OM0K375E_(EE).book Page 41 Thursday, April 12, 2018 12:31 PM

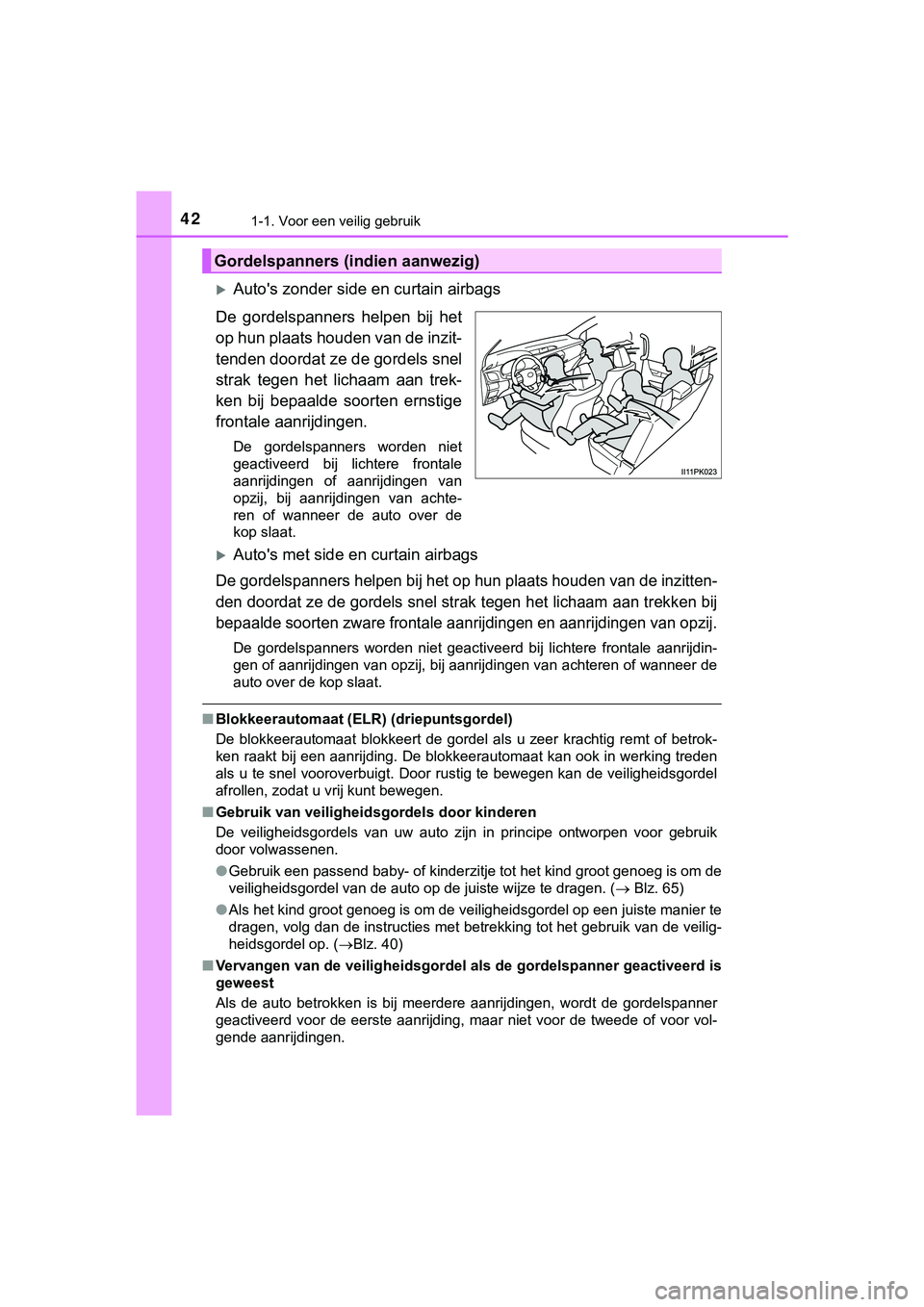

Page 43 of 710
421-1. Voor een veilig gebruik
HILUX_OM_OM0K375E_(EE)
Auto's zonder side en curtain airbags
De gordelspanners helpen bij het
op hun plaats houden van de inzit-
tenden doordat ze de gordels snel
strak tegen het lichaam aan trek-
ken bij bepaalde soorten ernstige
frontale aanrijdingen.
De gordelspanners worden niet
geactiveerd bij lichtere frontale
aanrijdingen of aanrijdingen van
opzij, bij aanrijdingen van achte-
ren of wanneer de auto over de
kop slaat.
Auto's met side en curtain airbags
De gordelspanners helpen bij het op hun plaats houden van de in zitten-
den doordat ze de gordels snel strak tegen het lichaam aan trek ken bij
bepaalde soorten zware frontale aanrijdingen en aanrijdingen va n opzij.
De gordelspanners worden niet geactiveerd bij lichtere frontale aanrijdin-
gen of aanrijdingen van opzij, bij aanrijdingen van achteren of wanneer de
auto over de kop slaat.
■ Blokkeerautomaat (ELR) (driepuntsgordel)
De blokkeerautomaat blokkeert de gordel als u zeer krachtig rem t of betrok-
ken raakt bij een aanrijding. De blokkeerautomaat kan ook in we rking treden
als u te snel vooroverbuigt. Door rustig te bewegen kan de veiligheidsgordel
afrollen, zodat u vrij kunt bewegen.
■ Gebruik van veiligheidsg ordels door kinderen
De veiligheidsgordels van uw auto zijn in principe ontworpen vo or gebruik
door volwassenen.
● Gebruik een passend baby- of kinderzitje tot het kind groot gen oeg is om de
veiligheidsgordel van de auto op de juiste wijze te dragen. ( Blz. 65)
● Als het kind groot genoeg is om de veiligheidsgordel op een jui ste manier te
dragen, volg dan de instructies met betrekking tot het gebruik van de veilig-
heidsgordel op. ( Blz. 40)
■ Vervangen van de veiligheidsgordel als de gordelspanner geactiv eerd is
geweest
Als de auto betrokken is bij meerdere aanrijdingen, wordt de gordelspanner
geactiveerd voor de eerste aanrijding, maar niet voor de tweede of voor vol-
gende aanrijdingen.
Gordelspanners (indien aanwezig)
HILUX_OM_OM0K375E_(EE).book Page 42 Thursday, April 12, 2018 12:31 PM

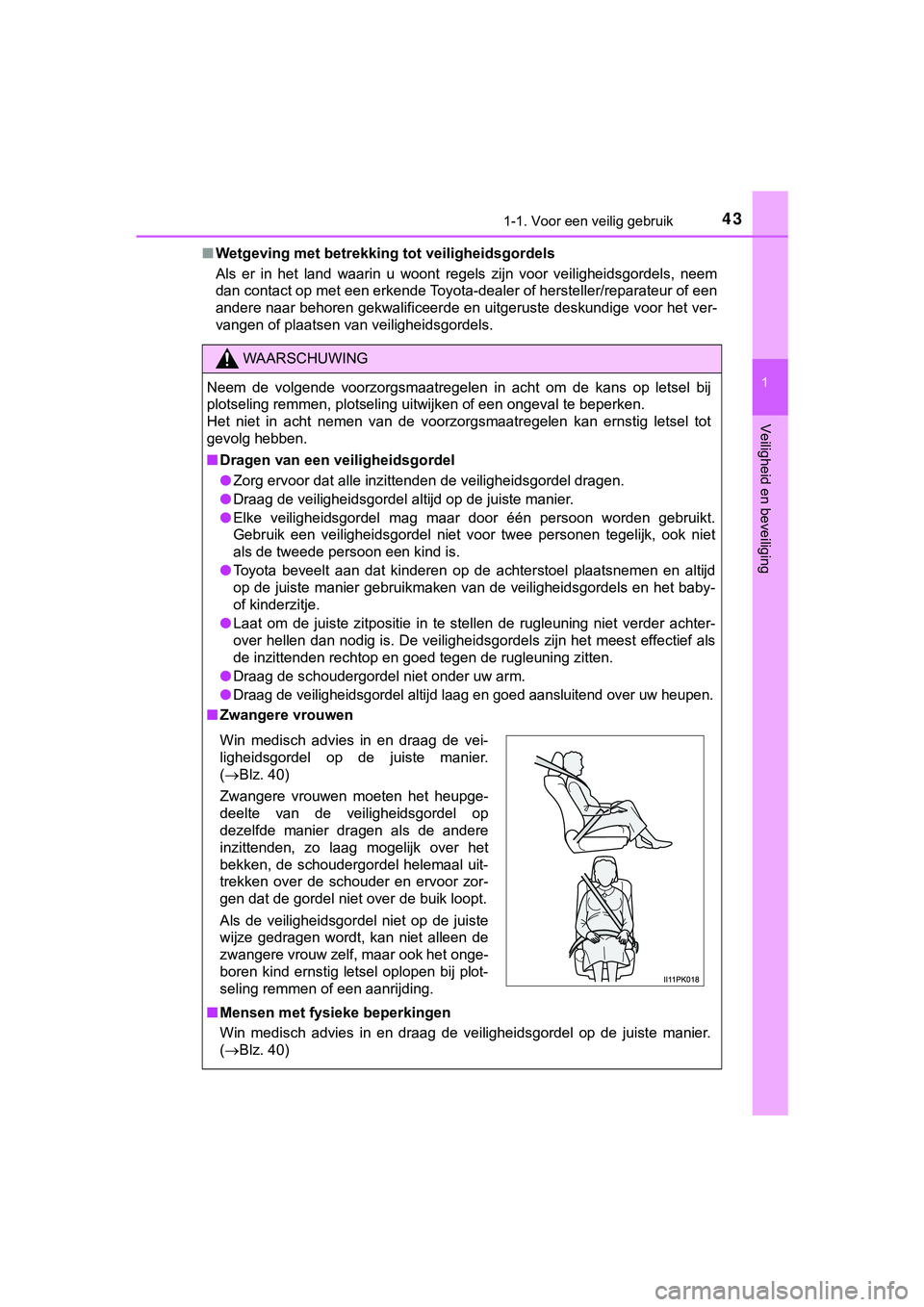

Page 44 of 710
431-1. Voor een veilig gebruik
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
■Wetgeving met betrekking t ot veiligheidsgordels
Als er in het land waarin u woont regels zijn voor veiligheidsg ordels, neem
dan contact op met een erkende Toyota-dealer of hersteller/repa rateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige vo or het ver-
vangen of plaatsen van veiligheidsgordels.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht om de kans op let sel bij
plotseling remmen, plotseling uitwijken of een ongeval te beperken.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Dragen van een veiligheidsgordel
● Zorg ervoor dat alle inzittenden de veiligheidsgordel dragen.
● Draag de veiligheidsgordel altijd op de juiste manier.
● Elke veiligheidsgordel mag maar door één persoon worden gebruik t.
Gebruik een veiligheidsgordel niet voor twee personen tegelijk, ook niet
als de tweede persoon een kind is.
● Toyota beveelt aan dat kinderen op de achterstoel plaatsnemen e n altijd
op de juiste manier gebruikmaken van de veiligheidsgordels en het baby-
of kinderzitje.
● Laat om de juiste zitpositie in te stellen de rugleuning niet v erder achter-
over hellen dan nodig is. De veiligheidsgordels zijn het meest effectief als
de inzittenden rechtop en goed tegen de rugleuning zitten.
● Draag de schoudergordel niet onder uw arm.
●
Draag de veiligheidsgordel altij d laag en goed aansluitend over uw heupen.
■Zwangere vrouwen
■ Mensen met fysieke beperkingen
Win medisch advies in en draag de veiligheidsgordel op de juist e manier.
( Blz. 40)
Win medisch advies in en draag de vei-
ligheidsgordel op de juiste manier.
(Blz. 40)
Zwangere vrouwen moeten het heupge-
deelte van de veiligheidsgordel op
dezelfde manier dragen als de andere
inzittenden, zo laag mogelijk over het
bekken, de schoudergordel helemaal uit-
trekken over de schouder en ervoor zor-
gen dat de gordel niet over de buik loopt.
Als de veiligheidsgordel niet op de juiste
wijze gedragen wordt, kan niet alleen de
zwangere vrouw zelf, maar ook het onge-
boren kind ernstig letsel oplopen bij plot-
seling remmen of een aanrijding.
HILUX_OM_OM0K375E_(EE).book Page 43 Thursday, April 12, 2018 12:31 PM

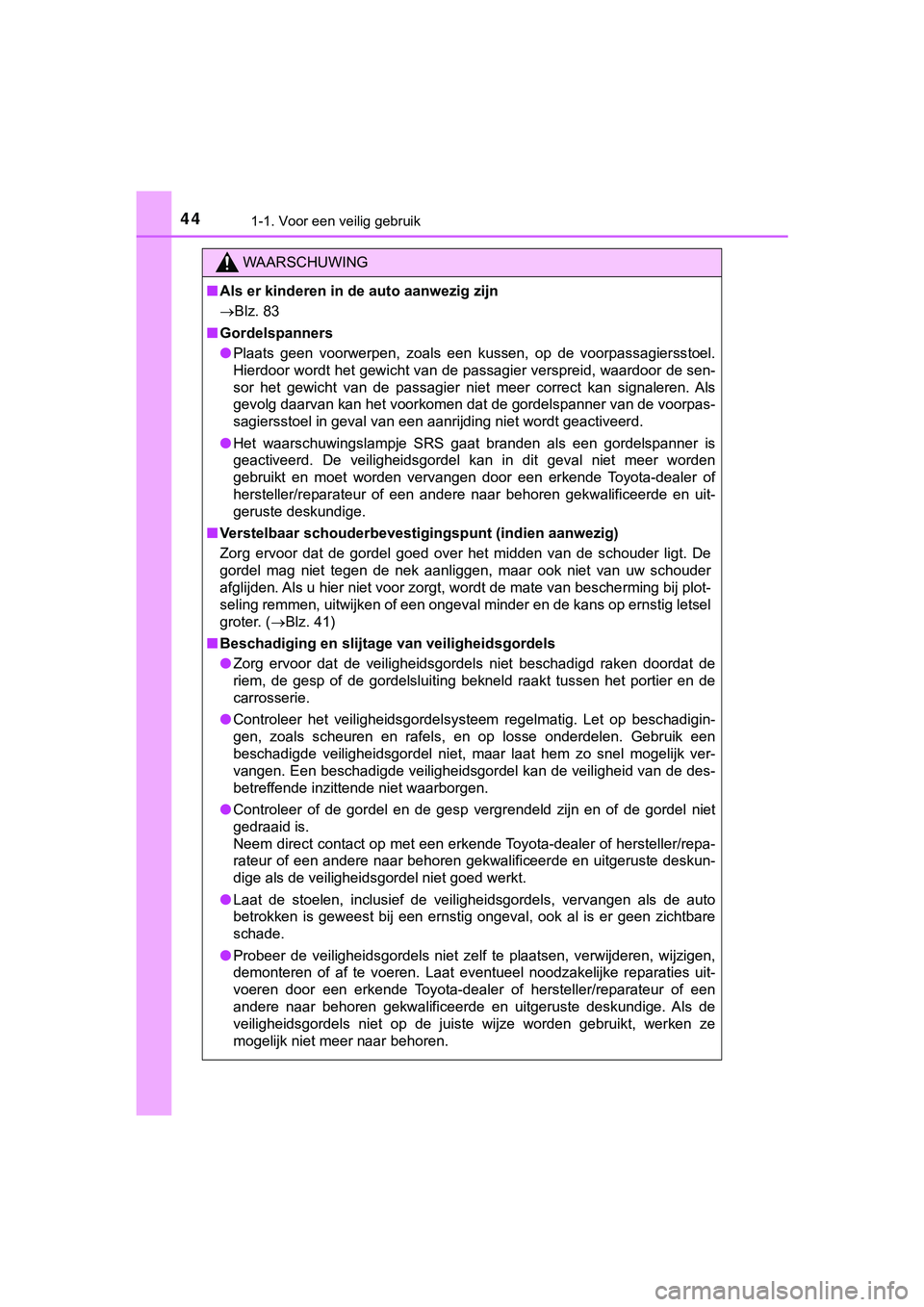

Page 45 of 710
441-1. Voor een veilig gebruik
HILUX_OM_OM0K375E_(EE)
WAARSCHUWING
■Als er kinderen in de auto aanwezig zijn
Blz. 83
■ Gordelspanners
● Plaats geen voorwerpen, zoals een kussen, op de voorpassagierss toel.
Hierdoor wordt het gewicht van de passagier verspreid, waardoor de sen-
sor het gewicht van de passagier niet meer correct kan signaler en. Als
gevolg daarvan kan het voorkomen dat de gordelspanner van de voorpas-
sagiersstoel in geval van een aanrijding niet wordt geactiveerd .
● Het waarschuwingslampje SRS gaat branden als een gordelspanner is
geactiveerd. De veiligheidsgordel kan in dit geval niet meer wo rden
gebruikt en moet worden vervangen door een erkende Toyota-deale r of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uit-
geruste deskundige.
■ Verstelbaar schouderbevestigingspunt (indien aanwezig)
Zorg ervoor dat de gordel goed over het midden van de schouder ligt. De
gordel mag niet tegen de nek aanliggen, maar ook niet van uw sc houder
afglijden. Als u hier niet voor zorgt, wordt de mate van bescherming bij plot-
seling remmen, uitwijken of een ongeval minder en de kans op er nstig letsel
groter. ( Blz. 41)
■ Beschadiging en slijtage van veiligheidsgordels
● Zorg ervoor dat de veiligheidsgordels niet beschadigd raken doo rdat de
riem, de gesp of de gordelsluiting bekneld raakt tussen het por tier en de
carrosserie.
● Controleer het veiligheidsgordelsysteem regelmatig. Let op besc hadigin-
gen, zoals scheuren en rafels, en op losse onderdelen. Gebruik een
beschadigde veiligheidsgordel niet, maar laat hem zo snel mogel ijk ver-
vangen. Een beschadigde veiligheidsgordel kan de veiligheid van de des-
betreffende inzittende niet waarborgen.
● Controleer of de gordel en de gesp vergrendeld zijn en of de go rdel niet
gedraaid is.
Neem direct contact op met een erkende Toyota-dealer of herstel ler/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als de veiligheidsgordel niet goed werkt.
● Laat de stoelen, inclusief de veiligheidsgordels, vervangen als de auto
betrokken is geweest bij een ernstig ongeval, ook al is er geen zichtbare
schade.
● Probeer de veiligheidsgordels niet zelf te plaatsen, verwijderen, wijzigen,
demonteren of af te voeren. Laat eventueel noodzakelijke repara ties uit-
voeren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. A ls de
veiligheidsgordels niet op de juiste wijze worden gebruikt, wer ken ze
mogelijk niet meer naar behoren.
HILUX_OM_OM0K375E_(EE).book Page 44 Thursday, April 12, 2018 12:31 PM

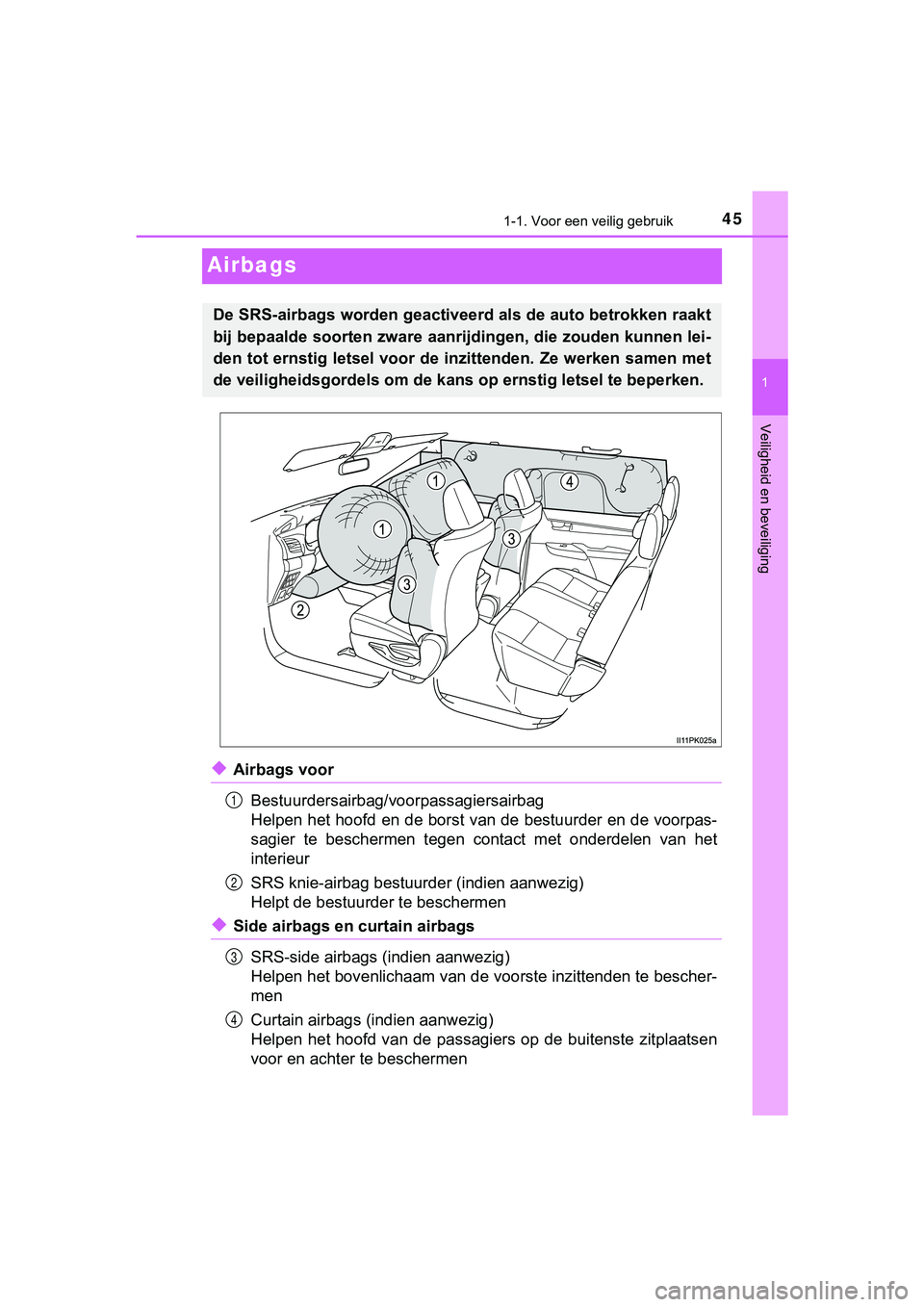

Page 46 of 710
451-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
HILUX_OM_OM0K375E_(EE)
Airbags
◆Airbags voorBestuurdersairbag/voorpassagiersairbag
Helpen het hoofd en de borst van de bestuurder en de voorpas-
sagier te beschermen tegen c ontact met onderdelen van het
interieur
SRS knie-airbag bestuurder (indien aanwezig)
Helpt de bestuurder te beschermen
◆Side airbags en curtain airbags
SRS-side airbags (indien aanwezig)
Helpen het bovenlichaam van de voorste inzittenden te bescher-
men
Curtain airbags (indien aanwezig)
Helpen het hoofd van de passagier s op de buitenste zitplaatsen
voor en achter te beschermen
De SRS-airbags worden geactiveerd als de auto betrokken raakt
bij bepaalde soorten zware aanrijdingen, die zouden kunnen lei-
den tot ernstig letsel voor de inzittenden. Ze werken samen met
de veiligheidsgordels om de kans op ernstig letsel te beperken.
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 45 Thursday, April 12, 2018 12:31 PM

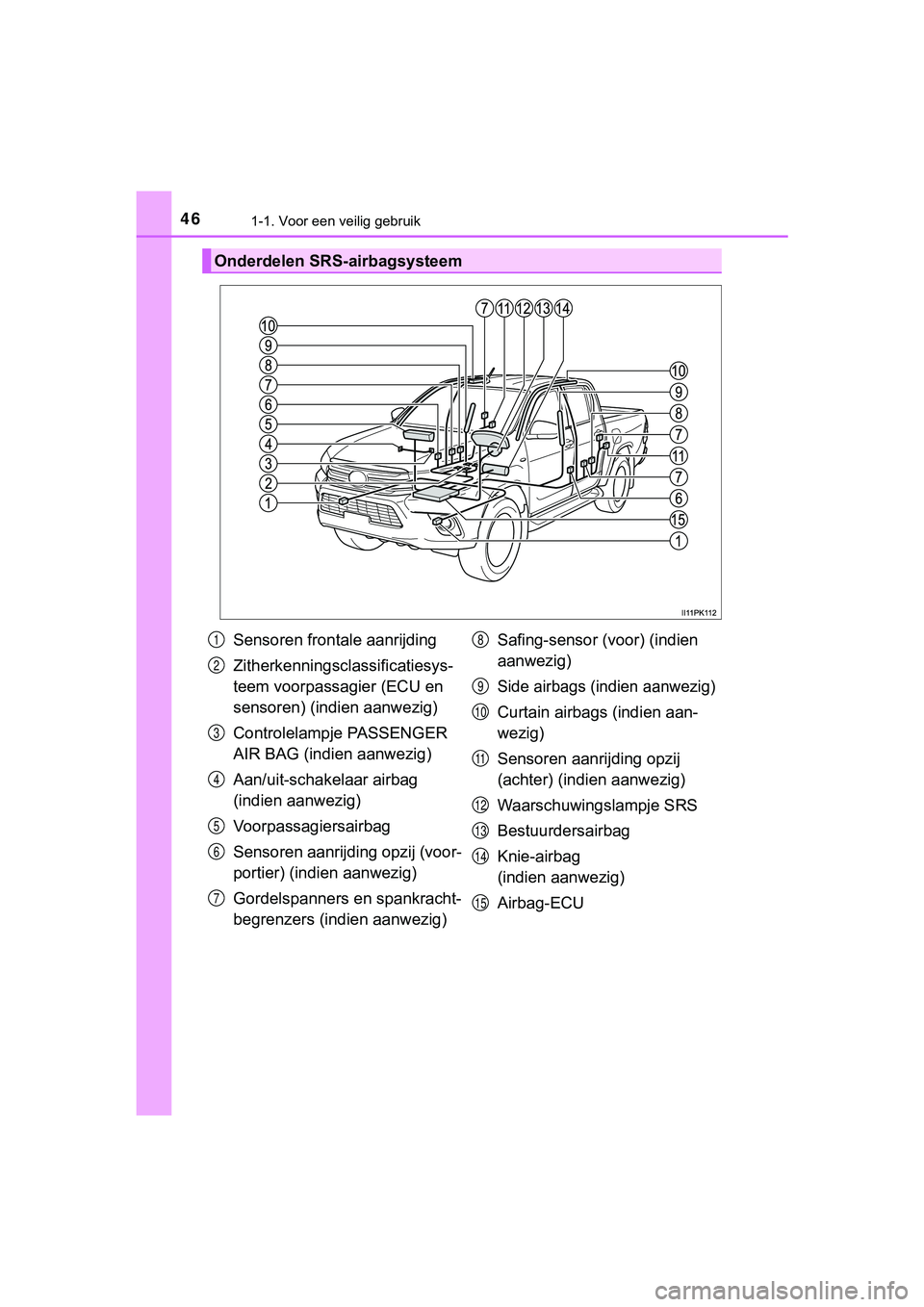

Page 47 of 710
461-1. Voor een veilig gebruik
HILUX_OM_OM0K375E_(EE)
Onderdelen SRS-airbagsysteem
Sensoren frontale aanrijding
Zitherkenningsclassificatiesys-
teem voorpassagier (ECU en
sensoren) (indien aanwezig)
Controlelampje PASSENGER
AIR BAG (indien aanwezig)
Aan/uit-schakelaar airbag
(indien aanwezig)
Voorpassagiersairbag
Sensoren aanrijding opzij (voor-
portier) (indien aanwezig)
Gordelspanners en spankracht-
begrenzers (indien aanwezig) Safing-sensor (voor) (indien
aanwezig)
Side airbags (indien aanwezig)
Curtain airbags (indien aan-
wezig)
Sensoren aanrijding opzij
(achter) (indien aanwezig)
Waarschuwingslampje SRS
Bestuurdersairbag
Knie-airbag
(indien aanwezig)
Airbag-ECU
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
HILUX_OM_OM0K375E_(EE).book
Page 46 Thursday, April 12, 2018 12:31 PM

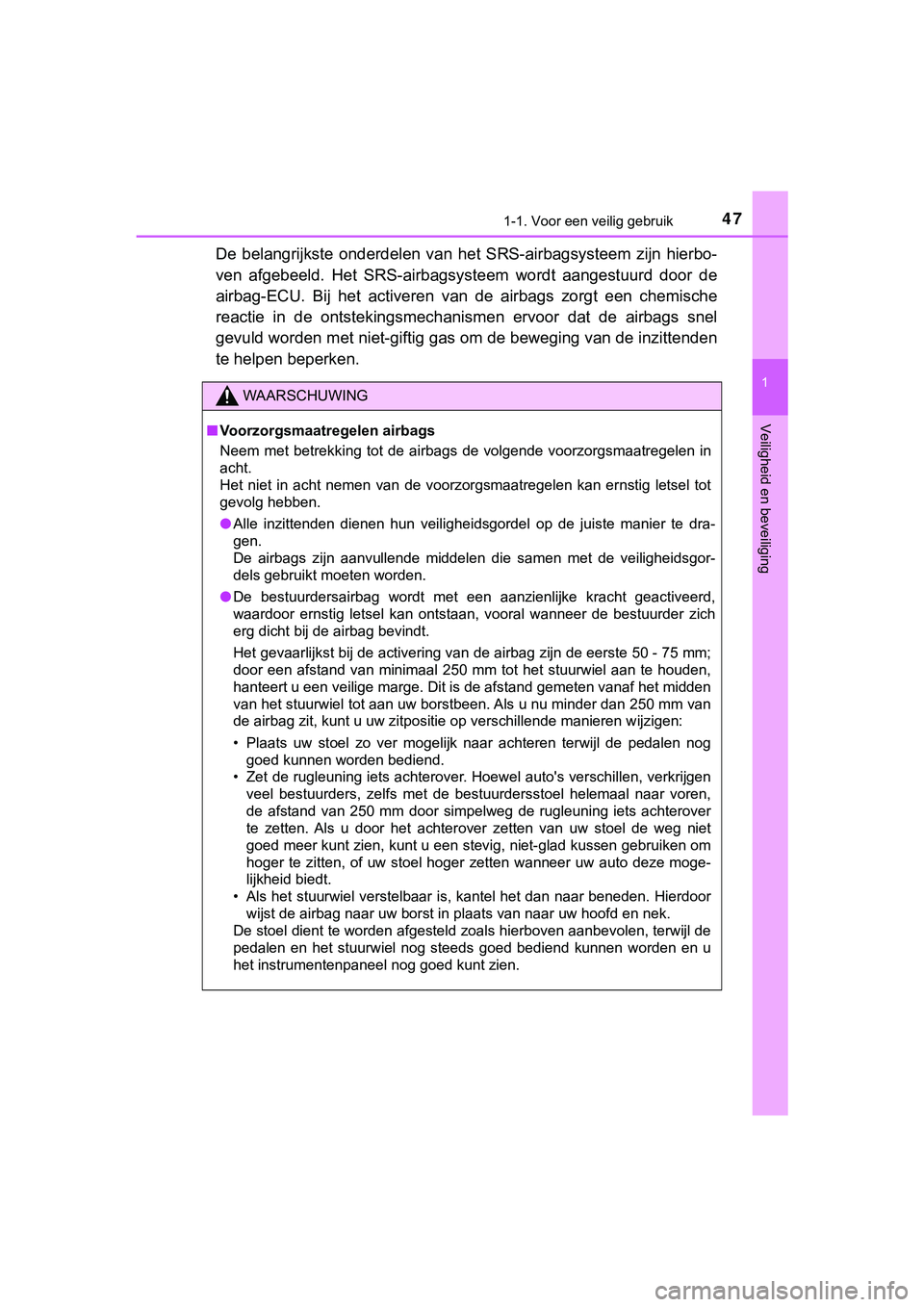

Page 48 of 710
471-1. Voor een veilig gebruik
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsys teem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechani smen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
WAARSCHUWING

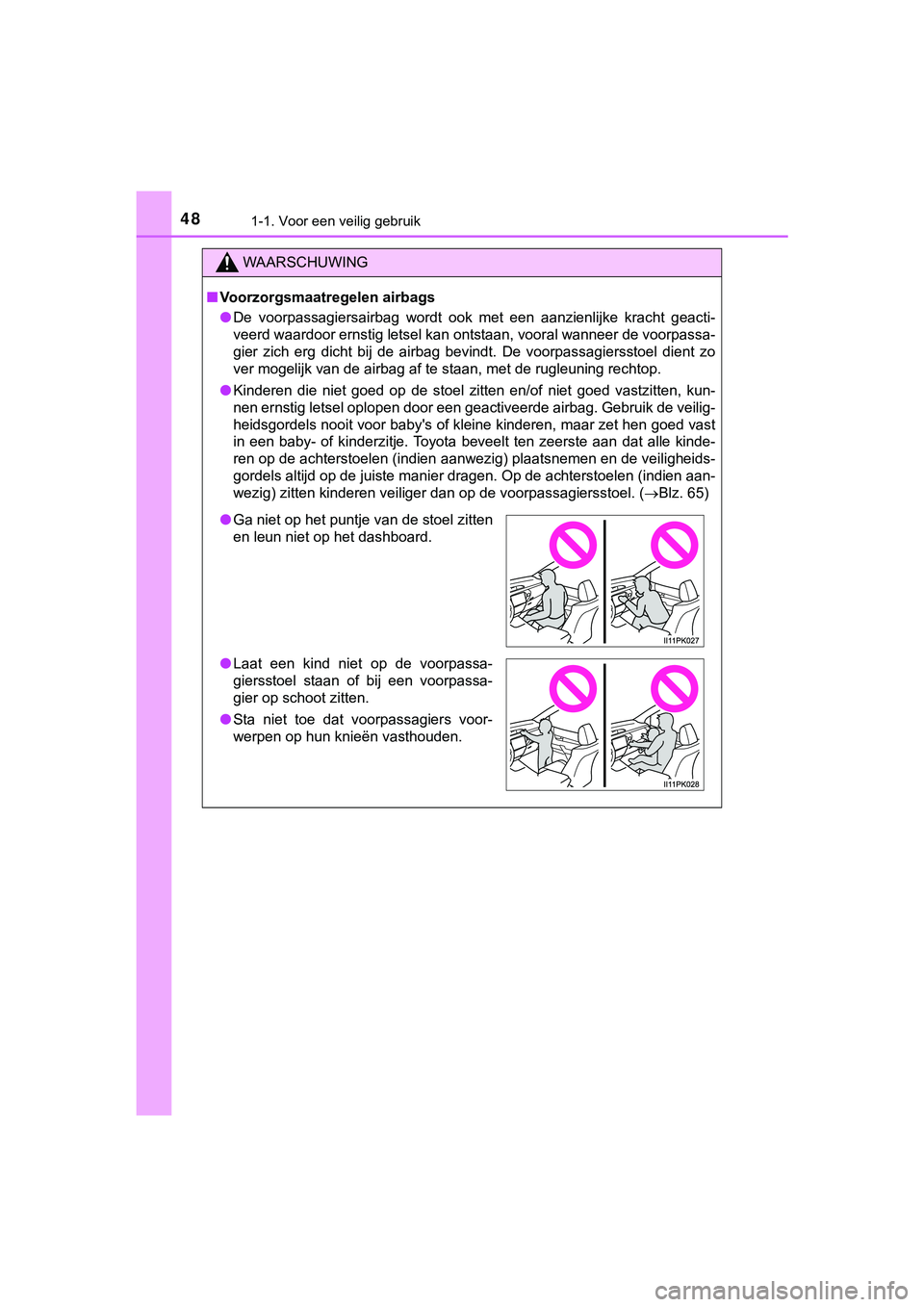

■ Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de volgende voorzorgsmaatreg elen in
acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Alle inzittenden dienen hun veiligheidsgordel op de juiste mani er te dra-
gen.
De airbags zijn aanvullende middelen die samen met de veilighei dsgor-
dels gebruikt moeten worden.
● De bestuurdersairbag wordt met een aanzienlijke kracht geactive erd,
waardoor ernstig letsel kan ontstaan, vooral wanneer de bestuur der zich
erg dicht bij de airbag bevindt.
Het gevaarlijkst bij de activering van de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal 250 mm tot het stuurwiel aan te houden,
hanteert u een veilige marge. Dit is de afstand gemeten vanaf h et midden
van het stuurwiel tot aan uw borstbeen. Als u nu minder dan 250 mm van
de airbag zit, kunt u uw zitpositie op verschillende manieren w ijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedal en nog
goed kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoewel auto's verschillen, verkrijgen
veel bestuurders, zelfs met de bestuurdersstoel helemaal naar voren,
de afstand van 250 mm door simpelweg de rugleuning iets achtero ver
te zetten. Als u door het achterover zetten van uw stoel de weg niet
goed meer kunt zien, kunt u een stevig, niet-glad kussen gebruiken om
hoger te zitten, of uw stoel hoger zetten wanneer uw auto deze moge-
lijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor
wijst de airbag naar uw borst in plaats van naar uw hoofd en ne k.
De stoel dient te worden afgesteld zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds goed bediend kunnen worden en u
het instrumentenpaneel nog goed kunt zien.
HILUX_OM_OM0K375E_(EE).book Page 47 Thursday, April 12, 2018 12:31 PM
Page 49 of 710
481-1. Voor een veilig gebruik
HILUX_OM_OM0K375E_(EE)
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● De voorpassagiersairbag wordt ook met een aanzienlijke kracht g eacti-
veerd waardoor ernstig letsel kan ontstaan, vooral wanneer de voorpassa-
gier zich erg dicht bij de airbag bevindt. De voorpassagiersstoel dient zo
ver mogelijk van de airbag af te staan, met de rugleuning recht op.
● Kinderen die niet goed op de stoel zitten en/of niet goed vastzitten, kun-
nen ernstig letsel oplopen door een geactiveerde airbag. Gebrui k de veilig-
heidsgordels nooit voor baby's of kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota beveelt ten zeerste aan dat alle kinde-
ren op de achterstoelen (indien aanwezig) plaatsnemen en de vei ligheids-
gordels altijd op de juiste manier dragen. Op de achterstoelen (indien aan-
wezig) zitten kinderen veiliger dan op de voorpassagiersstoel. (Blz. 65)
● Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
HILUX_OM_OM0K375E_(EE).book Page 48 Thursday, April 12, 2018 12:31 PM
Page 50 of 710
491-1. Voor een veilig gebruik
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Auto's met side airbags en curtain air-
bags: Leun niet tegen het portier, de
dakzijrail of de voor-, midden- of achter-
stijl.
● Auto's met side airbags en curtain air-
bags: Laat niemand knielen op de pas-
sagiersstoel in de richting van het por-
tier, of hoofd en handen buiten de auto
steken.
● Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke voorwerpen kunnen als een
projectiel worden gelanceerd als de
SRS-bestuurdersairbag, de voorpassa-
giersairbags en de knie-airbags (indien
aanwezig) worden geactiveerd.
● Auto's met side airbags en curtain air-
bags: bevestig niets aan het portier, de
portierruit, de voor- en achterstijl, de
dakstijl of de handgreep.
HILUX_OM_OM0K375E_(EE).book Page 49 Thursday, April 12, 2018 12:31 PM
