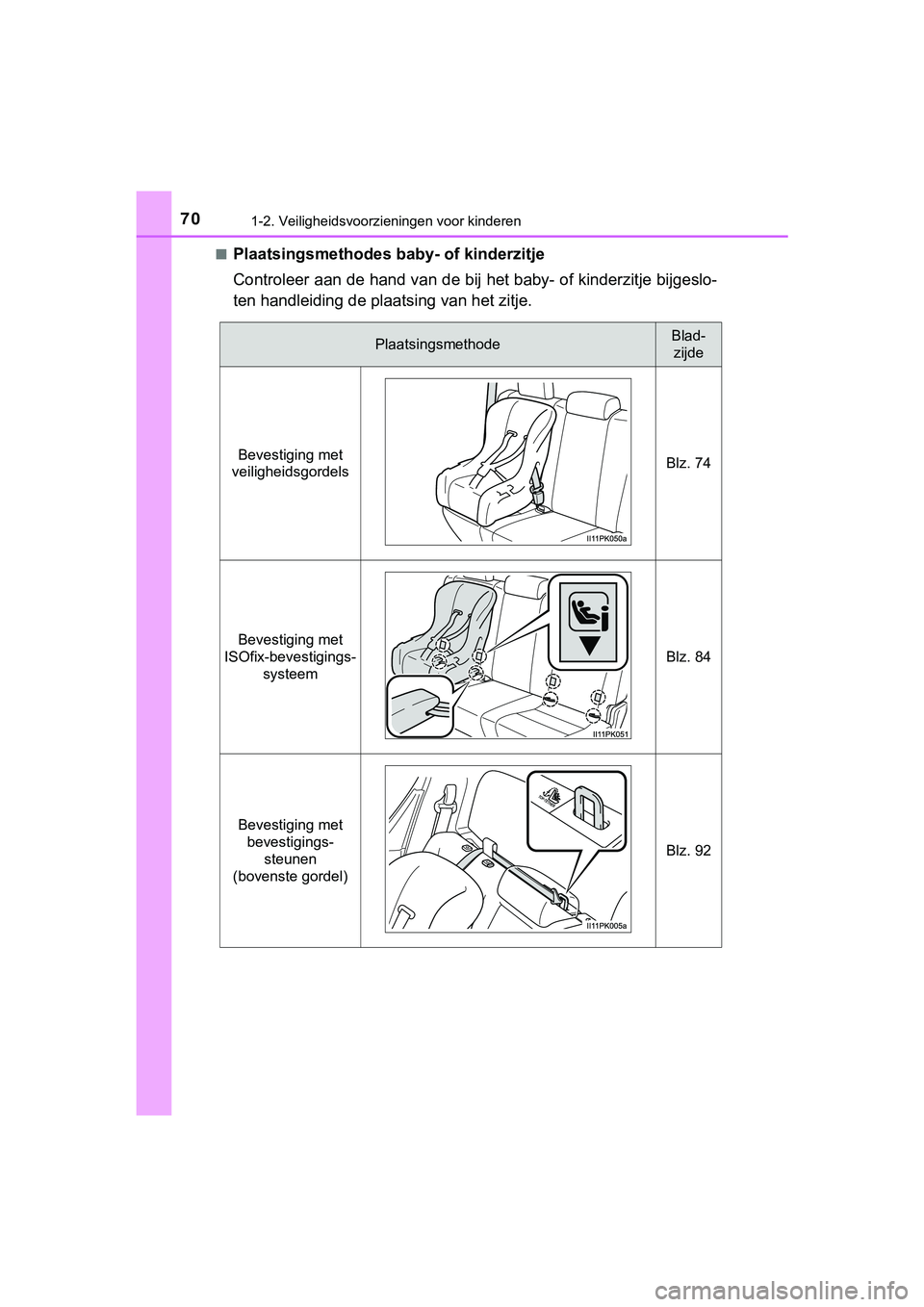

701-2. Veiligheidsvoorzieningen voor kinderen
HILUX_OM_OM0K375E_(EE)■
Plaatsingsmethodes ba
by- of kinderzitje
Controleer aan de hand van de bij het baby- of kinderzitje bijg eslo-
ten handleiding de plaatsing van het zitje.
PlaatsingsmethodeBlad- zijde
Bevestiging met
veiligheidsgordels Blz. 74
Bevestiging met
ISOfix-bevestigings- systeem Blz. 84
Bevestiging met bevestigings- steunen
(bovenste gordel)
Blz. 92
HILUX_OM_OM0K375E_(EE).book Page 70 Thursday, April 12, 2018 12:31 PM

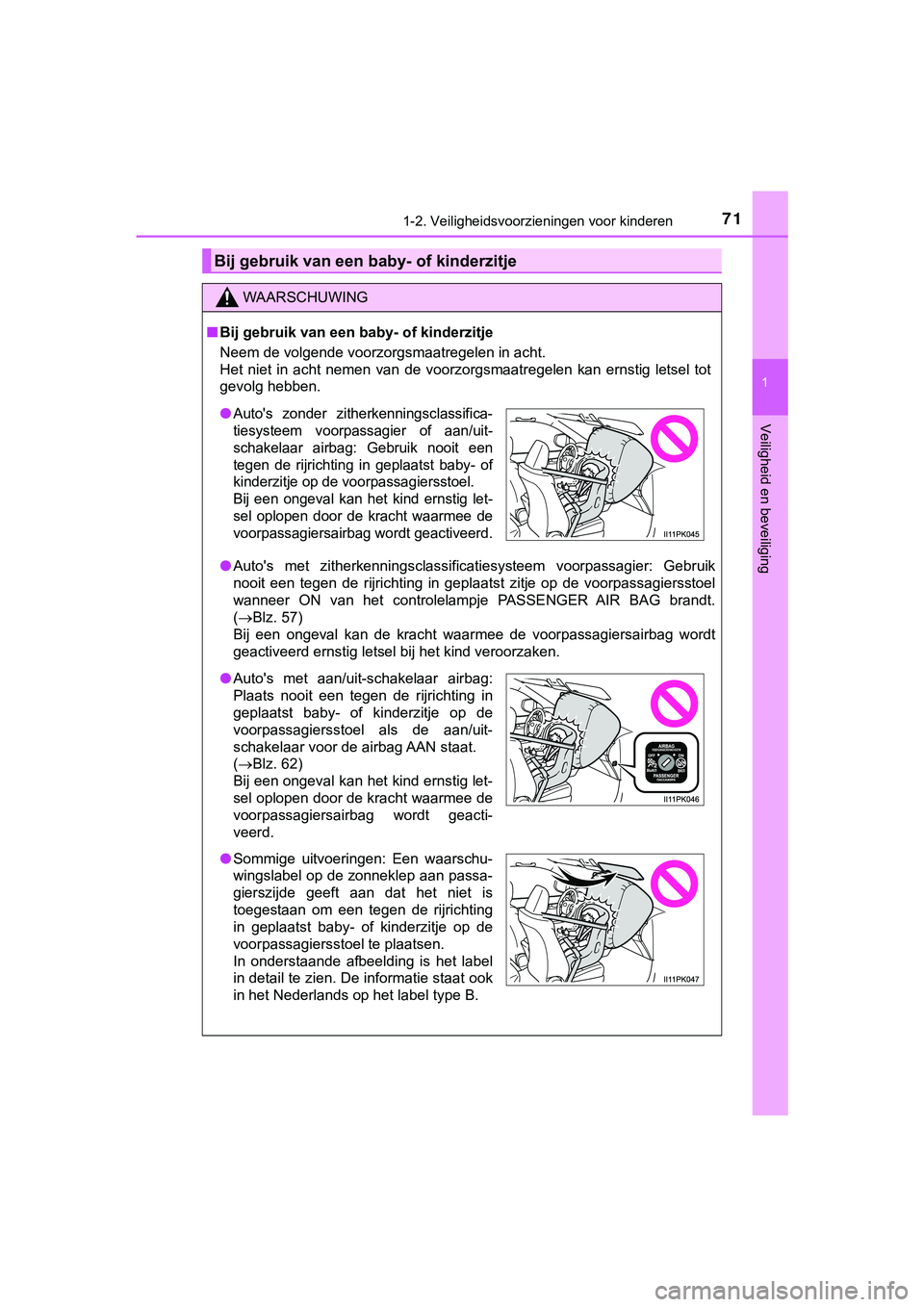

711-2. Veiligheidsvoorzieningen voor kinderen
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
Bij gebruik van een baby- of kinderzitje
WAARSCHUWING
■Bij gebruik van een baby- of kinderzitje
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Auto's met zitherkenningsclassificatiesysteem voorpassagier: Ge bruik
nooit een tegen de rijrichting in geplaatst zitje op de voorpassagiersstoel
wanneer ON van het controlelampje PASSENGER AIR BAG brandt.
( Blz. 57)
Bij een ongeval kan de kracht waarmee de voorpassagiersairbag w ordt
geactiveerd ernstig letsel bij het kind veroorzaken.
●Auto's zonder zitherkenningsclassifica-
tiesysteem voorpassagier of aan/uit-
schakelaar airbag: Gebruik nooit een
tegen de rijrichting in geplaatst baby- of
kinderzitje op de voorpassagiersstoel.
Bij een ongeval kan het kind ernstig let-
sel oplopen door de kracht waarmee de
voorpassagiersairbag wordt geactiveerd.
● Auto's met aan/uit-schakelaar airbag:
Plaats nooit een tegen de rijrichting in
geplaatst baby- of kinderzitje op de
voorpassagiersstoel als de aan/uit-
schakelaar voor de airbag AAN staat.
(Blz. 62)
Bij een ongeval kan het kind ernstig let-
sel oplopen door de kracht waarmee de
voorpassagiersairbag wordt geacti-
veerd.
● Sommige uitvoeringen: Een waarschu-
wingslabel op de zonneklep aan passa-
gierszijde geeft aan dat het niet is
toegestaan om een tegen de rijrichting
in geplaatst baby- of kinderzitje op de
voorpassagiersstoel te plaatsen.
In onderstaande afbeelding is het label
in detail te zien. De informatie staat ook
in het Nederlands op het label type B.
HILUX_OM_OM0K375E_(EE).book Page 71 Thursday, April 12, 2018 12:31 PM

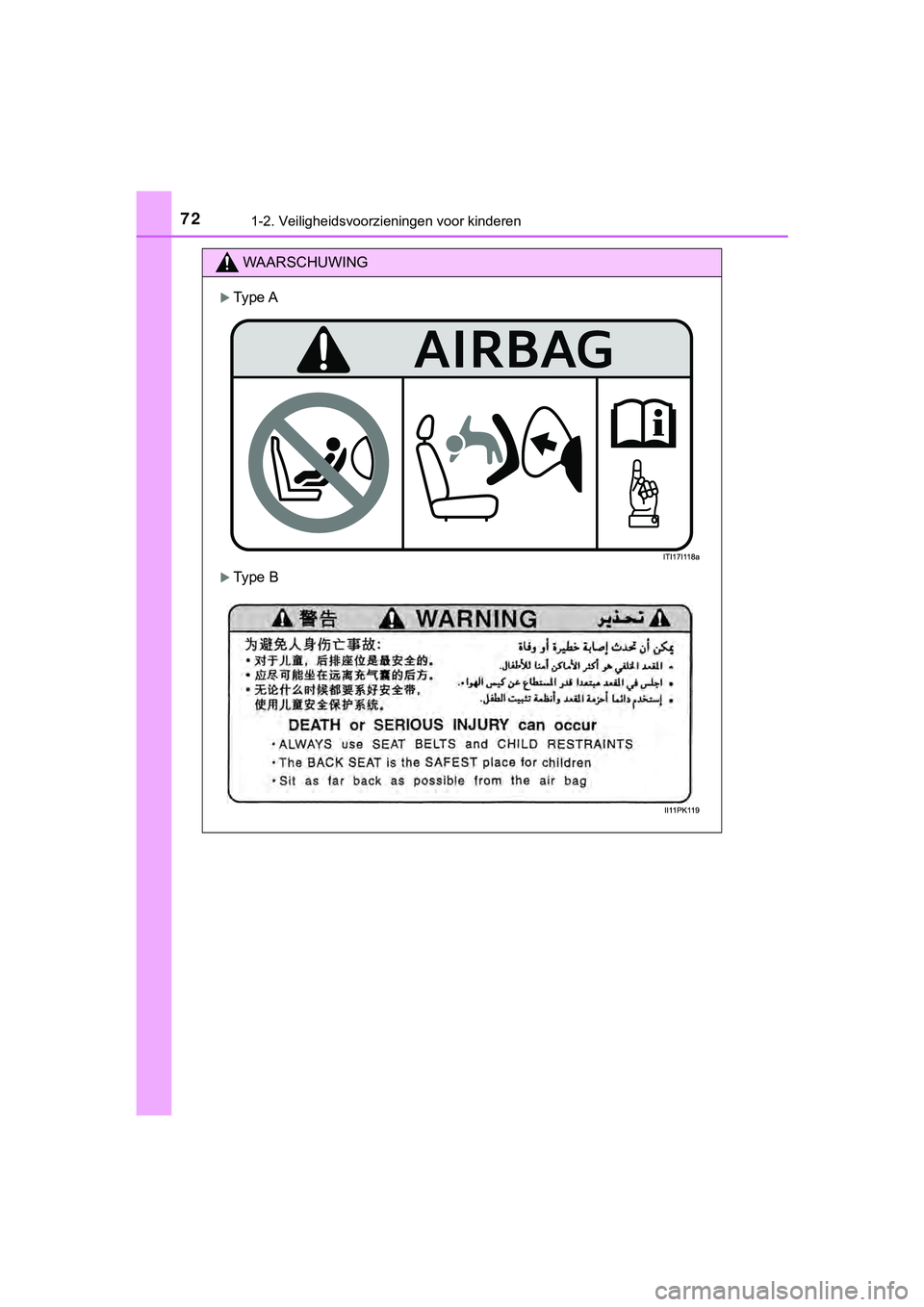

721-2. Veiligheidsvoorzieningen voor kinderen
HILUX_OM_OM0K375E_(EE)
WAARSCHUWING
Type A
Type B
HILUX_OM_OM0K375E_(EE).book Page 72 Thursday, April 12, 2018 12:31 PM

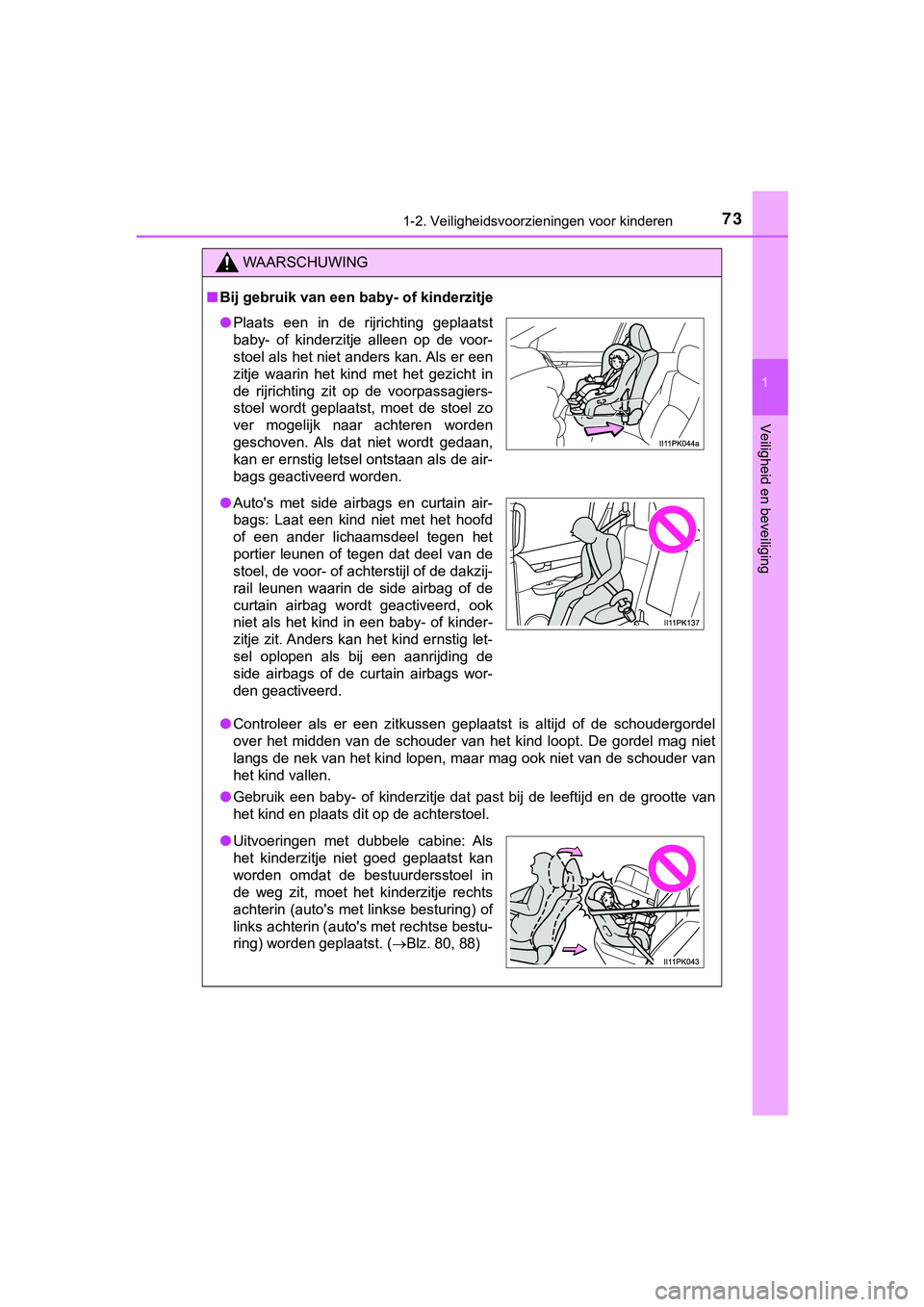

731-2. Veiligheidsvoorzieningen voor kinderen
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Bij gebruik van een baby- of kinderzitje
● Controleer als er een zitkussen geplaatst is altijd of de schou dergordel
over het midden van de schouder van het kind loopt. De gordel mag niet
langs de nek van het kind lopen, maar mag ook niet van de schou der van
het kind vallen.
● Gebruik een baby- of kinderzitje dat past bij de leeftijd en de grootte van
het kind en plaats dit op de achterstoel.
● Plaats een in de rijrichting geplaatst
baby- of kinderzitje alleen op de voor-
stoel als het niet anders kan. Als er een
zitje waarin het kind met het gezicht in
de rijrichting zit op de voorpassagiers-
stoel wordt geplaatst, moet de stoel zo
ver mogelijk naar achteren worden
geschoven. Als dat niet wordt gedaan,
kan er ernstig letsel ontstaan als de air-
bags geactiveerd worden.
● Auto's met side airbags en curtain air-
bags: Laat een kind niet met het hoofd
of een ander lichaamsdeel tegen het
portier leunen of tegen dat deel van de
stoel, de voor- of achterstijl of de dakzij-
rail leunen waarin de side airbag of de
curtain airbag wordt geactiveerd, ook
niet als het kind in een baby- of kinder-
zitje zit. Anders kan het kind ernstig let-
sel oplopen als bij een aanrijding de
side airbags of de curtain airbags wor-
den geactiveerd.
●Uitvoeringen met dubbele cabine: Als
het kinderzitje niet goed geplaatst kan
worden omdat de bestuurdersstoel in
de weg zit, moet het kinderzitje rechts
achterin (auto's met linkse besturing) of
links achterin (auto's met rechtse bestu-
ring) worden geplaatst. ( Blz. 80, 88)
HILUX_OM_OM0K375E_(EE).book Page 73 Thursday, April 12, 2018 12:31 PM

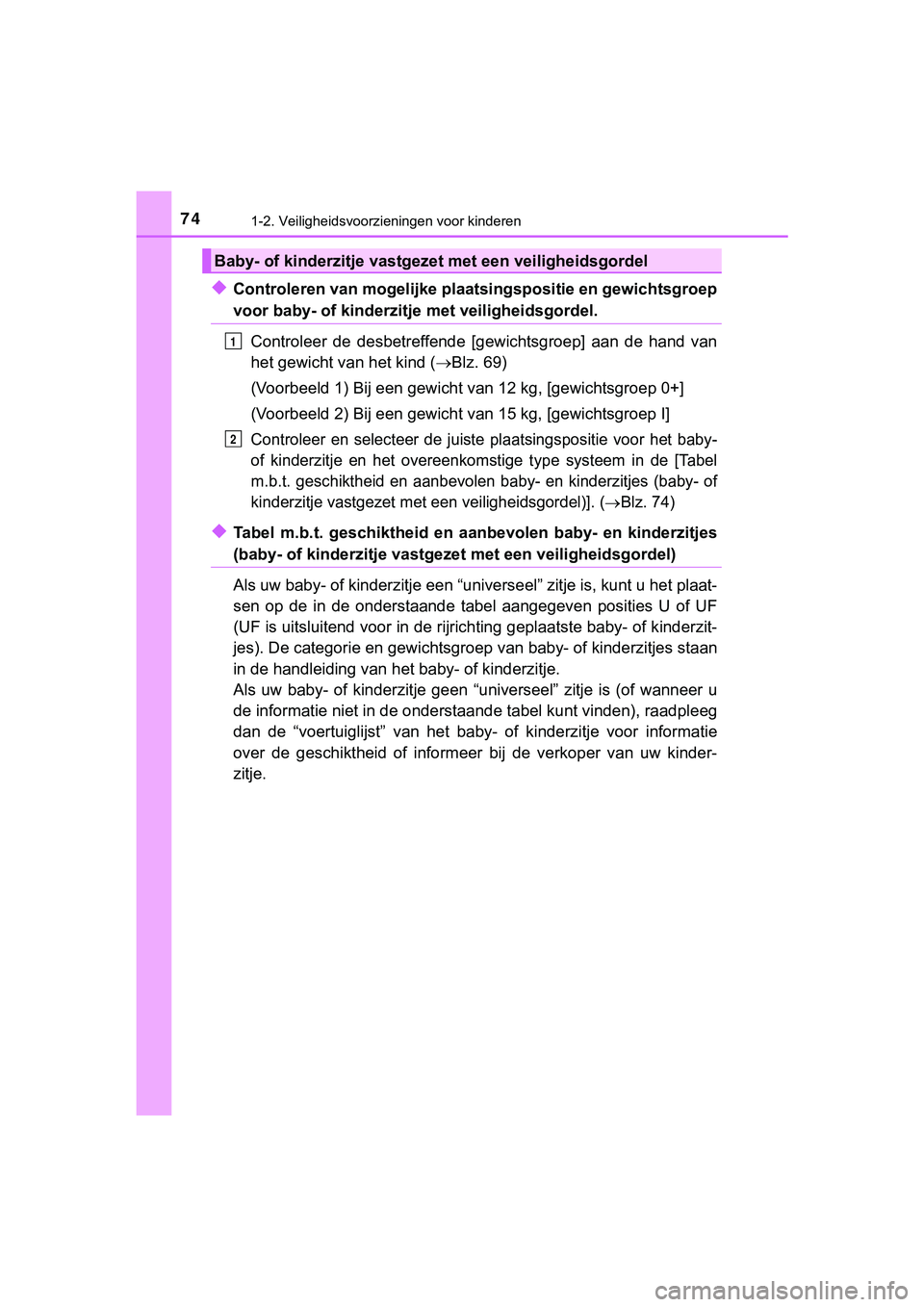

741-2. Veiligheidsvoorzieningen voor kinderen
HILUX_OM_OM0K375E_(EE)
◆Controleren van mogelijke plaatsingspositie en gewichtsgroep
voor baby- of kinderzitje met veiligheidsgordel.
Controleer de desbetreffende [gewichtsgroep] aan de hand van
het gewicht va n het kind (Blz. 69)
(Voorbeeld 1) Bij een gewicht van 12 kg, [gewichtsgroep 0+]
(Voorbeeld 2) Bij een gewicht van 15 kg, [gewichtsgroep I]
Controleer en selecteer de juiste plaatsingspositie voor het ba by-
of kinderzitje en het overeenkomstige type systeem in de [Tabel
m.b.t. geschiktheid en aanbevolen baby- en kinderzitjes (baby- of
kinderzitje vastgezet met een veiligheidsgordel)]. (
Blz. 74)
◆Tabel m.b.t. geschiktheid en aa nbevolen baby- en kinderzitjes
(baby- of kinderzitje vastgezet met een veiligheidsgordel)
Als uw baby- of kinderzitje een “universeel” zitje is, kunt u h et plaat-
sen op de in de onderstaande tabel aangegeven posities U of UF
(UF is uitsluitend voor in de rijrichting geplaatste baby- of k inderzit-
jes). De categorie en gewichtsg roep van baby- of kinderzitjes staan
in de handleiding van het baby- of kinderzitje.
Als uw baby- of kinderzitje geen “universeel” zitje is (of wanneer u
de informatie niet in de onderstaande tabel kunt vinden), raadp leeg
dan de “voertuiglijst” van het b aby- of kinderzitje voor informatie
over de geschiktheid of informeer bij de verkoper van uw kinder-
zitje.
Baby- of kinderzitje vastgez et met een veiligheidsgordel
1
2
HILUX_OM_OM0K375E_(EE).book Page 74 Thursday, April 12, 2018 12:31 PM

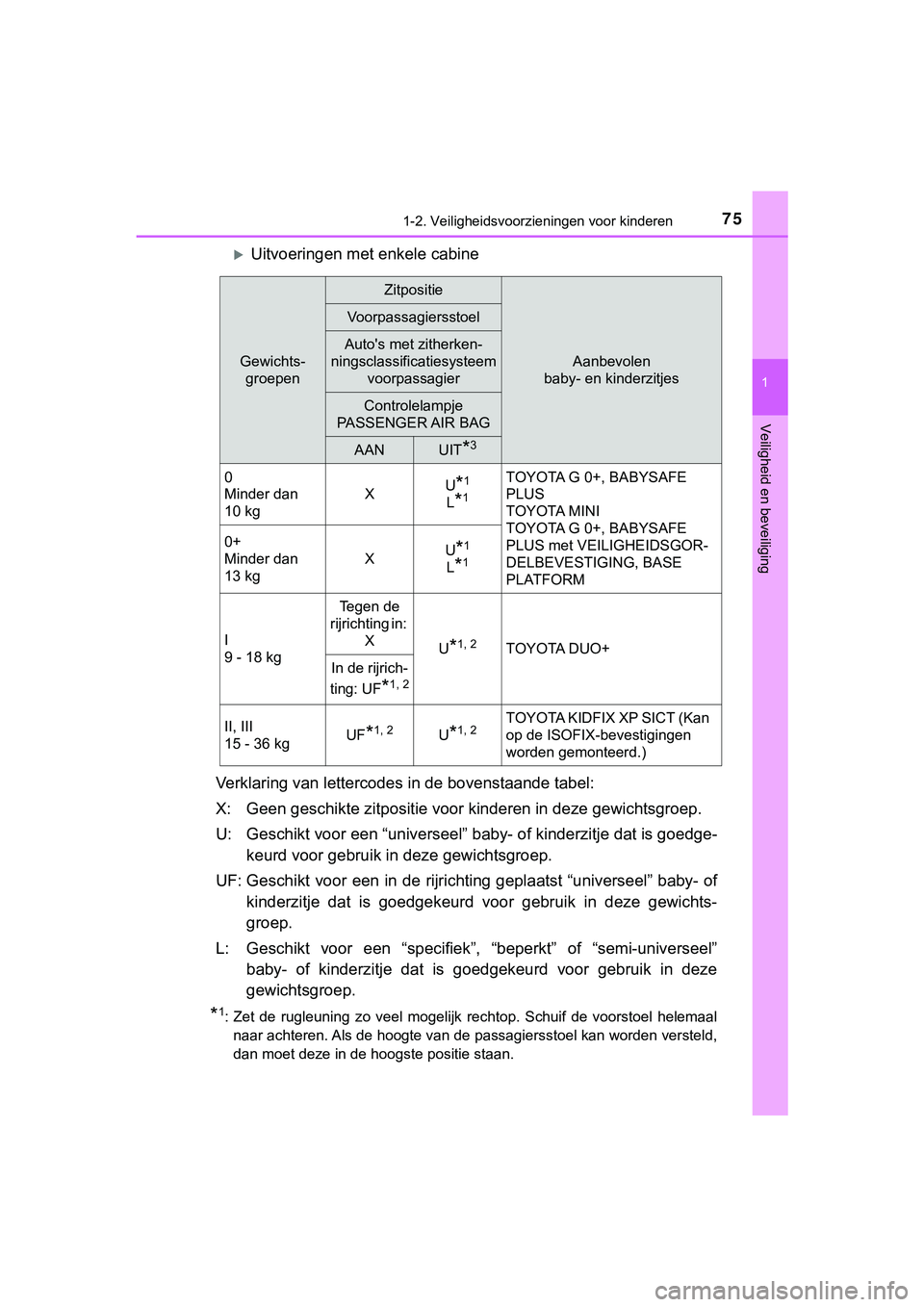

751-2. Veiligheidsvoorzieningen voor kinderen
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
Uitvoeringen met enkele cabine
Verklaring van lettercode s in de bovenstaande tabel:
X: Geen geschikte zitpositie voor kinderen in deze gewichtsgroep.
U: Geschikt voor een “universeel” baby- of kinderzitje dat is go edge-
keurd voor gebruik in deze gewichtsgroep.
UF: Geschikt voor een in de rijrichting geplaatst “universeel” b aby- of
kinderzitje dat is goedgekeurd voor gebruik in deze gewichts-
groep.
L: Geschikt voor een “specifiek”, “beperkt” of “semi-universeel” baby- of kinderzitje dat is goedgekeurd voor gebruik in deze
gewichtsgroep.
*1: Zet de rugleuning zo veel mogelijk rechtop. Schuif de voorstoe l helemaal
naar achteren. Als de hoogte van de passagiersstoel kan worden versteld,
dan moet deze in de hoogste positie staan.
Gewichts- groepen
Zitpositie
Aanbevolen
baby- en kinderzitjes
Voorpassagiersstoel
Auto's met zitherken-
ningsclassificatiesysteem voorpassagier
Controlelampje
PASSENGER AIR BAG
AANUIT*3
0
Minder dan
10 kg X
U*1
L*1
TOYOTA G 0+, BABYSAFE
PLUS
TOYOTA MINI
TOYOTA G 0+, BABYSAFE
PLUS met VEILIGHEIDSGOR-
DELBEVESTIGING, BASE
PLATFORM
0+
Minder dan
13 kg
X
U
*1
L*1
I
9 - 18 kg Tegen de
rijrichting in: X U*1, 2TOYOTA DUO+
In de rijrich-
ting: UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2TOYOTA KIDFIX XP SICT (Kan
op de ISOFIX-bevestigingen
worden gemonteerd.)
HILUX_OM_OM0K375E_(EE).book
Page 75 Thursday, April 12, 2018 12:31 PM

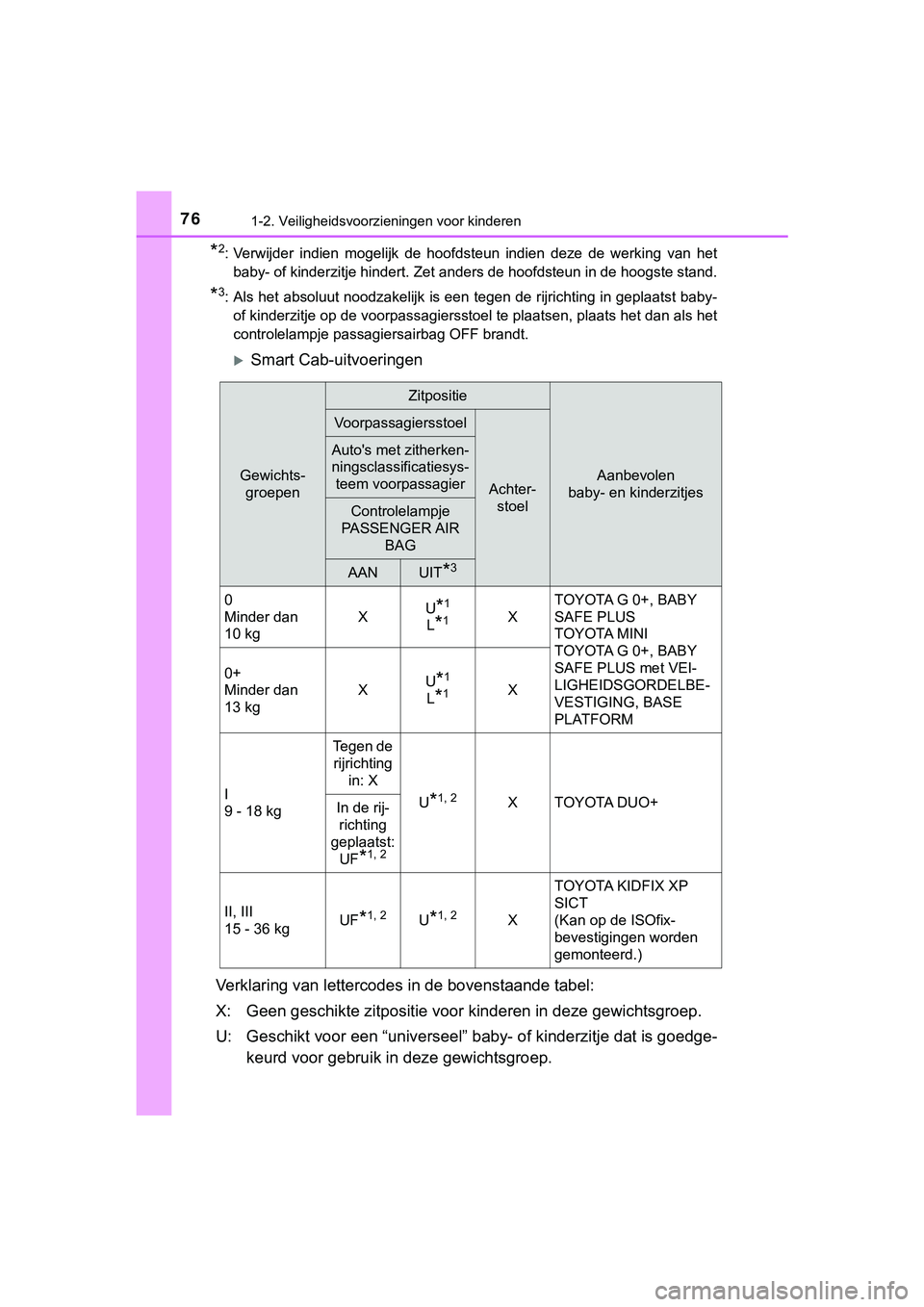

761-2. Veiligheidsvoorzieningen voor kinderen
HILUX_OM_OM0K375E_(EE)
*2: Verwijder indien mogelijk de hoofdsteun indien deze de werking van het
baby- of kinderzitje hindert. Zet anders de hoofdsteun in de hoogste stand.
*3: Als het absoluut noodzakelijk is een tegen de rijrichting in geplaatst baby- of kinderzitje op de voorpassagiersstoel te plaatsen, plaats het dan als het
controlelampje passagiersairbag OFF brandt.
Smart Cab-uitvoeringen
Verklaring van lettercode s in de bovenstaande tabel:
X: Geen geschikte zitpositie voor kinderen in deze gewichtsgroep.
U: Geschikt voor een “universeel” baby- of kinderzitje dat is go edge-
keurd voor gebruik in deze gewichtsgroep.
Gewichts- groepen
Zitpositie
Aanbevolen
baby- en kinderzitjes
Voorpassagiersstoel
Achter- stoel
Auto's met zitherken-ningsclassificatiesys-
teem voorpassagier
Controlelampje
PASSENGER AIR BAG
AANUIT*3
0
Minder dan
10 kg X
U*1
L*1XTOYOTA G 0+, BABY
SAFE PLUS
TOYOTA MINI
TOYOTA G 0+, BABY
SAFE PLUS met VEI-
LIGHEIDSGORDELBE-
VESTIGING, BASE
PLATFORM
0+
Minder dan
13 kg
X
U
*1
L*1X
I
9 - 18 kg Tegen de
rijrichting in: X
U
*1, 2X TOYOTA DUO+
In de rij-
richting
geplaatst:
UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2XTOYOTA KIDFIX XP
SICT
(Kan op de ISOfix-
bevestigingen worden
gemonteerd.)
HILUX_OM_OM0K375E_(EE).book
Page 76 Thursday, April 12, 2018 12:31 PM

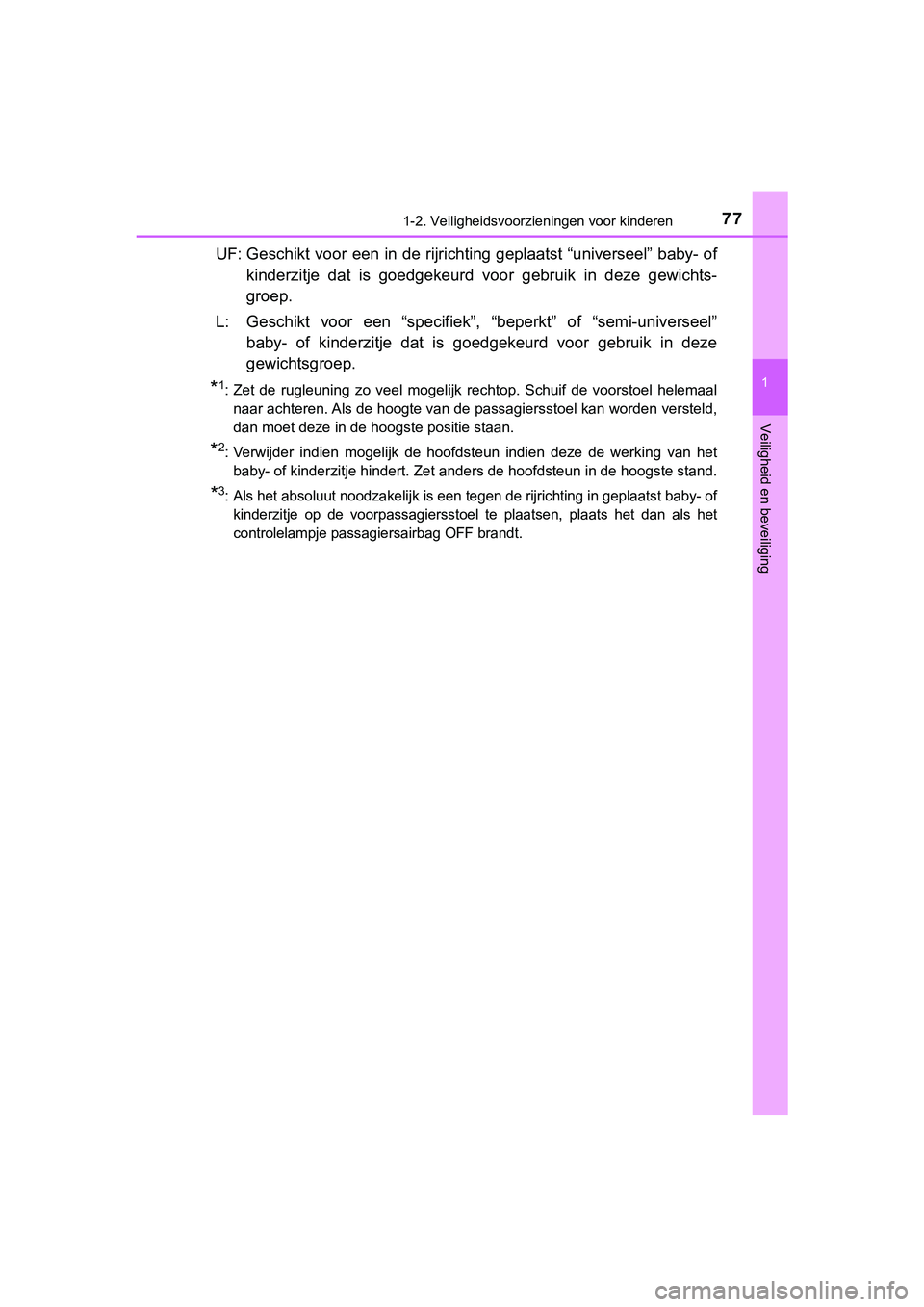

771-2. Veiligheidsvoorzieningen voor kinderen
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
UF: Geschikt voor een in de rijrichting geplaatst “universeel” baby- of
kinderzitje dat is goedgekeurd voor gebruik in deze gewichts-
groep.
L: Geschikt voor een “specifiek”, “beperkt” of “semi-universeel” baby- of kinderzitje dat is goedgekeurd voor gebruik in deze
gewichtsgroep.
*1: Zet de rugleuning zo veel mogelijk rechtop. Schuif de voorstoe l helemaal
naar achteren. Als de hoogte van de passagiersstoel kan worden versteld,
dan moet deze in de hoogste positie staan.
*2: Verwijder indien mogelijk de hoofdsteun indien deze de werking van het
baby- of kinderzitje hindert. Zet anders de hoofdsteun in de hoogste stand.
*3: Als het absoluut noodzakelijk is een tegen de rijrichting in geplaatst baby- of
kinderzitje op de voorpassagiersst oel te plaatsen, plaats het dan als het
controlelampje passagiersairbag OFF brandt.
HILUX_OM_OM0K375E_(EE).book Page 77 Thursday, April 12, 2018 12:31 PM

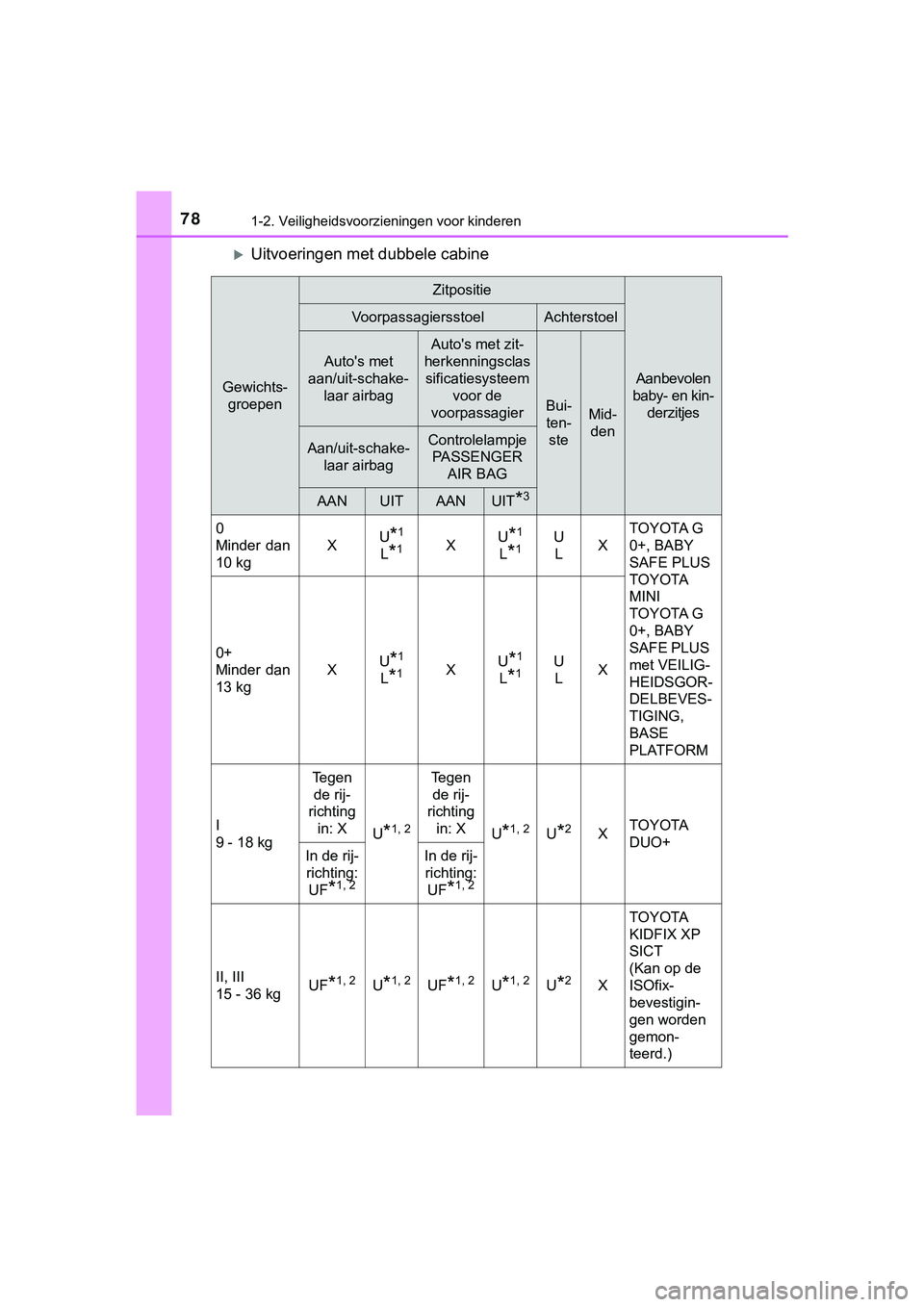

781-2. Veiligheidsvoorzieningen voor kinderen
HILUX_OM_OM0K375E_(EE)
Uitvoeringen met dubbele cabine
Gewichts-groepen
Zitpositie
Aanbevolen
baby- en kin-
derzitjes
VoorpassagiersstoelAchterstoel
Auto's met
aan/uit-schake- laar airbag
Auto's met zit-
herkenningsclas sificatiesysteem voor de
voorpassagier
Bui- ten-
steMid-den
Aan/uit-schake-
laar airbagControlelampje PASSENGER AIR BAG
AANUITAANUIT*3
0
Minder dan
10 kg X
U*1
L*1XU*1
L*1U
L XTOYOTA G
0+, BABY
SAFE PLUS
TOYOTA
MINI
TOYOTA G
0+, BABY
SAFE PLUS
met VEILIG-
HEIDSGOR-
DELBEVES-
TIGING,
BASE
PLATFORM
0+
Minder dan
13 kg
X
U
*1
L*1XU*1
L*1U
L X
I
9 - 18 kg Tegen
de rij-
richting
in: X U
*1, 2
Tegen
de rij-
richting
in: X U
*1, 2U*2XTOYOTA
DUO+
In de rij-
richting: UF
*1, 2
In de rij-
richting: UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2UF*1, 2U*1, 2U*2XTOYOTA
KIDFIX XP
SICT
(Kan op de
ISOfix-
bevestigin-
gen worden
gemon-
teerd.)
HILUX_OM_OM0K375E_(EE).book
Page 78 Thursday, April 12, 2018 12:31 PM

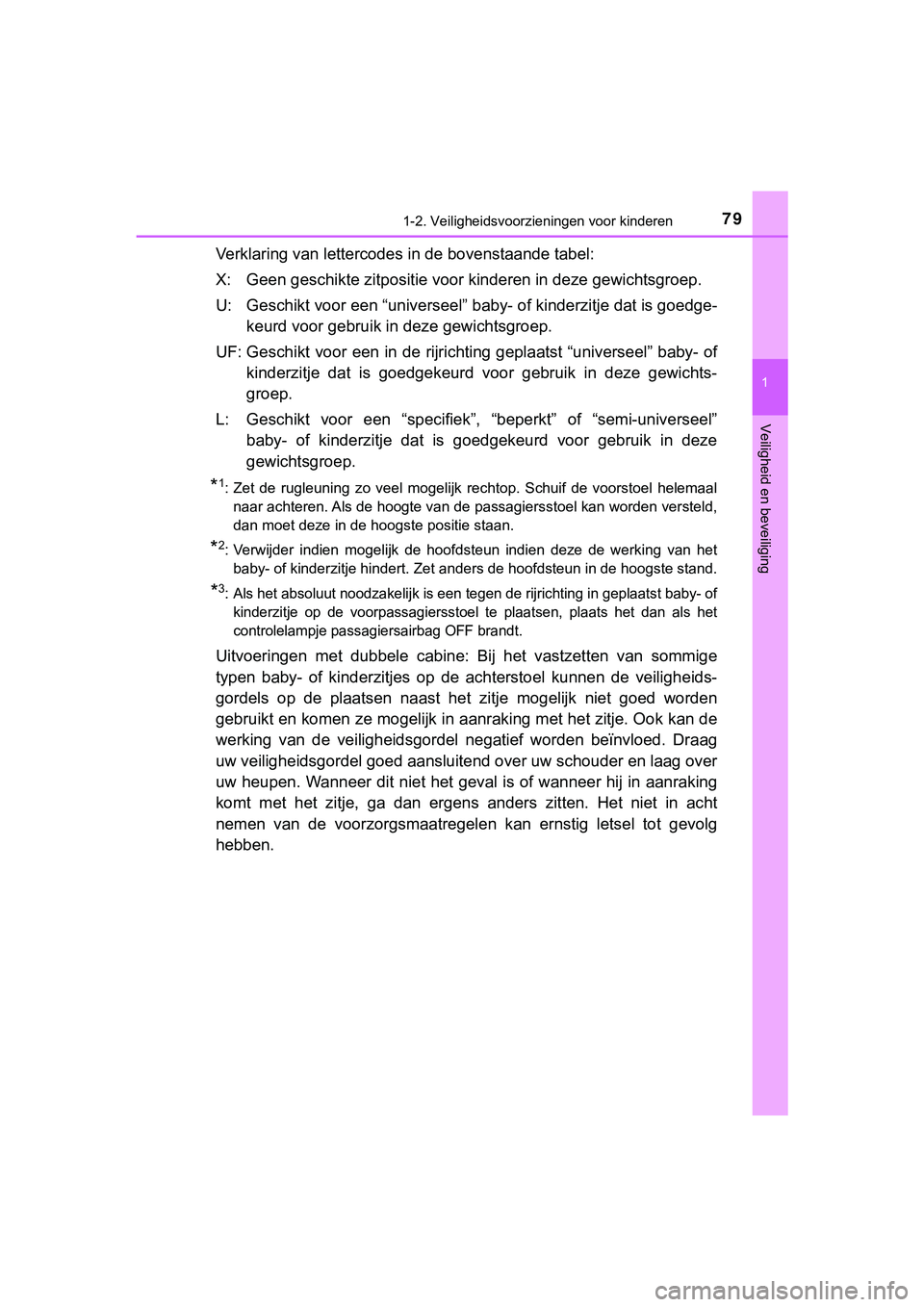

791-2. Veiligheidsvoorzieningen voor kinderen
1
HILUX_OM_OM0K375E_(EE)
Veiligheid en beveiliging
Verklaring van lettercodes in de bovenstaande tabel:
X: Geen geschikte zitpositie voor kinderen in deze gewichtsgroep.
U: Geschikt voor een “universeel” baby- of kinderzitje dat is go edge-
keurd voor gebruik in deze gewichtsgroep.
UF: Geschikt voor een in de rijrichting geplaatst “universeel” b aby- of
kinderzitje dat is goedgekeurd voor gebruik in deze gewichts-
groep.
L: Geschikt voor een “specifiek”, “beperkt” of “semi-universeel” baby- of kinderzitje dat is goedgekeurd voor gebruik in deze
gewichtsgroep.
*1: Zet de rugleuning zo veel mogelijk rechtop. Schuif de voorstoe l helemaal
naar achteren. Als de hoogte van de passagiersstoel kan worden versteld,
dan moet deze in de hoogste positie staan.
*2: Verwijder indien mogelijk de hoofdsteun indien deze de werking van het
baby- of kinderzitje hindert. Zet anders de hoofdsteun in de hoogste stand.
*3: Als het absoluut noodzakelijk is een tegen de rijrichting in geplaatst baby- of
kinderzitje op de voorpassagiersst oel te plaatsen, plaats het dan als het
controlelampje passagiersairbag OFF brandt.
Uitvoeringen met dubbele cabine: Bij het vastzetten van sommige
typen baby- of kinderzitjes op de achterstoel kunnen de veiligh eids-
gordels op de plaatsen naast het zitje mogelijk niet goed worden
gebruikt en komen ze mogelijk in aanraking met het zitje. Ook k an de
werking van de veiligheidsgordel negatief worden beïnvloed. Draag
uw veiligheidsgordel goed aansluitend over uw schouder en laag over
uw heupen. Wanneer dit niet het geval is of wanneer hij in aanraking
komt met het zitje, ga dan ergens anders zitten. Het niet in ac ht
nemen van de voorzorgsmaatregelen kan ernstig letsel tot gevolg
hebben.
HILUX_OM_OM0K375E_(EE).book Page 79 Thursday, April 12, 2018 12:31 PM
