TOYOTA HILUX 2018 Manuale duso (in Italian)

141
2
2. Quadro strumenti
Quadro strumenti
HILUX_OM_OM71273L_(EL)

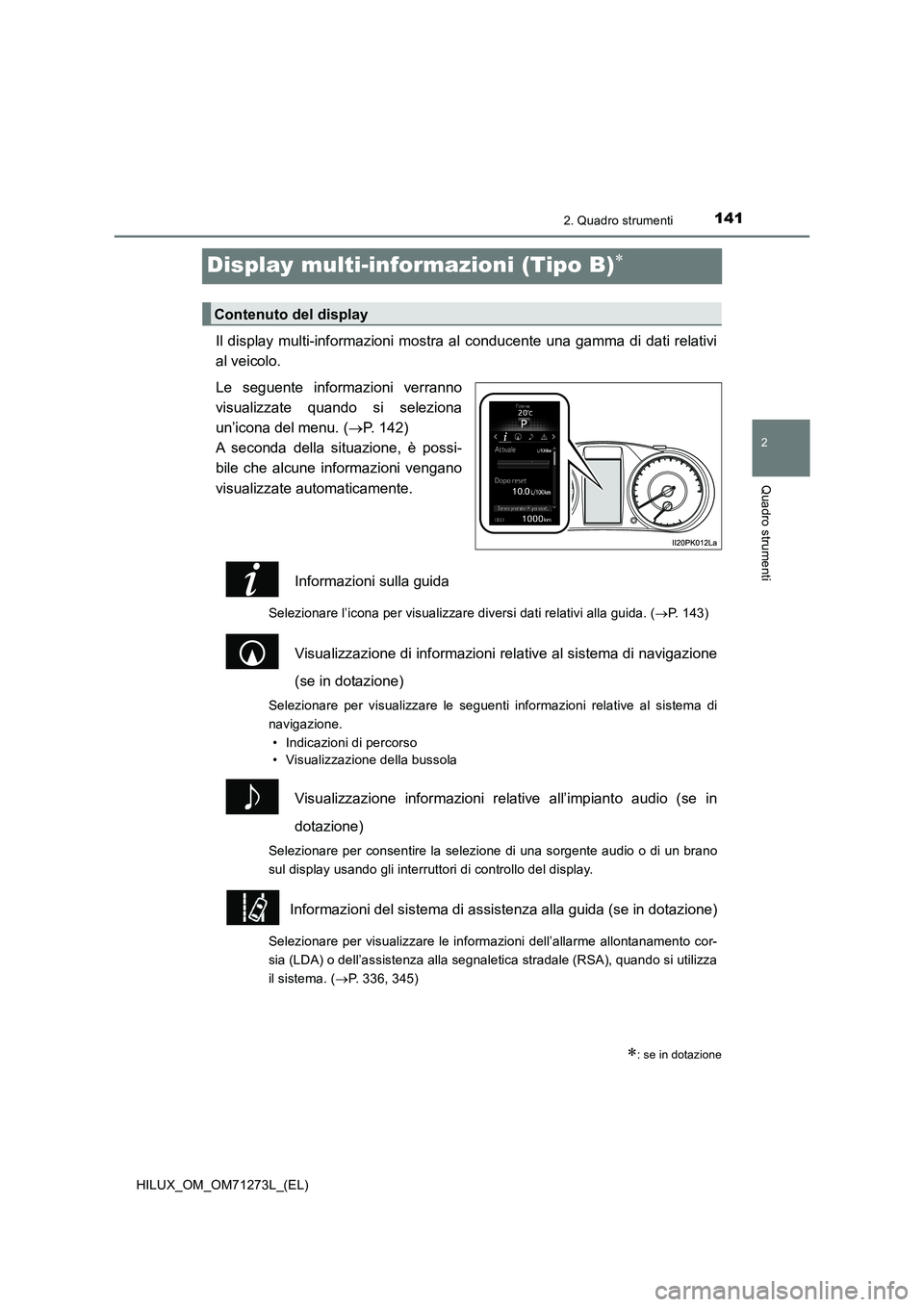

Display multi-informazioni (Tipo B)
Il display multi-informazioni mostra al conducente una gamma di dati relativi
al veicolo.
Le seguente informazioni verranno
visualizzate quando si seleziona
un’icona del menu. (P. 142)
A seconda della situazione, è possi-
bile che alcune informazioni vengano
visualizzate automaticamente.
Informazioni sulla guida
Selezionare l’icona per visualizzare diversi dati relativi alla guida. (P. 143)
Visualizzazione di informazioni relative al sistema di navigazione
(se in dotazione)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Visualizzazione della bussola
Visualizzazione informazioni relative all’impianto audio (se in
dotazione)
Selezionare per consentire la selezione di una sorgente audio o di un brano
sul display usando gli interruttori di controllo del display.
Informazioni del sistema di assistenza alla guida (se in dotazione)
Selezionare per visualizzare le informazioni dell’allarme allontanamento cor-
sia (LDA) o dell’assistenza alla segnaletica stradale (RSA), quando si utilizza
il sistema. (P. 336, 345)
: se in dotazione
Contenuto del display

1422. Quadro strumenti
HILUX_OM_OM71273L_(EL)

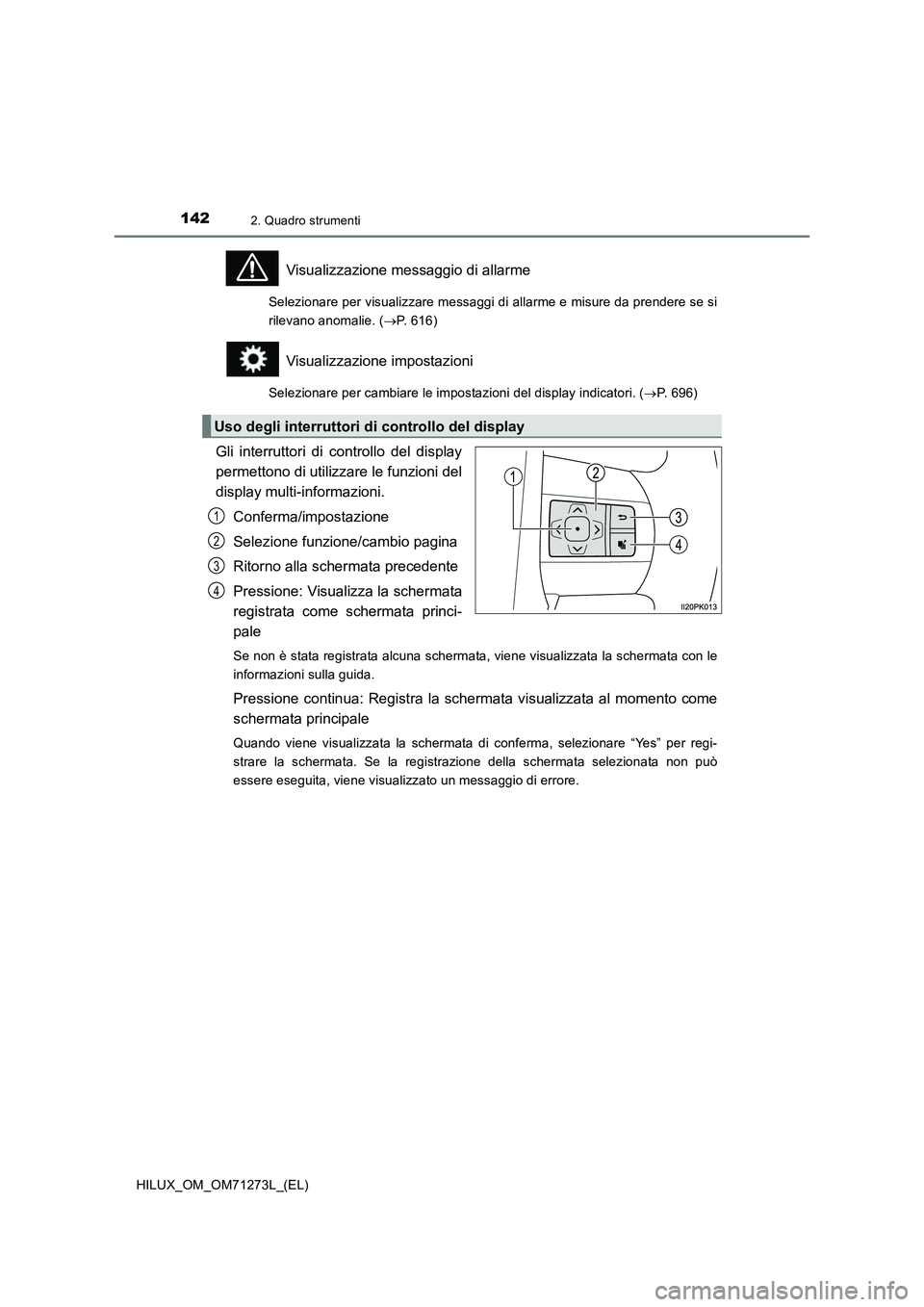

Visualizzazione messaggio di allarme
Selezionare per visualizzare messaggi di allarme e misure da prendere se si
rilevano anomalie. (P. 616)
Visualizzazione impostazioni
Selezionare per cambiare le impostazioni del display indicatori. (P. 696)
Gli interruttori di controllo del display
permettono di utilizzare le funzioni del
display multi-informazioni.
Conferma/impostazione
Selezione funzione/cambio pagina
Ritorno alla schermata precedente
Pressione: Visualizza la schermata
registrata come schermata princi-
pale
Se non è stata registrata alcuna schermata, viene visualizzata la schermata con le
informazioni sulla guida.
Pressione continua: Registra la schermata visualizzata al momento come
schermata principale
Quando viene visualizzata la schermata di conferma, selezionare “Yes” per regi-
strare la schermata. Se la registrazione della schermata selezionata non può
essere eseguita, viene visualizzato un messaggio di errore.
Uso degli interruttori di controllo del display
1
2
3
4

1432. Quadro strumenti
2
Quadro strumenti
HILUX_OM_OM71273L_(EL)

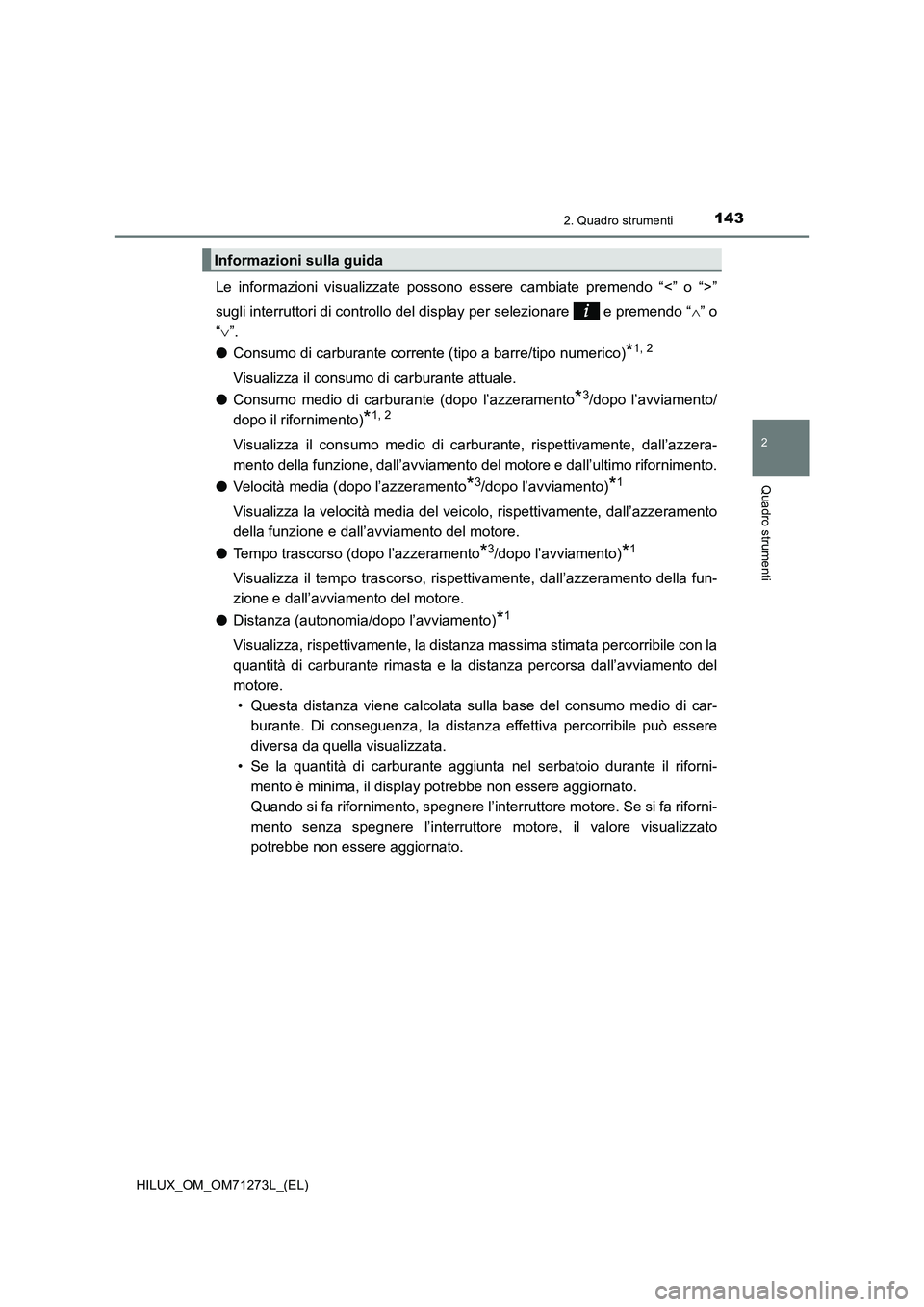

Le informazioni visualizzate possono essere cambiate premendo “<” o “>”
sugli interruttori di controllo del display per selezionare e premendo “” o
“”.
●Consumo di carburante corrente (tipo a barre/tipo numerico)
*1, 2
Visualizza il consumo di carburante attuale.
●Consumo medio di carburante (dopo l’azzeramento
*3/dopo l’avviamento/
dopo il rifornimento)
*1, 2
Visualizza il consumo medio di carburante, rispettivamente, dall’azzera-
mento della funzione, dall’avviamento del motore e dall’ultimo rifornimento.
●Velocità media (dopo l’azzeramento
*3/dopo l’avviamento)*1
Visualizza la velocità media del veicolo, rispettivamente, dall’azzeramento
della funzione e dall’avviamento del motore.
●Tempo trascorso (dopo l’azzeramento
*3/dopo l’avviamento)*1
Visualizza il tempo trascorso, rispettivamente, dall’azzeramento della fun-
zione e dall’avviamento del motore.
●Distanza (autonomia/dopo l’avviamento)
*1
Visualizza, rispettivamente, la distanza massima stimata percorribile con la
quantità di carburante rimasta e la distanza percorsa dall’avviamento del
motore.
• Questa distanza viene calcolata sulla base del consumo medio di car-
burante. Di conseguenza, la distanza effettiva percorribile può essere
diversa da quella visualizzata.
• Se la quantità di carburante aggiunta nel serbatoio durante il riforni-
mento è minima, il display potrebbe non essere aggiornato.
Quando si fa rifornimento, spegnere l’interruttore motore. Se si fa riforni-
mento senza spegnere l’interruttore motore, il valore visualizzato
potrebbe non essere aggiornato.
Informazioni sulla guida

1442. Quadro strumenti
HILUX_OM_OM71273L_(EL)

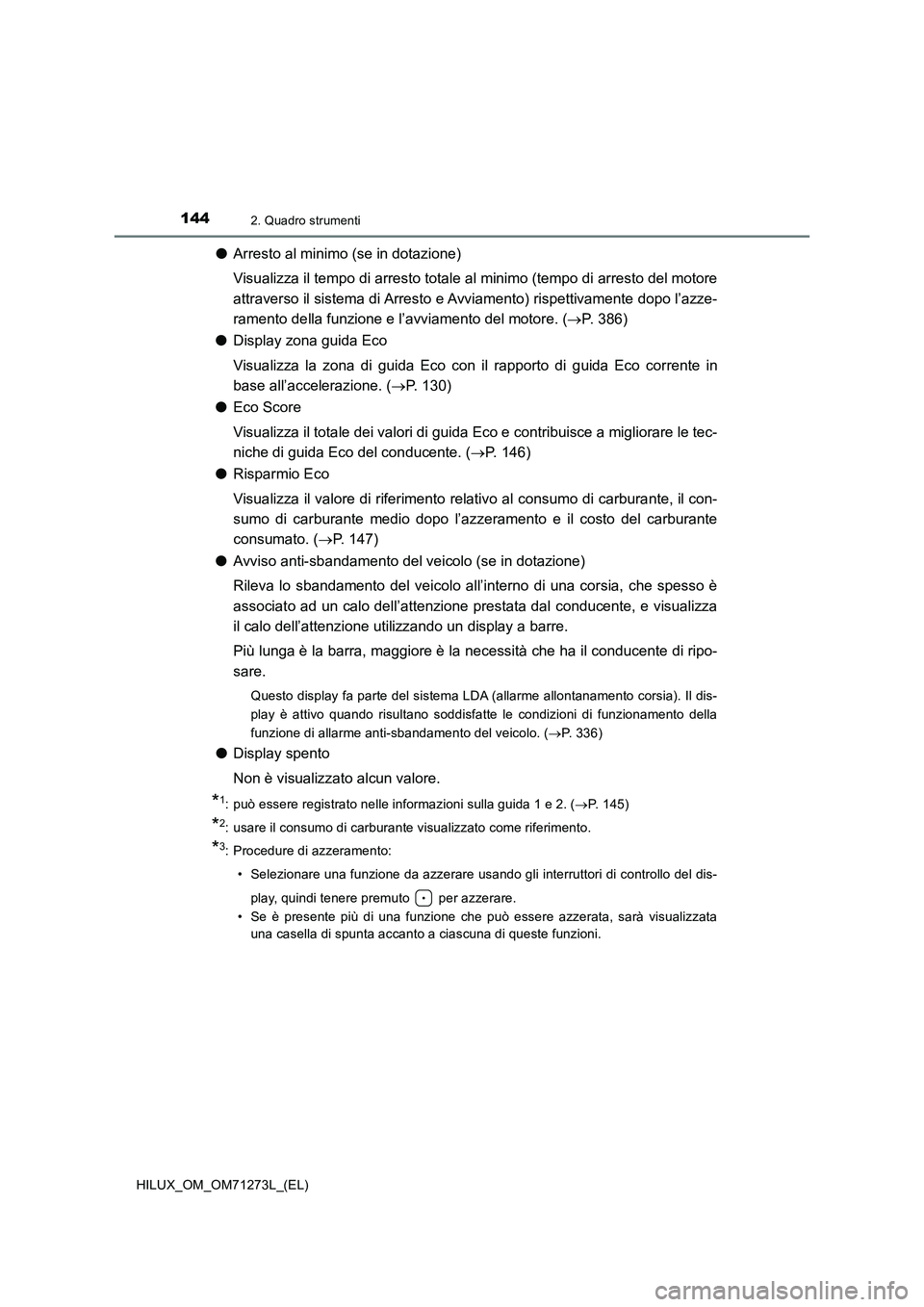

●Arresto al minimo (se in dotazione)
Visualizza il tempo di arresto totale al minimo (tempo di arresto del motore
attraverso il sistema di Arresto e Avviamento) rispettivamente dopo l’azze-
ramento della funzione e l’avviamento del motore. (P. 386)
●Display zona guida Eco
Visualizza la zona di guida Eco con il rapporto di guida Eco corrente in
base all’accelerazione. (P. 130)
●Eco Score
Visualizza il totale dei valori di guida Eco e contribuisce a migliorare le tec-
niche di guida Eco del conducente. (P. 146)
●Risparmio Eco
Visualizza il valore di riferimento relativo al consumo di carburante, il con-
sumo di carburante medio dopo l’azzeramento e il costo del carburante
consumato. (P. 147)
●Avviso anti-sbandamento del veicolo (se in dotazione)
Rileva lo sbandamento del veicolo all’interno di una corsia, che spesso è
associato ad un calo dell’attenzione prestata dal conducente, e visualizza
il calo dell’attenzione utilizzando un display a barre.
Più lunga è la barra, maggiore è la necessità che ha il conducente di ripo-
sare.
Questo display fa parte del sistema LDA (allarme allontanamento corsia). Il dis-
play è attivo quando risultano soddisfatte le condizioni di funzionamento della
funzione di allarme anti-sbandamento del veicolo. (P. 336)
●Display spento
Non è visualizzato alcun valore.
*1: può essere registrato nelle informazioni sulla guida 1 e 2. (P. 145)
*2: usare il consumo di carburante visualizzato come riferimento.
*3: Procedure di azzeramento:
• Selezionare una funzione da azzerare usando gli interruttori di controllo del dis-
play, quindi tenere premuto per azzerare.
• Se è presente più di una funzione che può essere azzerata, sarà visualizzata
una casella di spunta accanto a ciascuna di queste funzioni.

1452. Quadro strumenti
2
Quadro strumenti
HILUX_OM_OM71273L_(EL)

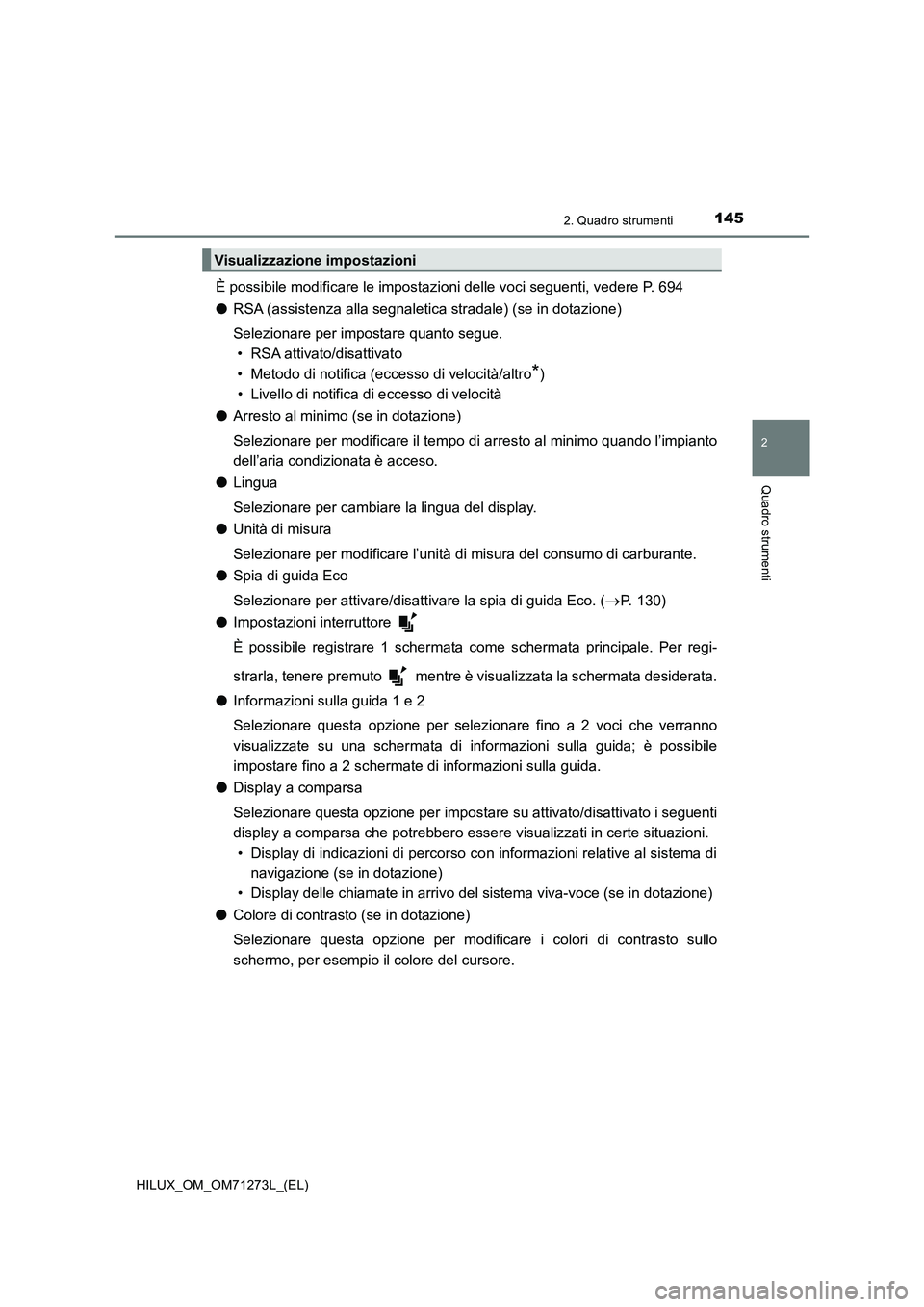

È possibile modificare le impostazioni delle voci seguenti, vedere P. 694
●RSA (assistenza alla segnaletica stradale) (se in dotazione)
Selezionare per impostare quanto segue.
• RSA attivato/disattivato
• Metodo di notifica (eccesso di velocità/altro
*)
• Livello di notifica di eccesso di velocità
●Arresto al minimo (se in dotazione)
Selezionare per modificare il tempo di arresto al minimo quando l’impianto
dell’aria condizionata è acceso.
●Lingua
Selezionare per cambiare la lingua del display.
●Unità di misura
Selezionare per modificare l’unità di misura del consumo di carburante.
●Spia di guida Eco
Selezionare per attivare/disattivare la spia di guida Eco. (
P. 130)
●Impostazioni interruttore
È possibile registrare 1 schermata come schermata principale. Per regi-
strarla, tenere premuto mentre è visualizzata la schermata desiderata.
●Informazioni sulla guida 1 e 2
Selezionare questa opzione per selezionare fino a 2 voci che verranno
visualizzate su una schermata di informazioni sulla guida; è possibile
impostare fino a 2 schermate di informazioni sulla guida.
●Display a comparsa
Selezionare questa opzione per impostare su attivato/disattivato i seguenti
display a comparsa che potrebbero essere visualizzati in certe situazioni.
• Display di indicazioni di percorso con informazioni relative al sistema di
navigazione (se in dotazione)
• Display delle chiamate in arrivo del sistema viva-voce (se in dotazione)
●Colore di contrasto (se in dotazione)
Selezionare questa opzione per modificare i colori di contrasto sullo
schermo, per esempio il colore del cursore.
Visualizzazione impostazioni

1462. Quadro strumenti
HILUX_OM_OM71273L_(EL)

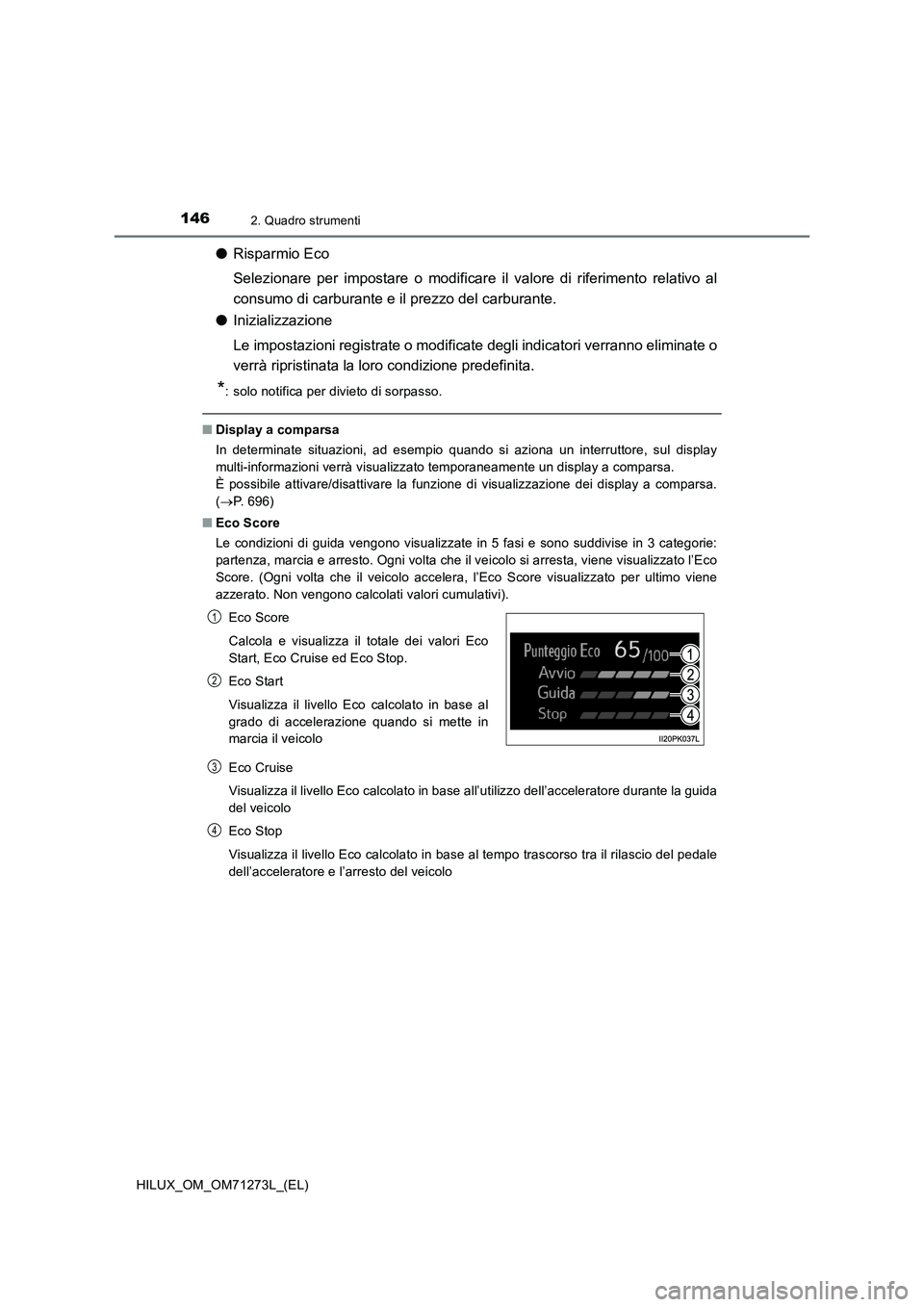

●Risparmio Eco
Selezionare per impostare o modificare il valore di riferimento relativo al
consumo di carburante e il prezzo del carburante.
●Inizializzazione
Le impostazioni registrate o modificate degli indicatori verranno eliminate o
verrà ripristinata la loro condizione predefinita.
*: solo notifica per divieto di sorpasso.
■Display a comparsa
In determinate situazioni, ad esempio quando si aziona un interruttore, sul display
multi-informazioni verrà visualizzato temporaneamente un display a comparsa.
È possibile attivare/disattivare la funzione di visualizzazione dei display a comparsa.
(P. 6 9 6 )
■Eco Score
Le condizioni di guida vengono visualizzate in 5 fasi e sono suddivise in 3 categorie:
partenza, marcia e arresto. Ogni volta che il veicolo si arresta, viene visualizzato l’Eco
Score. (Ogni volta che il veicolo accelera, l’Eco Score visualizzato per ultimo viene
azzerato. Non vengono calcolati valori cumulativi).
Eco Cruise
Visualizza il livello Eco calcolato in base all’utilizzo dell’acceleratore durante la guida
del veicolo
Eco Stop
Visualizza il livello Eco calcolato in base al tempo trascorso tra il rilascio del pedale
dell’acceleratore e l’arresto del veicolo Eco Score
Calcola e visualizza il totale dei valori Eco
Start, Eco Cruise ed Eco Stop.
Eco Start
Visualizza il livello Eco calcolato in base al
grado di accelerazione quando si mette in
marcia il veicolo
1
2
3
4

1472. Quadro strumenti
2
Quadro strumenti

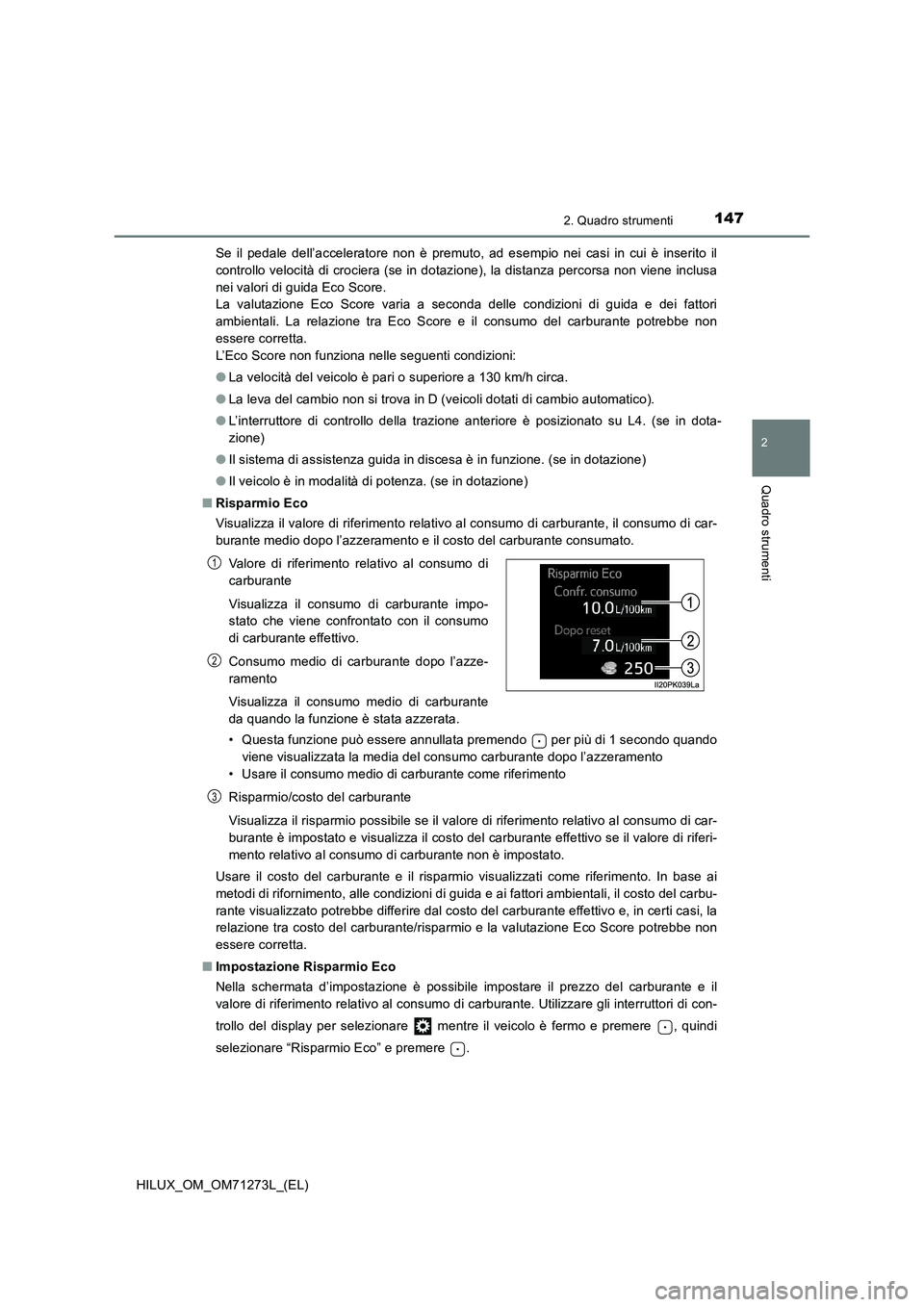

HILUX_OM_OM71273L_(EL)Se il pedale dell’acceleratore non è premuto, ad esempio nei casi in cui è inserito il
controllo velocità di crociera (se in dotazione), la distanza percorsa non viene inclusa
nei valori di guida Eco Score.
La valutazione Eco Score varia a seconda delle condizioni di guida e dei fattori
ambientali. La relazione tra Eco Score e il consumo del carburante potrebbe non
essere corretta.
L’Eco Score non funziona nelle seguenti condizioni:
●La velocità del veicolo è pari o superiore a 130 km/h circa.
●La leva del cambio non si trova in D (veicoli dotati di cambio automatico).
●L’interruttore di controllo della trazione anteriore è posizionato su L4. (se in dota-
zione)
●Il sistema di assistenza guida in discesa è in funzione. (se in dotazione)
●Il veicolo è in modalità di potenza. (se in dotazione)
■Risparmio Eco
Visualizza il valore di riferimento relativo al consumo di carburante, il consumo di car-
burante medio dopo l’azzeramento e il costo del carburante consumato.
• Questa funzione può essere annullata premendo per più di 1 secondo quando
viene visualizzata la media del consumo carburante dopo l’azzeramento
• Usare il consumo medio di carburante come riferimento
Risparmio/costo del carburante
Visualizza il risparmio possibile se il valore di riferimento relativo al consumo di car-
burante è impostato e visualizza il costo del carburante effettivo se il valore di riferi-
mento relativo al consumo di carburante non è impostato.
Usare il costo del carburante e il risparmio visualizzati come riferimento. In base ai
metodi di rifornimento, alle condizioni di guida e ai fattori ambientali, il costo del carbu-
rante visualizzato potrebbe differire dal costo del carburante effettivo e, in certi casi, la
relazione tra costo del carburante/risparmio e la valutazione Eco Score potrebbe non
essere corretta.
■Impostazione Risparmio Eco
Nella schermata d’impostazione è possibile impostare il prezzo del carburante e il
valore di riferimento relativo al consumo di carburante. Utilizzare gli interruttori di con-
trollo del display per selezionare mentre il veicolo è fermo e premere , quindi
selezionare “Risparmio Eco” e premere .Valore di riferimento relativo al consumo di
carburante
Visualizza il consumo di carburante impo-
stato che viene confrontato con il consumo
di carburante effettivo.
Consumo medio di carburante dopo l’azze-
ramento
Visualizza il consumo medio di carburante
da quando la funzione è stata azzerata.
1
2
3

1482. Quadro strumenti
HILUX_OM_OM71273L_(EL)

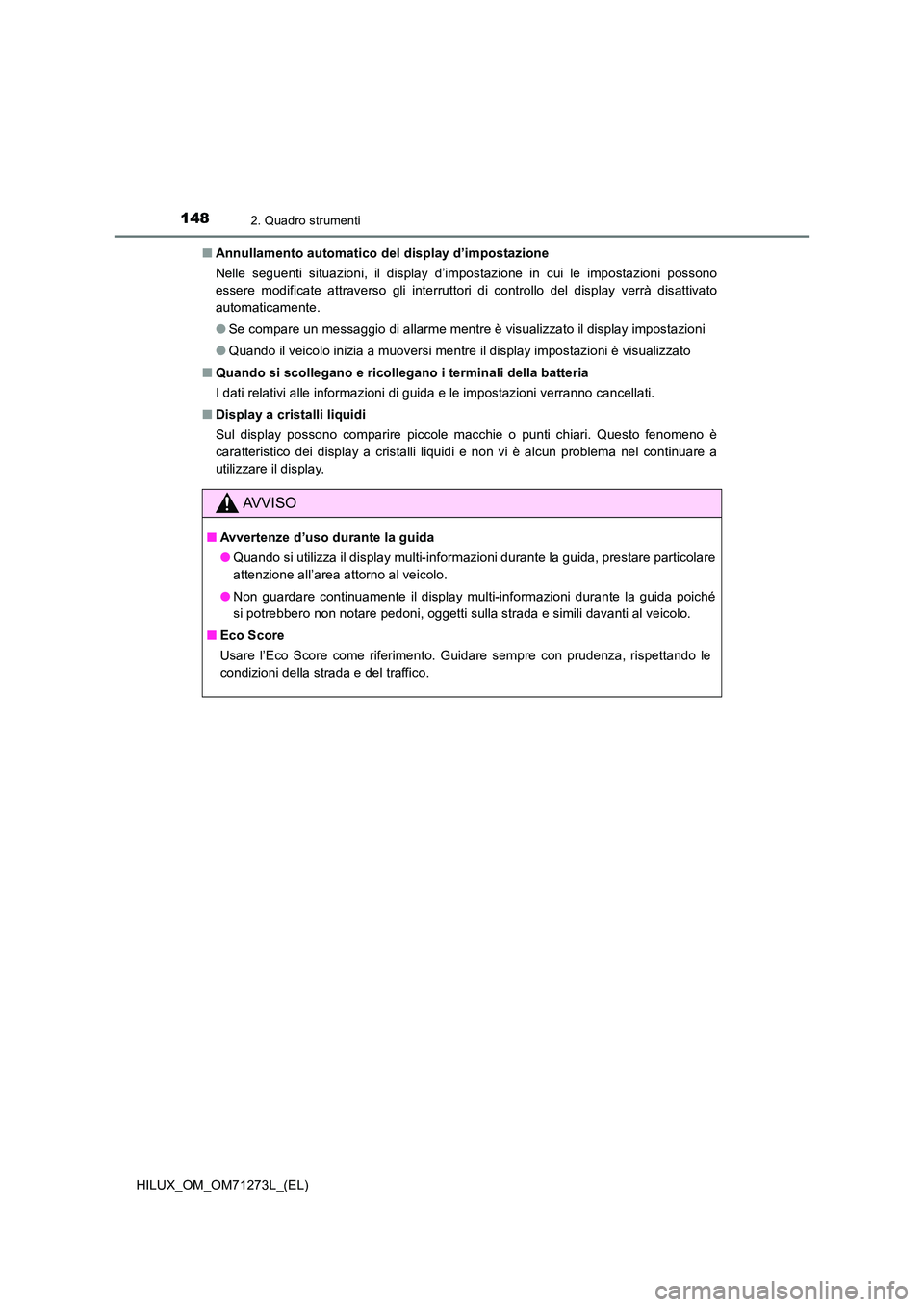

■ Annullamento automatico del display d’impostazione
Nelle seguenti situazioni, il display d’impostazione in cui le impostazioni possono
essere modificate attraverso gli interruttori di controllo del display verrà disattivato
automaticamente.
● Se compare un messaggio di allarme mentre è visualizzato il display impostazioni
● Quando il veicolo inizia a muoversi mentre il display impostazioni è visualizzato
■ Quando si scollegano e ricollegano i terminali della batteria
I dati relativi alle informazioni di guida e le impostazioni verranno cancellati.
■ Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è
caratteristico dei display a cristalli liquidi e non vi è alcun problema nel continuare a
utilizzare il display.
AVVISO
■ Avvertenze d’uso durante la guida
● Quando si utilizza il display multi-informazioni durante la guida, prestare particolare
attenzione all’area attorno al veicolo.
● Non guardare continuamente il display multi-informazioni durante la guida poiché
si potrebbero non notare pedoni, oggetti sulla strada e simili davanti al veicolo.
■ Eco Score
Usare l’Eco Score come riferimento. Guidare sempre con prudenza, rispettando le
condizioni della strada e del traffico.

149
2
2. Quadro strumenti
Quadro strumenti
HILUX_OM_OM71273L_(EL)

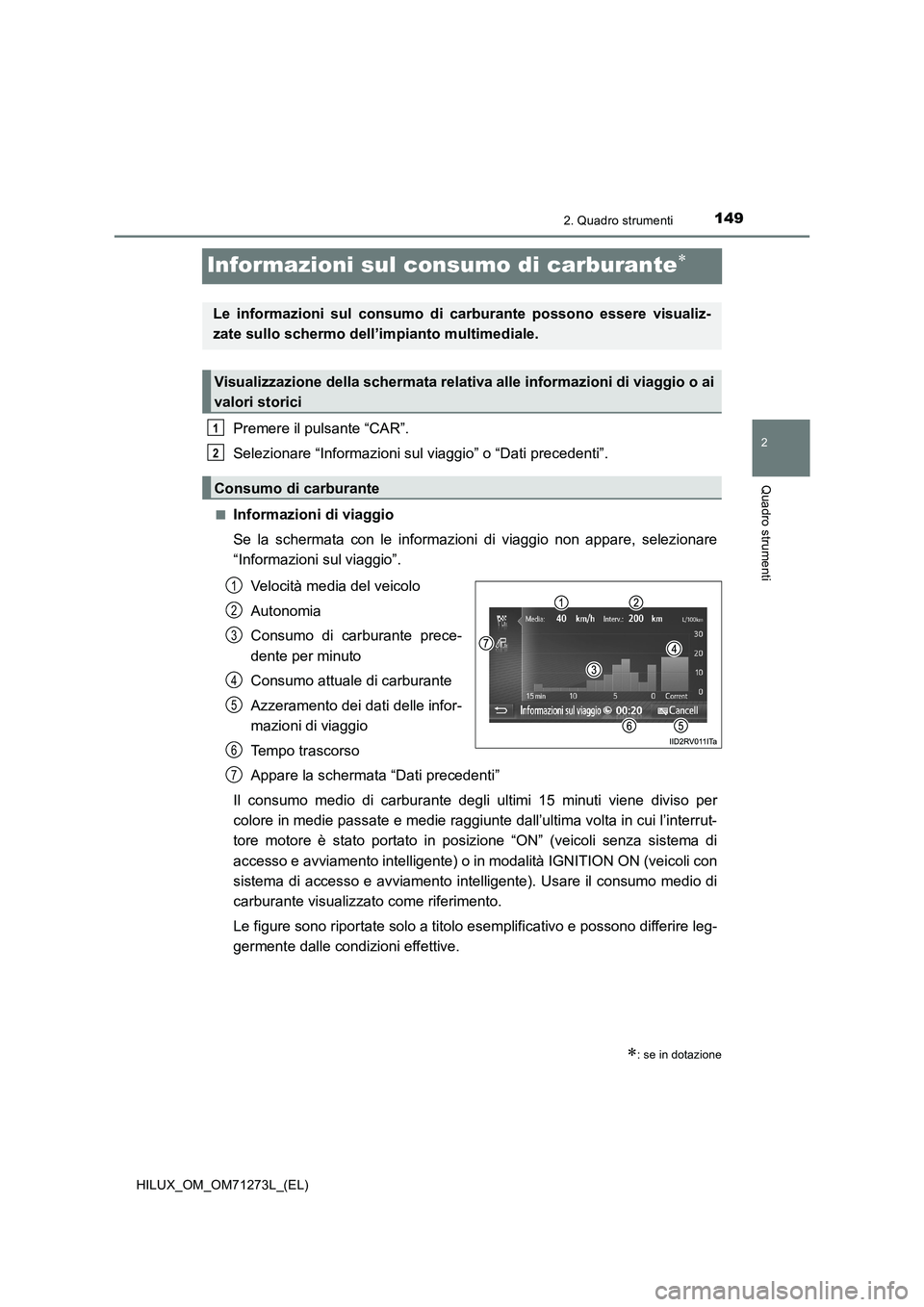

Informazioni sul consumo di carburante
Premere il pulsante “CAR”.
Selezionare “Informazioni sul viaggio” o “Dati precedenti”.
■Informazioni di viaggio
Se la schermata con le informazioni di viaggio non appare, selezionare
“Informazioni sul viaggio”.
Velocità media del veicolo
Autonomia
Consumo di carburante prece-
dente per minuto
Consumo attuale di carburante
Azzeramento dei dati delle infor-
mazioni di viaggio
Tempo trascorso
Appare la schermata “Dati precedenti”
Il consumo medio di carburante degli ultimi 15 minuti viene diviso per
colore in medie passate e medie raggiunte dall’ultima volta in cui l’interrut-
tore motore è stato portato in posizione “ON” (veicoli senza sistema di
accesso e avviamento intelligente) o in modalità IGNITION ON (veicoli con
sistema di accesso e avviamento intelligente). Usare il consumo medio di
carburante visualizzato come riferimento.
Le figure sono riportate solo a titolo esemplificativo e possono differire leg-
germente dalle condizioni effettive.
: se in dotazione
Le informazioni sul consumo di carburante possono essere visualiz-
zate sullo schermo dell’impianto multimediale.
Visualizzazione della schermata relativa alle informazioni di viaggio o ai
valori storici
Consumo di carburante
1
2
1
2
3
4
5
6
7

1502. Quadro strumenti
HILUX_OM_OM71273L_(EL)■

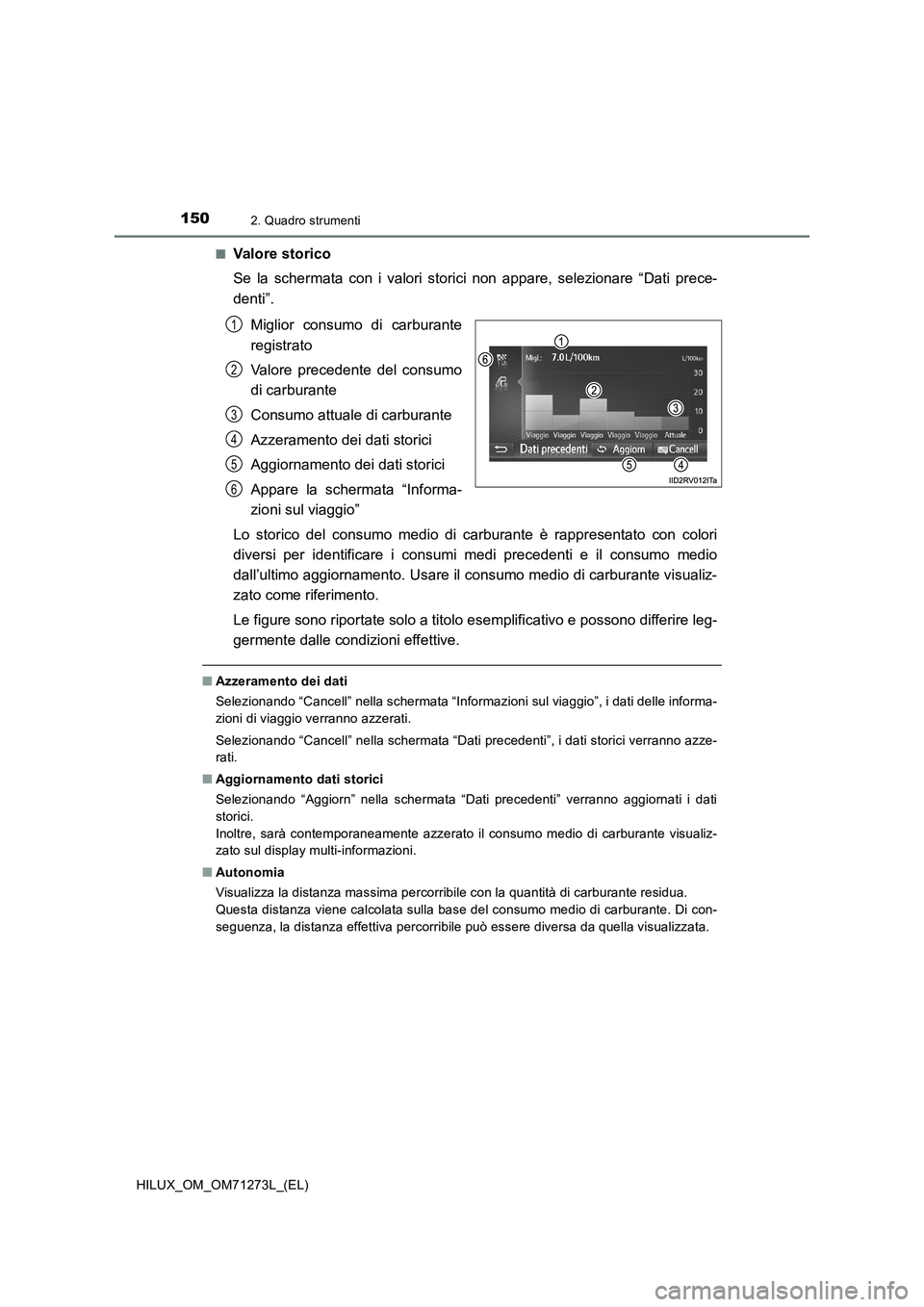

Valore storico
Se la schermata con i valori storici non appare, selezionare “Dati prece-
denti”.
Miglior consumo di carburante
registrato
Valore precedente del consumo
di carburante
Consumo attuale di carburante
Azzeramento dei dati storici
Aggiornamento dei dati storici
Appare la schermata “Informa-
zioni sul viaggio”
Lo storico del consumo medio di carburante è rappresentato con colori
diversi per identificare i consumi medi precedenti e il consumo medio
dall’ultimo aggiornamento. Usare il consumo medio di carburante visualiz-
zato come riferimento.
Le figure sono riportate solo a titolo esemplificativo e possono differire leg-
germente dalle condizioni effettive.
■Azzeramento dei dati
Selezionando “Cancell” nella schermata “Informazioni sul viaggio”, i dati delle informa-
zioni di viaggio verranno azzerati.
Selezionando “Cancell” nella schermata “Dati precedenti”, i dati storici verranno azze-
rati.
■Aggiornamento dati storici
Selezionando “Aggiorn” nella schermata “Dati precedenti” verranno aggiornati i dati
storici.
Inoltre, sarà contemporaneamente azzerato il consumo medio di carburante visualiz-
zato sul display multi-informazioni.
■Autonomia
Visualizza la distanza massima percorribile con la quantità di carburante residua.
Questa distanza viene calcolata sulla base del consumo medio di carburante. Di con-
seguenza, la distanza effettiva percorribile può essere diversa da quella visualizzata.
1
2
3
4
5
6
