TOYOTA HILUX 2019 Betriebsanleitungen (in German)

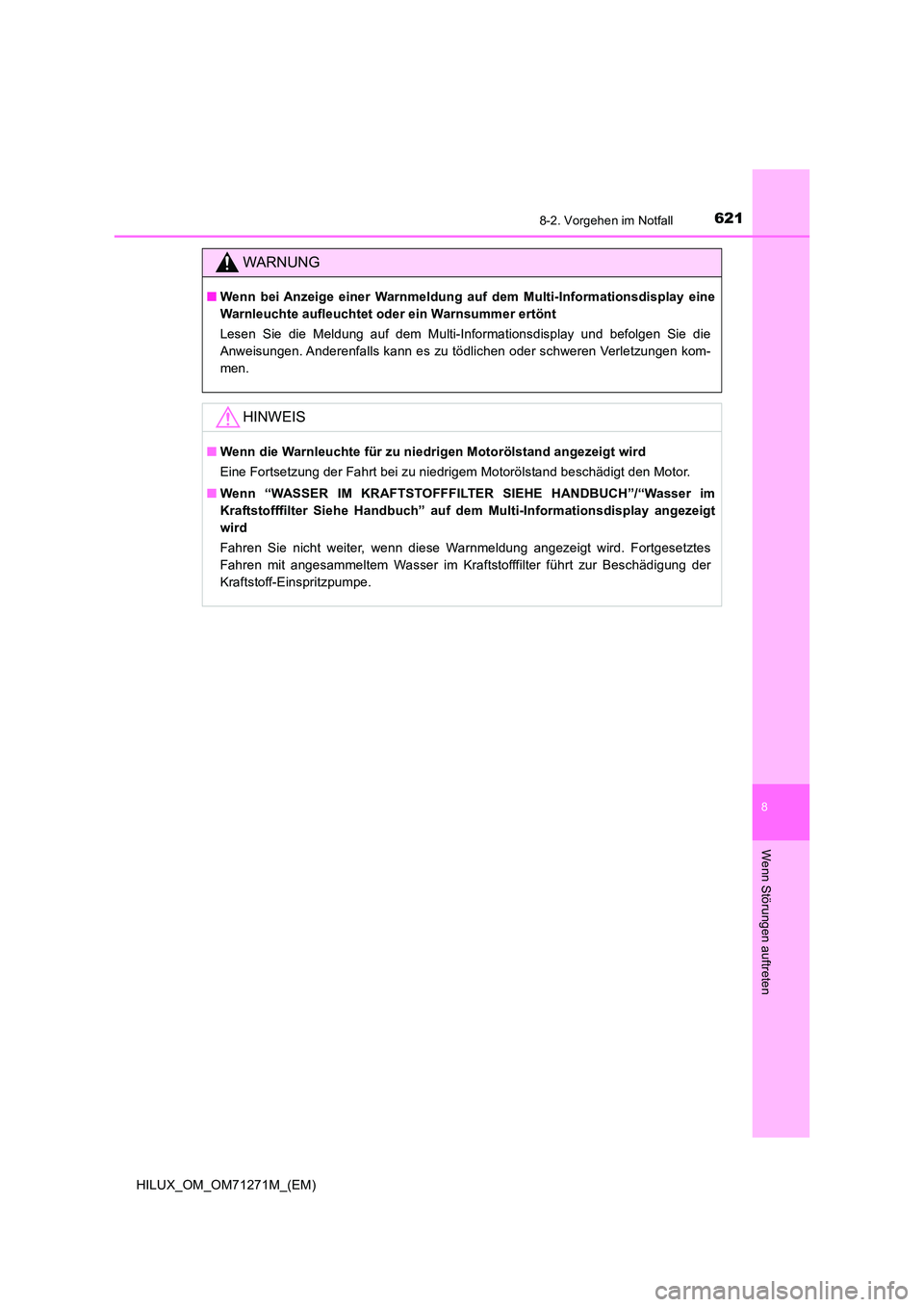

6218-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
8
Wenn Störungen auftreten
WARNUNG
■Wenn bei Anzeige einer Warnmeldung auf dem Multi-Informationsdisplay eine
Warnleuchte aufleuchtet oder ein Warnsummer ertönt
Lesen Sie die Meldung auf dem Multi-Informationsdisplay und befolgen Sie die
Anweisungen. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kom-
men.
HINWEIS
■ Wenn die Warnleuchte für zu niedrigen Motorölstand angezeigt wird
Eine Fortsetzung der Fahrt bei zu niedrigem Motorölstand beschädigt den Motor.
■ Wenn “WASSER IM KRAFTSTOFFFILTER SIEHE HANDBUCH”/“Wasser im
Kraftstofffilter Siehe Handbuch” auf dem Multi-Informationsdisplay angezeigt
wird
Fahren Sie nicht weiter, wenn diese Warnmeldung angezeigt wird. Fortgesetztes
Fahren mit angesammeltem Wasser im Kraftstofffilter führt zur Beschädigung der
Kraftstoff-Einspritzpumpe.

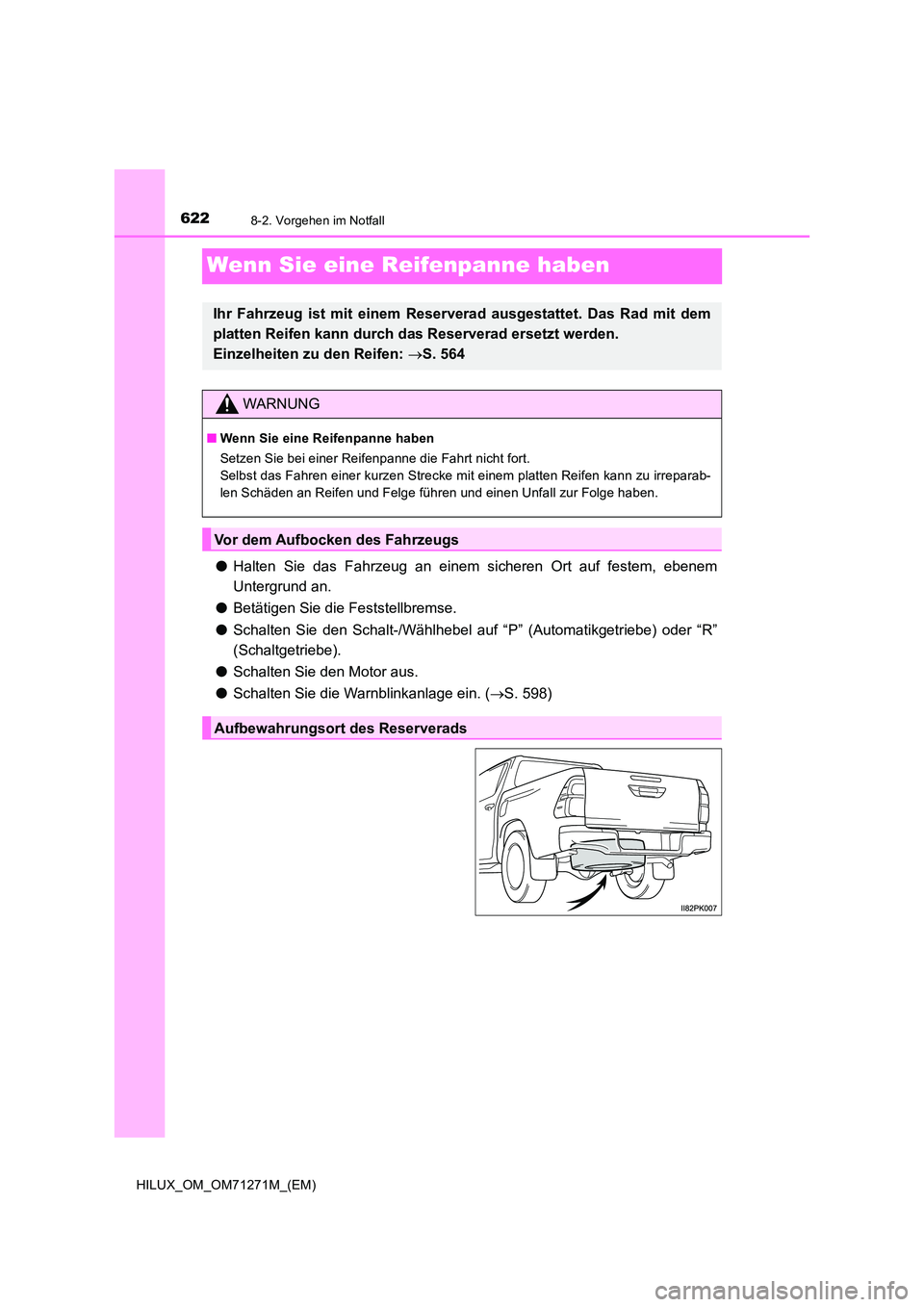

6228-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
Wenn Sie eine Reifenpanne haben
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
● Betätigen Sie die Feststellbremse.
● Schalten Sie den Schalt-/Wählhebel auf “P” (Automatikgetriebe) oder “R”
(Schaltgetriebe).
● Schalten Sie den Motor aus.
● Schalten Sie die Warnblinkanlage ein. (S. 598)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem
platten Reifen kann durch d as Reserverad ersetzt werden.
Einzelheiten zu den Reifen: S. 564
WARNUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs
Aufbewahrungsort des Reserverads

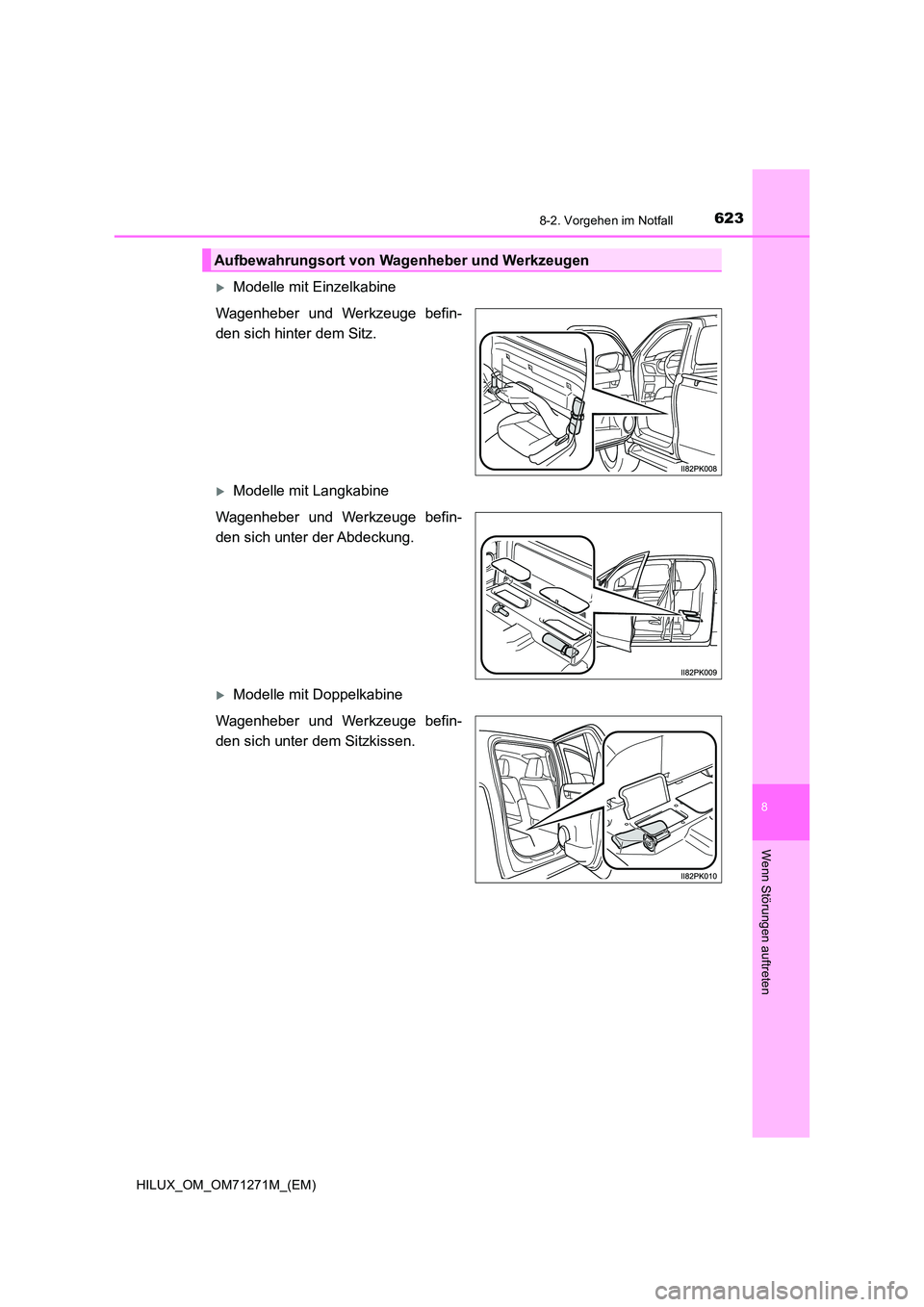

6238-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
8
Wenn Störungen auftreten
Modelle mit Einzelkabine
Wagenheber und Werkzeuge befin-
den sich hinter dem Sitz.
Modelle mit Langkabine
Wagenheber und Werkzeuge befin-
den sich unter der Abdeckung.
Modelle mit Doppelkabine
Wagenheber und Werkzeuge befin-
den sich unter dem Sitzkissen.
Aufbewahrungsort von Wagenheber und Werkzeugen

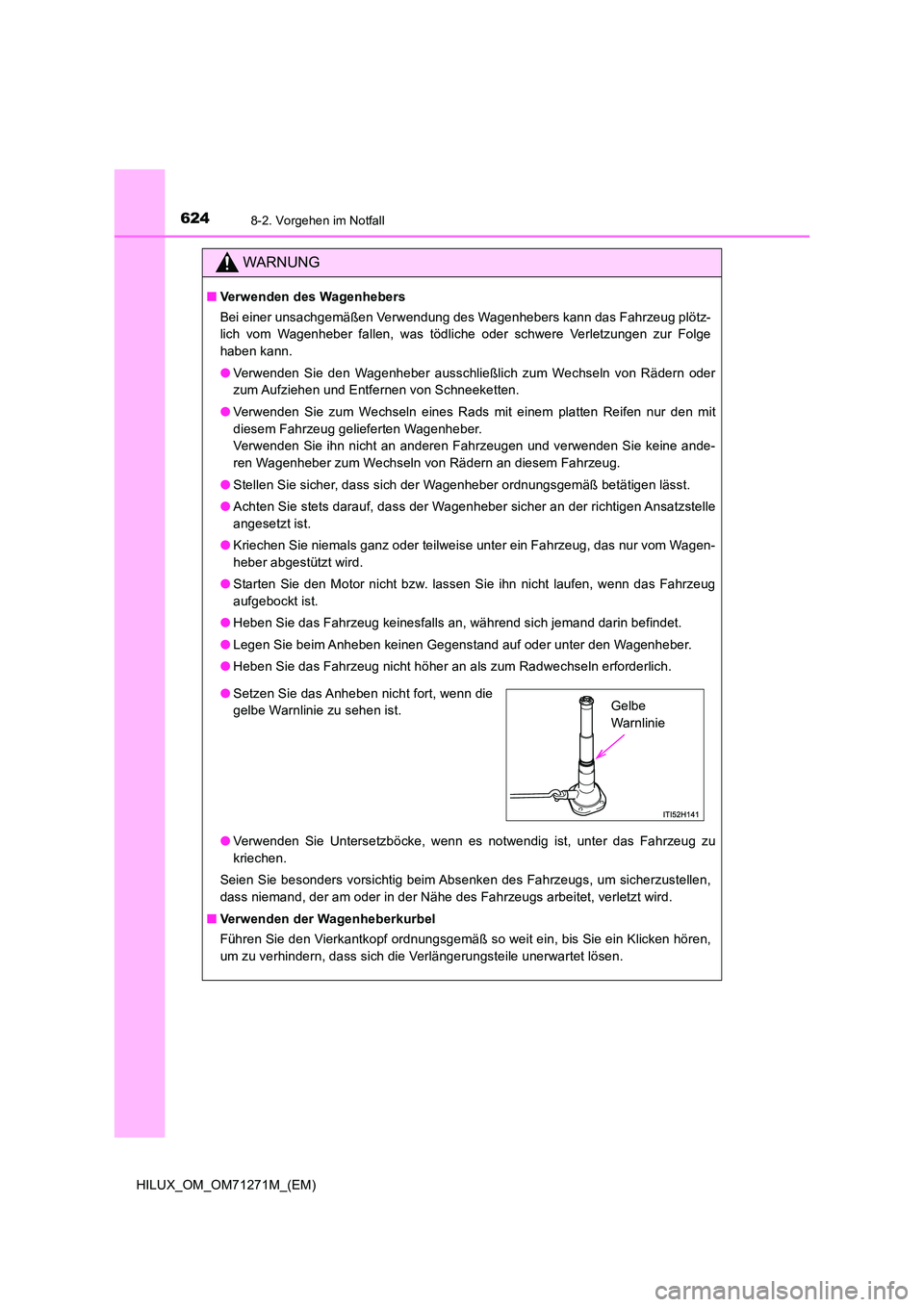

6248-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
WARNUNG
■Verwenden des Wagenhebers
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötz-
lich vom Wagenheber fallen, was tödliche oder schwere Verletzungen zur Folge
haben kann.
● Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder
zum Aufziehen und Entfernen von Schneeketten.
● Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit
diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine ande-
ren Wagenheber zum Wechseln von Rädern an diesem Fahrzeug.
● Stellen Sie sicher, dass sich der Wagenheber ordnungsgemäß betätigen lässt.
● Achten Sie stets darauf, dass der Wagenheber sicher an der richtigen Ansatzstelle
angesetzt ist.
● Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagen-
heber abgestützt wird.
● Starten Sie den Motor nicht bzw. lassen Sie ihn nicht laufen, wenn das Fahrzeug
aufgebockt ist.
● Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
● Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
Seien Sie besonders vorsichtig beim Absenken des Fahrzeugs, um sicherzustellen,
dass niemand, der am oder in der Nähe des Fahrzeugs arbeitet, verletzt wird.
■ Verwenden der Wagenheberkurbel
Führen Sie den Vierkantkopf ordnungsgemäß so weit ein, bis Sie ein Klicken hören,
um zu verhindern, dass sich die Verlängerungsteile unerwartet lösen.
● Setzen Sie das Anheben nicht fort, wenn die
gelbe Warnlinie zu sehen ist.Gelbe
Warnlinie

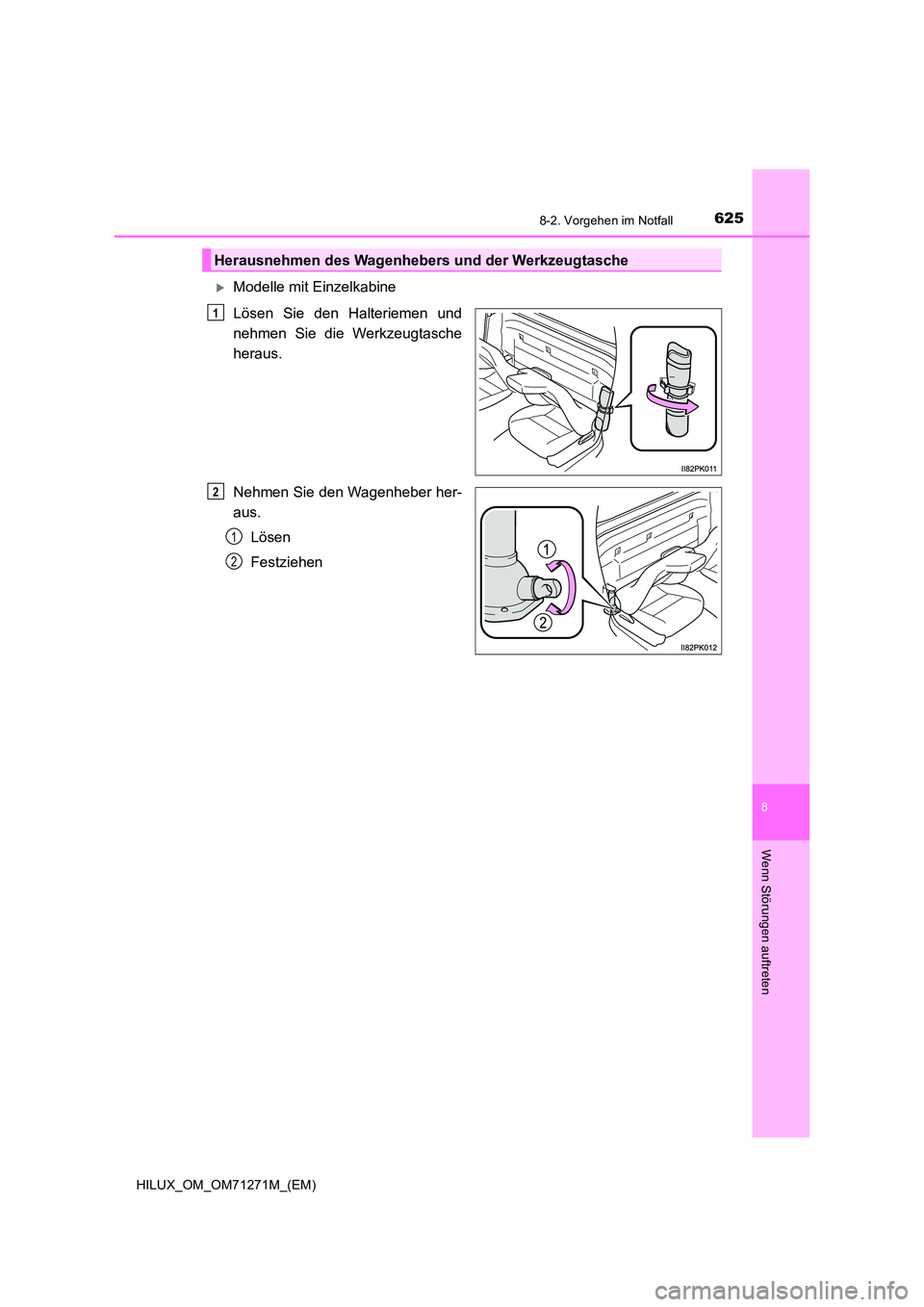

6258-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
8
Wenn Störungen auftreten
Modelle mit Einzelkabine
Lösen Sie den Halteriemen und
nehmen Sie die Werkzeugtasche
heraus.
Nehmen Sie den Wagenheber her-
aus.
Lösen
Festziehen
Herausnehmen des Wagenhebers und der Werkzeugtasche
1
2
1
2

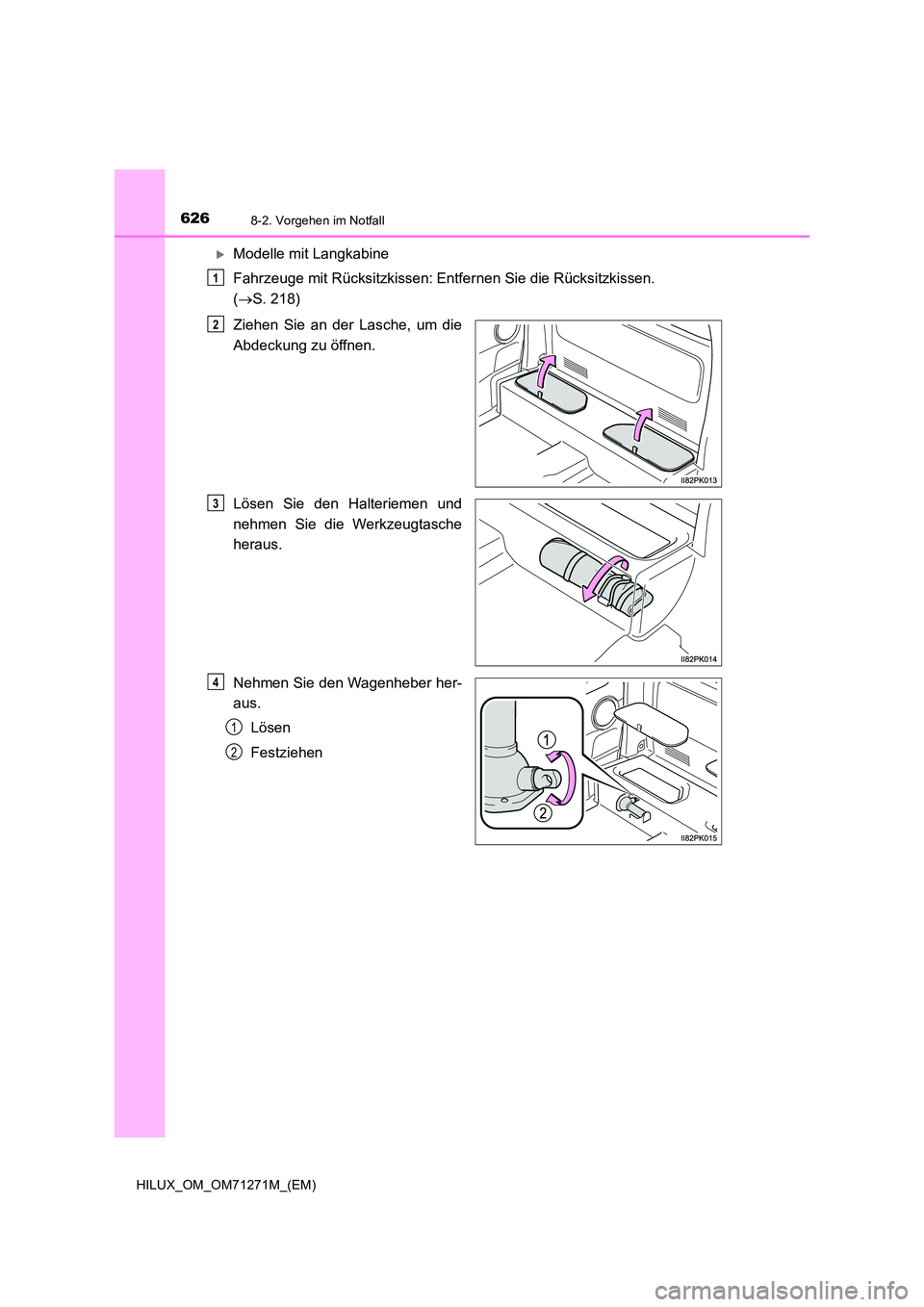

6268-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
Modelle mit Langkabine
Fahrzeuge mit Rücksitzkissen: Entfernen Sie die Rücksitzkissen.
( S. 218)
Ziehen Sie an der Lasche, um die
Abdeckung zu öffnen.
Lösen Sie den Halteriemen und
nehmen Sie die Werkzeugtasche
heraus.
Nehmen Sie den Wagenheber her-
aus.
Lösen
Festziehen
1
2
3
4
1
2

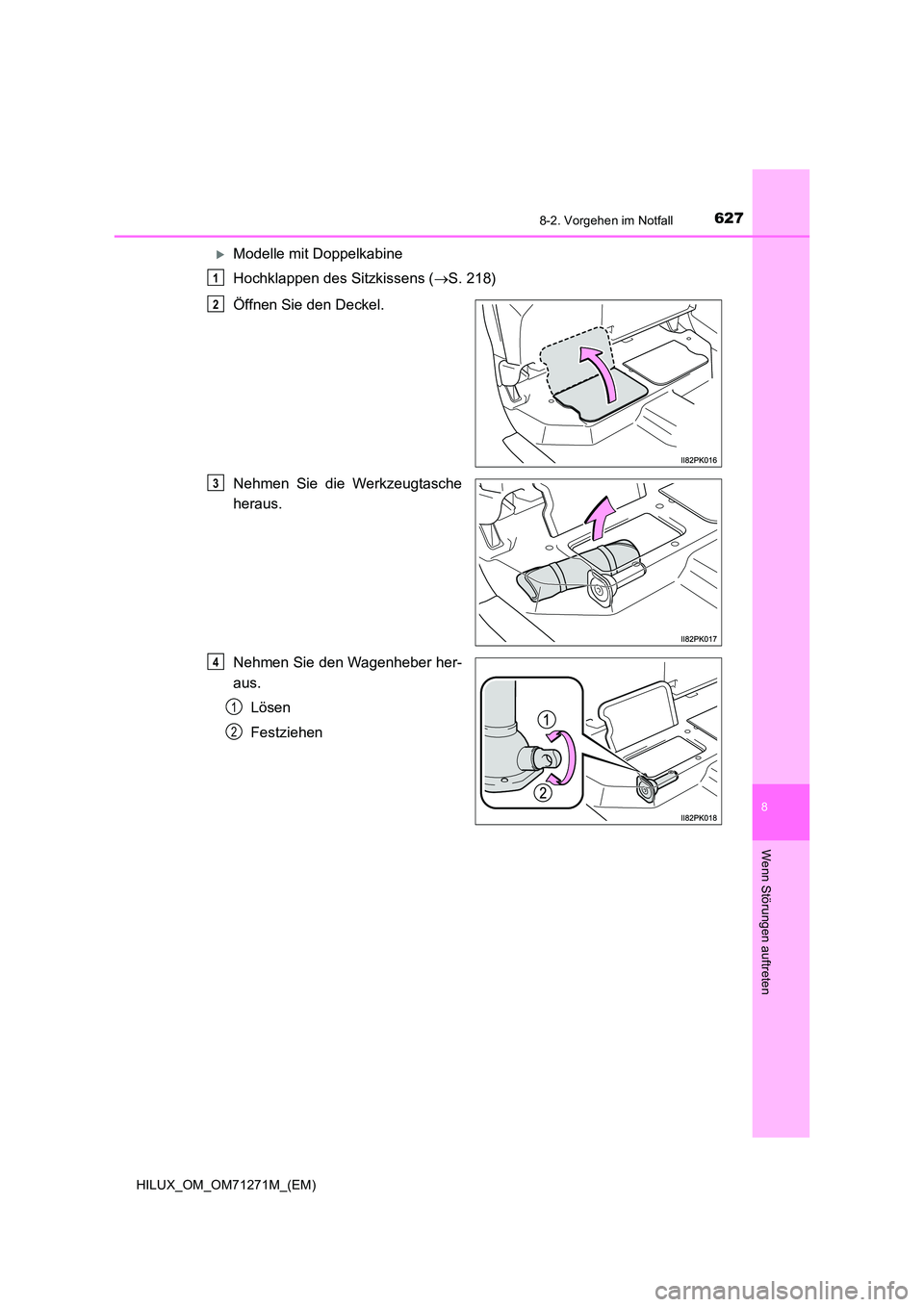

6278-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
8
Wenn Störungen auftreten
Modelle mit Doppelkabine
Hochklappen des Sitzkissens ( S. 218)
Öffnen Sie den Deckel.
Nehmen Sie die Werkzeugtasche
heraus.
Nehmen Sie den Wagenheber her-
aus.
Lösen
Festziehen
1
2
3
4
1
2

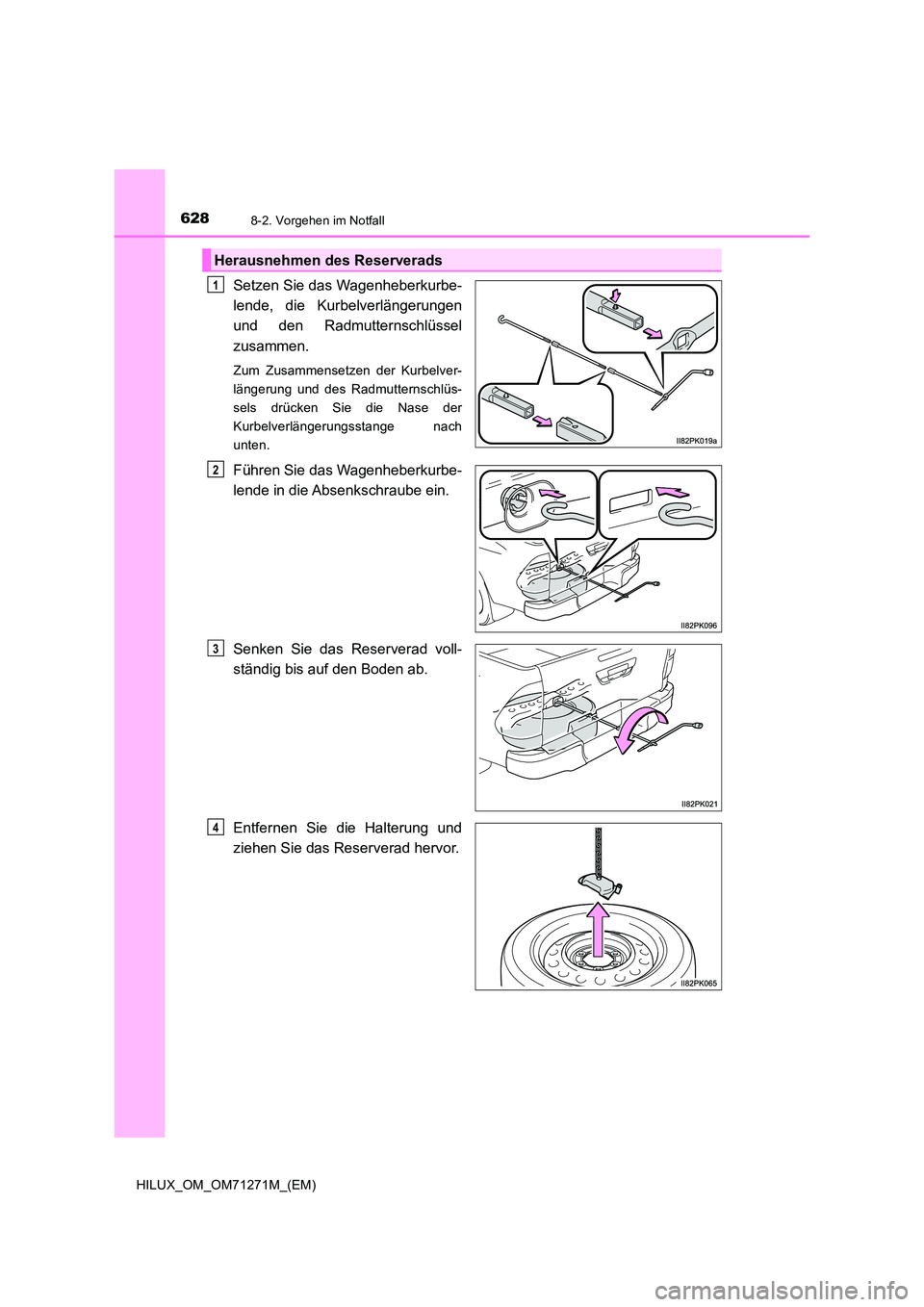

6288-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
Setzen Sie das Wagenheberkurbe-
lende, die Kurbelverlängerungen
und den Radmutternschlüssel
zusammen.
Zum Zusammensetzen der Kurbelver-
längerung und des Radmutternschlüs-
sels drücken Sie die Nase der
Kurbelverlängerungsstange nach
unten.
Führen Sie das Wagenheberkurbe-
lende in die Absenkschraube ein.
Senken Sie das Reserverad voll-
ständig bis auf den Boden ab.
Entfernen Sie die Halterung und
ziehen Sie das Reserverad hervor.
Herausnehmen des Reserverads
1
2
3
4

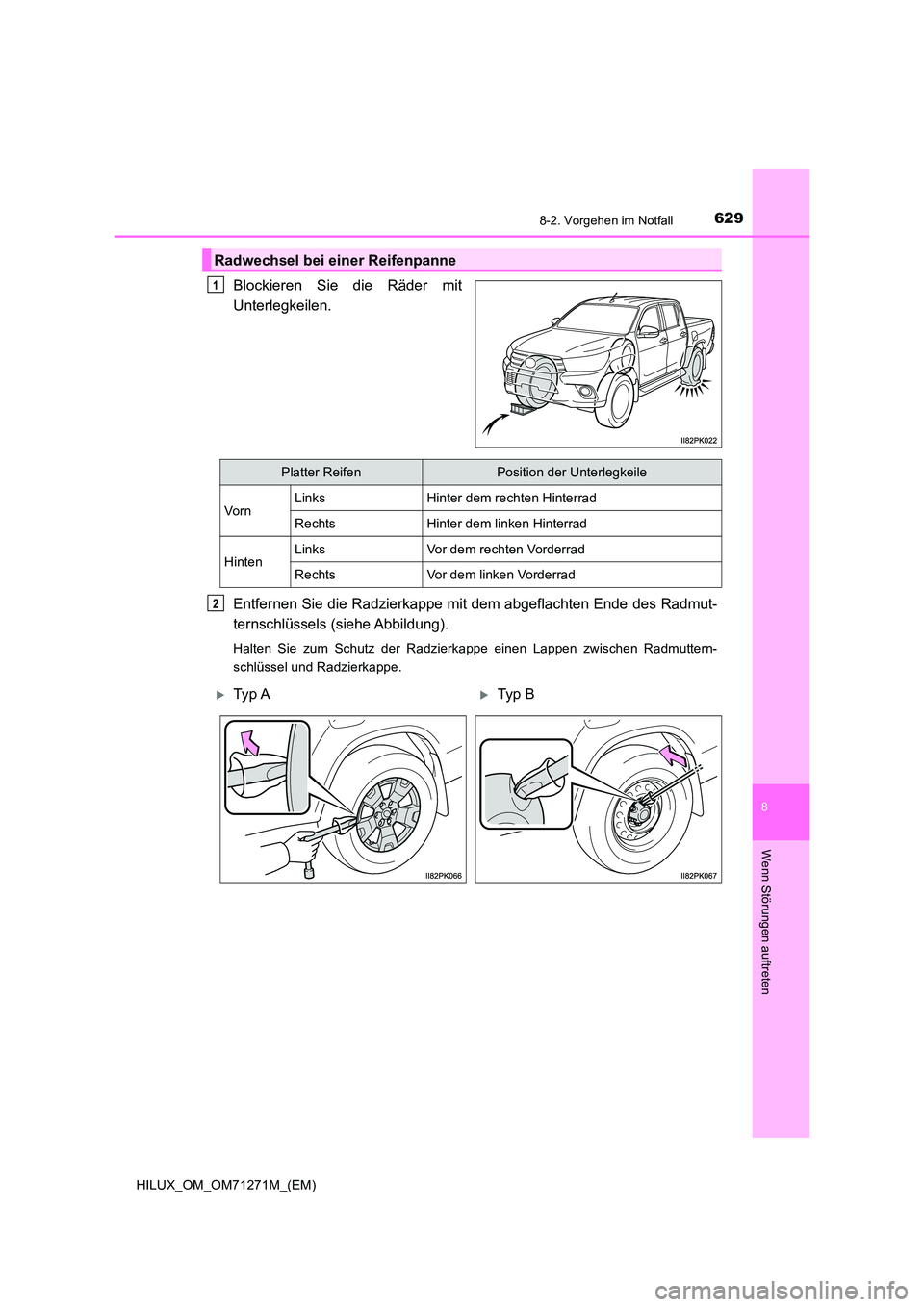

6298-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
8
Wenn Störungen auftreten
Blockieren Sie die Räder mit
Unterlegkeilen.
Entfernen Sie die Radzierkappe mit dem abgeflachten Ende des Radmut-
ternschlüssels (siehe Abbildung).
Halten Sie zum Schutz der Radzierkappe einen Lappen zwischen Radmuttern-
schlüssel und Radzierkappe.
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
Ty p ATyp B

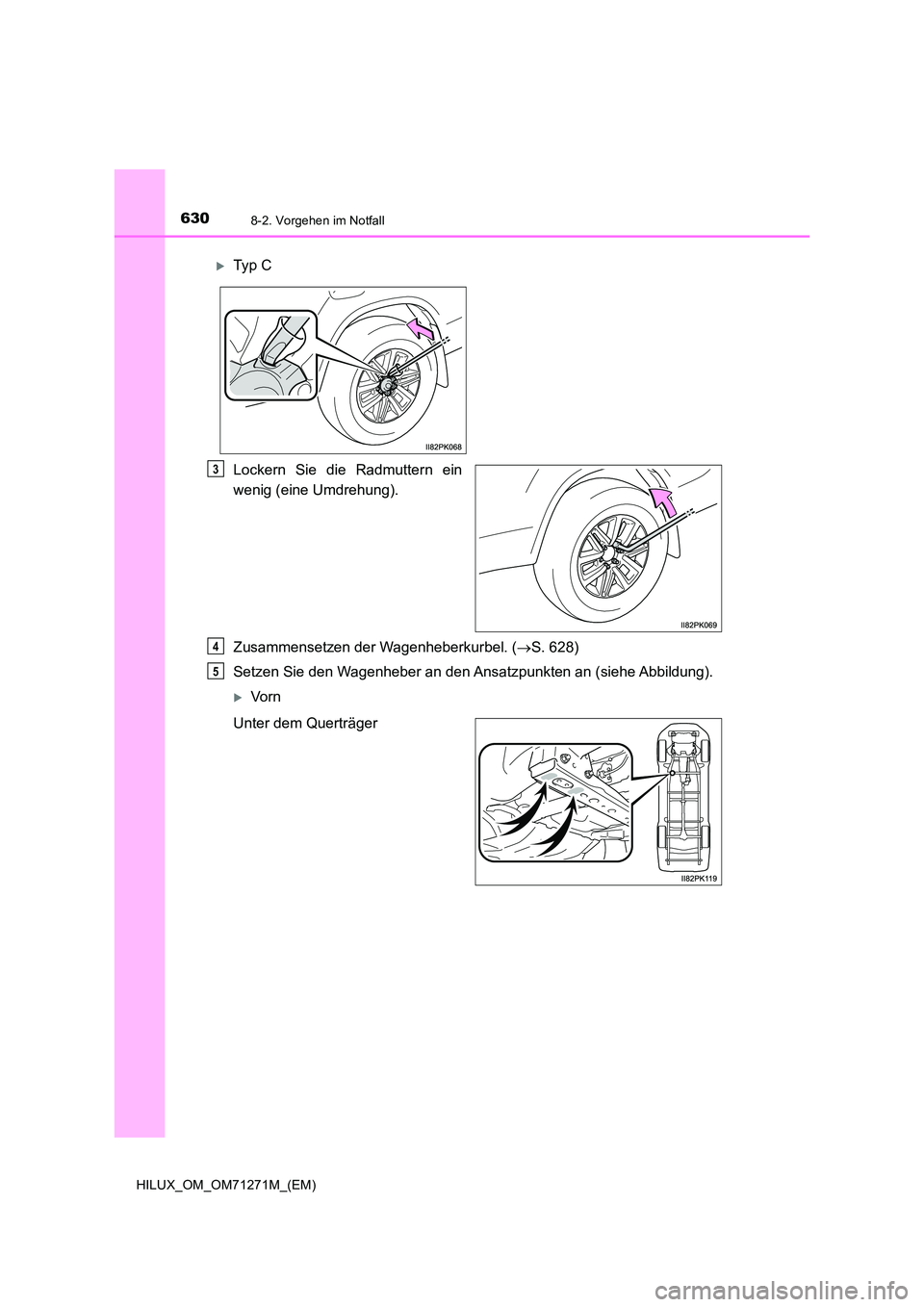

6308-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Zusammensetzen der Wagenheberkurbel. ( S. 628)
Setzen Sie den Wagenheber an den Ansatzpunkten an (siehe Abbildung).
Vo r n
Unter dem Querträger
Ty p C
3
4
5
