2714-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE
lOm någon del av bilen är nedsjunken
Om någon del av bilen är
nedsänkt på grund av antalet
passagerare eller lastfördel-
ningen, föreligger en felmar-
ginal mellan hjälplinjerna på
skärmen och det verkliga
avståndet på marken.
nNär du närmar dig tredimensionella föremål
Hjälplinjerna som visar avståndet visas i enlighet med plana och
belagda föremål (t.ex. vägen). Det går inte att bestämma tredimen-
sionella föremåls position (t.ex. bilar) med hjälplinjerna som visar
bilens bredd och hjälplinjen som visar avståndet. När du närmar dig
ett utskjutande tredimensionellt före mål (t.ex. flaket på en lastbil),
ska du vara observant på följande.
l Hjälplinje som visar bilens bredd
Kontrollera omgivningen
visuellt samt området bakom
bilen. I exemplet på bilden
verkar lastbilen vara utanför
hjälplinjen som visar fordo-
nets bredd och det verkar
som att bilen inte kommer att
köra in i lastbilen. Lastbilens
bakre del kan dock korsa
hjälplinjen som visar bilens
bredd. Om du backar som
hjälplinjen som visar bilens
bredd visar kommer du i
själva verket att köra in i last-
bilen.
Felmarginal
HILUX_OM_OM0K375SE.book Page 271 Monday, June 18, 2018 11:06 AM

2724-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
lHjälplinjer som visar avstånd
Kontrollera omgivningen
visuellt samt området bakom
bilen. På skärmen ser det ut
som att en lastbil parkerar vid
punkten . I själva verket
kommer du att köra in i lastbi-
len om du backar till punkt
. På skärmen verkar
vara närmast och längst
bort. I själva verket är
avståndet till och det-
samma, och är längre
bort än och .
2
11
3
13
2
13
HILUX_OM_OM0K375SE.book Page 272 Monday, June 18, 2018 11:06 AM

2734-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn
Om du noterar några symptom
Om du observerar något av följande symtom ska du ta reda på den
möjliga orsaken och kontrollera på nytt.
Om symptomet inte kan lösas med åtgärden ska du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio
ner och utrustning kontrollera
bilen.
Viktigt att veta
Möjlig orsakÅtgärd
 Bilden är svår att se
• Bilen befinner sig i ett mörkt
område
• Temperaturen kring linsen är antingen för hög eller för låg
• Utetemperaturen är låg
• Det finns vattendroppar på kame- ran
• Det regnar eller är fuktigt ute
• Främmande ämnen (t.ex. lera) har fastnat på kameran
• Kameran har blivit repad
• Solljus eller strålkastare skiner direkt in i kameran
• Bilen befinner sig under fluoresce-
rande ljus, natriumlampor, kvicksil-
verlampor, etc.
Om detta uppstår på grund av dessa
orsaker är det ingen indikering på en
funktionsstörning.
Backa långsamt och kontrollera hela
tiden visuellt runt omkring bilen.
(Använd backkameran igen när för-
hållandena har förbättrats.)
Bilden på skärmen till backkameran
kan justeras, se instruktionsboken
till navigations- och multimediasys-
temet.
 Bilden är suddig
Smuts eller främmande ämnen (t.ex.
vattendroppar, snö, lera, etc.) har
fastnat på kameran.Spola den med rikligt med vatten
och torka kamerans lins ren med en
mjuk, våt trasa.
HILUX_OM_OM0K375SE.book Page 273 Monday, June 18, 2018 11:06 AM

2744-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
Bilden är skev
Kameran eller omgivande ytor har
fått en kraftig smäll.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
De fasta hjälplinjerna är långt ifrån justerade
Kamerans läge är inte justerat.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Bilen lutar (bilen är tungt lastad,
lufttrycket i däcken är lågt på
grund av en punktering, etc.)
• Bilen körs på en sluttning.Skulle detta inträffa på grund av
dessa orsaker är det ingen indike-
ring på funktionsstörning. Backa
långsamt samtidigt som du visuellt
kontrollerar runt omkring bilen.
Möjlig orsakÅtgärd
HILUX_OM_OM0K375SE.book Page 274 Monday, June 18, 2018 11:06 AM

2754-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE

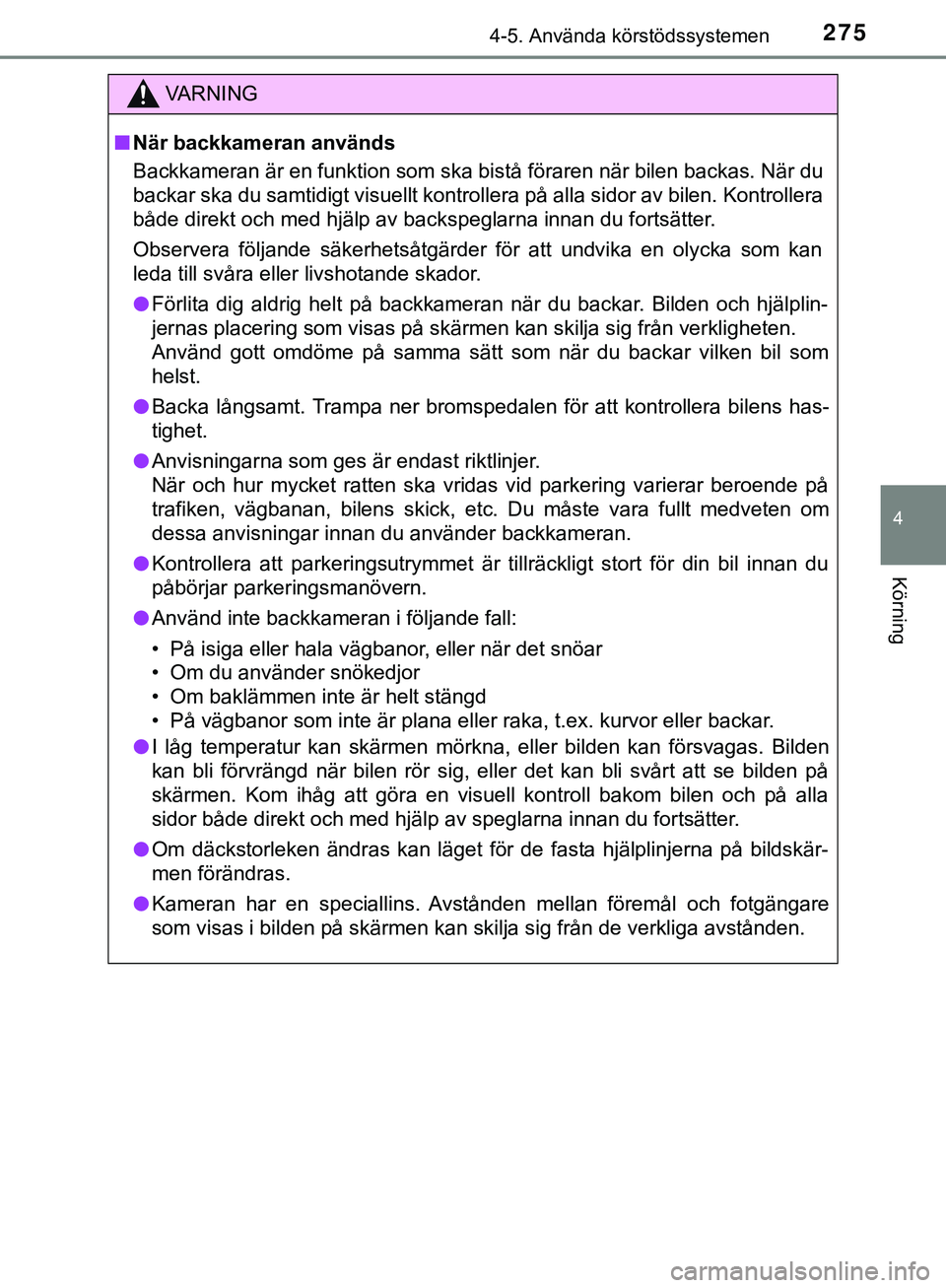

VARNING
n När backkameran används
Backkameran är en funktion som ska bistå föraren när bilen backas. När du
backar ska du samtidigt visuellt kontrollera på alla sidor av bilen. Kontrollera
både direkt och med hjälp av backspeglarna innan du fortsätter.
Observera följande säkerhetsåtgärder för att undvika en olycka som kan
leda till svåra eller livshotande skador.
l Förlita dig aldrig helt på backkameran när du backar. Bilden och hjälplin-
jernas placering som visas på skärmen kan skilja sig från verkligheten.
Använd gott omdöme på samma sätt som när du backar vilken bil som
helst.
l Backa långsamt. Trampa ner bromspedalen för att kontrollera bilens has-
tighet.
l Anvisningarna som ges är endast riktlinjer.
När och hur mycket ratten ska vridas vid parkering varierar beroende på
trafiken, vägbanan, bilens skick, etc. Du måste vara fullt medveten om
dessa anvisningar innan du använder backkameran.
l Kontrollera att parkeringsutrymmet är tillräckligt stort för din bil innan du
påbörjar parkeringsmanövern.
l Använd inte backkameran i följande fall:
• På isiga eller hala vägbanor, eller när det snöar
• Om du använder snökedjor
• Om baklämmen inte är helt stängd
• På vägbanor som inte är plana eller raka, t.ex. kurvor eller backar.
l I låg temperatur kan skärmen mörkna, eller bilden kan försvagas. Bilden
kan bli förvrängd när bilen rör sig, eller det kan bli svårt att se bilden på
skärmen. Kom ihåg att göra en visuell kontroll bakom bilen och på alla
sidor både direkt och med hjälp av speglarna innan du fortsätter.
l Om däckstorleken ändras kan läget för de fasta hjälplinjerna på bildskär-
men förändras.
l Kameran har en speciallins. Avstånden mellan föremål och fotgängare
som visas i bilden på skärmen kan skilja sig från de verkliga avstånden.
HILUX_OM_OM0K375SE.book Page 275 Monday, June 18, 2018 11:06 AM

2764-5. Använda körstödssystemen

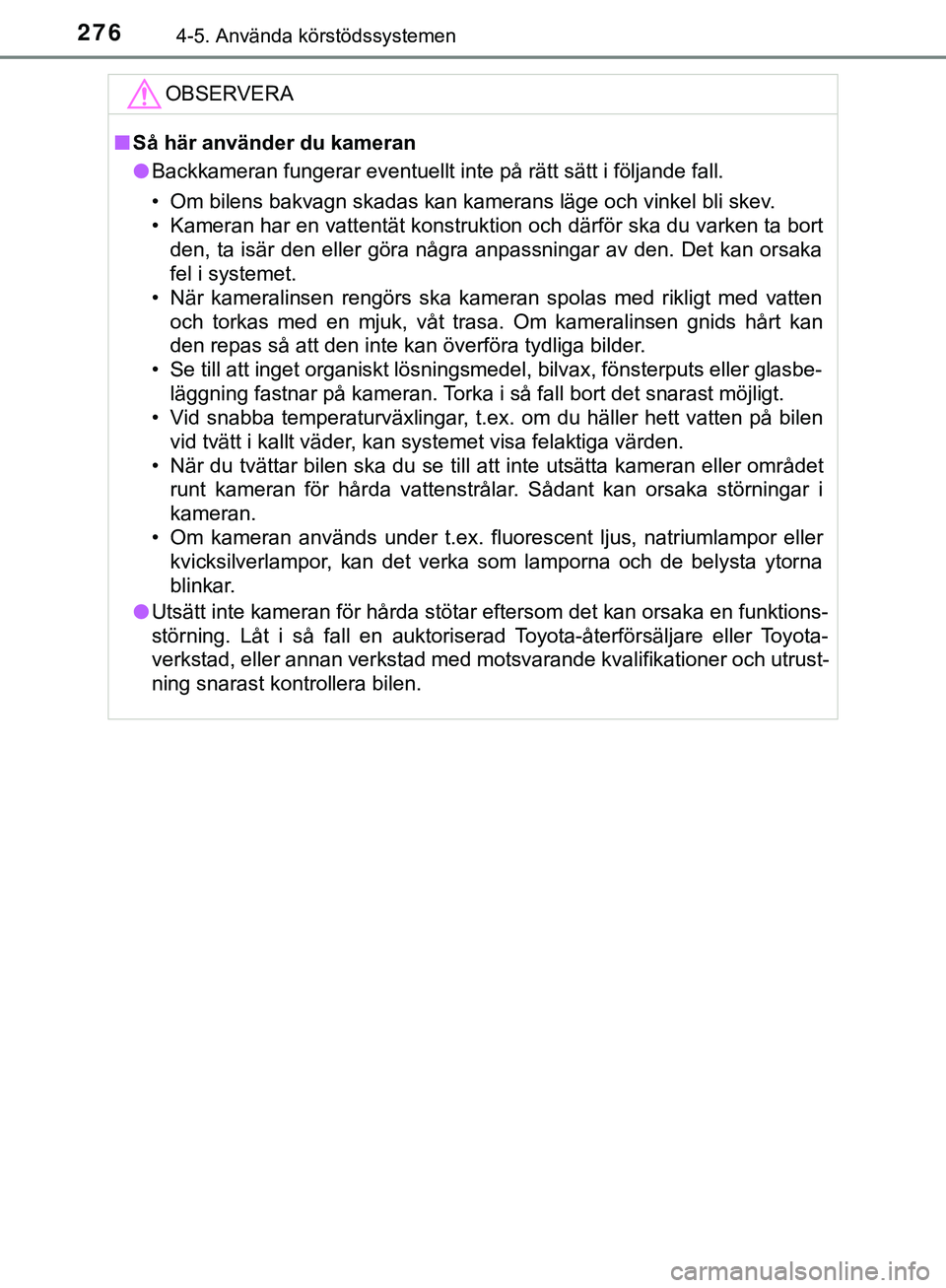

HILUX_OM_OM0K375SEOBSERVERA
n
Så här använder du kameran
l Backkameran fungerar eventuellt inte på rätt sätt i följande fall.
• Om bilens bakvagn skadas kan kamerans läge och vinkel bli skev.
• Kameran har en vattentät konstruktion och därför ska du varken ta bort
den, ta isär den eller göra några anpassningar av den. Det kan orsaka
fel i systemet.
• När kameralinsen rengörs ska kameran spolas med rikligt med vatten
och torkas med en mjuk, våt trasa. Om kameralinsen gnids hårt kan
den repas så att den inte kan överföra tydliga bilder.
• Se till att inget organiskt lösningsmedel, bilvax, fönsterputs eller glasbe-
läggning fastnar på kameran. Torka i så fall bort det snarast möjligt.
• Vid snabba temperaturväxlingar, t.ex. om du häller hett vatten på bilen vid tvätt i kallt väder, kan systemet visa felaktiga värden.
• När du tvättar bilen ska du se till att inte utsätta kameran eller området runt kameran för hårda vattenstrålar. Sådant kan orsaka störningar i
kameran.
• Om kameran används under t.ex. fluorescent ljus, natriumlampor eller kvicksilverlampor, kan det verka som lamporna och de belysta ytorna
blinkar.
l Utsätt inte kameran för hårda stötar eftersom det kan orsaka en funktions-
störning. Låt i så fall en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning snarast kontrollera bilen.
HILUX_OM_OM0K375SE.book Page 276 Monday, June 18, 2018 11:06 AM

277
4
4-5. Använda körstödssystemen
Körning
HILUX_OM_OM0K375SE
Fyrhjulsdrift
H2 (läge för hög hastighet,
tvåhjulsdrift)
Använd detta läge vid normal kör-
ning på torra och hårda vägbanor.
Det här läget ger bättre bränsle-
ekonomi, den lägsta ljudnivån och
minst slitage.
H4 (läge för hög hastighet, fyr-
hjulsdrift)
Använd endast detta läge vid kör-
ning på underlag där bilen kan
sladda, t.ex. i terräng, eller på isiga
eller snötäckta vägar. Det här läget
ger bättre väggrepp än tvåhjuls-
drift.Indikeringslampan för fyrhjuls-
drift tänds
L4 (läge för låg hastighet, fyr-
hjulsdrift)
Använd detta läge för maximal styrka och dragkraft. Använd L4 vid körning
uppför eller nedför branter, körning i svår terräng och tung bogsering i snö,
sand och lera.
Indikeringslamporna för fyrhjulsdrift och fyrhjulsdrift med lågväxel tänds
Funktionen A.D.D. kan kopplas in eller bort genom växlingsfunktionen
vilket beskrivs i följ ande växlingsprocedurer.
: I förekommande fall
Använd reglaget för framhjulsdrift för att välja något av följande
lägen för fördelningsväxellådan.
1
2
3
A.D.D. (automatisk urkoppling av differentialen) (i förekom-
mande fall)
HILUX_OM_OM0K375SE.book Page 277 Monday, June 18, 2018 11:06 AM

2784-5. Använda körstödssystemen
HILUX_OM_OM0K375SEn
Växla från H2 till H4
Minska hastigheten till under
100 km/tim.
Fördelningsläget kan inte
användas om bilens hastighet är
högre än cirka 100 km/tim.
Vrid reglaget för framhjuls-
drift till H4.
Indikeringslampan för fyrhjuls-
drift blinkar under övergången.
Om du vrider på reglaget för
framhjulsdrift medan körhastig-
heten är över 100 km/tim blinkar
indikeringslampan för fyrhjuls-
drift och en summerton hörs.
Minska körhastigheten till mindre än 100 km/tim, eller vrid tillbaka regla-
get för framhjulsdrift till H2 och försök steg igen.
Kontrollera att indikeringslam-
pan för fyrhjulsdrift tänds
Indikeringslampan för fyrhjuls-
drift tänds när ändringen av för-
delningsläget har avslutats.
Om indikeringslampan för fyr-
hjulsdrift inte slutar att blinka
efter det att reglaget för fram-
hjulsdrift vridits från H2 till H4
ska följande utföras medan du
kör rakt framåt.• Accelerera
• Sakta in
• Backa bilen
Indikeringslampan för fyrhjulsdrift upphör eventuellt inte att blinka om
reglaget för framhjulsdrift vrids från H2 till H4 medan bilen är stillastå-
ende. Utför i så fall något av följande. • Kör framåt
• Backa bilen
Växla mellan H2 och H4
100 km/tim
1
(Blinkar)
2
1
(Tänds)
3
HILUX_OM_OM0K375SE.book Page 278 Monday, June 18, 2018 11:06 AM

2794-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn
Växla från H4 till H2
Vrid reglaget för framhjuls-
drift till H2.
Indikeringslampan för fyrhjuls-
drift blinkar under övergången.
Kontrollera att indikerings-
lampan för fyrhjulsdrift slock-
n a r.
Indikeringslampan för fyrhjuls-
drift slocknar när ändringen av
fördelningsläget har avslutats.
Om indikeringslampan för fyr-
hjulsdrift inte slutar att blinka
efter det att reglaget för fram-
hjulsdrift vridits från H4 till H2
ska följande utföras medan du
kör rakt framåt.• Accelerera
• Sakta in
• Backa bilen
Om indikeringslampan för fyrhjulsdrift fortfarande blinkar ska åtg\
ärderna
ovan utföras medan ratten vrids åt vänster och höger.
Effekten kan kännas genom karossen och styrningen. Det indikerar
emellertid inte en funktionsstörning.
(Blinkar)
1
(Slocknar)
2
HILUX_OM_OM0K375SE.book Page 279 Monday, June 18, 2018 11:06 AM

2804-5. Använda körstödssystemen
HILUX_OM_OM0K375SEn
Växla från H4 till L4
Stanna bilen.
Fördelningsläget kan inte änd-
ras om bilen är i rörelse.
För växelspaken till N.
Håll växelspaken i N tills änd-
ringen till fördelningsläget har
avslutats (indikeringslampan
tänd).
Fördelningsläget kan inte änd-
ras om växelspaken är i annat
läge än N.
Tryck på reglaget för fram-
hjulsdrift och vrid till L4.
Indikeringslampan för fyrhjuls-
drift med lågväxel blinkar under
övergången.
Om du vrider på reglaget för
framhjulsdrift utan att följa steg och , blinkar indikerings-
lampan för fyrhjulsdrift i låg has-
tighet och en summerton hörs.
Låt reglaget för framhjulsdrift
återgå till och igen.
Om växelspaken flyttas till annat läge än N medan indikeringslampan
för fyrhjulsdrift med lågväxel blinkar kan växlingsljud orsakas. Flytta
omedelbart växelspaken till N och vänta tills ändringen av fördelningslä-
get är avslutad.
Växla mellan H4 och L4 (automatväxellåda)
0 km/tim
1
2
(Blinkar)
3
12
12
HILUX_OM_OM0K375SE.book Page 280 Monday, June 18, 2018 11:06 AM
